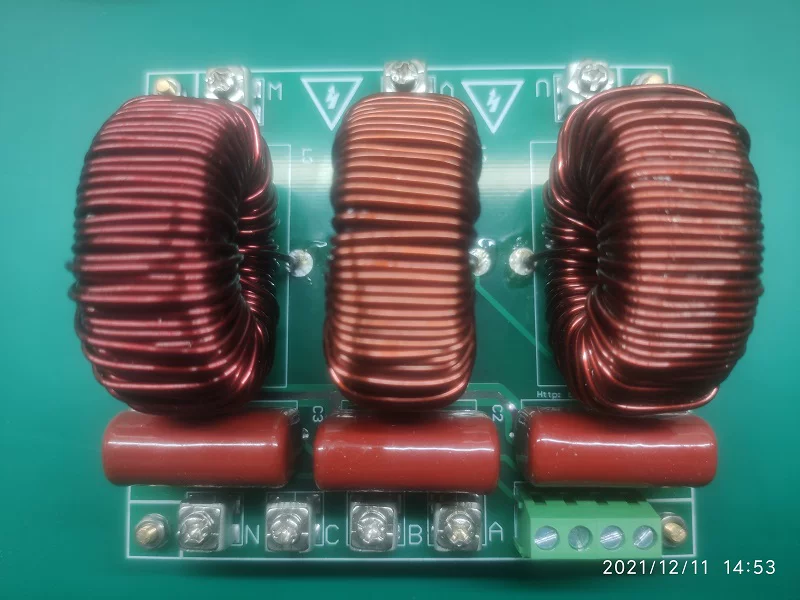

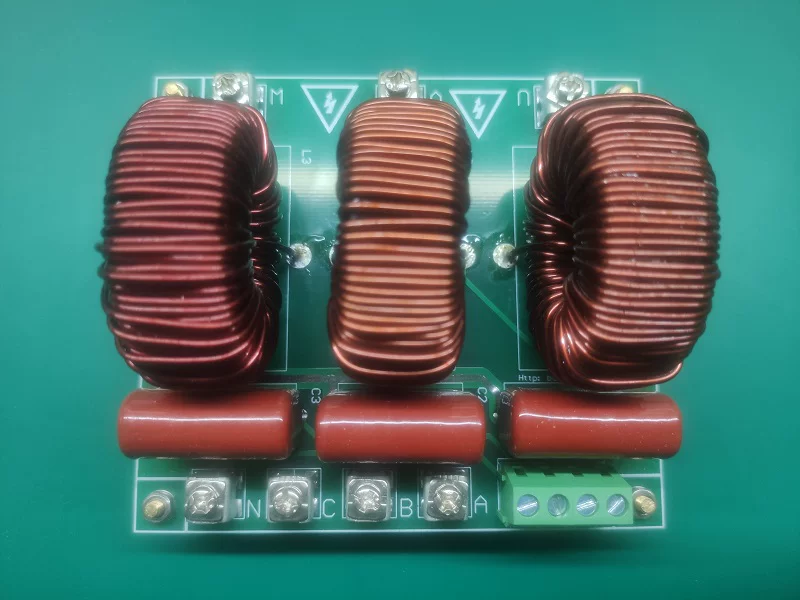

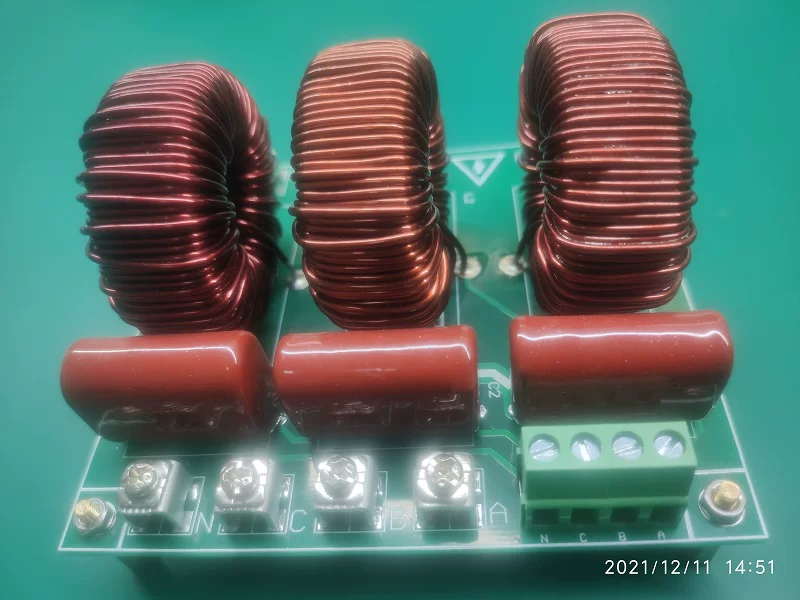

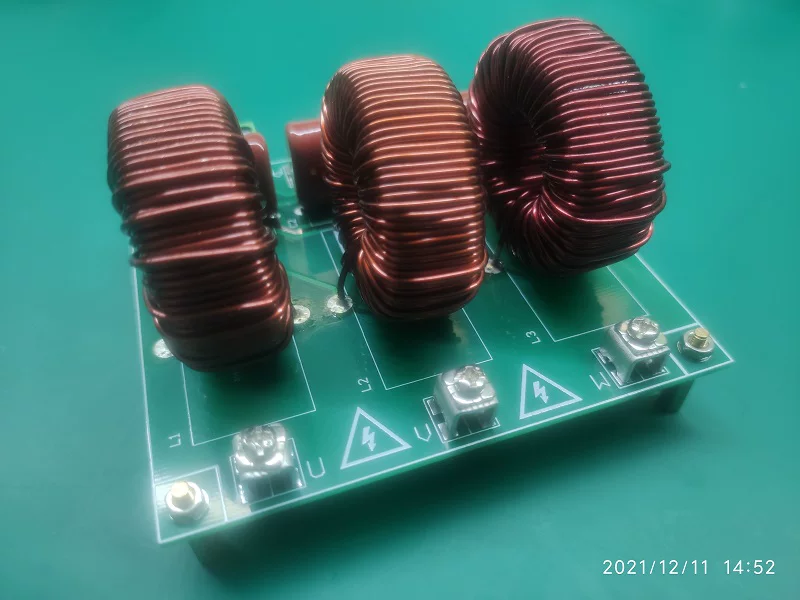

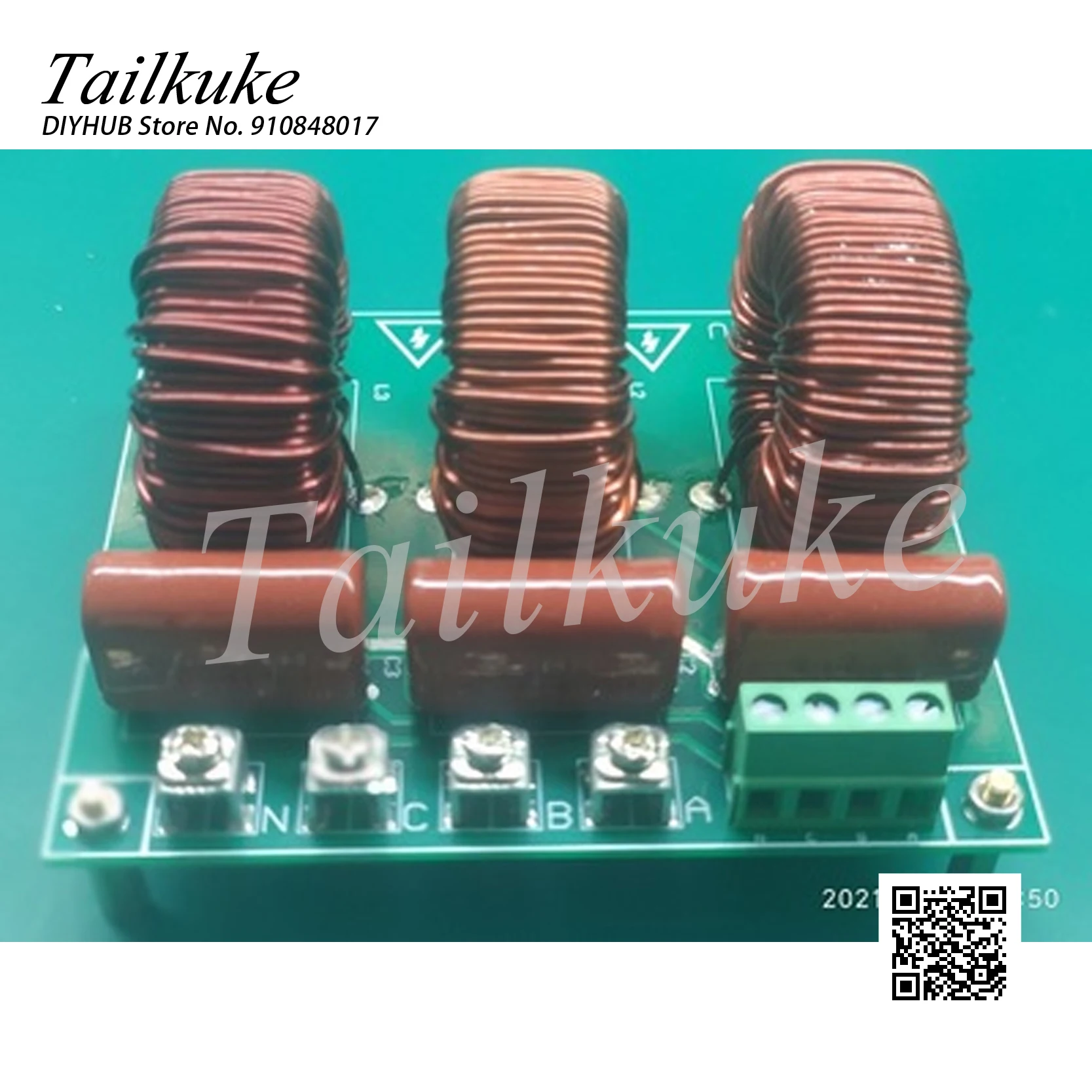

Краткое введение платы фильтра 5A.
5A трехфазный Lc фильтр низких частот, фильтр индуктор 2mH/5A, фильтр конденсатор с алюминиевой крышкой, 4,7 мкФ/630V, теоретические фильтр среза частота 1642 Гц, используется для фильтрации вывода трехфазного SPWM инвертора или трехфазного SVPWM инвертора, ввода Uvw, вывода ABCN, где N является нейтральной точкой фильтрующего конденсатора трехфазного звездного соединения.
Однофазный фильтр LC также может быть сделан независимо, где вход соединен с U и N, и выход соединен с A и N.
(Примечание: выход инвертора должен быть отфильтрован до того, как Синусоидальная волна будет видна на осциллографе.)
Пользовательский индуктор, достаточно, чтобы обеспечить эффект фильтрации!

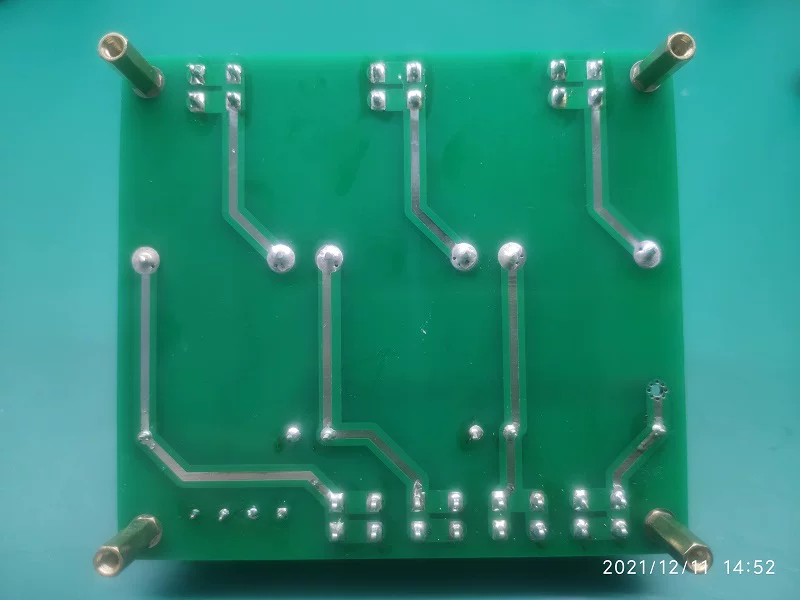

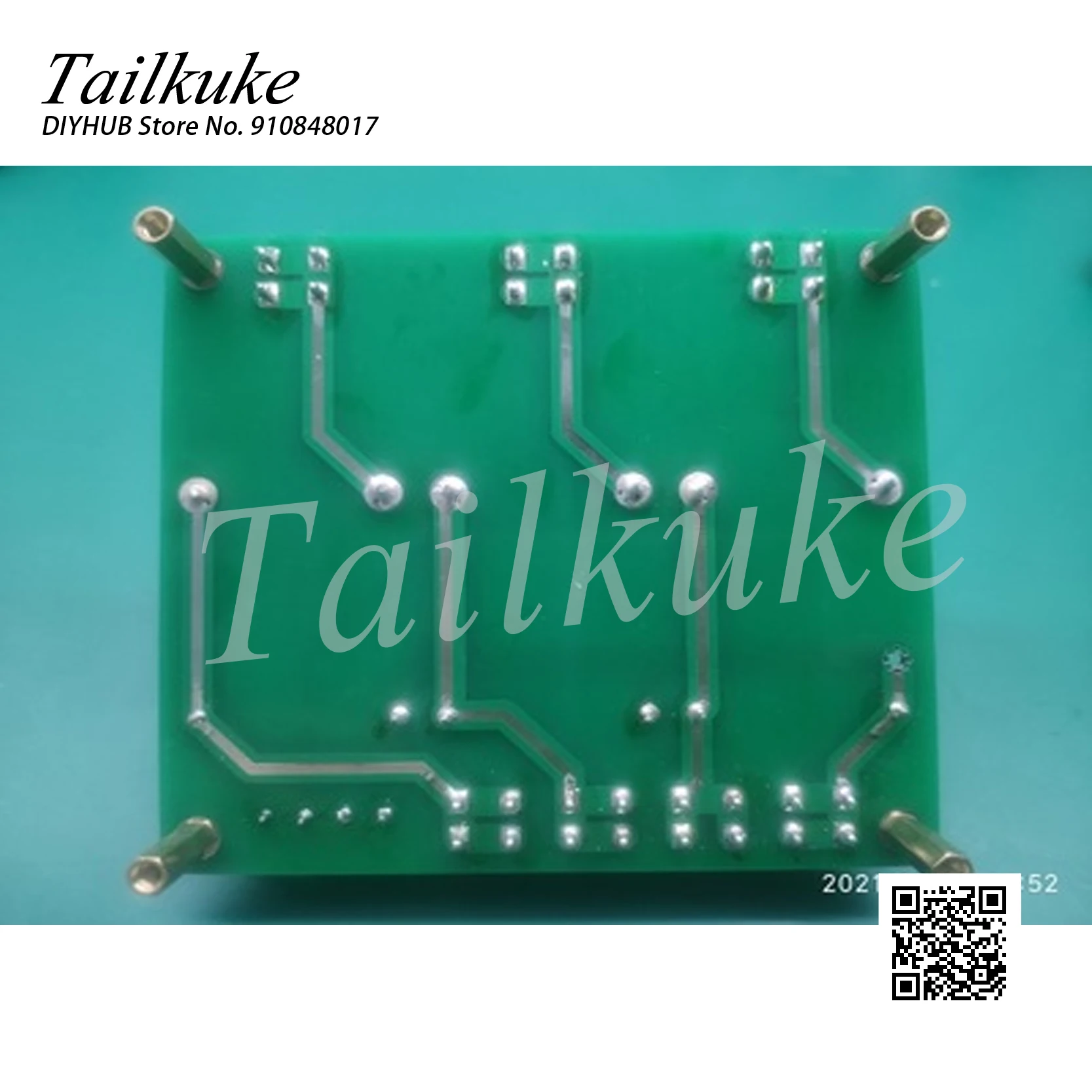

Обработка окна проводки цепи, само-олово может быть более током!

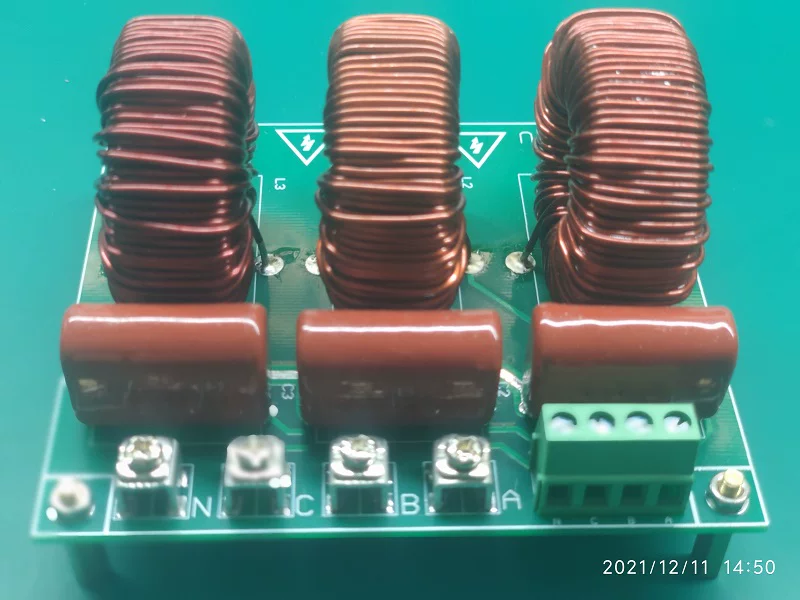

Выход со специальным портом выборки для выборки напряжения, очень удобно!

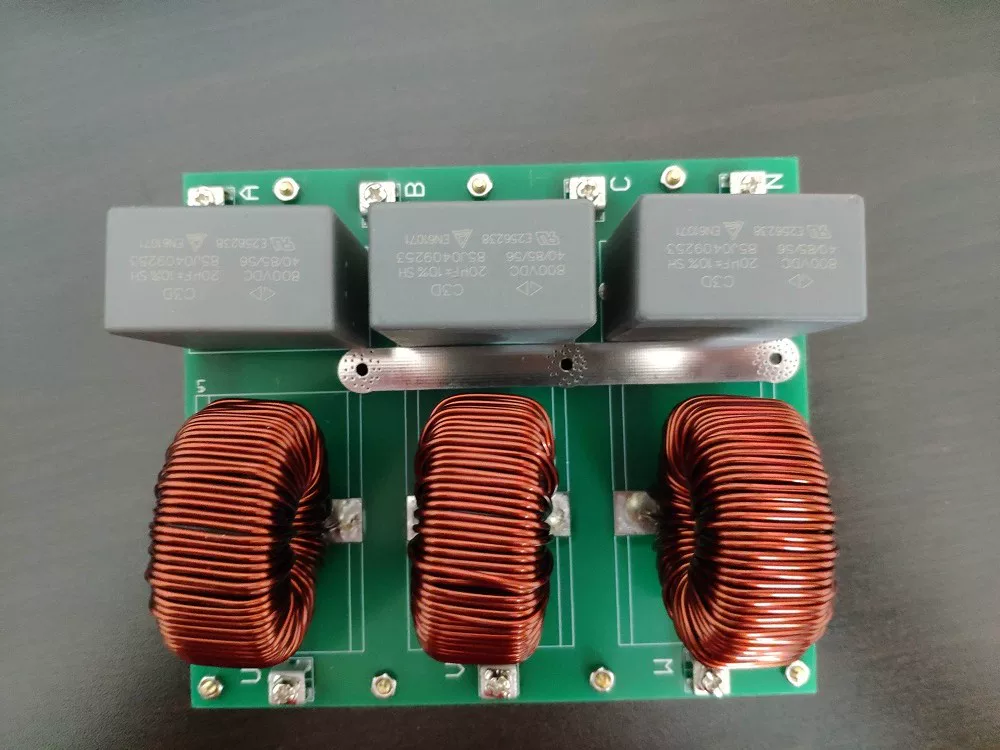

Краткое введение платы фильтра 15A.
15A трехфазный Lc низкочастотный фильтр, индуктор фильтра 2mH/15A, конденсатор фильтра 20 мкФ/800 в, теоретическая частота среза фильтра 796 Гц, используется для фильтрации вывода трехфазного SPWM инвертора или трехфазного SVPWM инвертора, ввода UVW, вывода ABCN, где N является нейтральной точкой фильтрующего конденсатора трехфазного звездного соединения.
Фильтрующий конденсатор использует безэлектродный конденсатор высокого напряжения и высокой частоты, переключается на клемму с высоким током, линия PCB шире, конструкция проводки более удобна для добавления припоя, для улучшения текущей пропускной способности!
Однофазный фильтр Lc также может быть сделан независимо, где вход соединен с U и N, и выход соединен с A и N.
(Примечание: выход инвертора должен быть отфильтрован до того, как Синусоидальная волна будет видна на осциллографе.)

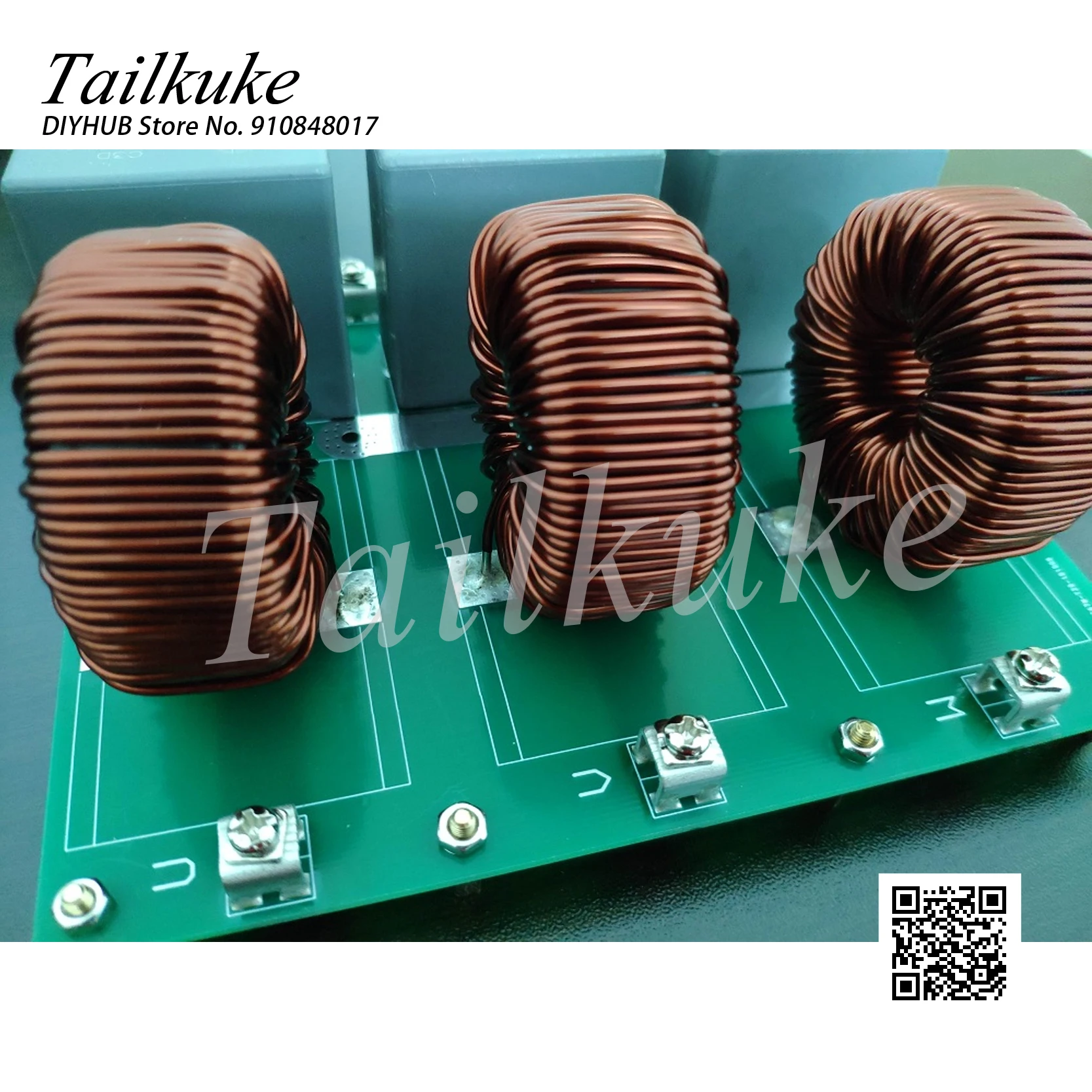

Терминал высокого тока!

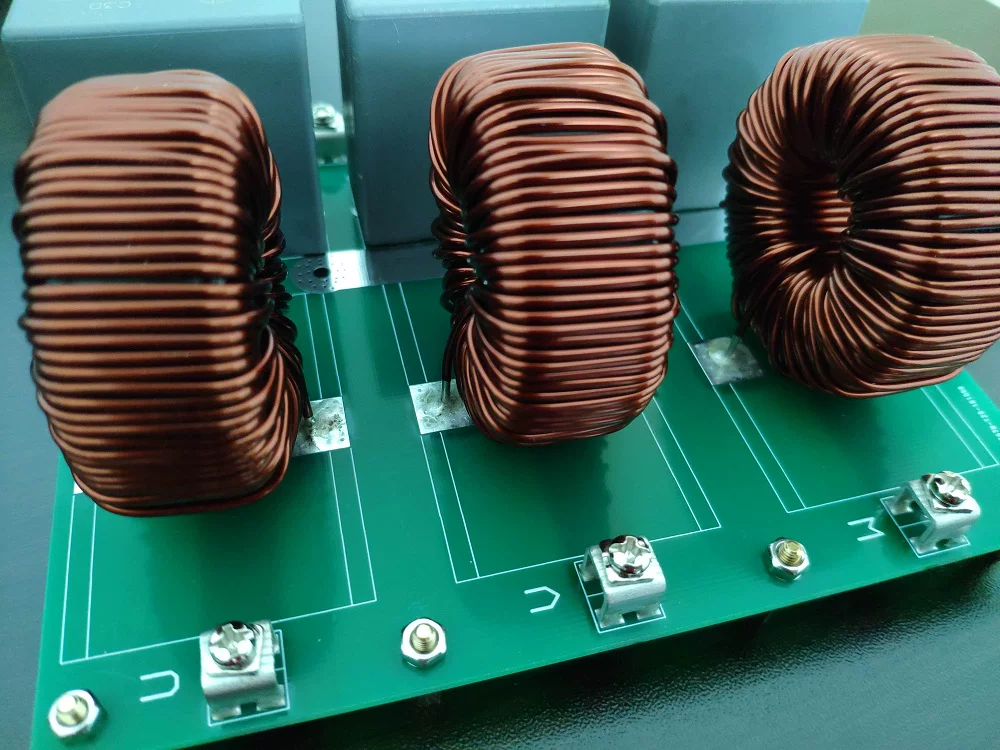

PCBThe линия не покрыта устройством, удобно для последующего добавления олова!

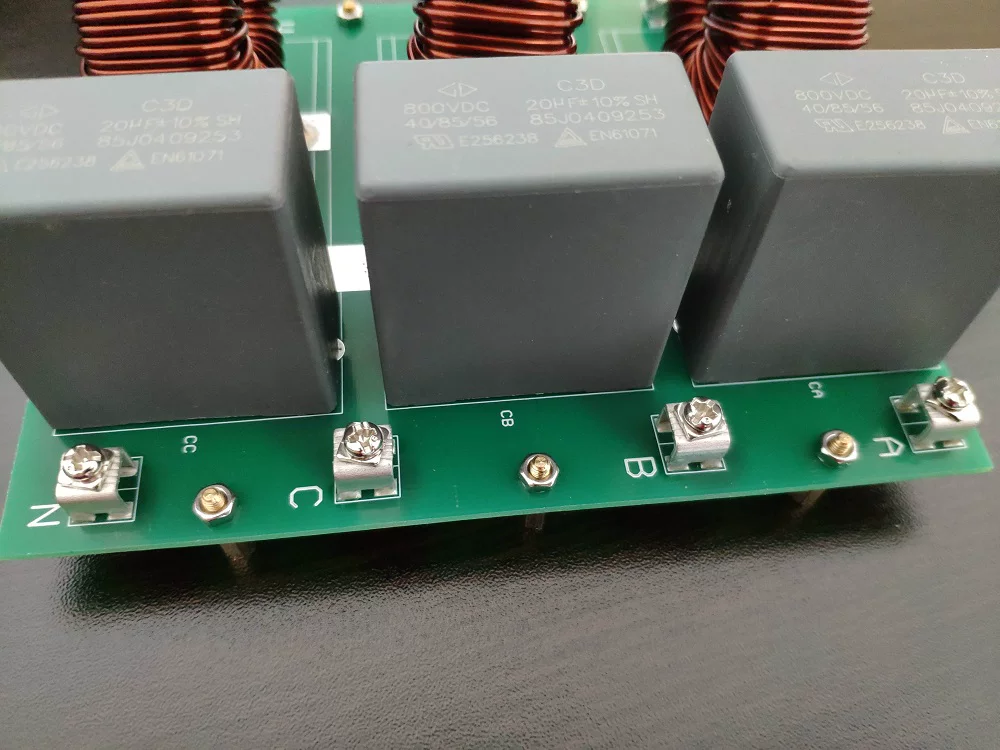

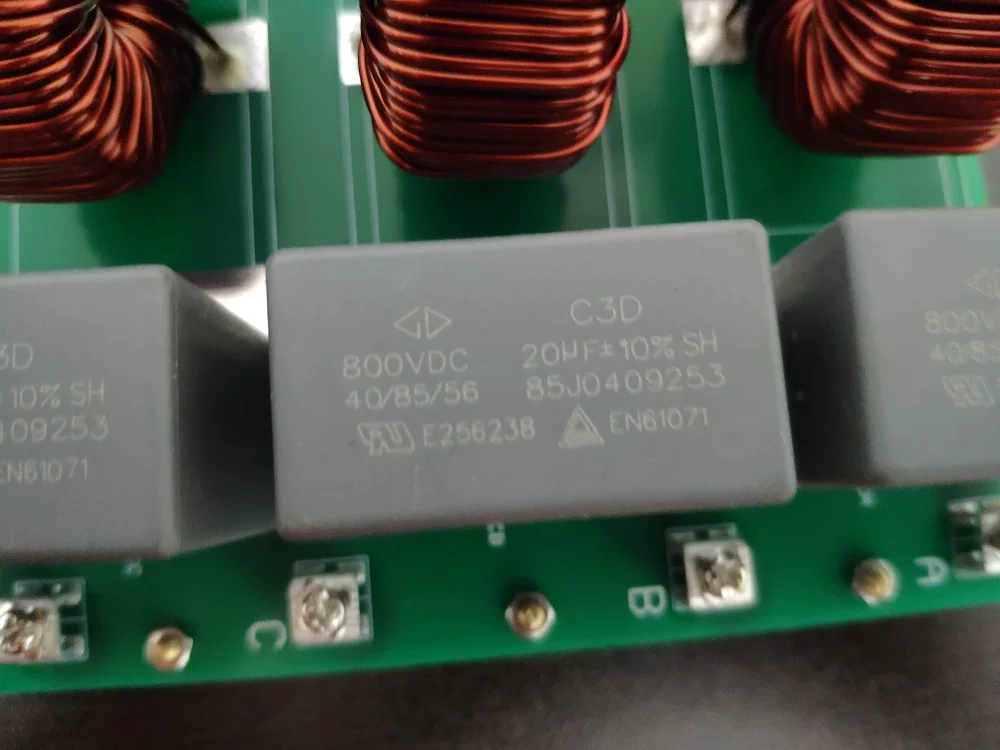

Высоковольтные высокочастотные безэлектродные выключатели конденсатора (последующие версии изменены на конденсатор to250VAC, лучший эффект), лучший эффект фильтрации!

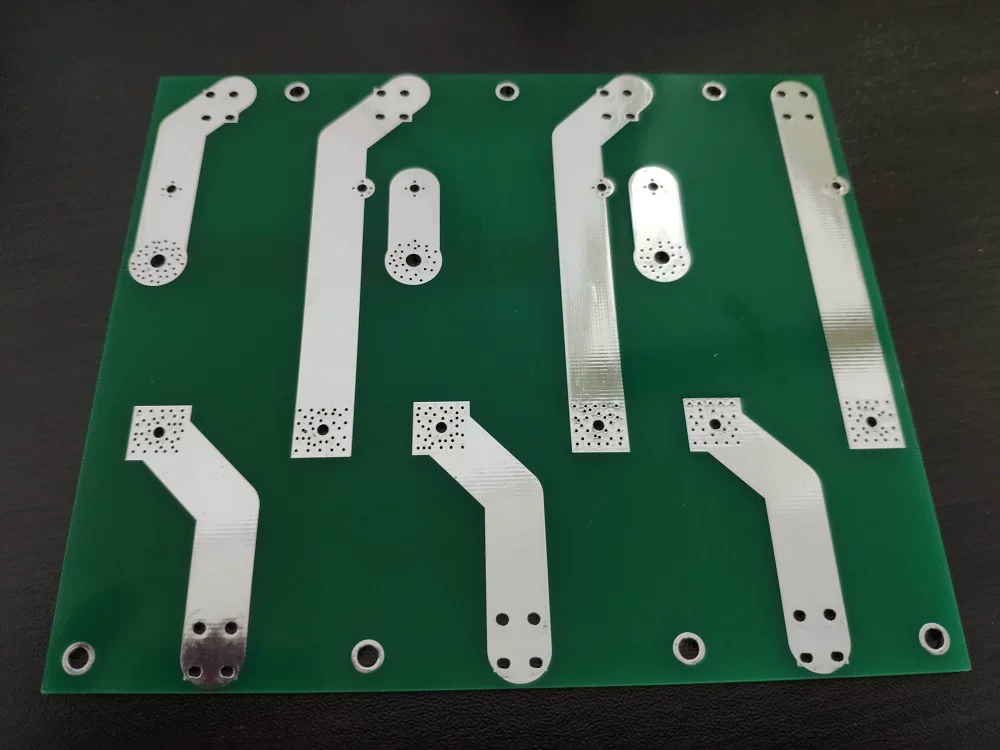

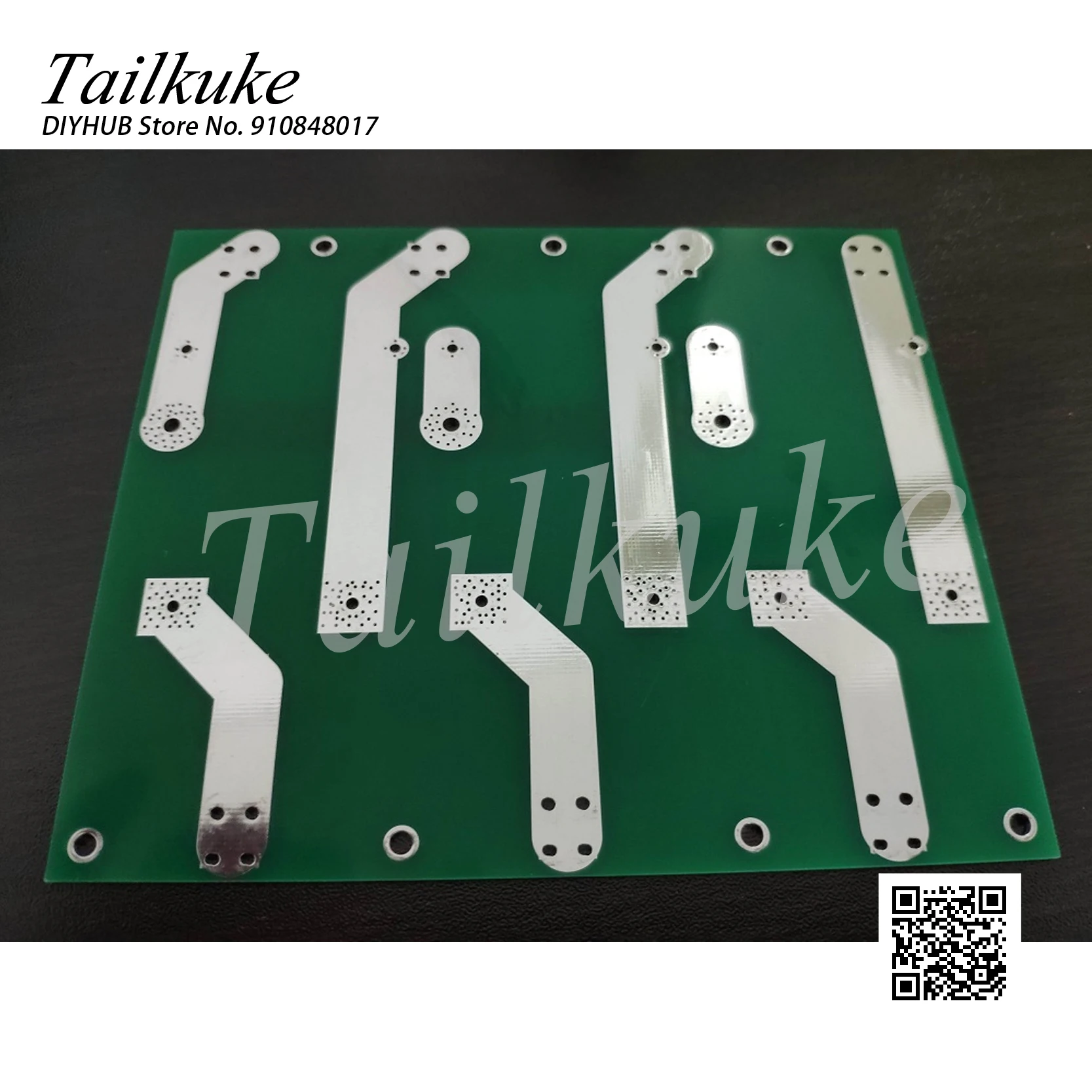

PCBLine обмотки, 10 мм ширина линии, простой и красивый!
Параметры фильтра (обратите внимание на delivery15AThe емкость фильтра is250VACcapacitance,no800VDC!)
Фильтр пропуска LCLow используется для фильтрации высококлассных гармонических выходов преобразователем частоты или инвертором, выход является основным компонентом, as50HzSine волной, обратите внимание, что частота переключения преобразователя частоты не должна быть слишком низкой, предпочтительно выше than5kHz, выход преобразователя частоты, который нуждается в синусоидальной модуляции является синусоидной!

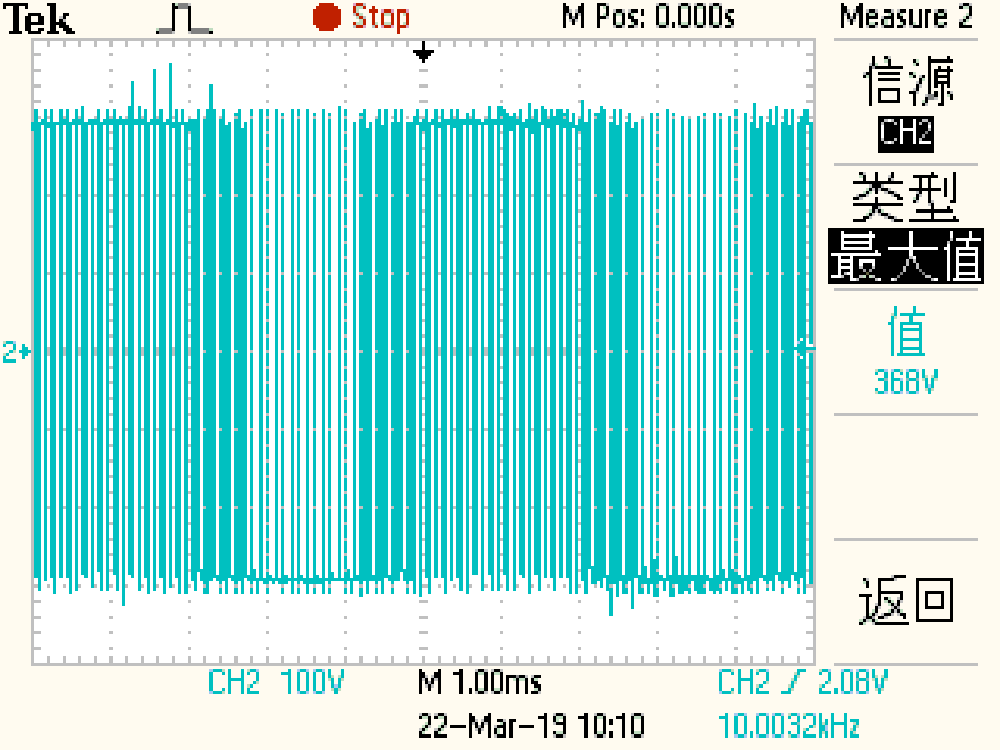

Перед фильтрацией:

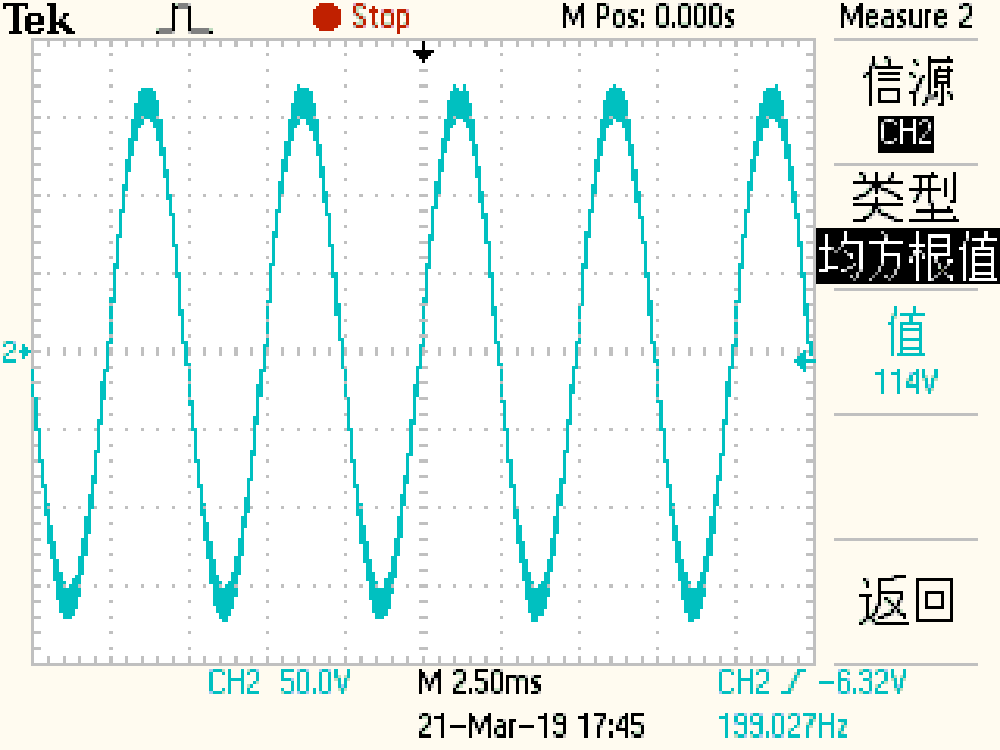

После фильтрации:
Отзывы покупателей
Страна: RU Color: 15A Доставка: Standard Shipping 29.11.2021
Оперативная доставка. Все согласно описанию.
Страна: RU Color: 15A Доставка: Standard Shipping 04.01.2022

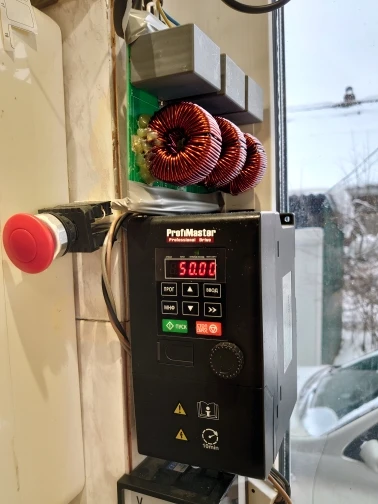

Пришёл повреждённый - две катушки были оторваны (не были никак зафиксированы - держались только на проводе). Индуктивность соответствует заявлению - 2mH. Фильтр работает хорошо. Полностью решил проблему с наводками от частотника на слаботочные сети в частном доме. Катушки при работе на 1.5kW не греются и не звенят (приклеил к плате термоклеем). Конденсаторы на 250V :( Соответственно подключены звездой. Среднюю точку никуда не подключал.
