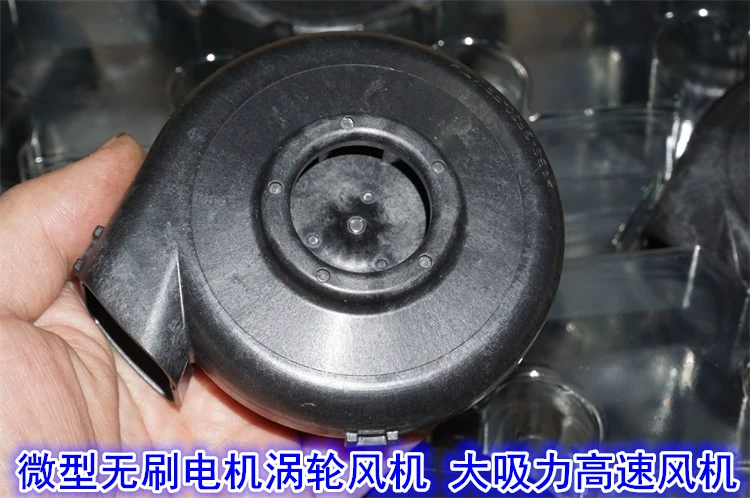

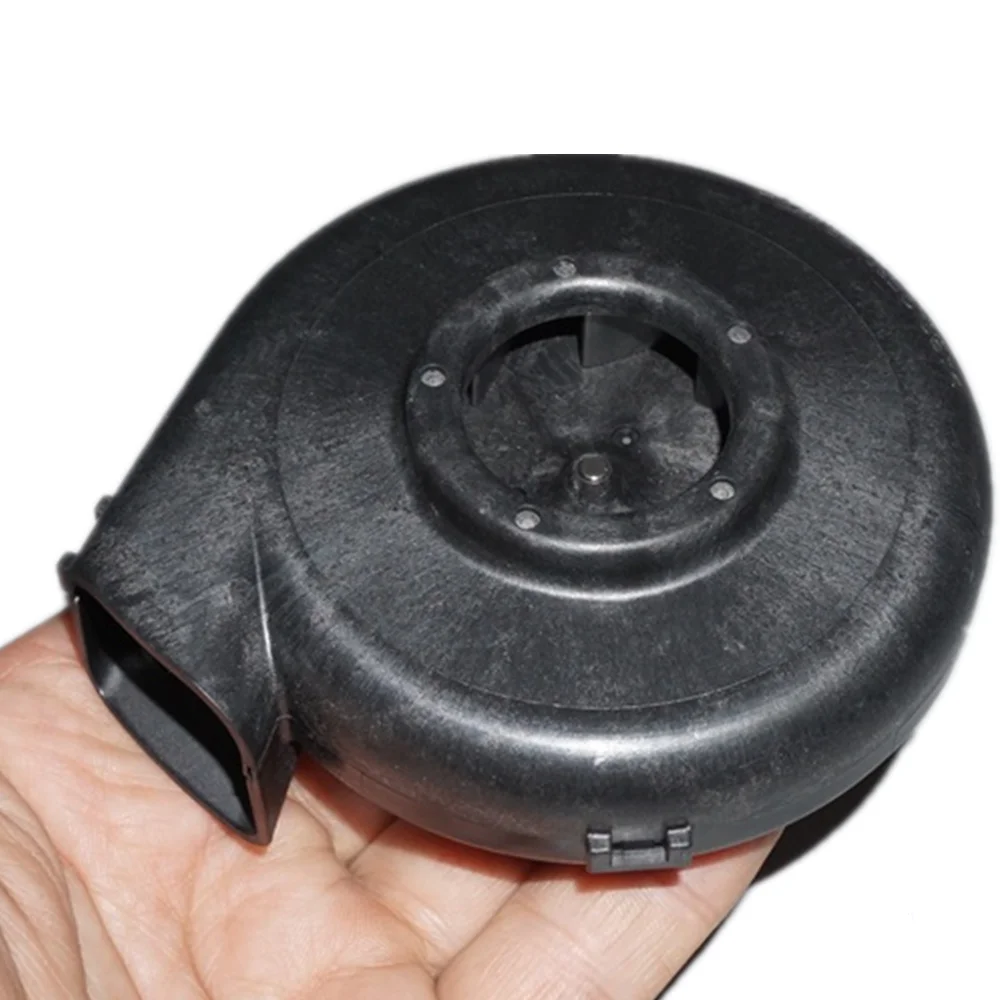

Japan (Nidec) высокоскоростной бесщеточный червячный Шестеренчатый вентилятор 5V12V15V 36W пылесос для уборки движение

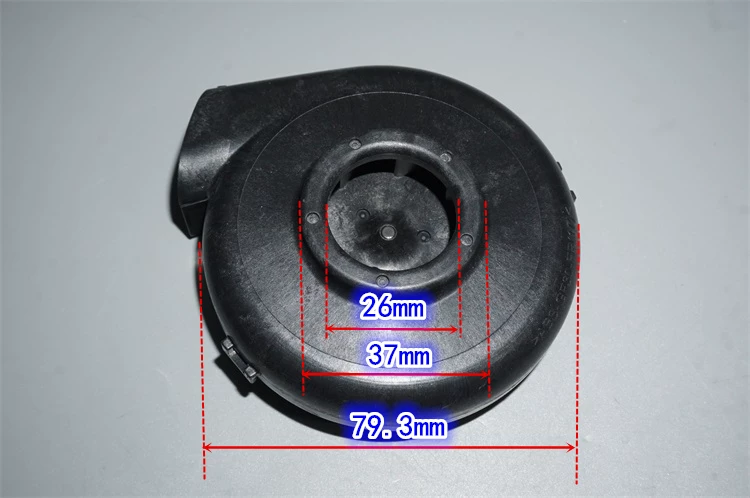

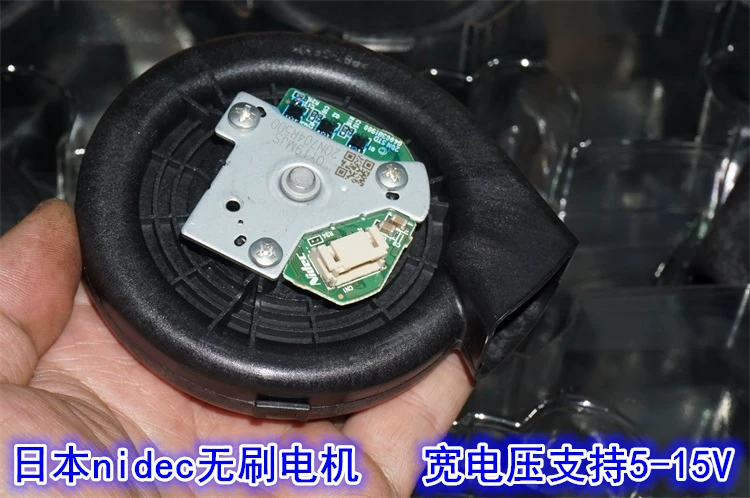

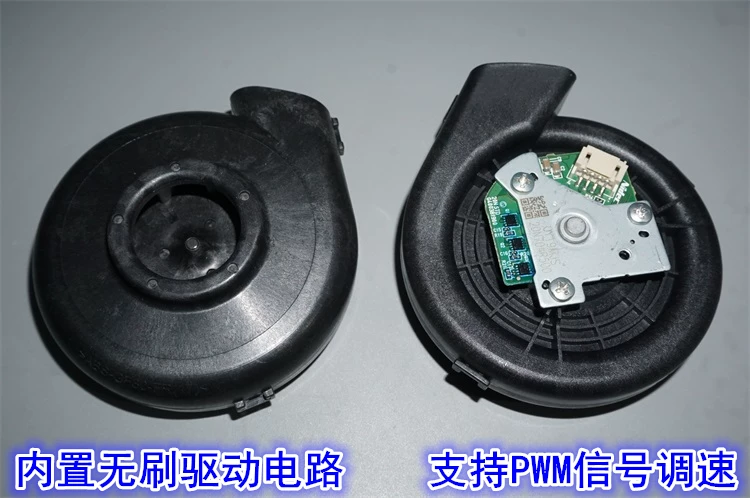

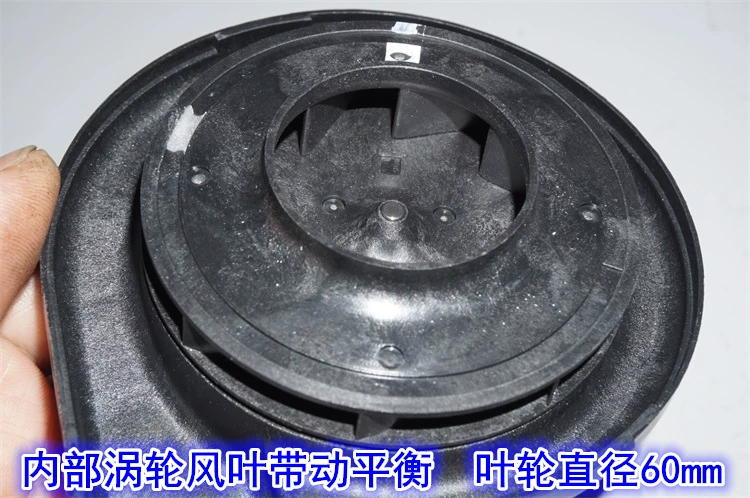

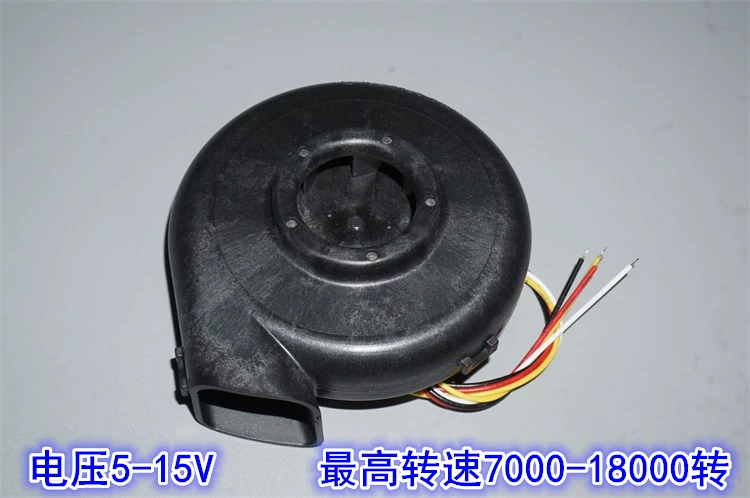

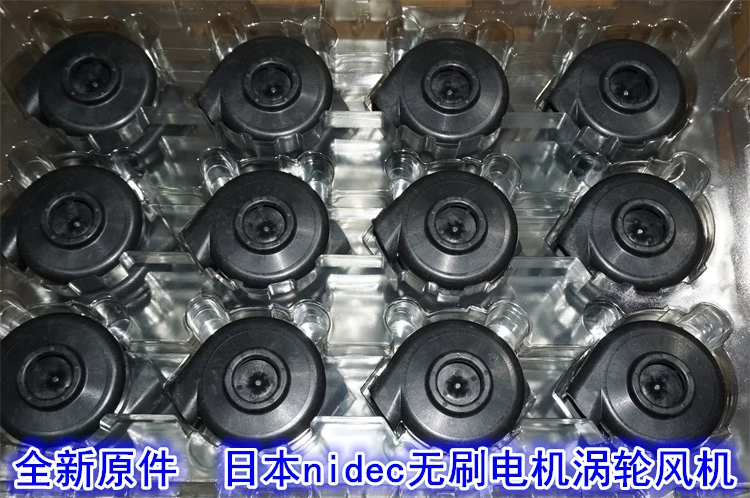

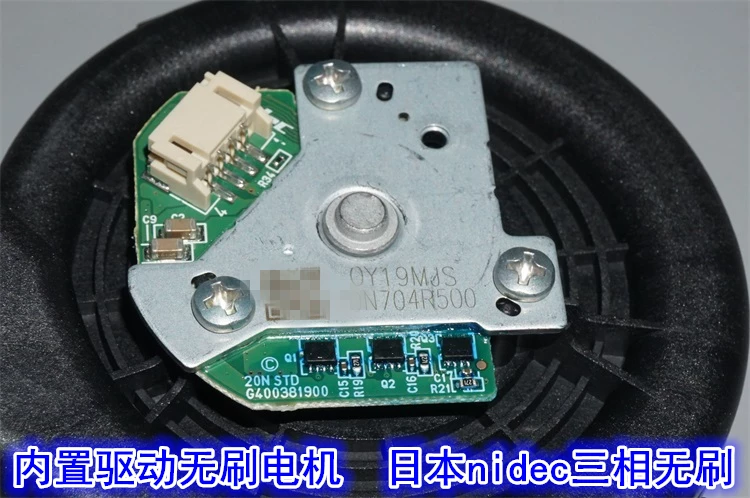

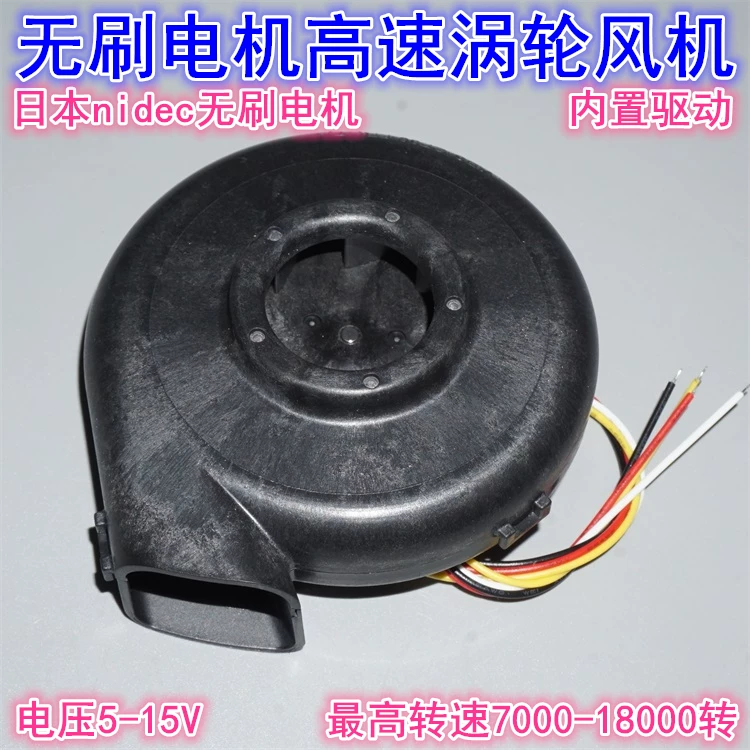

Новый запас японский nidec бесщеточный двигатель микро турбинный вентилятор, Встроенный привод, поддержка PWM регулирования скорости, первоначально используется в пылесосе вентилятора хоста в уборочной машине, этот двигатель должен быть оценен на 15 В постоянного тока, измеренный 5-15 в пост. Тока может работать, PWM сигнал контроля скорости-это сигнал рабочего цикла 5 в 10-20 кГц для контроля скорости. Если вам нужно только запустить PWM линию с самой высокой скоростью в серии с резистором 10K, подключенным к положительному полюсу источника питания, внутренний лопасть вентилятора-это высокоскоростное турбинное лезвие, которое обеспечивает коррекцию баланса. Диаметр рабочего колеса 60 мм.

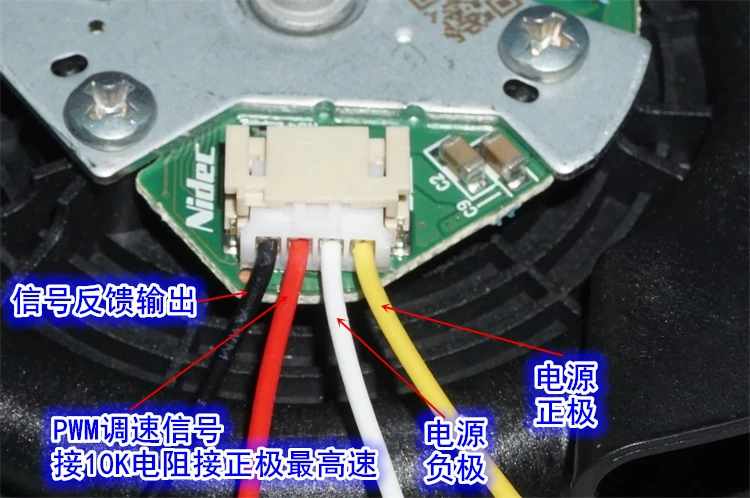

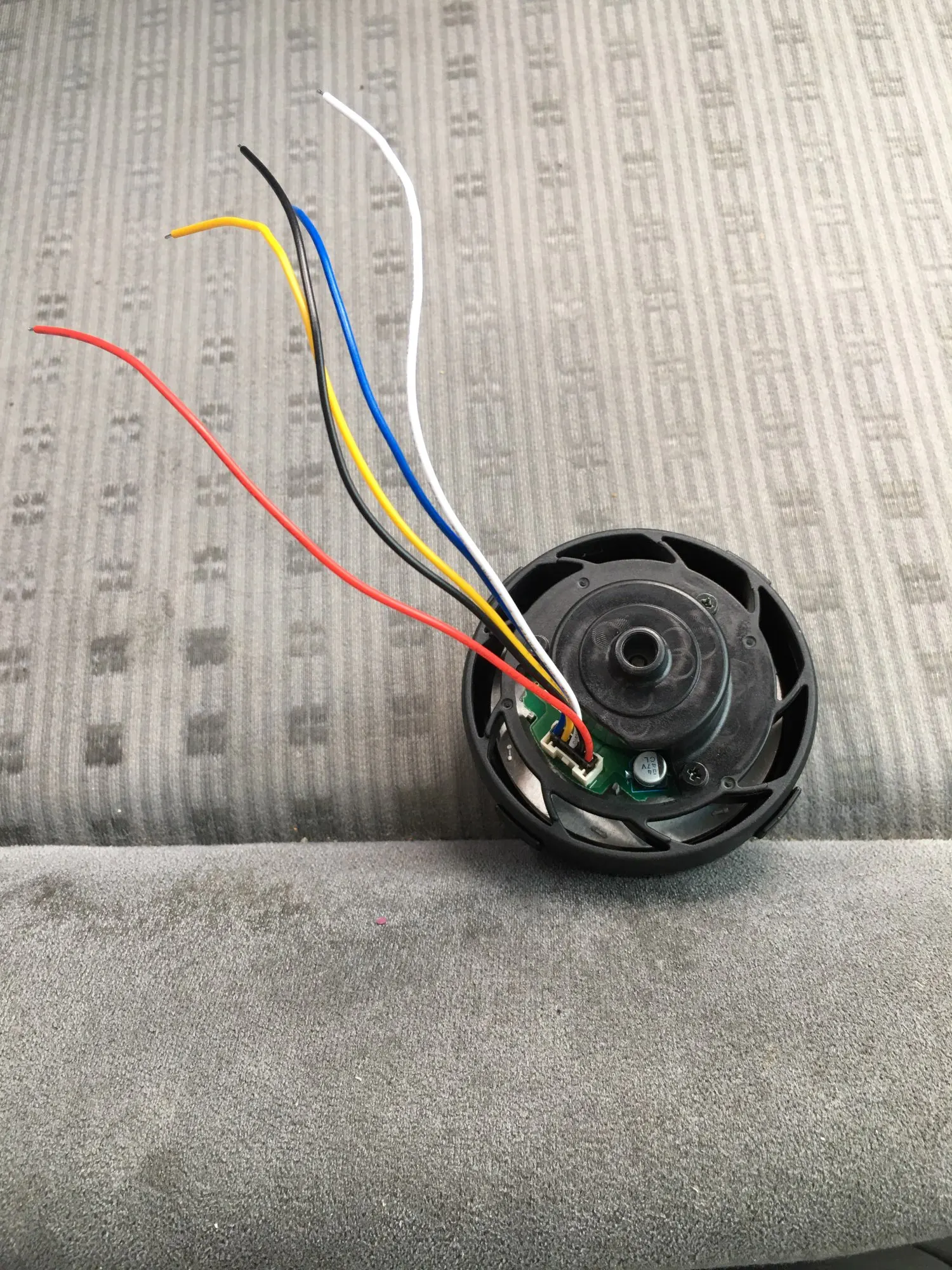

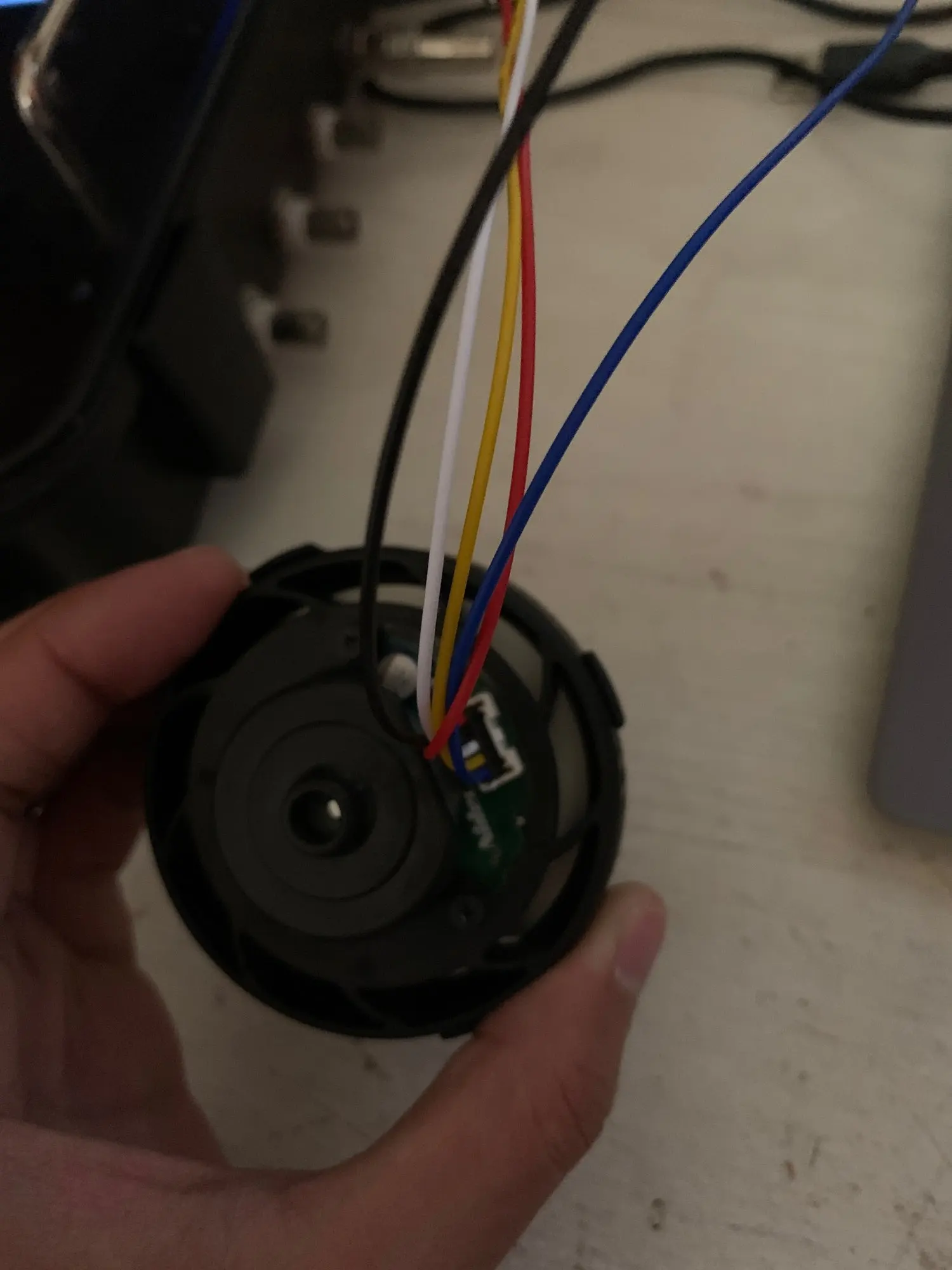

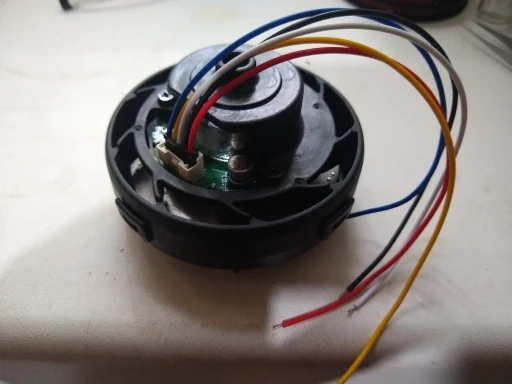

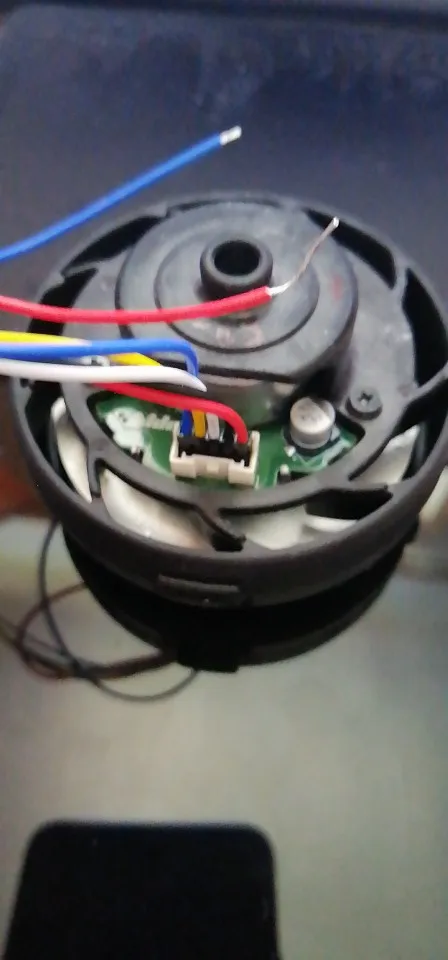

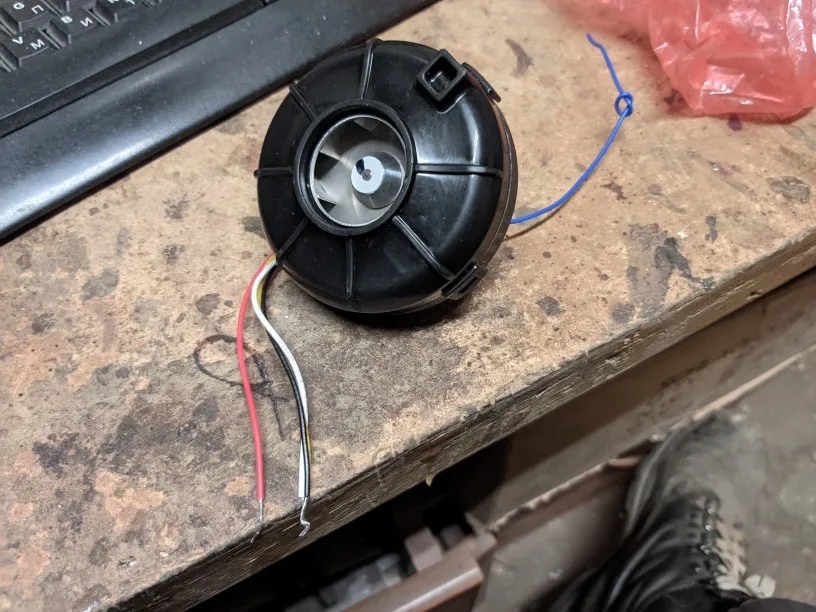

Обратите внимание, что цвет поставляемых клеммных проводов не является правильным. Не забудьте правильно подключить положительные и отрицательные полюсы. Положительные и отрицательные полюсы бесщеточного источника питания двигателя не могут быть изменены, в противном случае привод будет сожжен. Источник питания двигателя и сигнал управления скоростью PWM должны быть подключены одновременно для поворота, сначала включите питание двигателя, а затем подключите к сигналу управления скоростью PWM, двигатель не будет поворачиваться. После того, как двигатель работает, Не регулируйте скорость до минимального, пока двигатель не остановится, в противном случае мощность должна быть перезапущена, прежде чем он может повернуть.

Измеренный объем воздуха вентилятора по-прежнему очень хорош. Этот имеет импортированную розетку и подходит для модернизации турбовентилятора, вентилятора охлаждения пота для летней одежды, воздуходувка для барбекю и т. д. Под напряжением 12 В выход воздуха находится на расстоянии 10 см от лица. Не открывайте глаза, индивидуальные допуски отличаются, тест только для справки, конкретное видео также имеет фактическое введение измерения для справки, тест всасывания также хорош, блокировка всасывающего порта может поднять банку около 120 граммов.

Скорость тестирования двигателя при различных напряжениях выглядит следующим образом, ток нагрузки выглядит следующим образом, мощность может достигать 36 Вт под напряжением 15 в, двигатель будет нагреваться, очевидно, И конкретная непрерывная долговечность должна быть протестирована самостоятельно.

Напряжение 5 В: ток 0.6A, 3 Вт, скорость 7000 об/мин.

Напряжение 8 в: ток 1.1A, 9 Вт, скорость 11000 об/мин.

12 В напряжение: ток 1.8A, 21 Вт, скорость 15000 об/мин.

Напряжение 15 В: ток 2,4 А, 36 Вт, скорость 18000 об/мин.

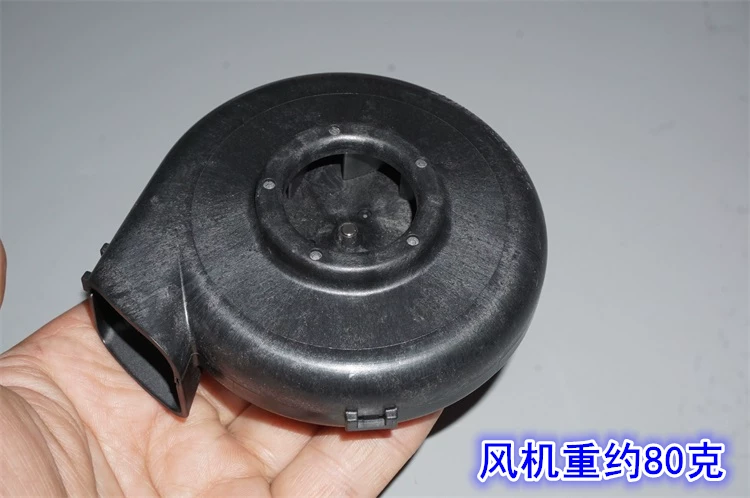

Вентилятор весит около 80 граммов.
