Беспроводной пульт дистанционного управления с задержкой, 12 В, 24 В

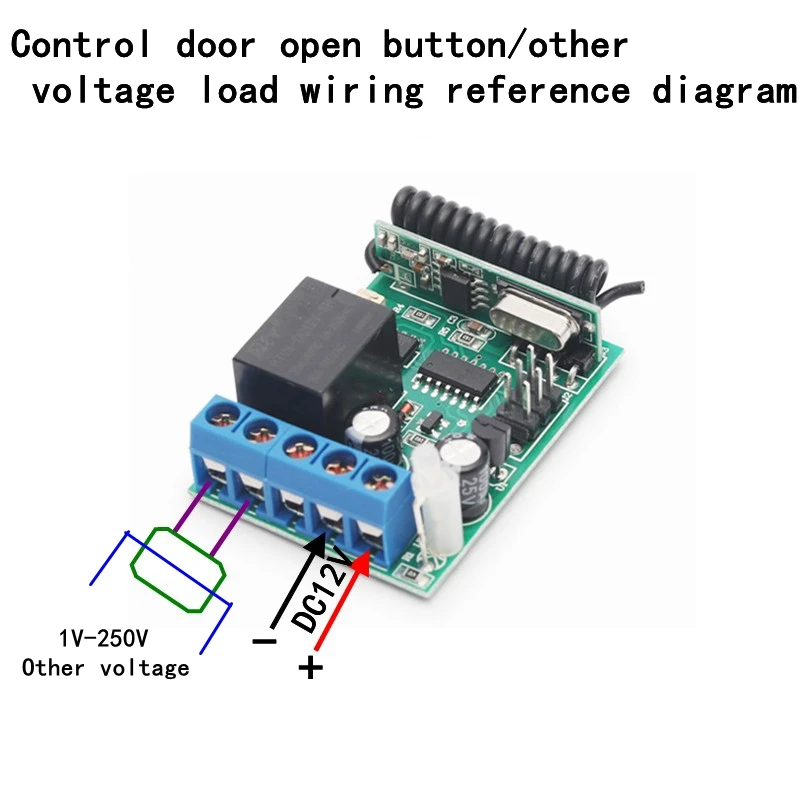

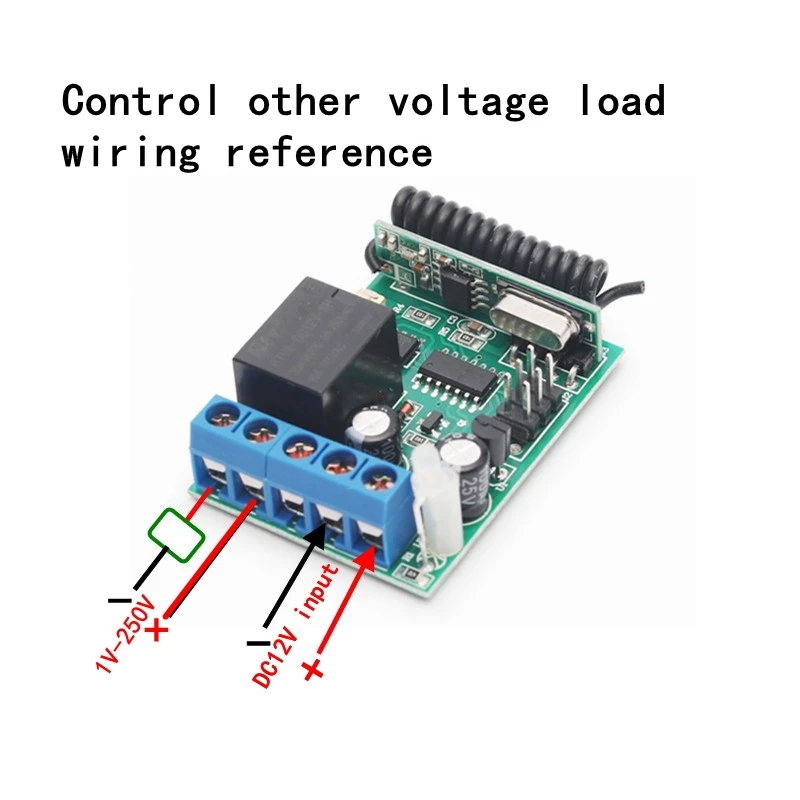

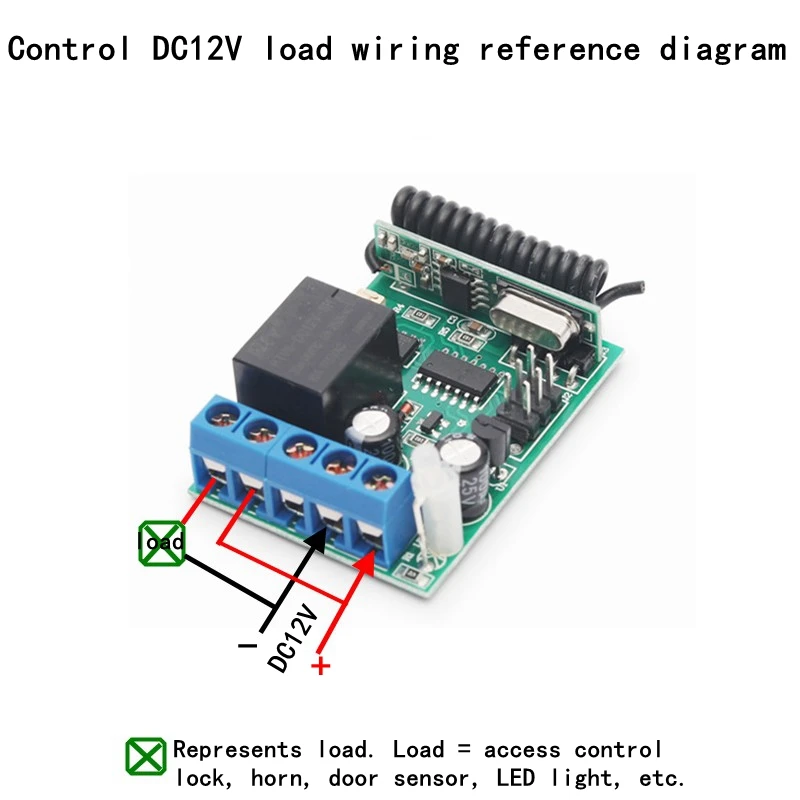

Полезные советы: все товары в нашем магазине доставляются без инструкции. Пульт дистанционного управления был оснащен перед отправкой, и нет необходимости снова его сопрягать. Детали продукта содержат простую справочную схему подключения. Пожалуйста, не фотографируйте спутанных родственников!

Два: параметры контроллера

1. Рабочее напряжение: 12 В постоянного тока

2. Статический рабочий ток: ≤ 6 мА

3. Рабочая температура: -20 ℃-+ 60 ℃

4. Чувствительность приема: 105 дБм

5. Рабочая частота: 315 МГц, 433 МГц

6. Выходной ток; ≤ 10 А

7. Управляющее напряжение: DC/AC

8. Размер продукта: 43,7*32*19,2 мм

Три: обучение/очистка метода дистанционного управления

1. Метод обучения

(1) режим без блокировки

Нажмите кнопку обучения на панели управления один раз и одновременно нажмите первую кнопку на пульте дистанционного управления. В это время мигает индикатор обучения на панели управления. Когда индикатор обучения перестает мигать, обучение происходит в режиме без блокировки (также известном как режим бега), то есть: нажмите кнопку на пульте управления, соответствующее реле закрыто, отпустите кнопку дистанционного управления, реле отключится, и цикл будет работать по очереди.

(2) режим блокировки

Дважды нажмите кнопку обучения на панели управления и одновременно нажмите первую кнопку на пульте дистанционного управления. В это время мигает индикатор обучения на панели управления. Когда индикатор обучения перестает мигать, обучение находится в режиме блокировки. А именно: Нажмите кнопку A на пульте, соответствующее реле потянет и продолжит работу; Нажмите кнопку B на пульте, реле перестанет работать.

(3.) режим самоблокировки

Нажмите кнопку обучения на панели управления 3 раза и одновременно нажмите первую кнопку на пульте дистанционного управления, затем индикатор обучения на панели управления мигнет, когда индикатор обучения перестает мигать, обучение-это режим самоблокировки. А именно: нажмите кнопку на пульте, соответствующее реле потянет и продолжит работу; Нажмите кнопку на пульте, реле перестанет работать

(4) режим задержки

Нажмите кнопку обучения на панели управления 4 раза и одновременно нажмите первую кнопку на пульте дистанционного управления, затем индикатор обучения на панели управления мигнет, когда индикатор обучения перестает мигать, обучение находится в режиме задержки. То есть: нажмите кнопку на пульте дистанционного управления, соответствующее реле будет закрыто, около 3 секунд для отключения и будет работать в цикле.

2. Метод удаления

После включения продолжайте нажимать кнопку обучения на приемнике, дайте Индикатору перейти от вкл до Выкл до ВКЛ, а затем отпустите. В это время это означает, что код успешно очищен!

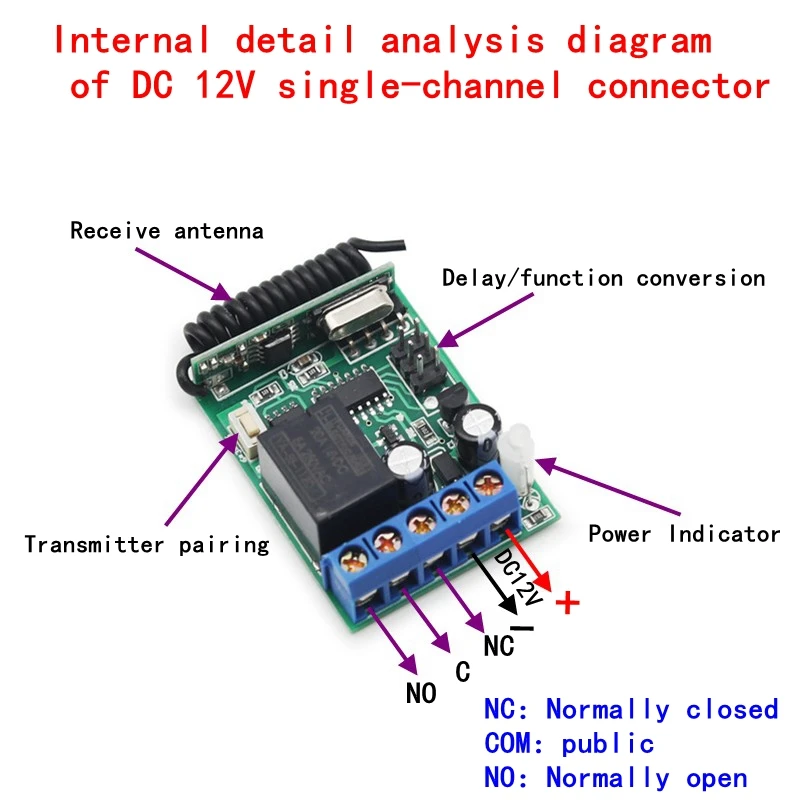

Четыре: выбор контакта задержки

1. Положение контакта не подключено, задержка составляет 3 секунды 2. Положение контакта AB Подключено-задержка составляет 5 секунд

3. Контактное соединение CD-задержка 10 секунд 4. Контактное соединение AB и CD-задержка 20 секунд

5. Положение контакта EF-задержка 60 секунд 6. Положение контакта AB и EF-задержка 2 минуты

7. Контактное соединение CD и EF-задержка 5 минут 8. Контактное соединение AB, CD и EF-задержка 10 минут

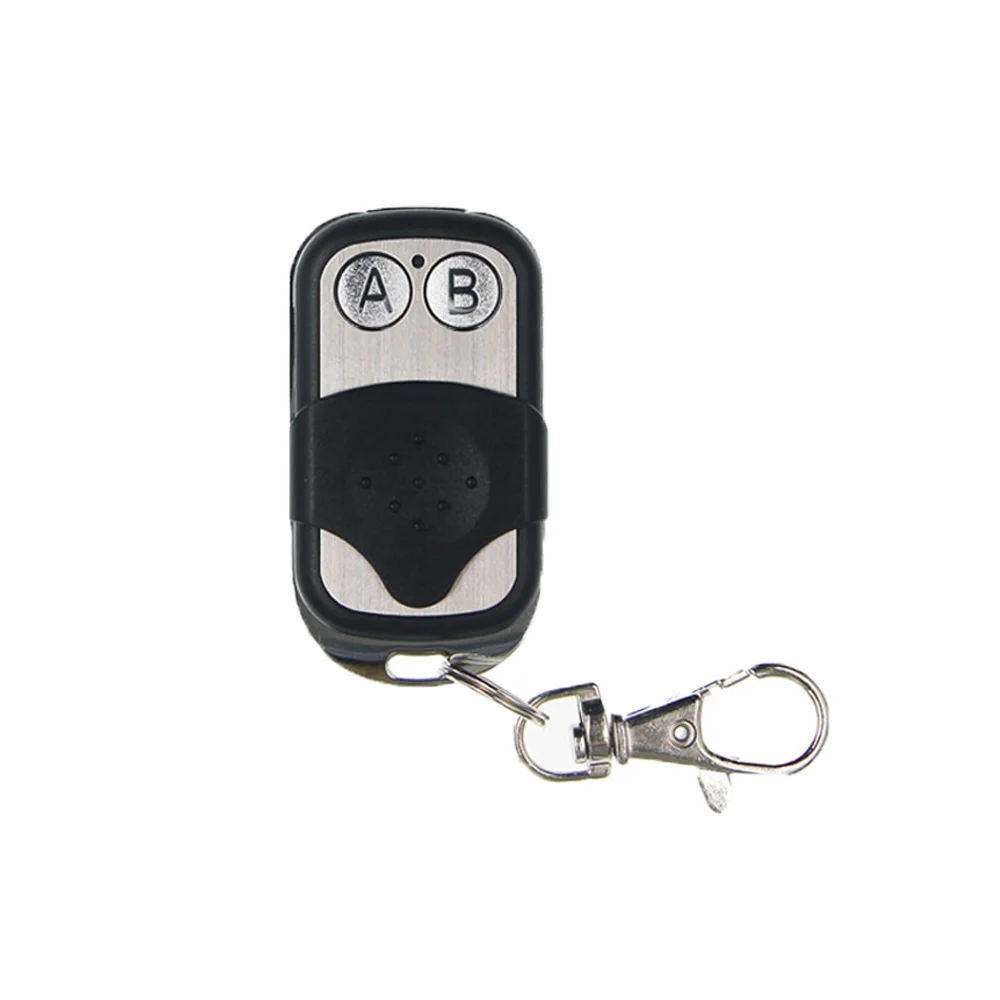

Пять: параметры дистанционного управления

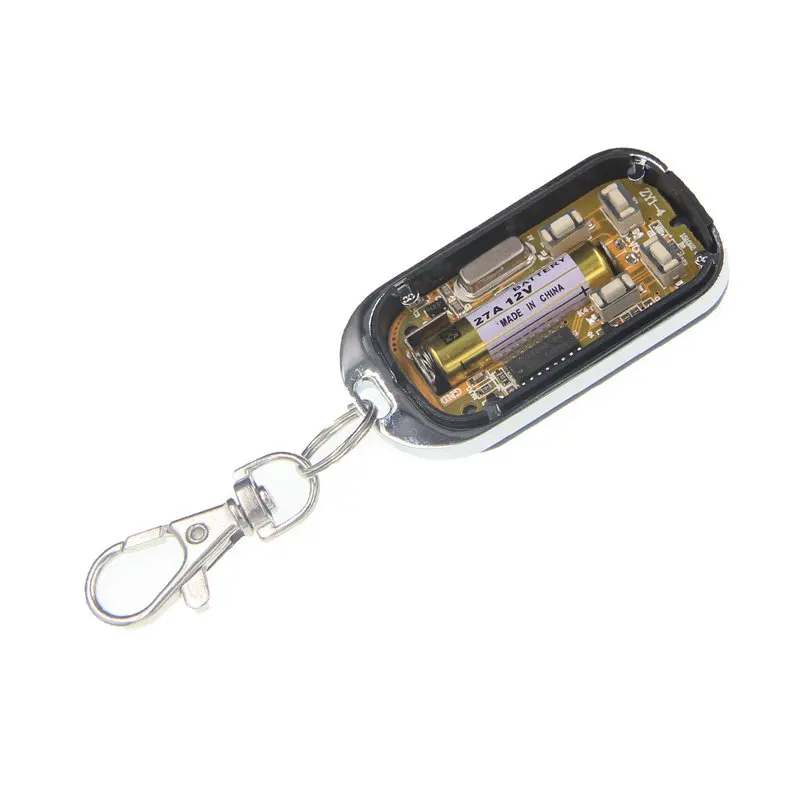

1. Рабочее напряжение: аккумулятор постоянного тока 12 В 27 А

2. Рабочий ток: 9-12 мА

3. Рабочая частота: 315 МГц, 433 МГц

4. Мощность передачи: 10-15 мВт

5. Расстояние запуска: 5-50 м (Открытый)

6. Отклонение частоты: ± 0,2 МГц

7. Кодирующий чип: PT2260 (фиксированный код), EV1527 (обучающий код) отправляется случайным образом

8. Сопротивление колебаний: 4,7 м

9. Метод модуляции: ASK

10. Ток покоя: 0 мА

11. Объем: 54,4 мм * 29,8 мм * 13,75 мм

Шесть: о дистанции дистанционного управления

Из-за преломления и отражения во время передачи радиосигналов будут образованы некоторые мертвые зоны и нестабильные зоны, А дальность передачи беспроводного пульта дистанционного управления будет отличаться в различных условиях приема и отправки. Основными факторами, влияющими на дистанцию дистанционного управления, являются: достаточная ли мощность клеммы дистанционного управления, высота дистанционного управления до земли, направление антенны, есть ли препятствия посередине, погодные условия, есть ли помехи для каналов, Есть ли помехи, производящие электрические приборы вокруг, и чувствительность приемника, место установки и многое другое! Так что фактическое расстояние должно подлежать практике! Пожалуйста, обратите внимание на этот момент перед покупкой, чтобы избежать ненужных проблем!

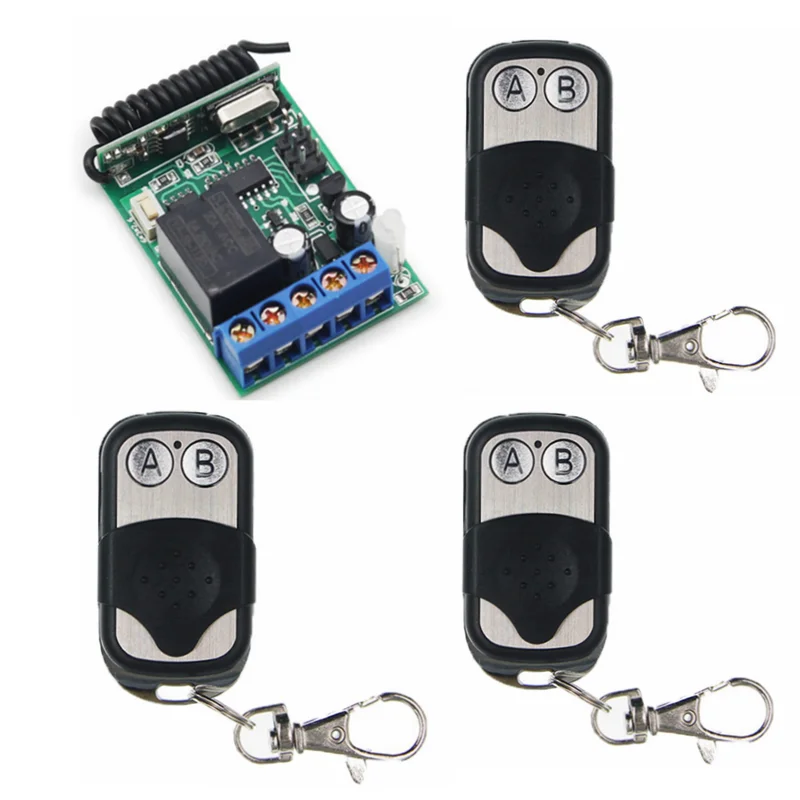

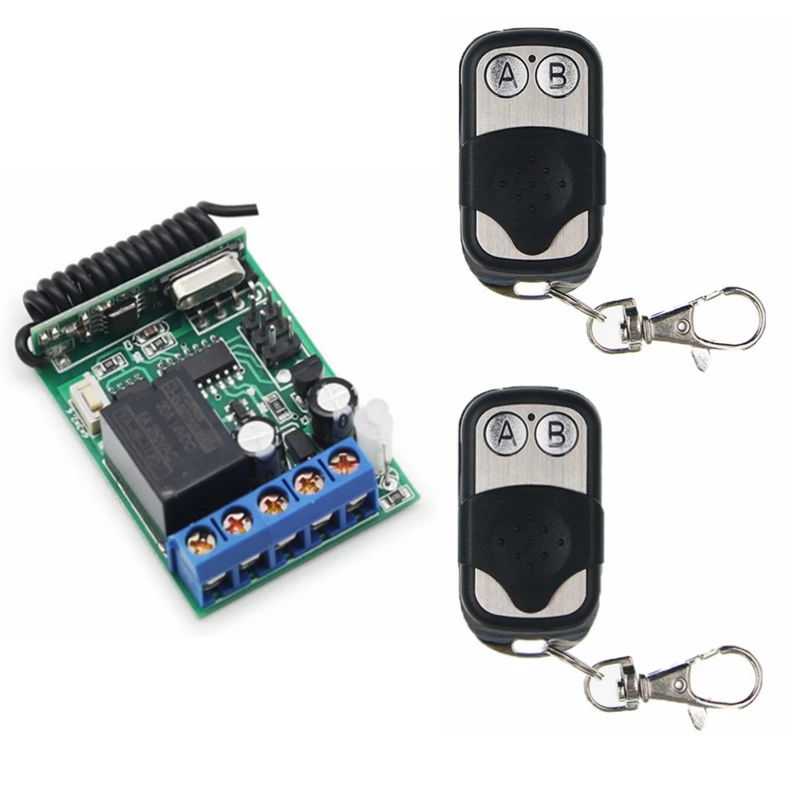

Посылка входит

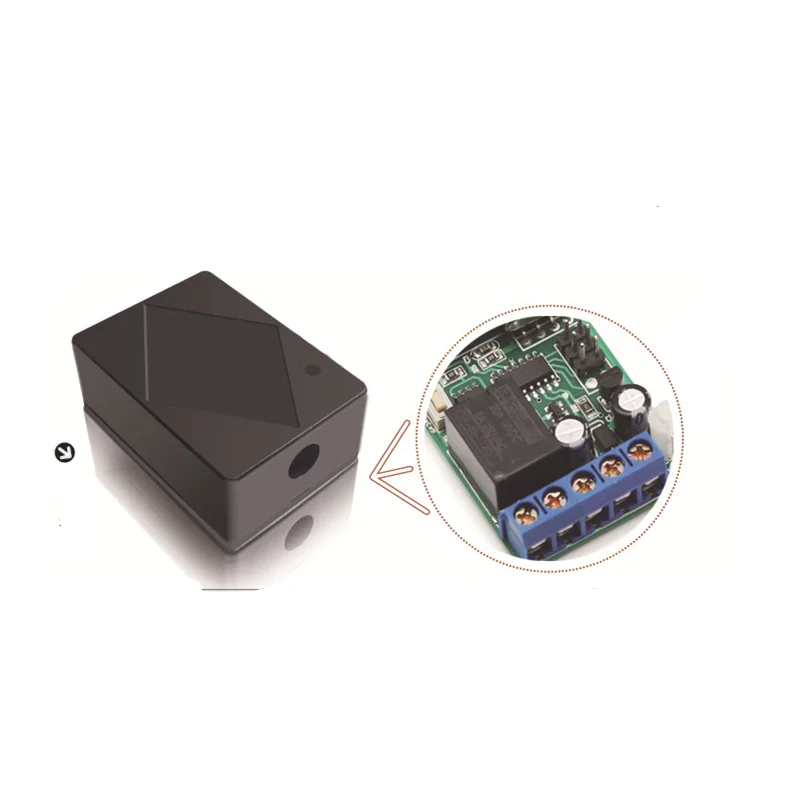

1 х приемник (с чехлом)

1 /2/3 x передатчик (без батареек внутри)
