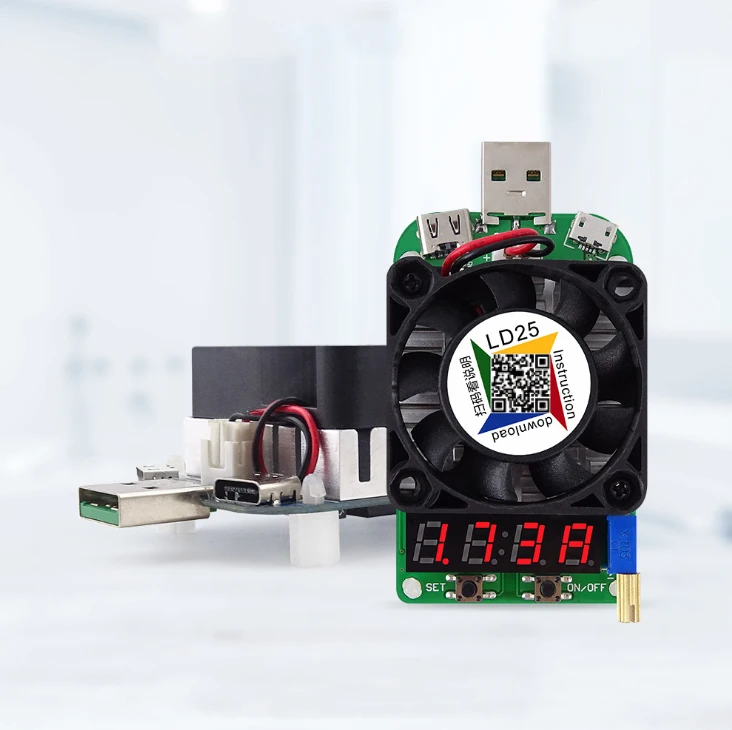

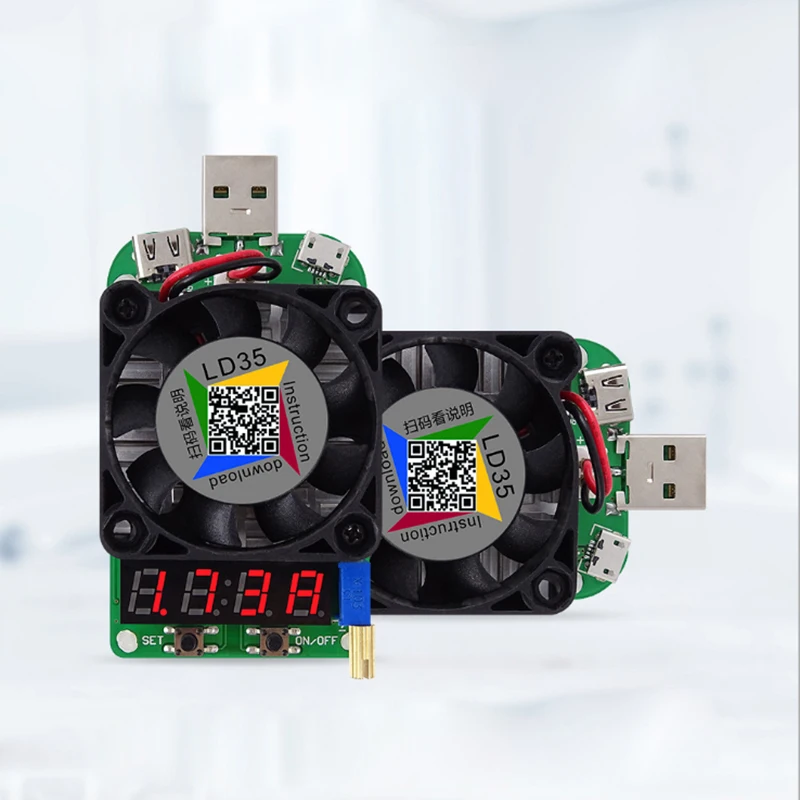

Электронный нагрузочный резистор LD35, USB-интерфейс, тест на разрядку аккумулятора, светодиодный дисплей, вентилятор, регулируемое напряжение тока, 35 Вт

LD35/LD25-это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/1005002271856153.html?spm=5261.ProductManageOnline.0.0.13084edfZj41DT

HD35-это USB-триггер, интеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/item/1005002271579878.html?spm=5261.ProductManageOnline.0.0.13084edfZj41DT

AT35, 4-значный дисплей, если вы хотите узнать больше, пожалуйста, очистите здесь:

Https://www.aliexpress.com/item/1005002253067563.html?spm=5261.ProductManageOnline.0.0.13084edfZj41DT

Техническая поддержка

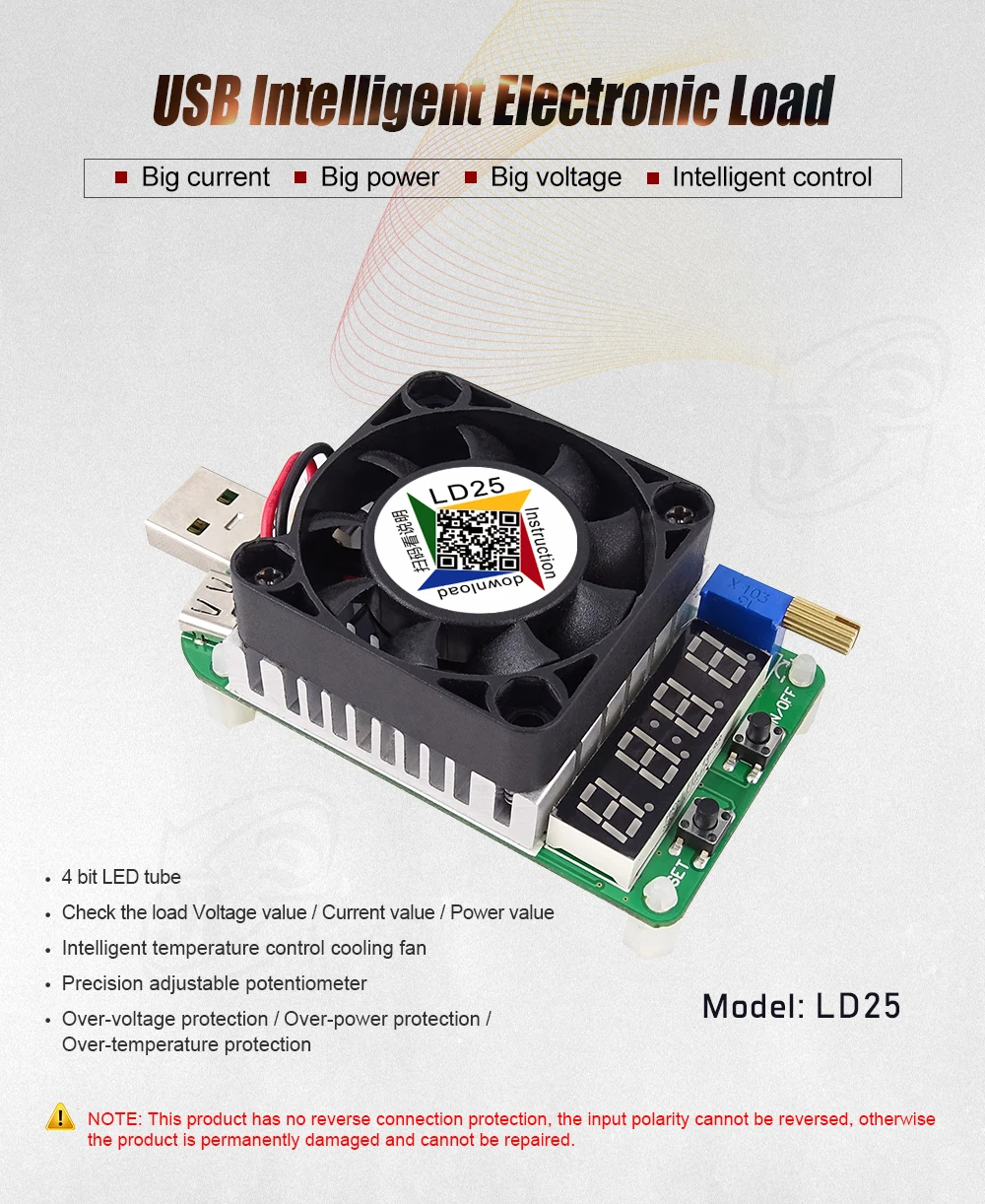

Инструкция по интеллектуальной электронной нагрузке через USB

-Модель: LD25/LD35

Примечание:

Этот продукт не имеет защиты от обратного подключения, полярность на входе не может быть изменена, в противном случае продукт навсегда поврежден и не может быть отремонтирован

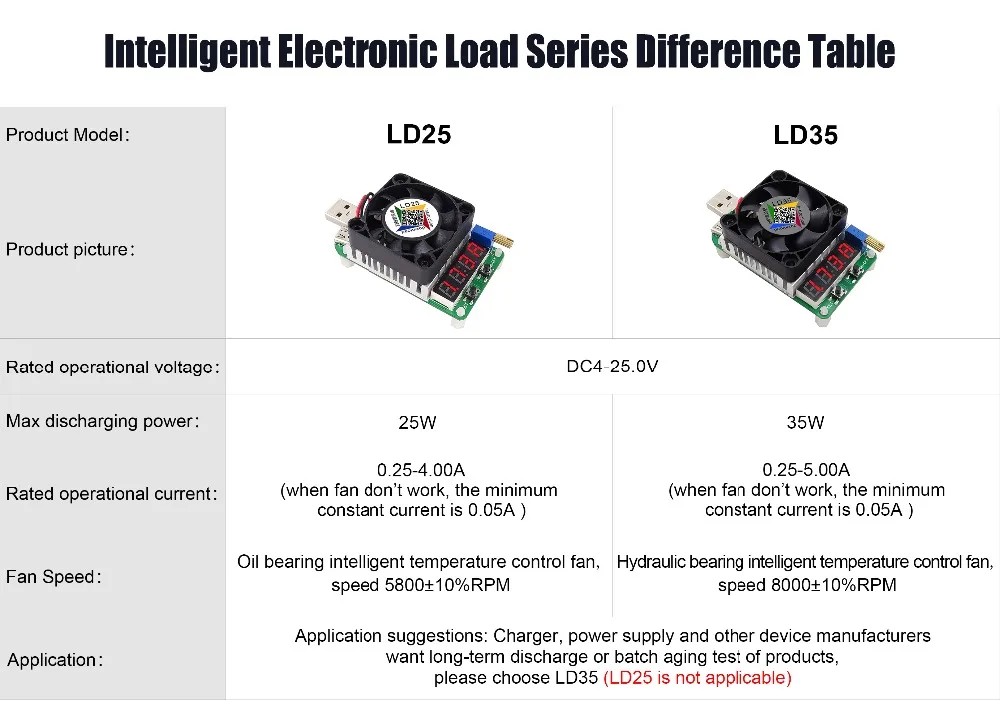

Модель товара

Лд25

Лд35

Номинальное рабочее напряжение

DC4-25.0V

Максимальная мощность разряда

25 Вт

35 Вт

Номинальный операционный ток

0,25-4.00A (когда вентилятор не работает, минимальный постоянный ток составляет 0.05A)

0,25-5.00A (когда вентилятор не работает, минимальный постоянный ток составляет 0.05A)

Скорость вентилятора

Интеллектуальный вентилятор с регулировкой температуры на масляных подшипниках, скорость 5800 ± 10% об/мин

Гидравлический подшипник, интеллектуальный вентилятор с контролем температуры, скорость 8000 ± 10% об/мин

Применение

Рекомендации по применению: зарядное устройство, источник питания и другие производители устройств хотят провести испытания на длительную разрядку или пакетное испытание продуктов на старение, пожалуйста, выберите LD35 (LD25 не применимо)

Точность постоянного тока

±(2% + 3 цифры)

Точность постоянного напряжения

±(2% + 3 цифры)

Метод отправки тепла

Интеллектуальный вентилятор с контролем температуры + полностью алюминиевый вентилятор

Рабочая температура

-10 ℃-40 ℃

Регулируемый потенциометр

Прецизионный многоконтурный регулируемый потенциометр

Режим отображения

4-битная Светодиодная трубка

Порт расширения

Порт Micro USB, порт Type-C

Вес изделия

Около 57 г

Размер изделия

84x41x28 мм

Информация:

1. Страница загрузки руководства пользователя LD25:Http://www.mediafire.com/folder/q2o63jc8df6qc/LD25

2, видео Youtube https://youtu.be/M5gLYlfJKyg

3, Отзывы клиентов

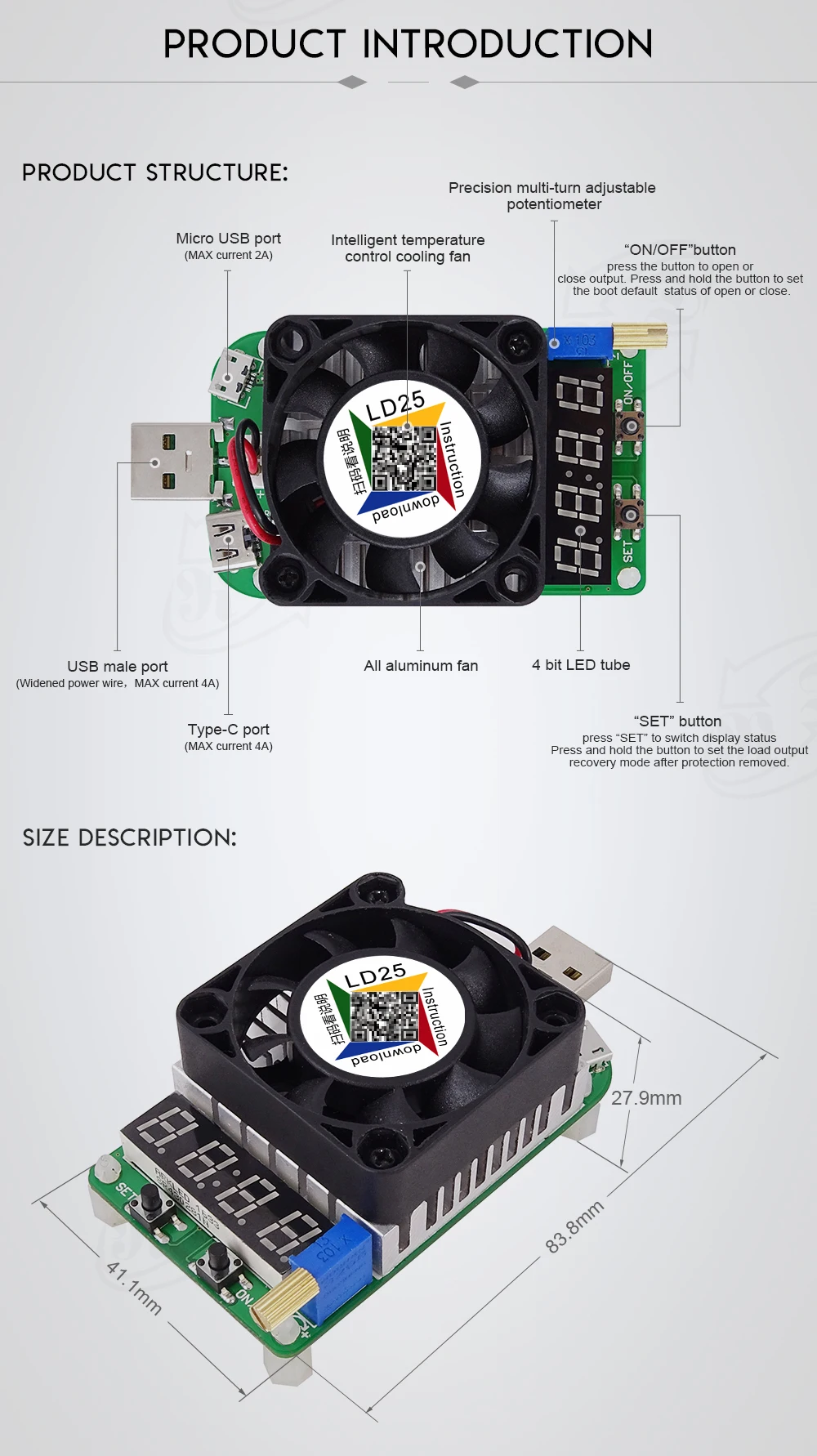

А. Порт Micro USB: Макс. Ток 2А

B.USB-порт (расширенный провод питания, максимальный ток 4A)

В. Порт Type-C: Макс. Ток 4A

Д. Полностью алюминиевый вентилятор

Е. Интеллектуальный вентилятор с контролем температуры

F. 4-битная Светодиодная трубка

Г. Прецизионный многоконтурный регулируемый потенциометр

H. Кнопка «установить»: нажмите кнопку «установить», чтобы переключить статус дисплея, нажмите и удерживайте кнопку, чтобы задать выход нагрузкиВосстановлениеРежимПосле снятия защиты.

И. Кнопка включения/выключения: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы задать статус загрузки по умолчанию «open или close»

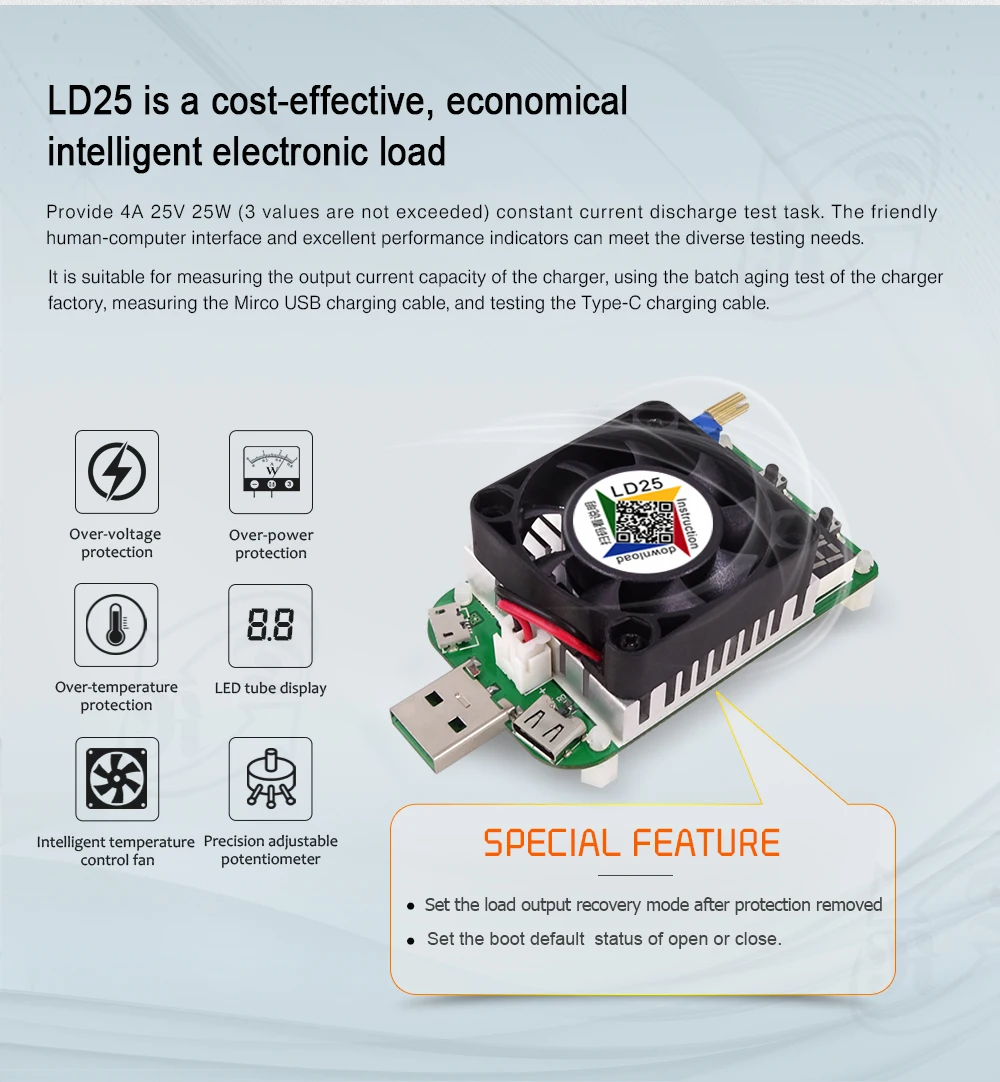

Описание функций:

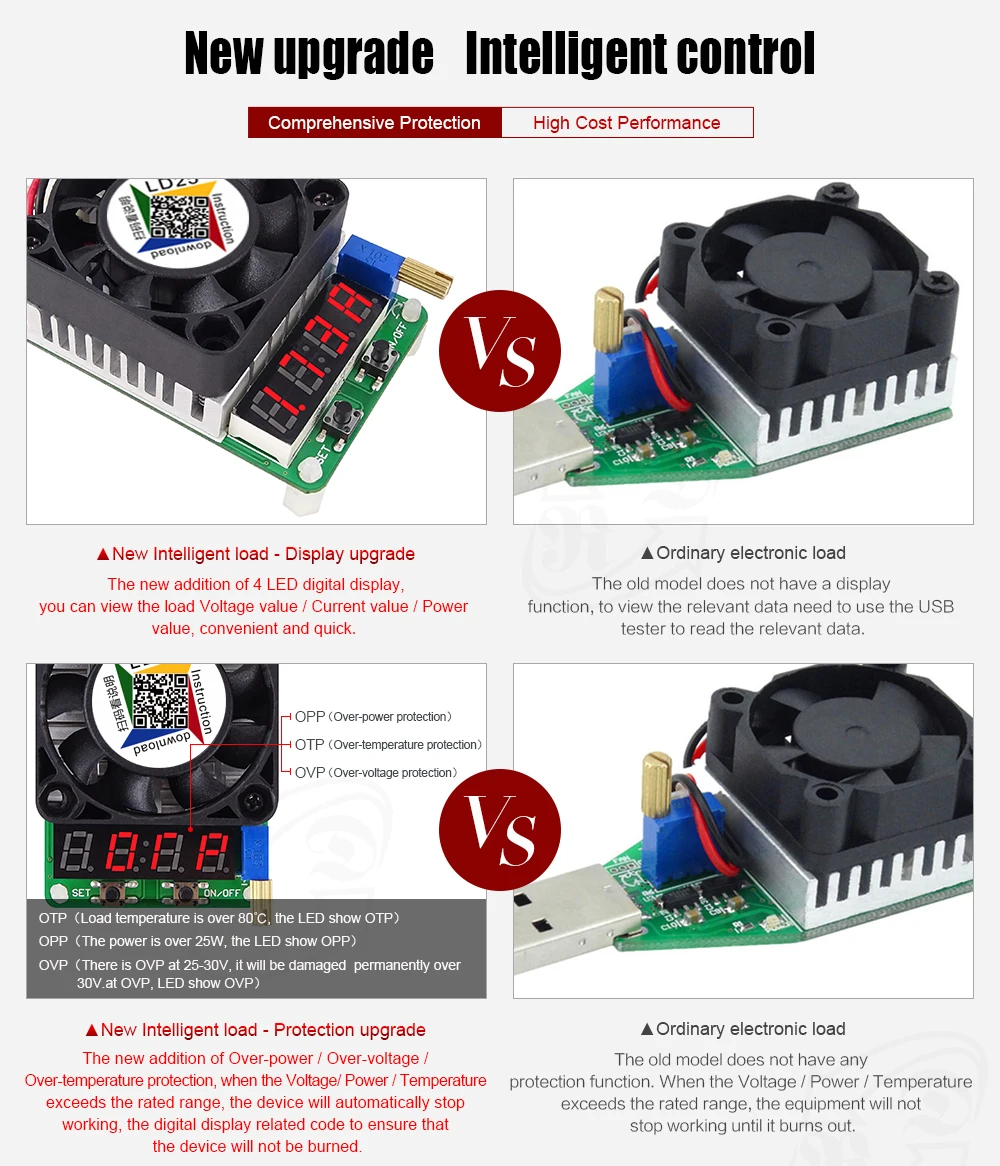

A. Функция защиты:

OVP (защита от перенапряжения): есть OVP при 25-30 в; Он будет постоянно поврежден свыше 30 В. При OVP светодиодный ОД показывает OVP, как показано на рисунке 1)

OTP (защита от перегрева): температура нагрузки выше 80 ℃ светодиодный ОД показывает OTP, как показано на рисунке 2.

ОПП (защита от перегрузки): мощность превышает 80 ℃ светодиодный ОД показывает ОПП, как показано на рисунке 3.

B. Установить выходВосстановлениеРежимПосле загрузки ввода статуса защиты, ручной или автоматический

В. Посмотрите значение напряжения, текущее значение и значение мощности нагрузки.

D. Интеллектуальный вентилятор контроля температуры. Когда ток превышает 2 А или температура превышает 40 ℃, вентилятор начнет работать.

Д. Прецизионный многоконтурный регулируемый потенциометр: вы можете точно настроить ток, до 0,01a. Так что вам не нужно правильно настроить большой ток, чтобы повредить источник питания. Таким образом, блок питания не будет поврежден из-за ошибочной настройки

F. Вы можете свободно задать статус загрузки по умолчанию, открыть или закрыть.

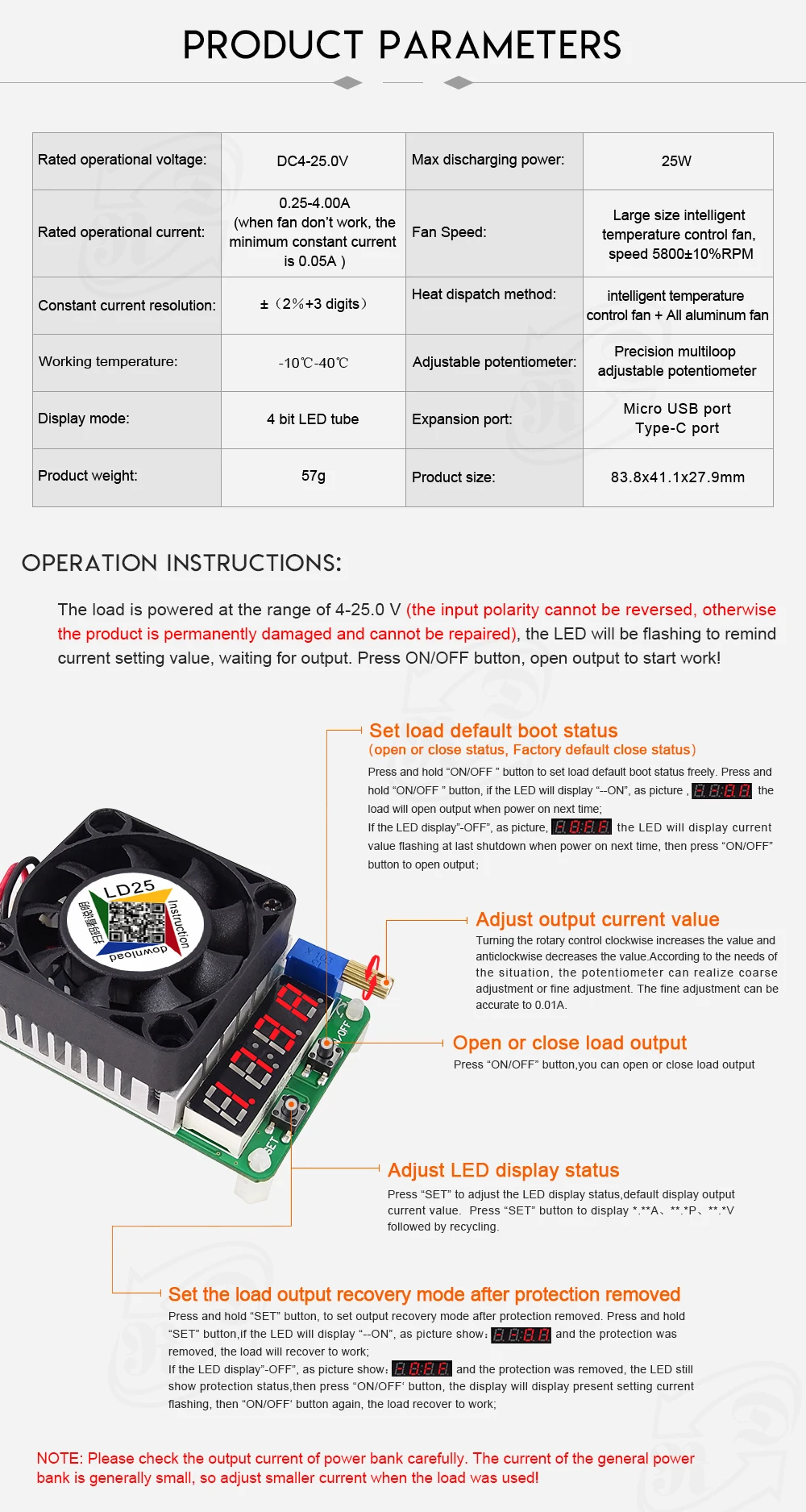

Инструкция по эксплуатации

Питание нагрузки осуществляется в диапазоне 4-25,0 в (полярность ввода не может быть изменена, в противном случае изделие навсегда повреждено и не может быть отремонтировано), светодиодный будет мигать, чтобы напомнить текущее значение настройки в ожидании выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход, чтобы начать работу.

1. Отрегулируйте значение выходного тока.

Поворот поворотного Управления по часовой стрелке увеличивает значение, а против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации, потенциометр может реализовать грубую регулировку или точную регулировку. Точная регулировка может быть точной до 0,01a.

2, настройка состояния светодиодный одного дисплея

Нажмите кнопку «установить», чтобы настроить статус светодиодный одного дисплея, значение выходного тока по умолчанию. Нажмите кнопку «установить», чтобы отобразить *.** A, **.* P, **.* V и затем переработать.

3. Открыть или закрыть выход нагрузки

Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки

4, установите статус загрузки по умолчанию (статус открытия или закрытия, заводской статус закрытия по умолчанию)Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы настроить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный отобразится «-- Вкл», как показано на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей «-OFF», как показано на рисунке 5 светодиодный будет отображать текущее значение, мигающее при последнем выключении при включении питания в следующий раз, Затем нажмите кнопку «ON/OFF», чтобы открыть выход.

5. Установите выход нагрузкиВосстановлениеРежимПосле снятия защиты.

Нажмите и удерживайте кнопку «установить», чтобы настроить выходВосстановлениеРежимПосле снятия защиты. Нажмите и удерживайте кнопку «установить», если светодиодный отобразится «-- ON», как на рисунке 4, и защита снята, нагрузка восстановится на работу; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была снята светодиодный все еще показывает статус защиты, затем нажмите кнопку «ON/OFF», На дисплее отобразится текущая Настройка мигания, затем нажмите кнопку «Вкл/Выкл» еще раз, загрузка восстановится для работы.

Примечание:Внимательно проверьте выходной ток портативного зарядного устройства. Ток общего портативного зарядного устройства обычно небольшой, поэтому при использовании нагрузки Отрегулируйте меньший ток.

Применение

Подходит для измерения кабеля Micro USB

Подходит для измерения кабеля типа C

Помогает измерить выходную мощность зарядного устройства

Использование больших партий испытаний на старение на заводе зарядных устройств
