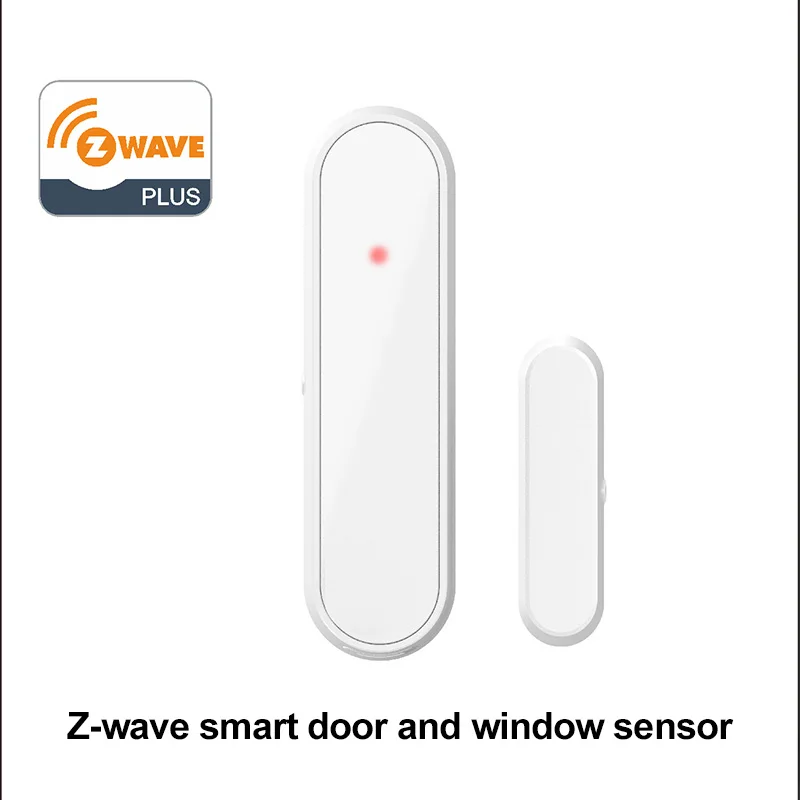

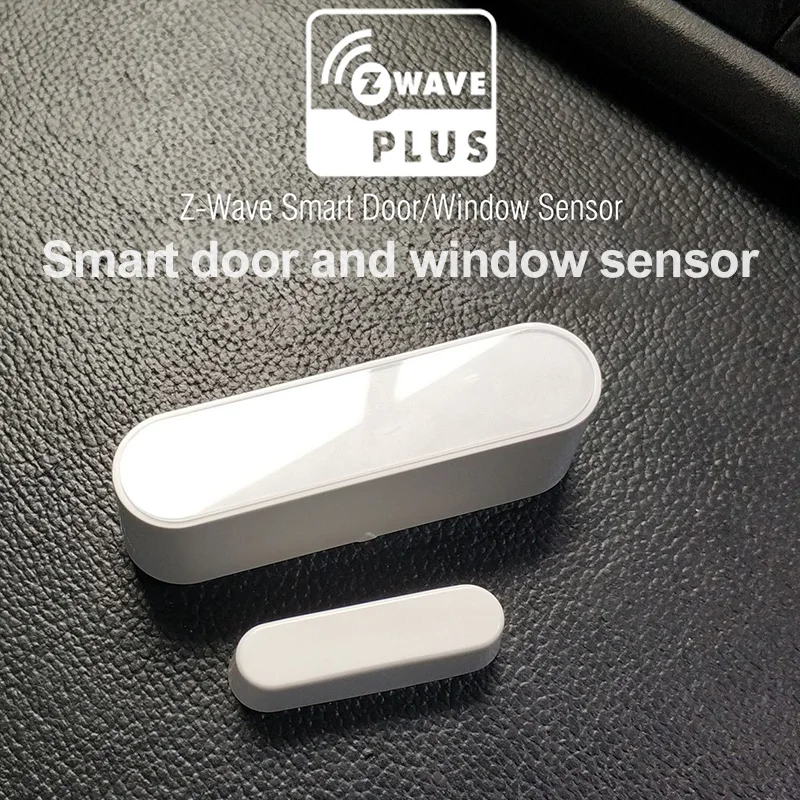

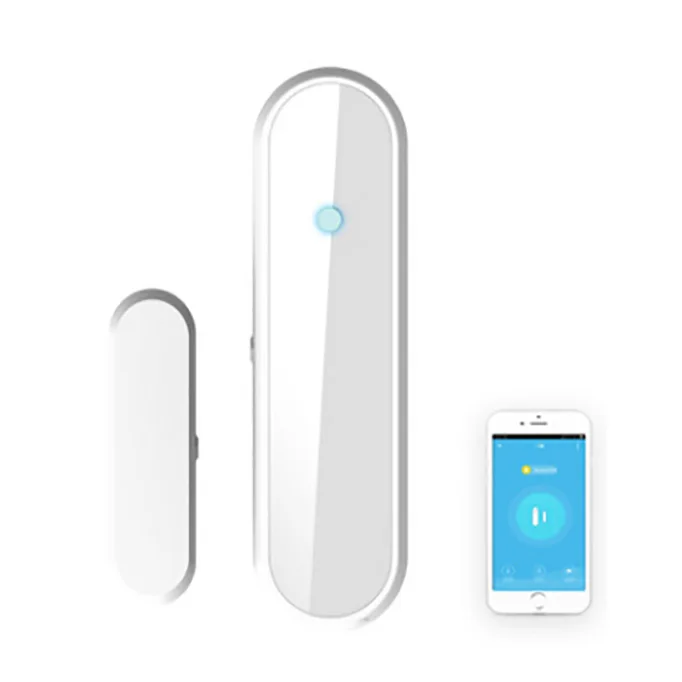

Умный датчик двери и окна Z-WAVE Home, датчик двери и окна, сигнализация Zwave, датчик двери, умный дом

Описание:

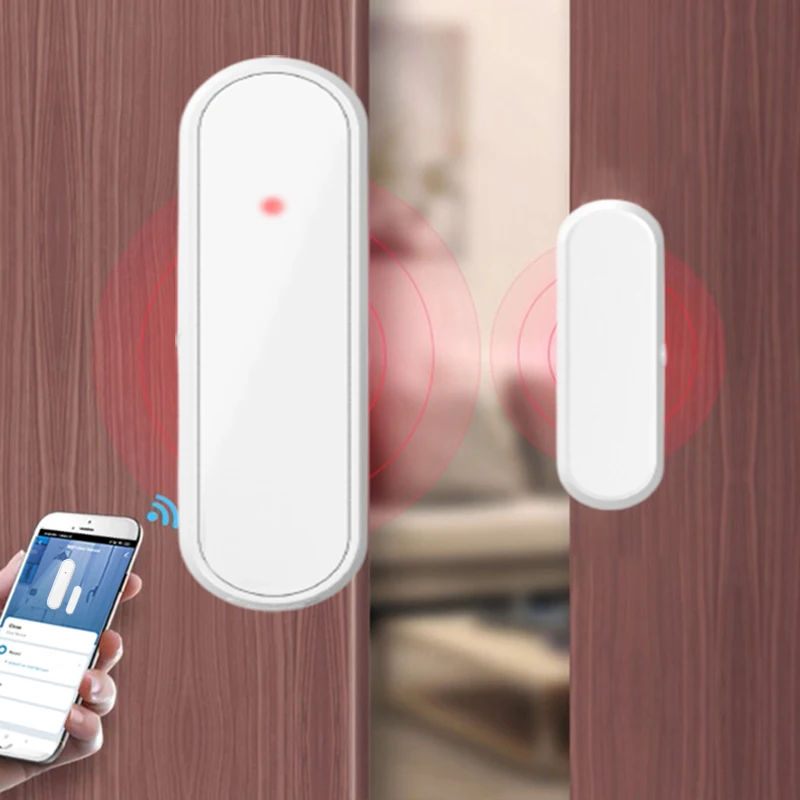

Дверной датчик-это интеллектуальное охранное оборудование, которое может передавать через сеть Z-Wave и радиоволны. В сетевой связи Z-Wave дверной датчик может быть подключен к любому шлюзу Z-Wave. Дверной датчик может отправлять сообщения на шлюз Z-Wave, а затем реализовывать связь с другими устройствами. В разных странах или регионах радиочастота отличается.Каждый датчик двери имеет уникальный идентификационный код. Когда мы добавляем или удаляем дверной датчик из шлюза, просто поместите его в диапазон Z-Wave сети шлюза. Затем мы можем легко найти датчик двери через идентификационный код устройства. В связи с шлюзом Z- Wave датчик двери может отправлять сообщения только на шлюз Z- Wave, но не может получать сообщения. При срабатывании будильника датчик двери отправляет сообщения на шлюз, затем шлюз Z-Wave Отображает текущее состояние дверного датчика. В то же время дверной датчик может осуществлять связь с другими устройствами через шлюз Z-Wave. Дверной датчик питается от батарей, с небольшим корпусом, и может быть легко установлен на окно или дверь. Когда дверь или окно открыты, датчик двери будет срабатывать, а затем связывается с другими устройствами для работы, чтобы реализовать цель защиты безопасности.Состояние светодиодный

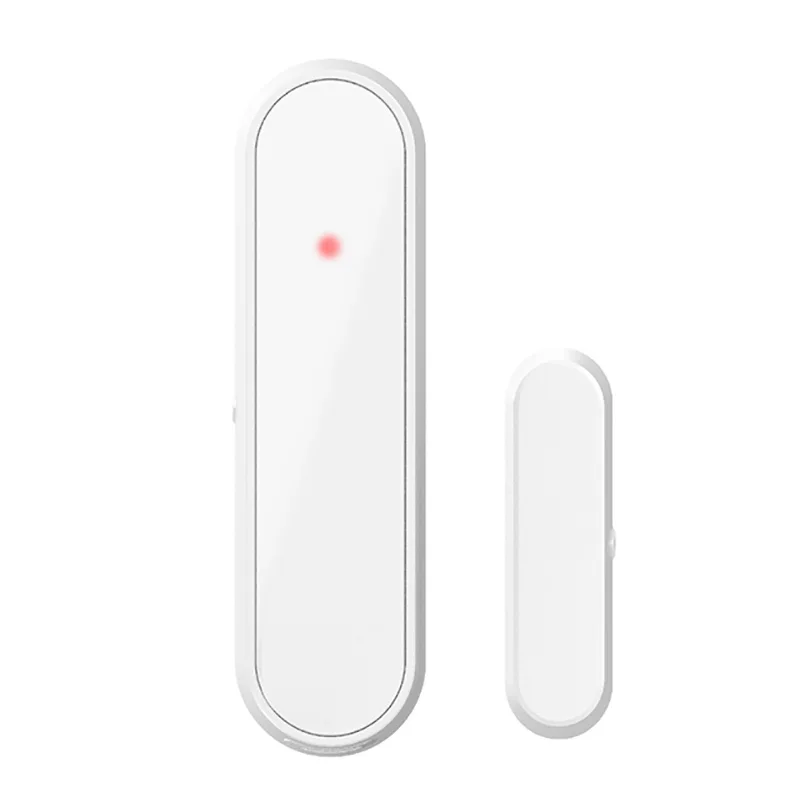

1. При срабатывании дверного датчика светодиодный индикатор мигает красным цветом 1 раз.

2. Когда датчик двери instal светодиодный с батареей, светодиодный фонарик будет flashredcolor5 раз.

3. Добавьте или удалите дверной датчик из сети Z-Wave, быстро нажав кнопку 3 раза, затем светодиодный индикатор мигнет красным цветом

5 раз.

4. Нажмите и удерживайте кнопку кода для 10-15s, затем датчик двери будет восстановлен до заводских настроек по умолчанию. Между тем, светодиодный монопод.

5. Нижнее белье, LEDlightswouldkeep "off" state.

Добавьте датчик двери в сеть Z-Wave

Дверной датчик может быть включен в сеть Z-Wave, нажав кнопку кода.

1) демонтируйте главный корпус дверного датчика, нажав кнопку разборки, затем установите батарею. После создания poweredon,pleasedonotoperateitwithin20s.

2)PlacedoorsensorwithinZ-wavenetworkrangroofgateway.

3) Установите z-волновой шлюз в режим включения (см. Руководство пользователя шлюза)

4) нажмите кнопку кода в дверном датчике три раза непрерывно, затем датчик двери войдет в режим включения. Между тем, светодиодный светильник будет мигать красным цветом пять раз включаться и выключаться поочередно.

Примечание: дверной датчик питается от аккумулятора, и, пожалуйста, используйте аккумулятор правильно, чтобы избежать взрывов. При обращении с батареей, обратитесь к специалисту по окружающей среде, пожалуйста.5) датчик двери будет обнаружен и включен в сеть Z-Wave.

6)Waitforgatewaytoconfigurethesensor.

Извлеките дверной сенор из Z-Wave Network

1)Makesuredoorsensorispoweredon.

2) Установите z-волновой шлюз в режим изоляции (см. Руководство пользователя шлюза)

3) Нажмите кнопку кода в дверном датчике три раза непрерывно, затем датчик двери войдет в режим изоляции. Между тем, светодиодный светильник будет мигать красным цветом пять раз включаться и выключаться поочередно.

4) подождите, пока шлюз удалит датчик.

Восстановите датчик двери до заводских настроек по умолчанию

Процедура сброса удалит всю информацию в сети Z-wave или шлюз Z-Wave и восстановит датчик двери до заводских настроек по умолчанию.

1. Снимите крышку главного корпуса дверного датчика.

2. Убедитесь, что датчик работает.

3. Пресс и удерживайте кнопку сброса в течение 10-15 секунд, затем светодиодный свет будет мигать красным цвет в 5 раз дольше времени включения и выключения попеременно.

4. Отпустите кнопку.

Примечание:

Во время процесса сброса убедитесь, что датчик двери работает постоянно.

Ассоциации

(Команда Association Class версии 2)

Этот датчик поддерживает 4 группы ассоциации. Каждая группа может быть поддерживает 5devicesmax.

Это влияет на то, что когда датчик срабатывает, все устройства, связанные с ним, получат соответствующие отчеты. Благодаря ассоциации дверной датчик может управлять другим сетевым устройством Z-Wave, e.g.aalarmdevice,wallplug,lampetc.

Группа 1-это сервис lifeline, который присваивается датчику (детектору двери/окна) статус-открыть/закрыть. Он позволяет датчику отправлять отчеты и показания в шлюз Z-Wave при everthesensoristriggered.ThisGroupSupport: NOTIFICATION_REPORT

BATTERY_REPORT SENSOR_BINARY_REPORT DEVICE_RESET_LOCALLY_NOTIFICATION

Группа 2 позволяет отправлять команды управления соответствующим устройствам, таким как релейный модуль, освещение и т. д. эта группа связи настроена через Расширенные параметры 1 и2. Поддержка группы: BASIC_SET.

Группа 3 позволяет отправлять уведомления на соответствующие устройства в thisgroup.ThisGroupSupport:NOTIFICATION_REPORT

Группа 4 позволяет отправлять уведомления на соответствующие устройства в thisgroup.ThisGroupSupport:SENSOR_BINARY_REPORT

Расширенная конфигурация

1. Настройка задержки выключения

Этот параметр конфигурации может быть использован для регулировки количества задержки до передачи команды OFF. Этот параметр может быть настроен со значением от 0 до 65535, где 0 означает отправить команду немедленно и 65535 означает

65535 секундная задержка. Функция: вкл/выкл. Параметрический номер: 1. Параметрический Размер: 2 байта

Доступно: 0-65535(inseconds,each1s).

Настройка: 0(s)

2.BasicSetLevel

Команда Basic Set будет отправлена там, где есть значение, когда дверь/окно будет открыта или закрыта, контроллер Z-Wave или шлюз Z-Wave будут считать это для рассмотрения; Например, если модуль лампы получает базовую команду набора, значение которого является нормальным. Функция: BasicSet

Параметрический номер: 2

Параметрический Размер: 1 байт

Доступные настройки: 0, 1 - 99 или 255,0-ВЫКЛ, Функция шумоподавления или выключения устройства; 1 - 99 или 255-ВКЛ (устройство бинарного переключателя)

; DimLevel (Многоуровневое устройство)

Настройка: 255

NotificationCommandClass как только детектор обнаруживает, что магнит датчика должен быть открыт, он willsendNOTIFICATION_REPORTandSENSOR_BINARY _ сообщает узлам lifeline, чтобы сообщить, что происходит вторжение. Когда магнит будет закрыт, NOTIFICATION_REPORT и SENSOR_BINARY_REPORT будут снова отправлены в узлы inlifeline.

Для соответствия серии Z-Wave 300, также реализуется бинарный

Характеристики:

Мощность: CR2-3Vx1

Стандартный ток: 1uA

Аккумулятор: 1 год

Радиосвязь: Z-Wave

Радиочастота: 868,4 MHzEU; 908,4 MHzUS;

921,4 MHzANZ; 869,2 MHzRU

Совместим с 300 сериями и 500 сериями

Радиус действия: >60 м наружный,> 30 м внутренний

Рабочая температура: 0-40 ℃

Storagetemperature:0-60 ℃

Техническая информация

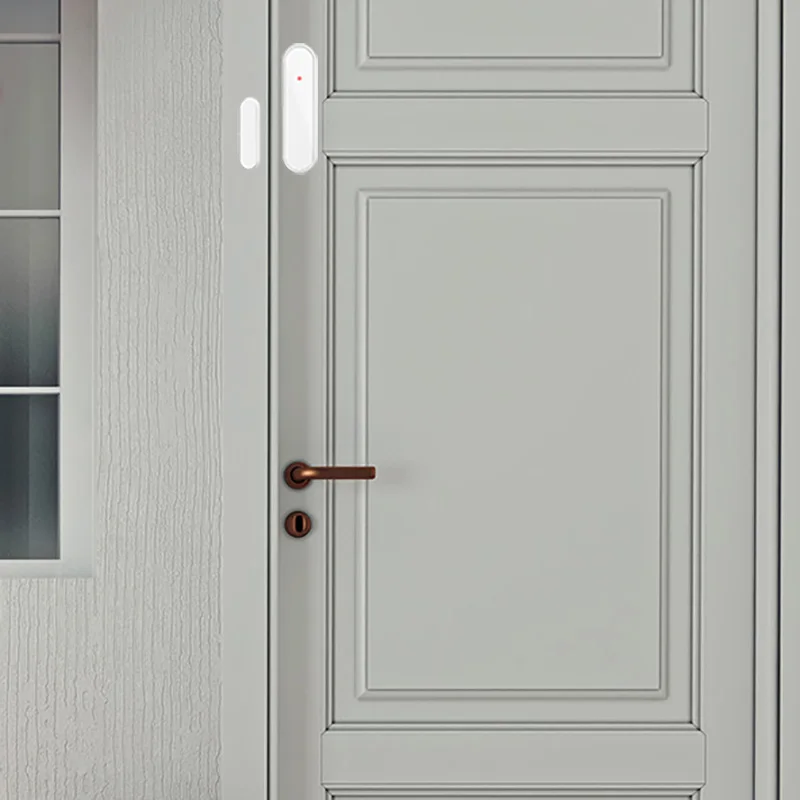

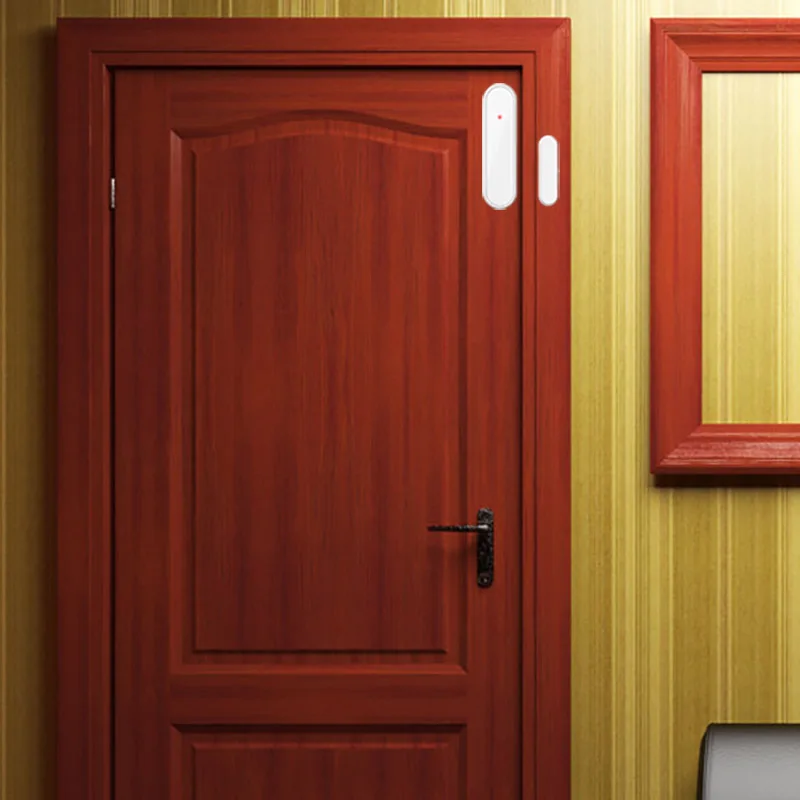

Устанавливается на дверь или окно

Питание от аккумулятора

Легко устанавливается с помощью винтов или наклеек

Связывайтесь с другими устройствами через шлюз

Совместим с любой сетью Z-Wave

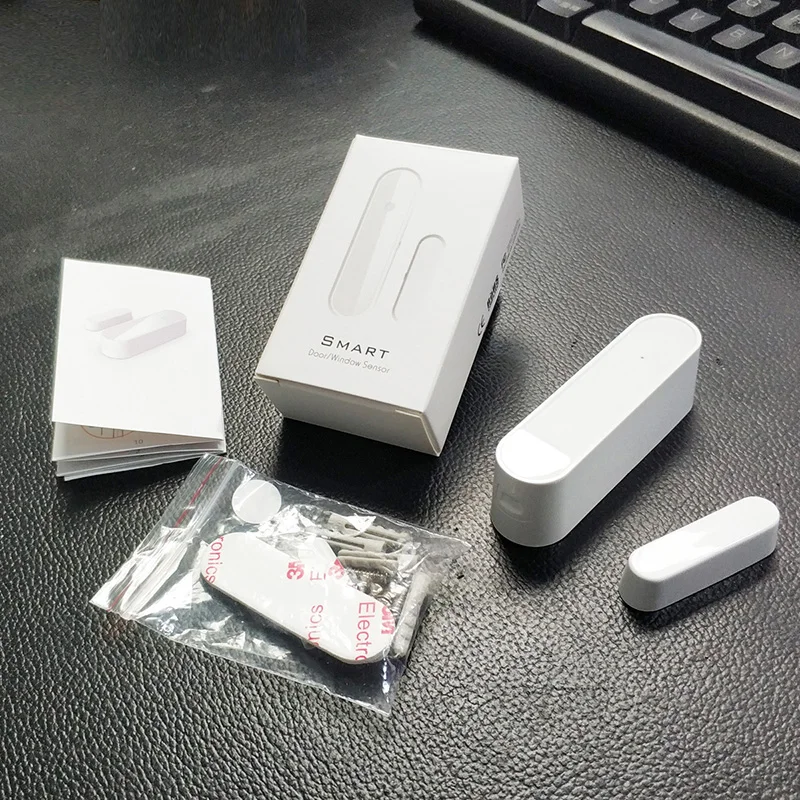

Посылка включает в себя:

1. При установке дверного датчика Расстояние между основным корпусом и датчиком.

2. Когда дверь закрыта, то есть, расстояние между основным корпусом датчика двери и замком менее 2 см, приложение будет displaydoorisclosed.

3. Когда дверь открывается, то есть, расстояние между основным корпусом датчика двери и замком составляет более 2 см, приложение будет отображать дверь открывается. Шлюз Throught, дверной датчик может связываться с ip-камерой для съемки и записи видео, sirentoalarm.

4. Убедитесь, что дверной датчик находится в диапазоне Z-Wave network ofgateway.

Советы по использованию батареи

Срок службы батареи дверного датчика составляет приблизительно 1 год. Уровень мощности аккумулятора будет отображаться в шлюзе. Красный значок означает, что аккумулятор нуждается в замене, а затем мобильное приложение получит сообщение «уровень мощности низкий, пожалуйста, не забудьте заменить аккумулятор» от шлюза. Чтобы избежать ложной тревоги, перед заменой батареи, пожалуйста, отключите связь между дверными sensorwithowithowers.
