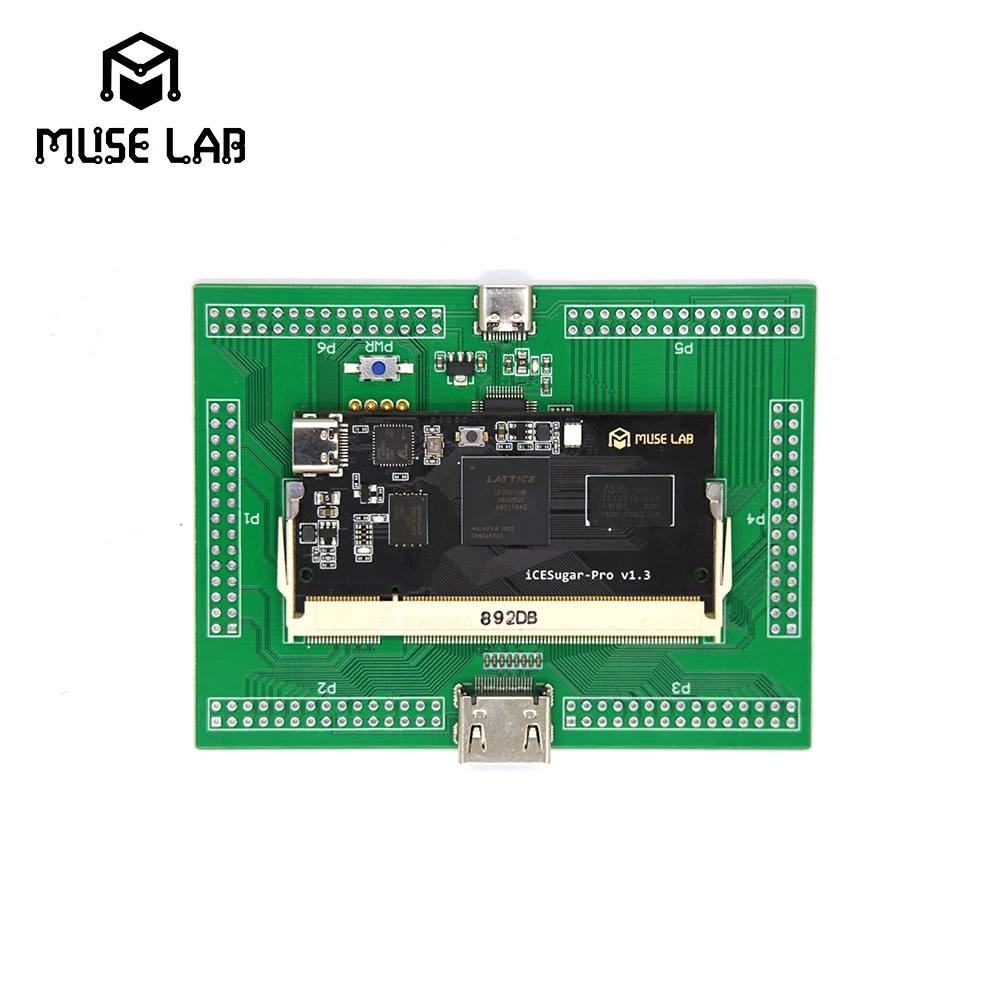

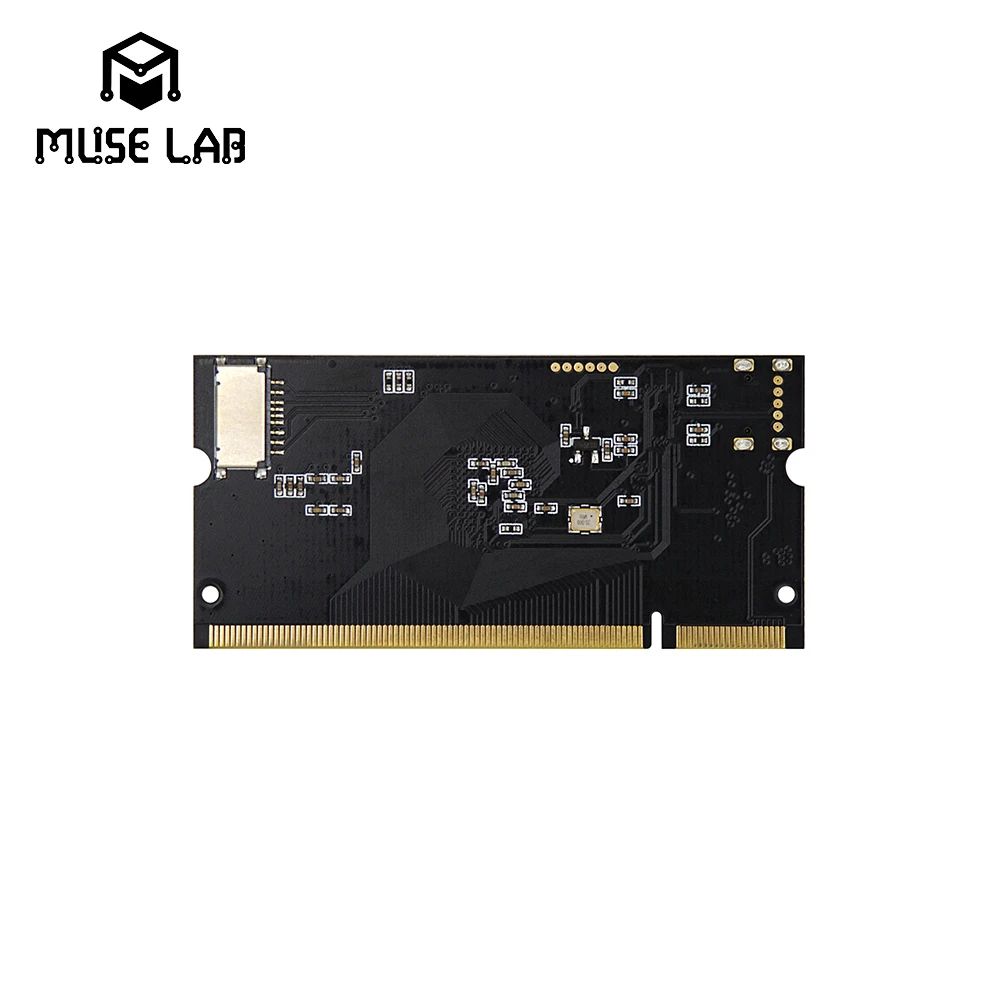

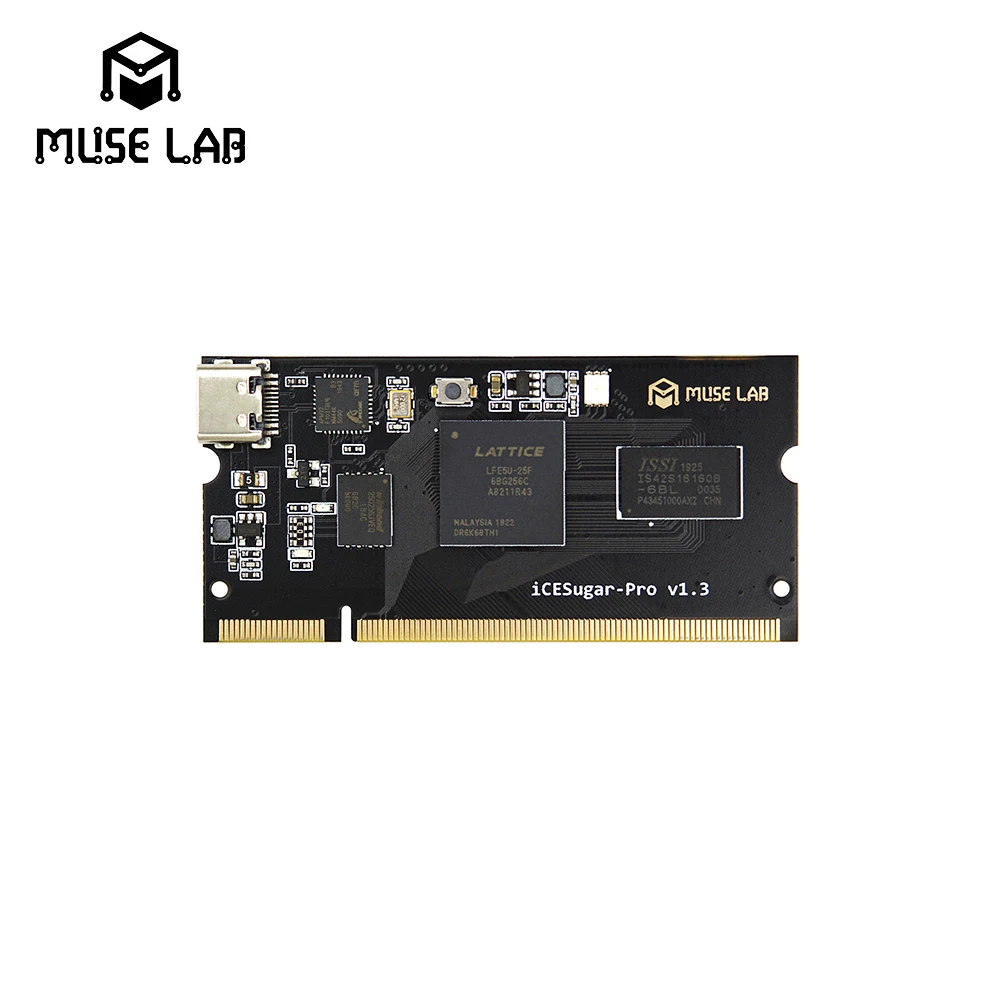

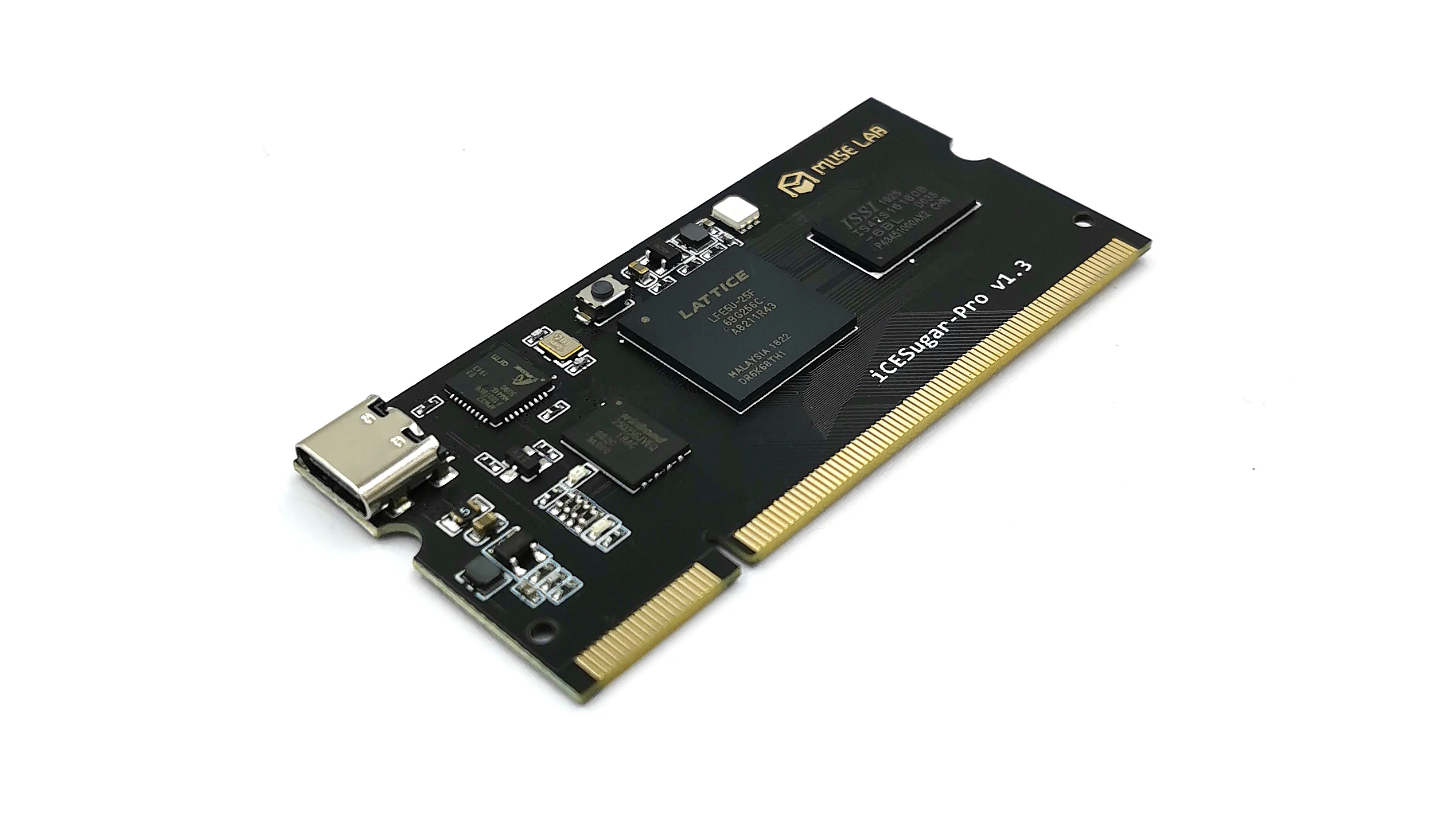

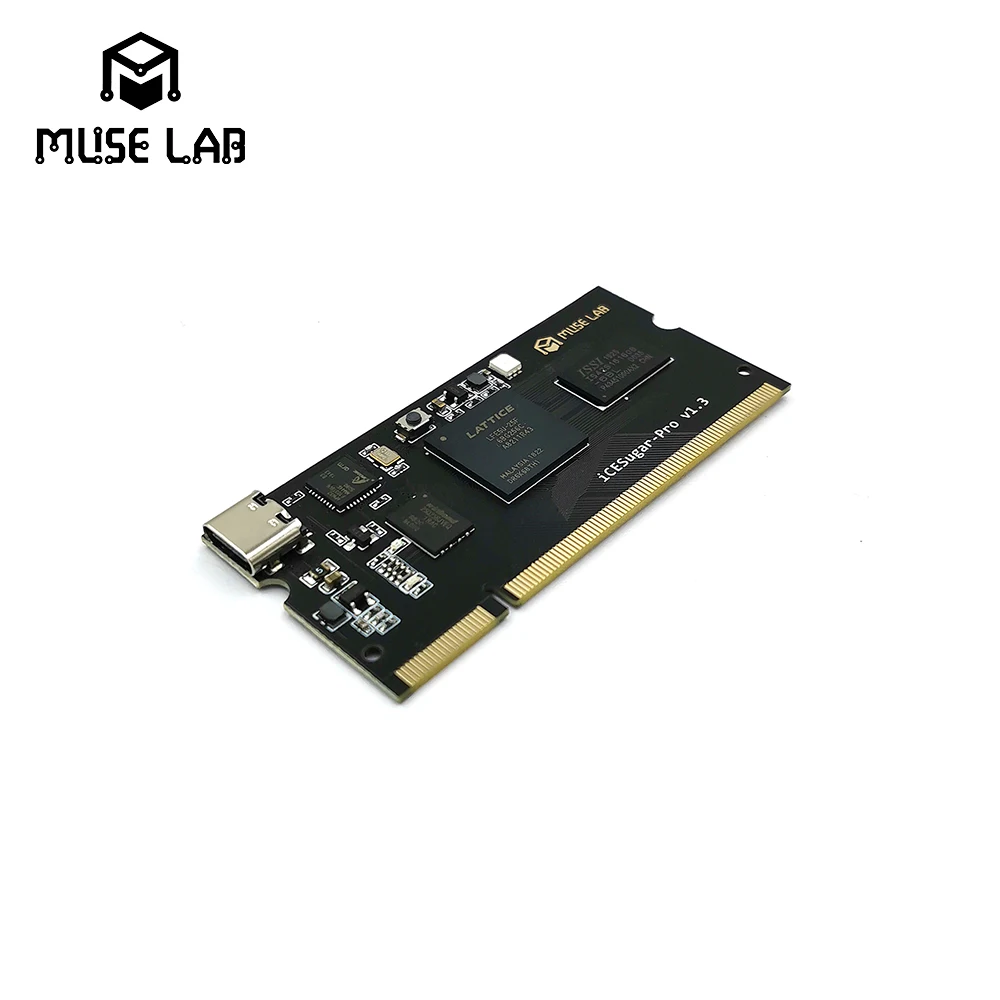

Макетная плата iCESugar-Pro FPGA, решетчатый модуль ECP5 FPGA RISC-V Linux SODIMM

Представление

ICESugar-Pro-это макетная плата FPGA, основанная на решетке LFE5U-25F-6BG256C, выпущенной Muse Lab, которая полностью поддерживается программной цепочкой с открытым исходным кодом (yosys & nextpnr). Эта плата разработана в форме DDR SODIMM с 106 полезными IOs и встроенными 32 Мб SDRAM. Она может запускать RISC-v Linux. Встроенный отладчик iCELink (на базе ARM Mbed DAPLink) поддерживает программирование перетаскивания. Вы можете просто перетащить bitstream FPGA в виртуальный диск для программирования. А с дополнительным последовательным портом USB CDC, непосредственным подключением к FPGA, вы можете использовать только один кабель TYPE-C для разработки и тестирования.

Особенности

● Решетчатый основной чип LFE5U-25F-6BG256C, 24K LUT/128KB SPRAM/PLL/ SPI/I2C/DSP/PWM ● Встроенный отладчик iCELink, Поддержка программирования перетаскивания, последовательный порт USB CDC и JTAG ● Встроенный 32 Мб SDRM и может работать с RISC-v Linux ● Встроенная 32 МБ SPI-Flash W25Q256 ● Дизайн в форме DDR SODIMM с 106 полезными IOs ● Полностью Используйте цепочку инструментов с открытым исходным кодом для разработки

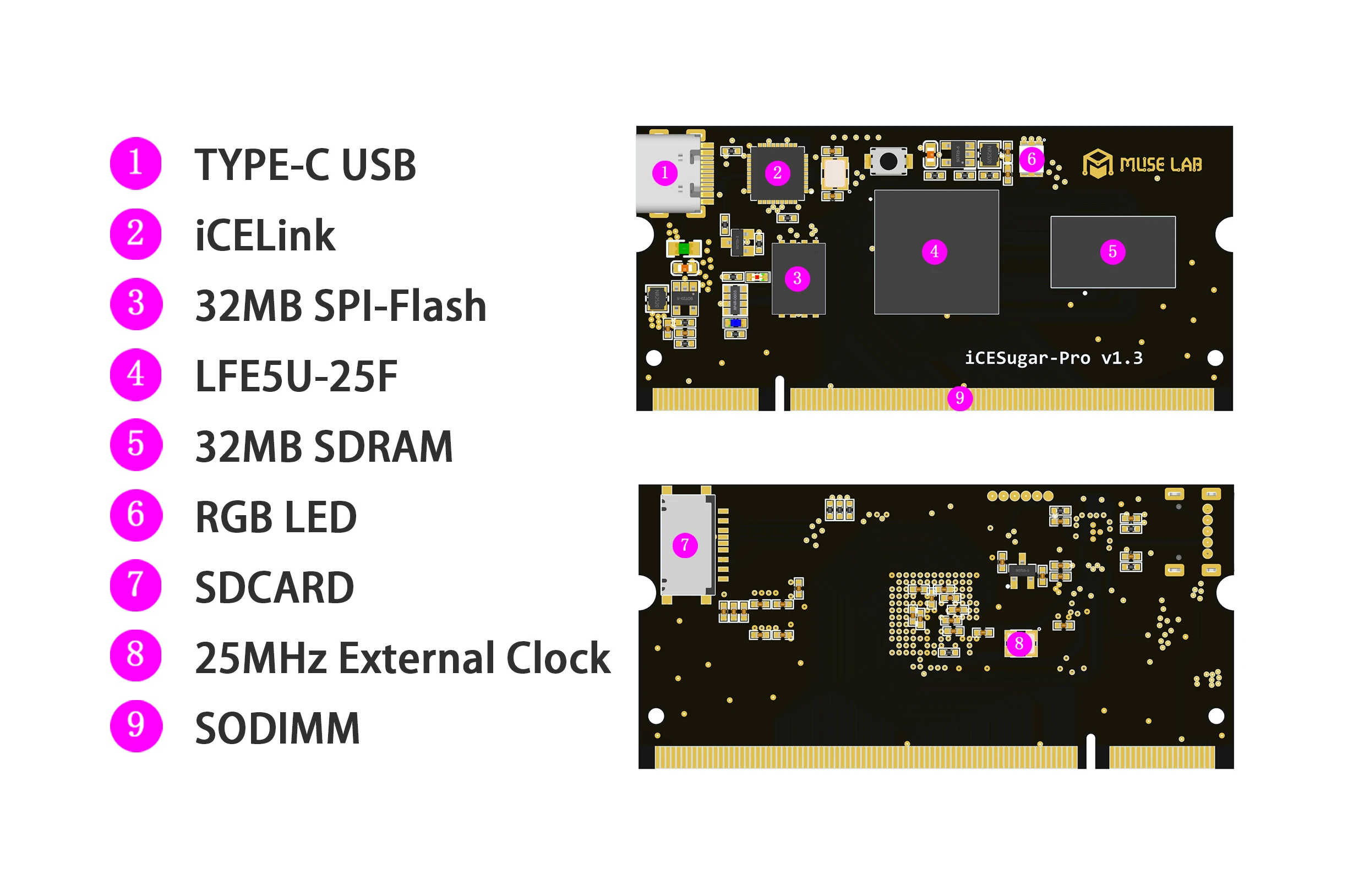

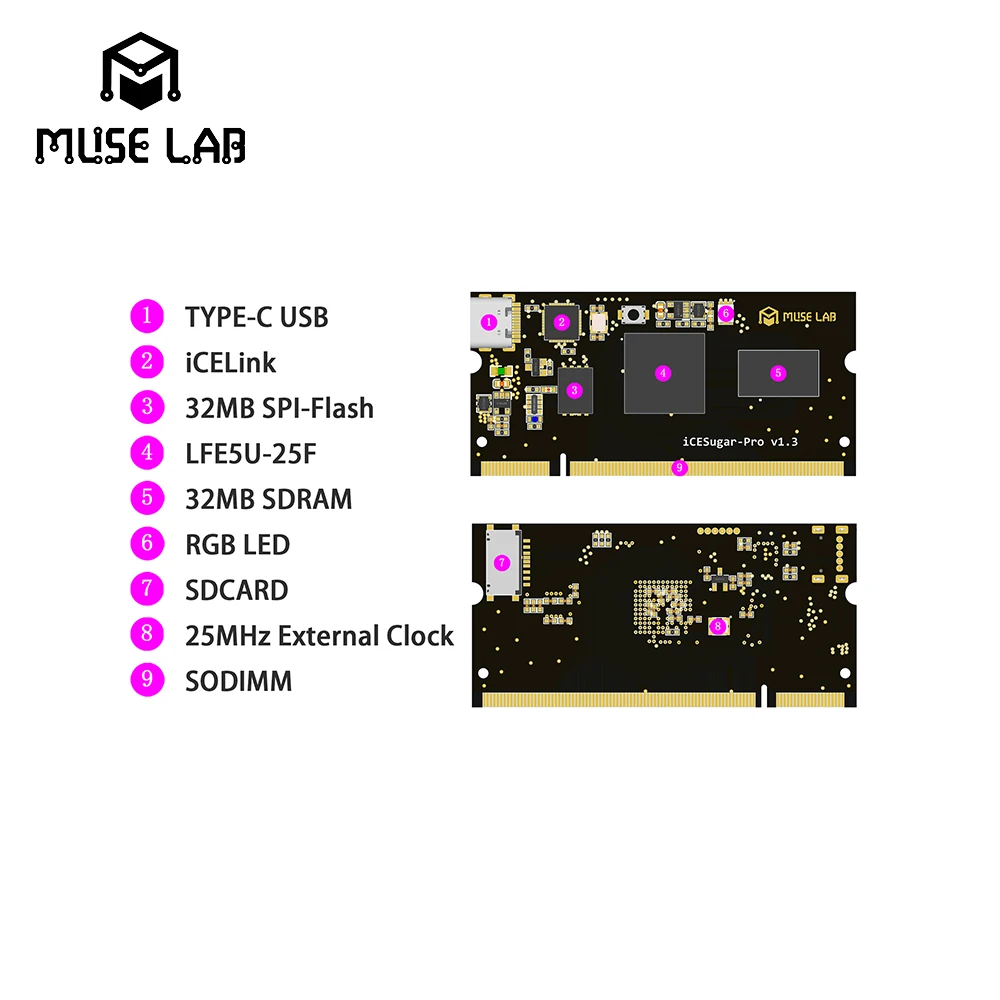

Схема

Параметры
