Упаковочный лист

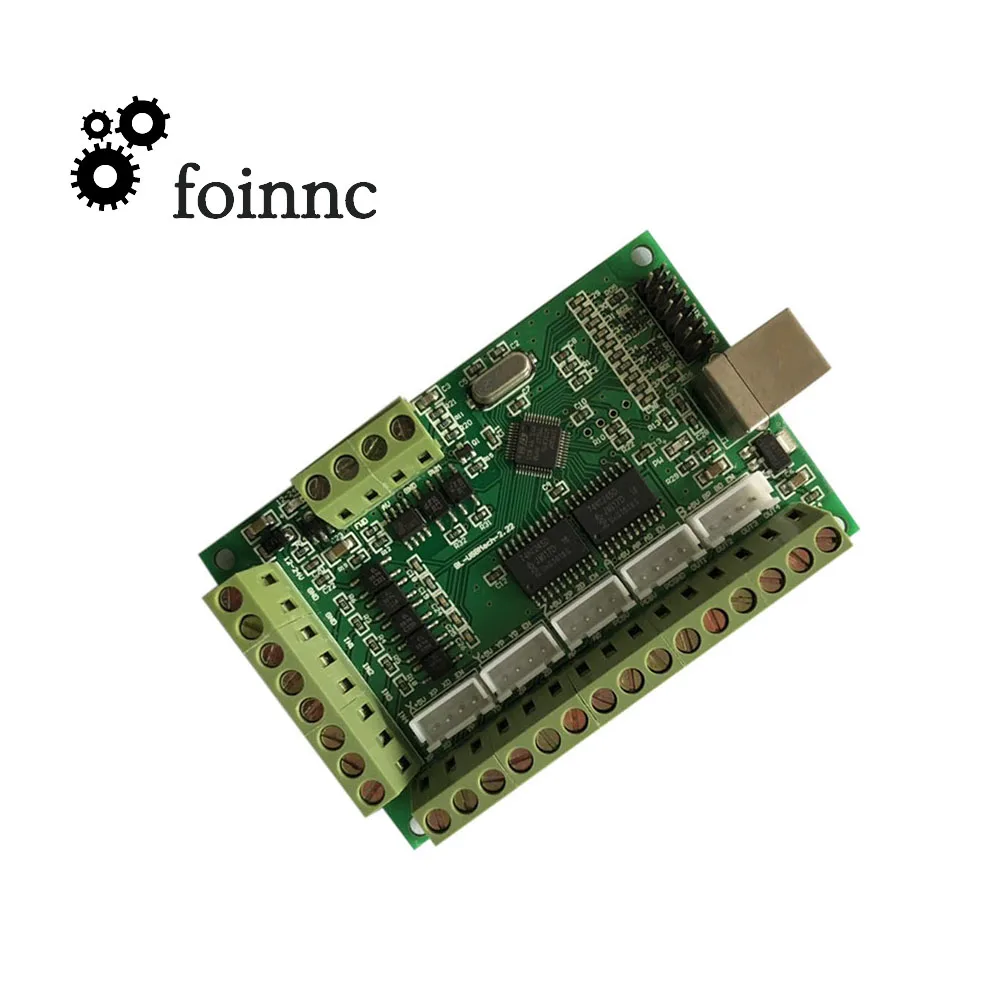

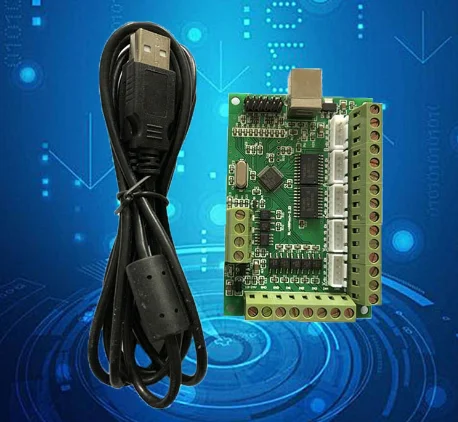

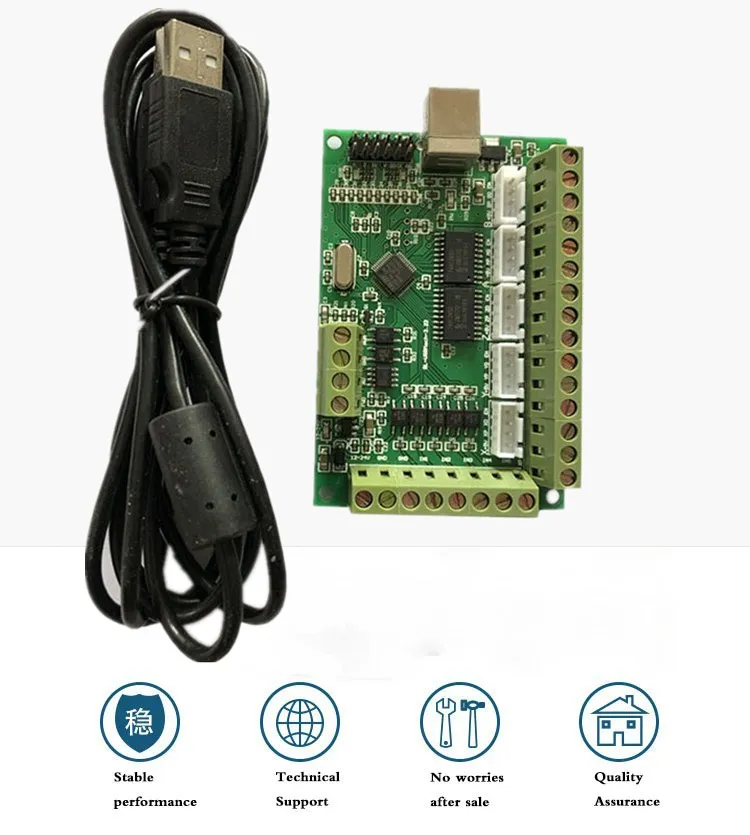

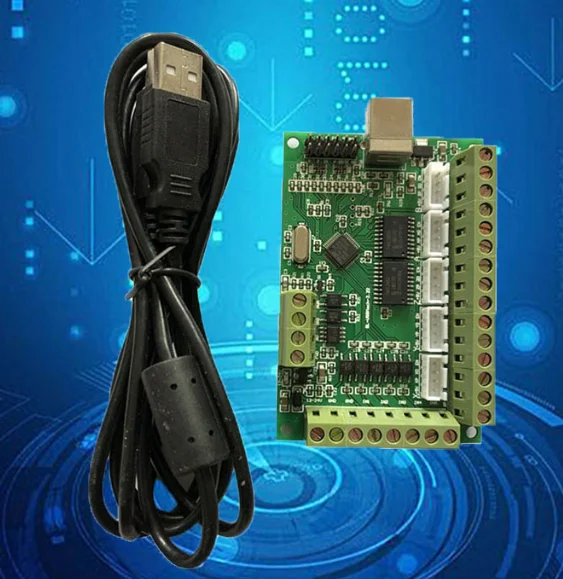

1 шт. 95 плата + 1 шт. USB кабель


Функции и особенности:
1. Полностью поддерживает программное обеспечение MACH3. 2. Поддержка windows XP, WIN7, WIN8, WIN10, поддержка 32 бит и 64 бит системы, И планшетный ПК. 3. Широкий диапазон внешнего напряжения питания, 12 - 24 В, и имеет функцию обратного подключения. 4. Все входные сигналы разделены фотосоединителями, могут быть подключены к Estop, зонд и ограничительные переключатели. Чтобы ваш компьютер был в безопасности. 5, 0-10 в аналоговый выход напряжения (фотомуфта отделена), может быть подключен к преобразователю частоты, используя для управления скоростью шпинделя. 6. Выход PWM доступен (фотомуфта отделена, 5 В), может использоваться для управления контроллером скорости шпинделя, который управляется PWM. 7. Доступны четыре выходных порта, можно подключить к релейным модулям с Фотомуфты, для контроля потока и тумана и т. Д. 8. Может быть подключен к драйверам шагового двигателя с помощью общего анода или общего Входное соединение катода. Примечание: драйверы шагового двигателя должны иметь фотомуфты для ввода. 9 、 также предоставляем 5 оси XH2.54-4P 2,54 мм разъем, делает его легко подключиться к шаговый двигатель драйверы для ваших устройств. 10. Все названия портов печатаются на доске, их легко использовать.

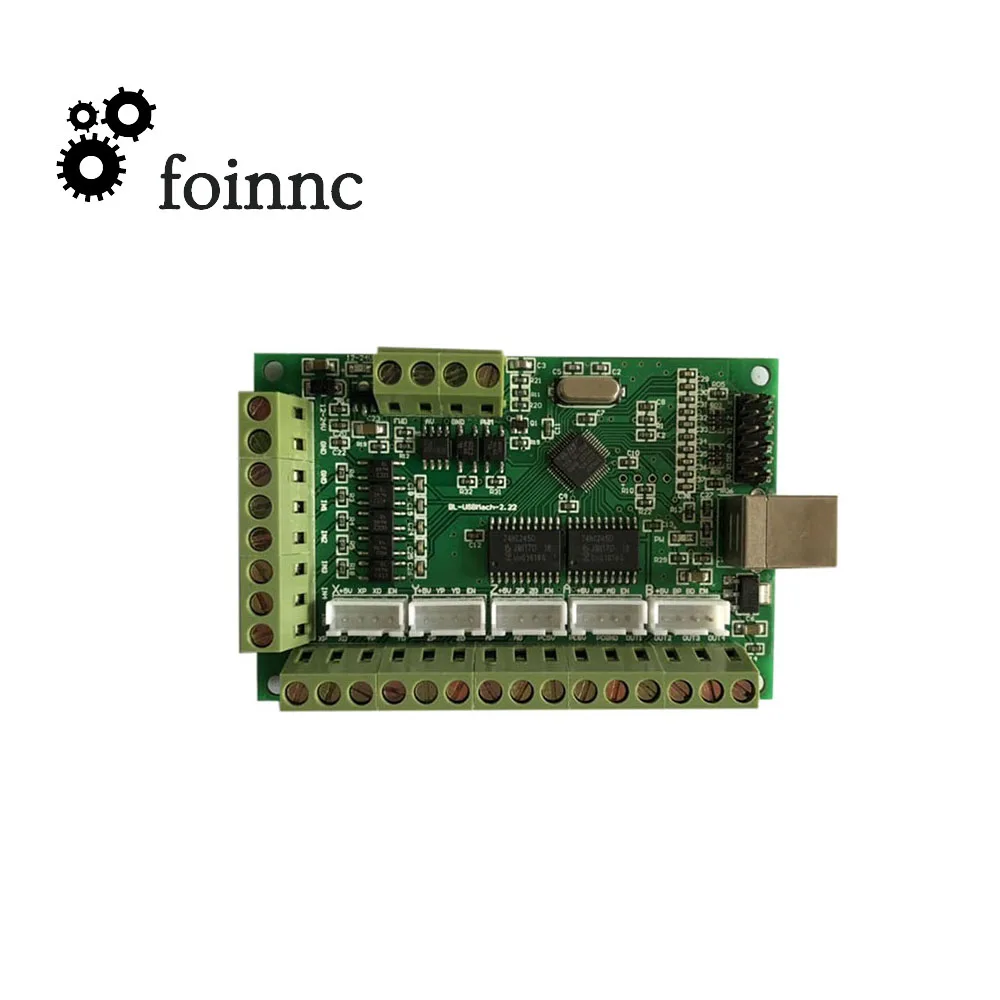

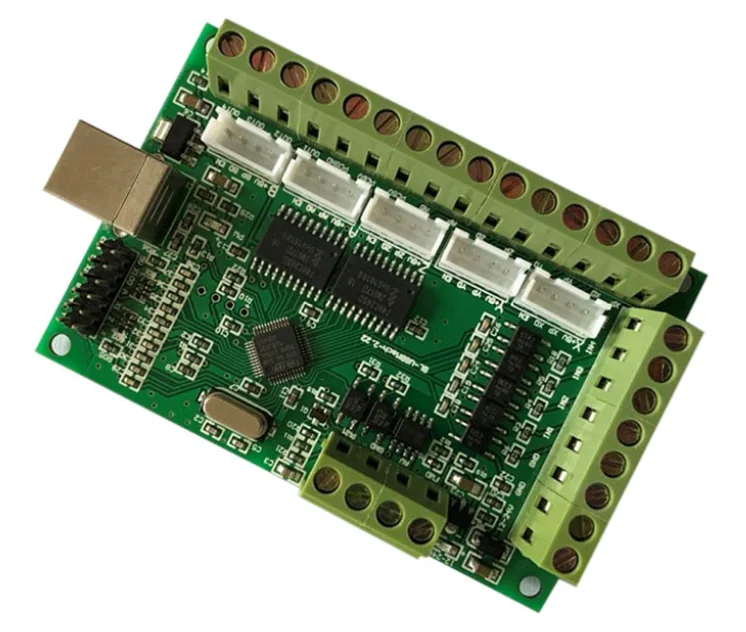

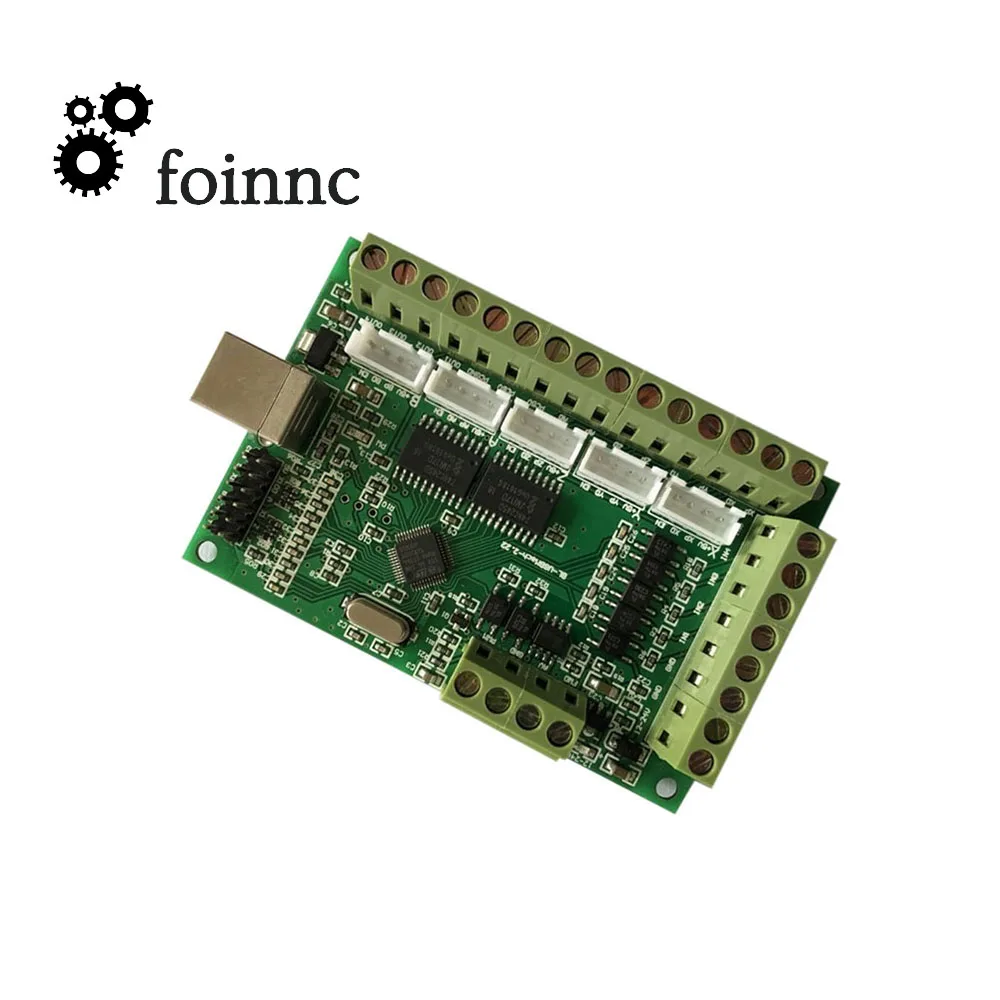

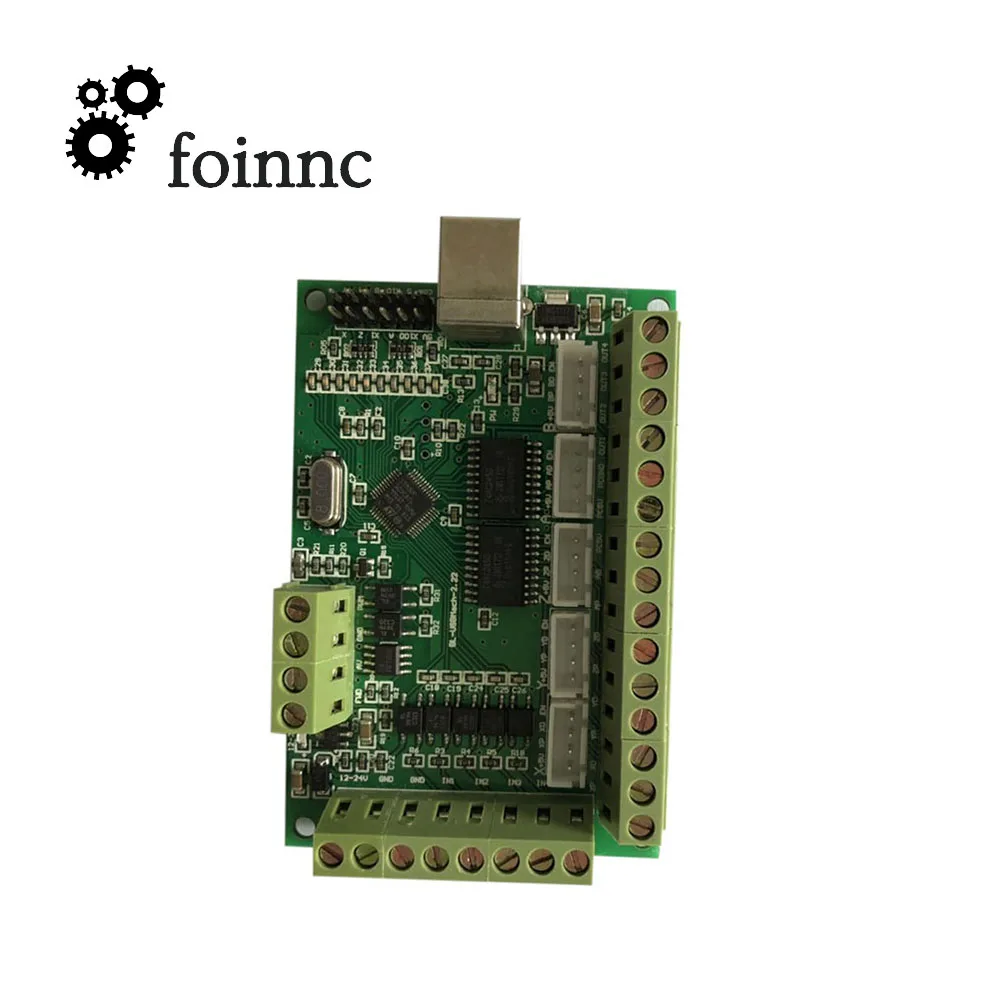

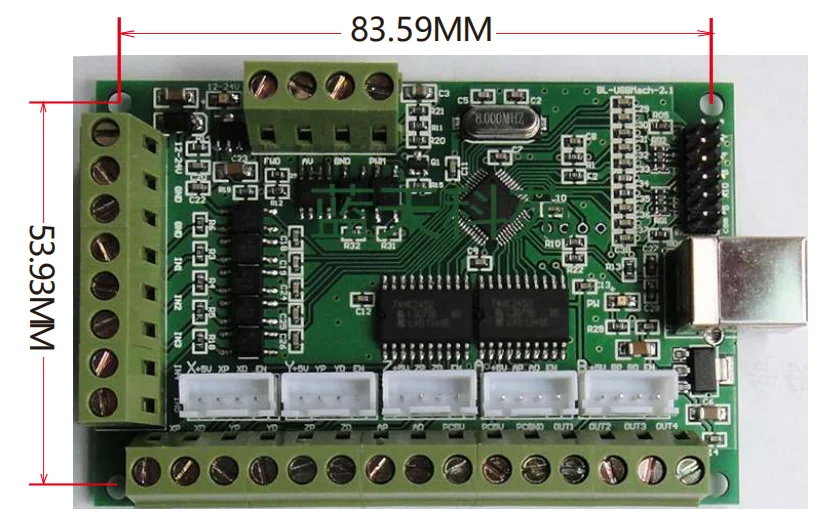

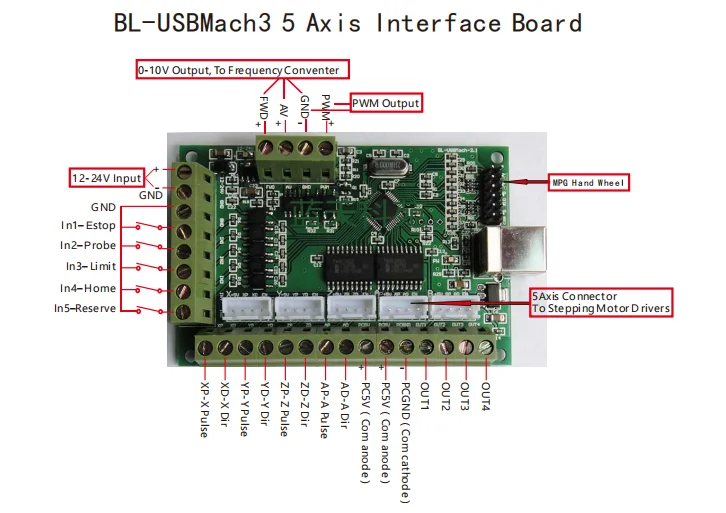

Внешний вид и размер изделия

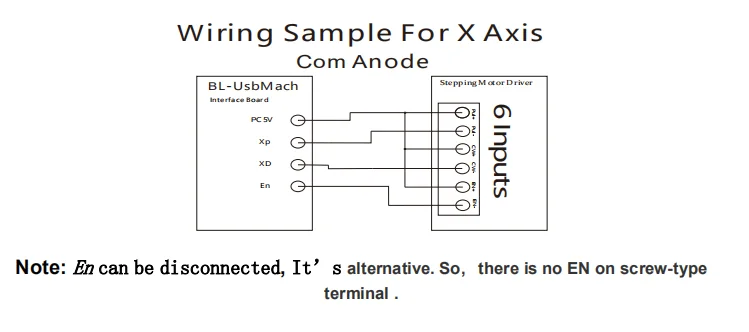

Схема подключения:


Настройки для MACH3
A. Установка программного обеспечения и драйвера MACH3:

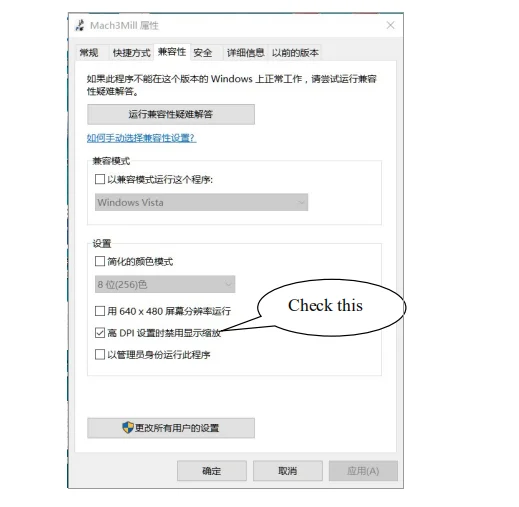

1. Установка программного обеспечения MACH3: как показано на рисунке выше. Обычно устанавливается MACH3, до тех пор, пока не появится выше firgure, не проверяйте первый чекбокс (LoadMach3Driver) и другой 3 чекбокса не могут быть проверены. 2. Скопируйте все файлы в папку «драйвер и настройки BL-USBMach3», чтобы установить папку MACH3 и заменить старые файлы. После обработки файлов настроек настройки для MACH3 выполнены в основном. И нет необходимости устанавливать Mach3 программное обеспечение снова, что путь показан ниже. 3. Установите Совместимость:

Запуск программного обеспечения:

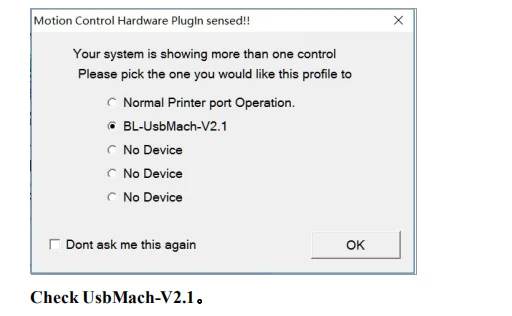

Подключите usb-кабель к межлицевой панели и запустите программное обеспечение MACH3, когда появится:

Настройка скорости:
В выпадающем меню MACH3 нажмите кнопку PluginCtrol>BL-USBMach, и этот интерфейс будет Появляются:

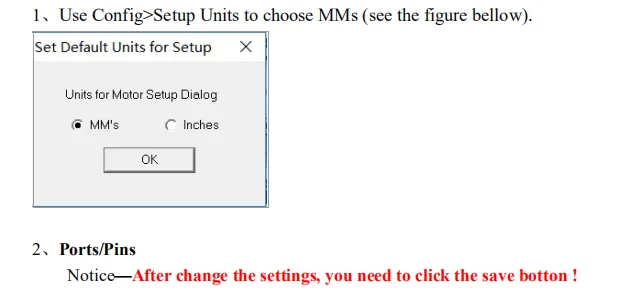

Вам нужно перезагрузить программное обеспечение Mach3, чтобы активировать новую скорость. Если вы не меняете скорость, обычно это 65 кГц. Настройка Mach3:

(A) выходы двигателя: Настройте, как на изображении ниже:

Здесь вам не нужно заполнять степпин и дирпин. DirLowActive-Используйте для изменения направления поворота шагового двигателя. Steflowactive --- проверьте его при подключении шагового двигателя с помощью обычного анода; И Не проверяйте при использовании обычного катода. Примечание: направление поворота шагового двигателя связано с тем, что шаговый двигатель И драйвер подключен, если направление не правильное, вы также можете изменить способ подключения (Просто измените A, B фазу). Рекомендуется использовать общий анод для подключения драйвера шагового двигателя.

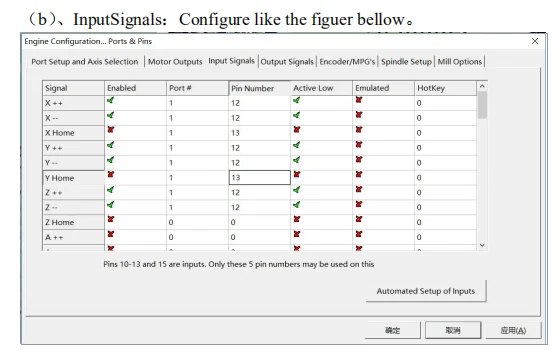

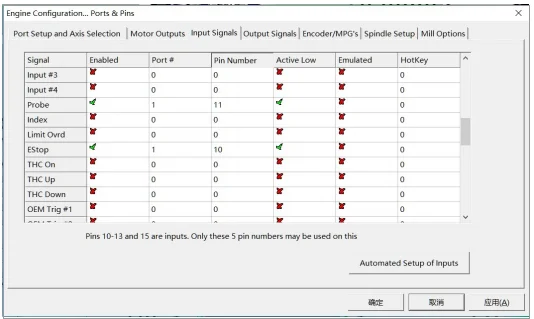

Здесь 10, 11, 12, 13, 15 соответственно представляют 1, 2, 3, 4, 5 на интерфейсной плате. Вы можете использовать любой вход для того же входного сигнала. Например, для X + +, если вы заполните 12, Означает, что вы используете IN3, если Вы заполняете 13, это означает, что вы используете IN4 для X +.

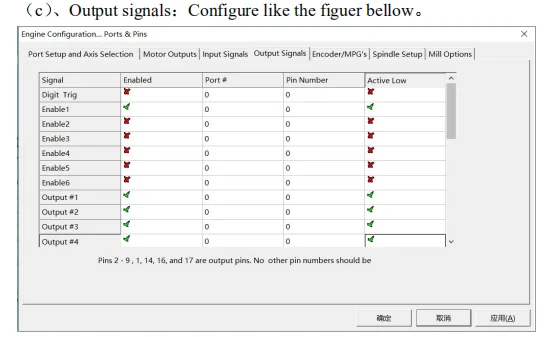

Enable1: Включите Драйвер шагового двигателя. Если вы проверяете его, при вспышке кнопки «Reset», Он отключит Драйвер шагового двигателя. Если вам не нужна эта функция, не проверяйте ее. Выход #1, выход #2, выход #3, выход #4-4 выхода s. Если настроить, как на рисунке выше, Когда он действует, это напряжение будет низким, или оно будет высоким. Если вы проверите «Актив», они Ведите себя противоположно.

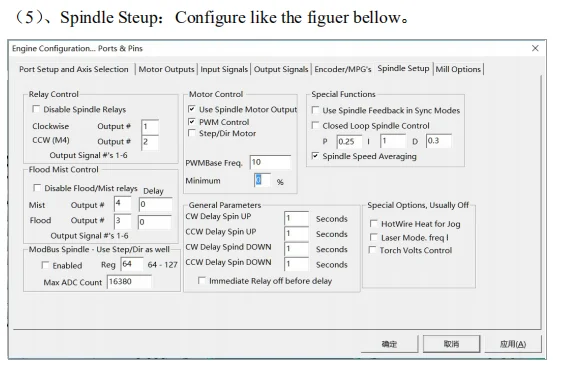

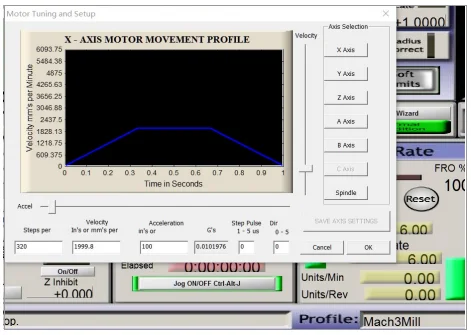

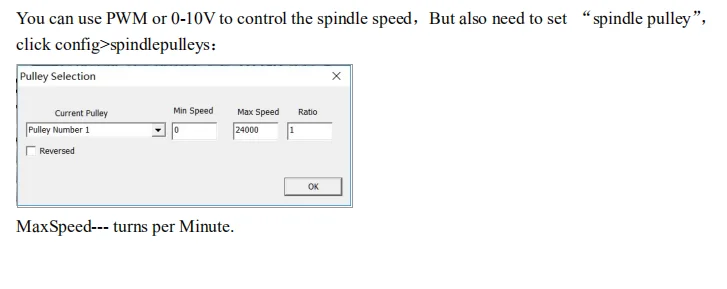

3. Поворот и настройка мотоцикла: Mach3 шаги на мм = Mach3 шаги на rev x двигатель revs на мм Е. Г. В том случае, если она движется 5 мм на rev, мотор 1,8 градусов за шагом, и Драйвер шагового двигателя установлен До 8 микростеп, затем ниже находится Настройка преломления. 320 = 200*8/5

«Шаги на» означает шаги на мм. Настройки для других asix одинаковые. Не забудьте нажимать кнопку «сохранить» каждый раз!

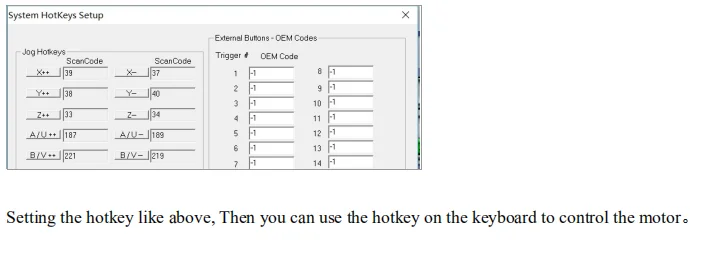

Настройка горячих клавиш системы:

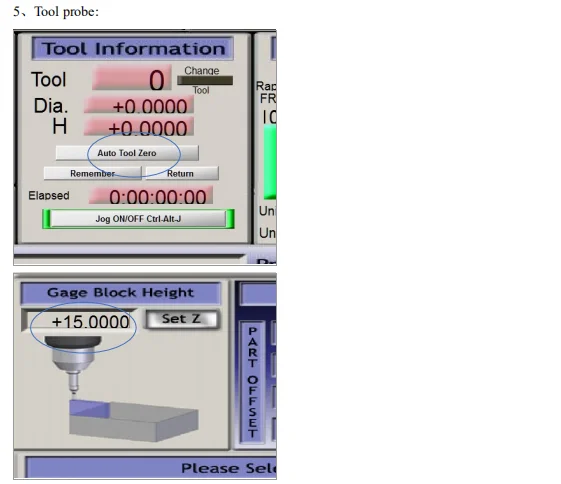

И вы должны установить высоту блока gage на экране 'Offsets Alt5'. Когда вы нажимаете Кнопка «авто инструмент», затем он будет зондировать. Дополнительные инструкции см. В руководстве по эксплуатации MACH3.

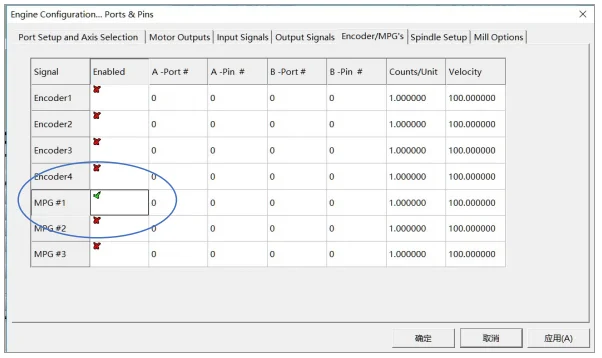

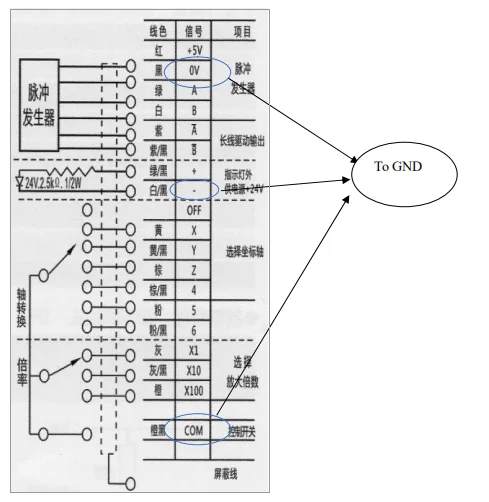

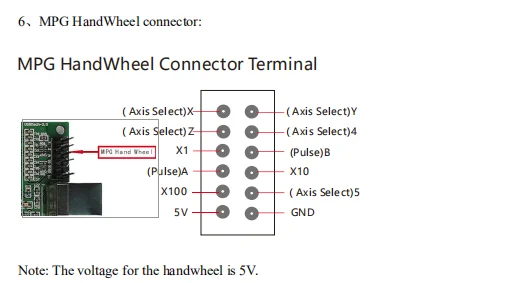

Пожалуйста, обратите внимание на это: 0 В (для импульса), COM, '-' (для светильник) все соединяются вместе и подключаются к GND на Разъем маховика платы интерфейса he UsbMach. И Соедините + 5 В, '+' вместе, и подключите к 5 В на ручном соединителе UsbMach Интерфейсная плата. И подключите все остальные клеммы только в соответствии с именем клеммы. Настройки на маховике 3 для маховика: Все, что вам нужно сделать, это просто проверить на рисунке ниже:

До сих пор, если вы поворачиваете маховик, Координата на программном обеспечении Mach3 должна быть изменена.
Расширение входов

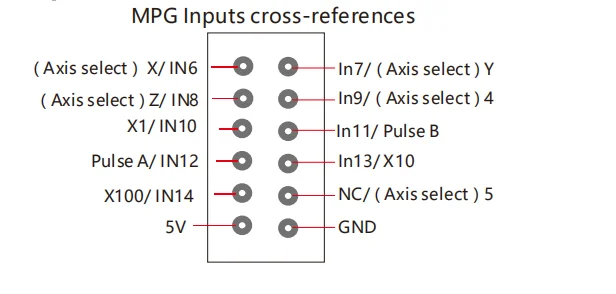

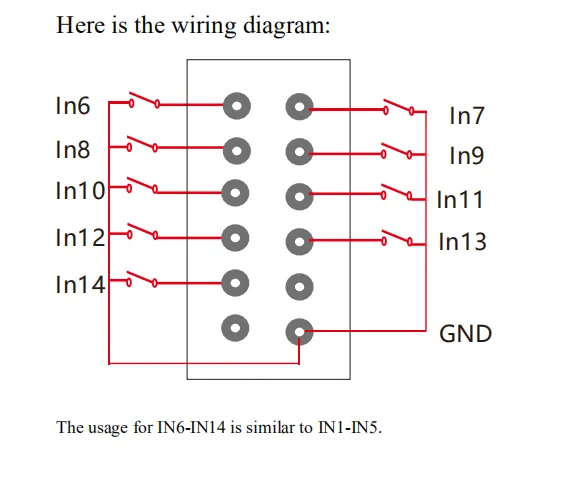

Вы также можете использовать разъем маховика в качестве входов. Таким образом, у нас есть еще 9 новых входов: IN6-IN14. Примечание: Так как эти 9 входов не отделены фотомуфтами, поэтому правило для использования Is: 1. Просто можно подключить к переключателям. 2. Не может вводить напряжение или подключаться к другим Общая земля. 3. Провод не может быть слишком длинным. 4. Так, не используйте их в качестве лимита, дома. Зонд как можно скорее. Рисунок ниже-это перекрестные ссылки при использовании разъема маховика как Входы:
