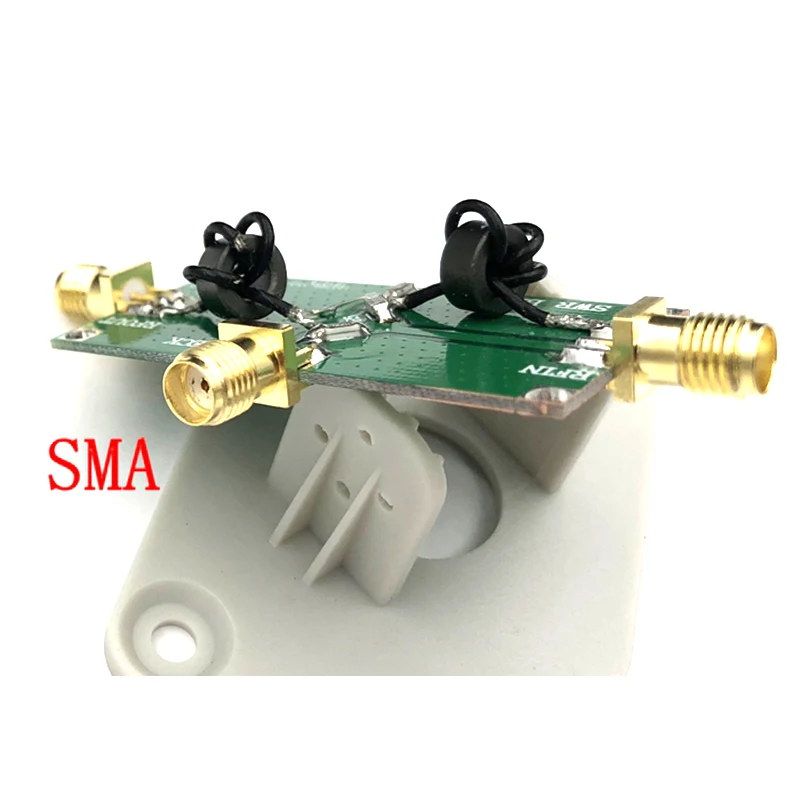

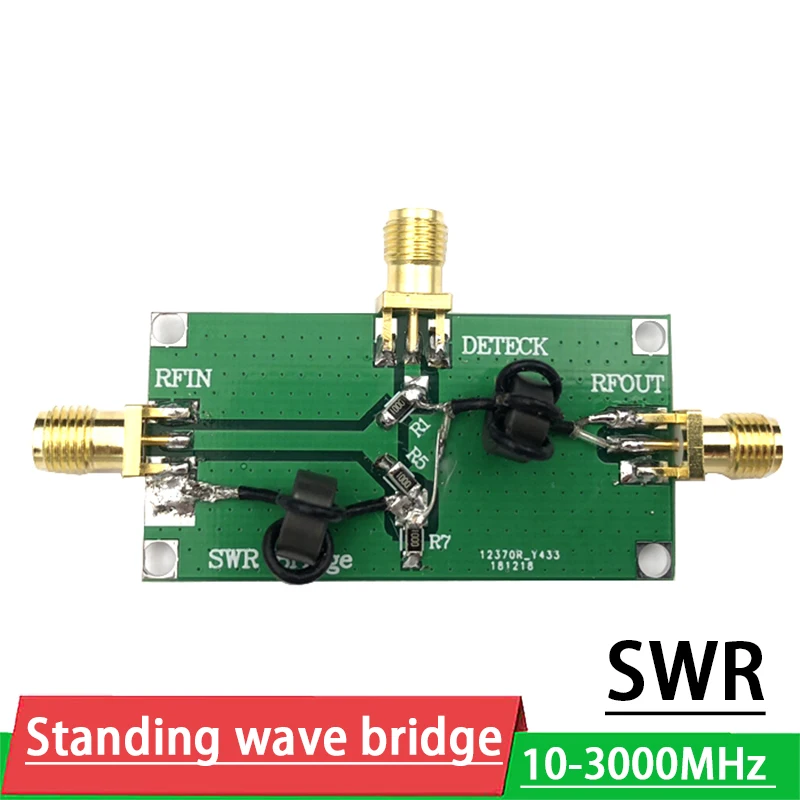

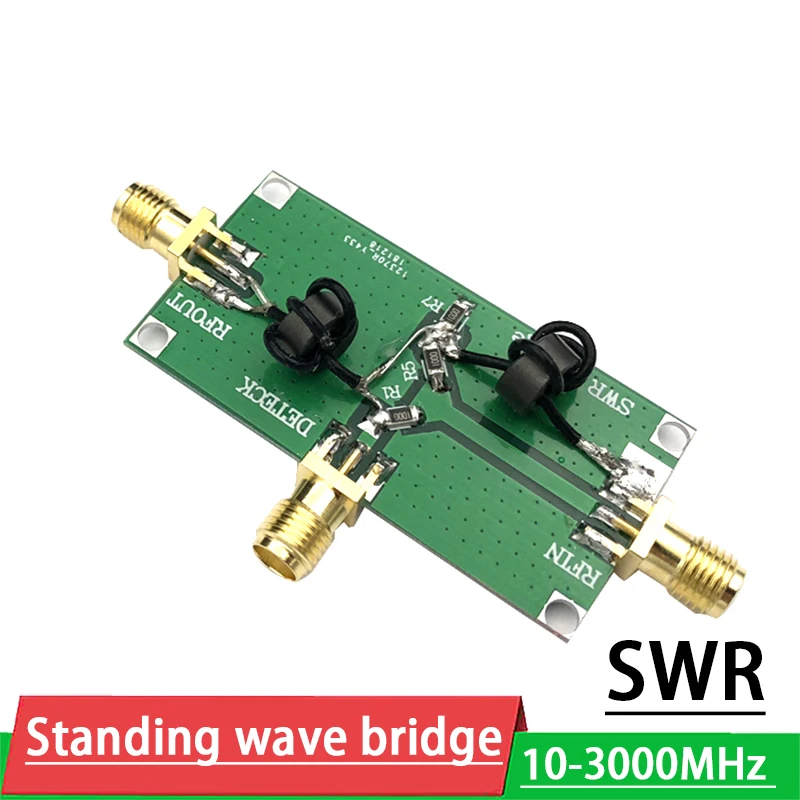

10-3000 МГц стоячий волновой мост SWR отражениеRFнаправленный мост для анализатора спектра сети RF уборочная антенна

Описание:

Особенности:1. Этот мост является датчиком для измерения отраженияКоэффициент.2. Для измерения сети RF, выходной отраженный сигналИмеет амплитудную и фазовую информацию, с широкой частотой,Высокая направленность.3. Простое применение этого моста может быть объединено сРадиочастотный анализатор спектра или Частотная подметальная машина сИсточник отслеживания.4. Может измерить обратную потерю устройства иОтражение всего диапазона частот; В сочетании сВекторный измеритель напряжения или векторное измерительное устройство напряженияИ источник сигнала, векторное сопротивление цепи может бытьТочно измеряется.Описание:1. Широко используется в измерениях и отладке антенны, радиоЧастотаЦепи и трансляции, измерение и отладка ТВ иКоммуникацияОборудование и т. Д.Характеристики:Модель: стоячий волновой мостЧастотный диапазон: 1 МГц ~ 3 ГГц (1mhz-2.6ghzотносительно плоский)Характерное сопротивление: 50 ΩНаправленность: ≥ 30 дБМаксимальная входная мощность: ≤ 0,2 W

Измеренная карта

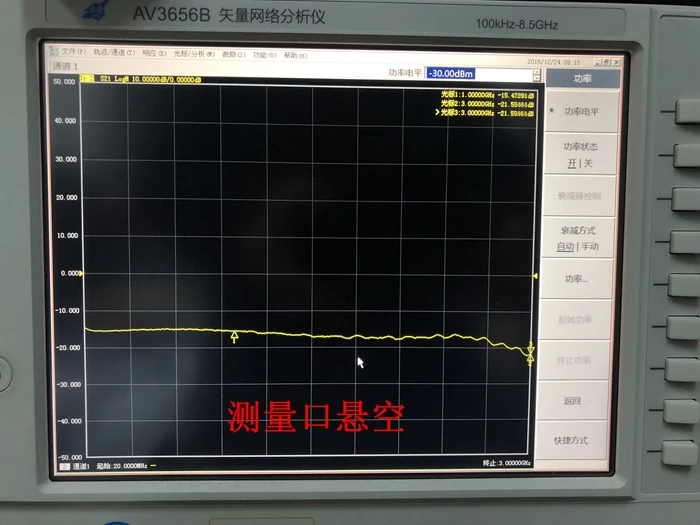

Висят в воздухе

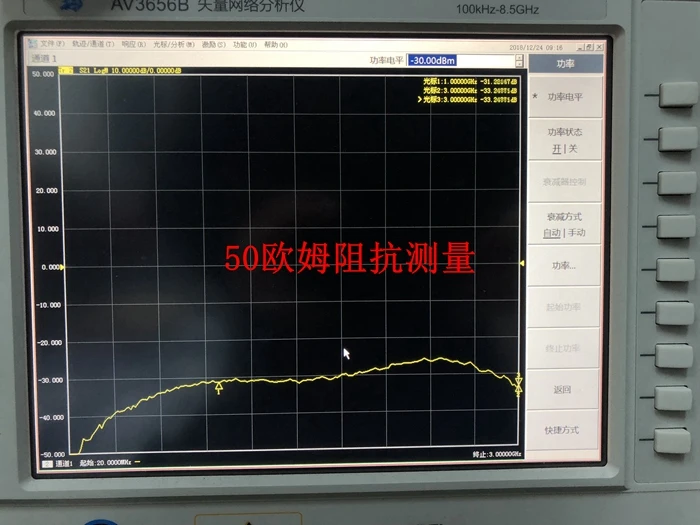

Нагрузка 50 Ом

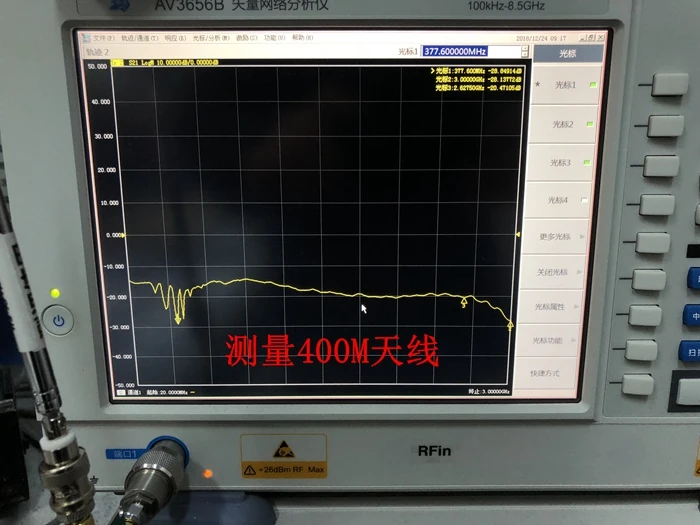

Измеренная антенна
