Последнее обновление: 11.03.2022
Упаковочный лист

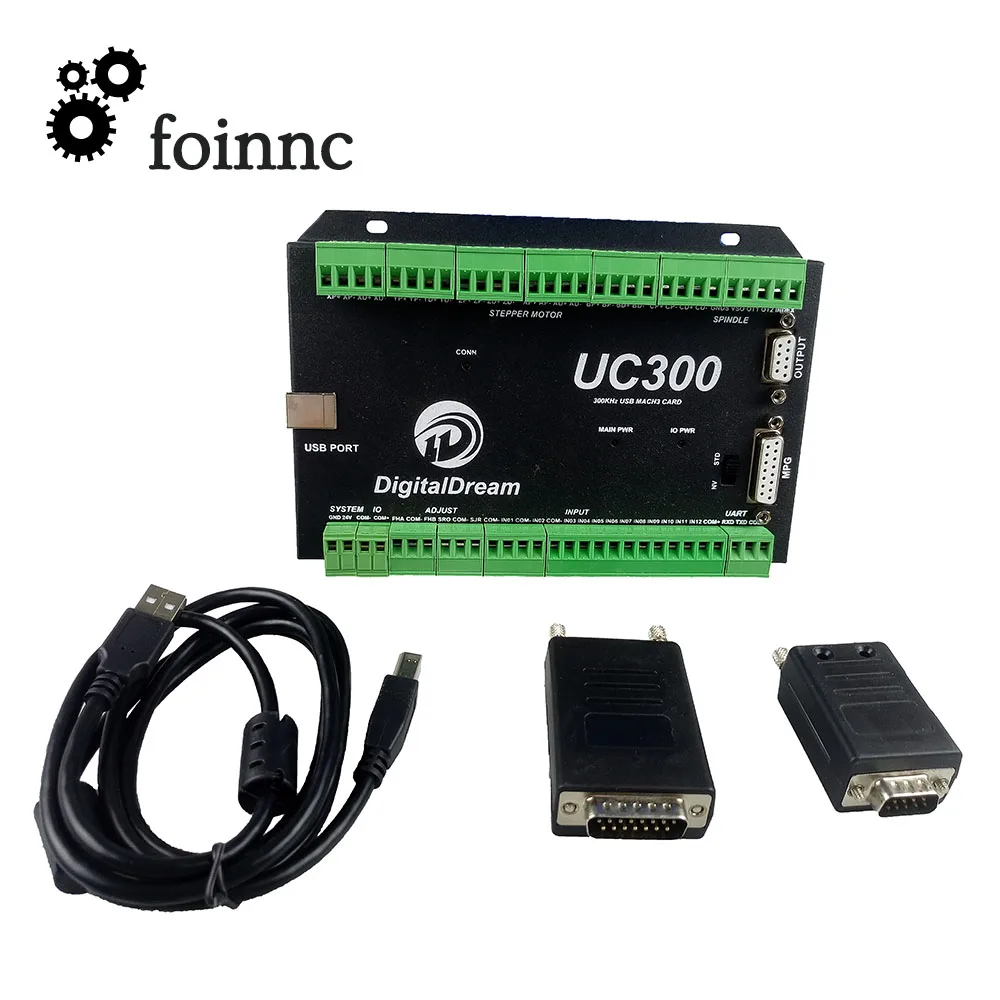

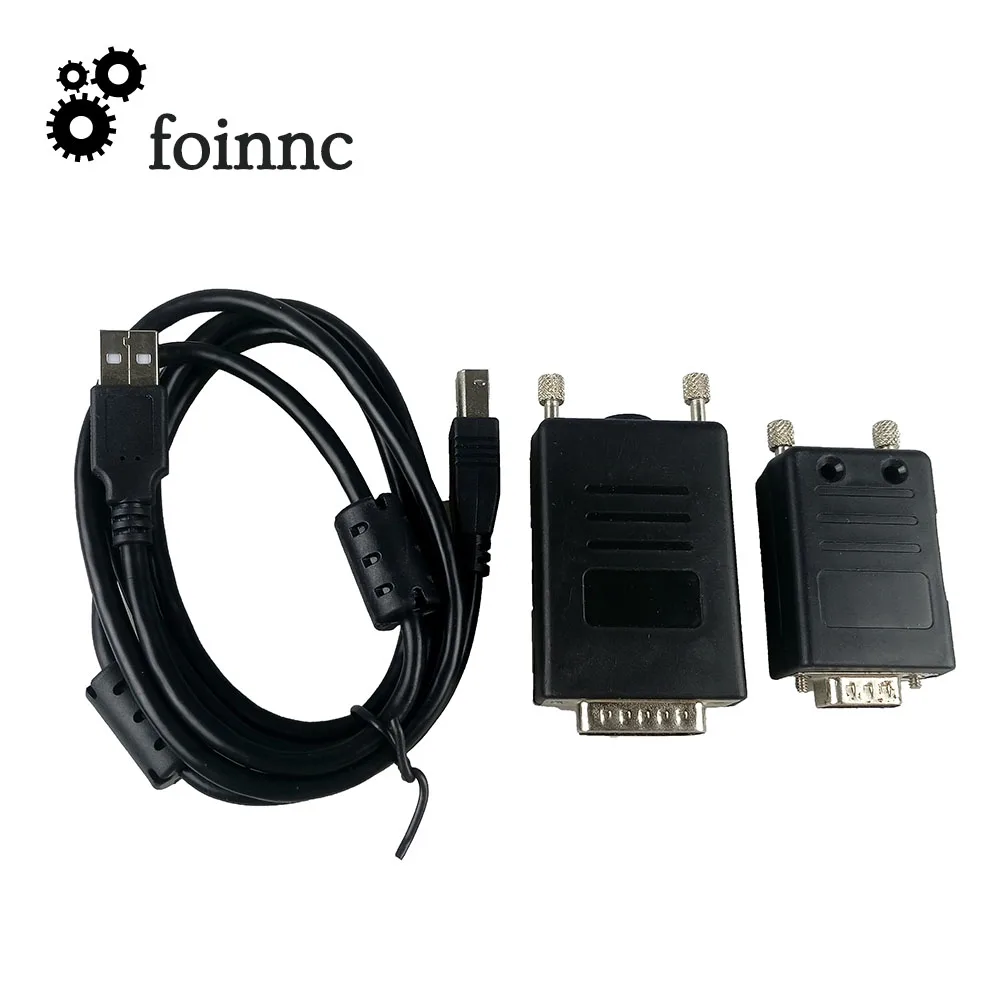

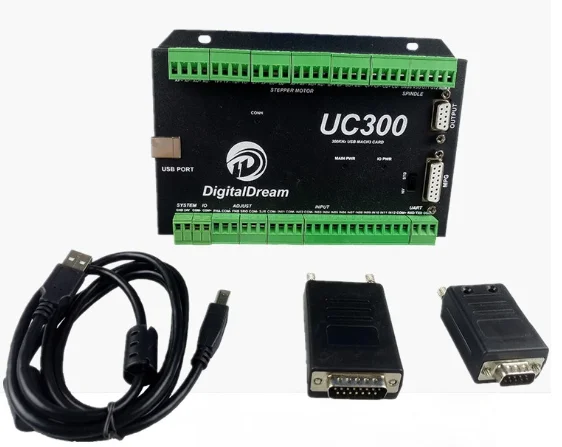

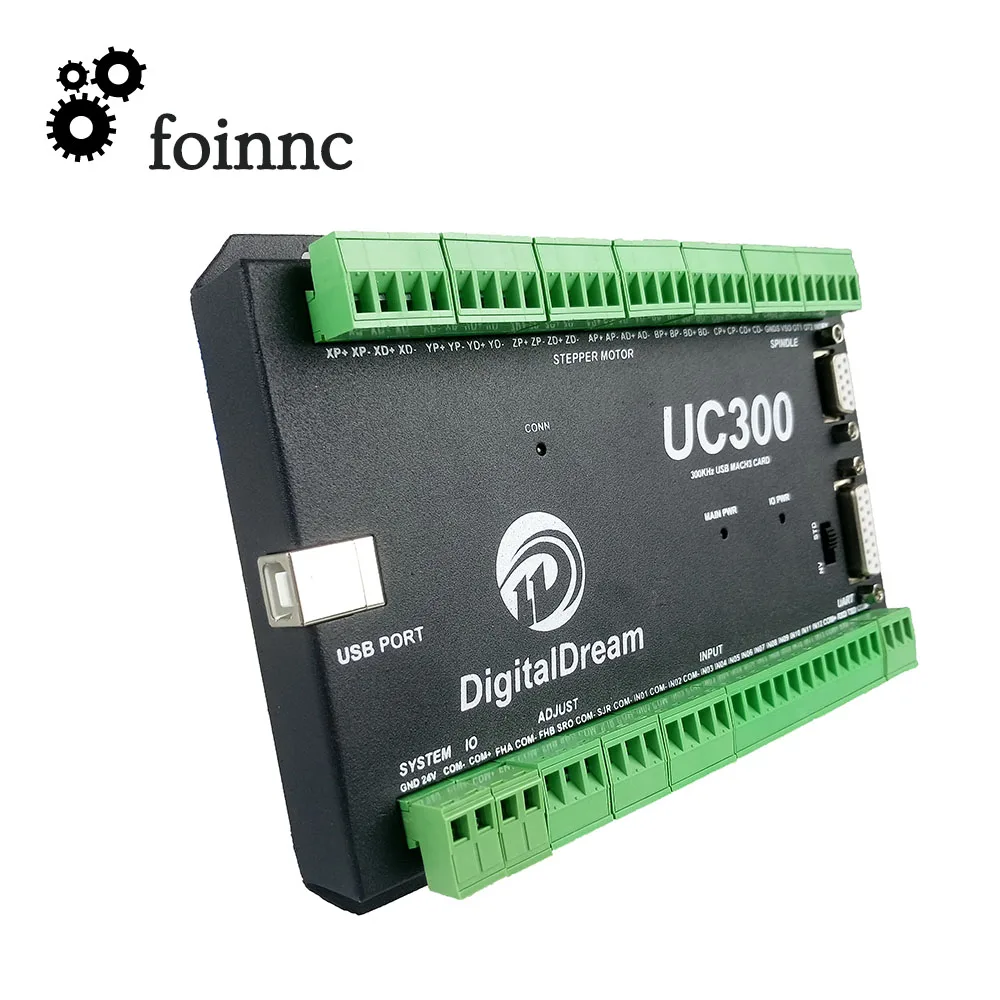

Плата UC300 1 шт. + USB-кабель 1 шт. + штекер 2 шт.
Спецификация продукции
1) Управление движением 3-6 осей (X,Y,Z,A,B,C) на выбор, максимальная выходная частота 300 кГц/ось; 2) связь по USB с программным обеспечением Mach 3; 3) основной источник питания 24 В постоянного тока, ток должен превышать 1 А; 4) Питание IO-это вход источника питания 24 В постоянного тока, ток должен превышать 1 А (контроллер уже подает питание для порта ввода-вывода, больше не нужен внешний источник питания для порта ввода-вывода); 5) 12 оптоизолированных цифровых входных портов, 10 оптоизолированных цифровых выходных портов; 6) 1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно заменить на выходной порт PWM); 7) чип управления движением руки; 8) совместим со стандартным MPG, а также с Digital Dream MPG

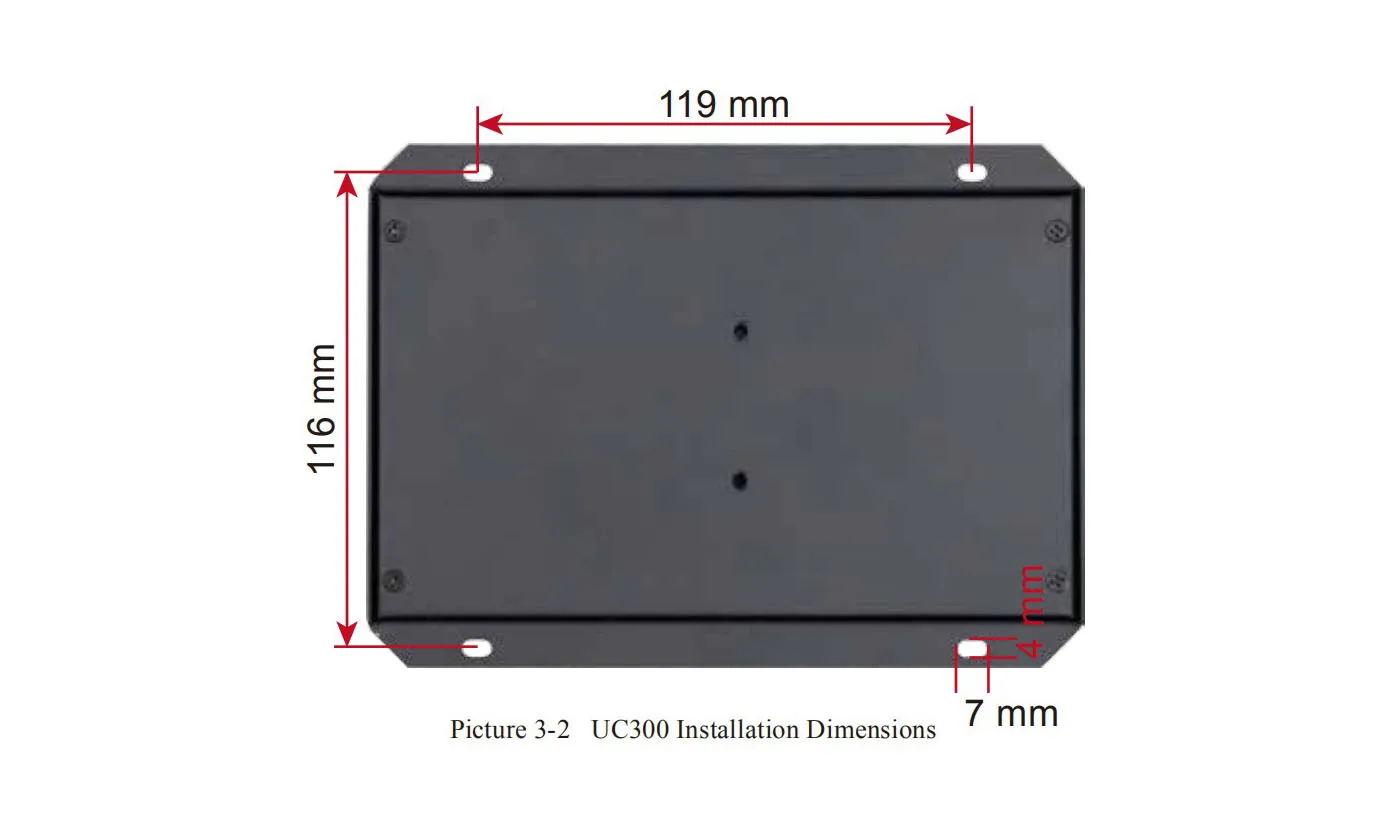

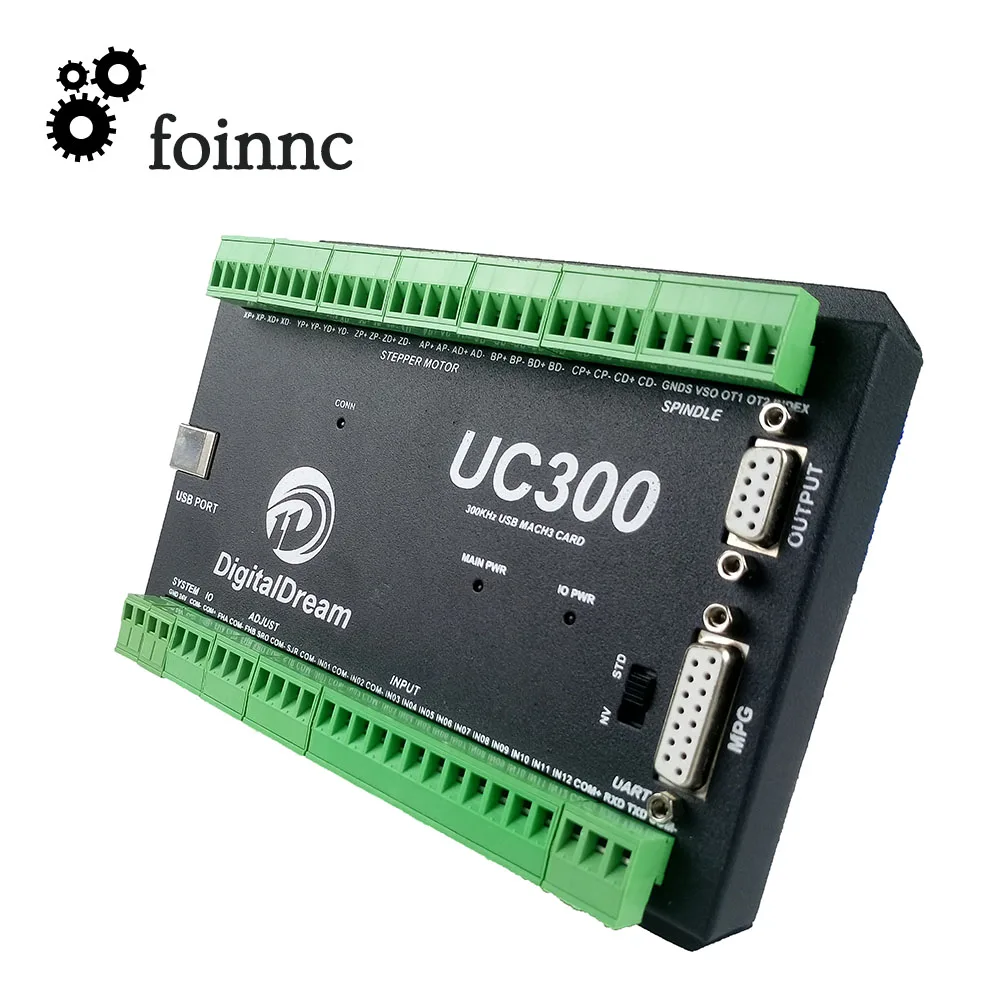

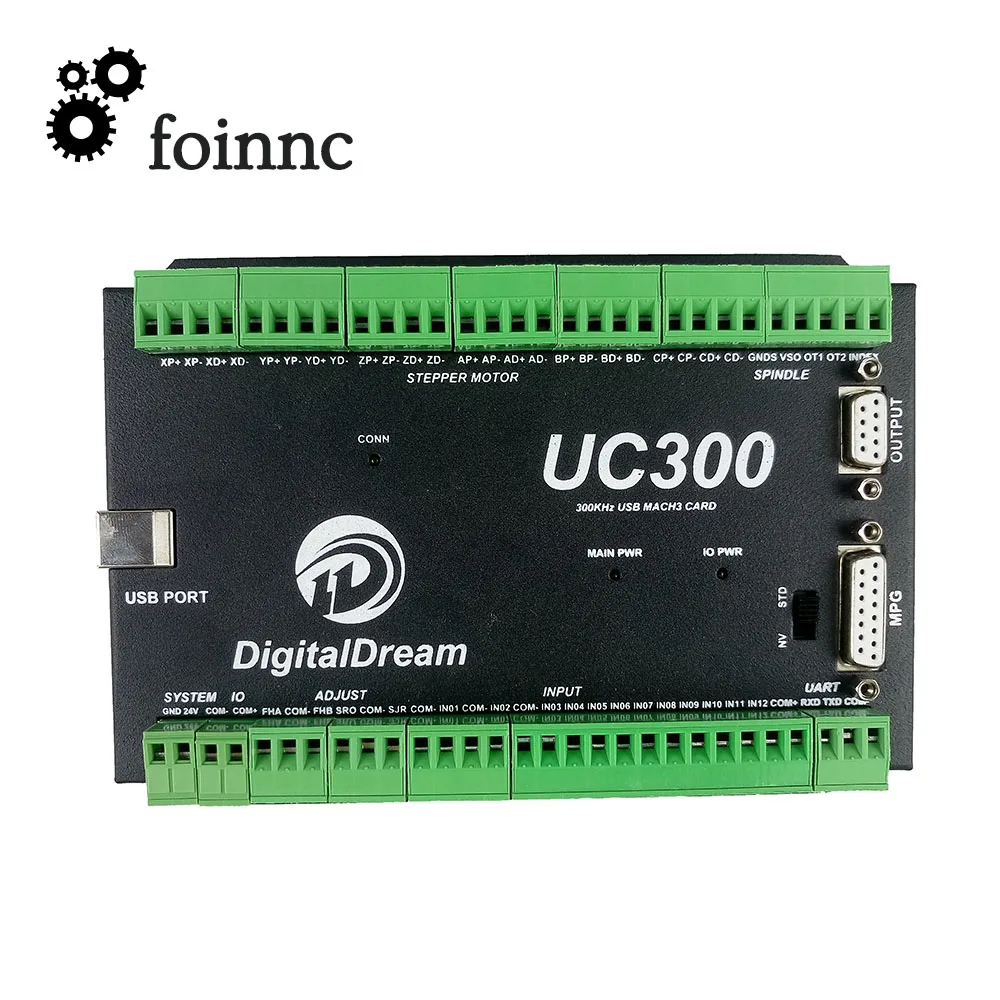

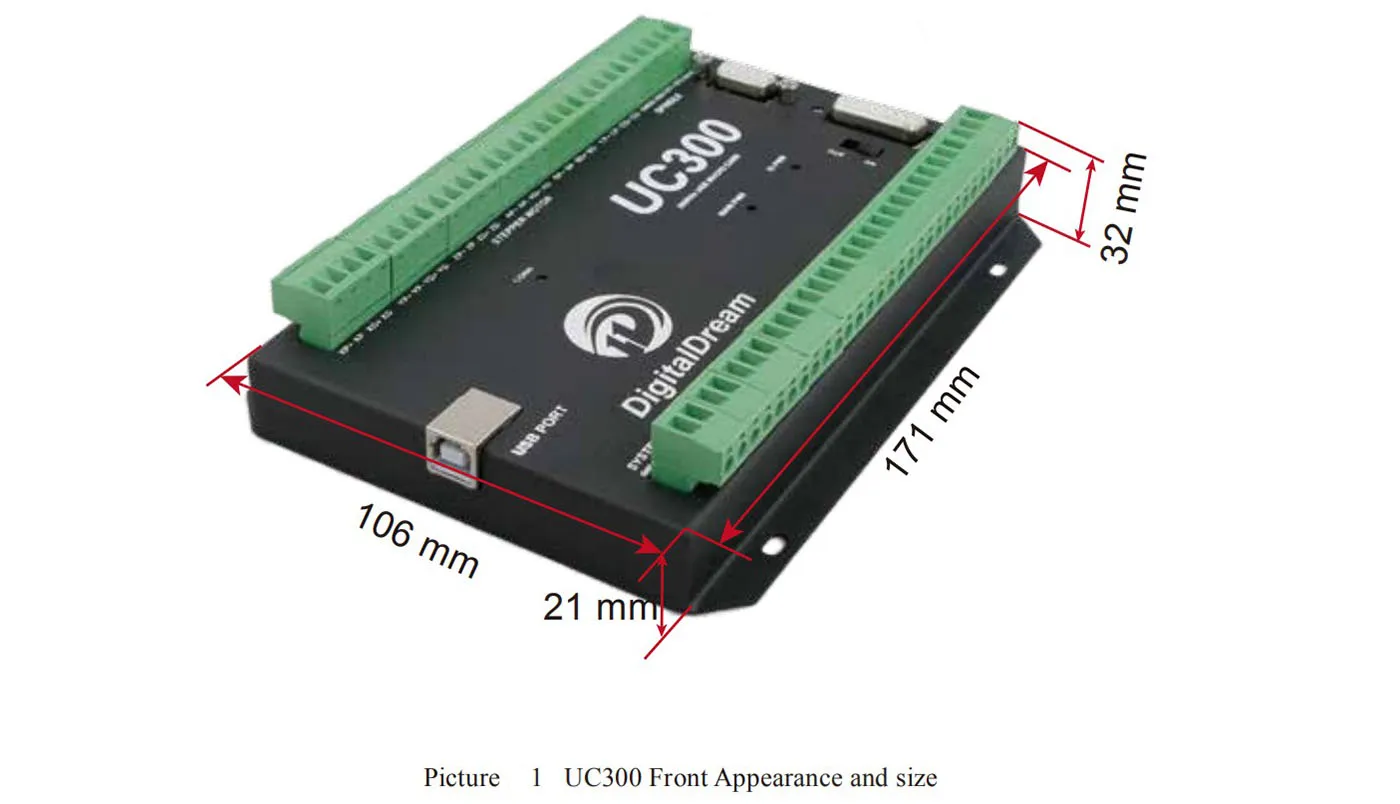

Внешний вид и размер изделия
Блок питания

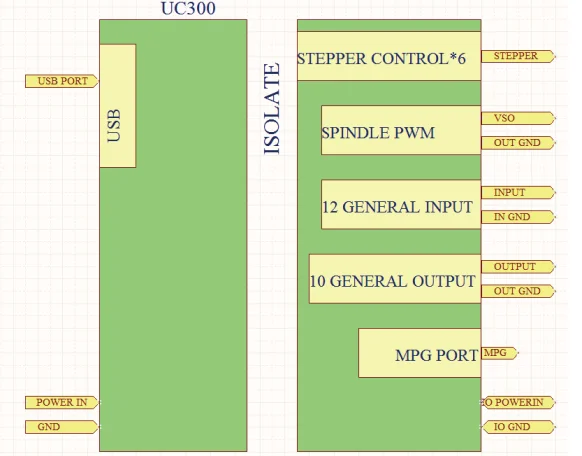

Решение для источника питания в области промышленной автоматизации всегда очень сложно, существует много GND, теперь мы описываем структуру силовой структуры, как показано ниже. Структура питания как на картинке 4-1, вход источника питания и общий порт USB, общий GND, модуль Шагового управления, модуль ввода и вывода, модуль управления шпинделем и общий GND порта MPG, между двумя секторами имеется фотоэлектрическая изоляция. Внутри платы общий GND-.
Руководство по подключению

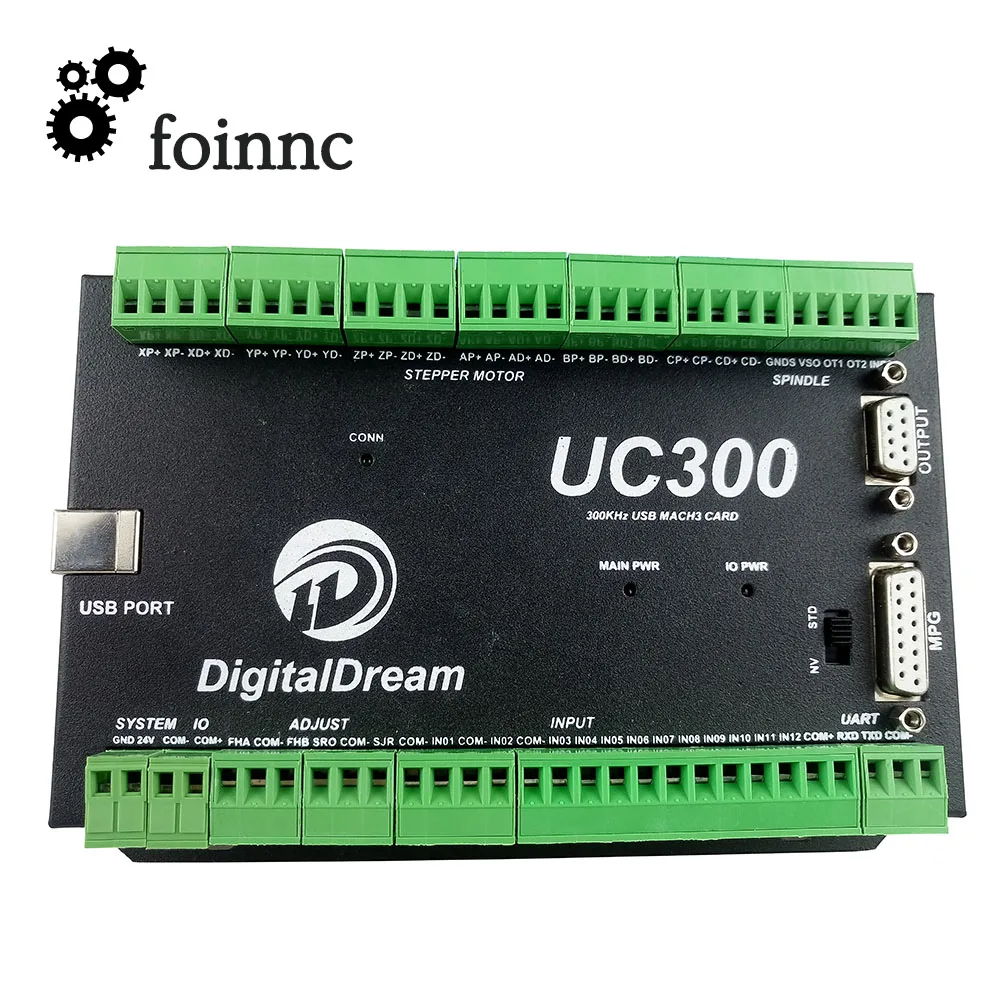

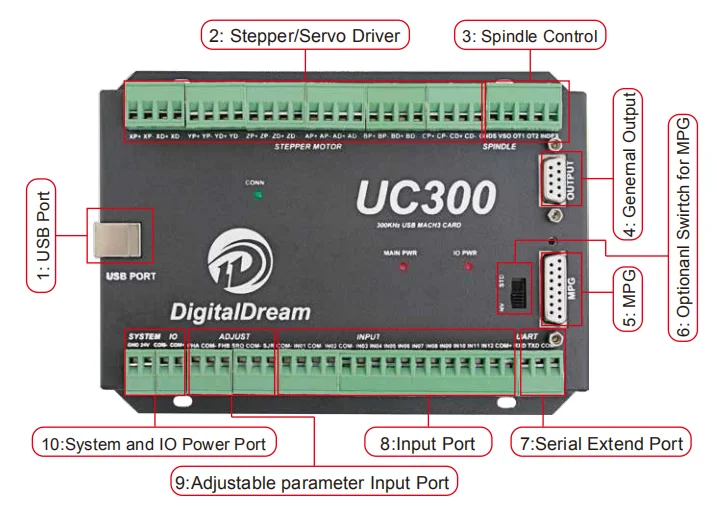

На следующем чертеже показаны основные соединения нашего устройства. Мы будем описывать их последовательно Страницы. Вот: 1: Интерфейс связи USB для ПК 2: порт подключения драйвера шагового/серводвигателя 3: выходной порт управления шпинделем 4: выходной интерфейс Gerneral 5: порт MPG 6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG 7: последовательный Удлинительный порт 8: входной порт: предел/дом/зонд и т. д. 9: регулируемый входной порт параметров 10: основная система и порт питания IO

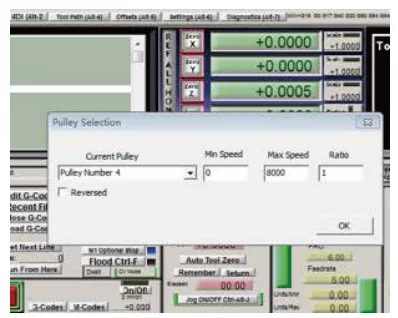

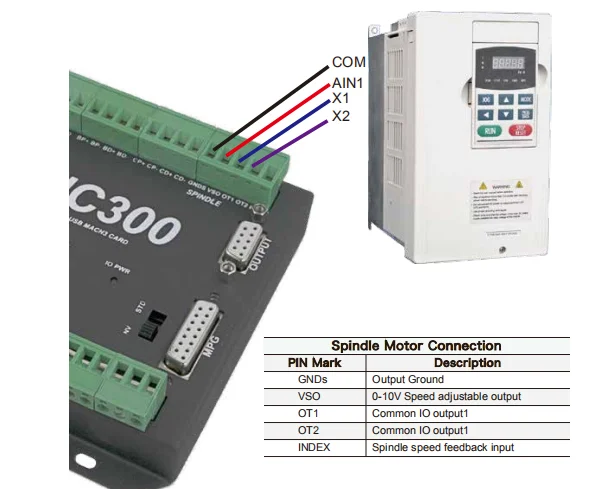

VSO подключается к регулировке скорости, определяемой напряжением 0-10 В. Максимальная скорость шпинделя и текущая скорость шпинделя указаны ниже: VSO (выходное напряжение) = 10 * Текущая скорость (ы) шпинделя/Максимальная скорость шпинделя (макс. С). Например, если мы установим максимальную скорость 24000, а нам нужна Текущая скорость шпинделя 18000, то VSO = 10*18000/24000 = 7,5 в. Следующее изображение 5-7-Метод настройки максимальной скорости в программном обеспечении Mach3.
Настройка порта и контактов

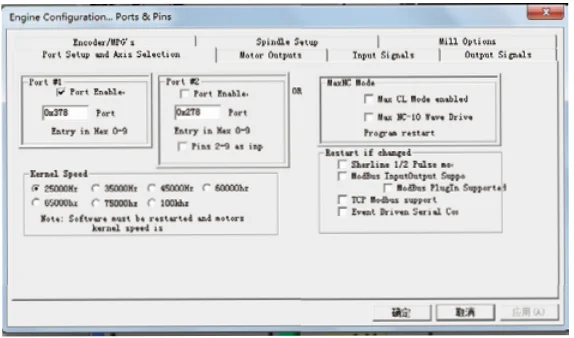

Во-первых, убедитесь, что вы правильно назначили выходы двигателя (меню-> Конфигурация-> Порты и контакты, как показано ниже:

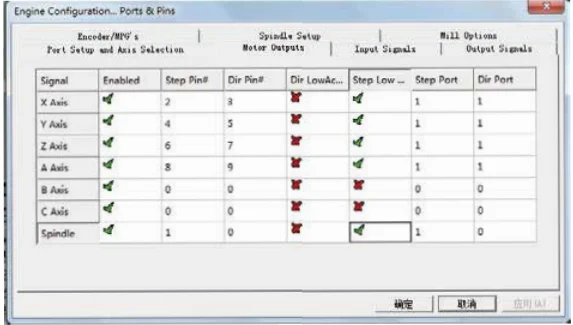

Затем перейдите к правым этикеткам: выходы двигателя и начните настройку, как показано ниже:

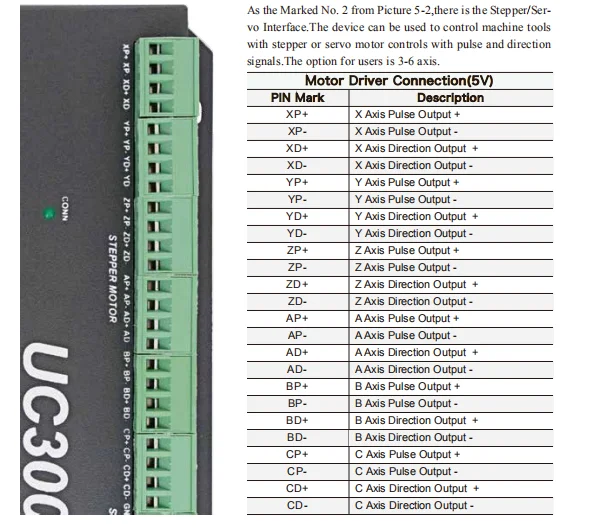

На этой странице вы можете выбрать контакты управления шаговым двигателем. Поскольку контакты управления шаговым двигателем фиксируются На плате контроллера, поэтому здесь нужно только определить Pin-адрес (номер s), мы можем определить другие параметры измерителя. Чтобы убедиться, что ось Z в правильном направлении (вверх '+', вниз '-'), ось Z "Dir low" должна быть установлена в "√". По запросу пользователя должны быть установлены оси Oth er.

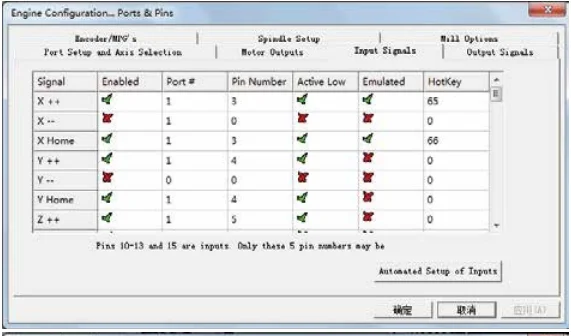

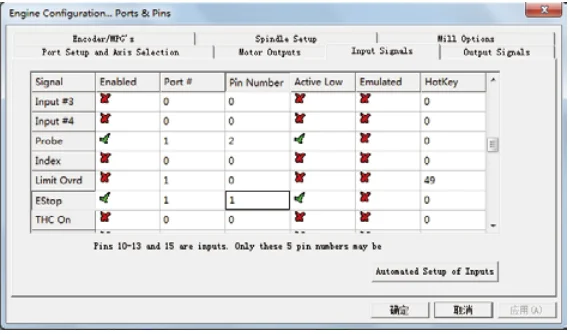

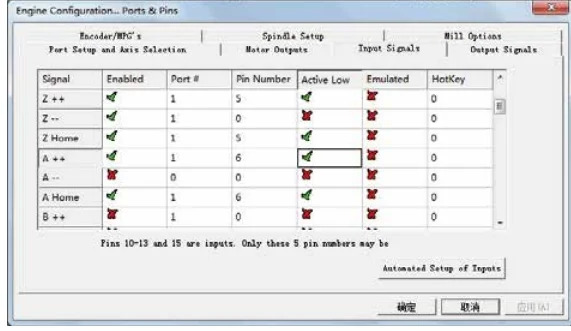

Во-вторых, убедитесь, что ваши домашние коммутаторы назначены правильно (меню-> Конфигурация-> Порты и контакты-> Входные сигналы). Хотя вы можете использовать один вход для своих домов X, Y, Z и a, гораздо лучше иметь их в качестве отдельных входов! Наш контроллер EC500 имеет множество входов в наличии, и он позволяет Mach дома все ваши Оси в то же время, если вы хотите (хотя обычно ваша ось Z возвращается домой после остальных осей, чтобы не разбить голову).
Здесь вы можете настроить соответствующую функцию в соответствии с вашими фактическими потребностями. Дополнительная функция включает верхний и нижний предел XYZABC 6axis's, домашнюю точку XYZABC 6axis's. Мы устанавливаем верхний предел и дом XYZA на 3456, соответствующий IN3/IN4/IN5/IN6 платы контроллера.

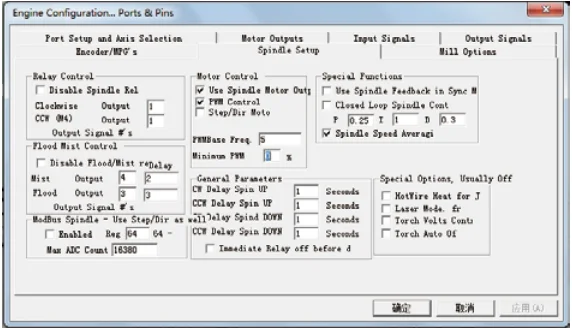

Нажмите кнопку «Настройка шпинделя» на страницу настроек шпинделя.

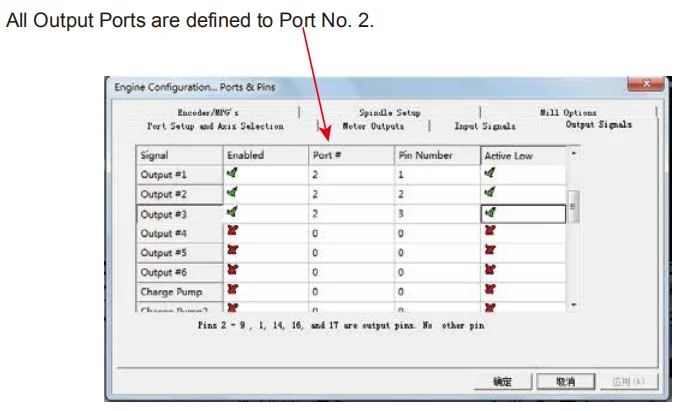

Здесь мы можем настроить вращение шпинделя CW 、 обратный CCW 、 туман 、 прожектор,. Они были настроены как 1 、 2 、 3 、 4. Соответствует выходу № 1 ~ выходу № 4 на рис. 4 11. Выход № 1 ~ выход № 6 в диалоговом окне настройки выходного сигнала может быть настроен на эти 4 сигнала. Здесь мы настраиваем только CW/MIST/Flux. CW Контролируется OUT1. Туман контролируется OUT2. Наводнение контролируется OUT3. Здесь мы отмечаем, что correspon верит между 2 страницами. Пожалуйста, выберите «Используйте выход двигателя шпинделя», если требуется шпиндель скорости ШИМ. И выберите «Управление ШИМ». Наш контакт PWM надежно расположен на специальном штифте в диалоговом окне настройки шагового двигателя. Здесь нашим контроллером мы уже определяем все выходные порты s для порта № 2.
Настройки MPG

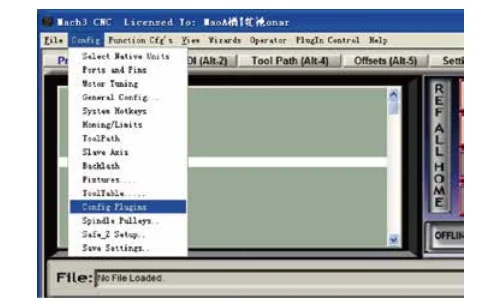

Во-первых, пожалуйста, обратите внимание на изображение 5-1 и номер изготовления. 6. Переключитесь на тип MPG, который вы хотите, и правильно Подключите контакты MPG, как описано на странице 9 (переключатель функций для MPG), затем перейдите в Mach 3 и меню-> Конфигурация-> конфигурационные плагины

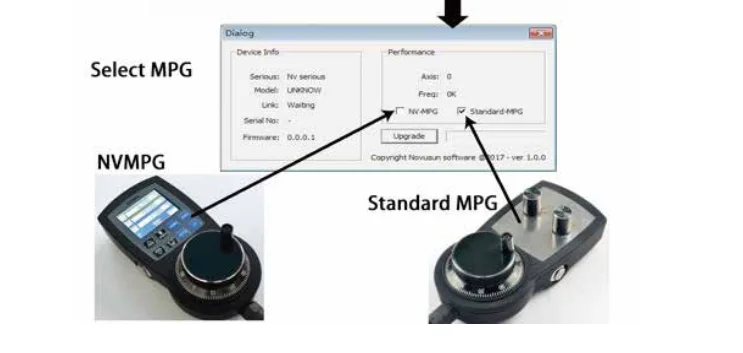

Затем появится следующий windown, щелкните «конфигурацию» библиотеки DigitalDream, как показано ниже, появится окно выбора для NV-MPG и стандартного MPG. Пользователь должен выбрать правильный тип MPG по своему запросу.

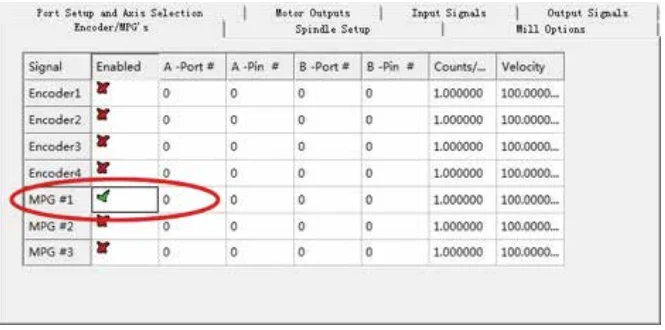

После того, как выбор MPG сделан, мы перейдем к настройке MPG на программном обеспечении Mach3. Перейдите в Mach 3 и меню-> Конфигурация-> Порты и контакты-> кодировщик/MPG, как показано ниже.

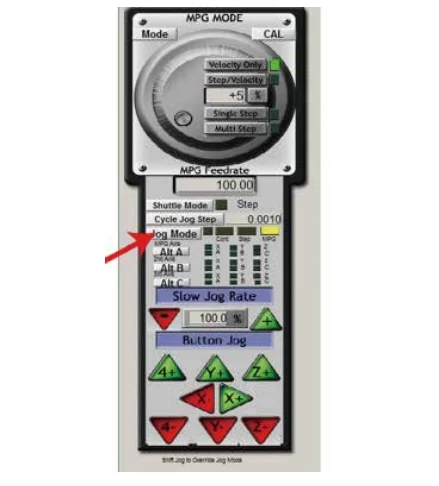

Затем, чтобы активировать функцию MPG, вы можете использовать ручной импульс, под главной страницей, перейдите на вкладку активной панели MPG, см. Следующее изображение:
