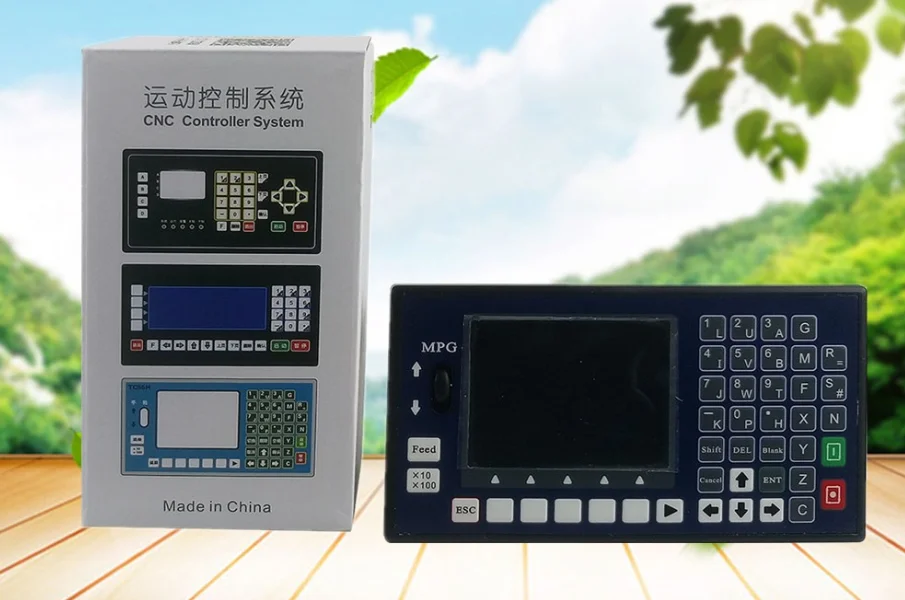

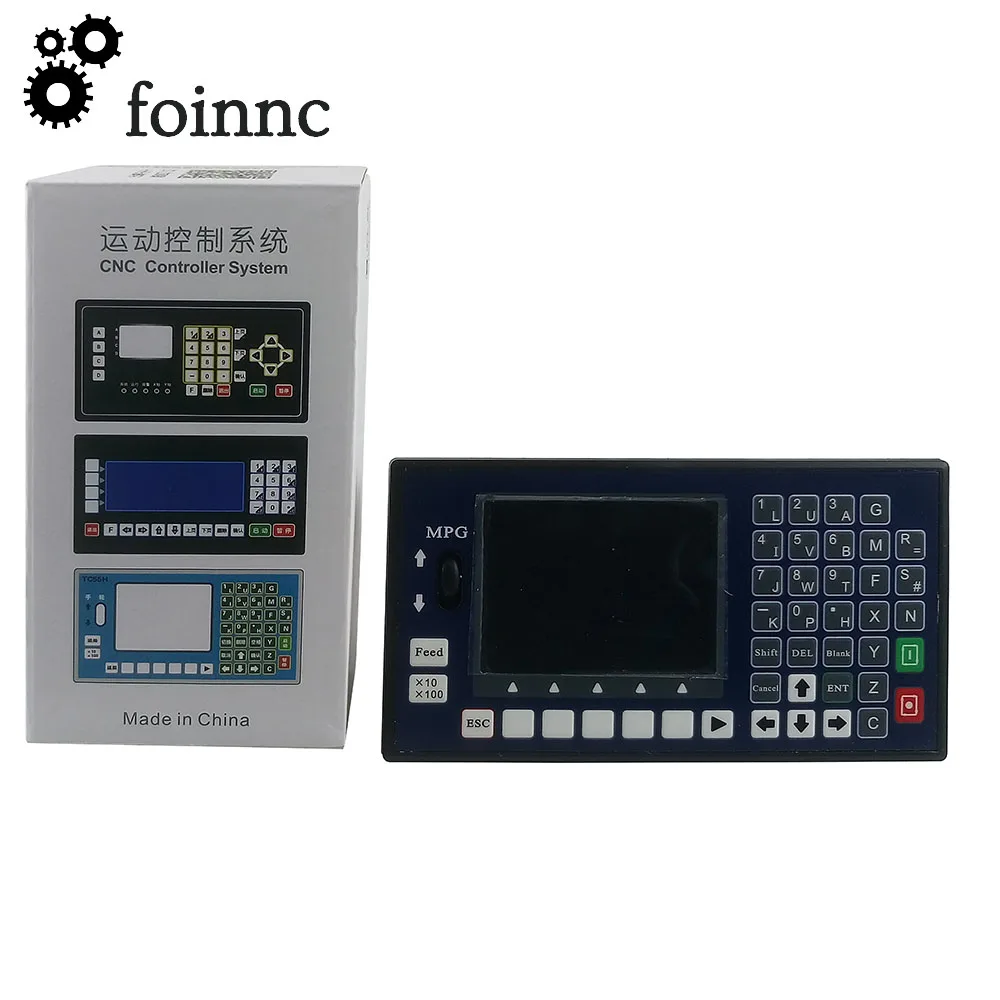

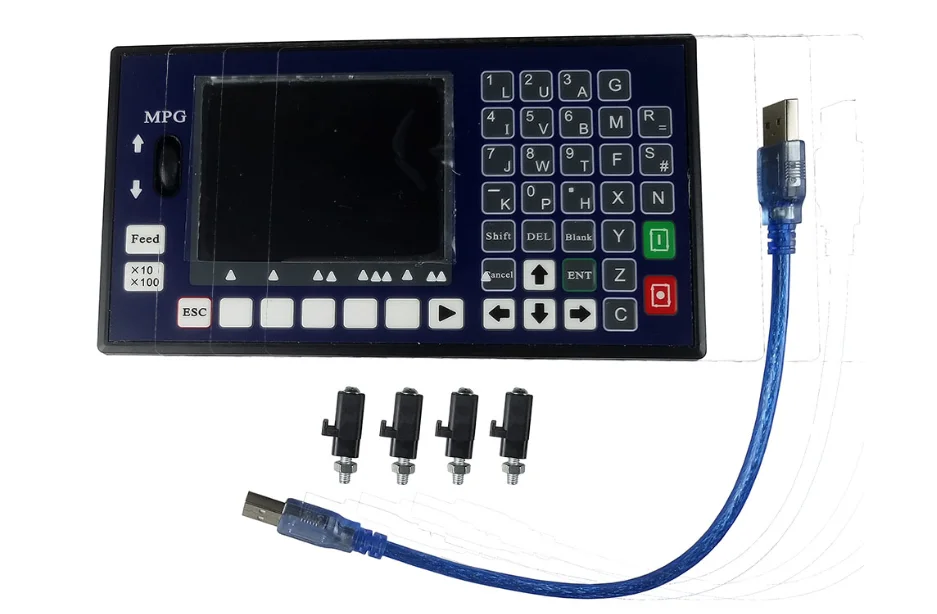

Упаковочный лист

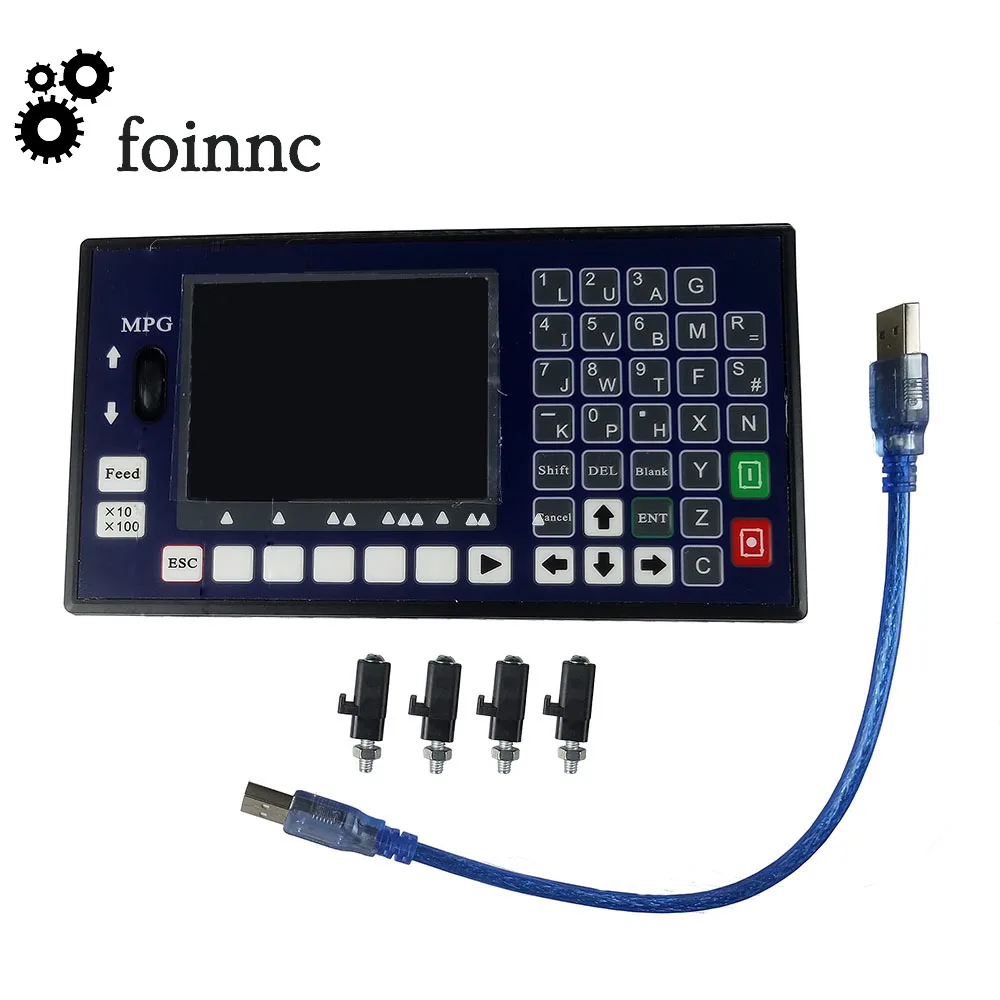

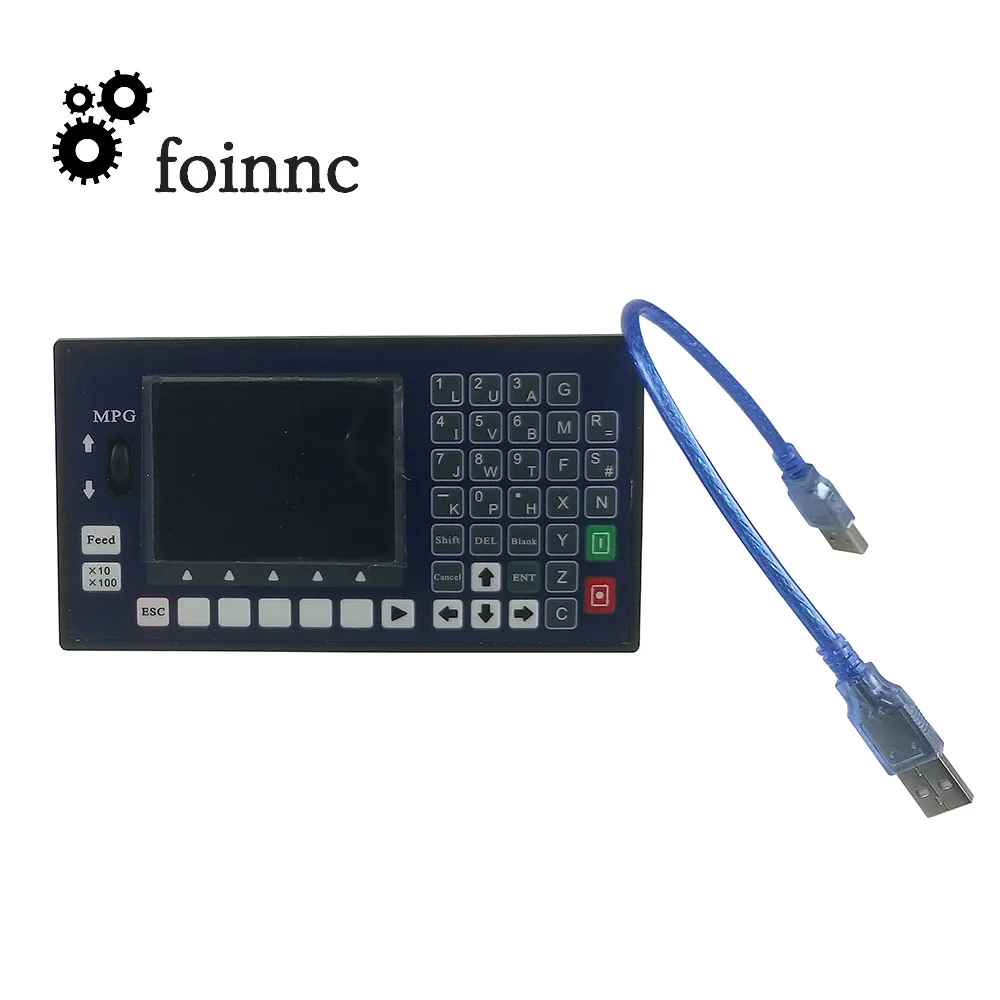

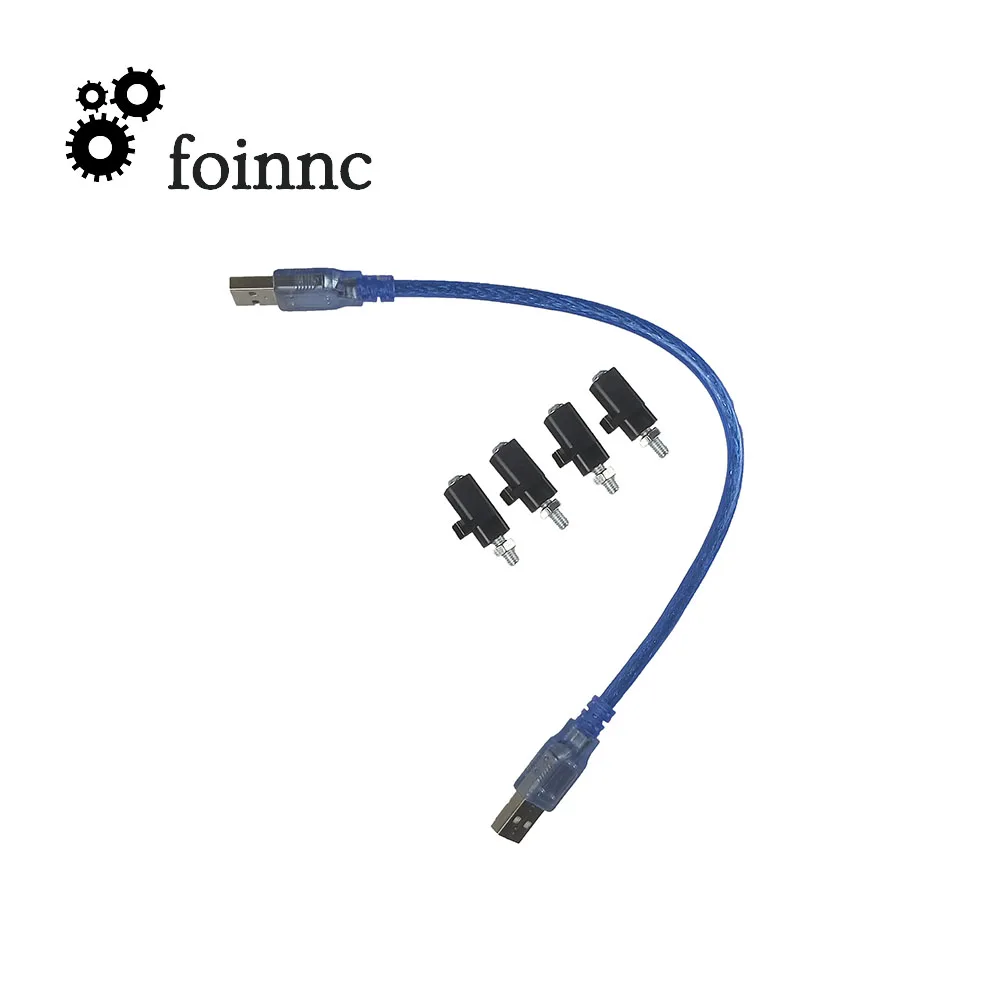

1 шт. TC5540H контроллер + 1 шт. USB кабель
Спецификация продукции
1. Минимальный блок данных 0,001 мм 2. Максимальный размер данных ± 99999,999 мм 3. Максимальная скорость: 9000 мм/мин (пульс 0,001 мм) 4. Максимальная частота импульсного выхода 150 кГц 5. Ось 1-4 (X,Y, Z,C) 6. Ось X,Y,Z,C может проводить линейную интерполяцию, X,Y может выполнять циркулярную интерполяцию. 7. Электрическая передача: числитель: 1-99999 знаменатель: 1-99999 8.USB: импорт программы и загрузки изображения 9. Изолированный порт ввода/вывода 10. Максимальная линия программы: 1000 11. Максимальная программа: 99 12.RAM: 128M 13. Внешняя ручная работа: двигатель по часовой стрелке и против часовой стрелки, запуск, пауза, Оповещение и остановка 14. Код G и код M 15. Одна панель MPG 16.3.5 дюймовый цветной ЖК-дисплей, пиксель 320*240 17. Аналоговый Шпиндель: 1 0-10 В Аналоговый шпиндель 18. Определение внешнего переключателя

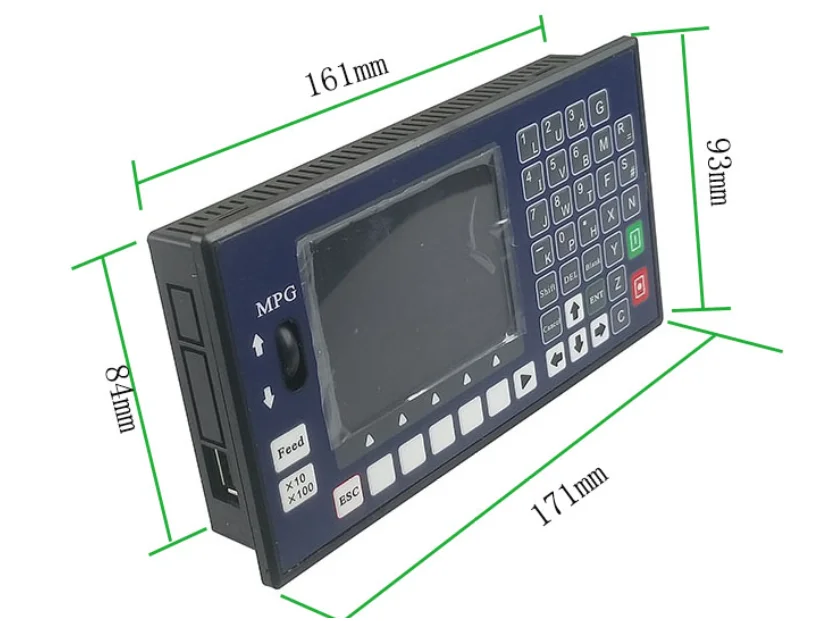

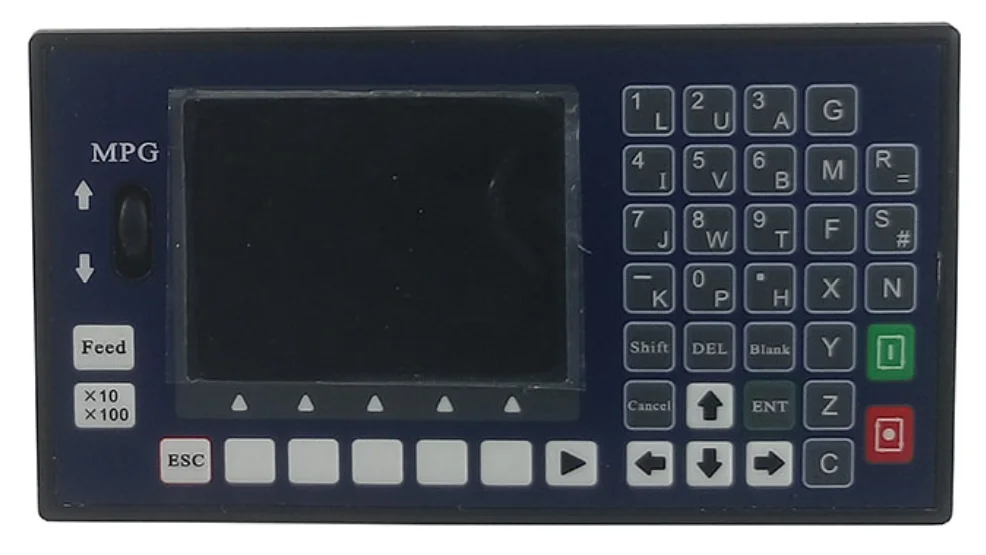

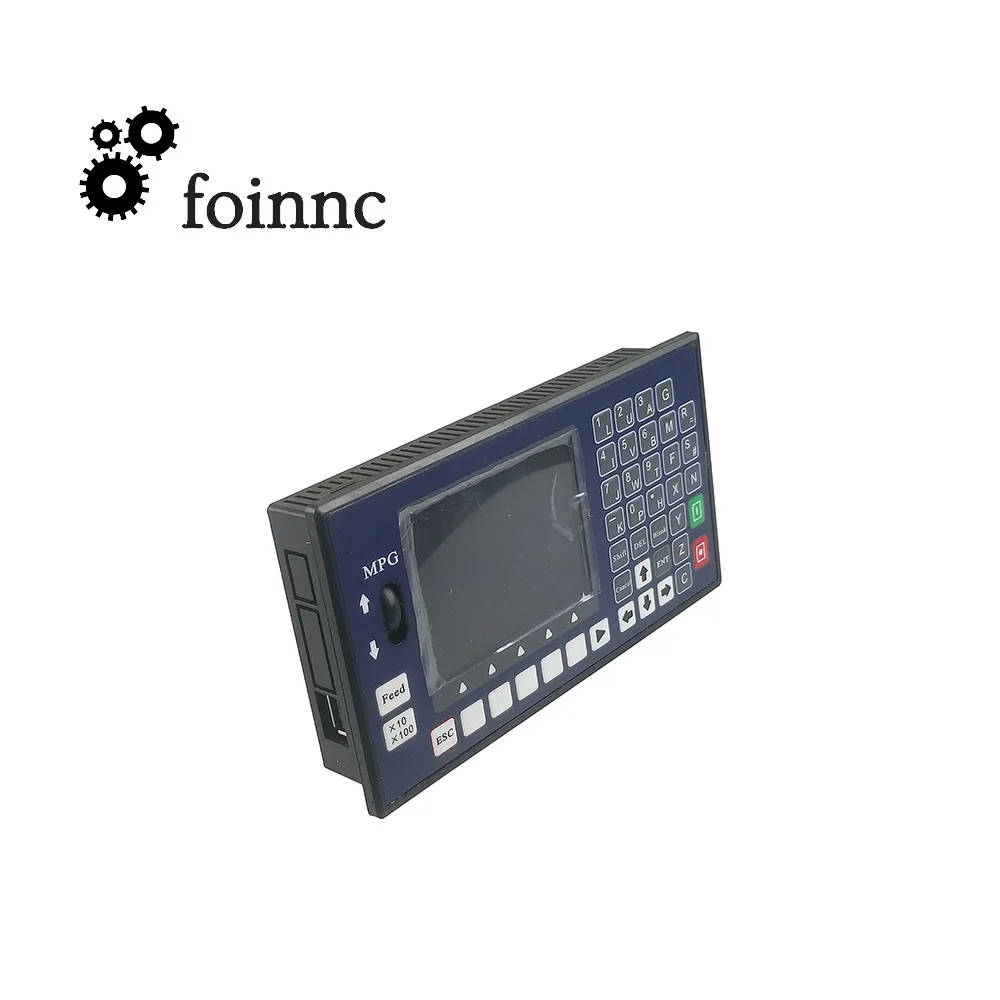

Внешний вид и размер изделия

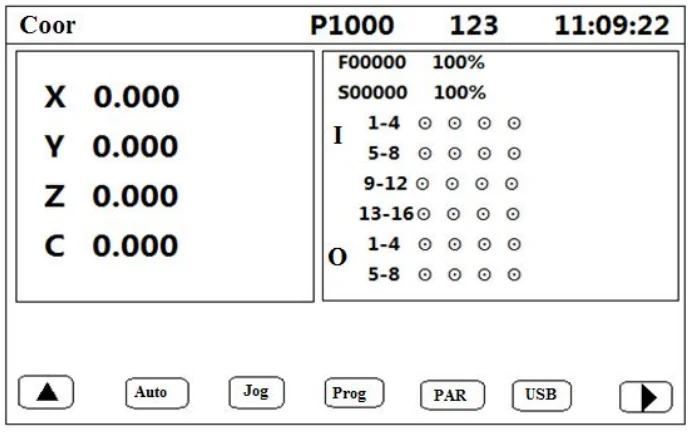

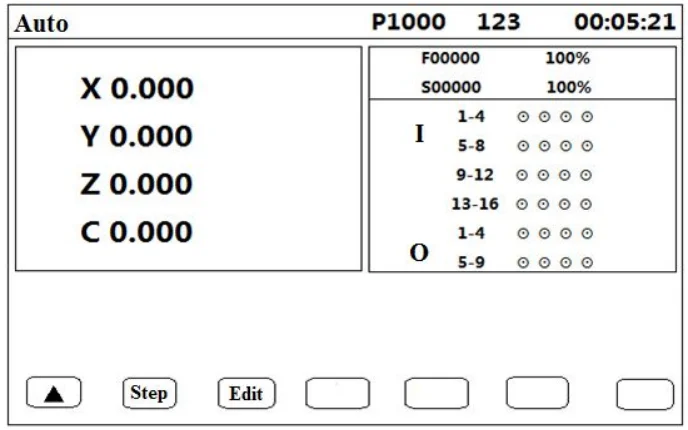

Основной интерфейс
Это интерфейс, показанный после загрузки без изображения загрузки. Он показывает координаты Для каждой оси, F скорость и скорость, S скорость и скорость, а также состояние входного и выходного порта. P1000 означает, что программа в настоящее время работает; 123 означает метод ввода. Вы можете войти в Авто, JOG, PROG, PAR, USB, а также пароль
Авто
В автоматическом интерфейсе нажмите start, чтобы запустить последнюю программу чтения, нажмите Pause, чтобы остановить.
Шаг
Положительный дисплей означает последовательную работу. Отрицательный дисплей означает работу команды Команда. При отрицательном дисплее нажмите «Пуск» один раз, будет выполнена одна программная линия.

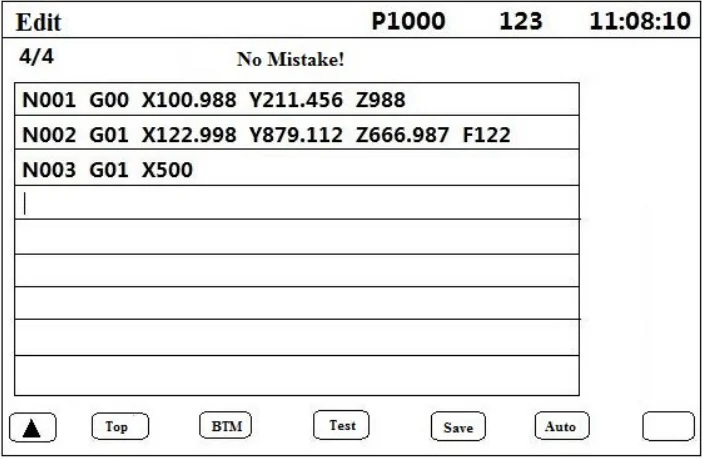

Редактировать
● Нажмите Enter, чтобы вставить новую линию. ● Нажмите кнопку DEL, чтобы удалить линию. ● Press←→↑↓to наведите курсор ● Верх: до линии кулака ● BTM: до последней линии ● Тест: Проверьте, есть ли какая-либо ошибка ● Сохранение: сохранение программы ● Авто: в автоматический интерфейс.

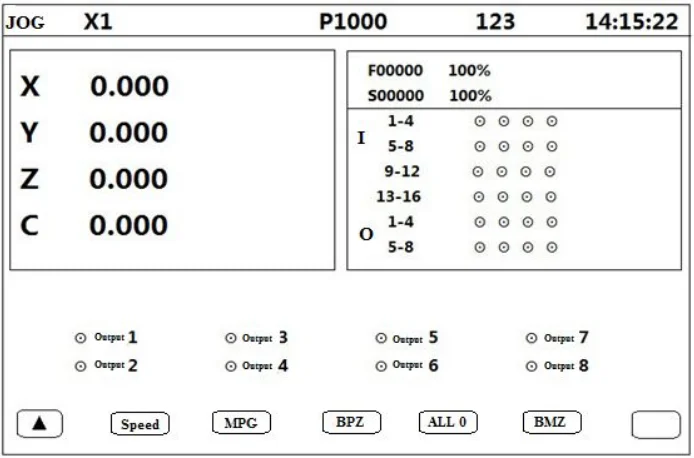

Пробежка
● Нажмите X, Y, Z и C, чтобы выбрать соответствующую ось. ● S для увеличения скорости кормления, N для снижения скорости кормления. (10%-150%) ● G для увеличения скорости вращения шпинделя, M для снижения скорости вращения шпинделя. (10%-150%) ● Нажмите «Shift», чтобы изменить выходной порт, нажмите «Enter» для включения или выключения. ● Нажмите и → Для последовательной работы. ● Нажмите ↑ и ↓ для пробежек, определите расстояние пробежки в PAR-Ctrl-jog + distance; Определите пробежку Скорость в PAR-speed-Jog.

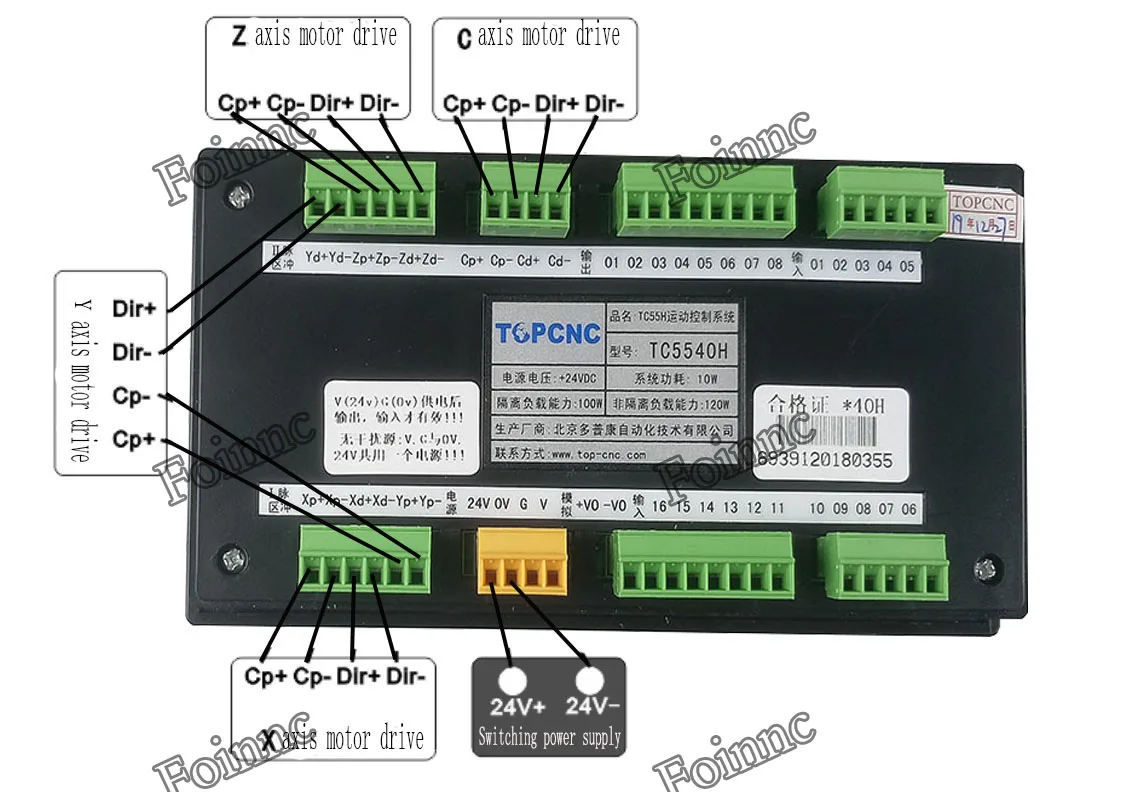

Вход

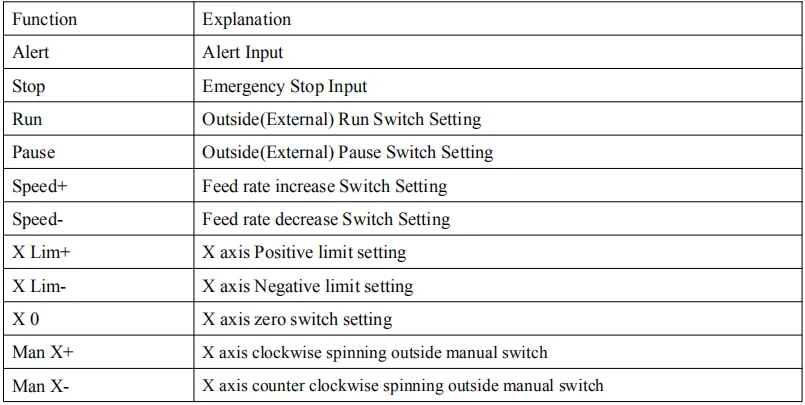

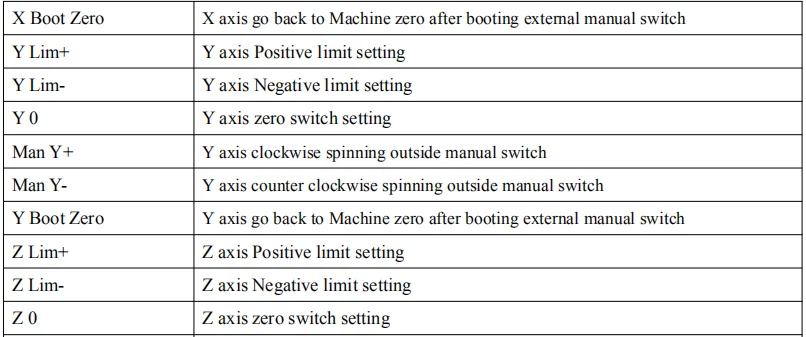

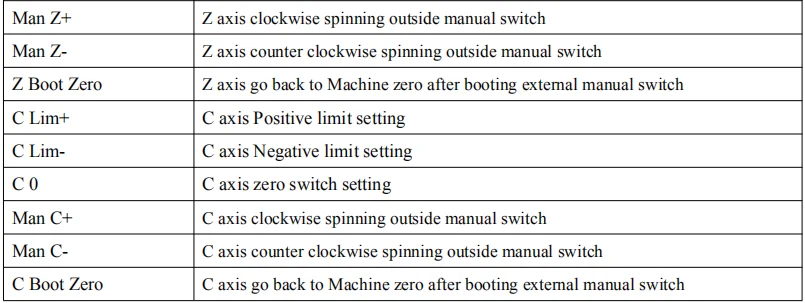

Эта функция не может легко установить различные виды переключателей. Определите порт ввода/вывода в соответствии Следующая форма. Внешний большой переключатель необходим для завершения внешнего контроля. Внешний переключатель подключен в Способ нормального открытия. Нажмите R, чтобы переключиться на on, и S, чтобы выбрать N.O.(обычный открытый). Затем Выберите номер порта IO в бланке. Примечание: для обеспечения безопасности, предельный и аварийный Стоп Вход обычно устанавливается как N.C.(нормальный Закрыть).
Выход

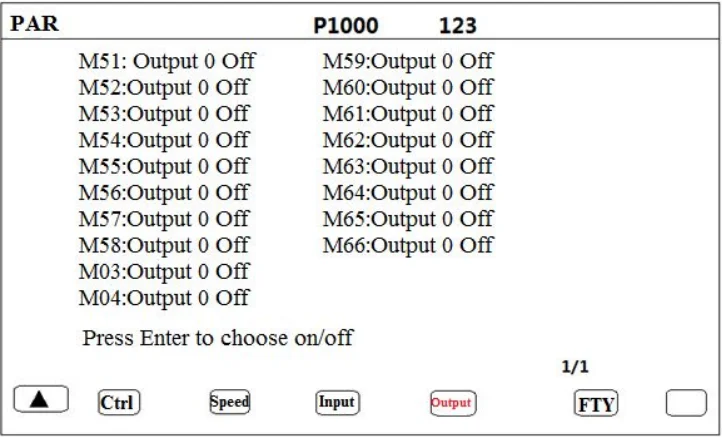

В этом интерфейсе, чтобы определить открытый и закрытый выходной порт 1-8, вы можете непосредственно использовать в Программирование. M03-M04 Блокировка шпинделя
Высокое качество
Вернитесь к заводской цене.
Эксплуатация
● Пресс ←→↑↓to наведите курсор ● Длинный Пресс ↑↓to изменения страница ● После изменения параметров нажмите ESC, здесь появится окно, спросите, сохраните ли Параметры или нет, нажмите Enter и сохраните, нажмите ESC или не бросайте сохранение.

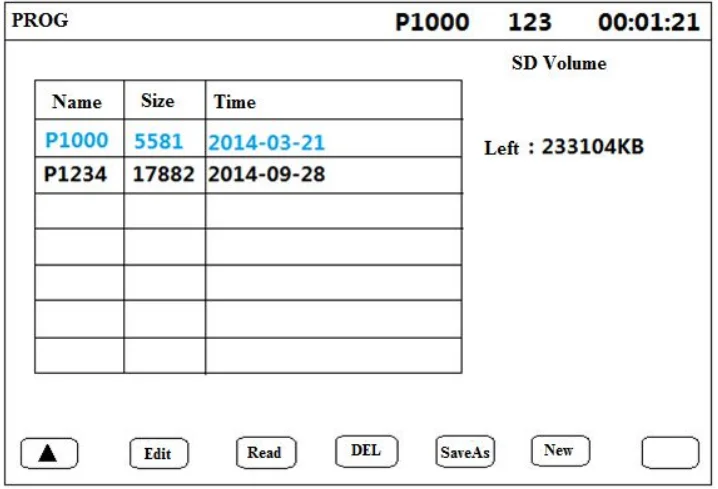

Prog
В этом интерфейсе можно редактировать, читать, удалять, сохранять и создавать файлы программ

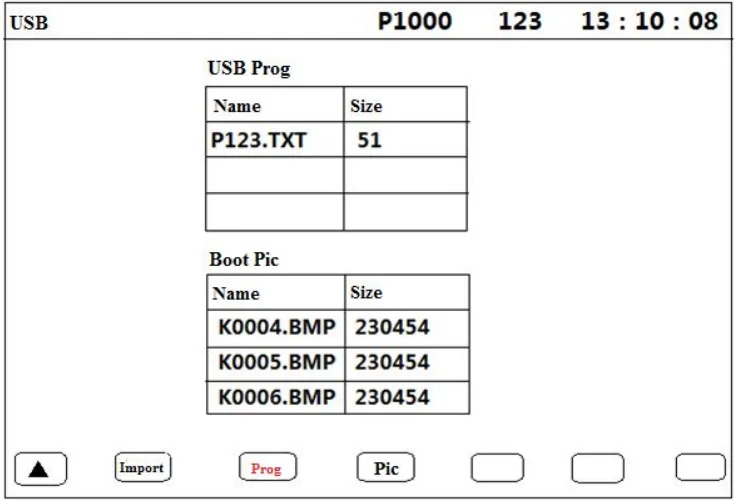

USB
1. Название программы: P123.TXT или P1234. TXT 2. Название загрузки: K123.bmp или K1234.bmp пиксель: 320*240
