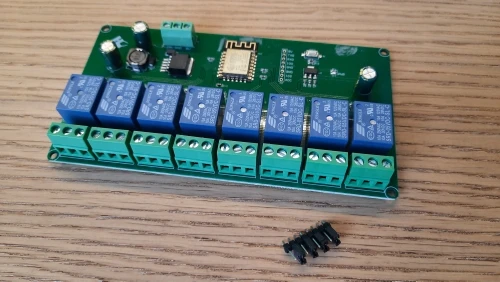

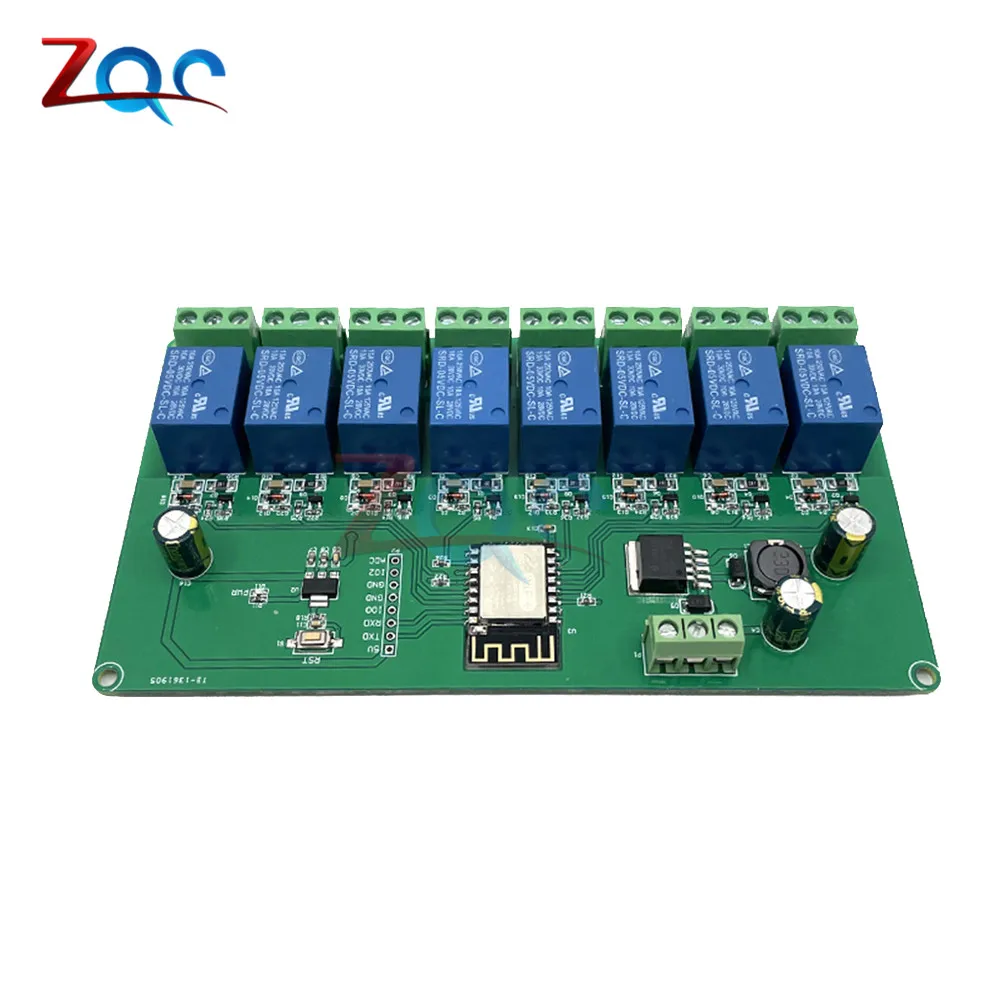

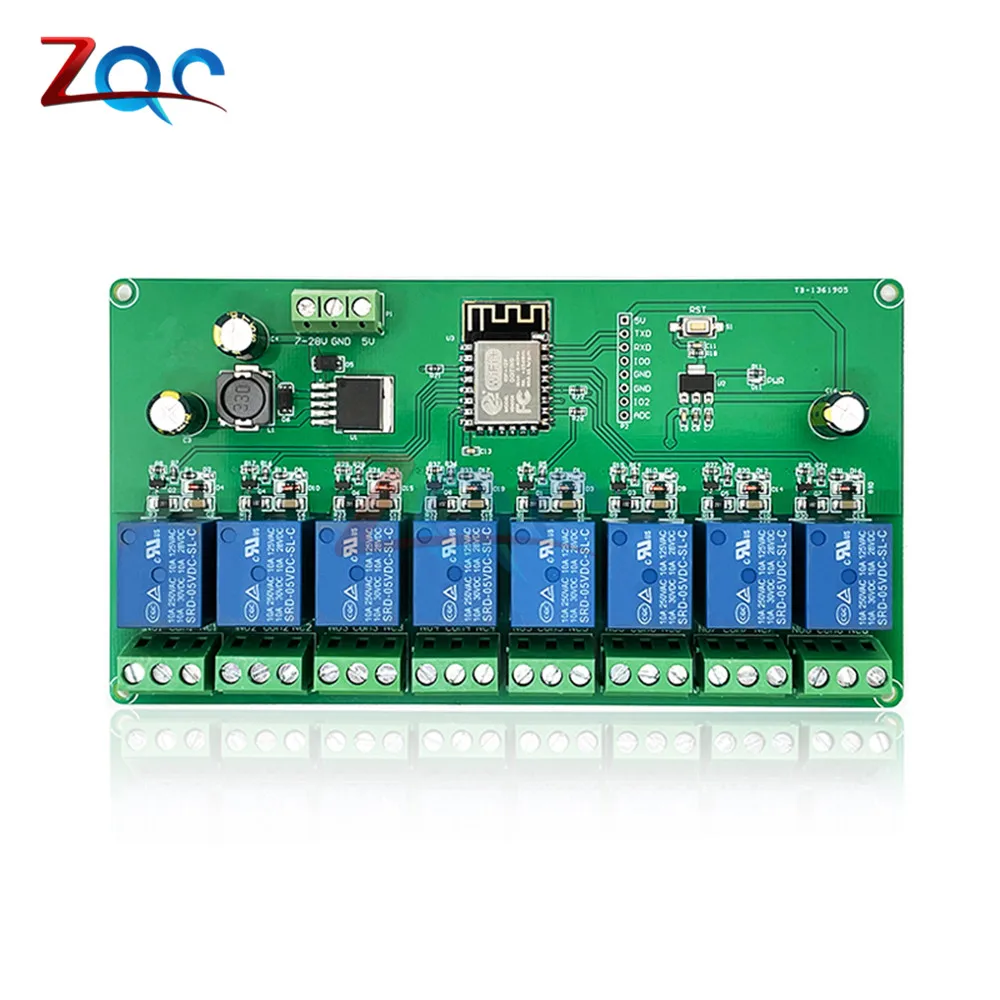

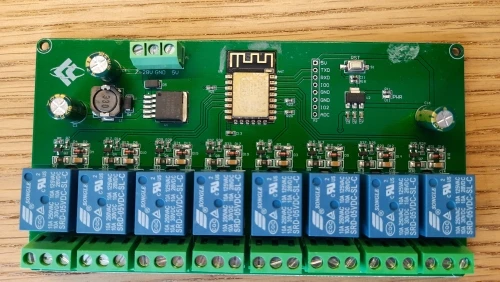

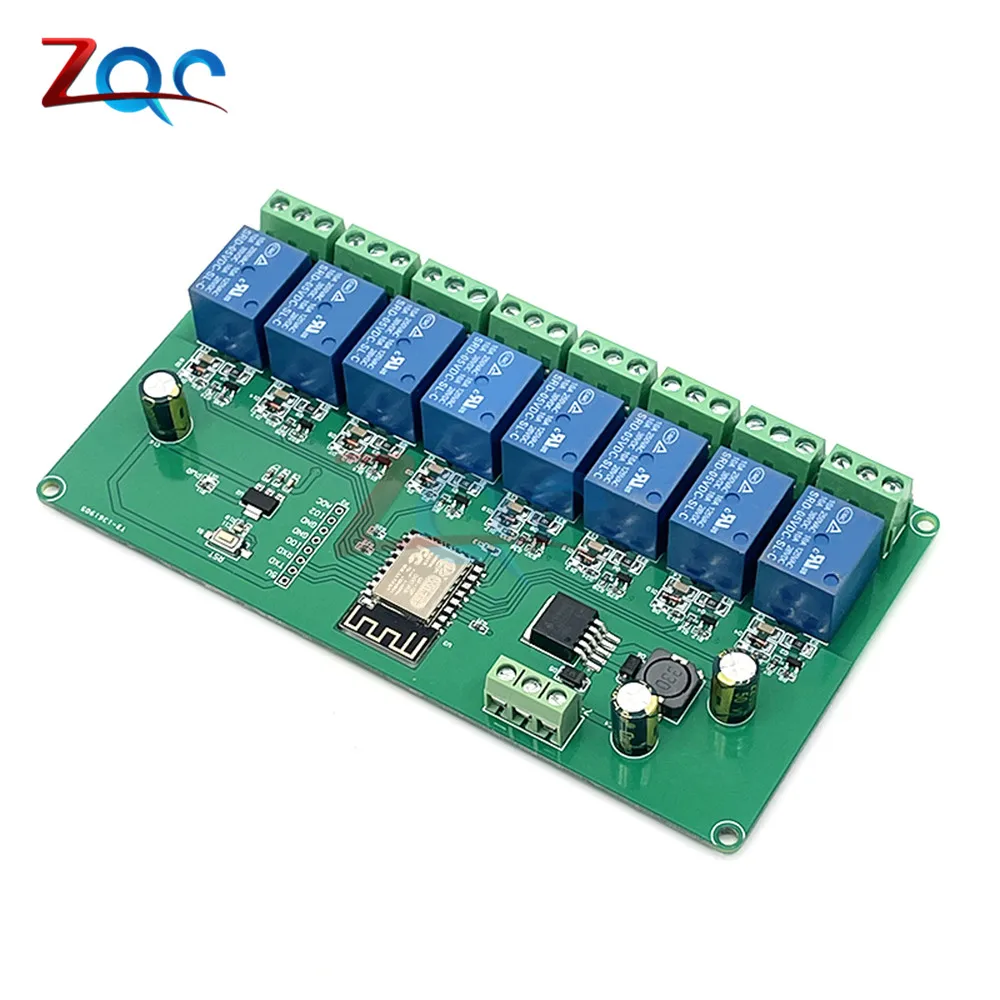

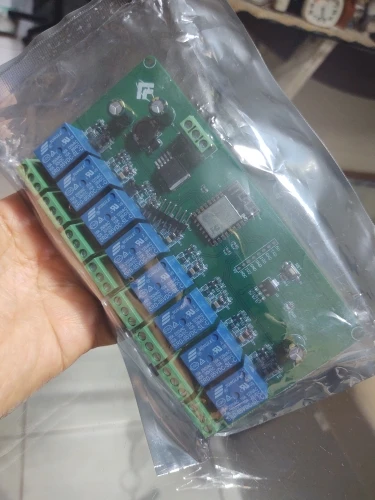

ESP8266 EPS-12F, беспроводной Программируемый Модуль с Wi-Fi, 8-канальный релейный экран, плата расширения для Arduino IOT DC 7 -28 В5 В

Описание:

Восьмиполосная релейная плата ESP8266 оснащена ESP-12F модулем Wi-Fi и поддерживает блок питания DC7-28V/5 В. Предоставьте код среды разработки Arduino, подходящий для обучения вторичному развитию ESP8266, беспроводного управления smart home и других случаев.

Характеристика:

1. Бортовой зрелый и стабильный ESP-12F WiFi модуль, большая емкость 4 м байтовая вспышка

2. Режим питания поддерживает DC7-28V/5 В

3. Встроенный WiFi модуль RST Кнопка сброса

4. ESP-12F поддерживает использование IDE Eclipse/Arduino и других инструментов разработки и предоставляет справочные программы в среде разработки Arduino

5. Есть 8 5 В реле на плате, выходной переключатель сигналов, подходит для управления нагрузками, рабочее напряжение которых находится в пределах AC 250V/DC30V

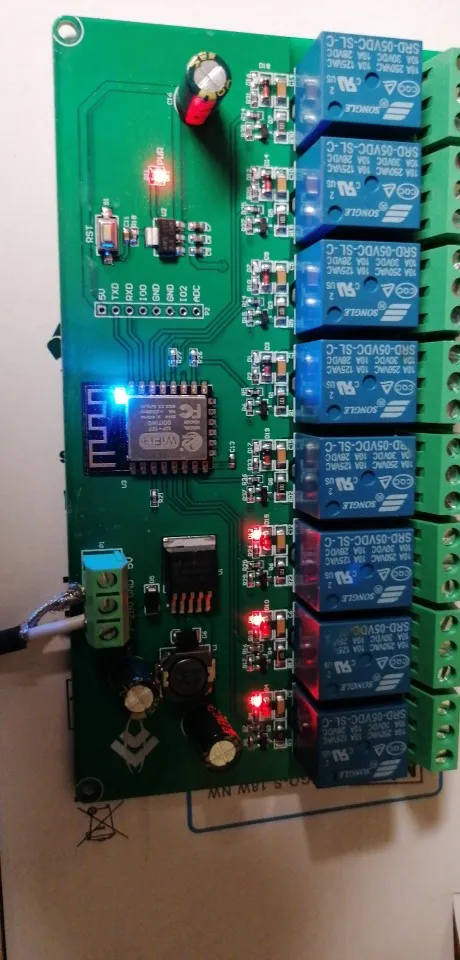

6. Бортовой индикатор питания и индикатор реле

Интерфейс:

Порт программирования: ESP8266's GND, RX, TX, 5 В соответственно подключены к GND, TX, RX, 5 в внешнего модуля последовательного порта TTL, IO0 должен быть подключен к GND при загрузке, а затем отключите соединение между IO0 и GND после завершения загрузки

Релейный выход:

NC: нормально закрытый, реле коротко соединено с COM до его закрытия, и оно приостановлено после его закрытия

COM: общественные

НЕТ: обычно открытый конец, реле приостановлено до закрытия, и коротко до COM после закрытия

Введение порта GPIO:

ADC: результат преобразования A/D, диапазон входного напряжения 0 -1 в, диапазон значений: 0 -1024

IO2: GPIO2; UART1_TXD

TXD: UART0_TXD; GPIO1

RXD: UART0_RXD; GPIO3

GND: источник питания

5 В: 5 в источник питания

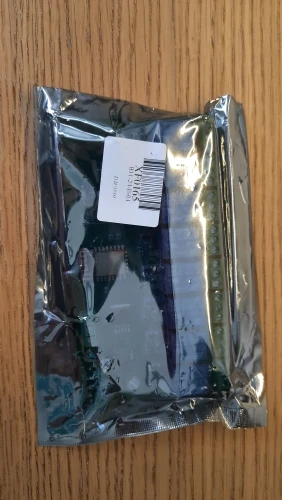

Посылка включает в себя:

1*8 каналов РЕЛЕ ESP8266 ESP-12F Беспроводной модуль
