Dynaco 6V6 Ультра линейный push-pull усилитель печатной платы стерео.
Известный американский аудио Dynaco усилитель хорошо известен, и нет ничего, что вы не знаете о воспроизведении мобильного робота.

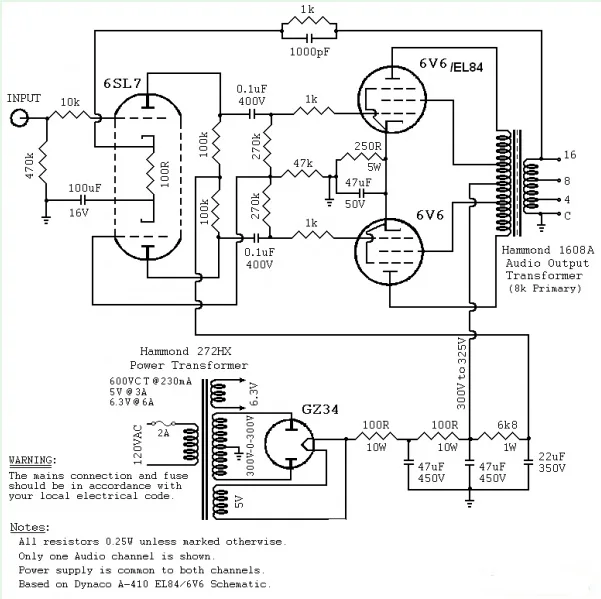

Ультра-линейная схема Dynaco 6V6, трубки 6SL7 (6N9P), 2 усиленных фазовых перевернутых push-pull выхода, 4 трубки 4V6, 4 трубки 6V6 разработаны на плате для легкой установки.
Dynaco 6V6 имеет классическую схему и умный дизайн. Трубка 6SL7 (6N9P) имеет две функции, которые являются одновременно усилением напряжения и автоматической Инверсией баланса, а резистор 1K является завершающим касанием. Этот резистор является катодным сопротивлением смещения 6SL7 и вторичным выходным трансформатором. Хвостовой части инвертирующий этап тоже циклическом режиме отрицательные отзывы резистор! Одна часть и три рабочих места, не только сохраняют детали, но и уменьшают дополнительный шум и искажение деталей.
В стадии питания используется сверхлинейная (UL) структура с учетом баланса между эффективностью и искажением. После небольшой модификации выходная мощность может достигать 10 Вт THD = 0.4%, и демпфирование больше 4,0. С такой простой схемой, такой индекс действительно превосходит!
Более экономичный источник питания. С фильтрацией только CRC, S / N всей машины может быть взвешено до-107дб A (абсолютное остаточное напряжение шума 160uV). Низкий уровень шума-это в основном ухо близко к динамику, чтобы остановить небольшой шум. Если используется Индуктивная фильтрация, она имеет глазурь на торте.
Изысканная FR4 Двухсторонняя доска из стекловолокна Золотая доска с покрытием, размер доски 240 × 110 мм, толщина доски 2 мм. Параметры сопротивления и емкости отмечены на плате, производительность цепи отличная, проводка разумная, и линия Тихая. До тех пор, пока проводка верна, одноразовый успех-это быстрый путь к успеху. Также подходит для нажатия 6P6P, 6P3P, 6CA7, KT66, EL34 и других электронных трубок.
Конструкция шага компонента, основания трубы шаг и ноги размер отверстия является разумным, подходит для больших и малых мощных резисторов и конденсаторов. Электронные трубные сиденья предназначены для двойного использования, а компоненты сопротивления-емкости могут быть собраны и сварены с обеих сторон.
Электронные сидения для труб разработаны с круглыми ножными отверстиями и плоскими ножными отверстиями. Плоские ножные отверстия легче сварить, чем круглые ножные отверстия без утечки олова, и подходят для различных электронных туб DIY цепей.
Сборные компоненты, такие как позолоченное Трубное основание, 25 Вт алюминиевый корпус, устойчивость к катоду, японский рубин электролиз, голландский электролиз, немецкий конденсатор WIMA cross-connect, точный пятикольцевой резистор, японский химический или ЭЛНА добавка электролиза
Двусторонний характер элемента сопротивления-емкости может быть собран с обеих сторон, и трубка может быть установлена открытым. Примечание: основание трубы должно быть собрано с символами, и оно не может быть изменено.
Идентификация порта на плате детализирована, и отзывы на вход, выход, дроссель, силовой трансформатор, выходной трансформатор, катод отзывы на Соединительный порт, нить и т. д. помечены подробно.
Печатная плата используется для силовой трубки KT66. Замените два 250 Ом 25 Вт алюминиевых корпусных резисторов на плате на 180 Ом. Пожалуйста, обратите внимание при сварке машины.

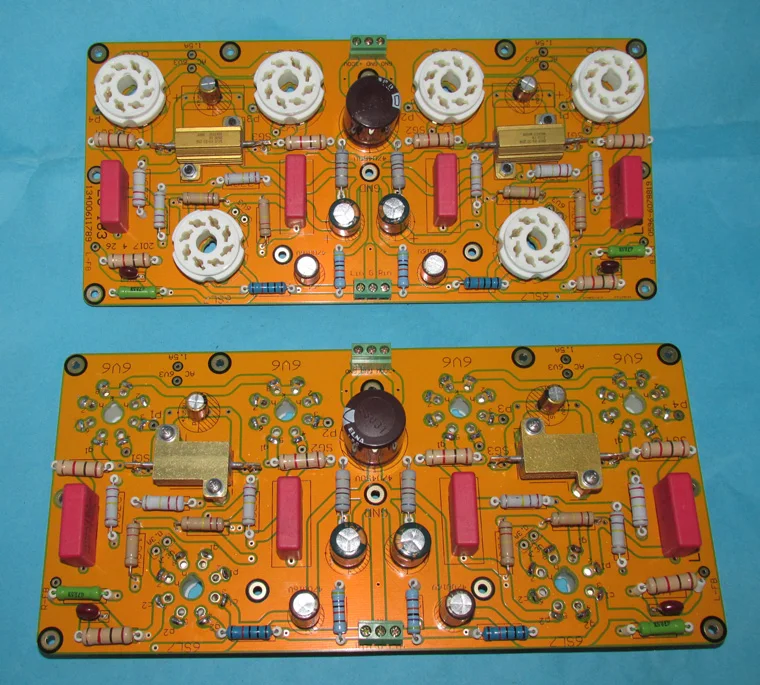

LG183K пустая доска желтая доска.

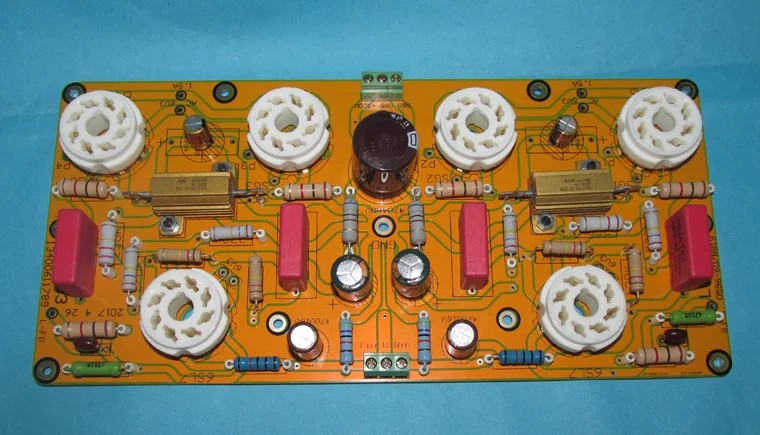

LG183 готовая доска желтая пластина установлена, за исключением трубки

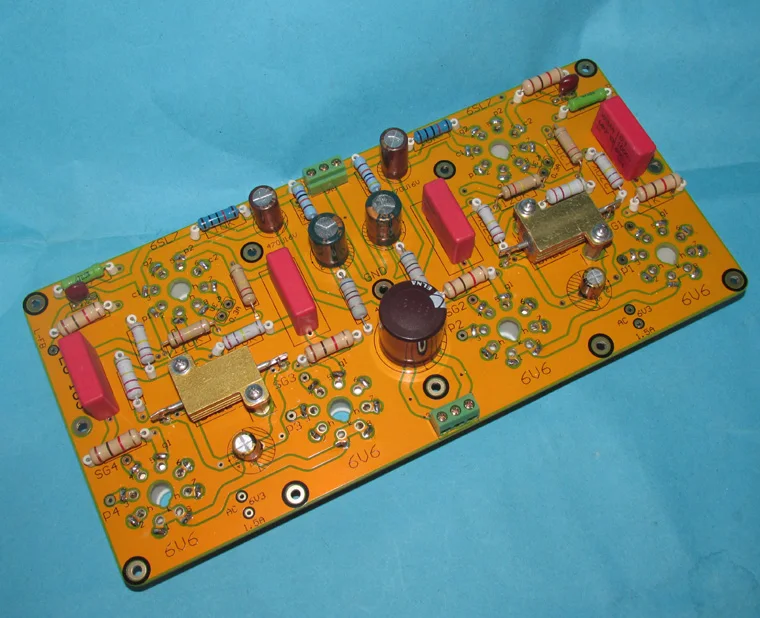

LG183K готовая доска желтая пластина сопротивление-емкостные компоненты обратная установка (не включая электронную трубку), компоненты сопротивления-емкость обратная установка электронная трубка может быть подвержена воздействию
Декларирование:
Компоненты на готовой доске отличаются из-за различных партий сборки. Типы, бренды, модели и характеристики некоторых компонентов будут немного отличаться. Компоненты и параметры, собранные на доске, будут превалировать! Некоторые компоненты на печатной плате-это товары, разбираемые вручную, и готовая плата продается нормально.
