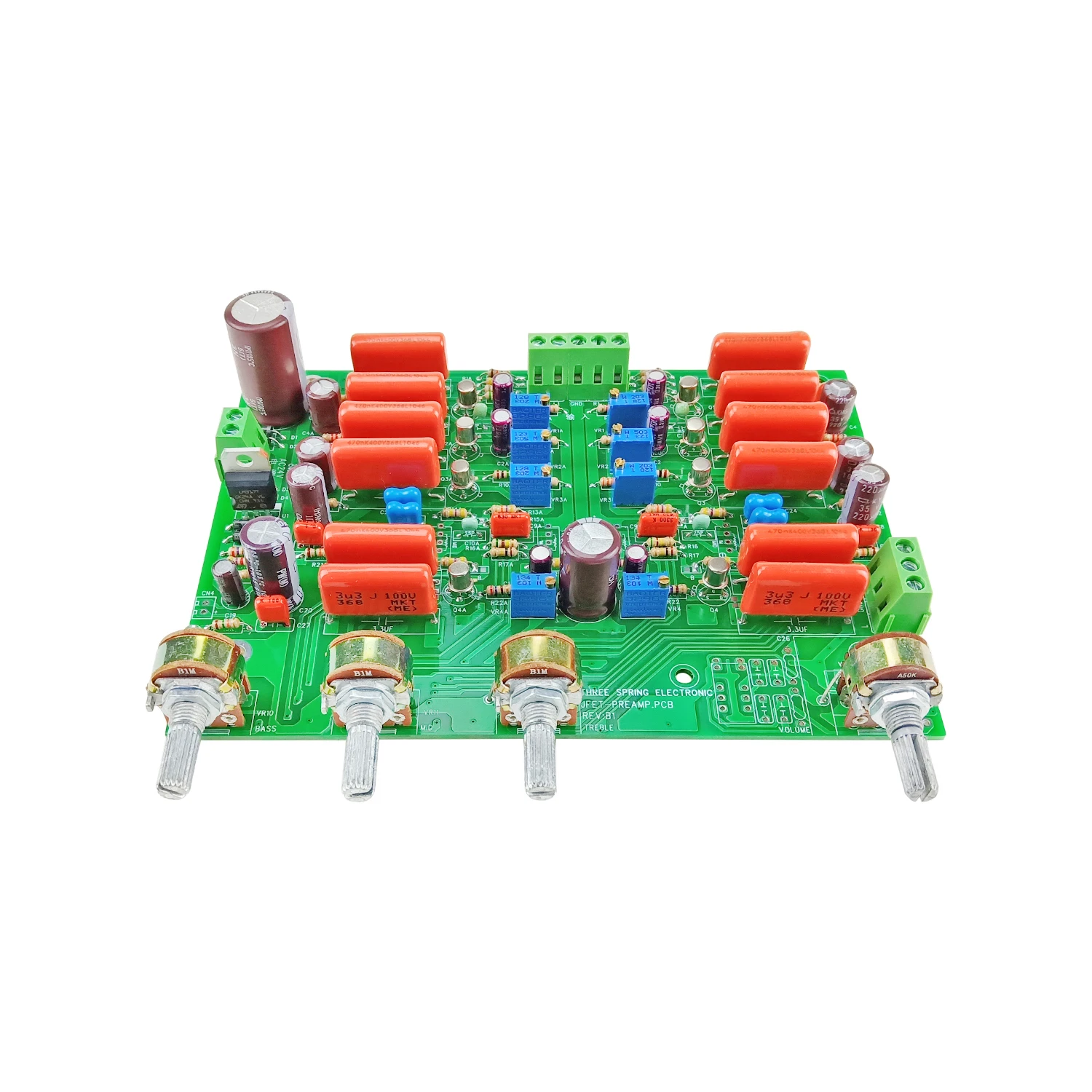

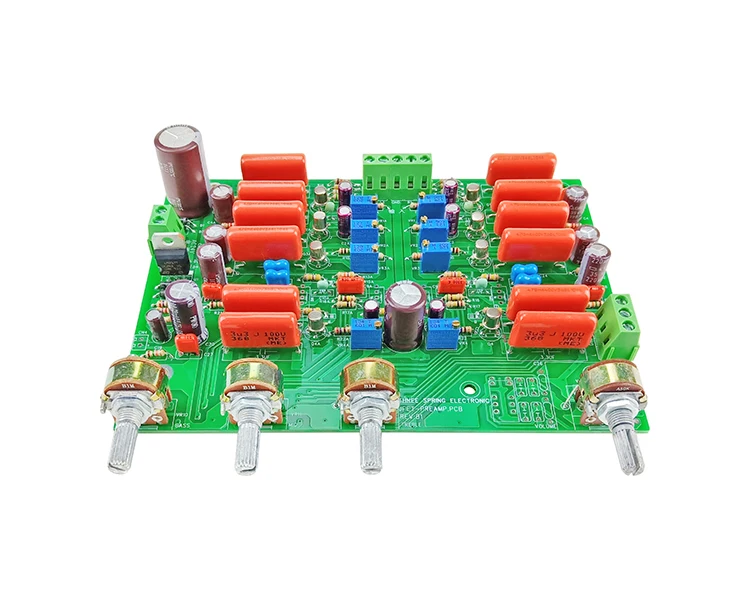

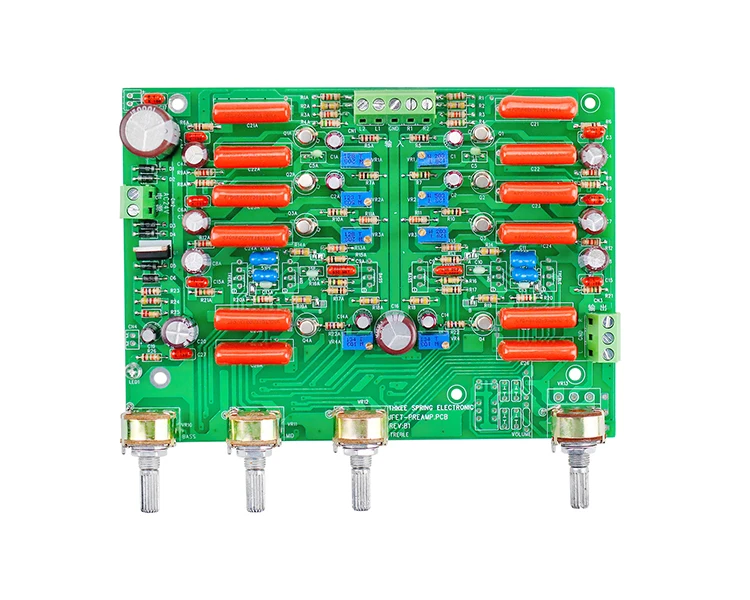

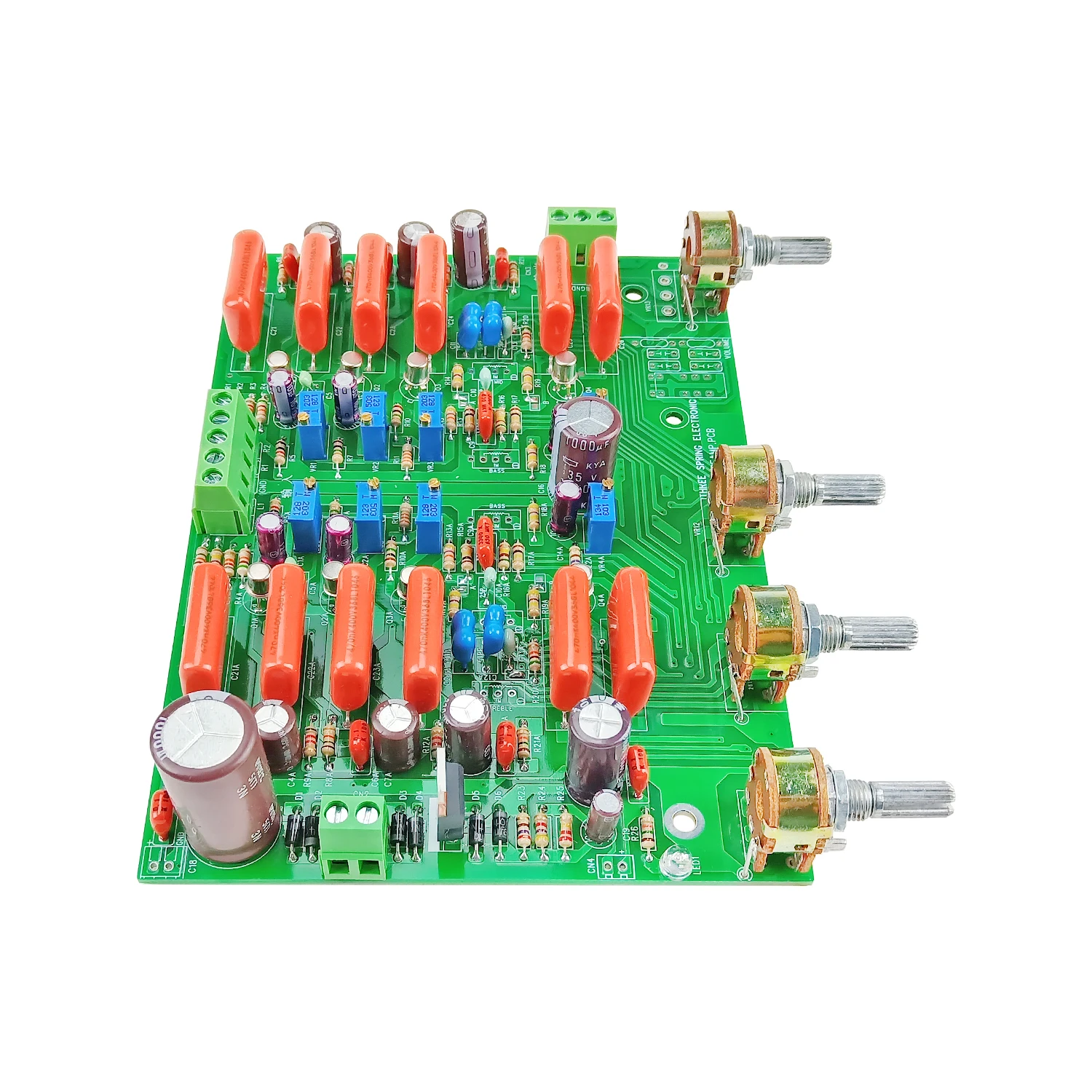

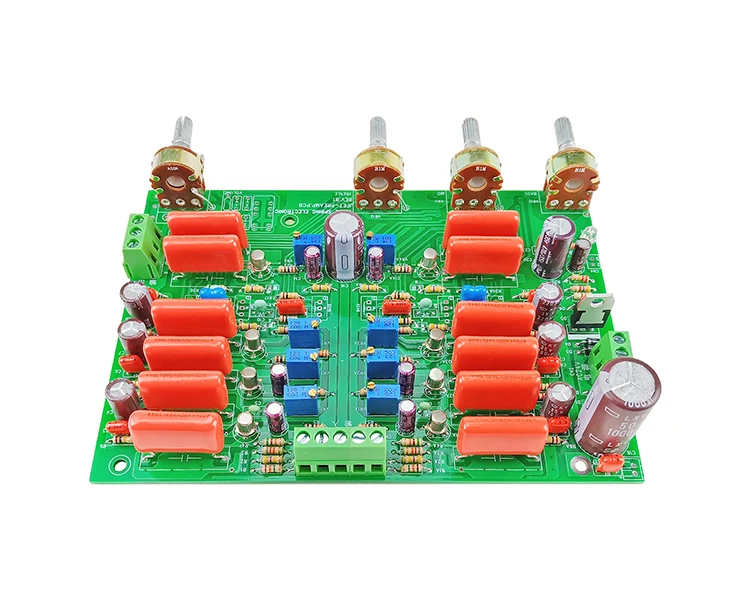

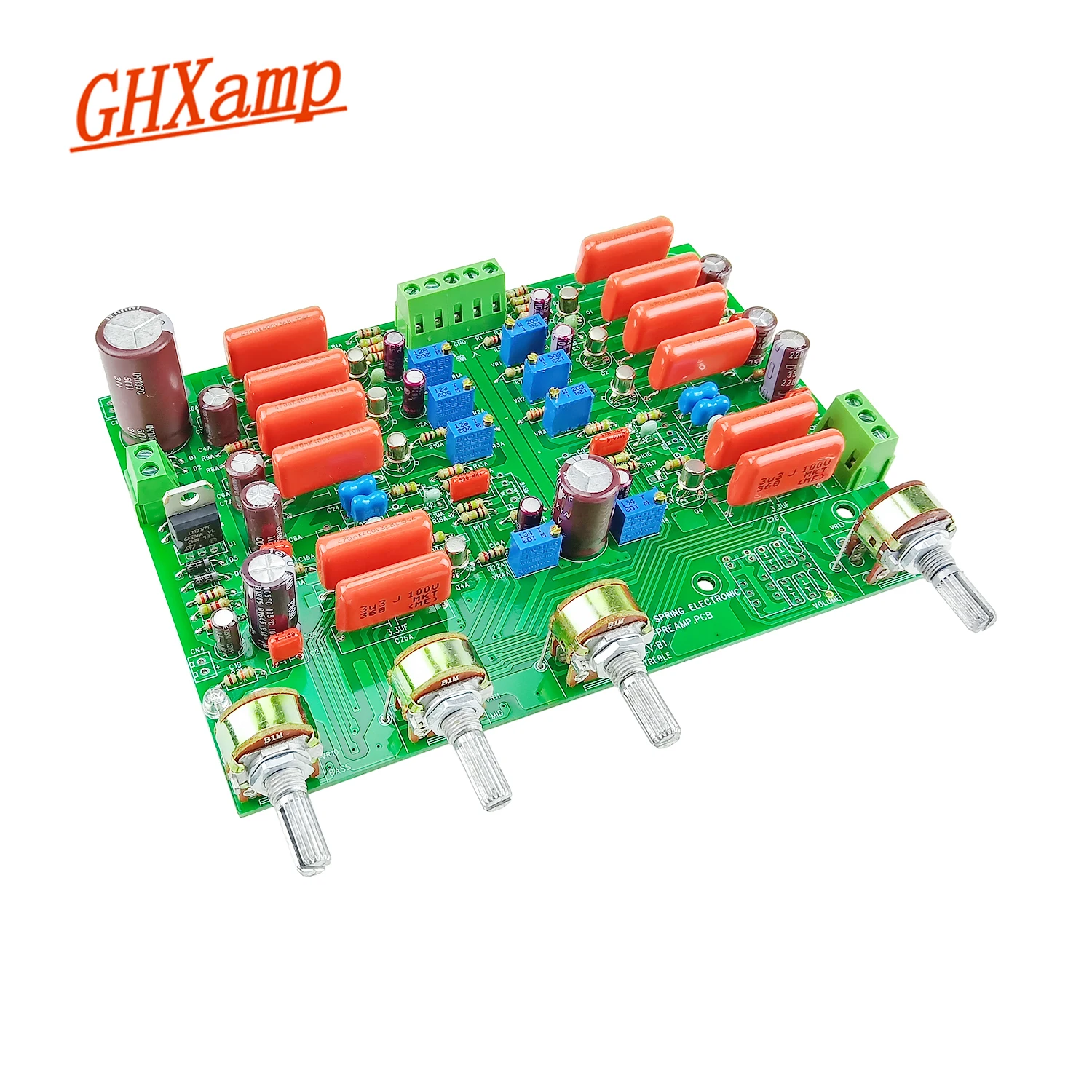

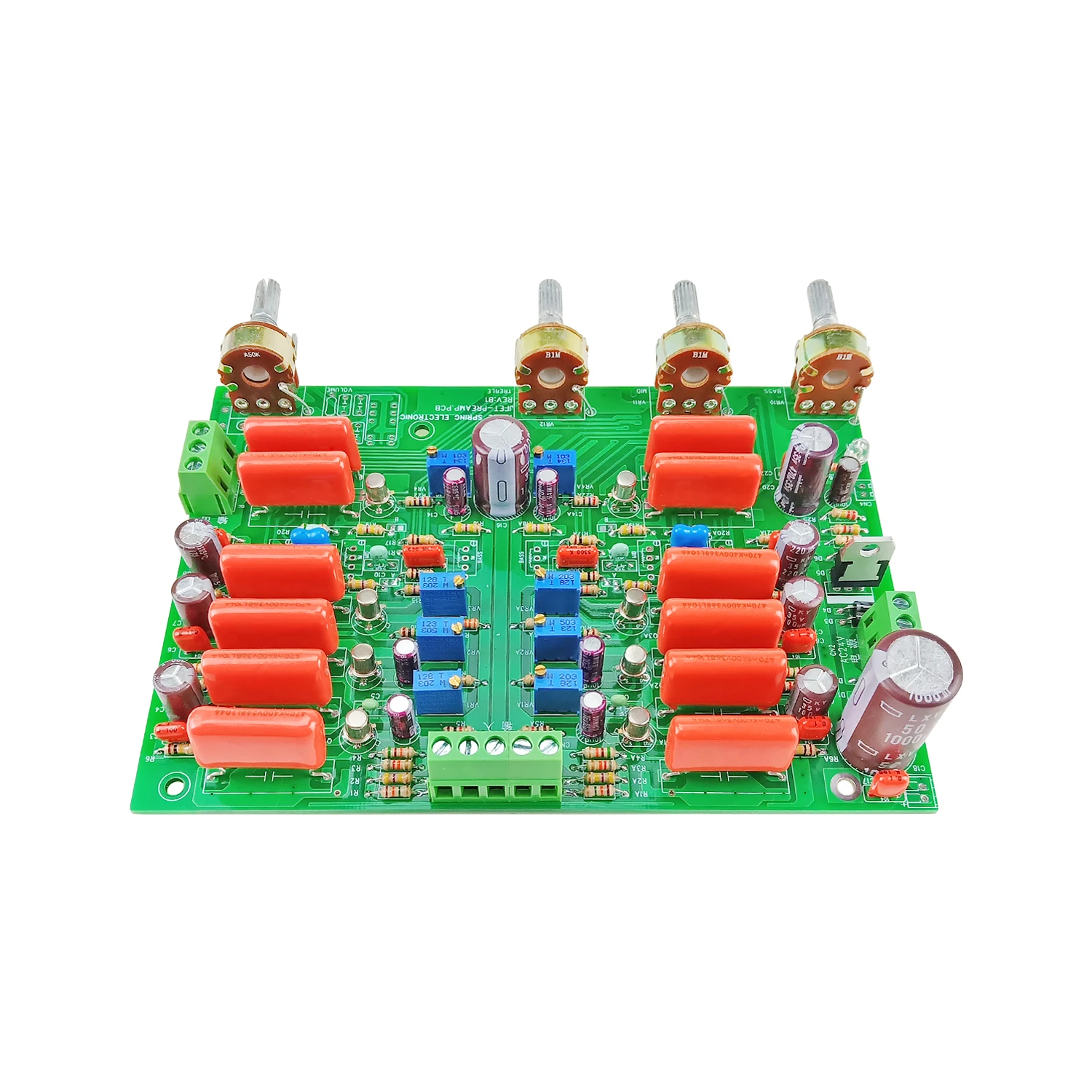

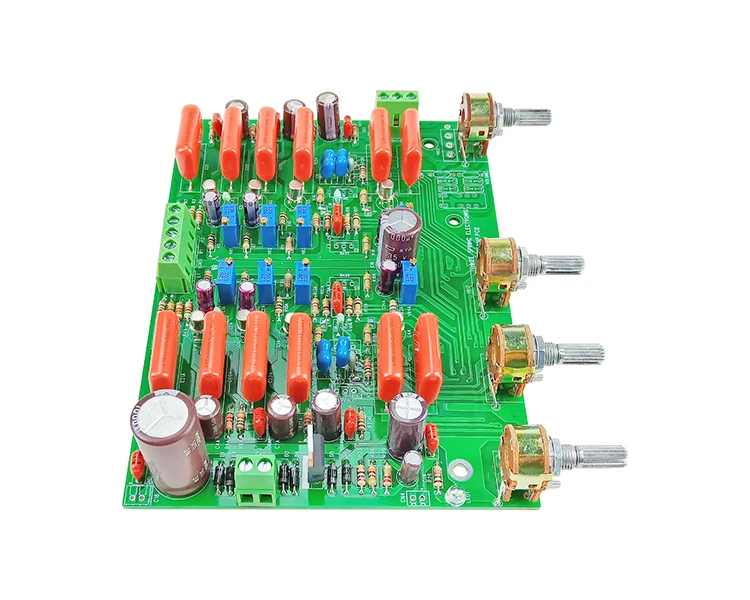

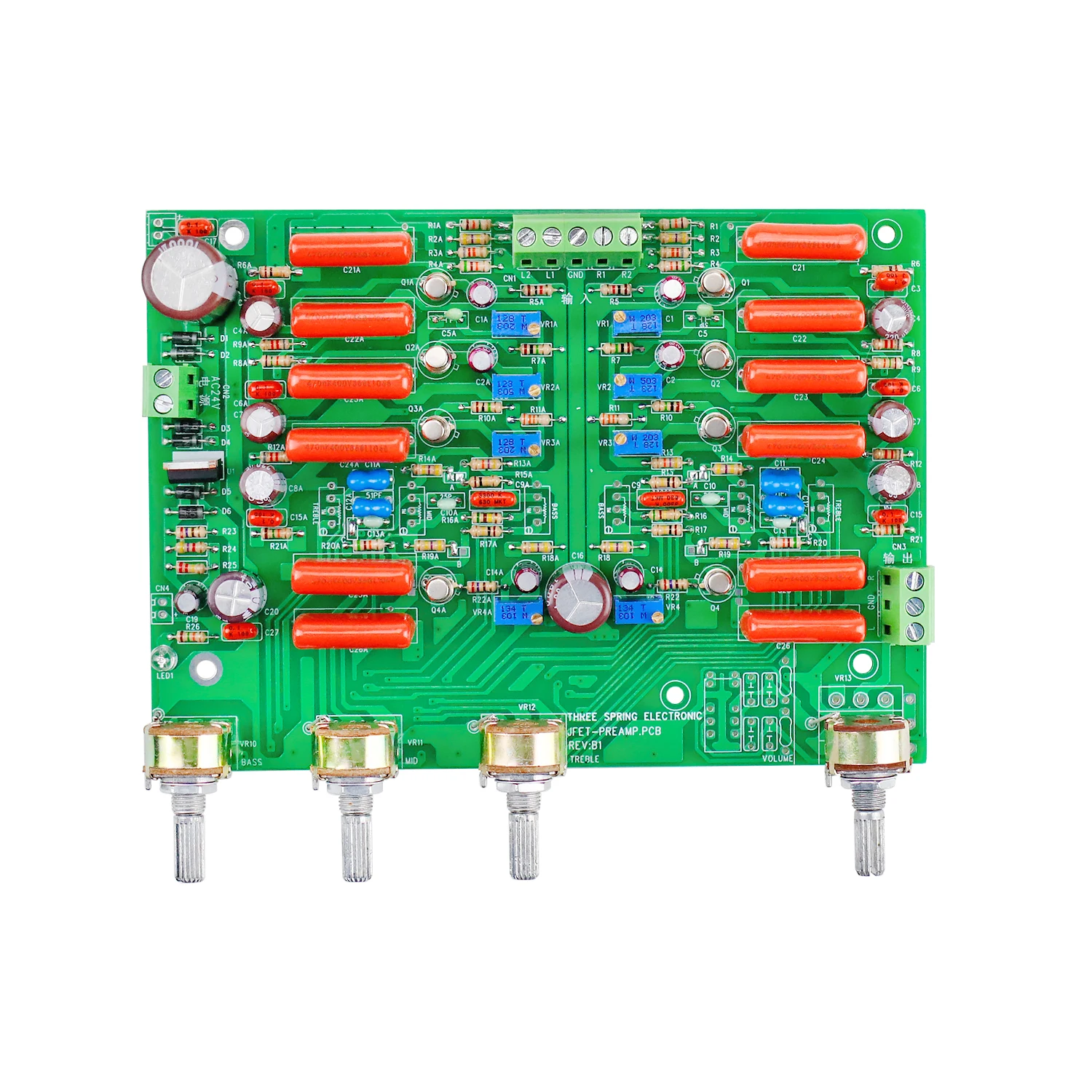

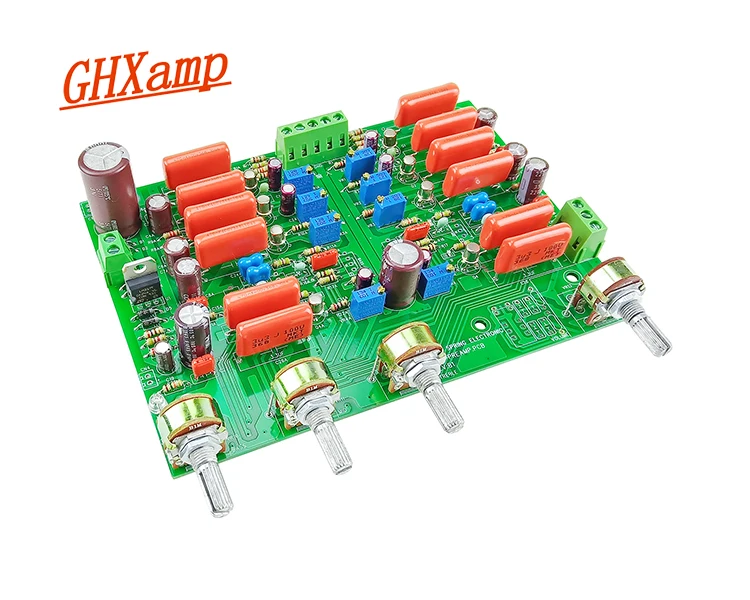

Четырехтрубный усилитель JFET 3DJ7H. Четырехтрубный передний контур JFET выполнен, и параметры компонентов цепи являются оригинальными параметрами без каких-либо изменений. Схема имеет очень хорошие звуковые эффекты, высокое разрешение, хорошая эластичность басов, тонкие высокие частоты, сильное чувство звукового поля, сильные кишки, и она стоит иметь. Передний этап сочетается с ламповым усилителем, усилителем мощности транзистора или комбинированной машиной, чистой задней стадией и т. д., может достичь очень удовлетворительных результатов. Характеристики материала: 1. Трубка JFET 3DJ7, и звуковой эффект сопоставим с импортными известными трубками. Теперь все входящие качественные трубки отсутствуют на складе, эта трубка является лучшим выбором; 2. Соединительный конденсатор Philips CBB, который обладает высоким разрешением, очень тонким звуком и богатыми деталями, и его эффект намного превосходит другие брендовые конденсаторы; 3. Фильтрующие конденсаторы-высокочастотные и низкостойкие конденсаторы японского химического черного Королевского Конга; 4. Южный полюс 10 мкФ конденсатор с алюминиевой крышкой, JFET трубка представляет собой японский ELNA конденсатор с алюминиевой крышкой; 5. Конденсаторы 51P и 750P, используемые в тонах, являются точными серебряными слюдами, которые более деликатны и мягкие на высоких частотах. Размер цепи: монтажная плата FR4 двухсторонняя стекловолокна, длина 156 мм x ширина 112 мм. Плата поставляется с 16 типом B1M high, medium, bass и потенциометром громкости s, нет необходимости в проводе и припайке потенциометра для минимизации помех, а потенциометр громкости поддерживает 27 типов; Потенциометры на плате хорошего качества, и потенциометр имеет более длительный срок службы. Шаг каждого потенциометра: 0 - 33 мм-33 мм-68 мм. Плата имеет два входа: L1 и R1, L2 и R2. 1 входной интерфейс соответствует стандартным аудио-источникам, таким как CD и решение, а 2 входных интерфейса соответствуют небольшим аудио-источникам, таким как мобильные телефоны. Вы можете выбрать подключение в соответствии с реальными потребностями. В тех случаях, когда L1 и R1 вход 2 в 1 кГц синусоида сигнал, выпуск составляет около 1,7 V. Питание платы: 1. Стандартный AC 24V одиночный источник питания. Если нет подходящего напряжения, выход трансформатора переменного тока 20-28 в также возможен, с регулятором напряжения LM317 на плате для стабилизации рабочего напряжения при 22 в. 2. Рабочий ток платы составляет всего несколько миллиампер, и мощность трансформатора может использоваться от нескольких ватт до более десяти ватт. Не рекомендуется использовать высокомощный трансформатор. Поскольку внутреннее сопротивление фильтрующего конденсатора слишком мало, а мощность трансформатора слишком велика, ток будет слишком большим в момент включения, выгорите Диод выпрямителя на доске. Печатная плата была дебютирована осциллографом и прослушиванием, все уровни были полностью отлажены, непосредственно подключены к источнику питания, вход и выход могут быть использованы нормально, пользователь также может настроить каждый 3296 потенциометра в соответствии с фактическим слухом, но вам нужно проверить и записать каждый до отладки уровня напряжения, Легко отрегулировать чехол расстройства, есть квадратные тестовые точки на обоих концах сопротивления на доске, которые должны проверить напряжение. Поскольку входное сопротивление трубки JFET очень высокое, плата должна быть установлена на металлической пластине с разделенными медными столбами или установлена в аудиокоробке, И аудио-бокс должен быть подключен к заземляющему проводу платы, в противном случае он будет вводить помехи и генерировать текущий шум. Плата должна быть установлена в аудио коробке, после чего не будет абсолютно никакого электрического тока. Посылка: 1 шт.
