Последнее обновление: 08.10.2024
Тип 1: панель управления T12 (без аксессуаров)
Тип 2: панель управления T12 (включая аксессуары)
Тип 3: JBC-T12 совместимая панель управления (включая аксессуары), классификация панели управления

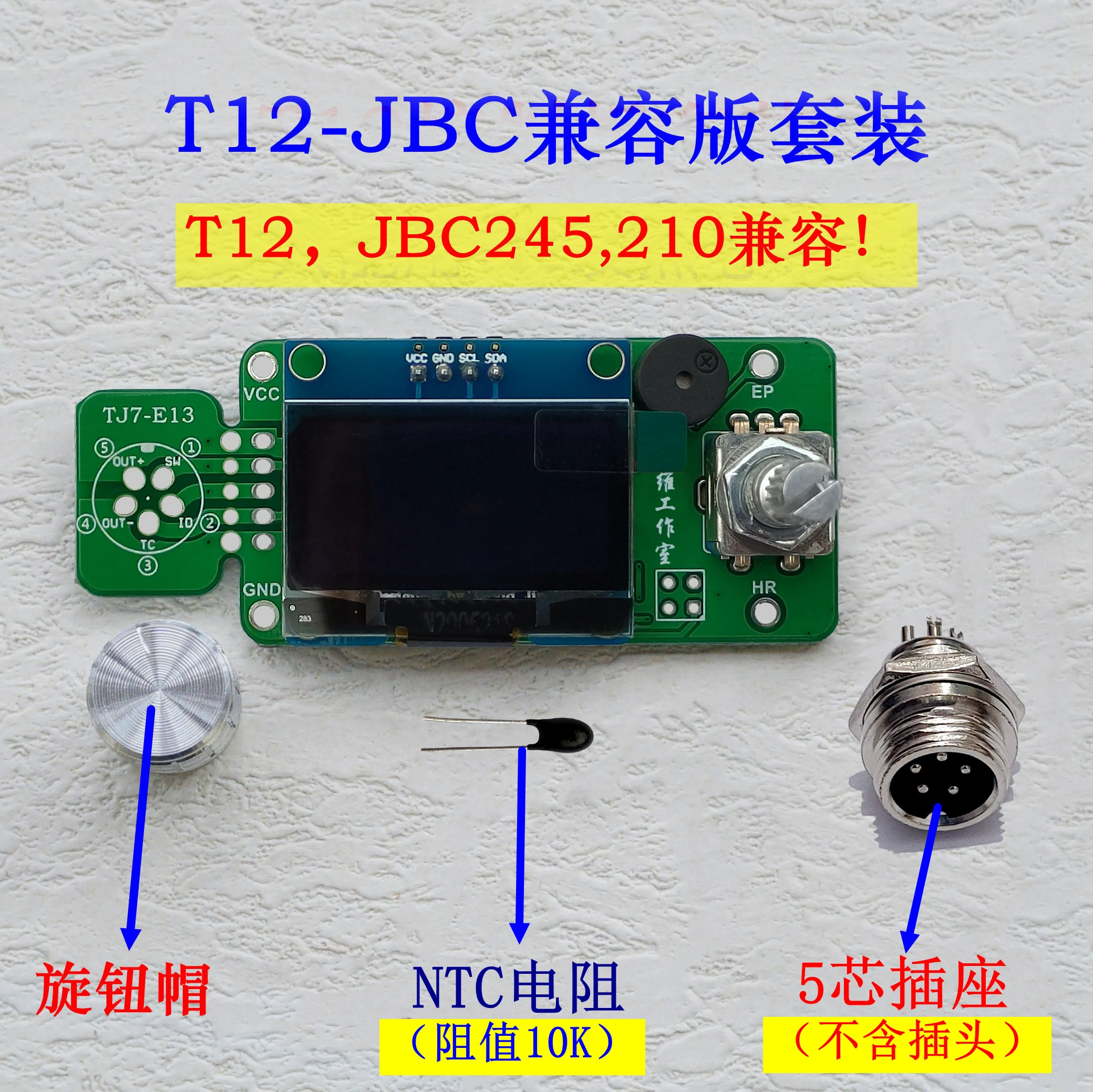

Посылка 1: только нагреватель T12, без каких-либо аксессуаров.
Посылка 2: только нагреватель T12, аксессуары: крышка ручки, NTC, 5-жильная розетка.
Посылка 3: T12, JBC245, JBC210 можно использовать три вида нагревательных сердечников. Версия три в одном с аксессуарами.
Совет: «сделай сам» рискует, покупатель должен иметь определенную основу цепи и начать работу!

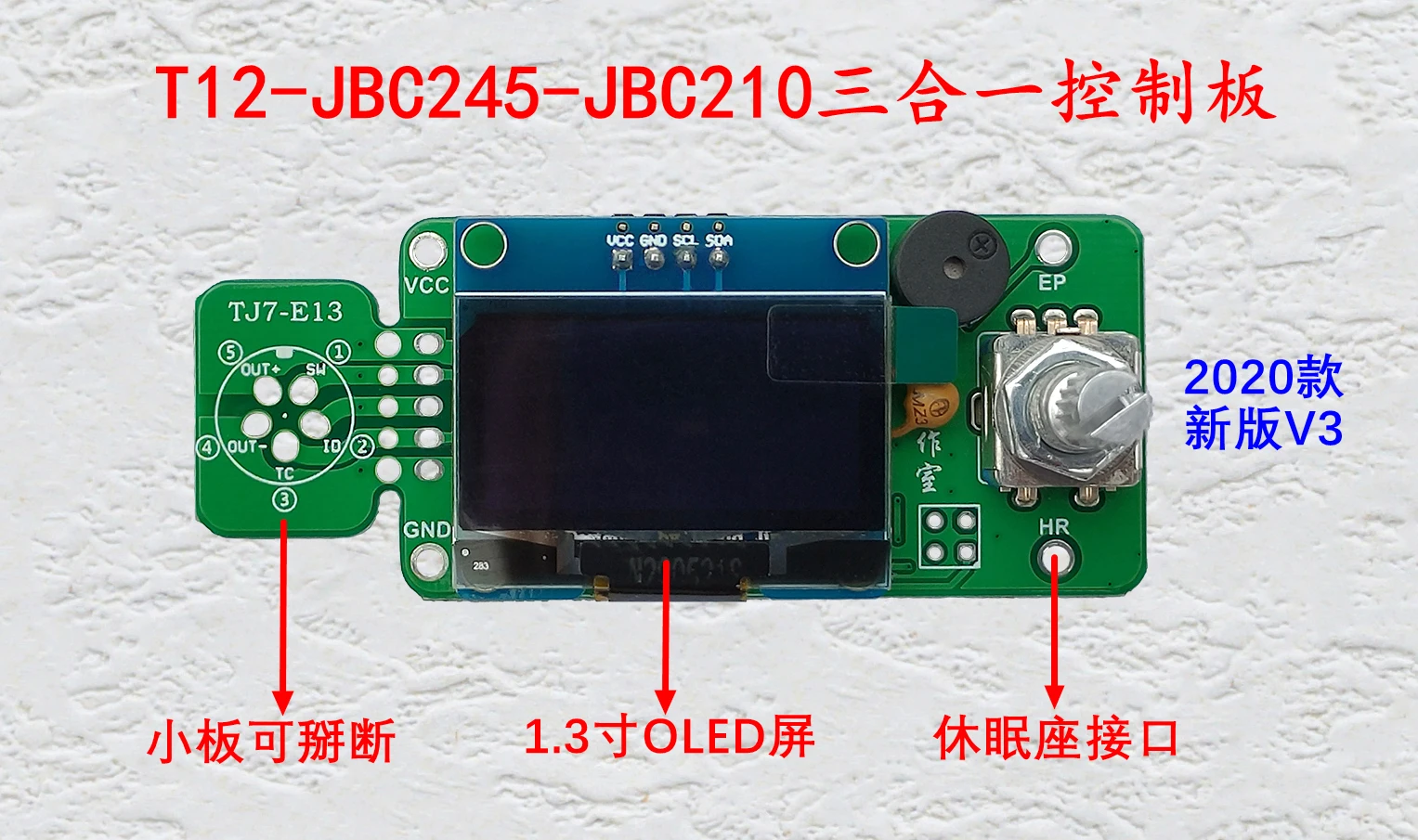

Плата управления T12, JBC245, JBC210 три в одном, с 3 ручками, может быть изменена на 3 Различные сварочные платформы!
T12, JBC245, JBC210 можно соответственно откалибровать температуру, соответственно установить режим покоя, не мешать друг другу. T12 также может спать в общежитии, JBC также может встряхнуть переключатель сна, освободить первоначальное лишение свободы. Больше игрового процесса, меньше ограничений!

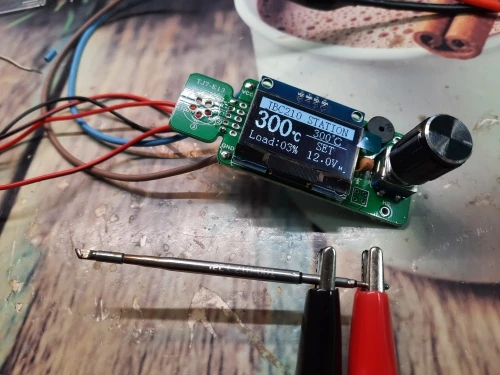

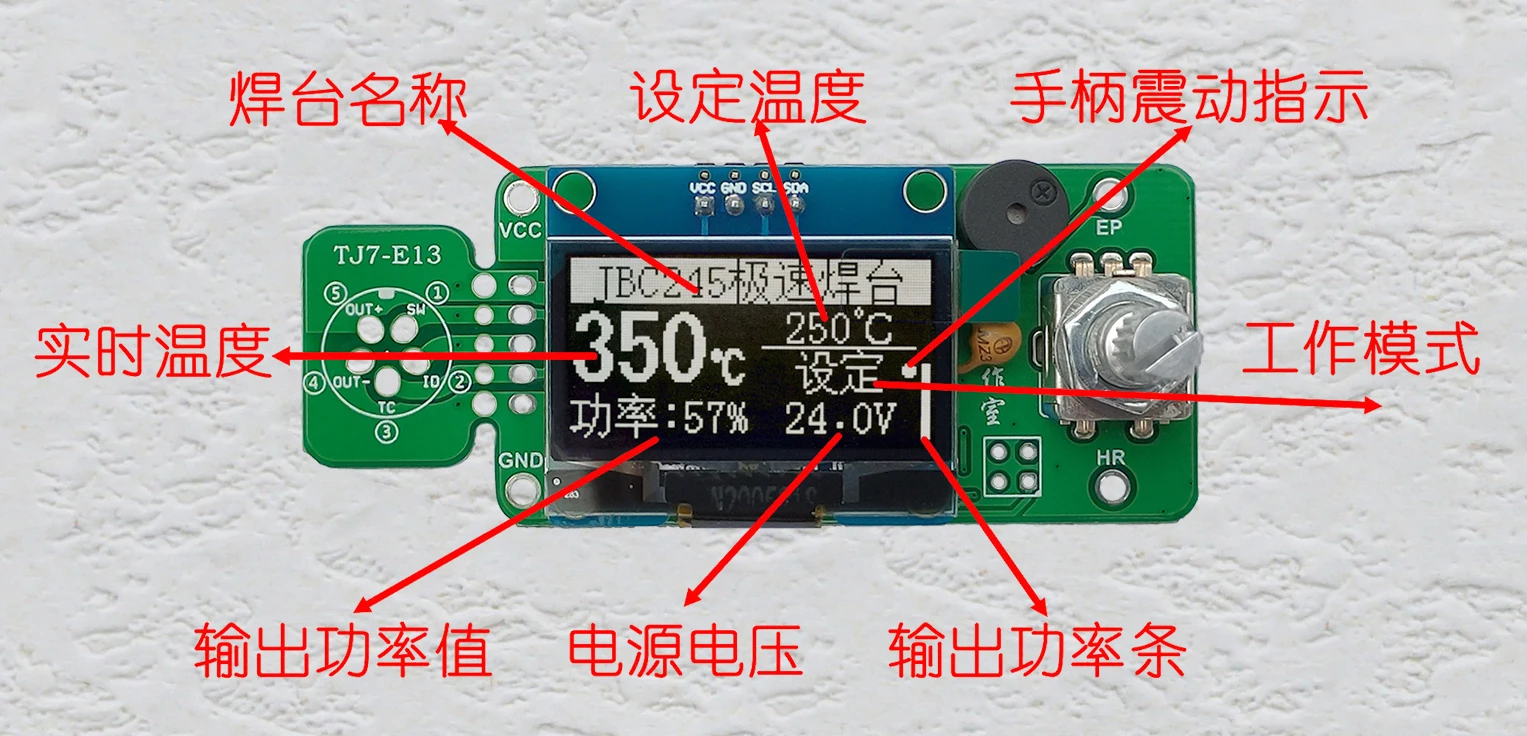

\Введение в основной интерфейс платы управления:

Вы можете выбрать одну из трех конфигураций. Обратите внимание, только с розеткой, без вилки, во избежание дублирования с вилкой ручки.

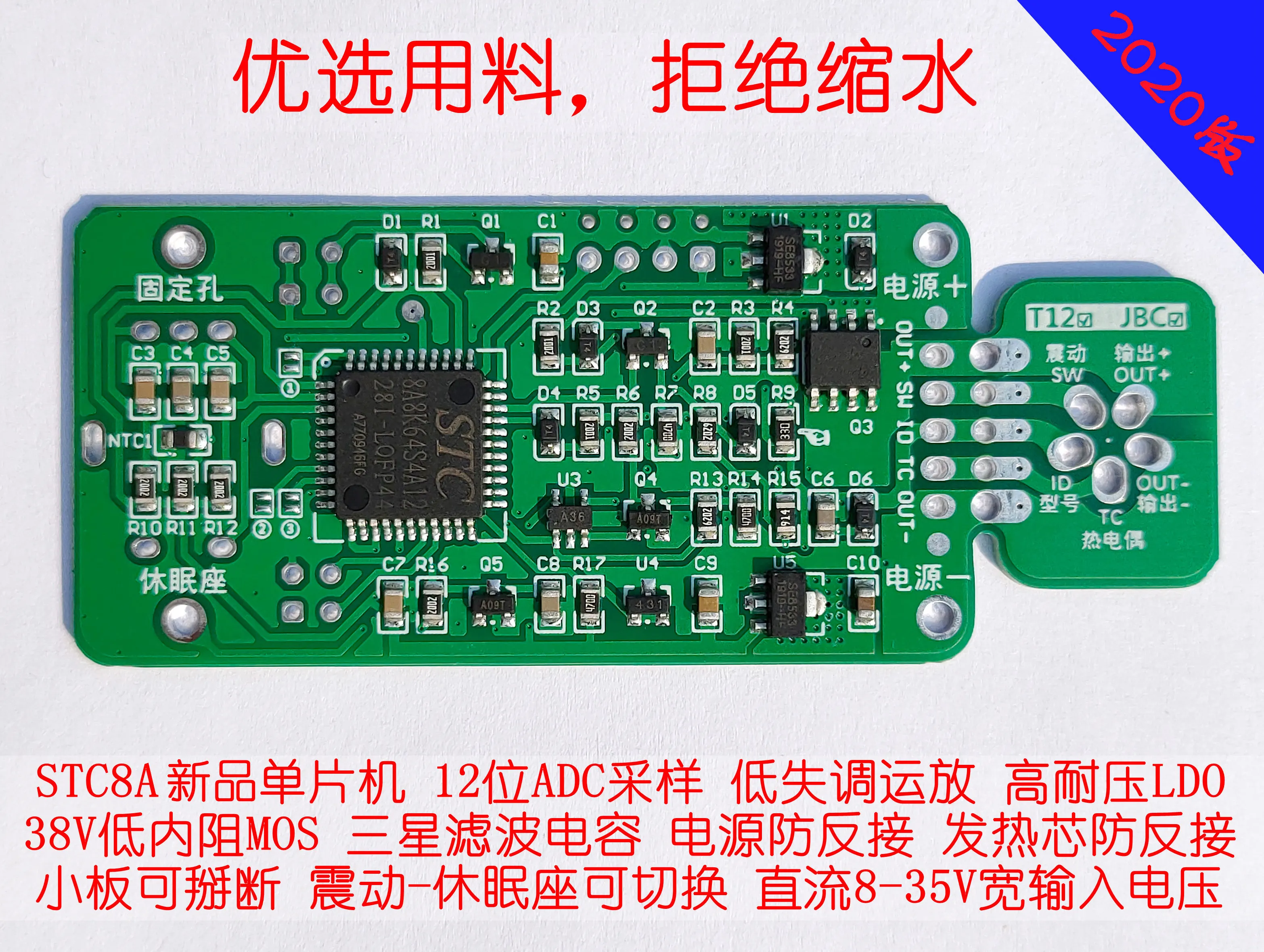

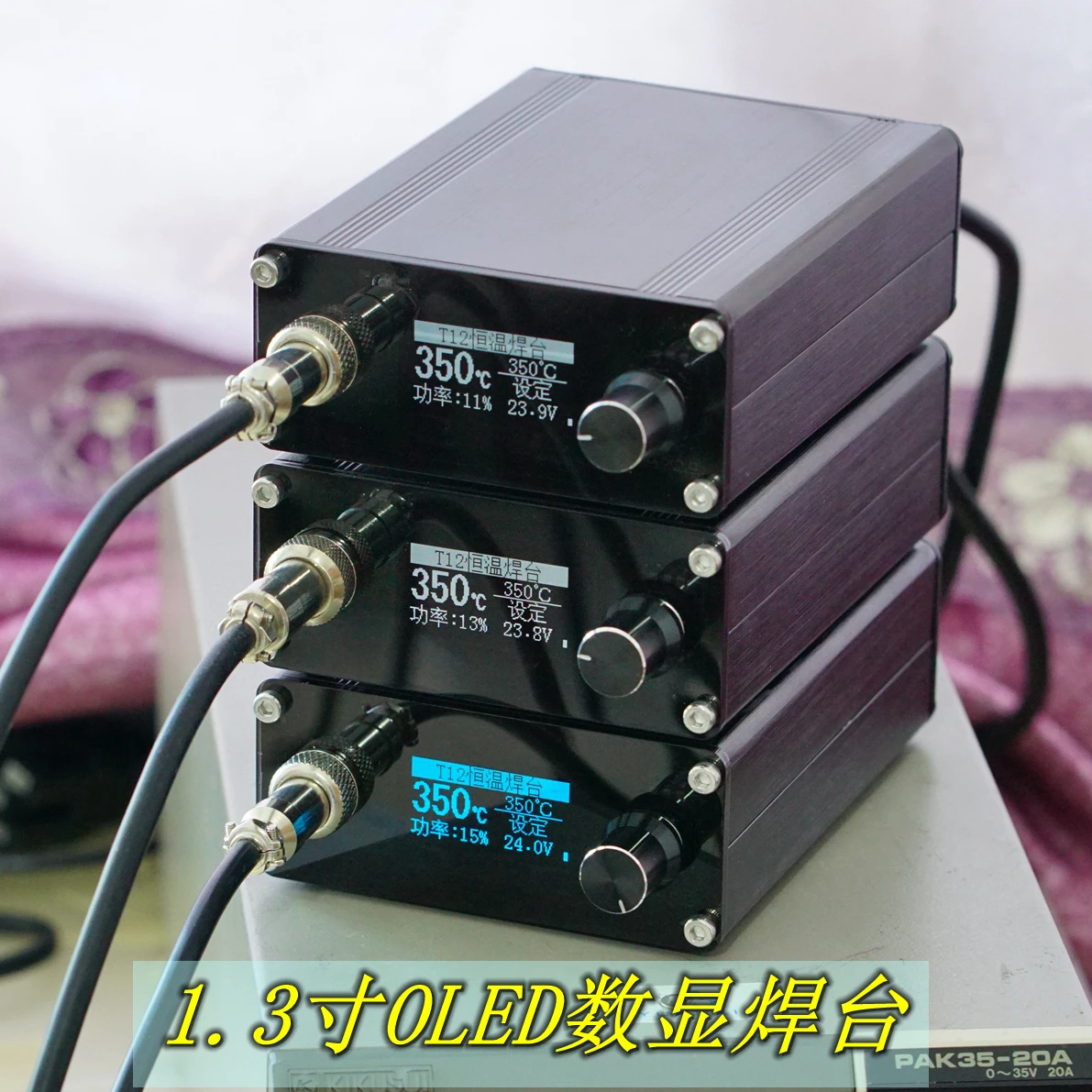

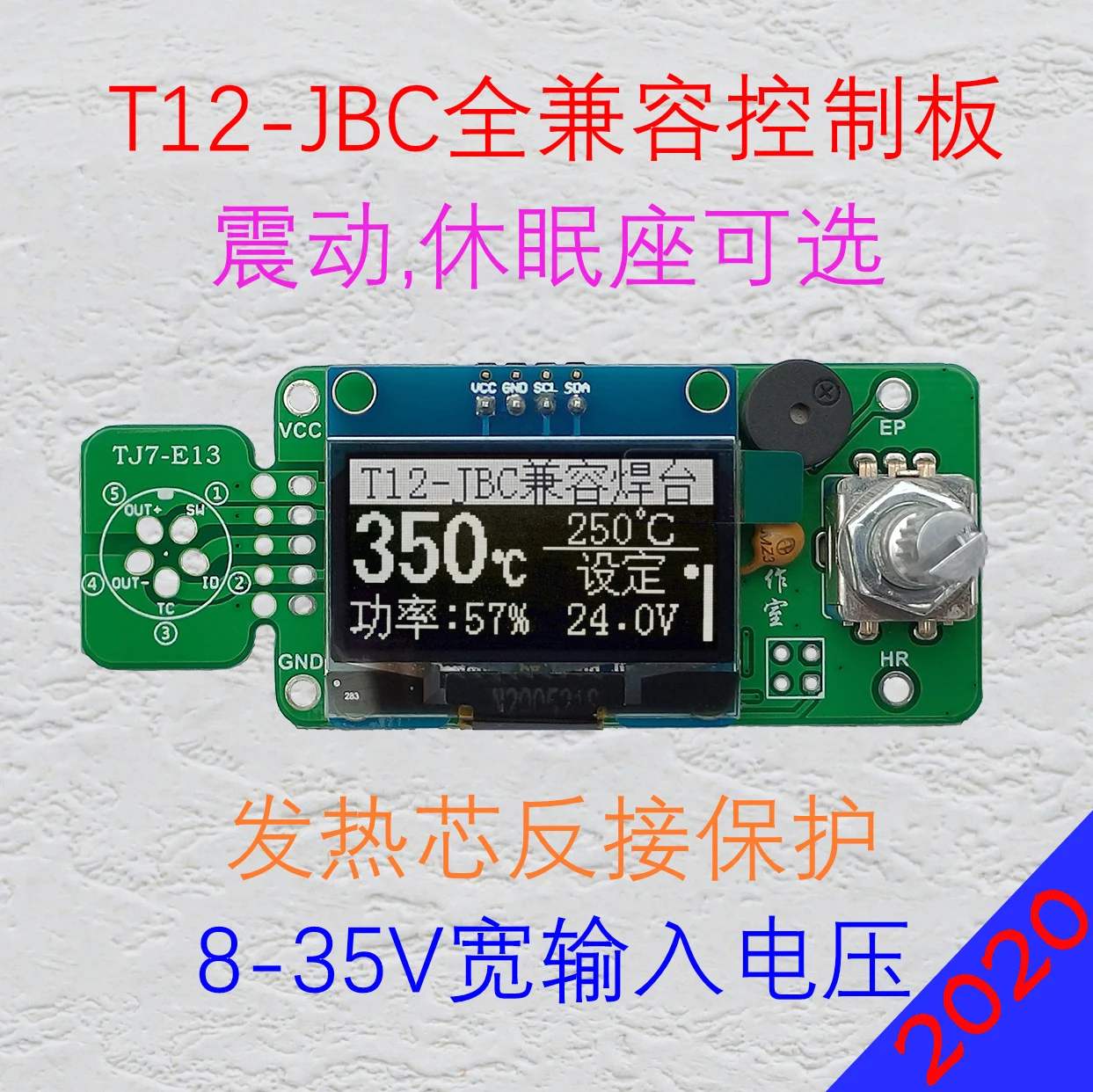

Особенности панели управления сварочного стенда TJ7-E13
1, широкое входное напряжение 8-35 в, с защитой от обратного подключения. Импульсный источник питания, трансформатор (нужен выпрямительный фильтр), может использоваться литиевая батарея!
2. Защита от пониженного напряжения, регулировка значения пониженного напряжения. Сигнализация низкого давления, остановка нагрева, может быть мобильной версией батареи сварочной платформы!
3. T12, JBC245, JBC210 все в одном! Пусть сварочная платформа JBC гражданская!
4. Ртутный вибропереключатель положит конец явлению окисления обычного вибропереключателя.
5. 12-битная выборка ADC, операционный усилитель с низким уровнем смещения рельсов и рельсов, алгоритм PID, быстрый рост температуры, точный контроль температуры.'
6, защита обратного подключения теплового сердечника. Положительное и отрицательное подключение нагревательного сердечника, откажитесь от нагрева! Предотвратите сгорание нагревателя T12 или JBC!
7. Защита от перенапряжения нагревательного сердечника. Когда напряжение питания значительно превышает Номинальное напряжение нагревательного сердечника, ограничьте выходную мощность, чтобы значительно увеличить, чтобы нагревательный сердечник не сократил его срок службы!
8. Цифровой Аналоговый блок питания указывает на мощность сварочного станка в реальном времени.
9. Широкий диапазон контроля температуры 100-450 ℃ (одна кнопка может временно достигать 500 ℃).
10, режим классификации температуры: быстрое переключение между тремя общими температурами, удобный обслуживающий персонал.
11, Вибрационный сон, сиденье для сна сон опционально!
12. Китайский и английский двуязычный интерфейс и меню можно свободно переключать.

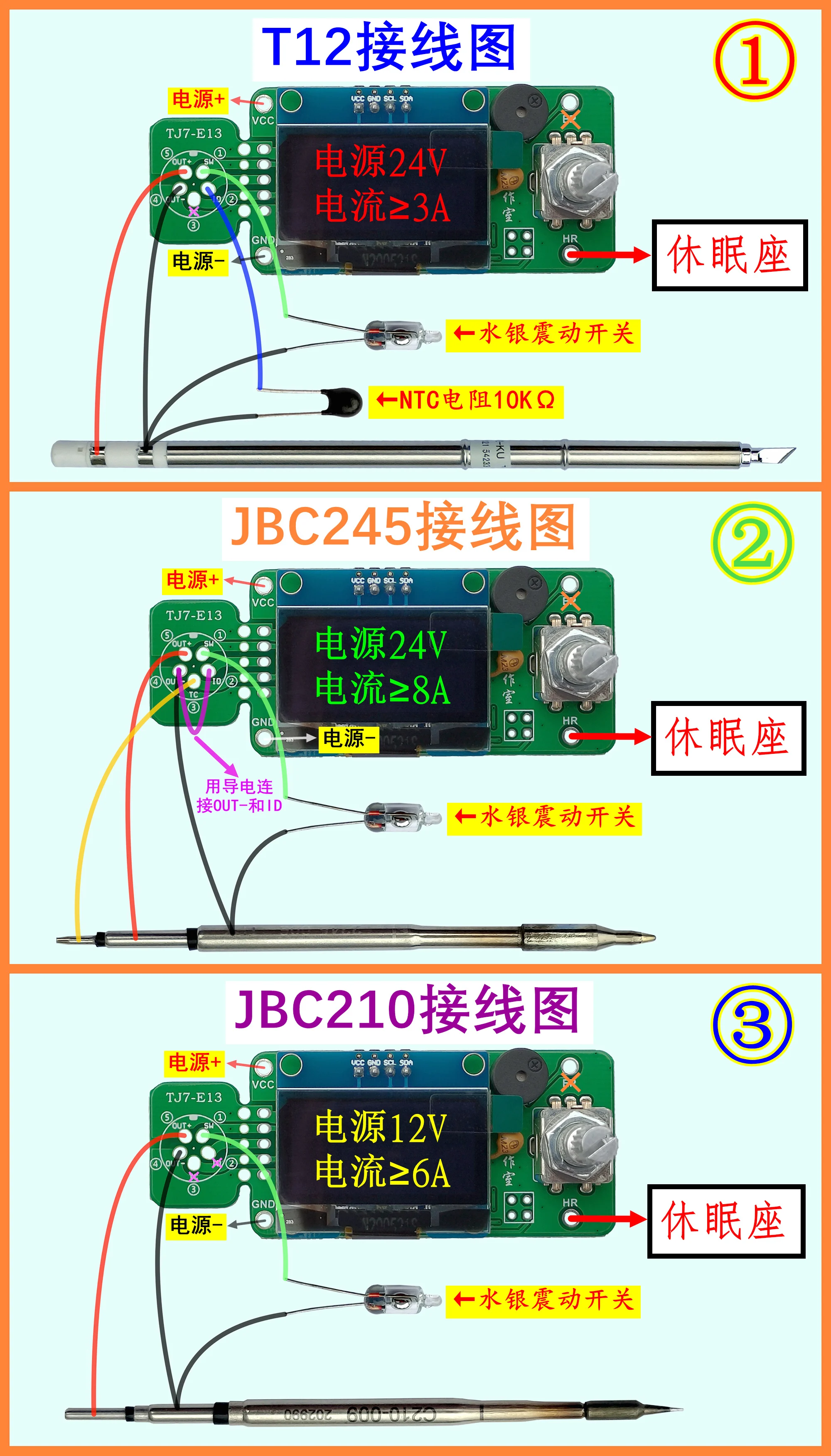

Схема подключения, обязательно исправьте проводку в соответствии с моделью нагревательного сердечника!:
Инструкции по монтажу:
1. 2020 новая версия последовательности линий V3.0 и старая плата управления не совпадает, оригинальная ручка не должна использоваться напрямую! Внимание старым пользователям! В случае сомнений проконсультируйтесь с владельцем.
2, ID лапка используется для установки типа нагревательного сердечника, обязательно исправить проводку, категорически запрещено игнорировать! T12: Подключите резистор 10K NTC с идентификатором на одном конце и наружу-на другом конце: JBC245: с помощью одного провода, 3 нажатия ID, а другой нажатием-;JBC210: идентификатор отсутствует, Ничего не ответит.
3. Вибровыключатель и сиденье для сна не могут быть подключены, не влияют на температуру. Кроме того, нельзя опустить ни одну строку! Категорически запрещается менять режим проводки или опустить строку!

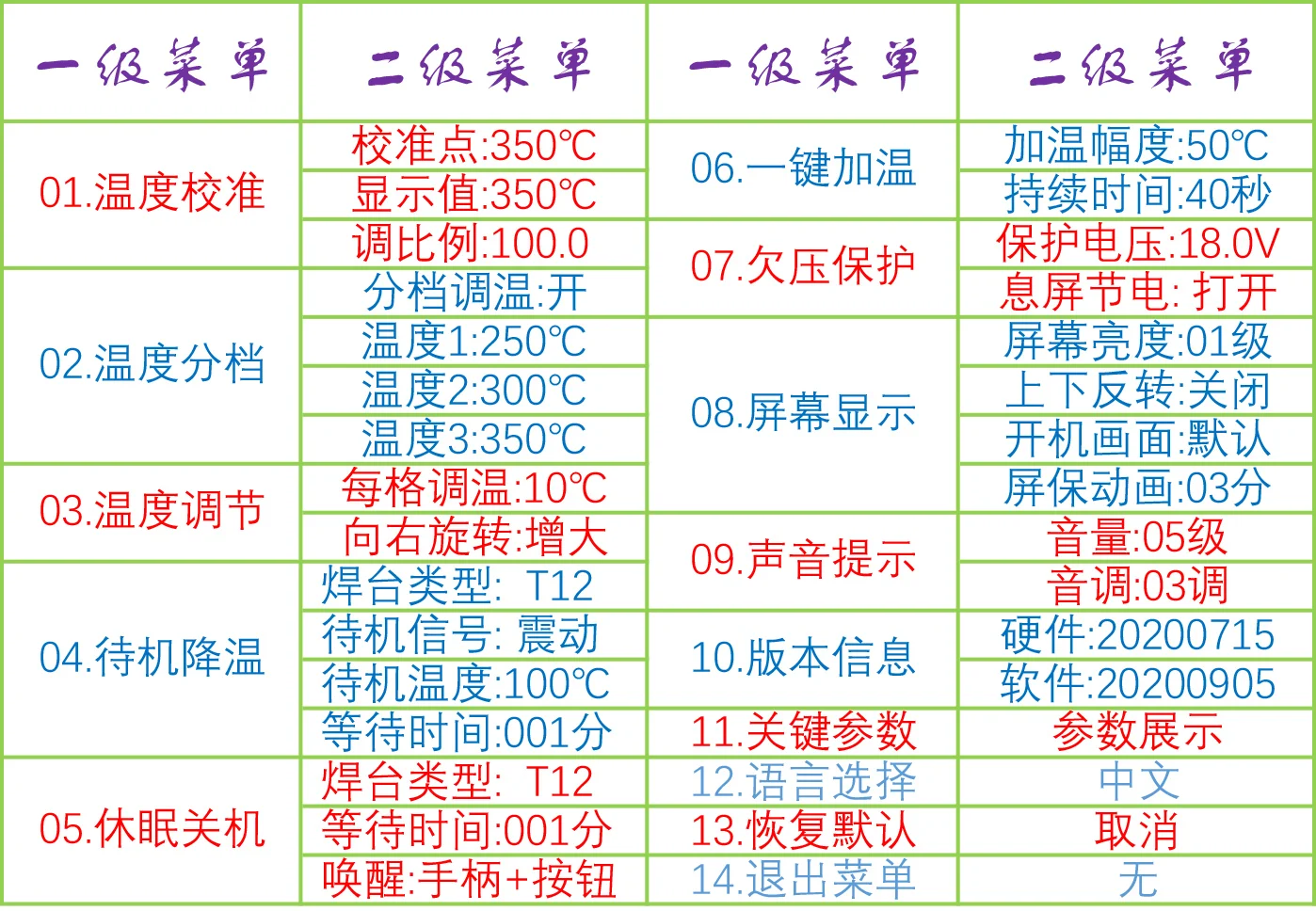

Шаблон меню:

Способ использования сварочной платформы TJ7-E13
1. Отрегулируйте температуру: под основным интерфейсом поверните ручку, чтобы отрегулировать температуру. В режиме классификации температуры поверните ручку для переключения на 3 обычных температуры с. Шаг температуры (поверните ручку, чтобы увеличить или уменьшить температуру на сколько градусов) Можно выставить в меню.
2, нагрев одной кнопкой: Короткое нажатие на ручку нагрев одной кнопкой. Временное повышение температуры, удобно заниматься большим паяльным соединением, позже температура автоматически восстановится. В меню можно установить время и диапазон повышения.
3, режим ожидания и гибернации: отсутствие работы в течение определенного периода времени, Сварочная платформа в режиме ожидания, снижение температуры; Продолжение работы без работы, сварочный сон, остановка нагрева. Возьмите ручку или поверните ручку, чтобы проснуться. Параметры режима ожидания и сна можно установить в меню. Установка времени ожидания для отключения выключает режим ожидания или спящий режим.
4. Управление меню: Нажмите и удерживайте ручку, чтобы войти в меню первого уровня, поверните ручку, чтобы выбрать элементы меню. Нажмите, чтобы войти во вторичное меню. Под дополнительным меню поверните ручку, чтобы отрегулировать значение, и коротко нажмите, чтобы переключить элементы параметра. Удерживайте ручку, А когда в левом верхнем углу экрана появится значок, немедленно отпустите его и вернитесь в меню первого уровня. Нажмите и удерживайте ручку, чтобы выйти из меню.
5. Калибровка температуры: Выберите калибровку температуры в меню. Точка калибровки составляет 350 градусов, а температура головки паяльника измеряется термометром. Фактическая температура высокая, скорректируйте значение пропорции; Вместо этого Уменьшите шкалу. Нажмите и удерживайте, чтобы выйти из меню до тех пор, пока измеряемая температура не будет точно 350 градусов.
6. Индикатор вибрации и сиденье для сна: точка на правой стороне основного интерфейса указывает на вибрацию ручки или сиденье для сна. Если ручка вибрирует или подключена к сиденье для сна, на экране отображается этот значок.
7, защита от пониженного напряжения: при использовании заряда батареи, напряжение слишком низкое, сигнал будильника, прекратить нагрев, защитить аккумулятор. Значение пониженного напряжения можно задать в меню. Включите функцию энергосбережения экрана, экран медленно мигает после пониженного напряжения, дополнительно экономя мощность.
Инструкции по сборке
1. Тип источника питания: импульсный источник питания, трансформатор частоты питания, литиевая батарея может быть. Трансформатор должен быть выпрямлен и отфильтрован под постоянным током. Обратите внимание, что напряжение холостого хода после выпрямления и фильтрации будет в 1,41 раза больше первоначального напряжения. Поэтому напряжение перед выпрямлением должно быть ниже номинального напряжения.
2. Питание: рекомендуемый блок питания T12: 24V-3A, JBC245:24V-8A, JBC210:12V6A. Напряжение питания должно быть максимально близко к рекомендуемому значению, чем больше ток, тем лучше (давление блока питания небольшое). Недостаточно тока блока питания, это затруднит работу, панель управления перезапущена многократно, И необходимо немедленно отключить питание и заменить высокомощный блок питания. Если JBC использует литиевую батарею, она должна выбрать силовую батарею, емкость разряда 10 А или более и оснащена защитной пластиной. JBC, такой как трансформатор, выпрямительный мост, требует более 10 А и добавления радиатора, фильтрующий конденсатор на 4700 мкФ выше. Для JBC245, Например, использование трансформатора, лучше всего перед выпрямлением 18-21 в, без нагрузки после выпрямления 25-30 в, наиболее подходящий; При использовании литий-ионных батарей, последовательно рекомендуем шесть 18650.

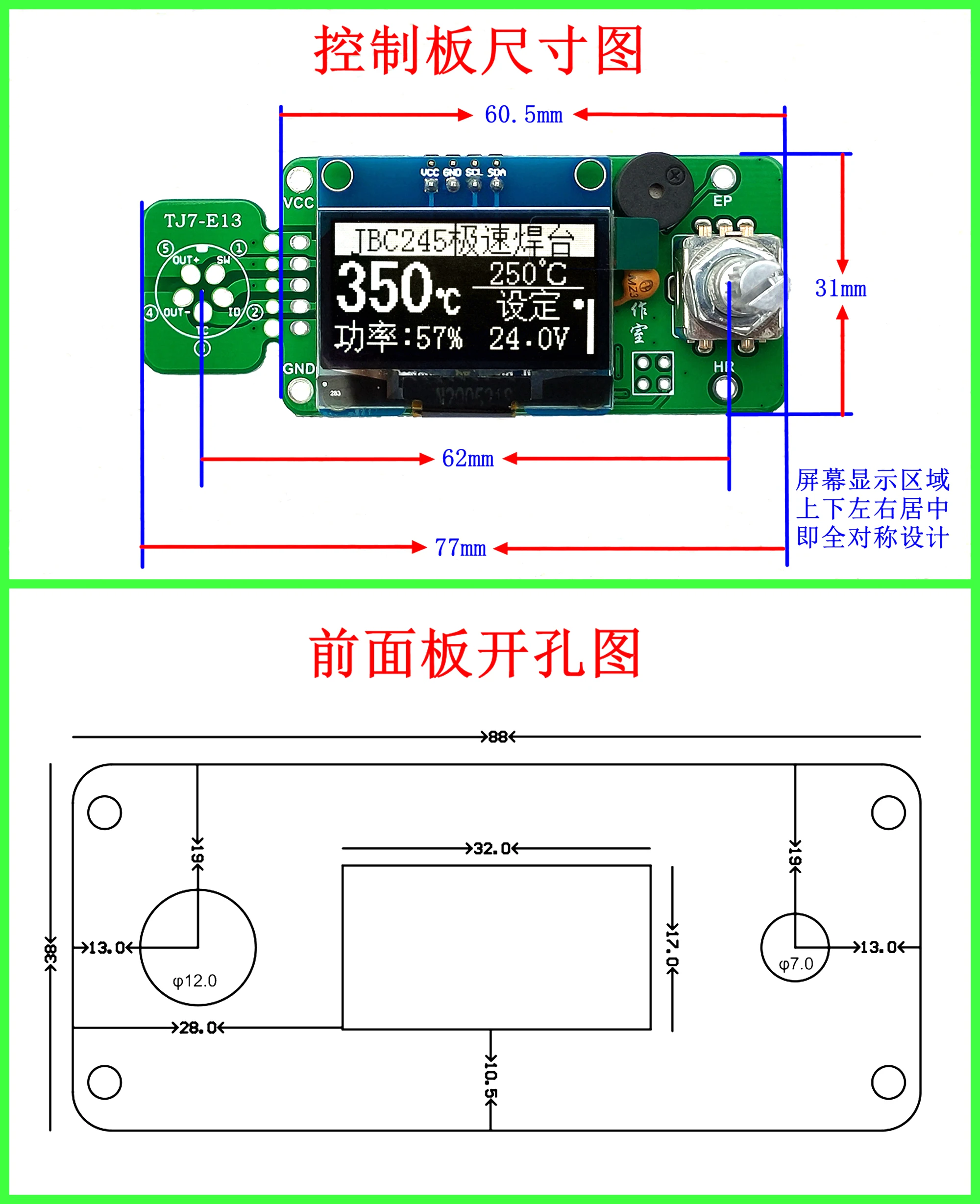

3. Способ сборки: авиационная розетка должна быть сначала закреплена на панели, а затем приварена к пульту управления. Площадь поперечного сечения сетевого шнура должна быть выше 0.5мм2. Убедитесь, что выход + и выход-не короткие замыкания перед включением. Первый тест на заряженный энергией, Не вставляйте паяльную головку! Контрольная плата Обычная загрузка, а затем вставьте тест паяльной головки! Идентификационный сварочный Стенд типа pin распознавание, T12, JBC245, JBC210 имеют разные соединения, обязательно Подключите к ID pin! По фигурке три сварочных скамьи соответствуют трем рукояткам. Хотя проводки разные, все они меняются на рукоятках без перелетных проводов или добавления компонентов на пульте управления.
4. О сне: пульт управления поддерживает режим вибрационного сна и сиденье для сна, соответствующий штырькам SW и HR соответственно. Не требуется функция сна. Не могу подключить соответствующую линию. 2 контакта можно подключить одновременно, без конфликтов, из меню можно выбрать конкретный режим покоя.

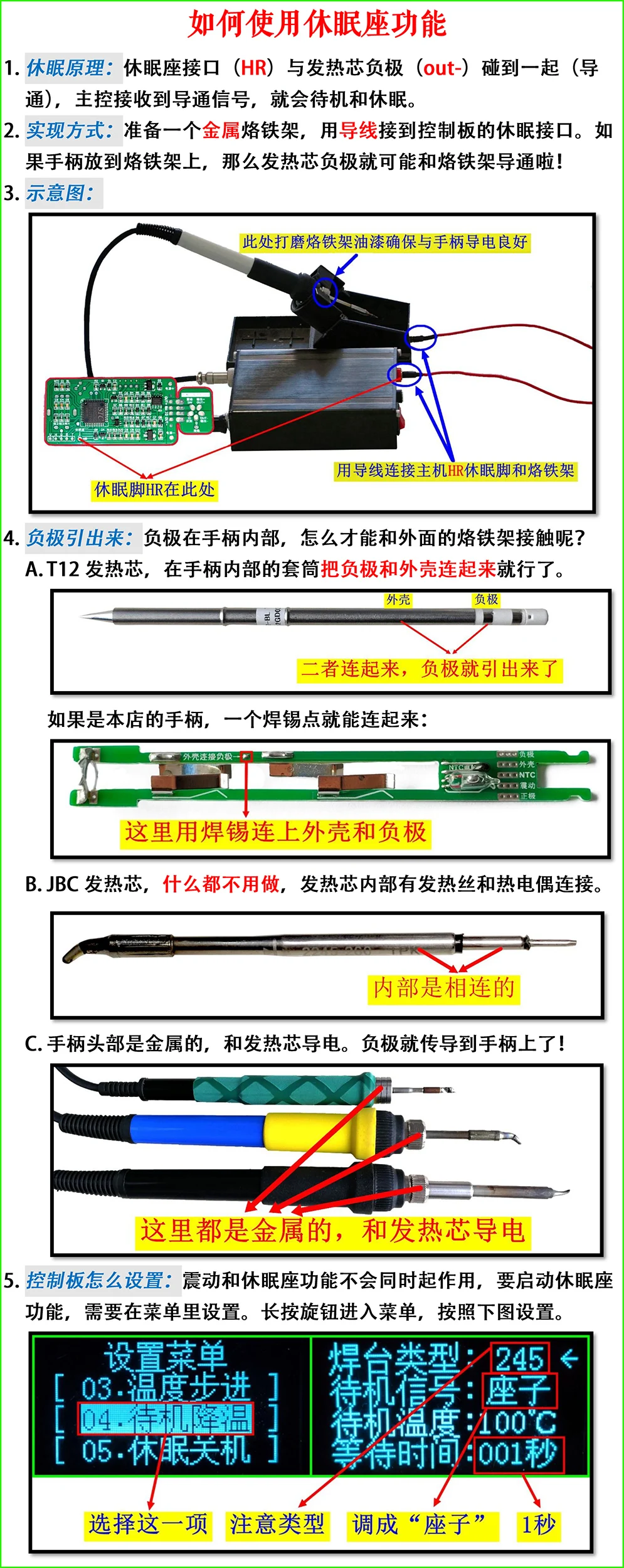

Как использовать функцию блока сна?
1. Принцип покоя: интерфейс сиденье для сна (HR) и отрицательный электрод нагревательного сердечника (OUT -) встречаются вместе (проводят), а основной контроллер получает направляющий номер связи, И он будет в режиме ожидания и сна.
2. Способ реализации: подготовьте металлический паяльная рама и подключите его к спящему интерфейсу пульта управления с помощью провода. Если ручку поставить на паяльная рама, то отрицательный электрод нагревательной жилы может пройти с паяльная рама! 3. Схематическая схема:

\

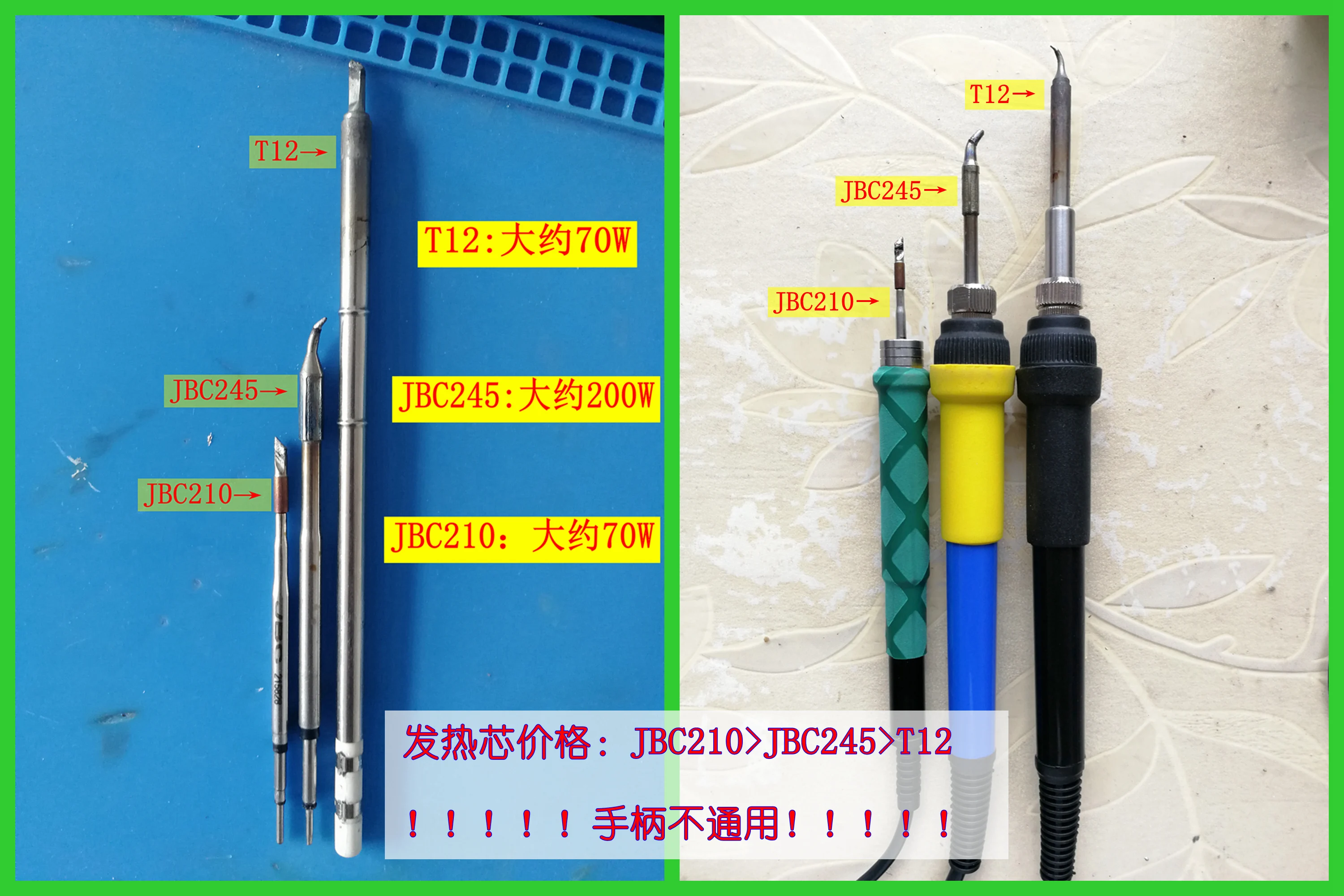

T12,JBC245, jbc210сравнение трех нагревательных жил:
\

\

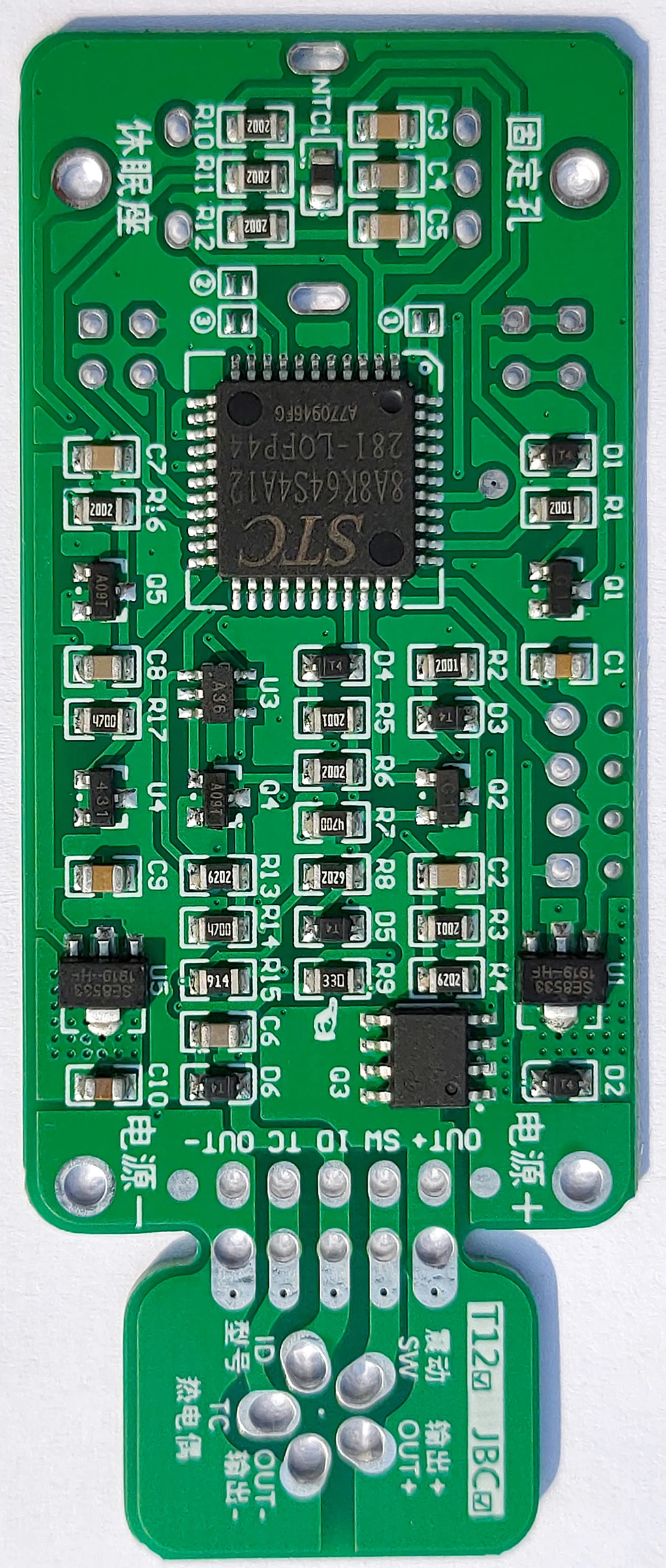

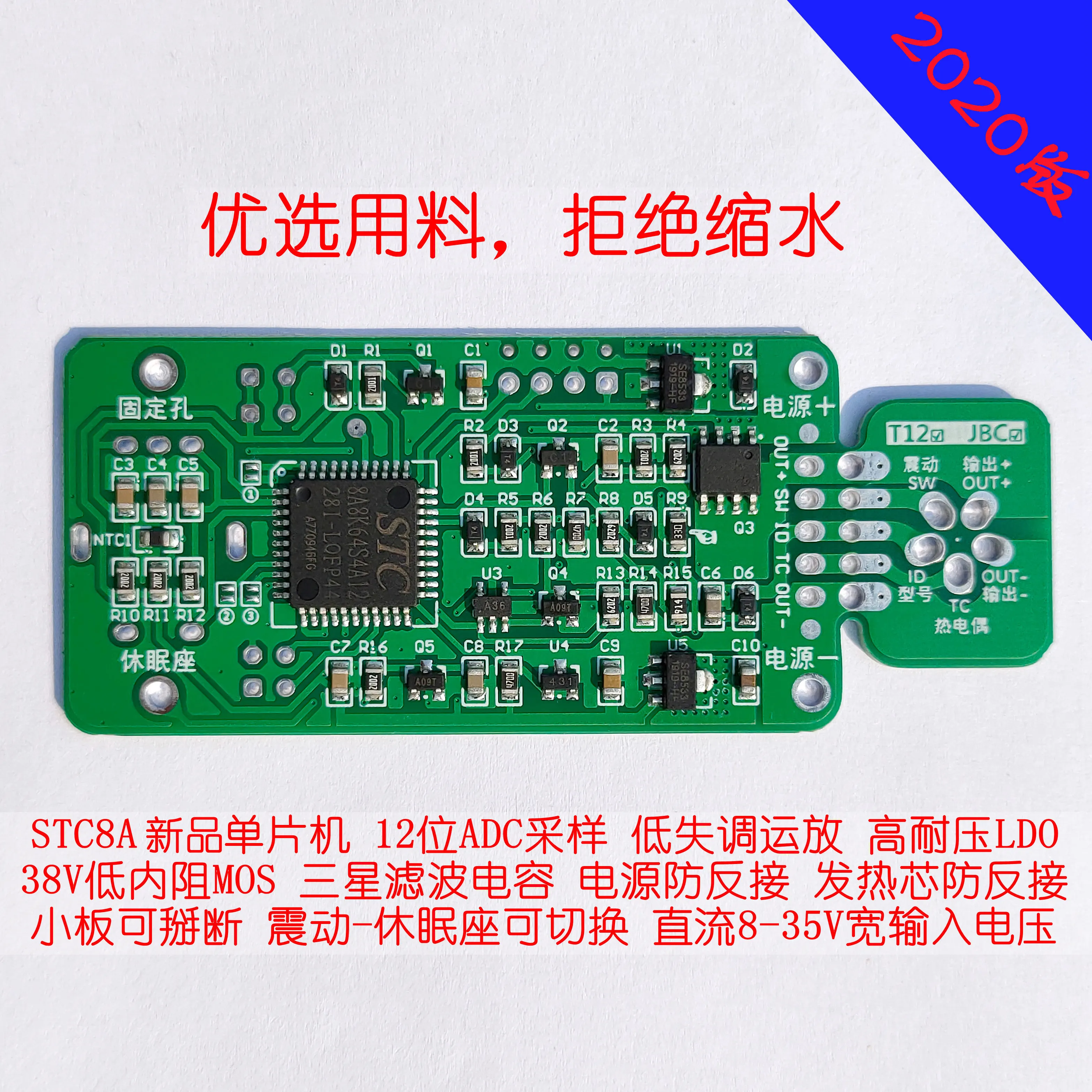

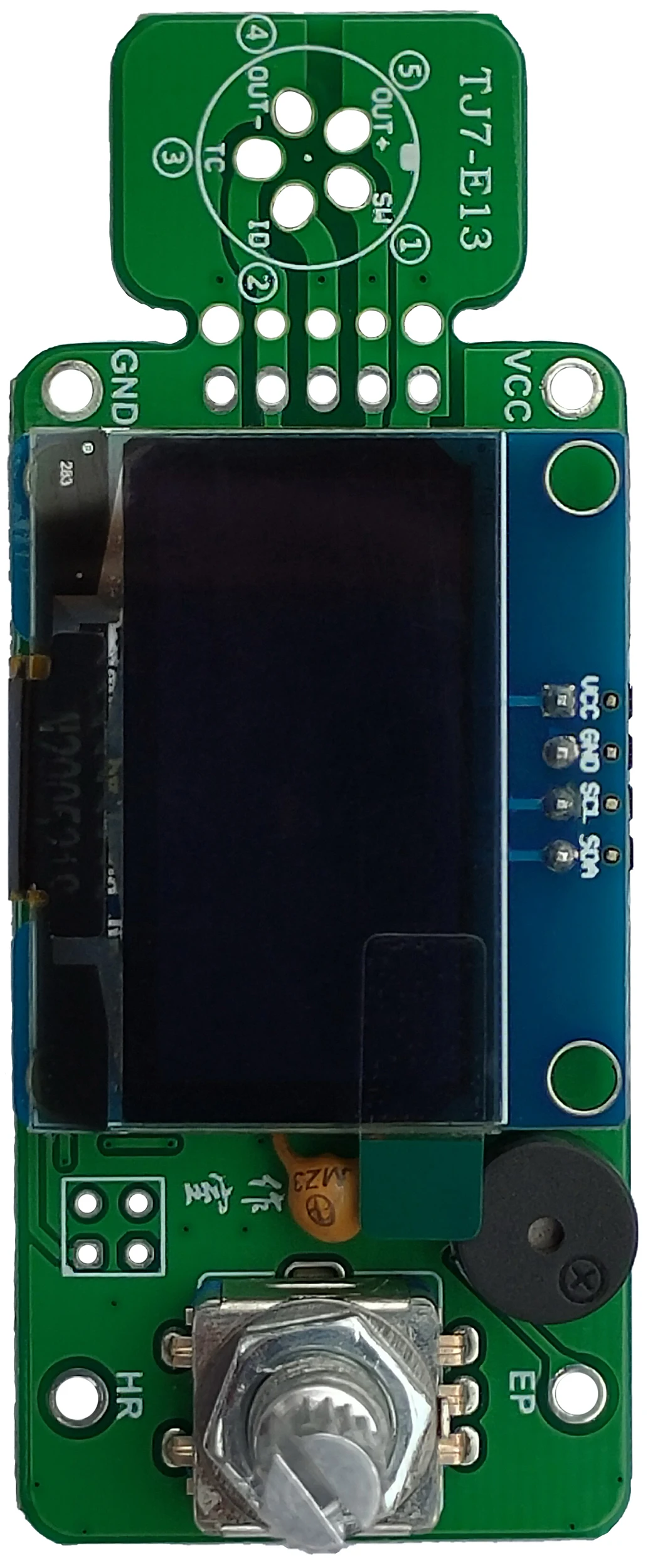

Большое изображение пульта управления высокой четкости:
\

\

\
'
