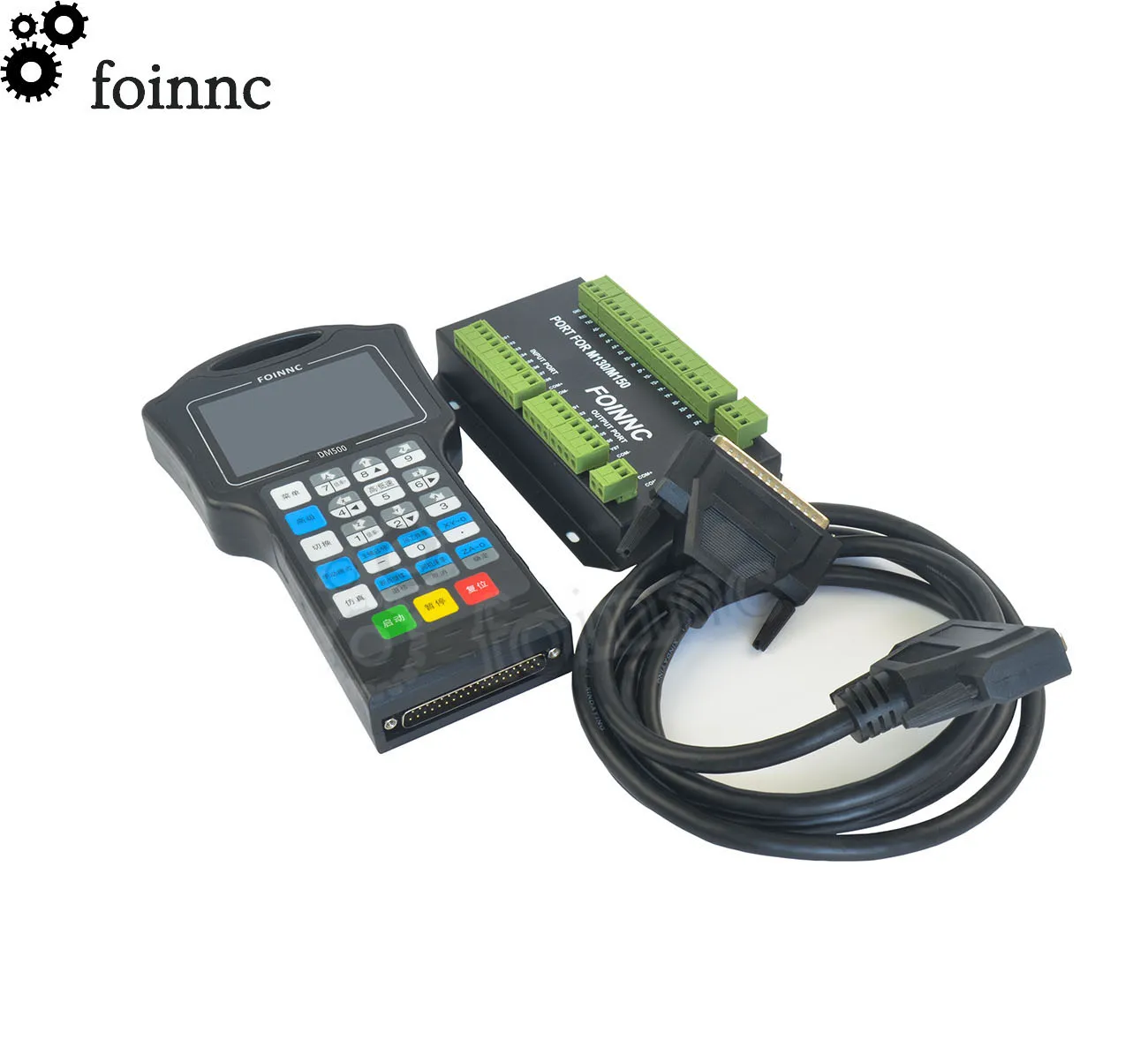

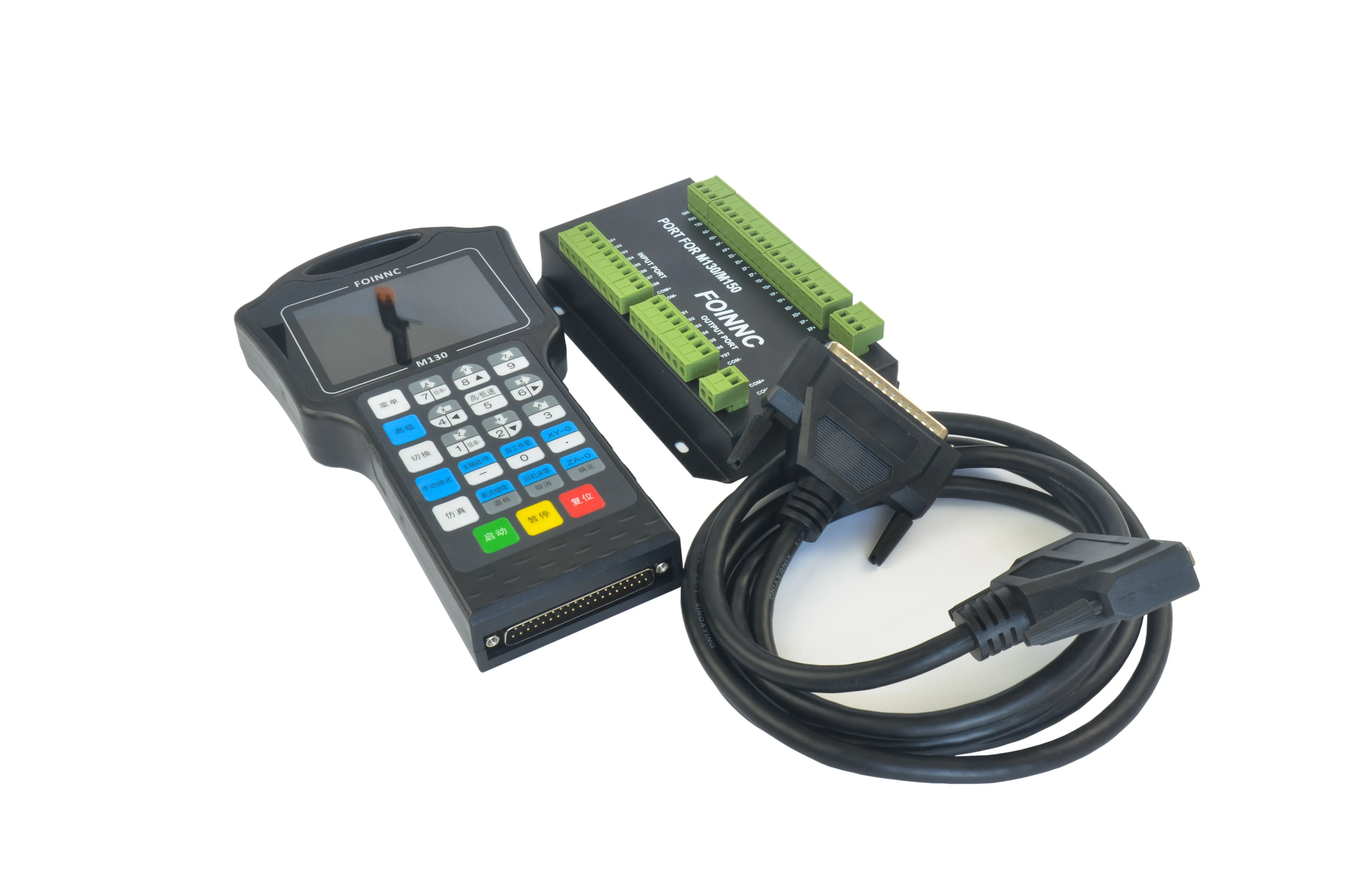

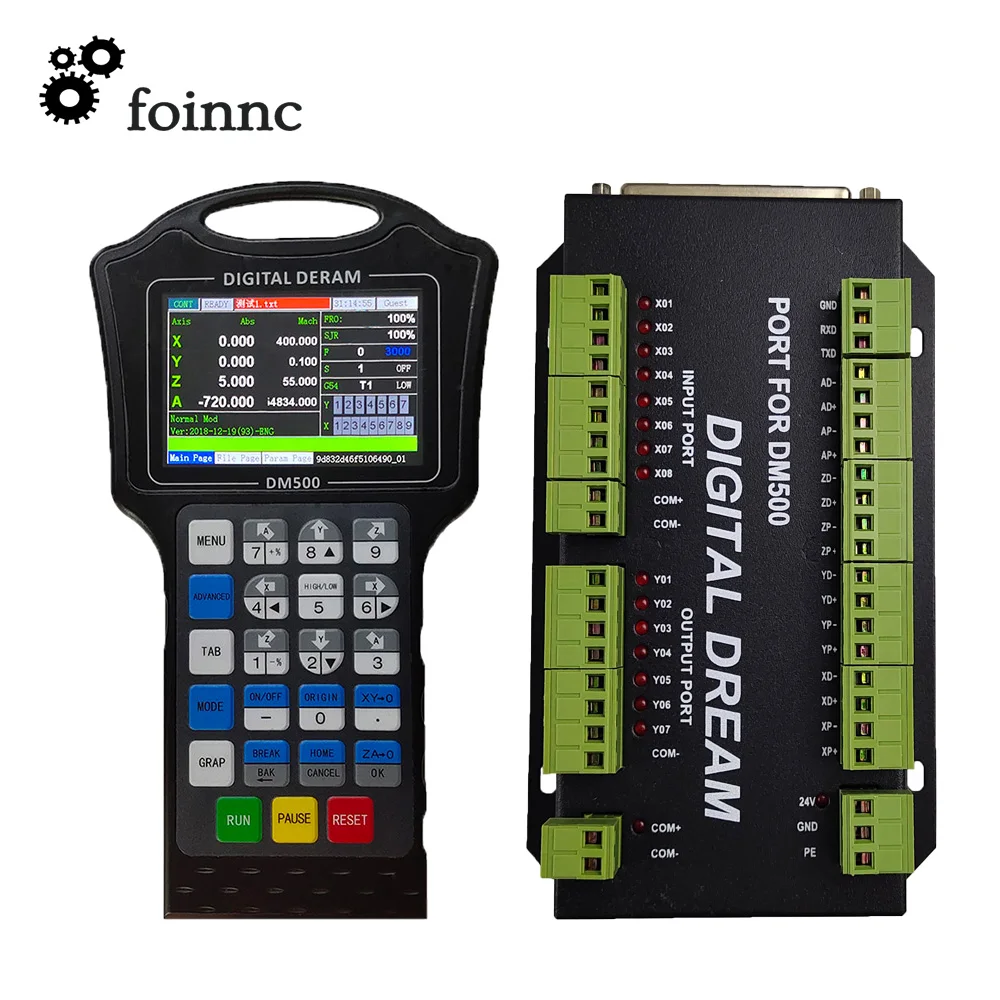

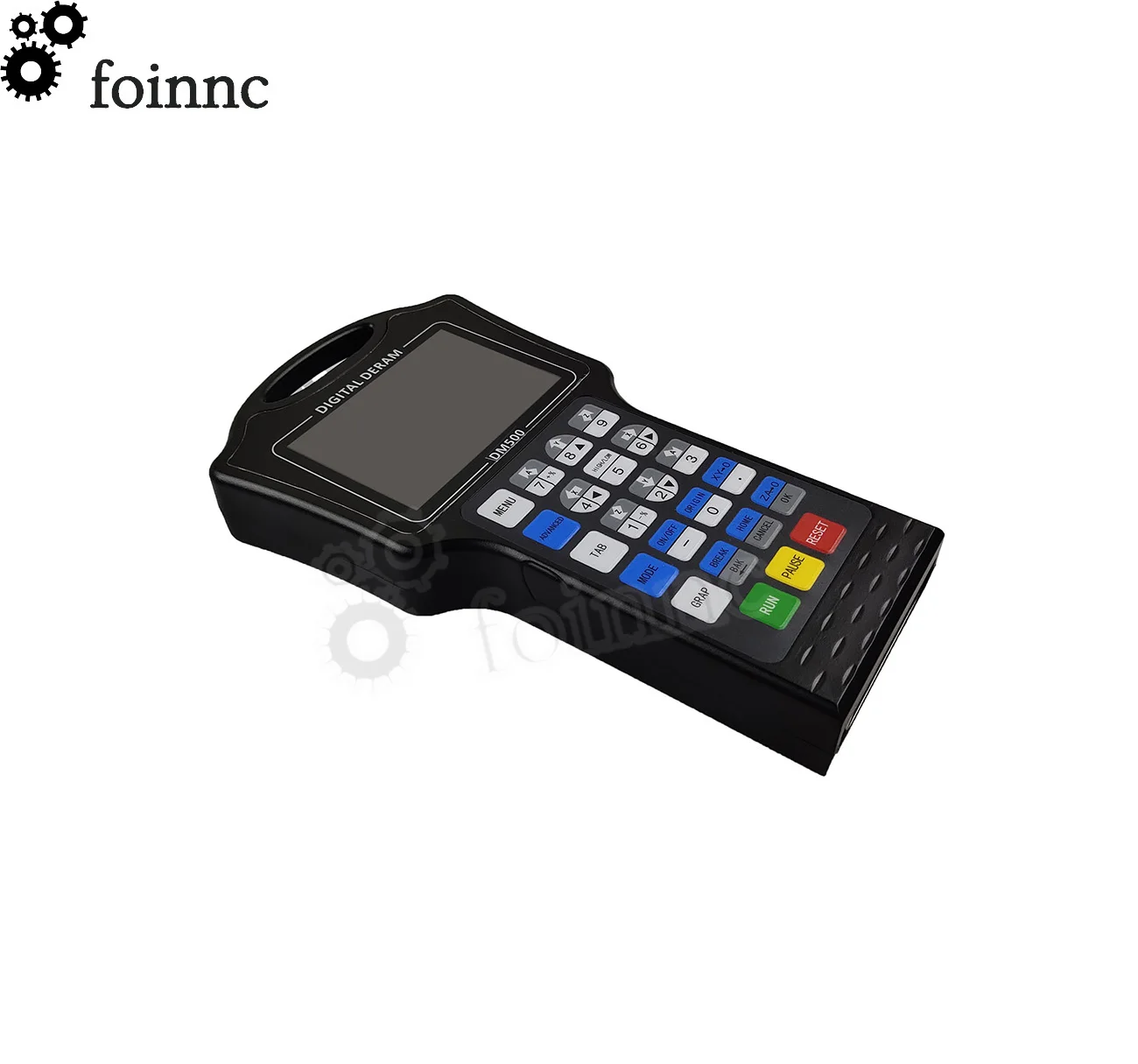

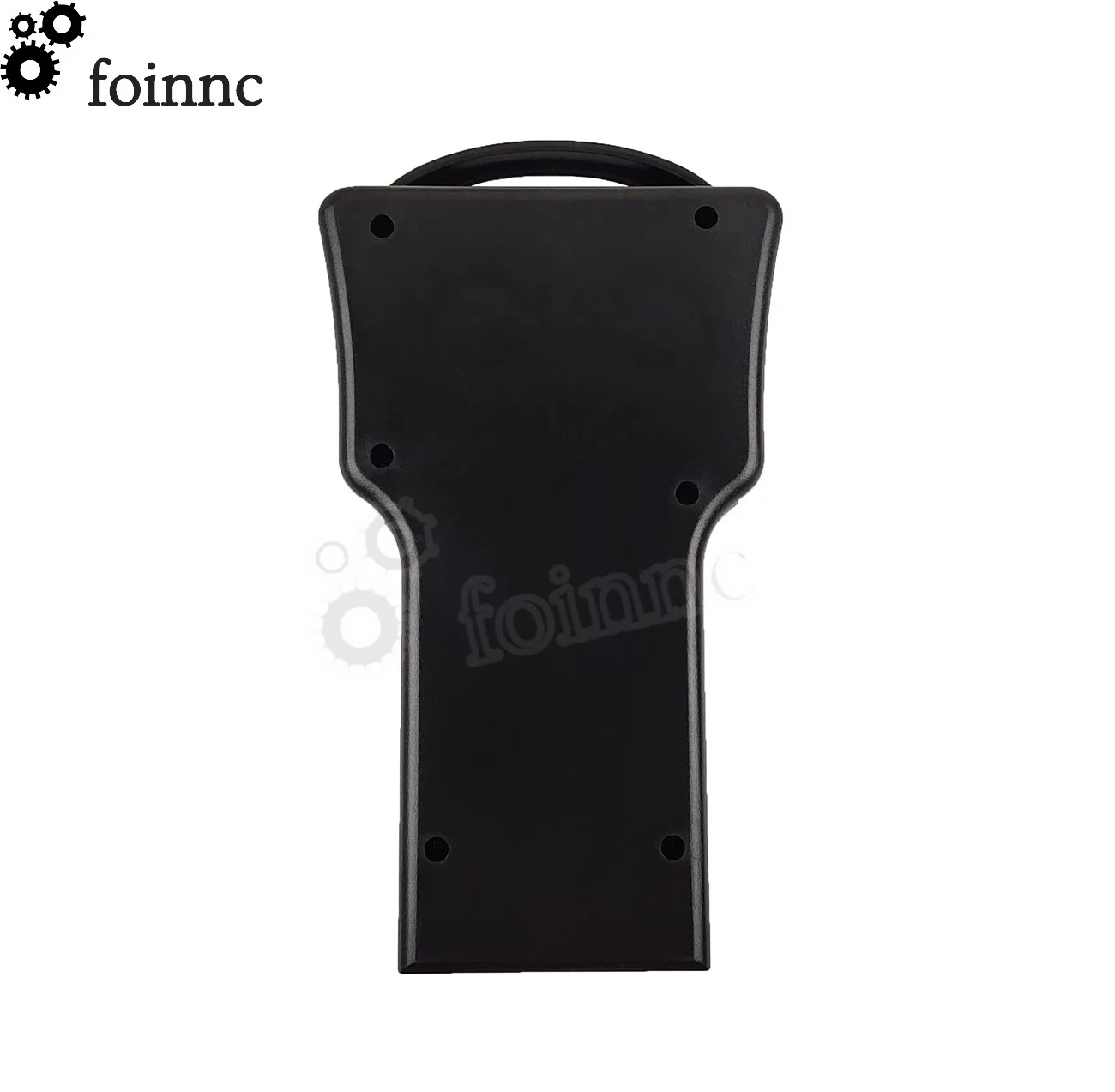

DM500 34-axis ручная система движения с ЧПУ с контроллер Подвески 500 кГц G code CAD CAM поддерживает USB флеш-накопитель

Параметр производительности DM500

1) Макс. 4 оси; 2-4 оси линейная интерполяция, любая 2 оси круговая интерполяция; 2) 7 оптоизолированных цифровых выходов, 8 оптоизолированных цифровых входов; 3) Поддержка пользователями всех определений входного и выходного портов. 4) контроллер нуждается в 2 источниках питания, один источник питания для системы питания, один для ввода и вывода Питание портов. Оба входных питания 24В, 2А. 5) выход с открытым коллектором, Макс. Выходной ток составляет 500 мА, может напрямую заряжать реле; 6) Дифференциальный импульс и направление выходного сигнала, Макс. 500 кГц на ось; 7) Управление шпинделем: 3 порта ввода-вывода управление 8 различными скоростями (3 линии 8 скоростей),1 Управление ввода-вывода старт/стоп; 8) Система поддерживает стандартный G-код. Также поддерживает популярное программное обеспечение CAD/CAM, такое как ArtCam,- MasterCam,ProE и так далее. 9) Поддержка USB флэш-диска для ввода файлов G-кода; 10) Система управления может просмотреть путь процесса перед обработкой, и это делает систему более Устойчивая, рабочая Плавная и точная; 11) режим ускорения/замедления: S curve; 12) Поддержка файла неограниченного размера для обработки; 13) функция ручной/автоматической обработки; 14) Поддержка Операции запуска G-кода с определенной строки; 15) Поддержка восстановления «отключения питания». Данные автоматически сохраняются; 16) Поддержка функции time-lock; 17) Поддержка 4 видов прав на эксплуатацию: посетитель, оператор, админ, супер админ;

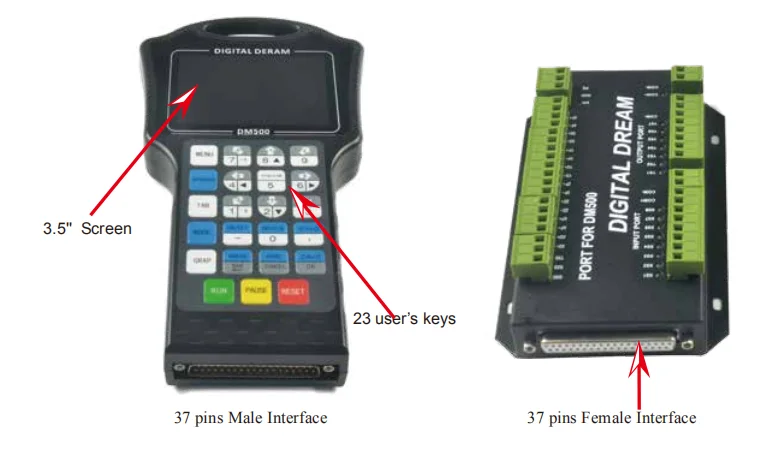

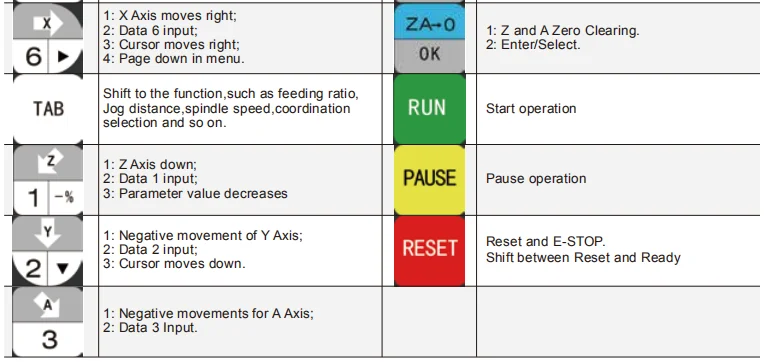

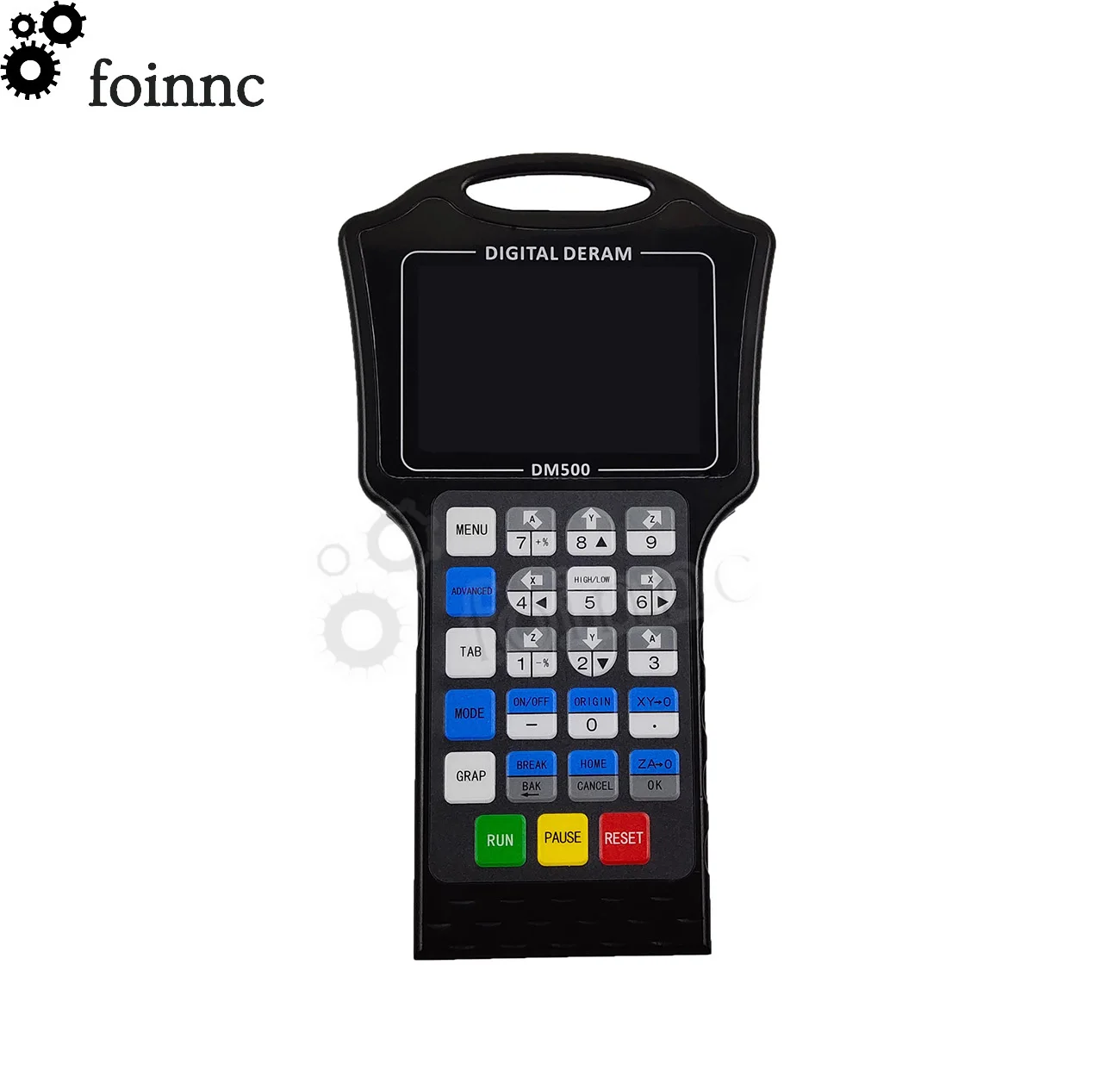

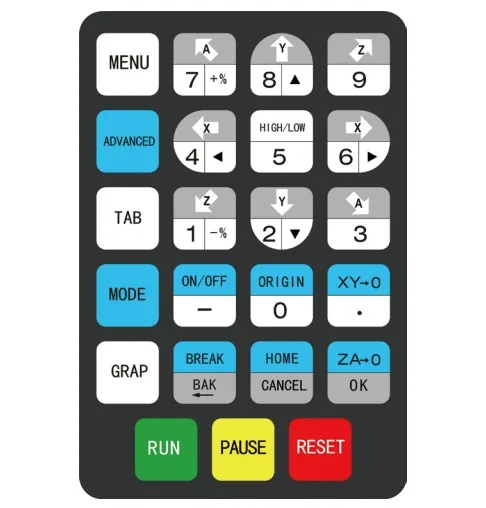

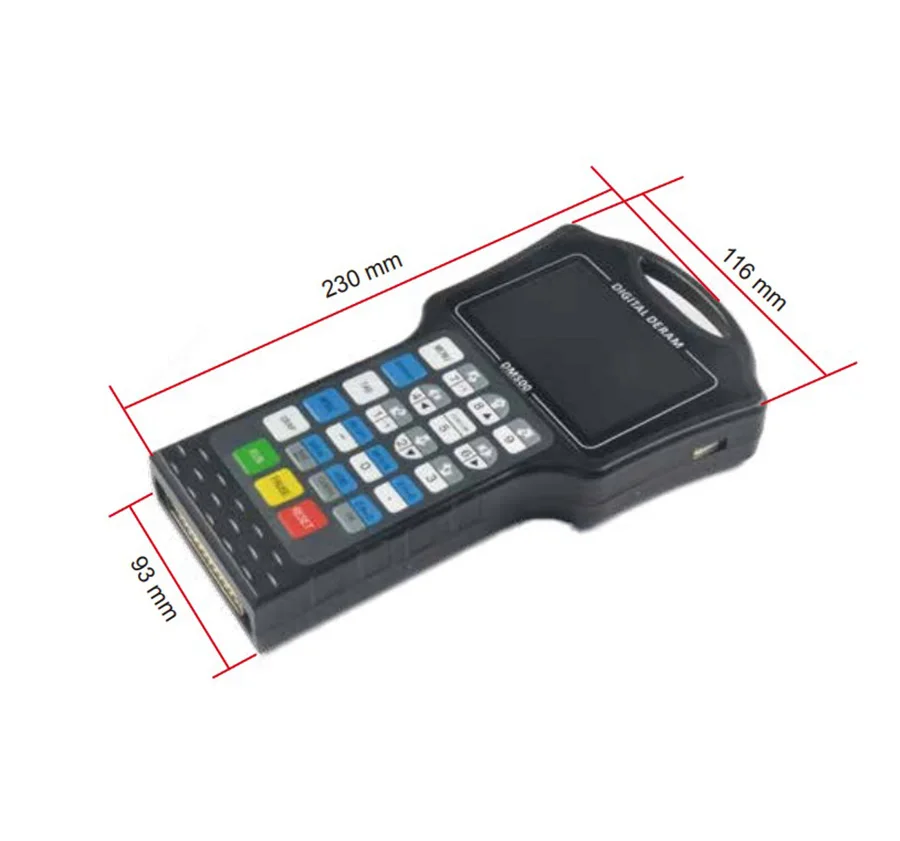

Передняя панель состоит из 23 пользовательских клавиш и 3,5 '' (480*320 ) LCD.

Пояснение сокращений

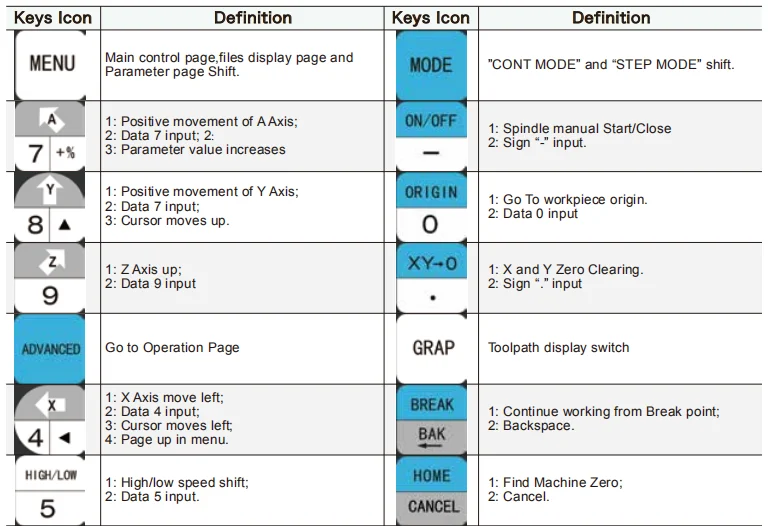

При работе контроллера DM500 пользователи получат некоторые английские сокращения. Вот список С ПОЯСНЕНИЯМИ FRO: Переопределение скорости подачи SRO: Управление скоростью вращения шпинделя SRJ: настройка скорости пробежки F: скорость подачи, единица измерения-мм/мин S: Скорость вращения шпинделя, единица об/мин. X: код координат оси X. Y: код координат оси Y. Z: код координат оси Z. Ответ: код координат оси а Занят: система занята. Вы все еще можете настроить для и SRO Готово: режим готовности, можно выполнить любую операцию Сброс: режим сброса, контроллер находится в режиме «Выкл», операция не может быть выполнена CONT: непрерывный режим, Каждая ось может быть выполнена вручную с помощью стрелок Шаг: ручной режим шага, Каждая ось может быть загружена определенными шагами MPG: режим MPG. Управляйте машиной с MPG (ручной импульсный генератор) Авто: запуск G-кода. Автоматическое отображение при обработке файла

Примечания и предупреждения

Беречь от воздействия влаги или воды. Этот продукт содержит утонченную электронику И не должны промокнуть. Предупреждение о проводке: Входной разъем ввода-вывода этого контроллера Оборудование для поддержки с источником питания (например, Индуктивный бесконтактный выключатель). При использовании данного вида техники обращайте внимание на полярность. Избегайте + Терминал для подключения к GND. Данные контроллеры имеют аналоговый выход для управления шпинделем (0-10 в). Избегайте Этот терминал может быть подключен к GND в случае повреждения контроллера. Предупреждение об операции. Пожалуйста, соблюдайте все меры безопасности при эксплуатации машины. Эстоп Необходимо подключить и правильно пометить. В случае проблемы сразу Нажмите E-stop, чтобы избежать Повреждение человека, животных и оборудования. Опасность высокого напряжения. CR8-500 подключается to18-32V постоянного тока. Соблюдайте требования безопасности электричества Правила вашей страны при подключении данного оборудования.

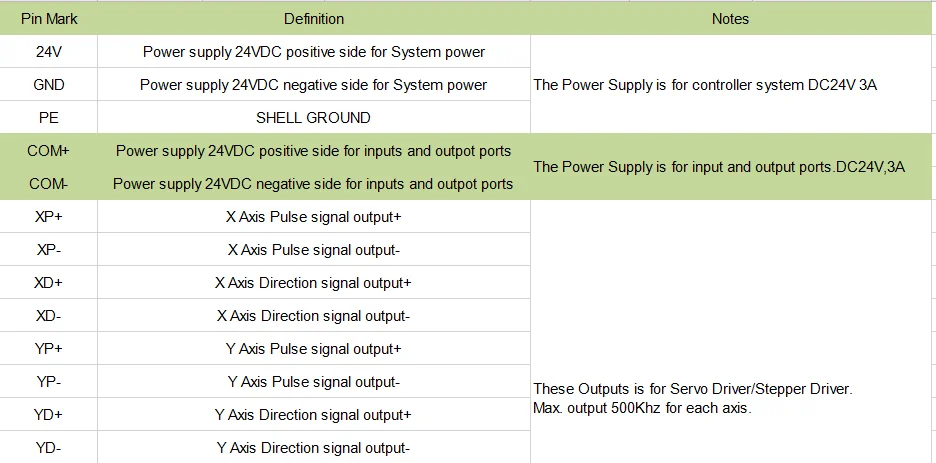

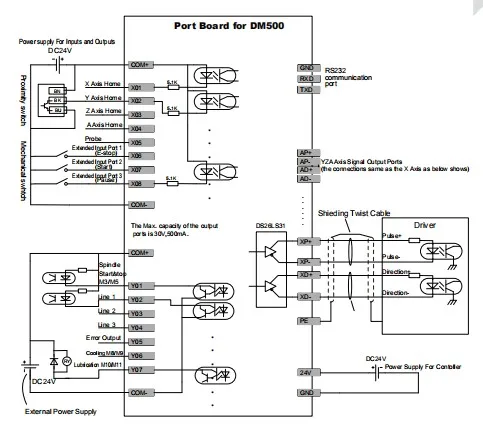

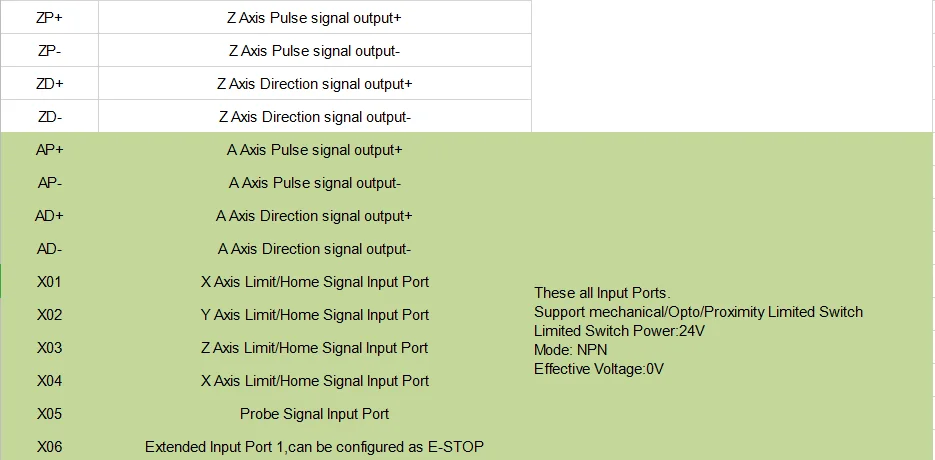

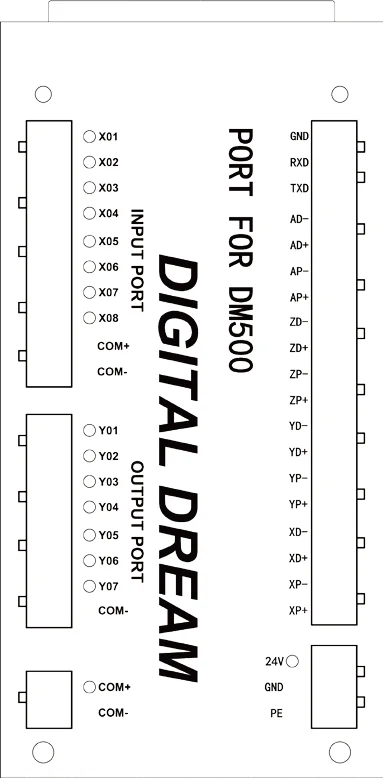

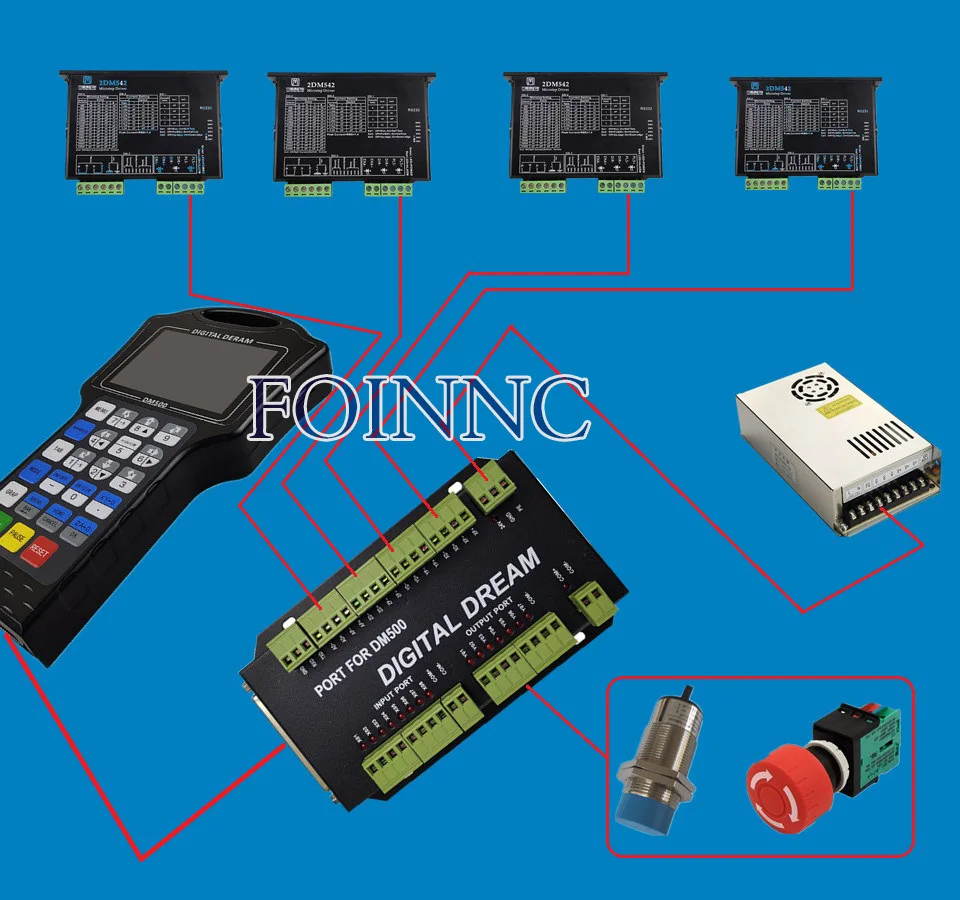

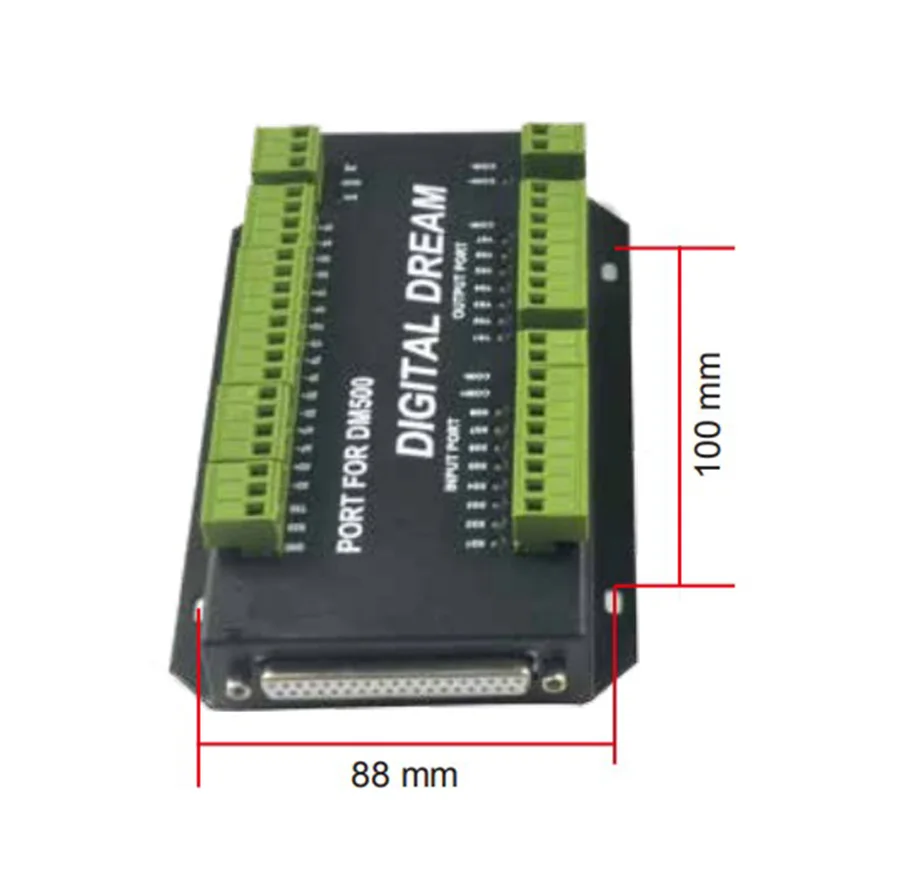

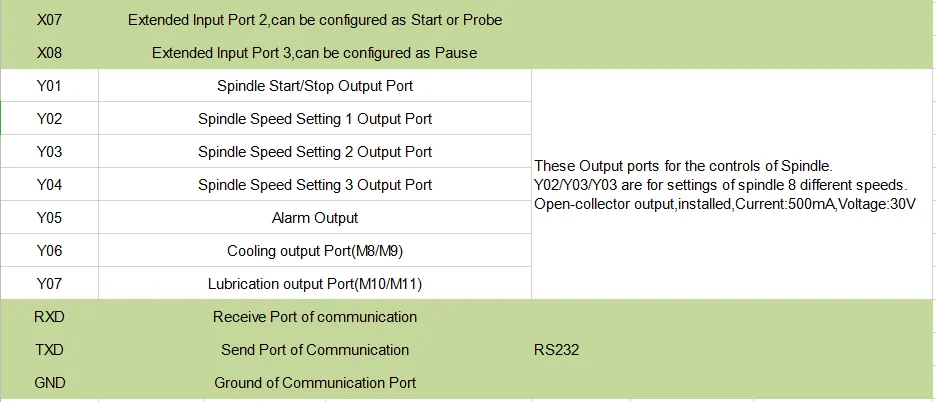

Примечание. 1. Пользователи должны подготовить два переключателя питания для каждого контроллера. Один для контроллера Система, один для входных и выходных портов. 2. 24 В GND-это источник питания для контроллера, COM + и COM-это общий терминал для ввода И выходных портов. 3. Низкое напряжение для входного сигнала эффективно. По умолчанию это переключатель NPN. 4. Сигнал импульса и направления-дифференциальный выход.

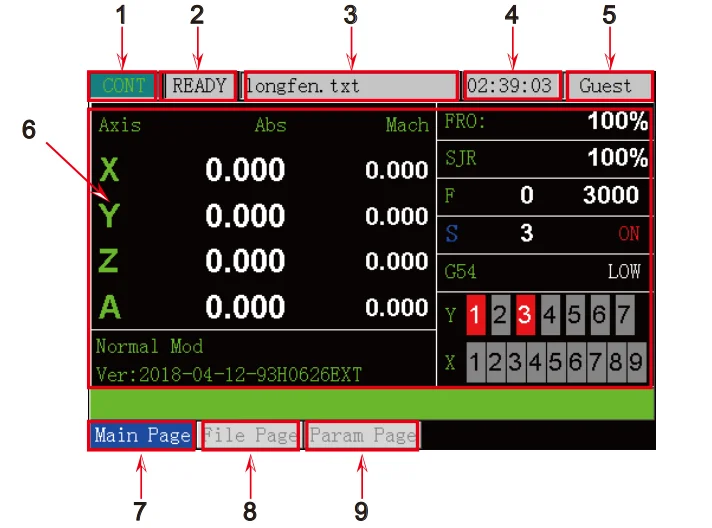

1: Текущий режим контроллера 2: состояние работы контроллера 3: текущий файл обработки. (Если Название файлов на красном фоне означает, что контроллер не может читать U-диск) 4: общее время работы 5: текущие права на эксплуатацию 6: информационная страница 7: главная страница 8: страница файла 9: страница параметров

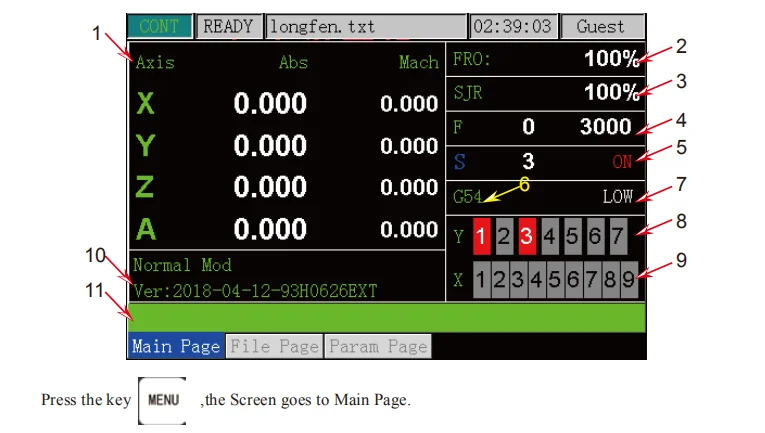

Описание страницы: 1. Координатный Дисплей: здесь можно увидеть абсолютную координату и механическую координату; 2. FRO: FRO контролирует скорость подачи. Диапазон составляет 0%-300%,”+ %” и “-%” Отрегулируйте скорость в 10% Шагов; 3. SJR: SJR контролирует пробежку машинки; В режиме Cont скорость регулируется с шагом в 10% шагов в режиме «+ %» и «-%»; При пошаговом режиме "+ %" и "-%" могут изменяться с 0,01 мм на 0,1 мм на 1 мм и на 10 мм; 4. F: F-это скорость подачи. Он показывает текущую скорость обработки; Он показывает фиксированную скорость подачи; 5. S: S-это Скорость вращения шпинделя. Он показывает текущую скорость шпинделя; Он также отображает состояние шпинделя Стоп/старт; 6. Текущая координация заготовки: G54/G55/G56/G57/G58/G59 координация заготовки; Mach COORa nation; 7. Вручную высокая/низкая скорость; 8. Состояние выходного сигнала; 9. Состояние входного сигнала; 10. Информация о версии и дата программирования; 11. Информация об обработке: информация о коде G при автоматической обработке; Ошибки.

Использование и установка изделий

Возврат

-Если вы получили неправильный или дефектный товар, пожалуйста, напишите нам в течение 7 дней с даты получения товара. -В течение 7 дней товар не может быть принят к возврату. -Если заказ неисправен, мы отправим вам запасные части после получения доказательств дефектных фотографий товаров, которые вы получили, и без дополнительной оплаты. Доставка и обработка не подлежат возврату. -Все возвраты должны включать в себя все оригинальные товары неповрежденные, в перепродаваемом состоянии, всю упаковку, включая руководства, гарантийные Бланки и т. д.
