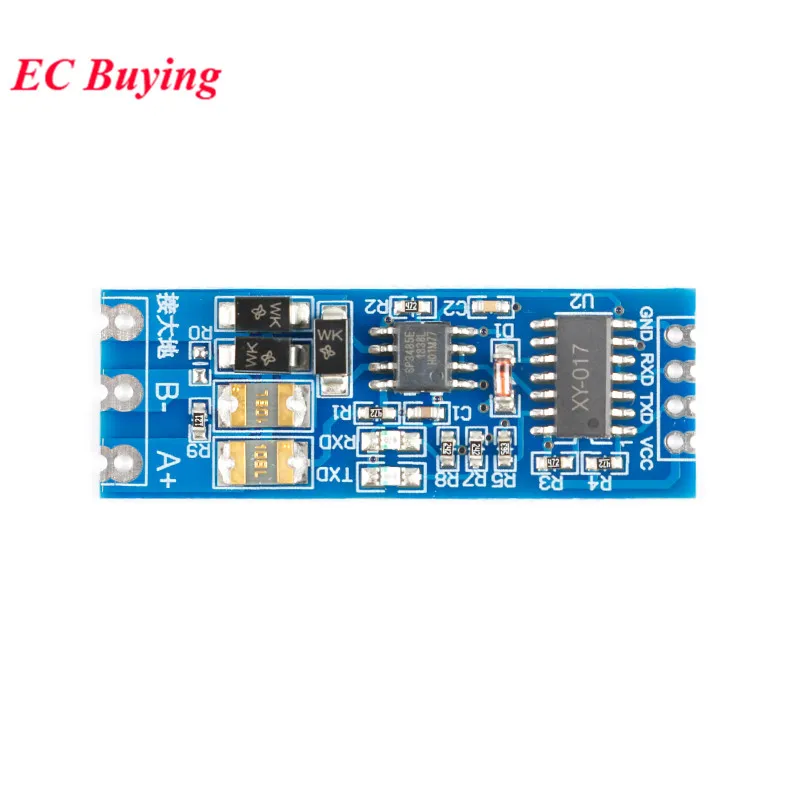

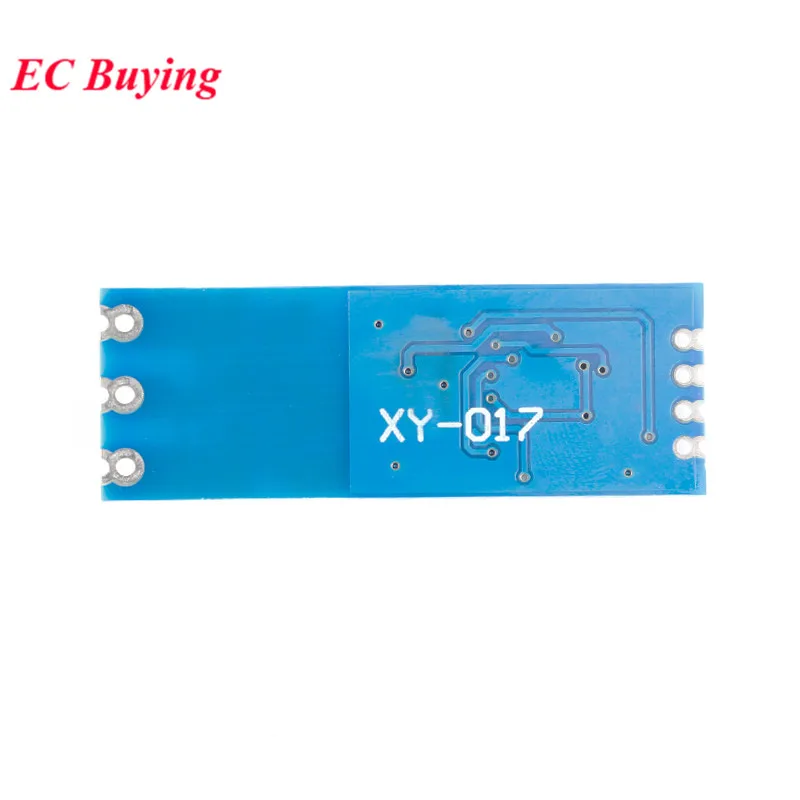

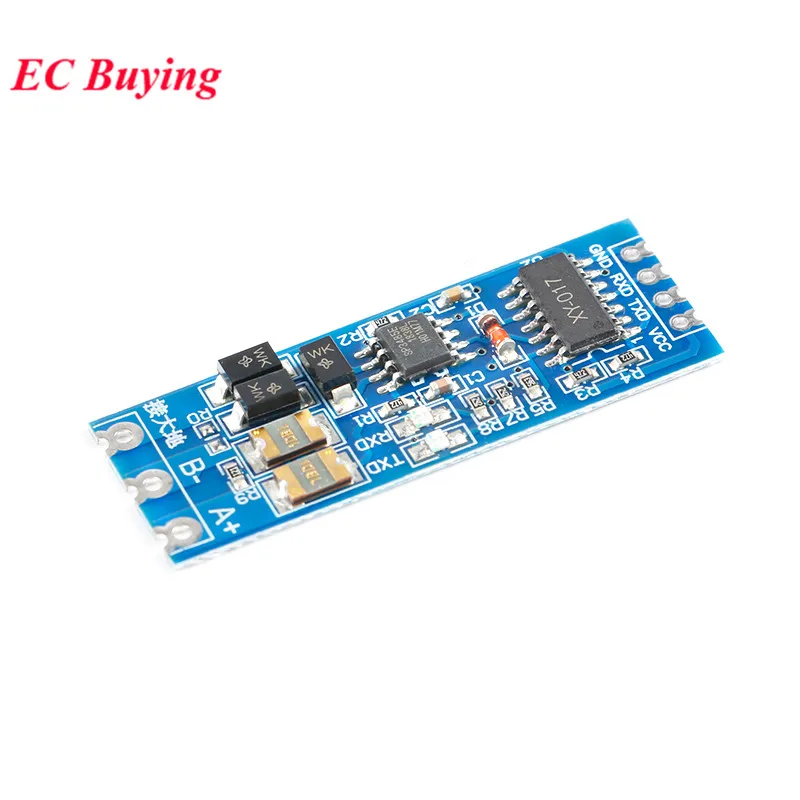

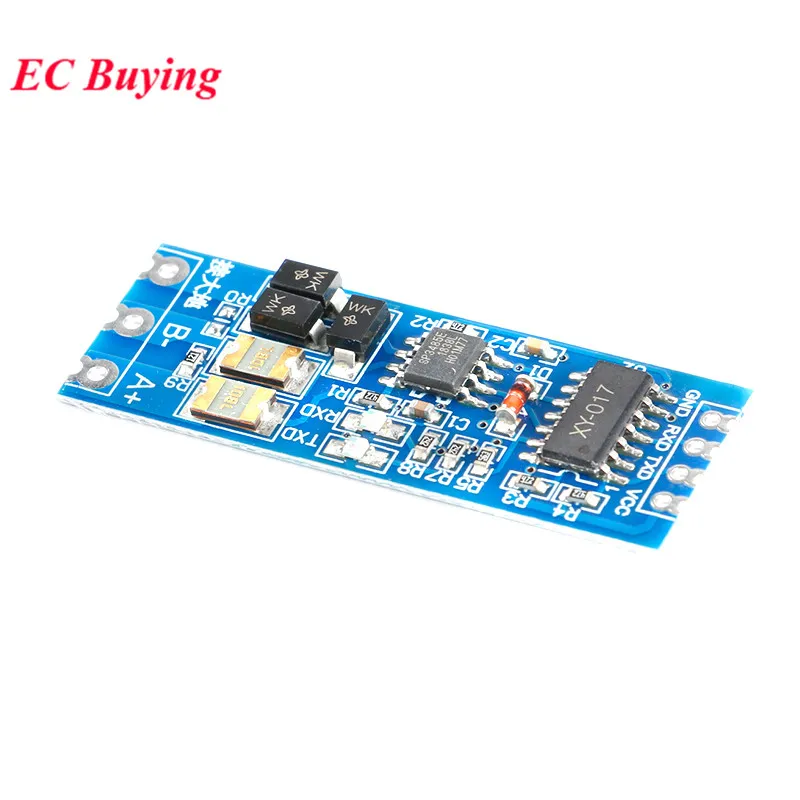

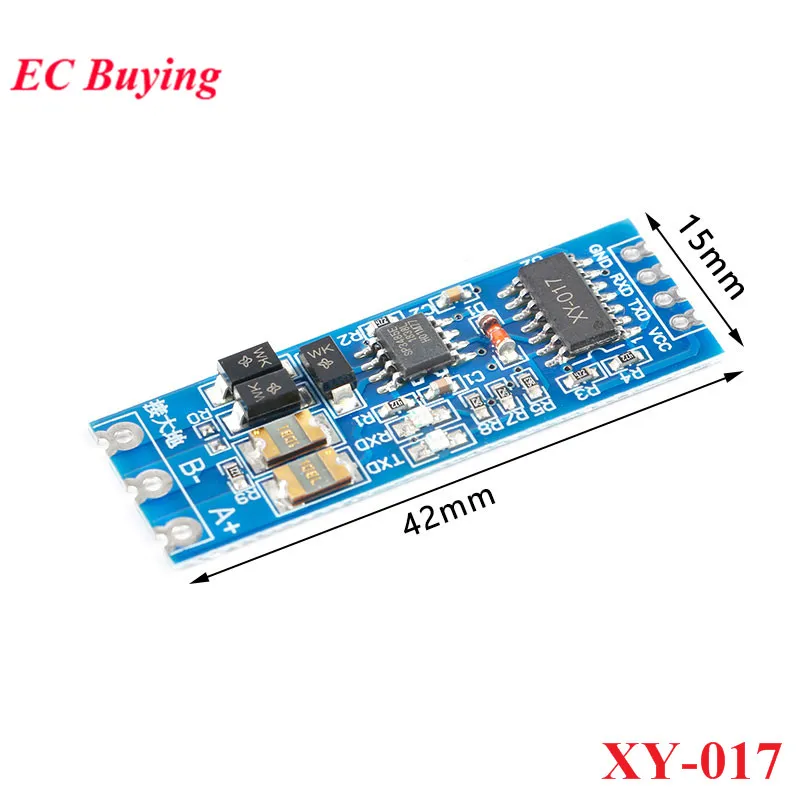

XY-017 Модуль платы преобразователя последовательного порта UART в RS485 модуль преобразователя RS485 в TTL модуль автоматического управления потоком SCM

Этот продукт является USB-485 модулем, который реализует взаимное преобразование TTL сигнала и RS485 сигнала, принимает оригинальные импортные чипы, промышленный дизайн, сильная способность анти-помех, И принимает более эффективный дизайн защиты от молнии 485, который может быть использован на промышленных площадках и используется в суровых условиях в дикой природе, Но все должны знать, что 485-это полудуплексная связь. Этот метод связи может обеспечить двустороннюю связь, но он не может быть осуществлен в двух направлениях одновременно. Он должен осуществляться поочередно, то есть каждый конец канала связи может быть отправителем или приемником, но в то же время информация может иметь только одно направление передачи.

Параметры продукта:

Широкий источника питания Диапазон: 3,3 V ~ 5,5 V

Уровень сигнала: 3,3 V и 5,0 V сигнала Совместимость

Поддержка скорости передачи данных: поддержка 110 ~ 128000bps

Рабочая температура от-40 ℃ до + 85 ℃

Дальность передачи: до километров (Тестирование с 850 метров зубной нити с 2*1,5 кабель, рекомендуется использовать в 800 метров размеров, поэтому, пожалуйста, добавляйте еще один ретранслятор сигнала в течение более чем 800 Квадратные метры)

Индикатор состояния: RXD, TXD сигнальный индикатор

VCC: положительное напряжение питания

GND: отрицательное напряжение питания

TX: подключение к концу TX TTL

RX: подключение к концу RX TTL

A: подключение к концу RS485

B: подключение к концу B RS485

Характеристики модуля

(1) Этот модуль полностью считает дизайн молниезащиты и защиту от помех шины 485. Во время передачи на большие расстояния в поле подключение конца модуля «Земля-Земля» к земле может играть хорошую роль в защите от помех и молнии. Сделайте автобус 485 более безопасным; Внутренняя передача на короткое расстояние не может быть подключена к земле.

(2) Стандартная 2,54 шаг дизайн принят для облегчения вашего вторичного развития

(3) Он имеет одинаковое сопротивление 120 Ом, короткое замыкание R0 может включить соответствующее сопротивление, и короткое замыкание рекомендуется для передачи на большие расстояния.

(4) Поддержка многомашинной связи, позволяющая подключаться к шине до 128 устройств

(5) Этот модуль может быть с горячей заменой, и не будет никакого блокирования сигнала, вызванного горячей заменой других чипов 485

(6) распространение меди в большой области для предотвращения помех сигнала.
