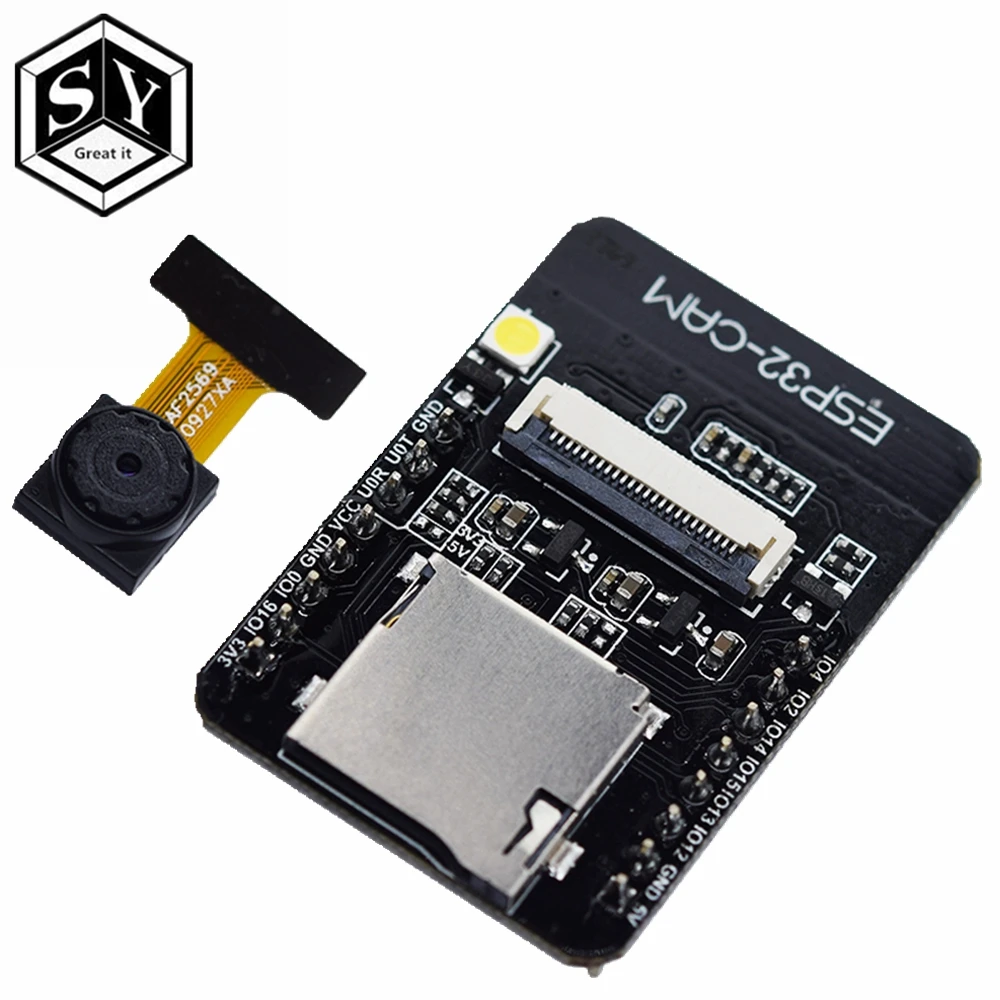

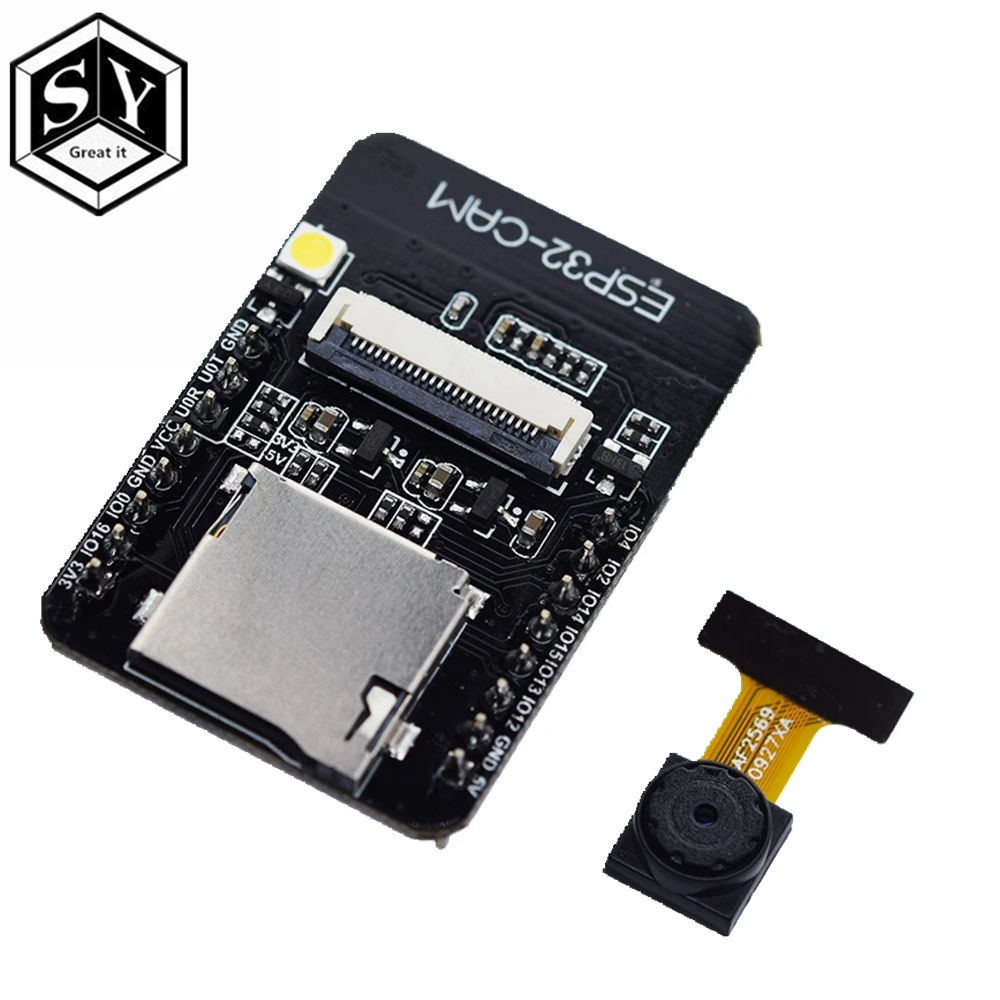

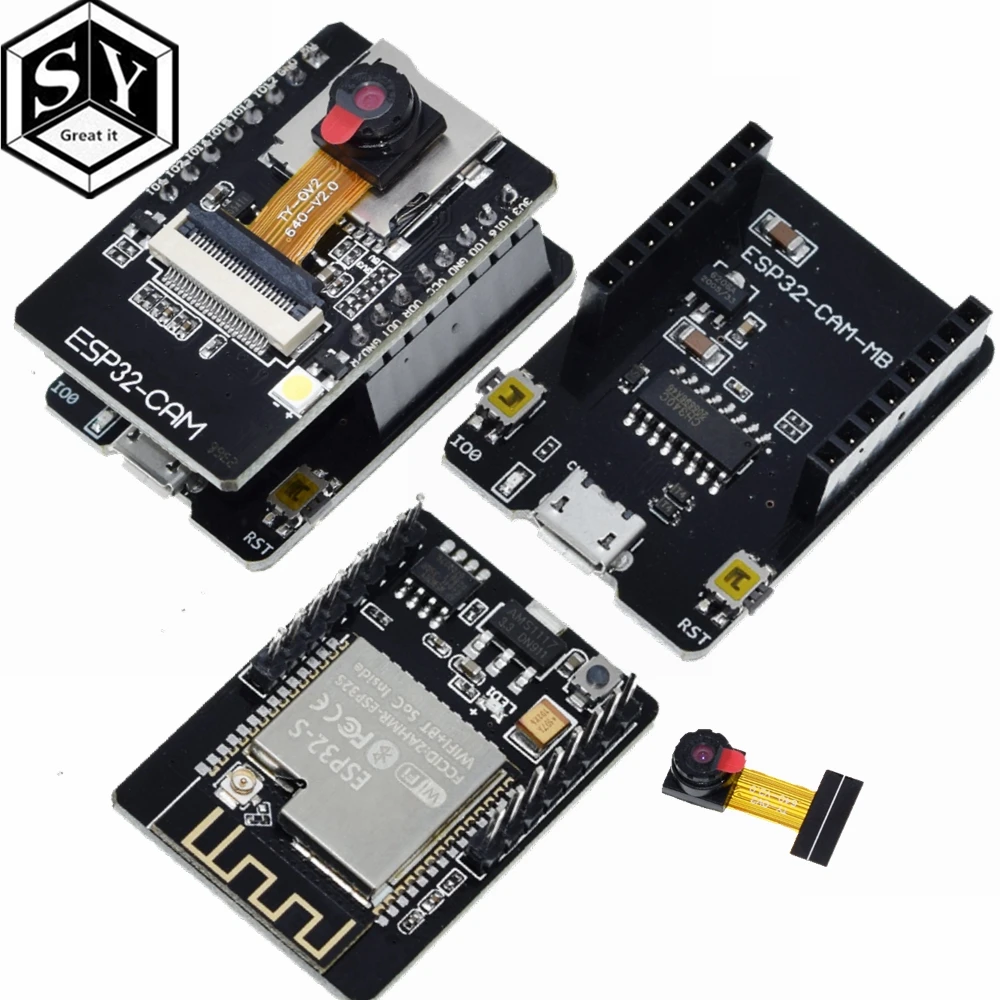

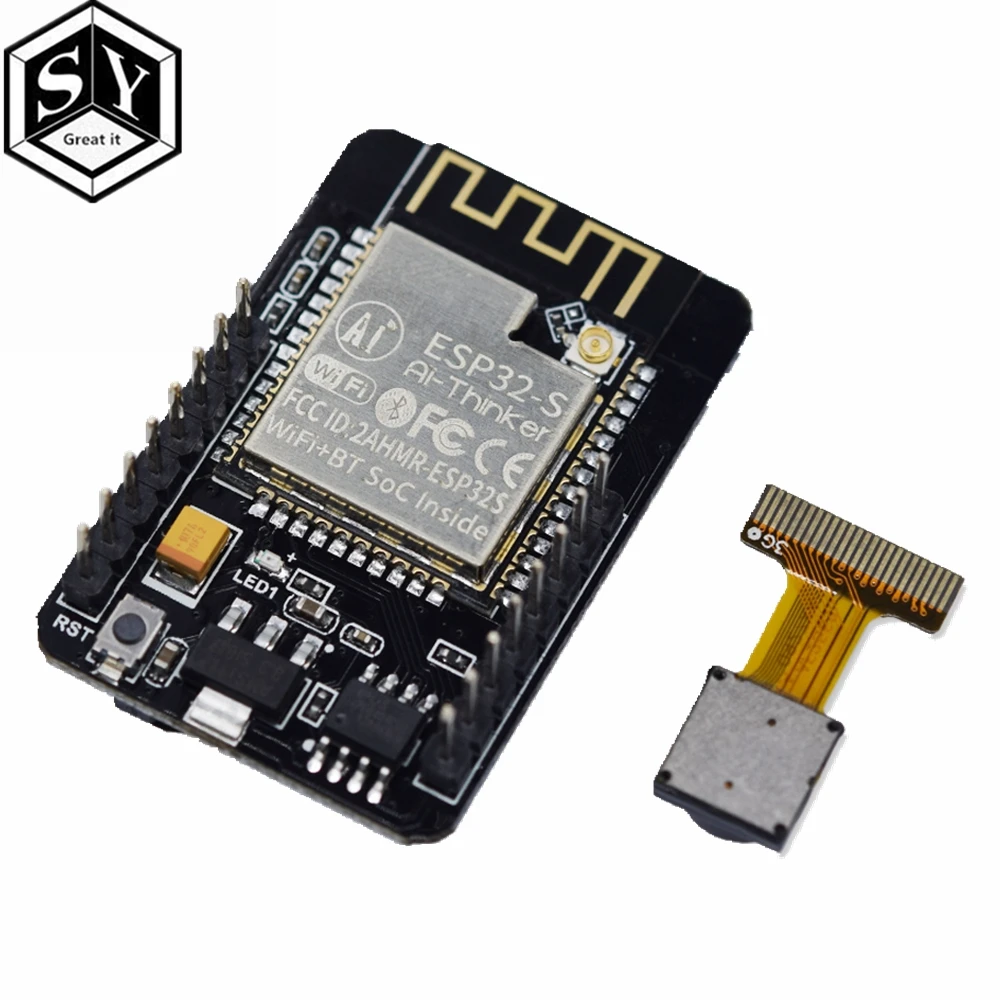

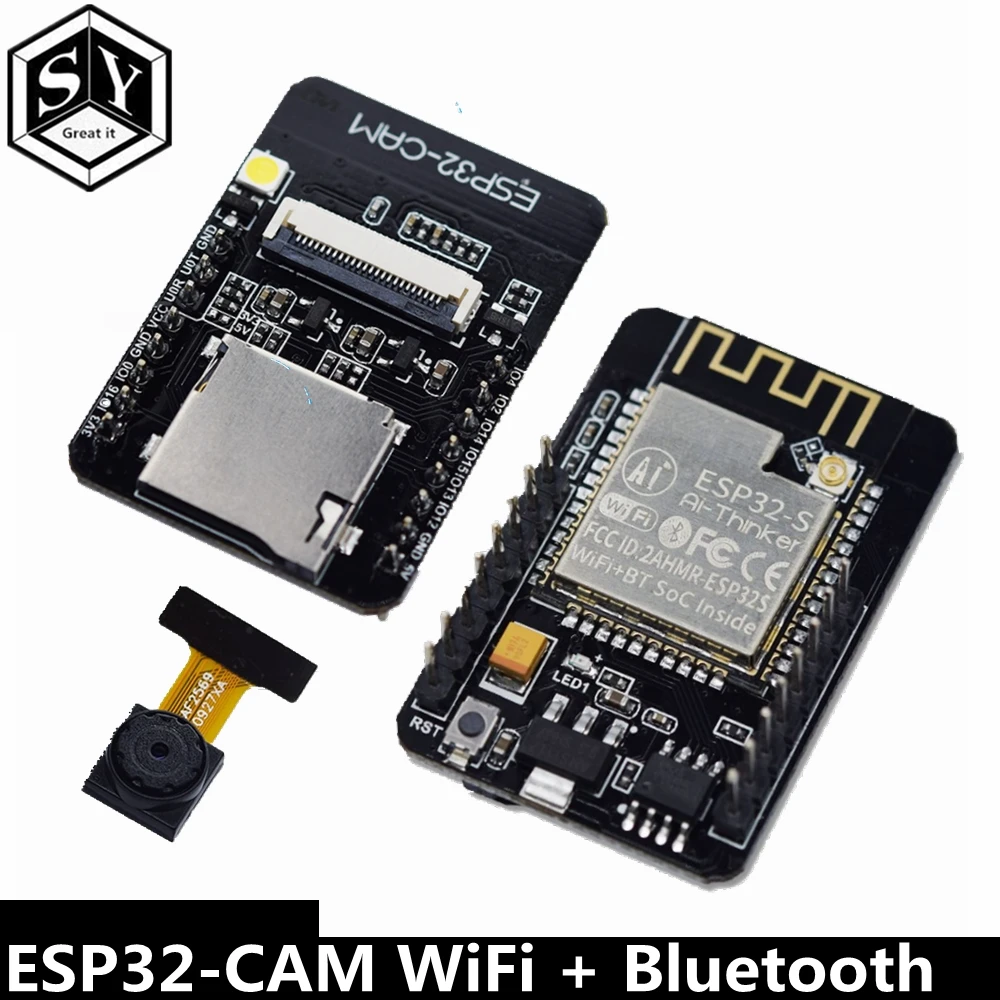

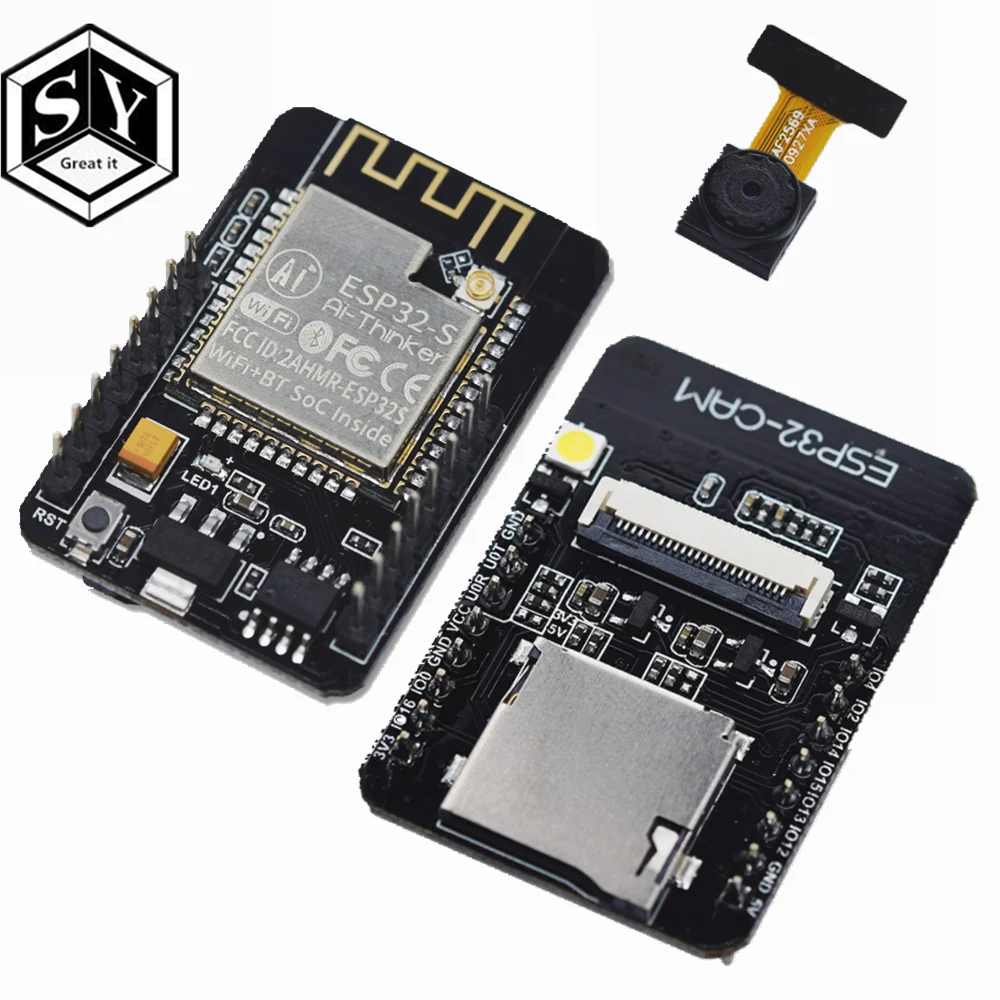

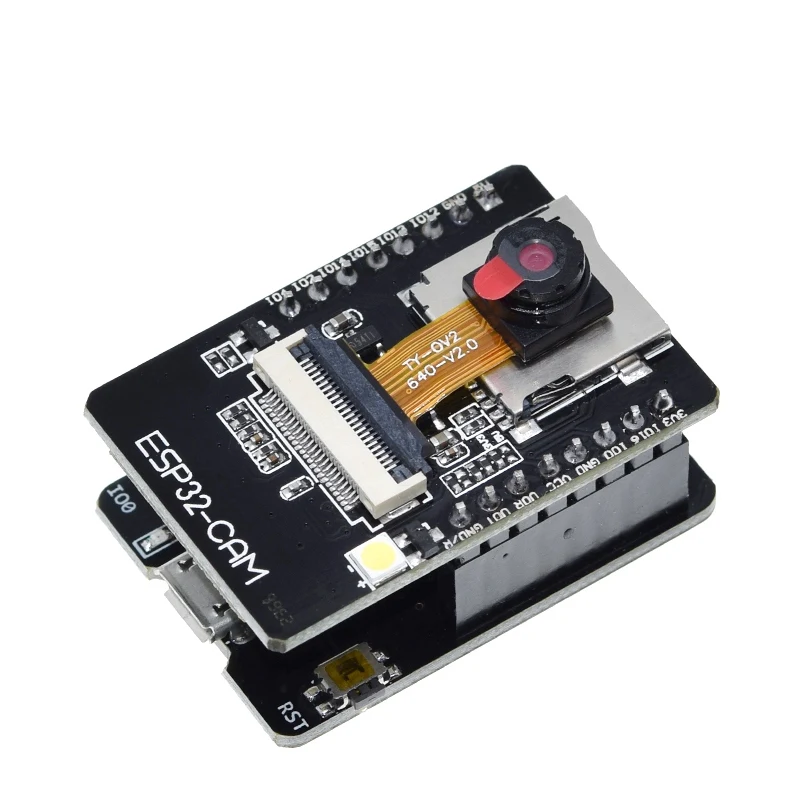

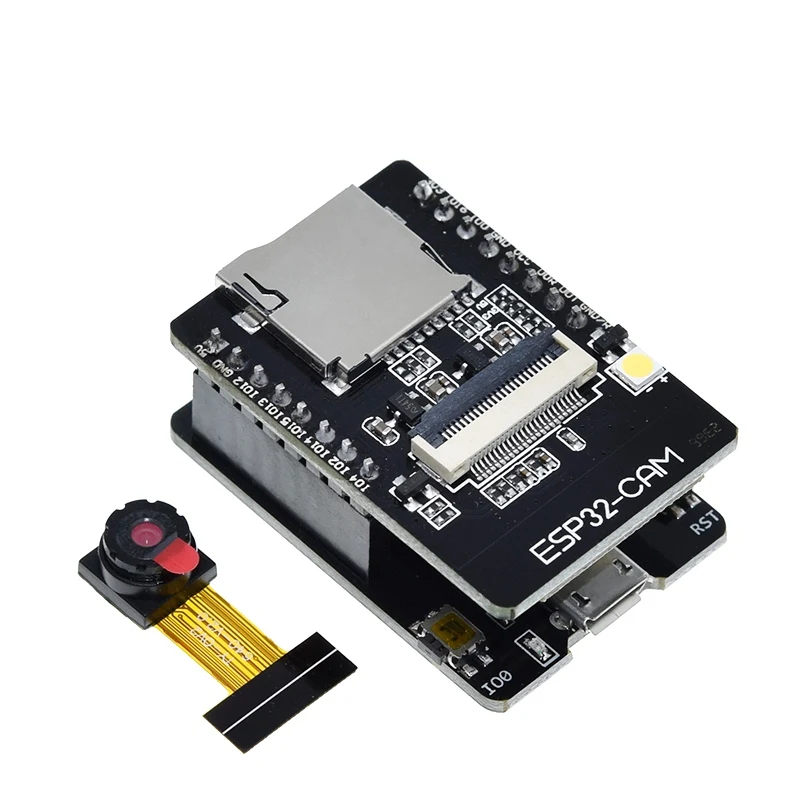

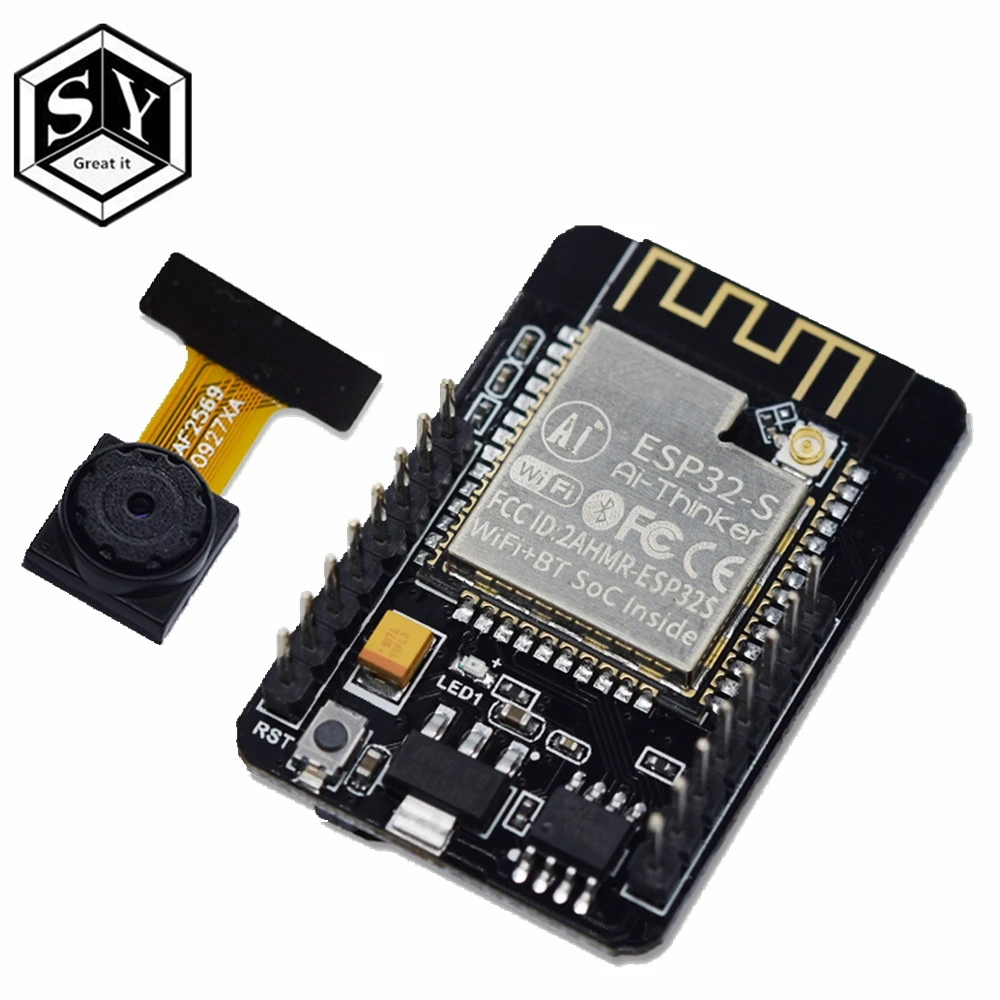

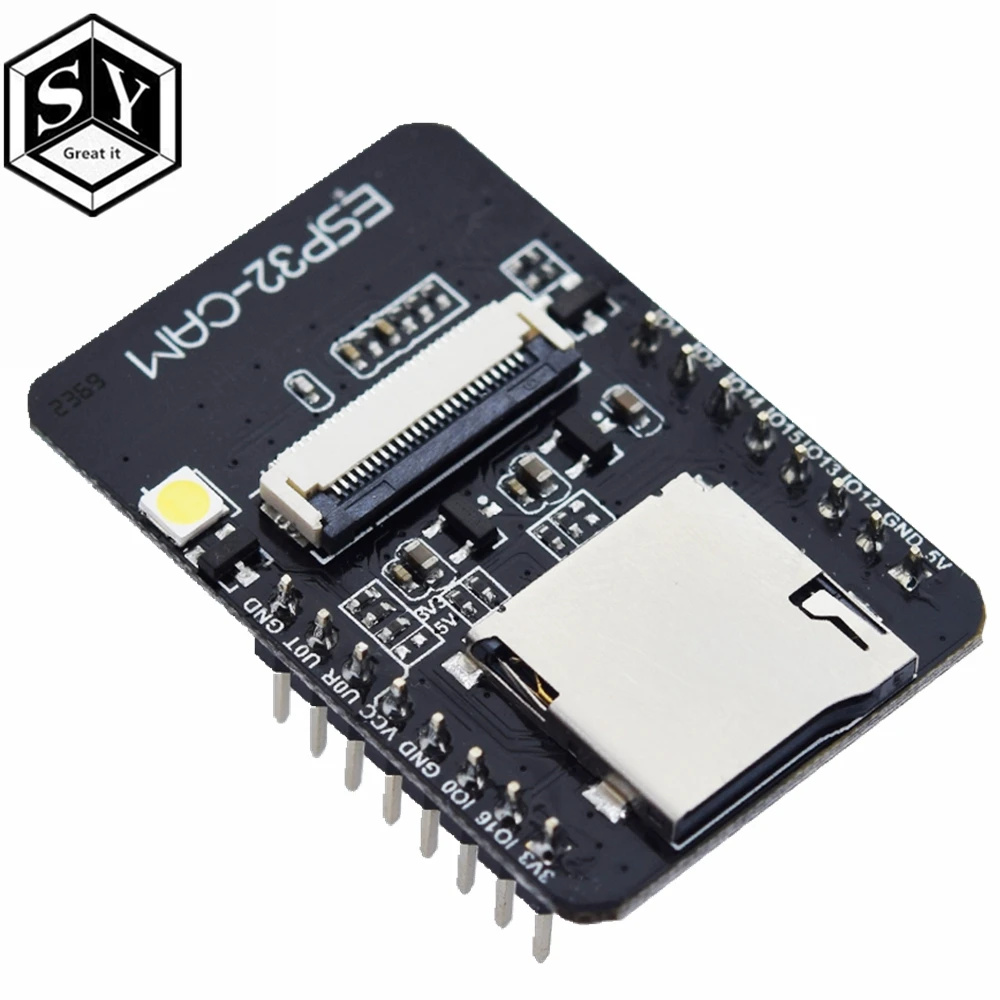

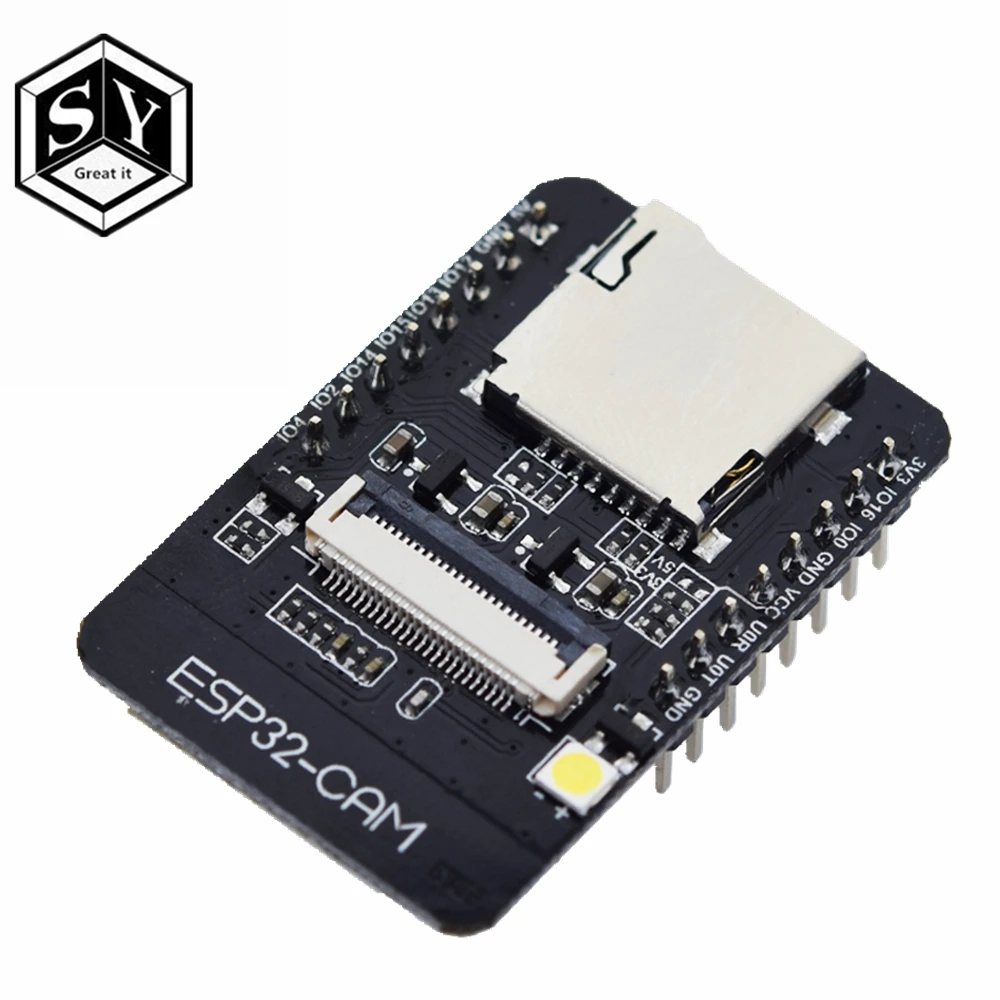

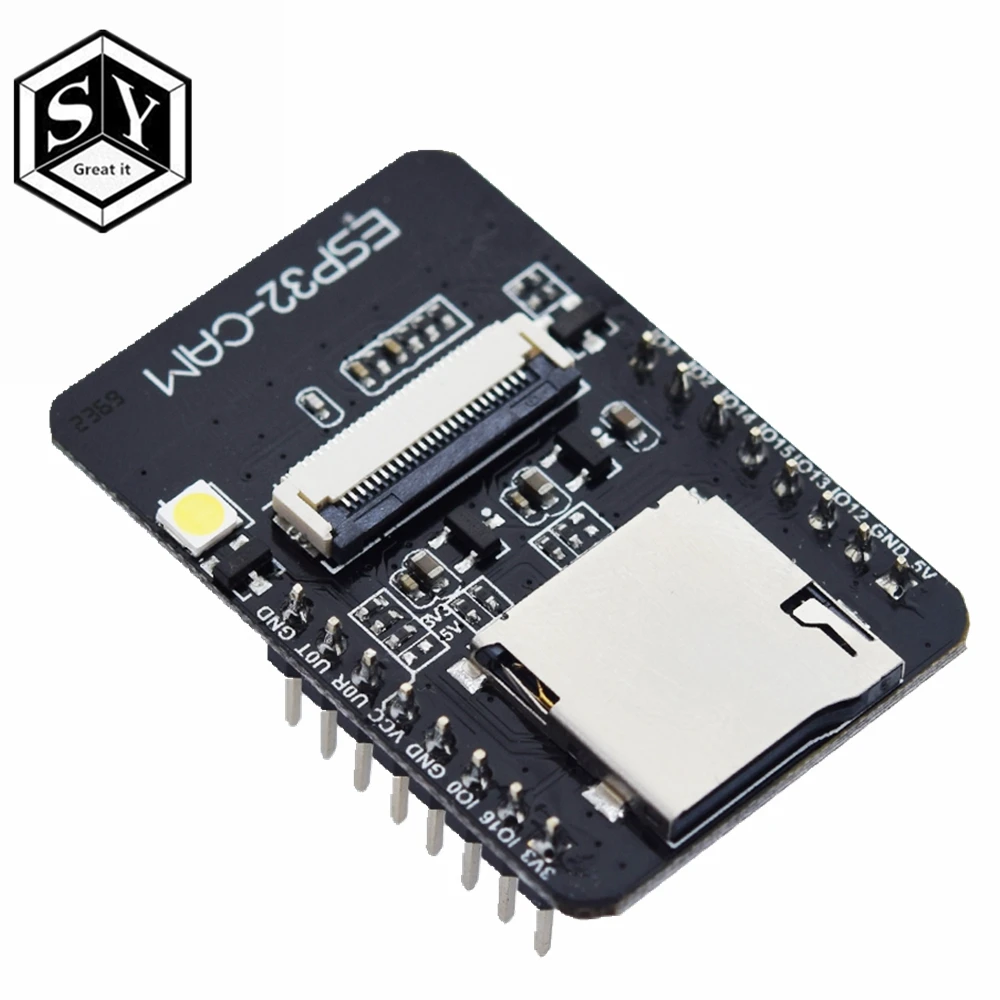

Модуль камеры ESP32-CAM-MB ESP32-CAM WiFi + Bluetooth, макетная плата, модуль камеры ESP32 с модулем камеры OV2640 2MP для Arduino

ESP-32-камера

ESP-32CAM Мб

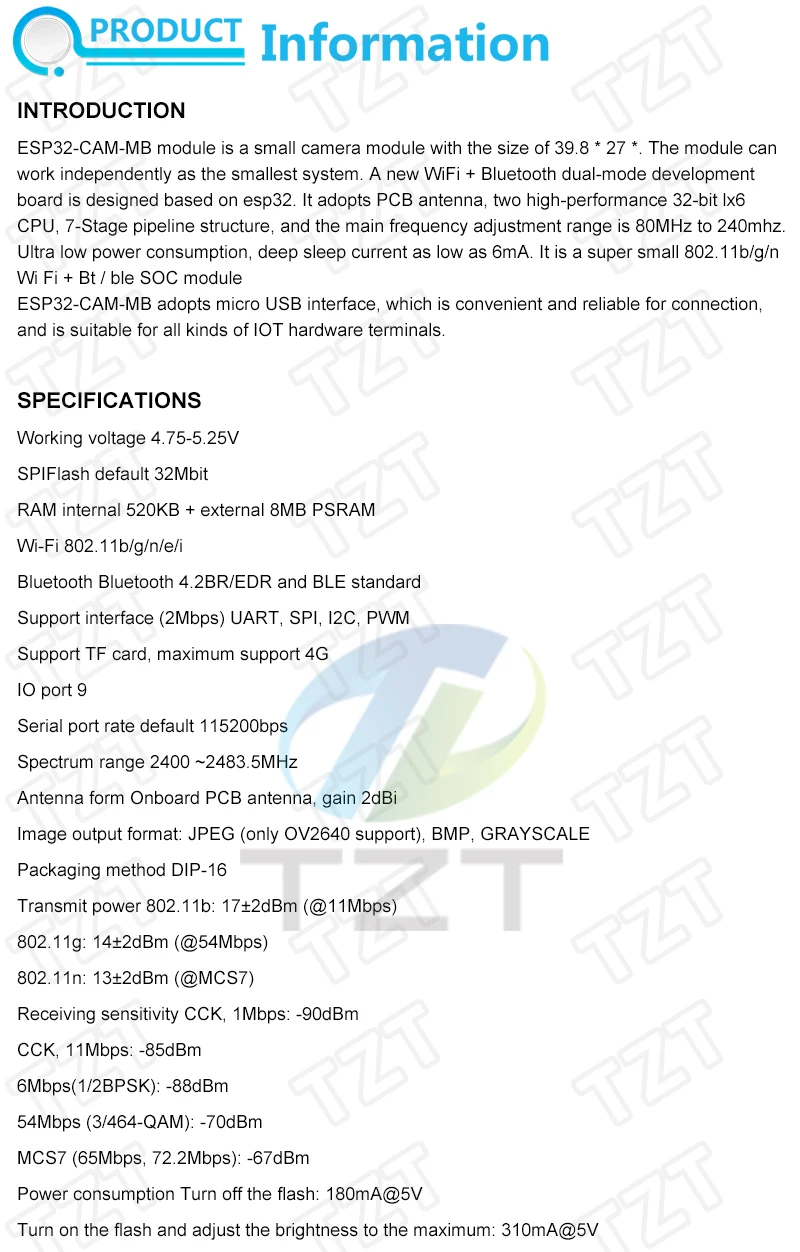

Введение

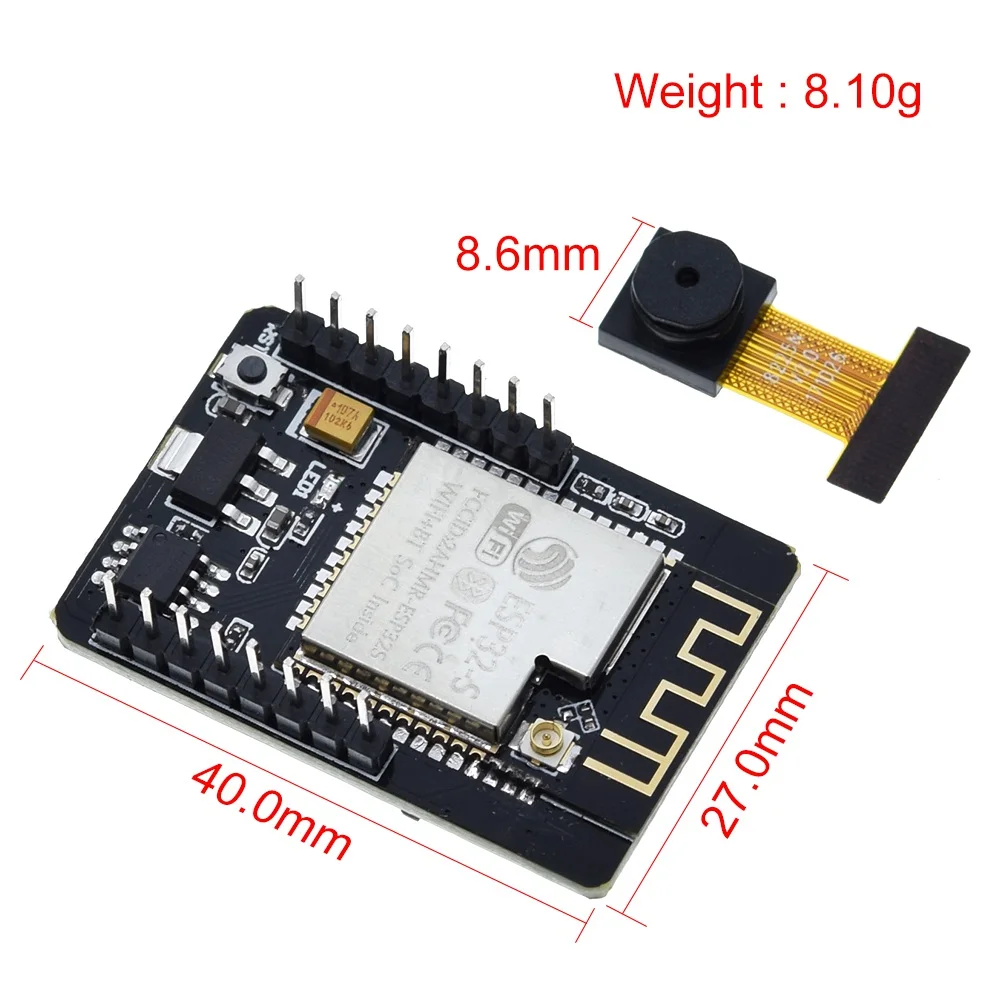

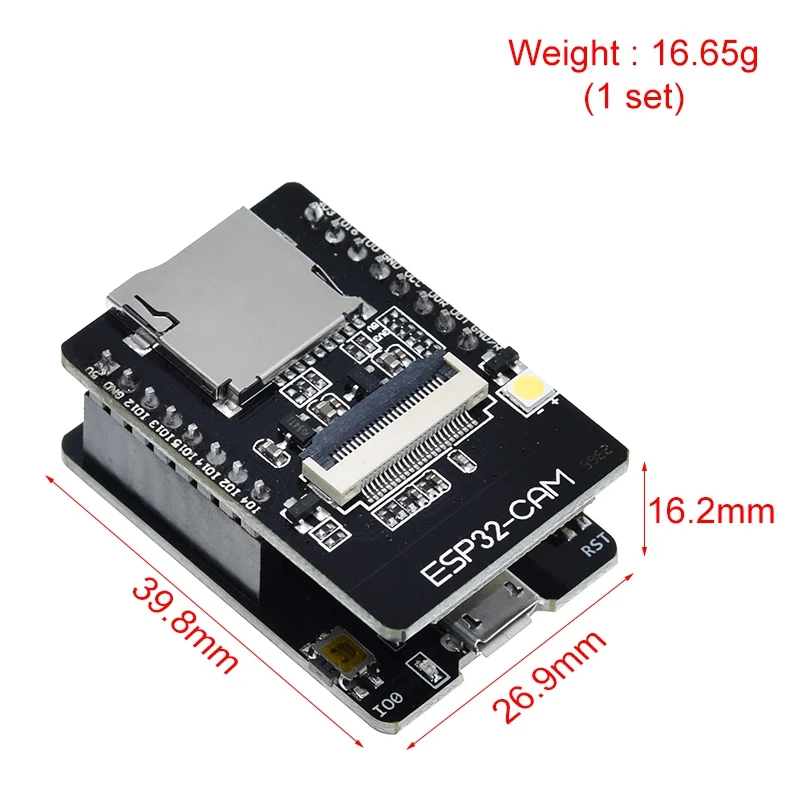

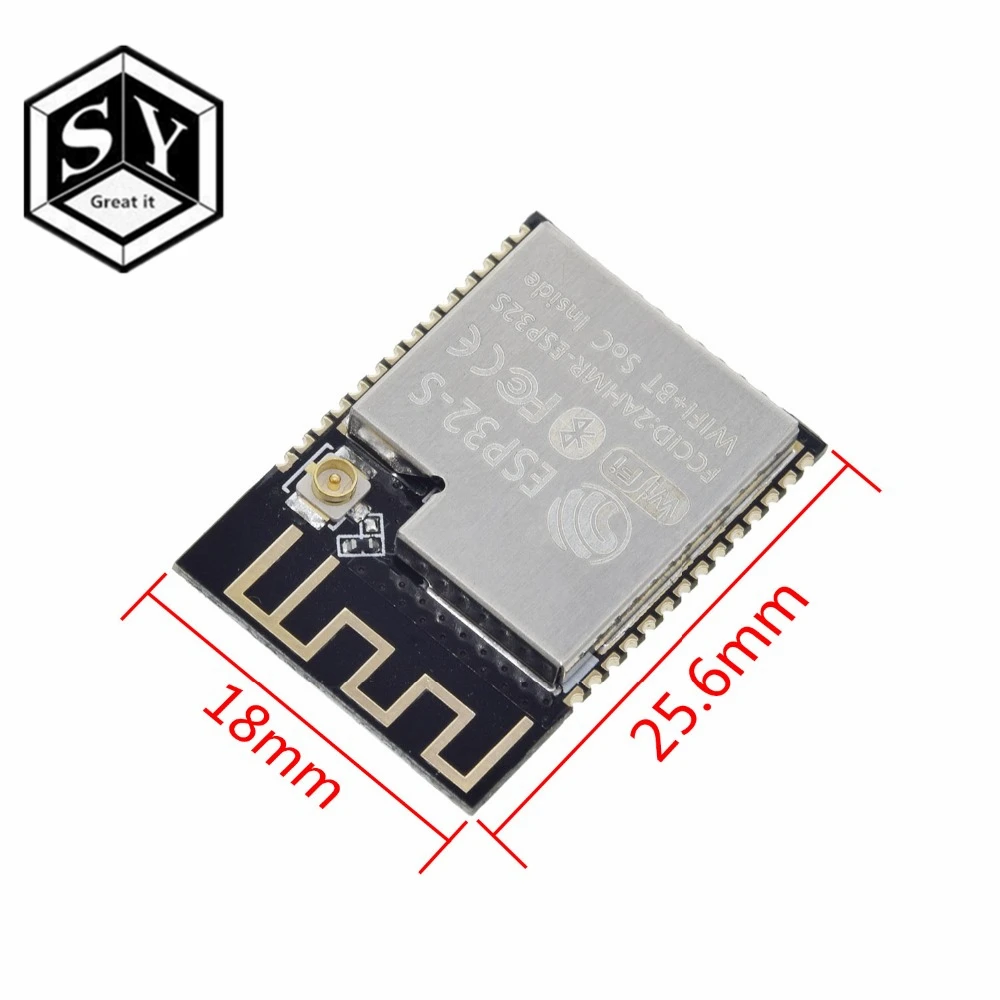

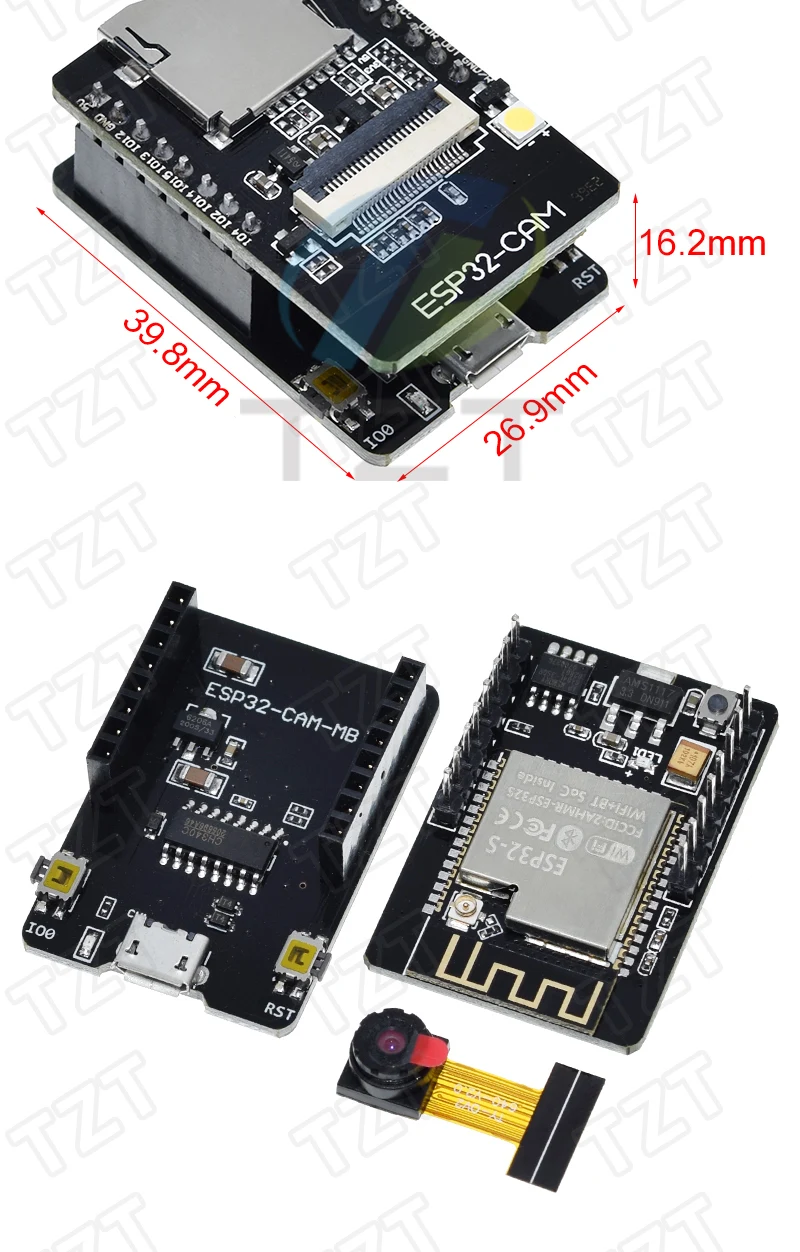

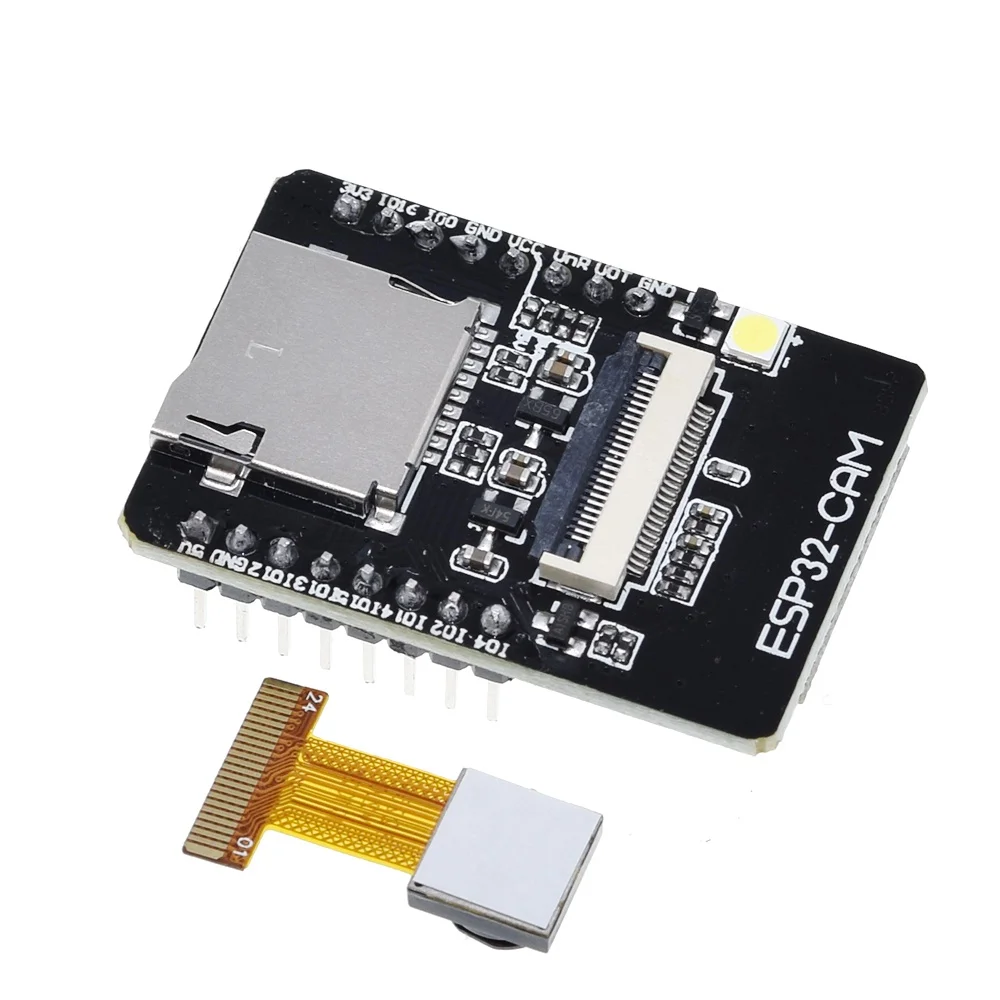

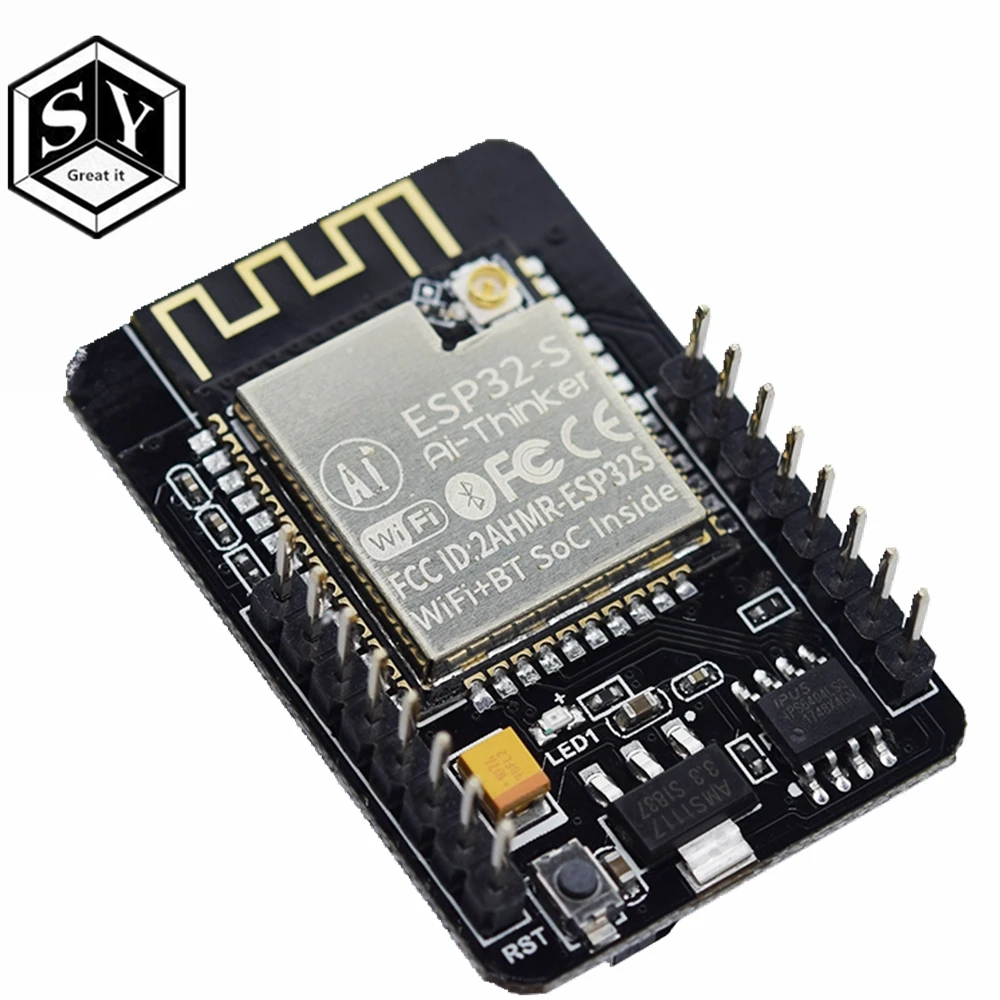

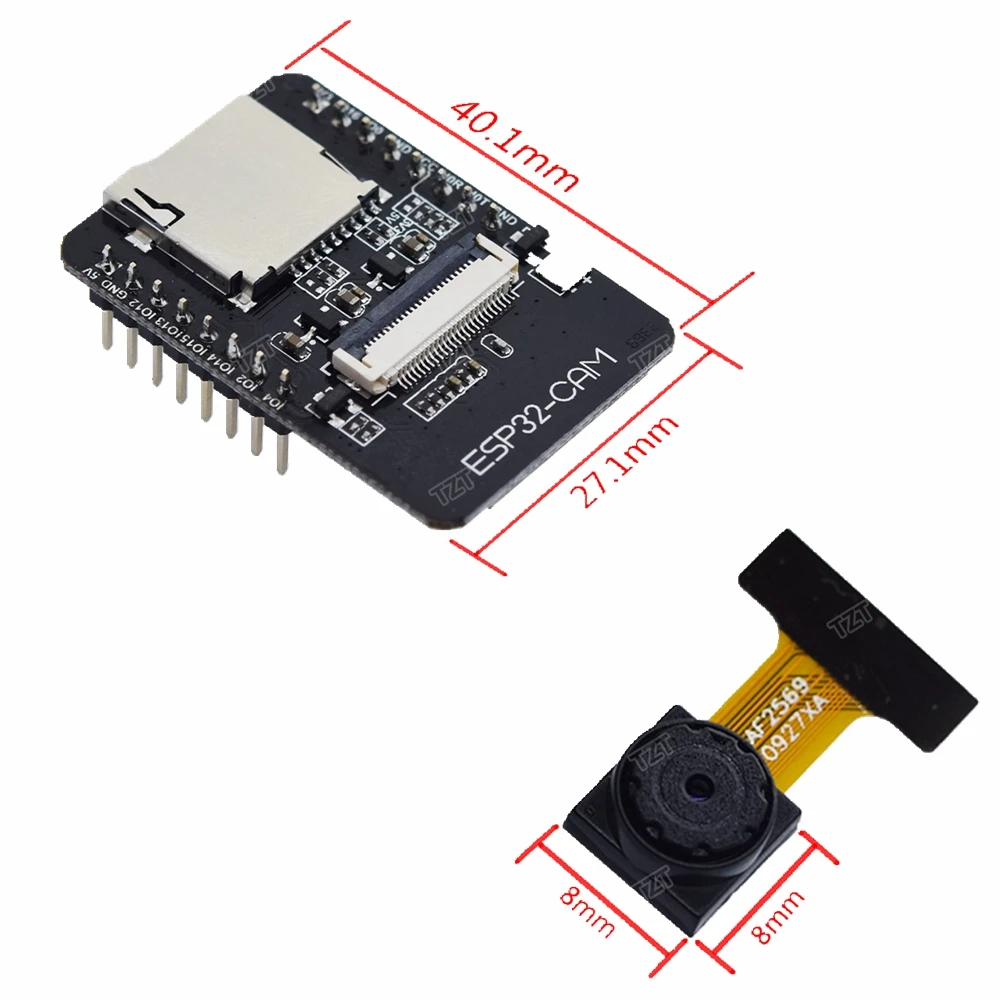

Модуль HK-ESP32-CAM-MB-это небольшой модуль камеры с размером 39,8*27 *. Этот модуль может работать независимо как самая маленькая система. Новый WiFi + Bluetooth с двумя режимами Совет по развитию на основе ESP32 дизайн, используя PCB Встроенная антенна, с 2 высокопроизводительный 32-битный LX6CPU, через 7-трубопровода уровня архитектуры, диапазон регулировки основной частоты от 80 МГц до 240 МГц. Ультра-низкое энергопотребление, глубокий Ток сна такой же низкий, как 6 мА. Это ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SoCHK-ESP32-CAM-MB использует интерфейс Micro USB, удобный и надежный способ подключения, удобный для применения в различных случаях аппаратного терминала IoT.Параметр

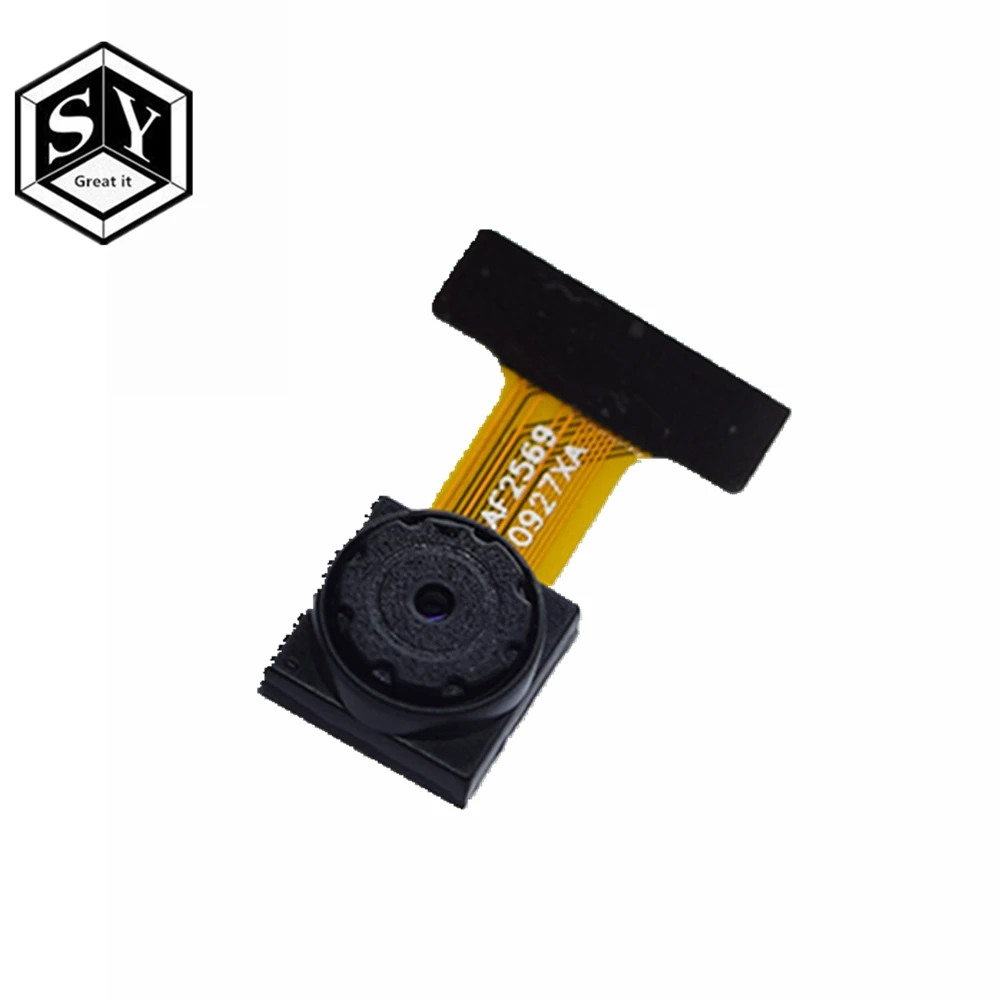

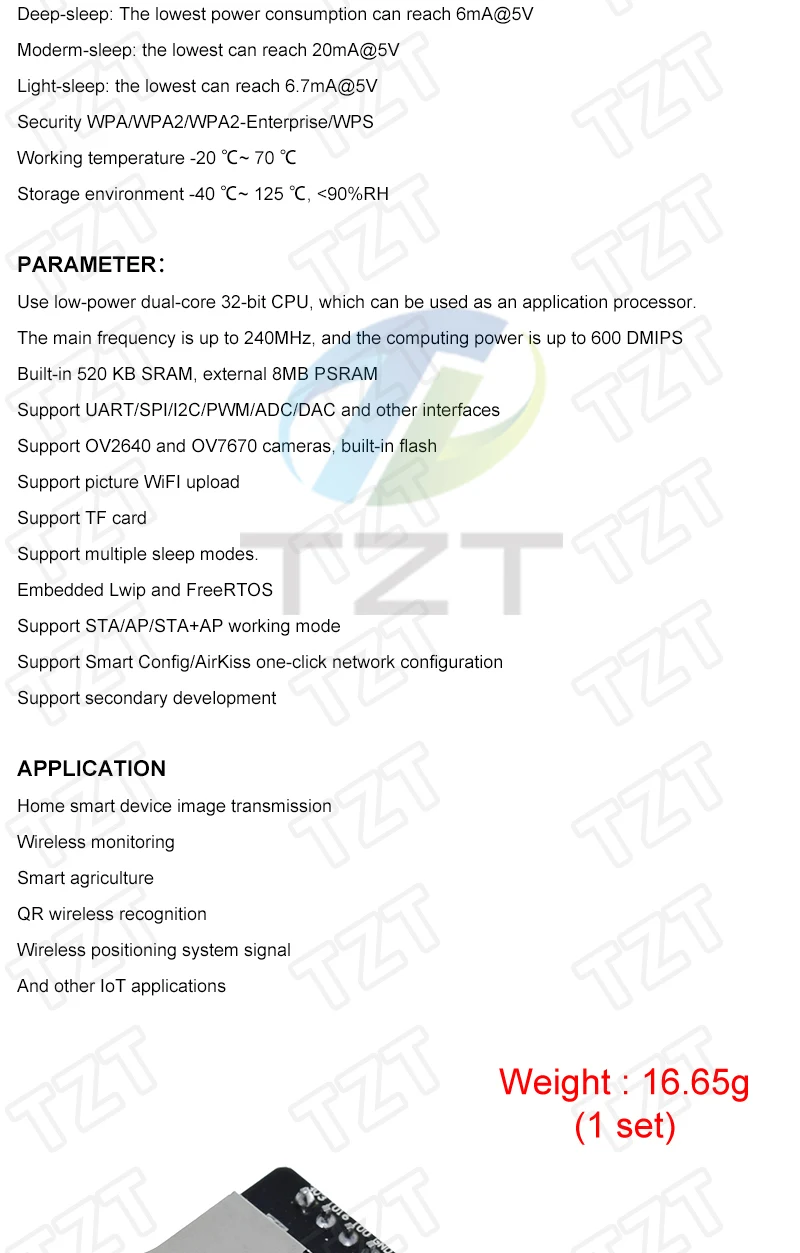

 Применение с низким энергопотреблением двухъядерный 32-бит Процессор, который может использоваться Применение d в качестве приложения. Основная частота составляет до 240 МГц, а вычислительная мощность-до 600 DMIPSSRAM, встроенный 520 КБ, внешний 8 Мб PSRAMПоддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсовПоддерживаемые камеры OV2640 и OV7670, встроенная вспышкаПоддержка Wi-Fi для фотосъемкиПоддержка tf-картыПоддерживаются несколько режимов сна.Встроенные Lwip и FreeRTOSПоддерживающий режим работы STA/AP/STA + APИнтеллектуальная поддержка конфигурации/AirKiss в один кликПоддержка вторичного развития

Сценарий применения

Интеллектуальное устройство для передачи изображений в домашнем кинотеатреБеспроволочный мониторингУмное земледелиеБеспроводное распознавание QRБеспроволочный сигнал системы позиционированияIoT и другие приложения IoT

Технические характеристики

Рабочее напряжение 4,75-5,25 вПо умолчанию SPIFlash 32 МбитОперативная память внутренняя 520кб + Внешняя 8 Мб PS RAMWi-Fi 802.11b/g/n/e/iBluetooth 4. Стандарт 2br/EDR и BLEПоддержка интерфейса (2 Мбит/с) UART, SPI, I2C, PWMПоддержка tf-карты, максимальная поддержка 4GПорт IO 9Скорость последовательного порта по умолчанию 115200bpsДиапазон спектра 2400 ~ 2483,5 МГцАнтенна формы бортовой PCB антенны, усиление 2dBiФормат вывода изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALEСпособ упаковки DIP-16Мощность передачи 802.11b: 17 ± 2 дБм (@ 11 Мбит/с)802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)802.11n: 13 ± 2 дБм (@ MCS7)Чувствительность приема CCK, 1 Мбит/с: -90dBmCCK, 11 Мбит/с: -85dBm6 Мбит/с (1/2BPSK): -88dBm54 Мбит/с (3/464-QAM): -70dBmMCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBmЭнергопотребление выключить вспышку:180mA @ 5VВключите вспышку и настройте яркость на максимум:310mA @ 5VГлубокий сон: низкое энергопотребление может достигать6mA @ 5VУмеренный сон: самый низкий уровень может достигать20 мА @ 5 ВСветильник-режим сна: самый низкий6.7mA @ 5VБезопасность WPA/WPA2/WPA2-Enterprise/WPSРабочая температура-20 ℃ ~ 70 ℃Среда хранения-40 ℃ ~ 125 ℃, <90% RHВес 10 г

Посылка включает:

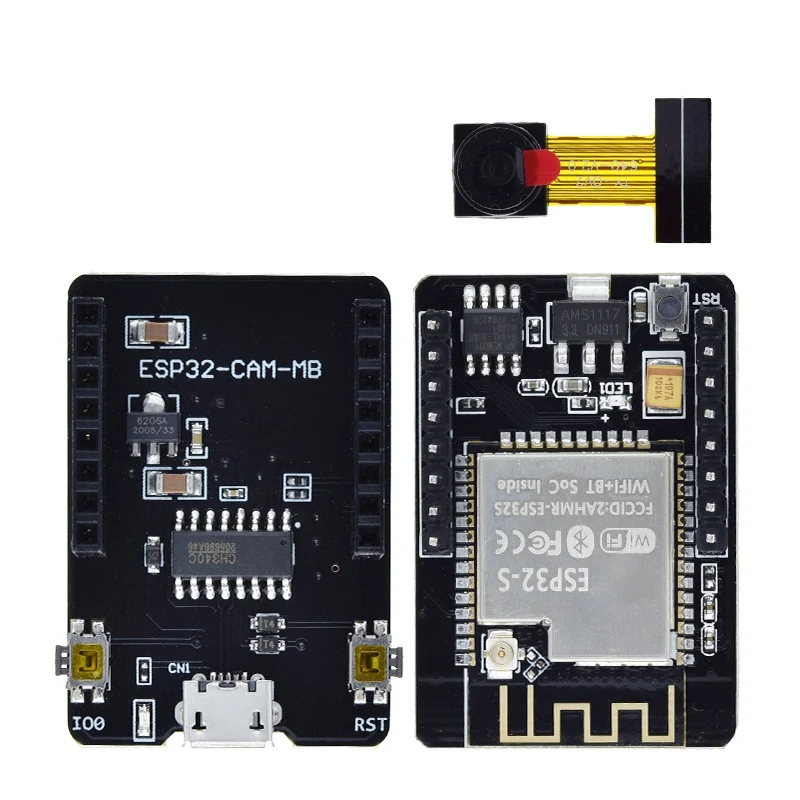

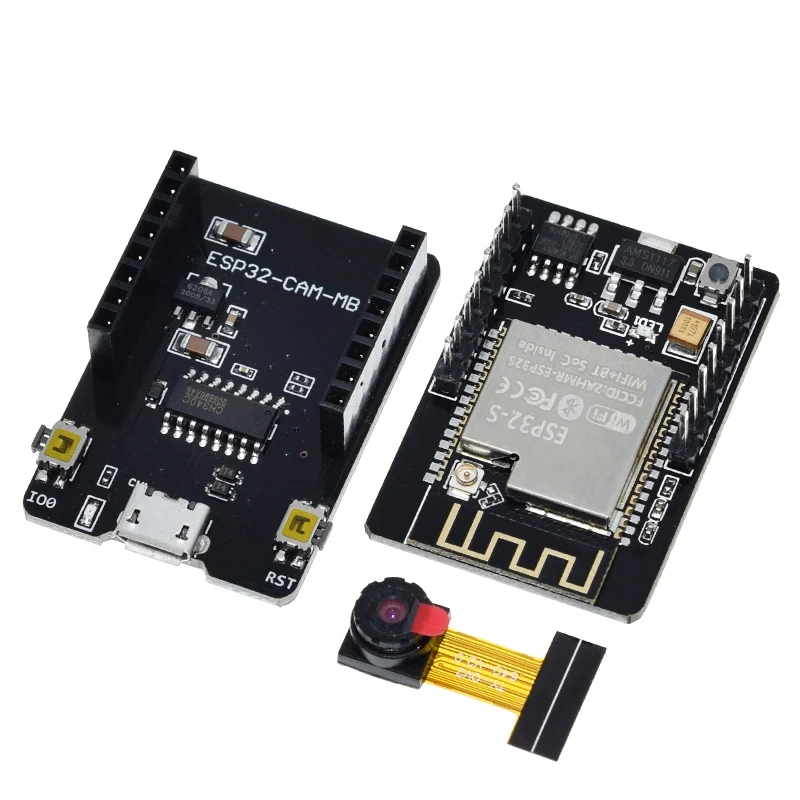

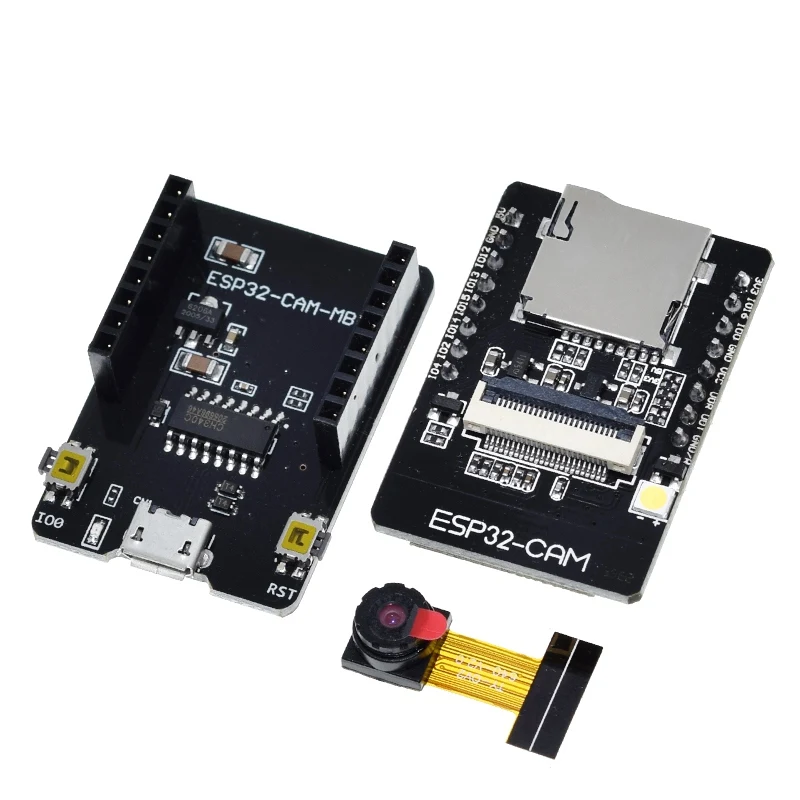

1 x ESP32-CAM МБ WIFI ESP32 CAM Bluetooth макетная плата с камерой OV2640 MICRO USB для последовательного порта CH340G 4,75 V-5,25 V Nodemcu
