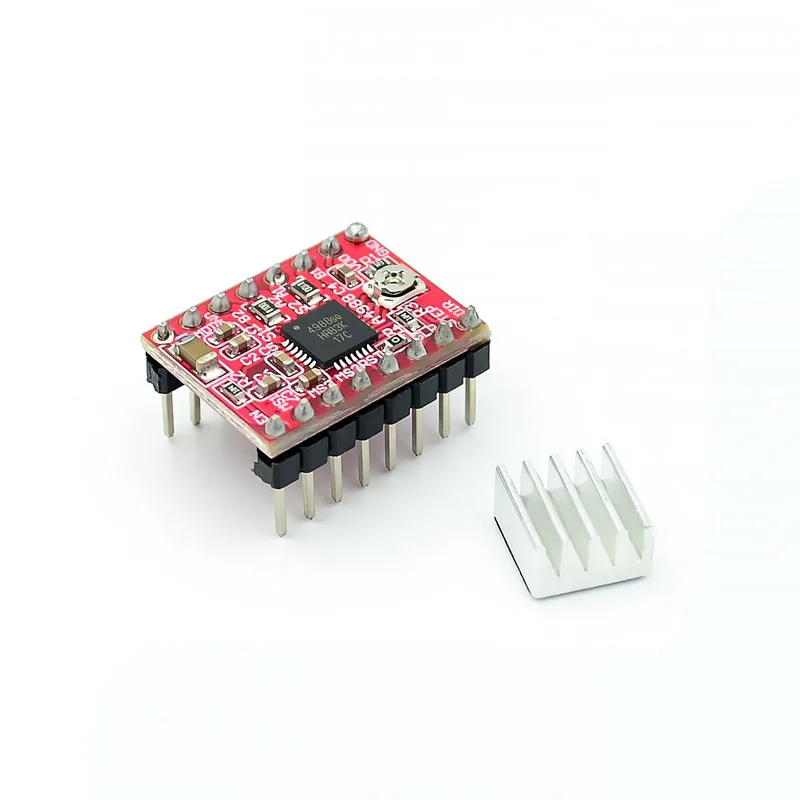

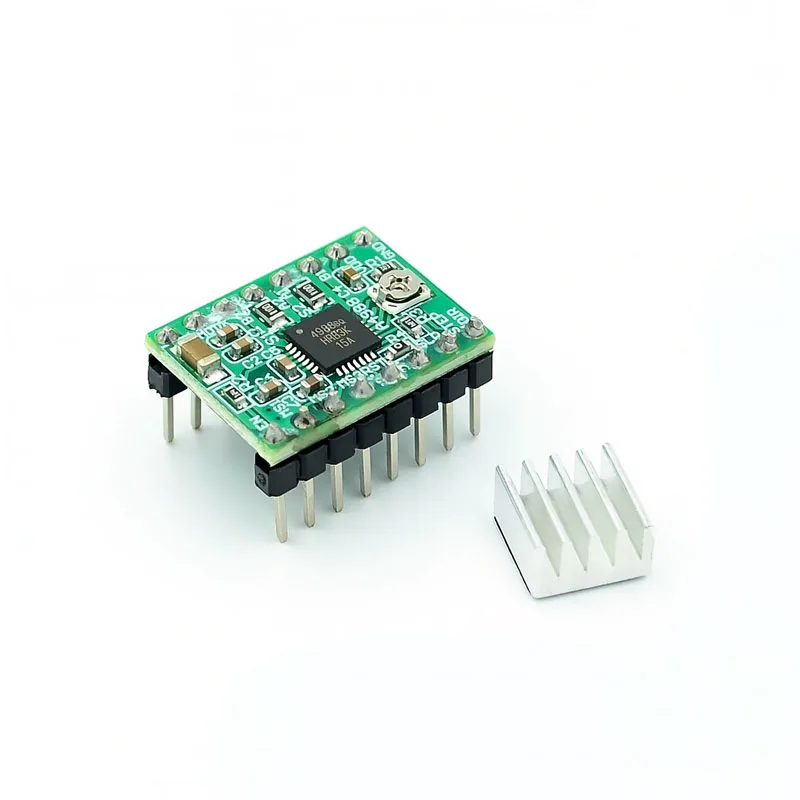

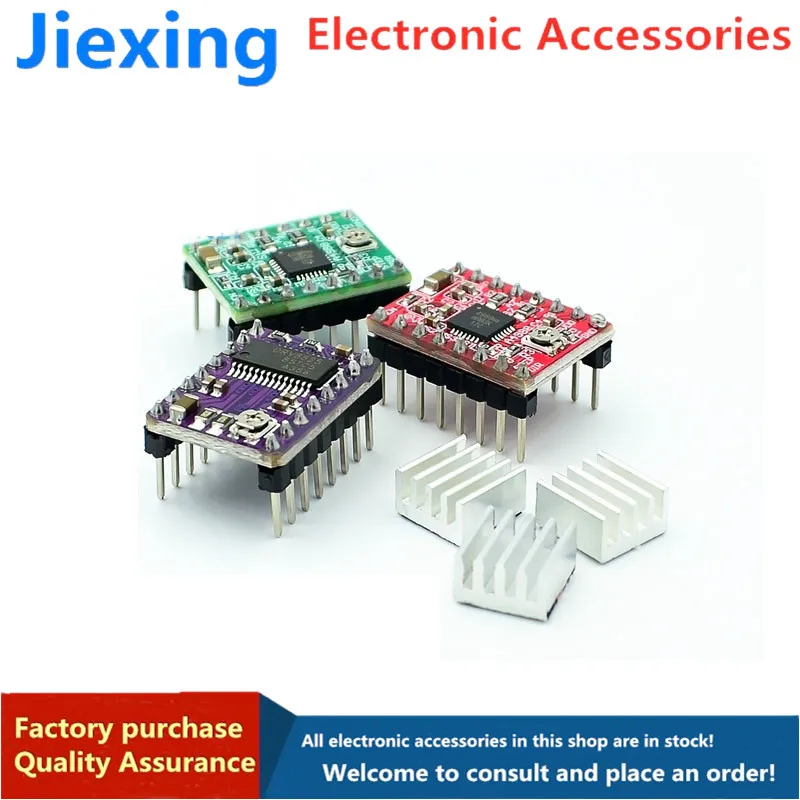

Примечание: A4988 зеленый и красный такие же, как 1A
Введение

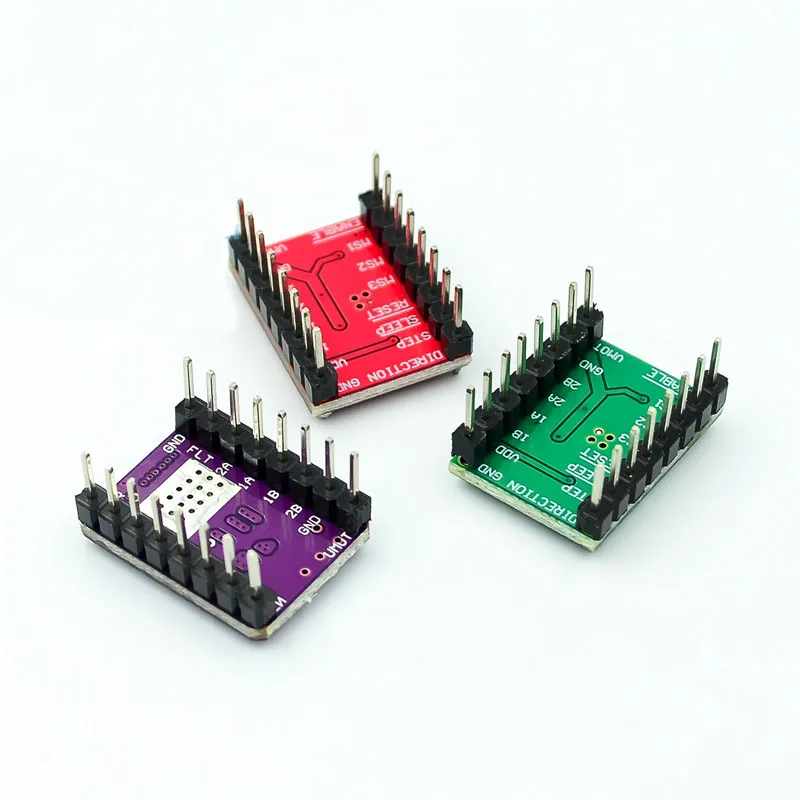

A4988-это полный драйвер микрошагового двигателя со встроенным преобразователем для удобства эксплуатации. Продукт может работать с биполярными шаговыми двигателями в полном, половинном, 1/4, 1/8 и 1/16 режимах, а производительность выходного привода может достигать 16 В и ± 1 А. Обычно используется 12 В, A4988 включает фиксированный регулятор тока, регулятор может работать в медленном или смешанном режиме распада. Конвертер является ключом к простой реализации a4988. Просто введите импульсный сигнал в «шаг», чтобы управлять двигателем, чтобы генерировать микрошаги. Нет необходимости в таблице фазовой последовательности, высокочастотной линии управления или сложном интерфейсе программирования. Интерфейс A4988 очень подходит для приложений, где сложные микропроцессоры недоступны или перегружены.
Во время работы с микрошагом управление измельчителем в A4988 может автоматически выбирать текущий режим распада (медленный или смешанный). В смешанном режиме распада устройство первоначально настроено на быстрое распад во время части фиксированного времени простоя, а затем медленно распадется во время остального времени простоя. Смешанная схема управления потоком может уменьшить звуковой шум двигателя, увеличить шаг и уменьшить энергопотребление. Обеспечивает внутреннюю синхронную цепь управления выпрямлением для улучшения энергопотребления во время работы широтно-импульсной модуляции (ШИМ). Внутренняя защита цепи включает в себя: Тепловое выключение с гистерезией, блокировку напряжения (UVLO) и защиту поперечного тока. Никаких специальных секвенирующих устройств не требуется.
В A4988 принимает поверхностного монтажа QFN посылка (дверные защелки) с размером 5 мм × 5 мм, номинальная общая посылка высота 0,90 мм, и с внешним теплоотвод для улучшения рассеивания тепла. Посылка-это Бессвинцовая посылка (суффикс-т), с использованием матовой оловянной свинцовой рамы.
Функции и преимущества
Низкий RDS (открытый) выход
Автоматическое обнаружение/Выбор режима распада тока
Смешанный и медленный режим распада
Синхронное выпрямление для рассеивания низкой мощности
Внутренний UVLO
Защита поперечного тока
3,3 и 5 в совместимый логический источник питания
Схема теплового отключения
Защита от короткого замыкания
Защита от короткого замыкания
Пять режимов выбора: полный, 1/2, 1/4, 1/8 и 1/16
-------------------------------------------------- ---------------- Границы -------------------------------- ---------------------------

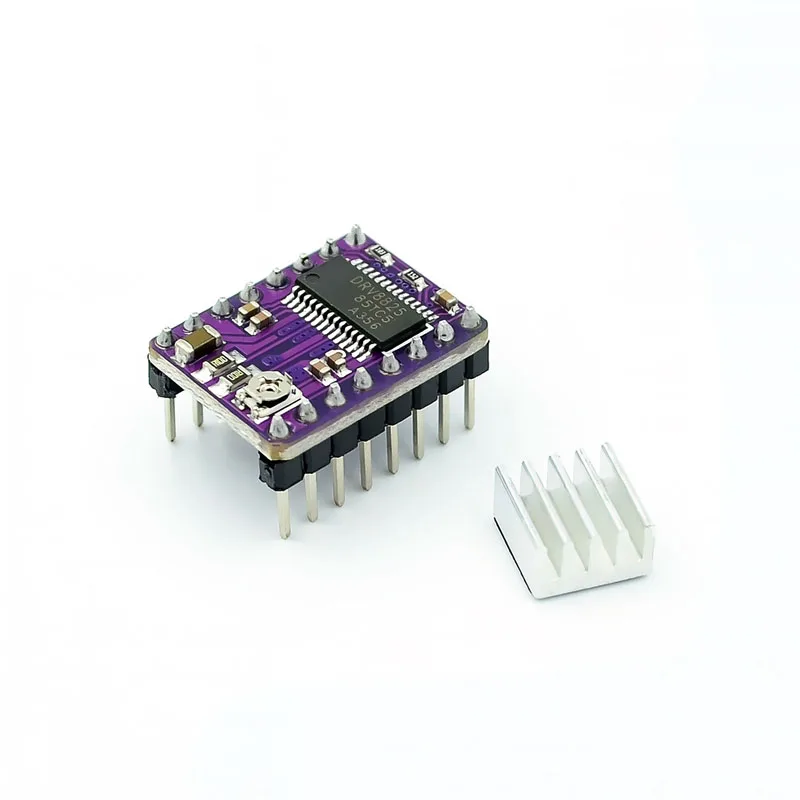

Особенности и преимущества DRV8825 по сравнению с 4988:
1. Ток 2.5A.
2. Поддержка 32 подразделений.
3. 4-слойная печатная плата, лучше рассеивания тепла производительности.
4. Внутреннее сопротивление чипа меньше, тепло ниже, а тепловыделение лучше.
Параметр:
Размер: 1,5 мм x 2 мм (как 4988)
Ток привода: 2,5a
Отдел: 1, 1/2, 1/4, 1/8, 1/16, 1/32
Производственный процесс: SMT установка для производства, неручная сварка, более высокая производительность, более стабильная производительность
Подходит для:
Нужно управлять шаговым двигателем.
Это необходимый модуль для создания 3D-принтера, ЧПУ, гравировального станка и так далее.
Поддерживаемые 3D принтеры включают Prusa Mendel, ultimaker, printbot, makerbot и т. Д.
1. Подходит для вождения шаговые двигатели ниже 8,2 V ~ 45V 2.5A;
2. Только простой интерфейс управления шагами и направлением;
3. Шесть различных режимов: полный, половина, 1/4, 1/8, 1/16, 1/32;
4. Регулируемый потенциометр может регулировать выходной ток, чтобы получить более высокую скорость шага;
5. Автоматическое обнаружение/Выбор режима затухания тока;
6. Схема отключения от перегрева, блокировка низкого напряжения, защита от перекрестного тока;
7. Защита от короткого замыкания и защита от короткого замыкания
