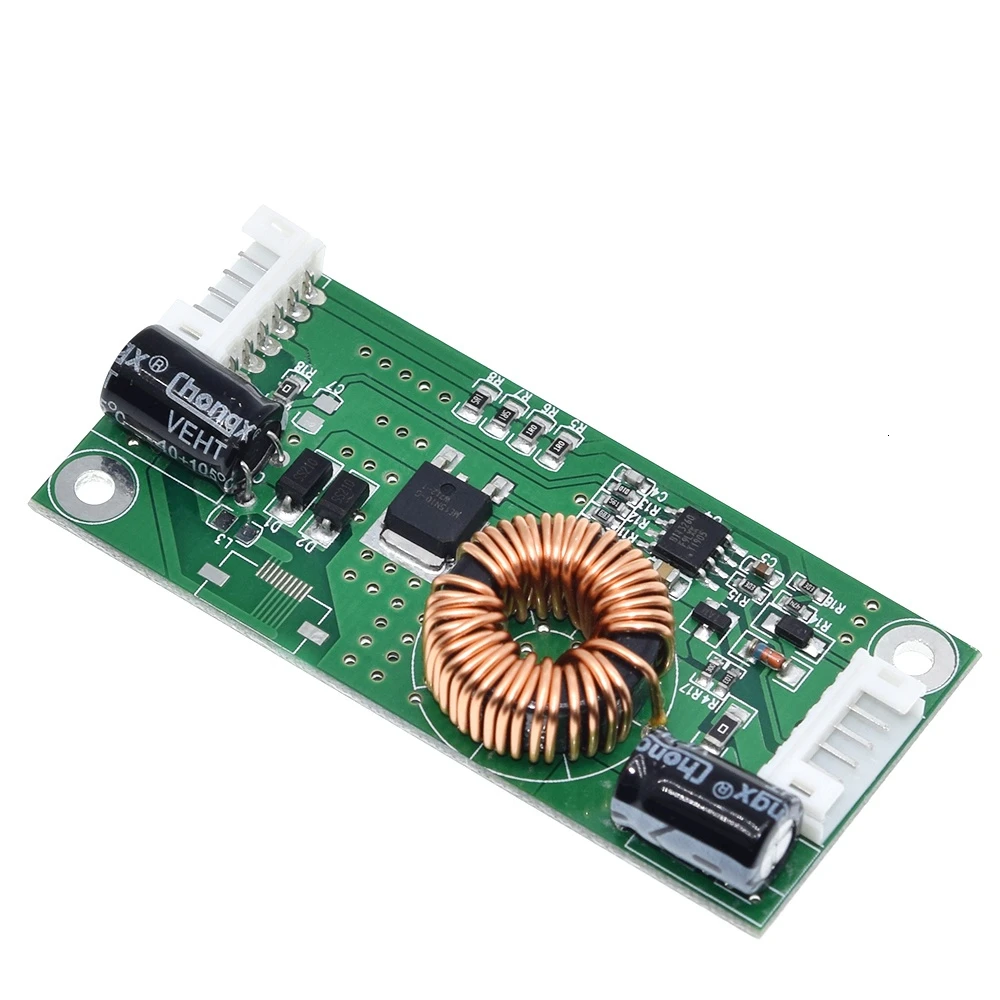

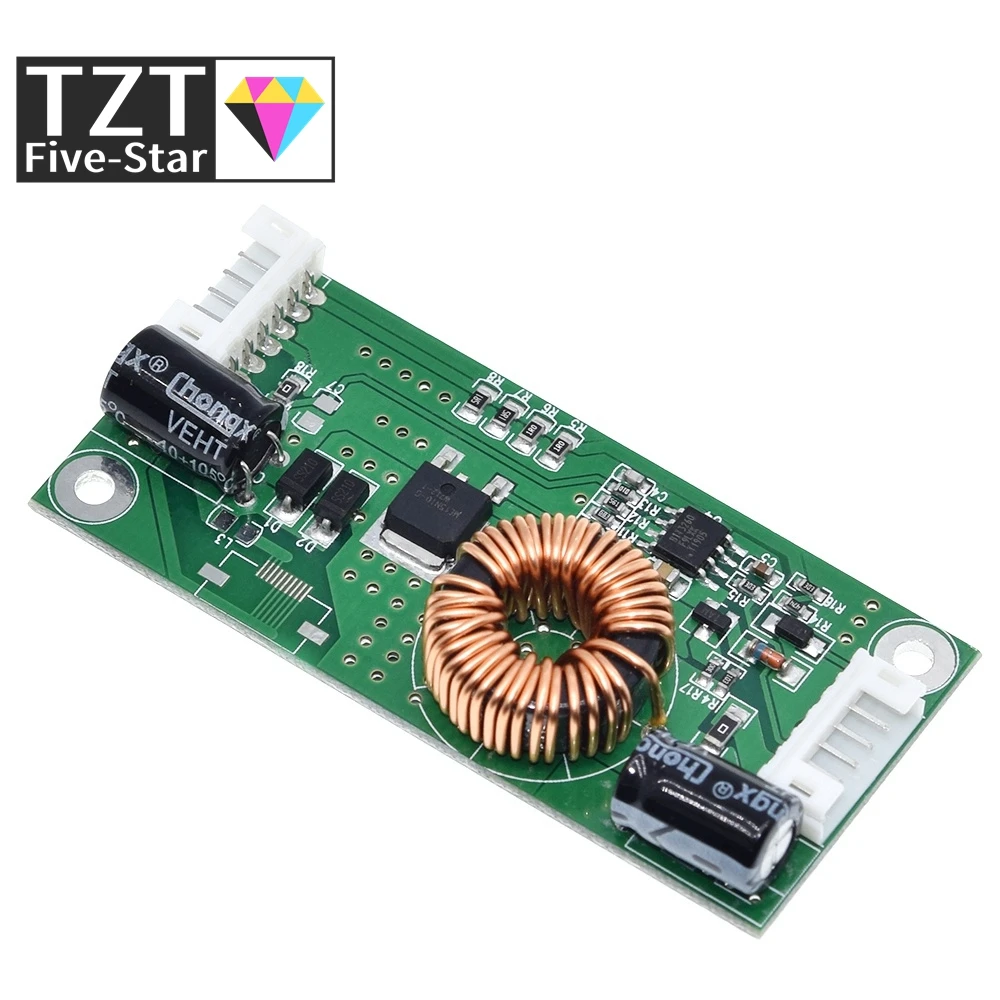

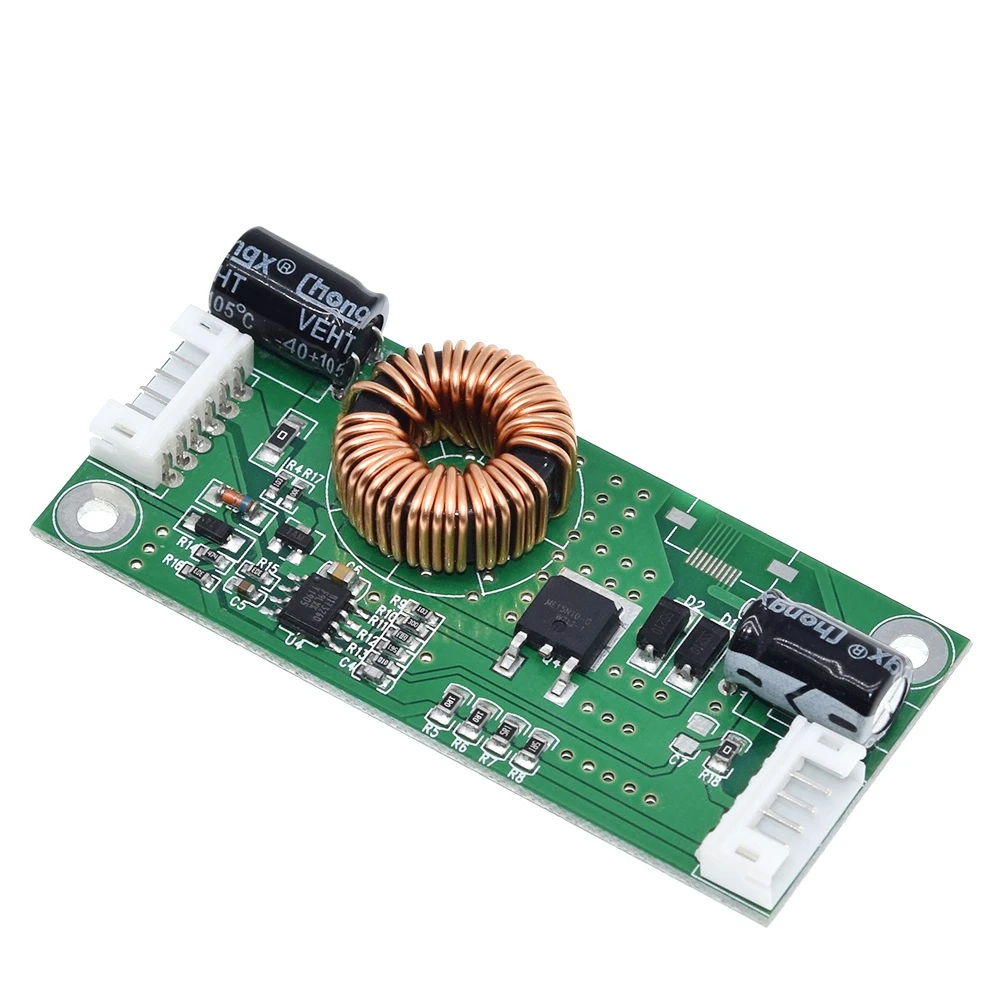

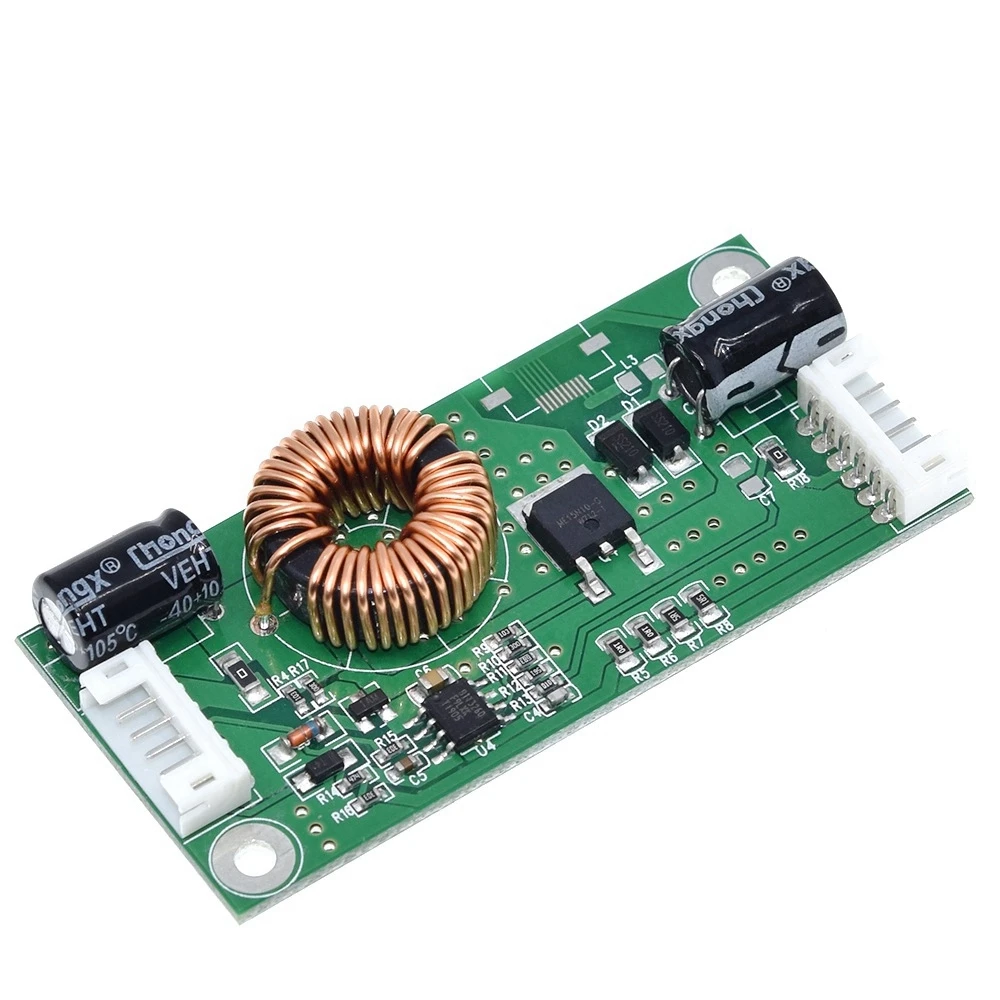

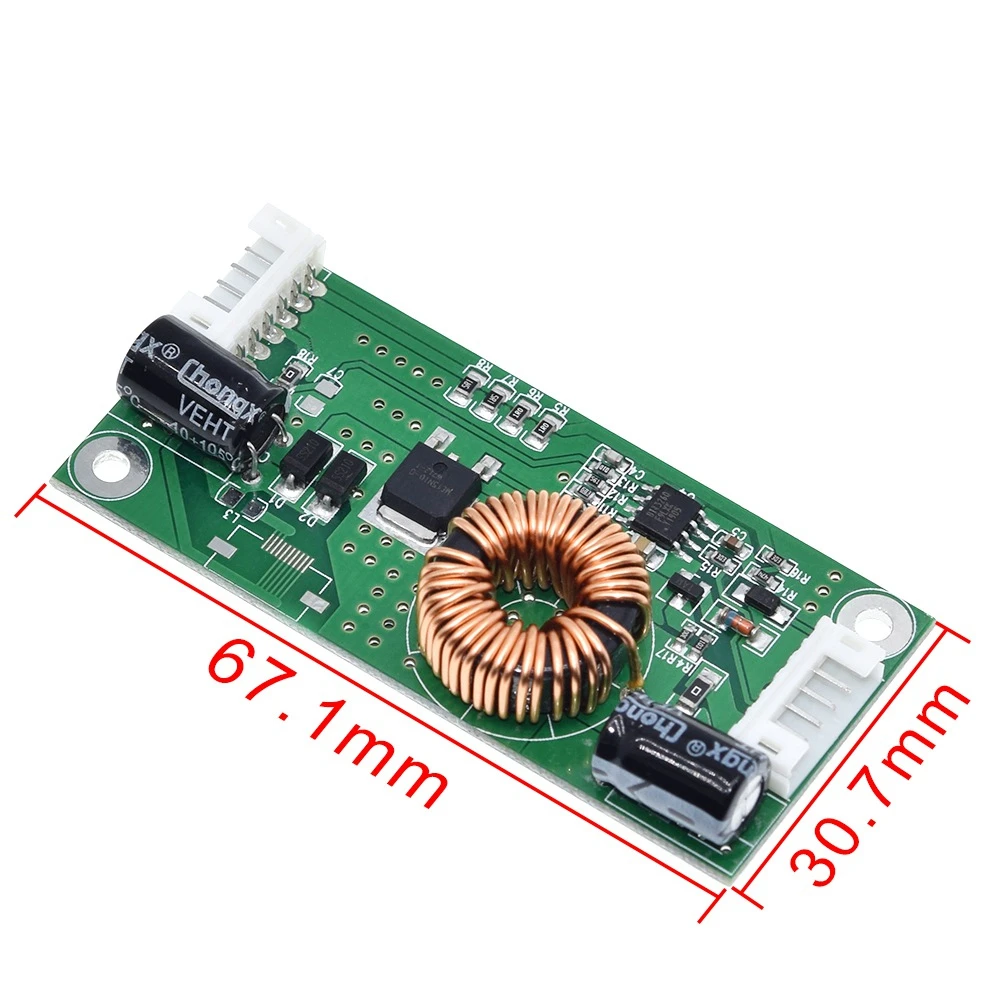

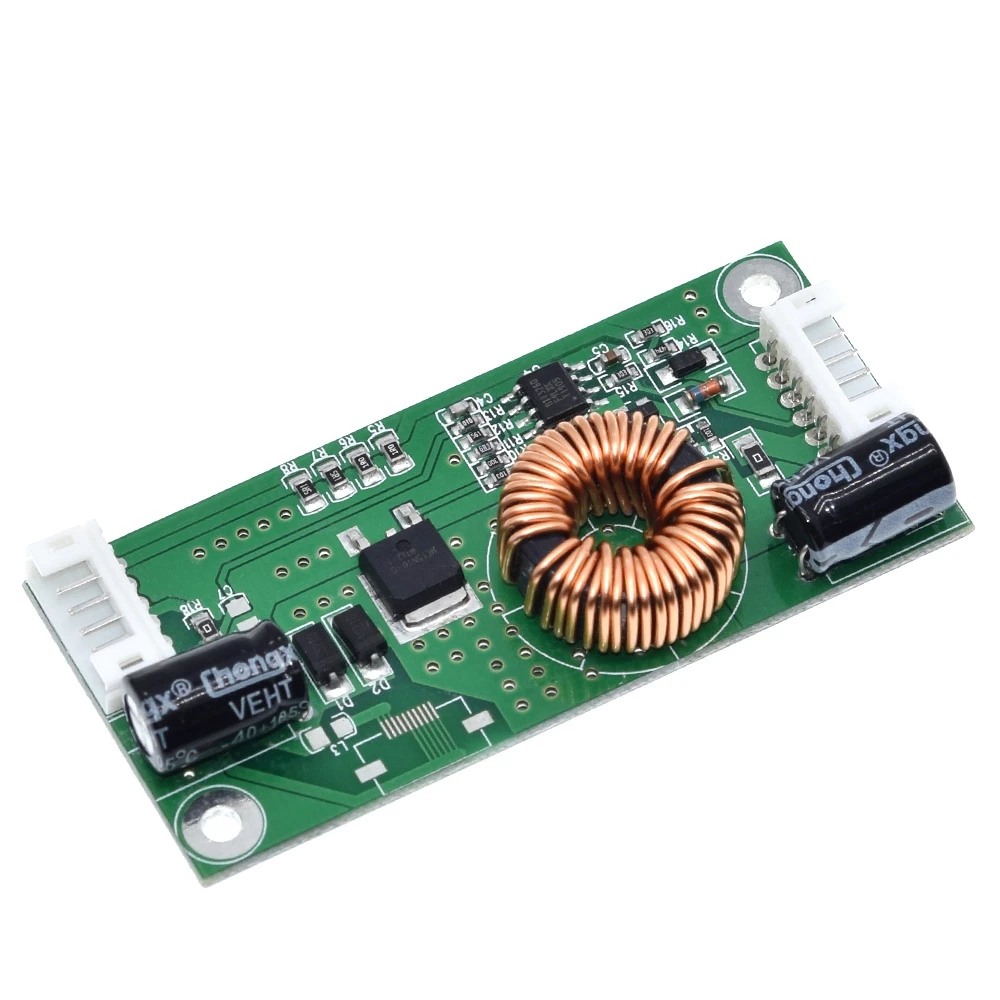

14-37 дюймов драйвер светодиодной подсветки доска ЖК-дисплей ТВ постоянного тока импульсный Повышающий Модуль подсветки универсальная доска

Описание:

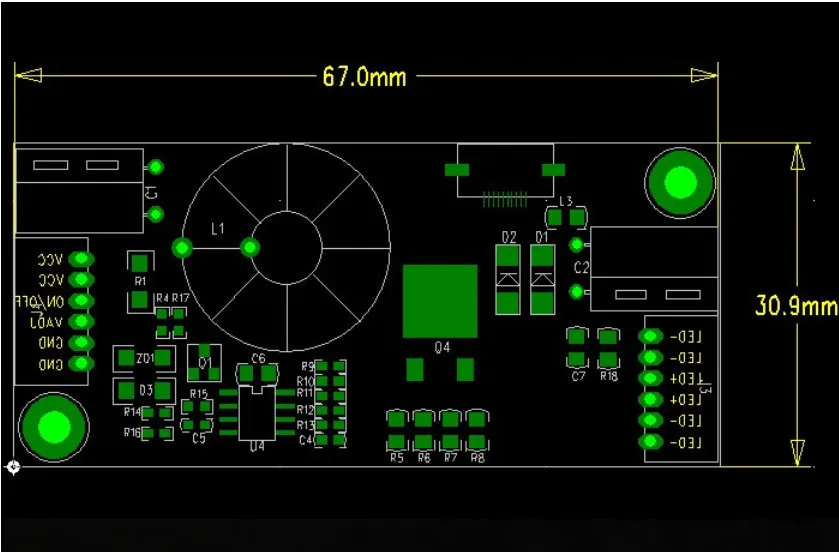

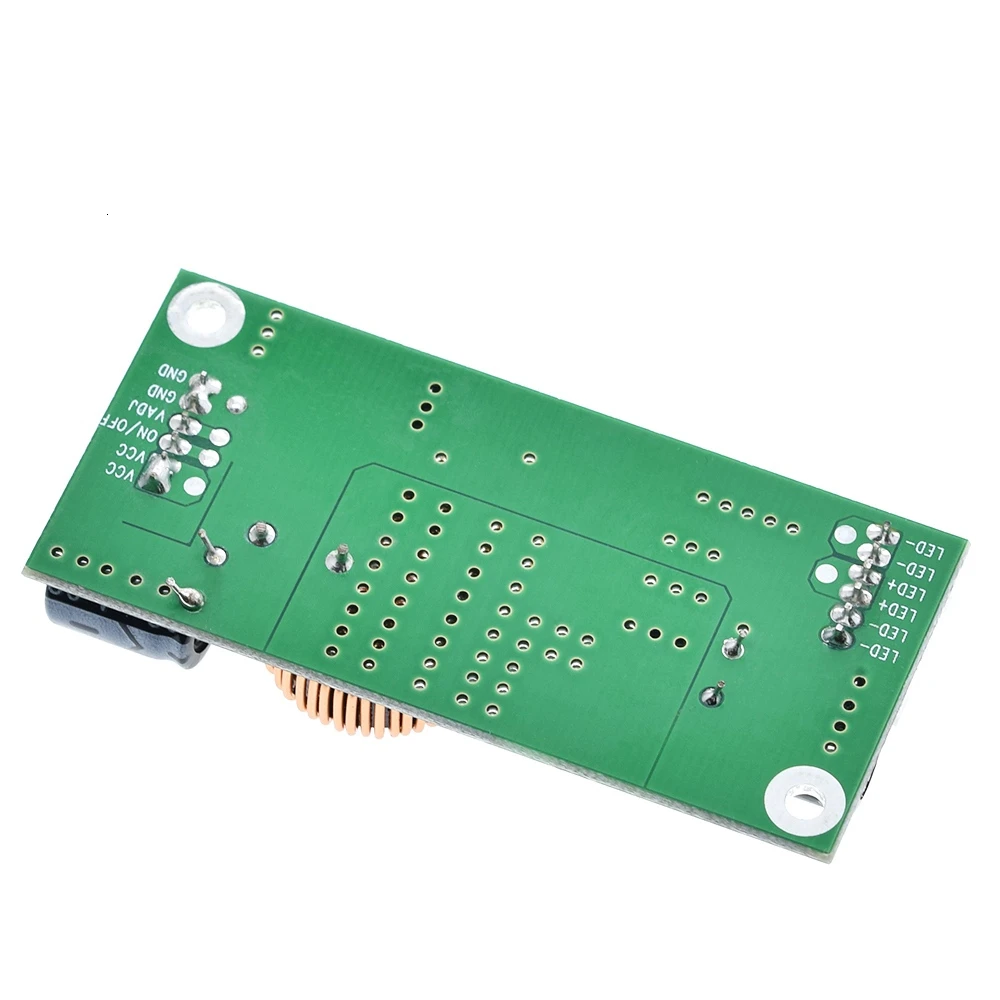

Общий электронный символический код подсветки:1. VCC: положительное напряжение, напряжение цепи (напряжение обычно 12 В или 24 В)2.Вкл/Выкл, ВКЛ, EN,ON_BL:Сигнальный штырь переключателя3.PWM,PDIM,VDAJ,BL-PWM:Штырь регулировки яркости4.GND:Заземление (отрицательный электрод)5.Светодиодный +:Светильник с положительным электродом (лампа)6.Светодиодный-:Светильник с отрицательным электродом (лампа)Применение:

Особенности продукта:· 14-37 дюймовый светодиодный драйвер лампы с подсветкой плата постоянного тока· BOOST структура· Эффективность преобразования достигает более 92%· Низкое нагревание устройства,Стабильность, более длительный срок службы· PCB небольшой, тонкий дизайн, ошибка контроля тока в пределах ± 5%· Вы можете использовать блок питания 12 В для снижения стоимости системы!· Этот продукт является платой постоянного тока, напряжение автоматически адаптируется· Повышение температуры контролируется при температуре около 25 градусов (повышение температуры = температура поверхности устройства-температура окружающей среды)· Предельные параметры:В тех случаях, когда до 24V вход: Vout = 75V Vout = 720mA максимальный или 60 ВтКогда до 12 В вход: Vout = 75 в Iout = максимум 400 мА или 30 ВтТеплый наконечник:

Предельный параметр относится к максимальной емкости, когда продукт в процессе приложения. На самом деле, пожалуйста, под ограничительными параметрами, чтобы обеспечить надежность продукта при использовании.
