1. Метод вывода

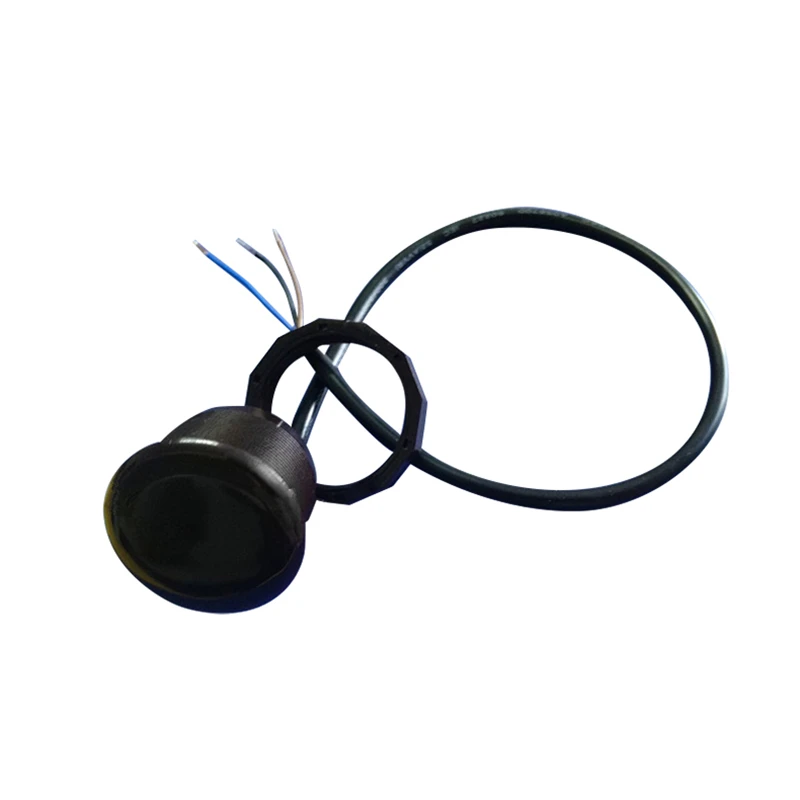

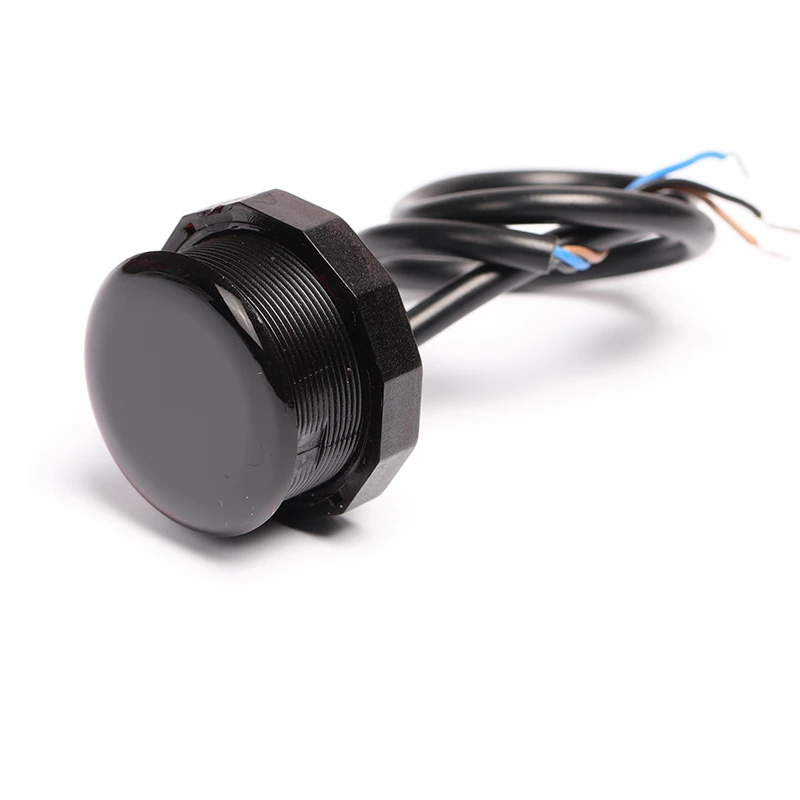

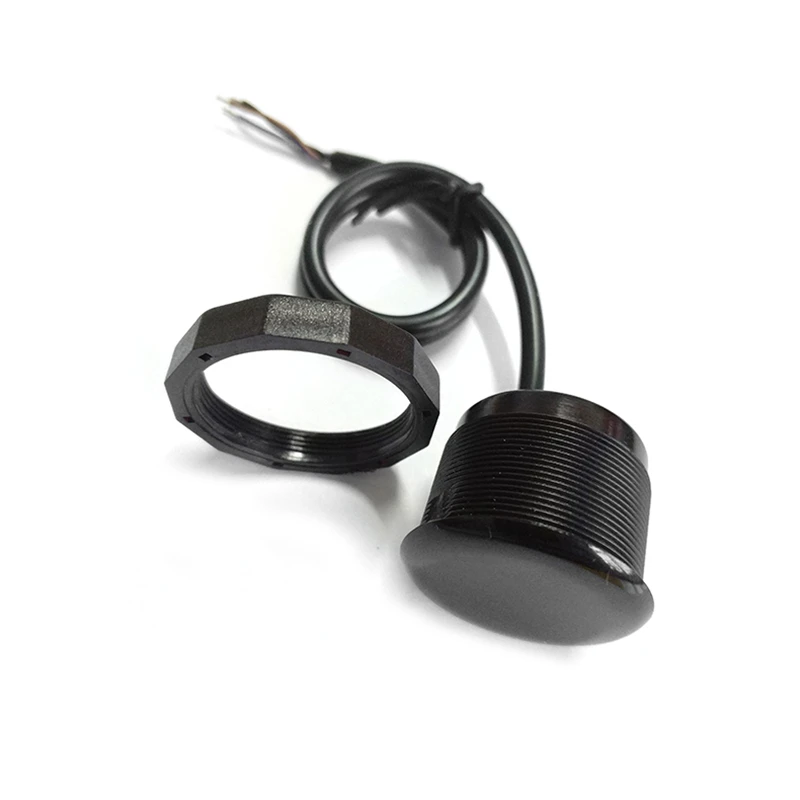

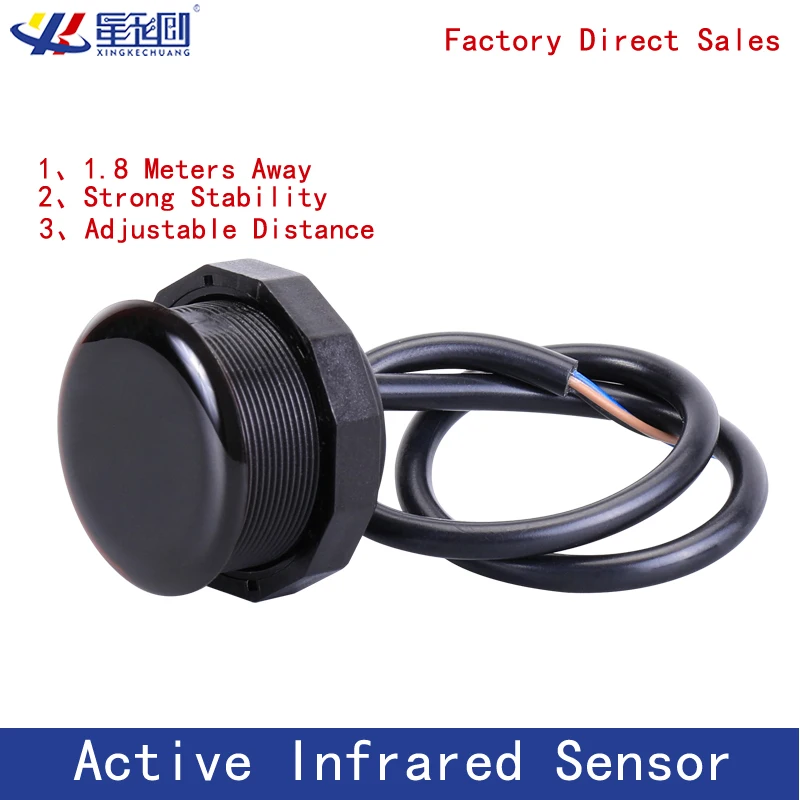

XKC-KD200X является интеллектуальным бесконтактным сенсорным переключателем. Датчик использует принцип диффузного отражения инфракрасного светильник на объекте. Когда человек или объект входит в диапазон зондирования непосредственно перед датчиком, датчик немедленно определяет, что есть датчик, тем самым контролируя выходной сигнал; после того, как человек или объект покинет диапазон зондирования, сразу же считается, что нет зондирования, И выходной сигнал выпускается для достижения цели интеллектуального управления (обратный выход также может быть настроен).1.XKC-KD200M -------- реле, нормально открытое 5 В-24 В выход2.XKC-KD200 MC --------- реле нормально закрыто 5 В-24 В выход3.XKC-KD200N NPN ------ выход открытого коллектора (нормально открытый) DC 5V-24V4.XKC-KD200NC NPN ------- выход открытого коллектора (нормально закрытый) DC 5V-24V5.XKC-KD200V --- высокого и низкого выходного сигнала (Положительный выход) 5V-24V
2. Технические параметры
1. Рабочее напряжение: 5 В ~ 24 В постоянного тока2. Расстояние срабатывания: расстояние регулируется от 0 см до 200 см (расстояние срабатывания и цвет препятствий имеют определенную погрешность, светильник дальнего цвета, темный цвет близок)3. Угол срабатывания: 30-40 ° угол конуса4. Метод индукции: активный подход5. Ток покоя: <3,5 мА6. Ток нагрузки:<3A (не относится к KD200M или KD200MC;<1A)7. Рабочая температура:-20 ~ 85 ℃8. Длина линии: 30 см (± 10 мм) (навалом можно подгонять)9. Материал: огнеупорный материал PC-V010. Водонепроницаемость: IP6711. Сертификация стандарта безопасности: CE12. Экологическая сертификация: ROHS-2.0
3. Схема проводки различных моделей

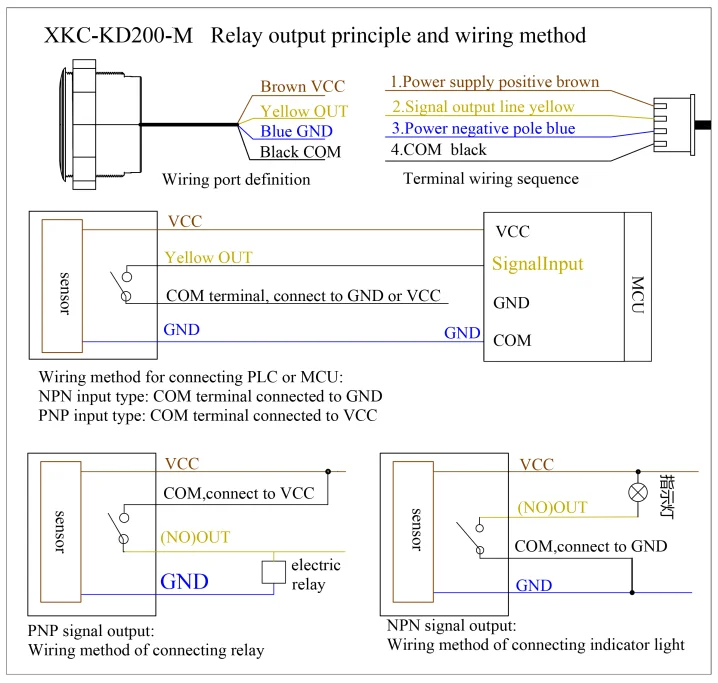

1. Схема проводки m/mc различных моделей
Принцип работы реле NC точка выхода:1. Когда черный провод подключен к VCC:Когда жидкость ощущается, реле закрыто и точка NC реле отключена;Когда жидкость не ощущается, реле отключено, точка NC реле включена, а напряжение VCC выходное;2. Когда черный провод подключен к GND:Когда жидкость ощущается, реле закрывается, и реле NC point O открывается;Когда жидкость не ощущается, реле отключено, точка NC реле включена, и выходное напряжение GND;
Принцип работы реле без точечного выхода:1. Когда черный провод подключен к VCC:Когда жидкость ощущается, реле закрыто, точка без реле включена, а напряжение VCC выходное;Когда жидкость не ощущается, реле отключено, и реле не Отключено;2. Когда черный провод подключен к GND:Когда жидкость ощущается, реле закрыто, точка без реле включена, а напряжение GND выходное;Когда жидкость не ощущается, реле отключено, и реле не подключено;

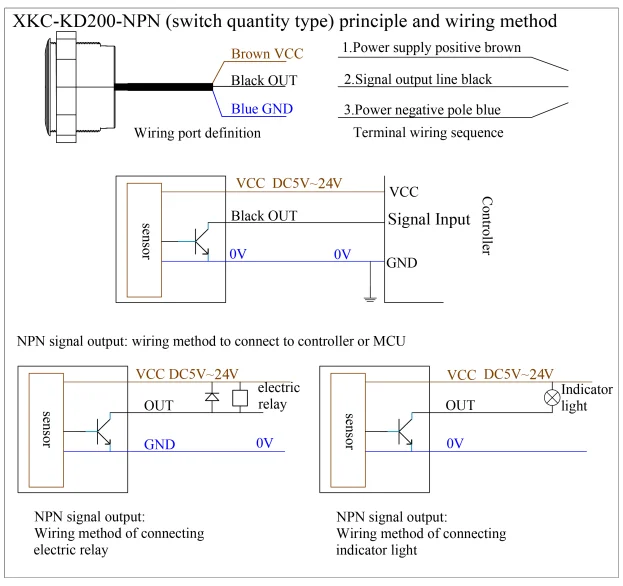

2. Схема проводки NPN различных моделей

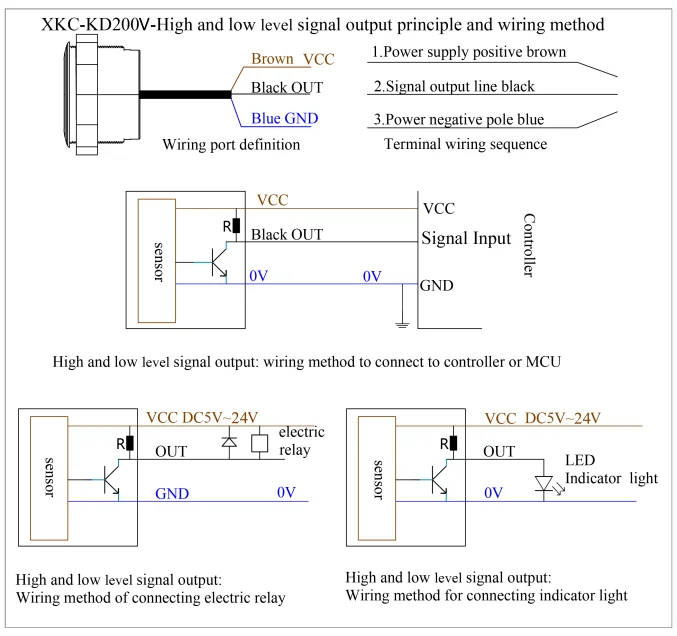

3. Схема проводки высокого и низкого уровня различных моделей

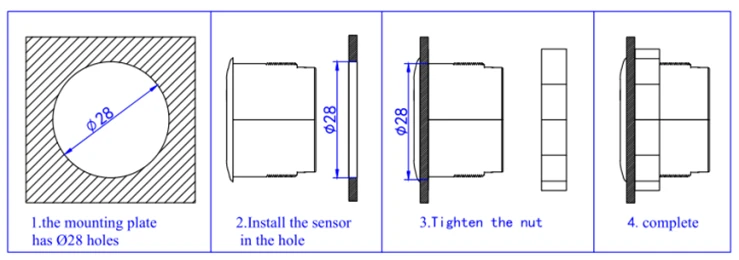

4. Метод установки

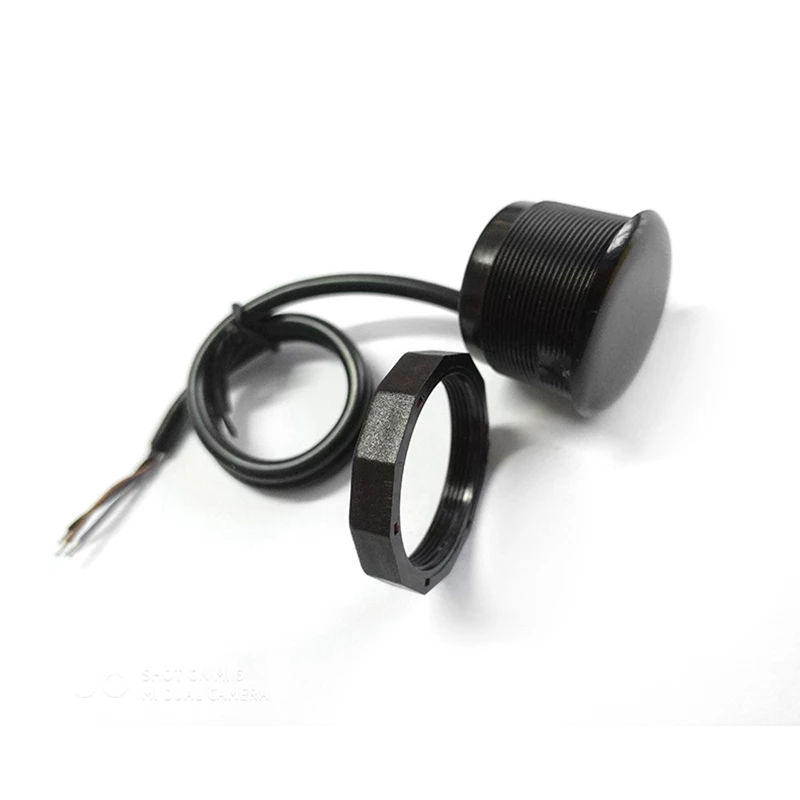

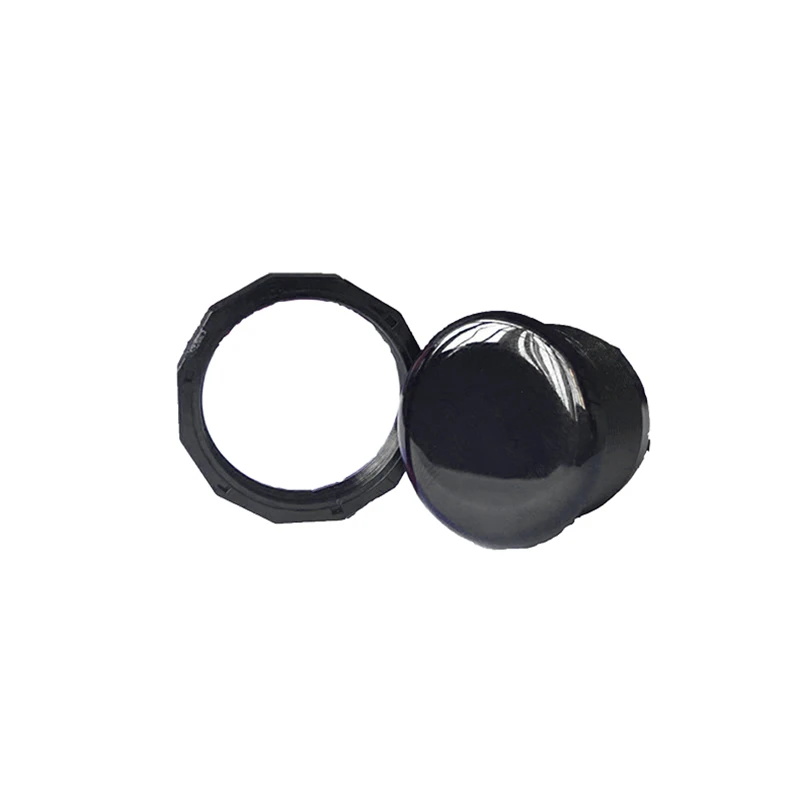

Откройте отверстие на панели, где должен быть установлен датчик. Диаметр отверстия 28 мм. Установите датчик в отверстие спереди панели и затяните гайку за датчиком.
5. Регулировка расстояния
Датчик заряжен и работает нормально. Поместите приблизительно 80x60 см крафт-картон перед датчиком менее или равен 80 см. Шаги для регулировки расстояния зондирования следующиеВведите режим регулировки расстояния: Откройте заднюю крышку, нажмите кнопку «светильник», когда мигает красный светодиодный индикатор, введите режим автоматической регулировки расстояния.

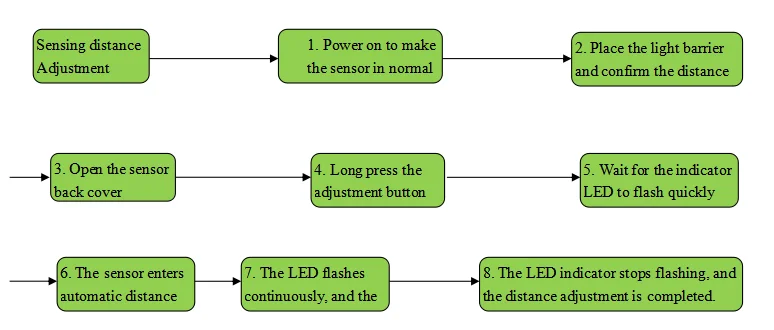

Процесс регулировки расстояния

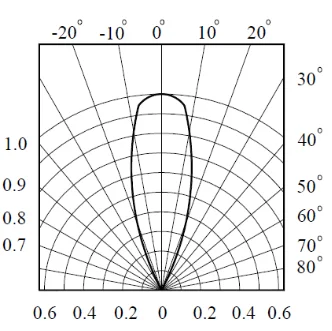

10. Диапазон обнаружения и угловое смещение

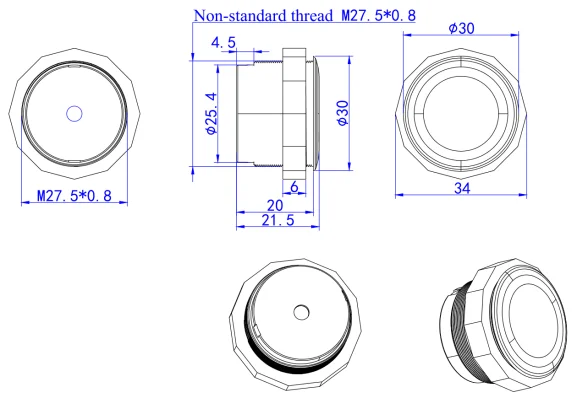

11. Таблица размеров товара
