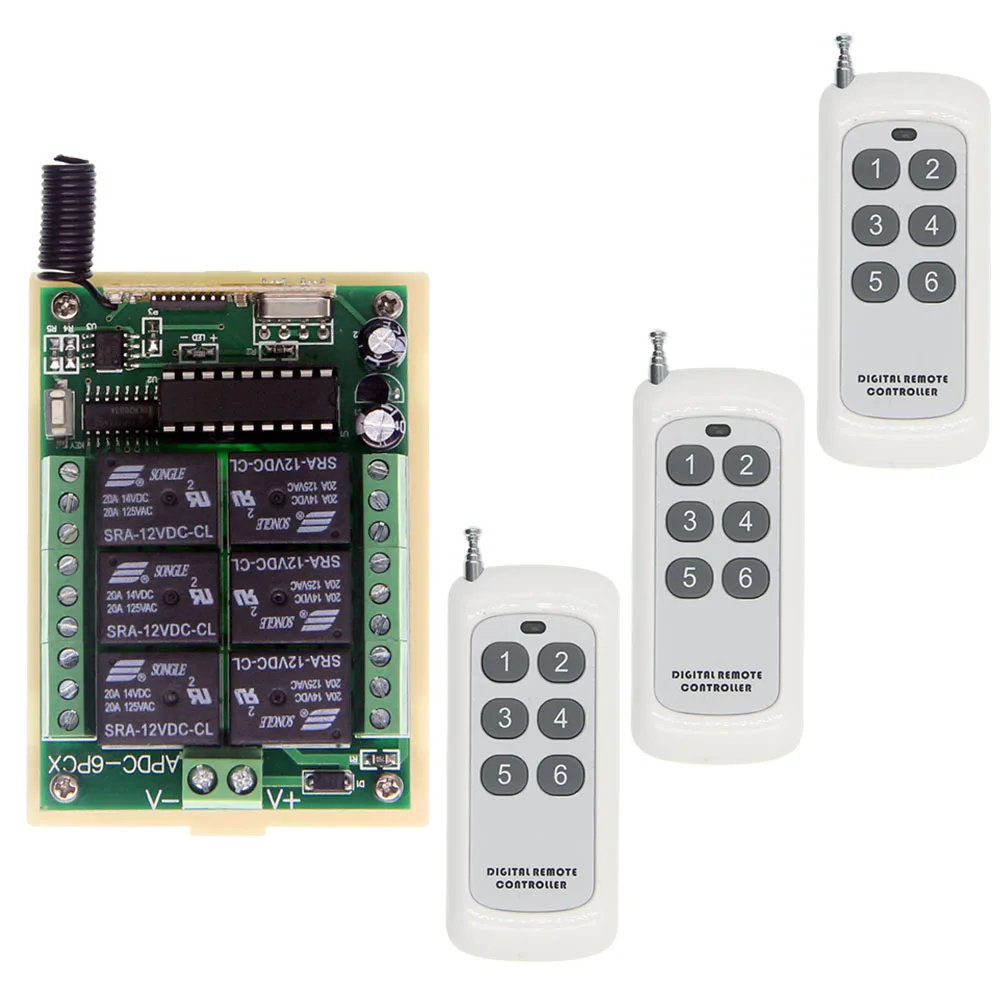

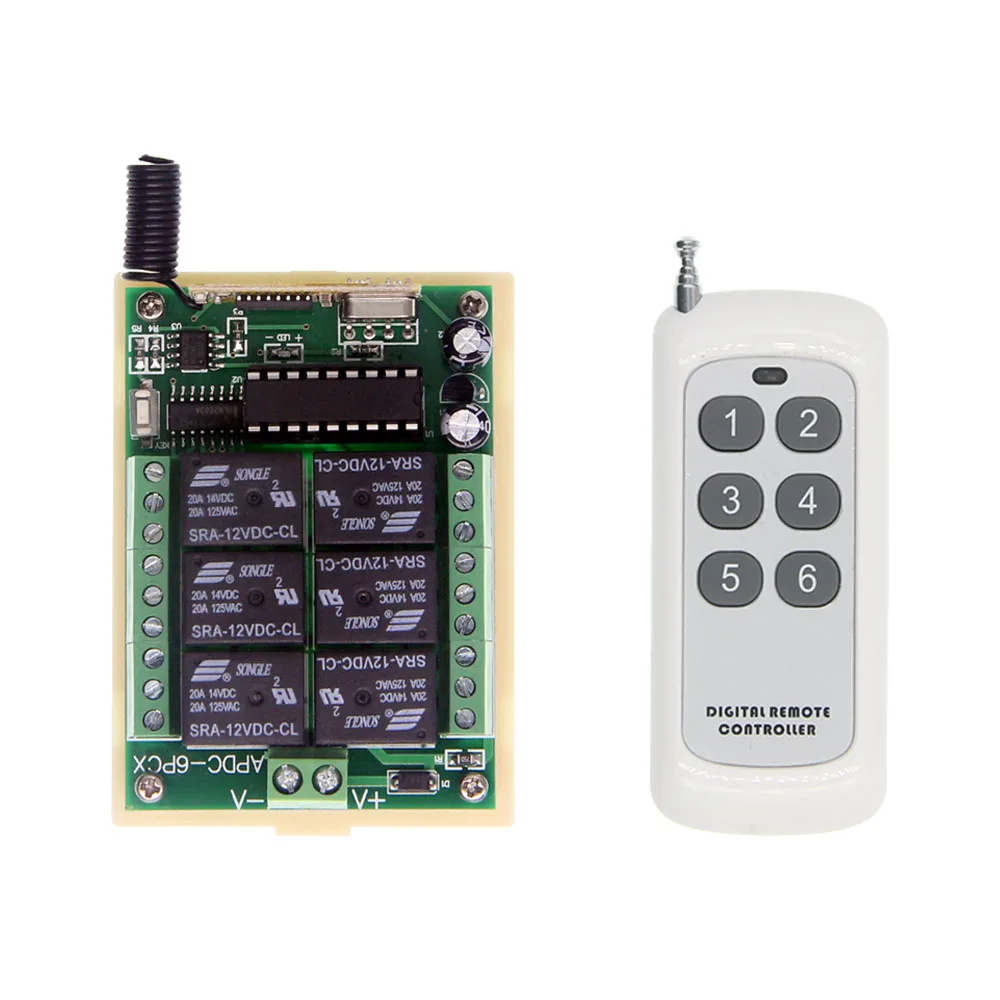

12 В постоянного тока, 24 В, 6 каналов, радиочастотная Беспроводная лампа, передатчик + приемник, 315433 МГц

Теплое напоминание:Все товары в этом магазине поставляются без инструкций. Пульт дистанционного управления был подобран перед поставкой и не нужно сопрягать. Информация о продукте содержит простые схемы для справки. Пожалуйста, не делайте фотографии для запутанных друзей!

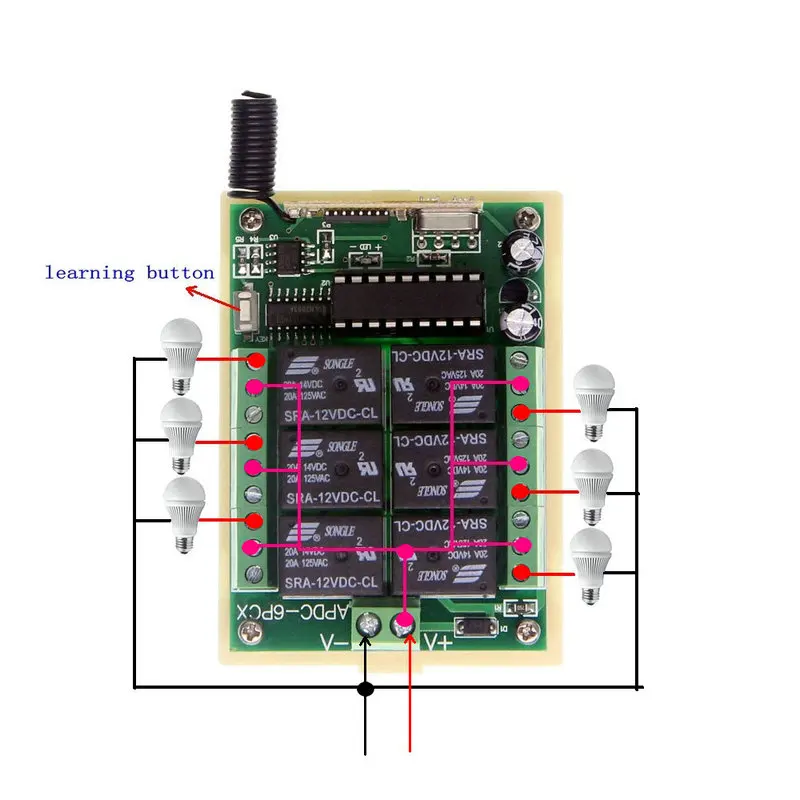

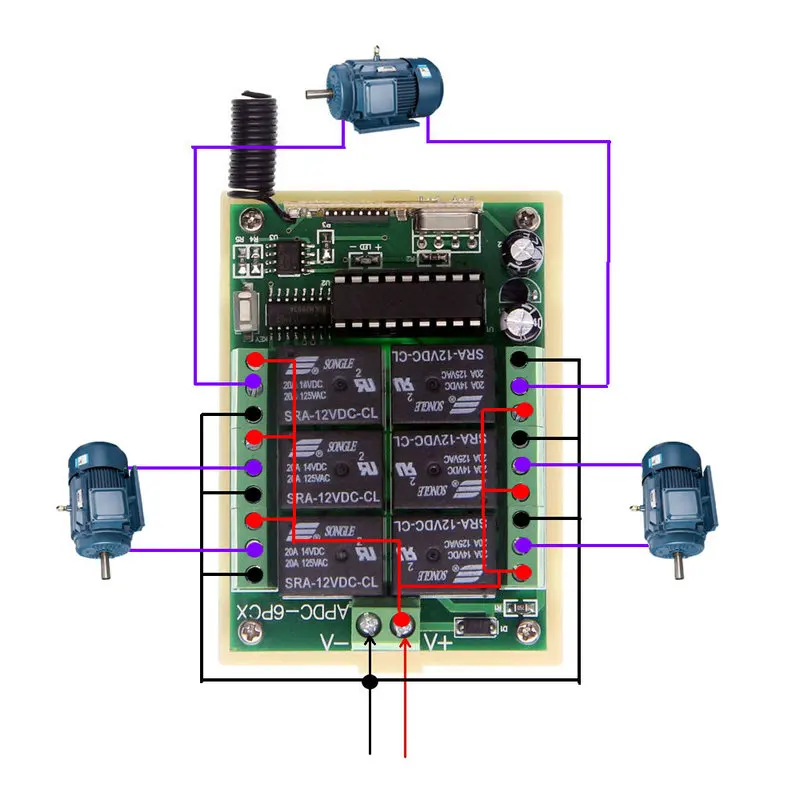

Один: схематическая схема ссылки на проводку продукта

Два: параметры приемника

1. Рабочее напряжение: 12VDC, 24VDC,

2. Ток покоя: ≤ 6 мА

3. Рабочая температура: -20 ℃-+ 70 ℃

4. Чувствительность приема: ≥-105dBm

5. Рабочая частота: 315 МГц, 433 МГц

6. Выходное напряжение: переменный и постоянный ток опционально

7. Выходной ток: ≤ 10A

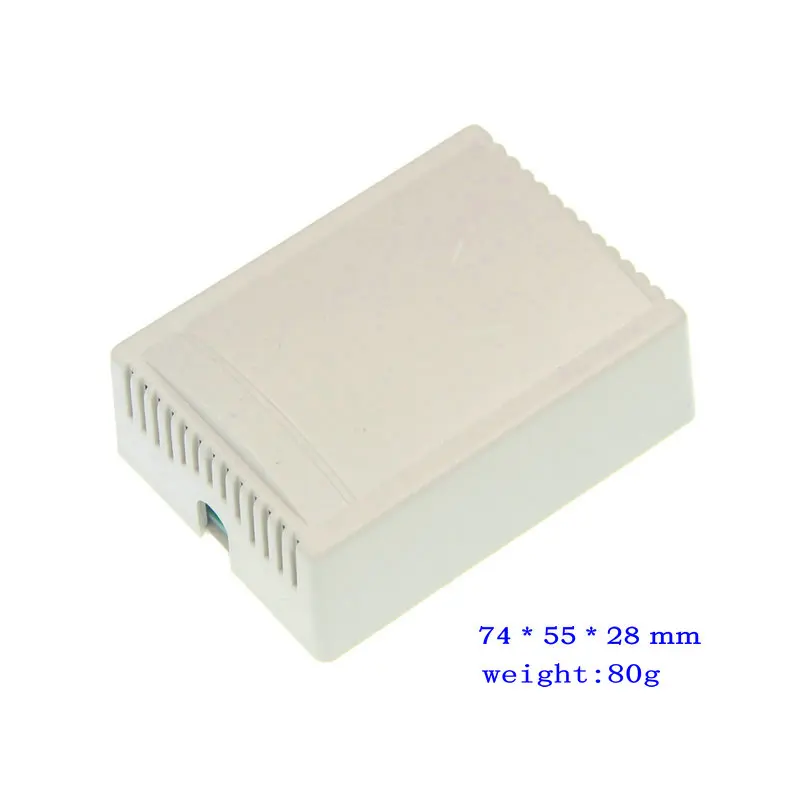

8. Размеры: 75мм ⅹ 58мм ⅹ 19 мм

Три: Выбор метода работы

1. Самоблокировка сигнала:Нажмите клавишу дистанционного управления 1, чтобы узнать

2. Блокировка сигнала:Нажмите 2-ю кнопку на пульте дистанционного управления, чтобы узнать

3. Наличие 3-канального самоблокирующегося сигнала и 3-канального неблокирующего сигнала:Нажмите клавишу дистанционного управления 3, чтобы узнать

4. Сигнал не заблокирован:Нажмите 4-ю кнопку на пульте дистанционного управления, чтобы узнать

5. Наличие 1 сигнального самоблокирующегося сигнала и 5 неблокирующих сигналов:Нажмите 5-ю кнопку дистанционного управления, чтобы узнать

Объяснение значения самоблокировки/блокировки

1. Без блокировки

Нажмите и удерживайте клавишу дистанционного управления, соответствующее реле будет включено, и отпустите ключ дистанционного управления, соответствующее реле будет выключено.

2. Самоблокирующийся

Нажмите соответствующую клавишу дистанционного управления один раз, чтобы включить реле, и нажмите соответствующую клавишу дистанционного управления с той же клавишей снова, чтобы выключить реле.

3. Блокировка

Нажмите соответствующую клавишу дистанционного управления, чтобы включить соответствующее реле, а затем нажмите другую клавишу дистанционного управления, чтобы выключить реле и сохранить набор рабочих состояний

Четыре: добавить или удалить метод обучения передатчика

1. Как добавить (оригинальный соответствующий передатчик был сопряжен и отправлен успешно)

Нажмите кнопку обучения на приемнике около 2 секунд и отпустите и войдите в состояние обучения; В соответствии с нужной вам функцией, нажмите кнопку на пульте дистанционного управления, чтобы узнать. После того, как приемник получает сигнал, индикатор мигает около 4 раз, чтобы указать успешное обучение.

2. Метод удаления

Пресс и удерживайте кнопку обучения на приемнике около 8 секунд, пока индикатор светильник не мигнет дважды, а затем гаснет, что означает, что он был очищен успешно.

Пять: параметры передатчика

1. Рабочее напряжение: 1 аккумулятор DC12V23AНапоминание: аккумулятор не входит в комплект поставки

2. Рабочий ток: 35-40 мА;

3. Рабочая частота: 315 МГц/433 МГц

4. Мощность передачи: 24dBm

5. Расстояние запуска: 5-500 м (Открытый)

6. Отклонение частоты: ± 0,2 МГц

7. Кодирующий чип: PT2262 (фиксированный код)

8. Сопротивление колебаний: 4,7 м

9. Материал: АБС-пластик

10. Ток покоя: 0uA

11. Объем: (л 'в) 92 мм * 40 мм * 15 мм

Семь: о дистанционном управлении

Из-за преломления и отражения во время передачи радиосигналов будут формироваться некоторые мертвые зоны и нестабильные зоны, И расстояние передачи беспроводного пульта дистанционного управления будет отличаться в различных условиях приема и отправки. Основные факторы, влияющие на расстояние дистанционного управления: достаточно ли мощности пульта дистанционного управления, высота пульта дистанционного управления до земли, направление антенны, есть ли препятствия в середине, погодные условия, есть ли коканальные помехи, Есть ли помехи, производящие электрические приборы вокруг, и чувствительность приемника, место установки и многое другое! Поэтому фактическое расстояние должно быть на практике! Пожалуйста, обратите внимание на этот момент перед покупкой, чтобы избежать ненужных проблем!
