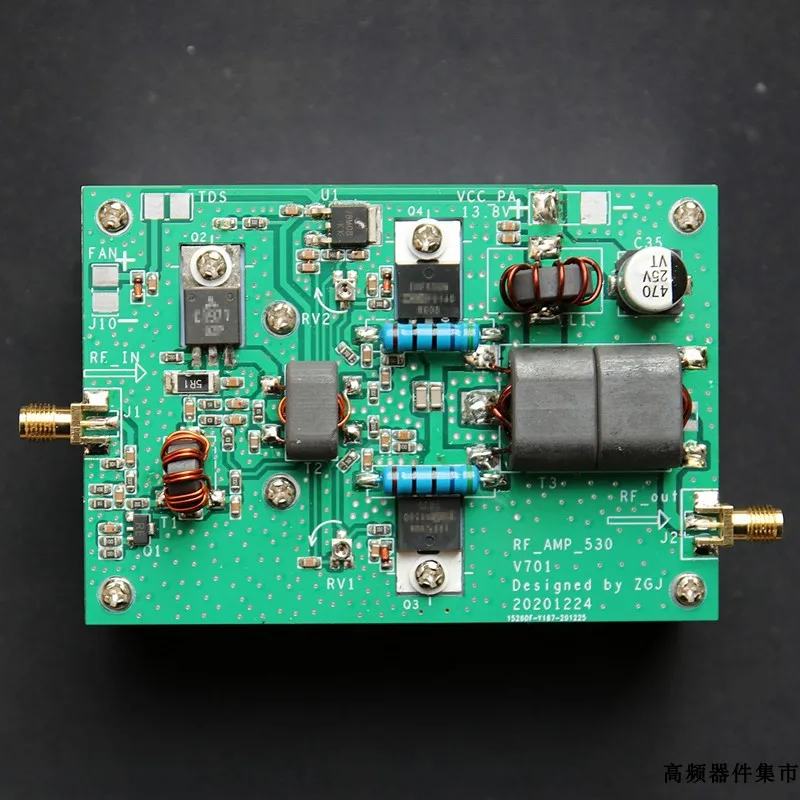

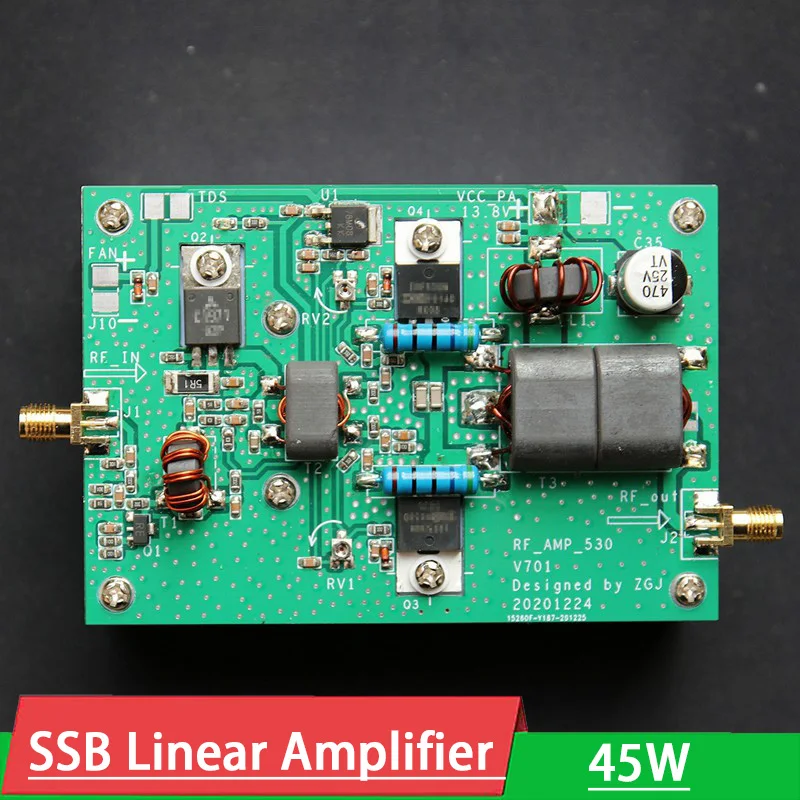

45 Вт SSB линейный усилитель мощности для приемопередатчика HF РадиоКоротковолновое радио HF FM CW HAM короткая волна
Описание:
Особенности:

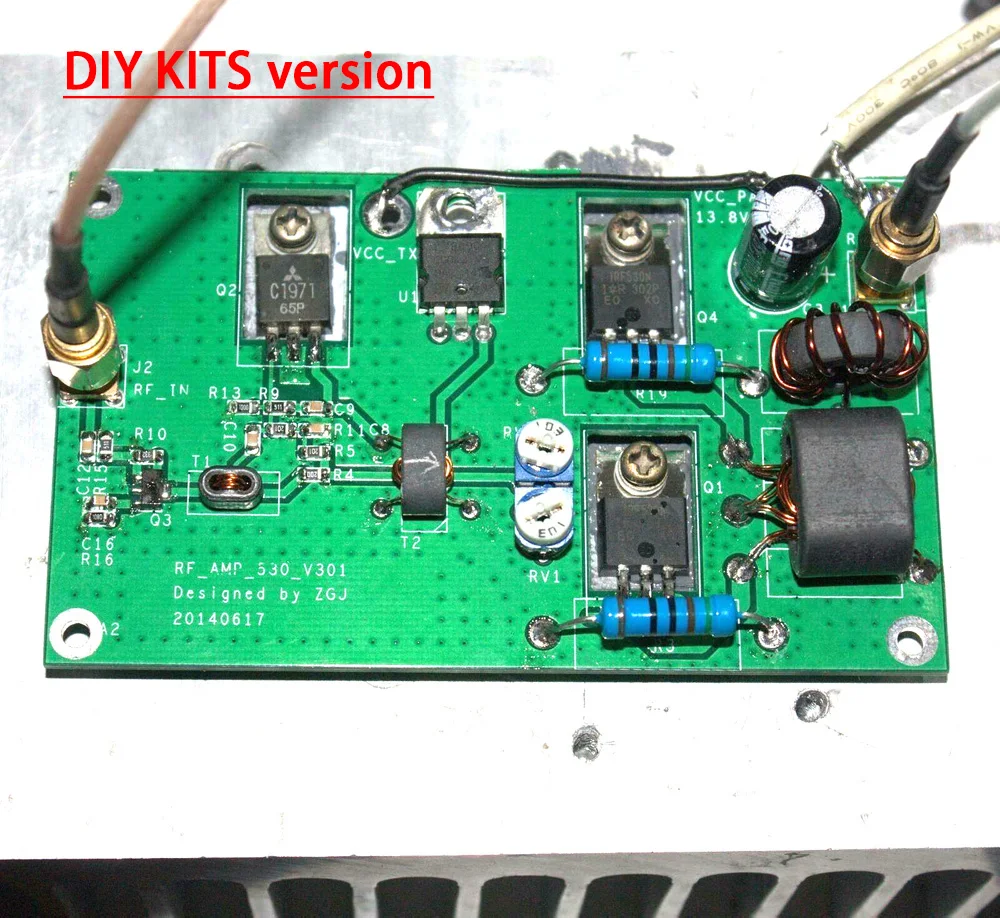

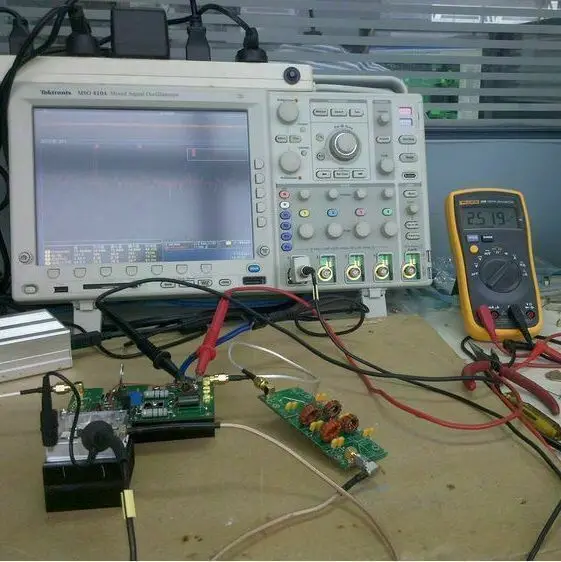

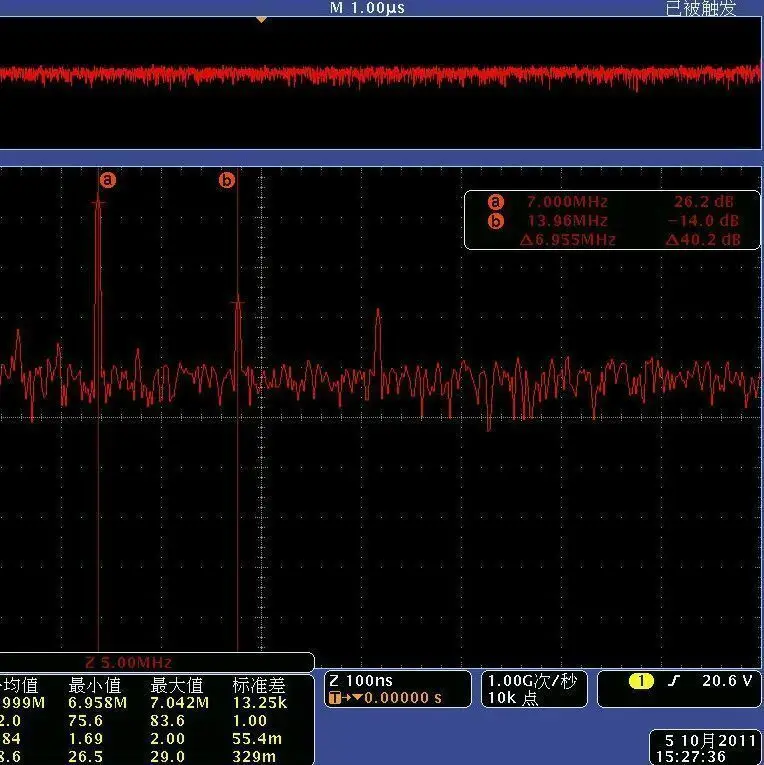

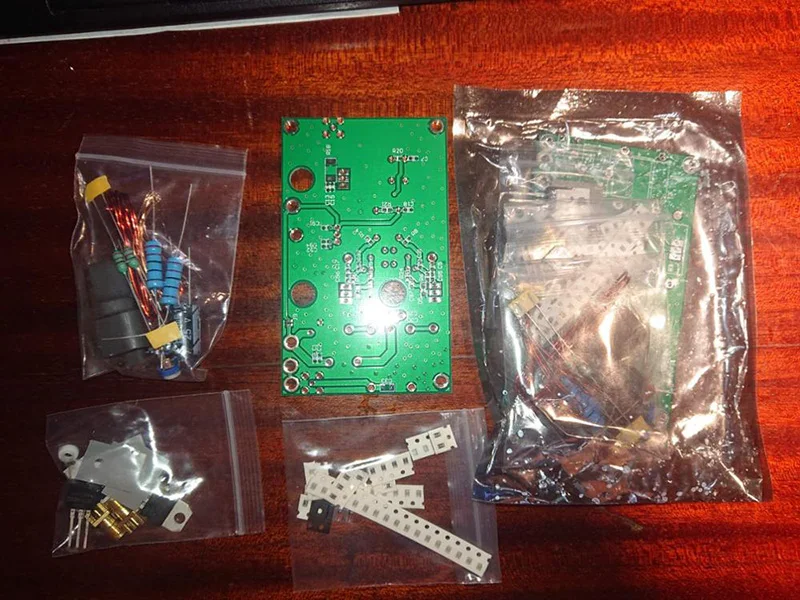

Используется в SSB, AM линейный усилитель мощности, CW, FM,Усилитель мощности и наиболее основное усиление сигнала.Простота установки и эксплуатации.Низкий уровень шума, высокая производительность, очень подходит для DIYЭнтузиастов.Наш продукт отправляется частями, которые не включают теплоРадиатор, пожалуйста, помогите себе собрать.Общий коэффициент усиления более 40 дБ, что в 10000 раз, 10 ВтВход 1 мВт выход.Характеристики:Входная мощность: 1-5 мВтВыходная мощность: 45 Вт (макс.)Входное напряжение: 13,8 В постоянного тока 10 А или вышеМаксимальная выходная мощность: 57 Вт (без охлаждающего ребра)Выходное сопротивление: 50 Ом, может в зависимости от необходимости регулировкиМежду 10-200 ОмДиапазон входных частот: 3-30 МГц (HF канал)Входной/Выходной интерфейс: Стандартный SMA интерфейс, внешнийРезьбовое отверстиеРазмер печатной платы: 60*100 ммДиаметр расположенного отверстия: 3 ммЦвет: зеленыйПосылка Размеры: 13*8*1,5 смПосылка Вес: 58 г/2,07 ozПримечание:Следующие данные для проверки лично, эти данныеБольшой теплоотвод может выдерживать 200 Вт выше замеров, тамНе хватает мощности охлаждения, пожалуйста, не ограничивайте, этоНе безопасно.Данные тестирования платы обновления, поэтому он используется для всех HFКанал,В этот период от 3 до 5 МГц, из-за низкой частоты,Небольшая индуктивность, приводит к получению имеет определенную потерю,Выходная мощность ниже 7 МГц.3,500 МГц 54 Вт7,050 МГц 56 Вт10,000 МГц 57 Вт14,270 МГц 55 Вт21,400 МГц 41 Вт24,000 МГц 37 Вт28,100 МГц 25 Вт29,600 МГц 20 ВтНабор для самостоятельной сборки без теплоотвода

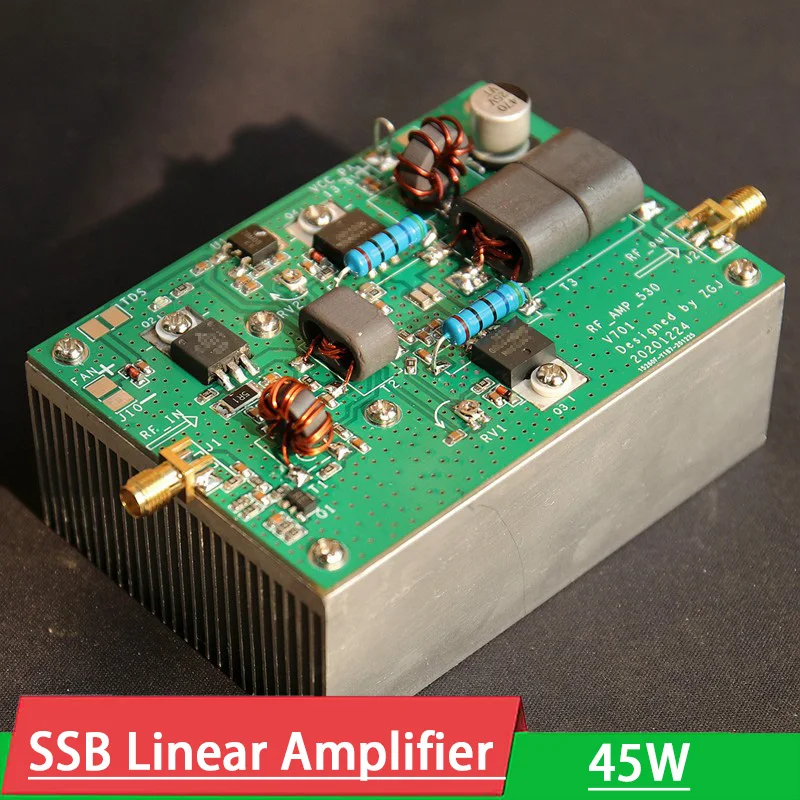

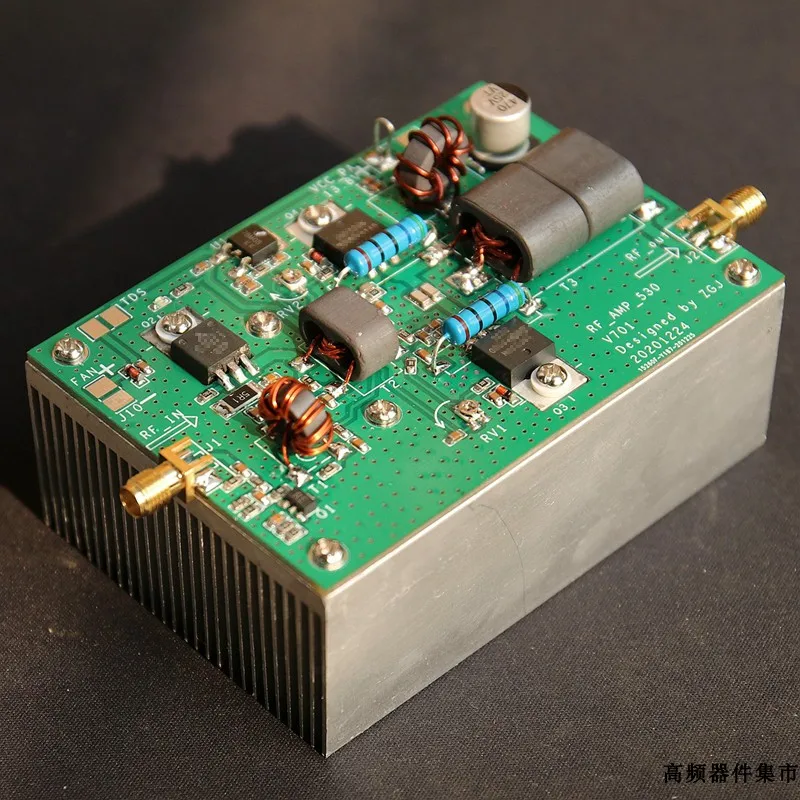

Готовая версия с теплоотводом
