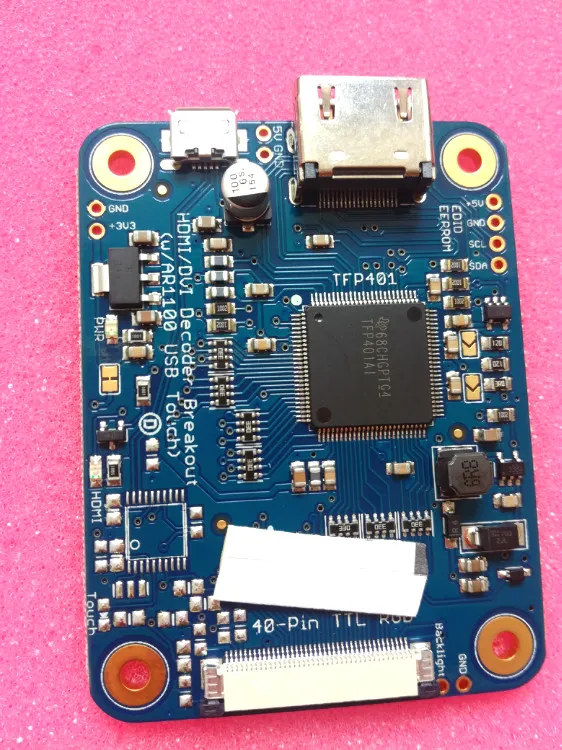

Это мини-декодер HDMI! Такой маленький и простой, вы можете использовать эту плату в качестве все-в-одном драйвера дисплея для TTL дисплеев, или, возможно, декодирование HDMI/DVI видео для некоторых других проектов. Этот прорыв оснащен TFP401 для декодирования видео, и для сенсорной версии, AR1100 USB резистивный драйвер сенсорного экрана.
TFP401-декодер beefy DVI/HDMI от TI. Это может занять без шифрования видео и трубы из сырой 24-битный цвет пикселей данных HDCP не поддерживаются! Он будет декодировать любое разрешение от 25-165 МГц пикселей часов, в основном до 1080p. Мы использовали этот пробой с дисплеями 800x480, поэтому мы не тестировали его специально с более высокими разрешениями. Мы добавили кучу поддерживающих схем, таких как драйвер подсветки, и настроили его для запуска основных TTL дисплеев, таких как те, которые у нас есть в магазине
Вы даже можете включить дисплей и декодер из usb-порта. Например, с дисплеем 5 "800x480 и током подсветки 50 мА, ток составляет всего 500 мА. Вы можете уменьшить его 370ма, запустив подсветку с половиной яркости (25 мА). С выключенной подсветкой декодер и дисплей сами рисуют 250 мА. Если вы хотите больше управления подсветкой, Есть вход PWM, подключите его к микроконтроллеру или другому выходу PWM, и вы можете непрерывно затемнять подсветку по желанию
У нас есть две версии, одна только видео и одна видео + touch.Это только видео!Если вам нужен экран, который вы можете тыкать, получите версию + touch и соедините его с экраном, который имеет резистивное Сенсорное покрытие. Порт USB затем выступает как источник питания и данные, с сенсорным экраном, появляющимся как usb-мышь.
Этот драйвер разработан специально в качестве маленького и простых в использовании дисплей драйвер для наших 40-контактный TTL дисплеев. В частности, мы предлагаем его для использования с одноплатными компьютерами (или настольными компьютерами/ноутбуками!) с выходом DVI/HDMI, таким как Raspberry Pi или BeagleBone Black. Вы можете подключить драйвер через USB, а затем подключить его к видео через порт HDMI. Это очень маленькая доска, которая отлично подходит для установки в корпус. Он может управлять нашими дисплеями 4,3 ", 5,0" или 7,0 ", но мы действительно рекомендуем только 5" или 7 "800x480, так как некоторым компьютерам не нравится Низкое разрешение 4,3"И TFP401 не содержит видео скалер, он не будет изменять размер/сжимать видео!
Мы отправляем эту плату с разрешением 800x480 EDID, поэтому она будет автоматически обнаружена при этом разрешении. Для продвинутых пользователей EDID может быть перепрограммирован с помощью нашего примера кода. Или, для компьютеров, которые используют linux, вы можете просто настроить разрешение на любой дисплей, который вы подключили.
