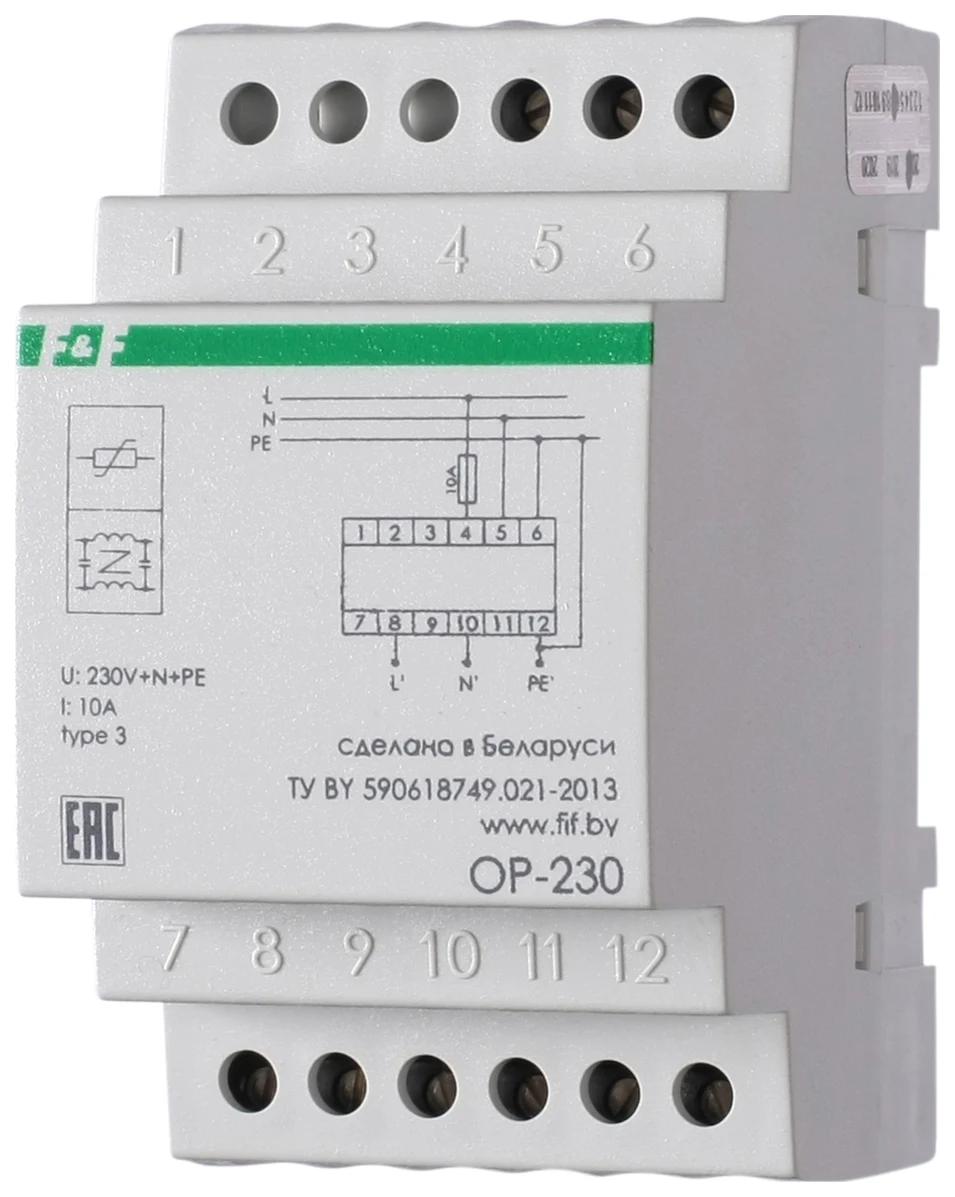

Назначение Фильтр сетевой помехоподавляющий OP-230 предназначен для подавления индустриальных помех, распространяющихся по питающей сети от промышленного оборудования (различного рода преобразователей, импульсных источников питания, электродвигателей и т. п.).
Применение Фильтр сетевой помехоподавляющий OP-230 применяется для защиты электронного оборудования (компьютеров, микропроцессорных устройств и т. д.) от помех, создаваемых работой промышленного оборудования (различного рода преобразователей, импульсных источников питания, электродвигателей и т. д.) и защиты от перенапряжений, возникающих в электрической сети.
Конструкция фильтра ОР-230 разработана с учётом стандартов и рекомендаций МЭК и соответствует классу D по стандарту IEC 61643-1:2001.
Внимание:
Фильтр необходимо защищать предохранителем 10 А или автоматическим выключателем С10. Для нормальной работы фильтра в электрической схеме должен быть защитный провод РЕ. Перед фильтром рекомендуем устанавливать разрядники класса В+С. Артикул EA10.001.001 Код ETIM EC002564 Номинальное напряжение 230В; 50 Гц Максимальное рабочее напряжение 255 В Номинальный ток 10А максимальный разрядный ток (8/20мкс) между шинами L-N; L(N)-PE 2,5 кА Импульсное напряжение между L-N; L(N)-PE 4,4 кВ Ток утечки 0,5 мА Входная индуктивность 1 мГН Время срабатывания 25 нсек Предельно допустимое значение напряжения между шинами L-N; L(N)-PE 69 dB Ослабление симметричных помех >64 dB Диапазон рабочих температур от -25°С до +50°С Габариты (Ш×В×Г) 52,5×90×65 мм
