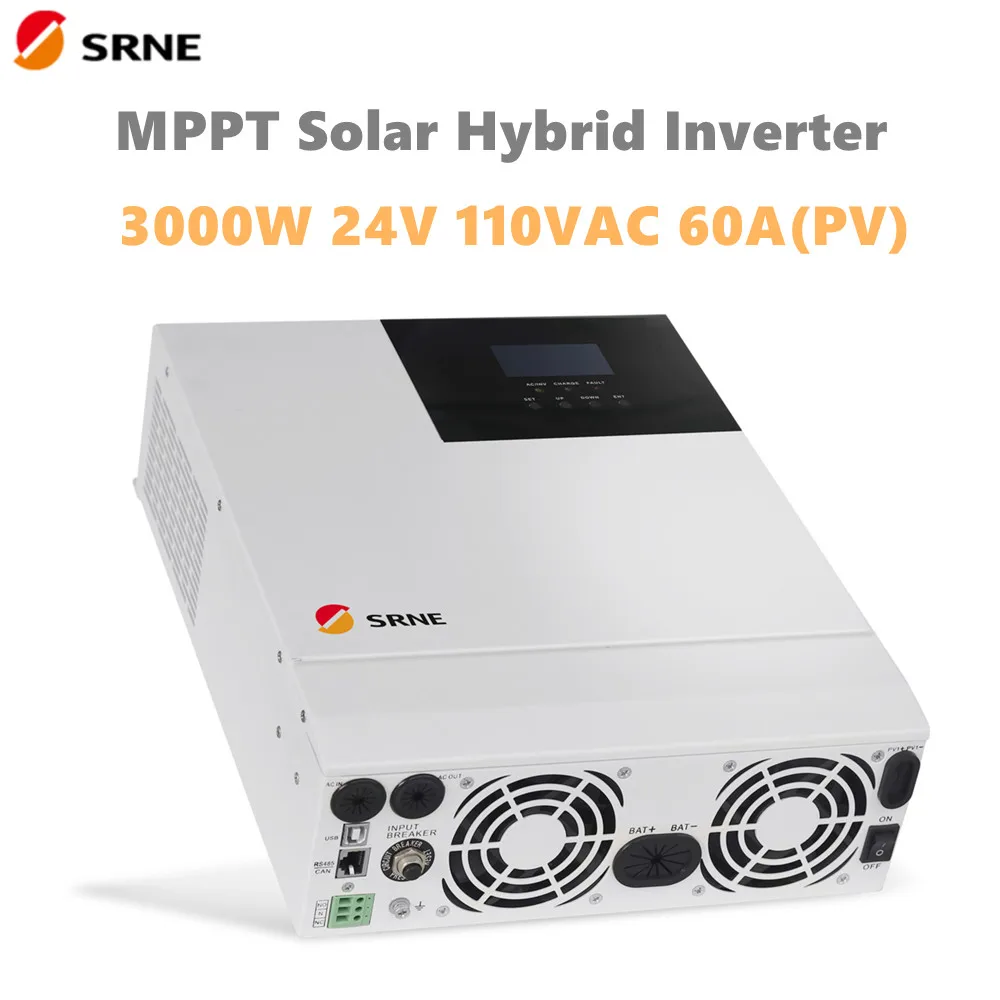

SRNE 3000W все-в-одном со слежением за максимальной точкой Мощности гибридный солнечный инвертор 24V 110VAC инвертор с чистым синусом Макс 100V 60A-регулируемым приводом 50Гц 60Гц неэлектрифицированный инвертор заряда

Примечание: Пожалуйста, внимательно прочитайте инструкцию перед использованием и управляйте контроллером только после завершения обучения технике безопасности.

Обзор

Серия HF представляет собой новый гибридный солнечный инвертор заряда все-в-одном, который интегрирует хранение солнечной энергии и означает хранение энергии зарядки и выход синусоидальной волны переменного тока. Благодаря контролю DSP и передовому контроллеру gorithm, он обладает высокой скоростью отклика, высокой надежностью и высоким промышленным стандартом. Четыре режима зарядки являются дополнительными, т. Е. Доступны только солнечные батареи, приоритет сети, приоритет солнечной энергии и гибридная зарядка сети и солнечной энергии; И два режима вывода, т. Е. Инвертора и сети, для удовлетворения различных требований к применению. Модуль солнечной зарядки применяет новейшие оптимизированные MPPT технологии для быстрого отслеживания максимальной мощности PV Массива в любой среде и получения максимальной энергии солнечной панели в режиме реального времени.

Особенности

1. Полное цифровое напряжение и ток двойной замкнутый цикл управления, передовые технологии SPWM, выход чистой синусоидальной волны.

2. Два режима вывода: обход сети и выход инвертора; Бесперебойный источник питания

3. Доступно в 4 режимах зарядки: только солнечная, сетевая приоритетная, Солнечная приоритетная и электрическая и солнечная гибридная зарядка

4. Передовые MPPT технологии с эффективностью 99.9%.

5. Разработан с ЖК-экраном и 3 светодиодный индикаторами для динамического отображения данных системы и рабочего состояния.

6. Переключатель включения/выключения для управления выходом переменного тока.

7. Режим энергосбережения доступен для уменьшения потери нагрузки

8. Интеллектуальный вентилятор с переменной скоростью для эффективного рассеивания тепла и продления срока службы системы.

9. Активация литиевой батареи PV Солнечной или сетевой, что позволяет получить доступ к свинцово-кислотной батарее и литиевой батарее

10. 360 всесторонняя защита с рядом функций защиты.

11. Полная защита, включая защиту от короткого замыкания, перенапряжения и защиты под напряжением, защиту от перегрузки, обратную защиту и т. д.

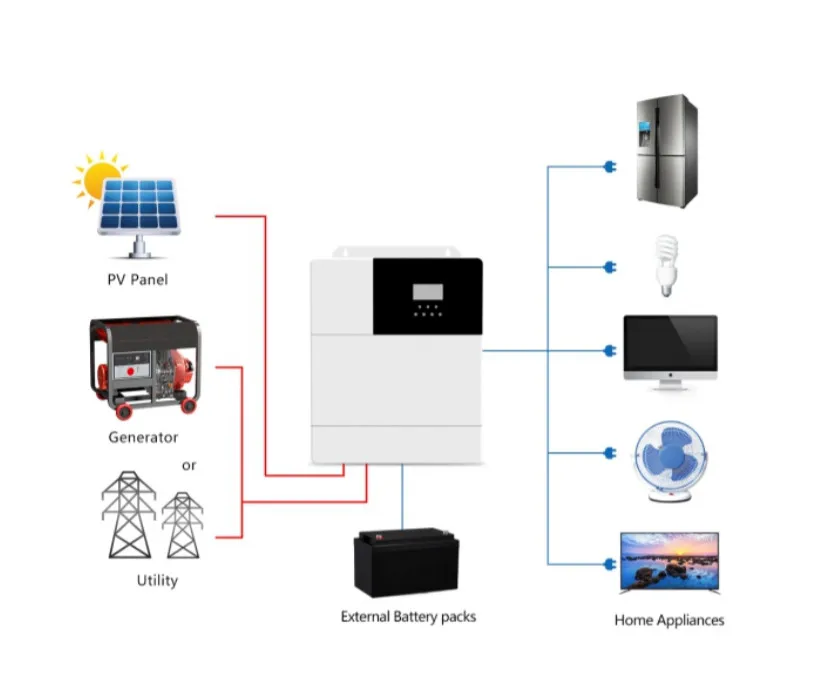

✹PV модуль: преобразует светильник в энергию постоянного тока и заряжает аккумулятор через все-в-одном солнечный инвертор заряда, или непосредственно инвертировать в мощность переменного тока, чтобы управлять нагрузкой.

✹Электрическая сеть или генератор: подключен на входе переменного тока, для питания нагрузки во время зарядки аккумулятора. Если сеть или генератор не подключены, система также может работать нормально, и нагрузка питается от батареи и модуля PV.

✹Батарея: обеспечивается для обеспечения нормального питания к нагрузкам системы, когда солнечная энергия недостаточна, и сеть не подключена.

✹Бытовая нагрузка: позволяет подключать различные бытовые и офисные нагрузки, включая холодильники, лампы, телевизоры, вентиляторы и кондиционеры.

Ll-in-one солнечный инвертор заряда: блок преобразования энергии всей системы.

✹Конкретный метод проводки системы зависит от фактического сценария применения.

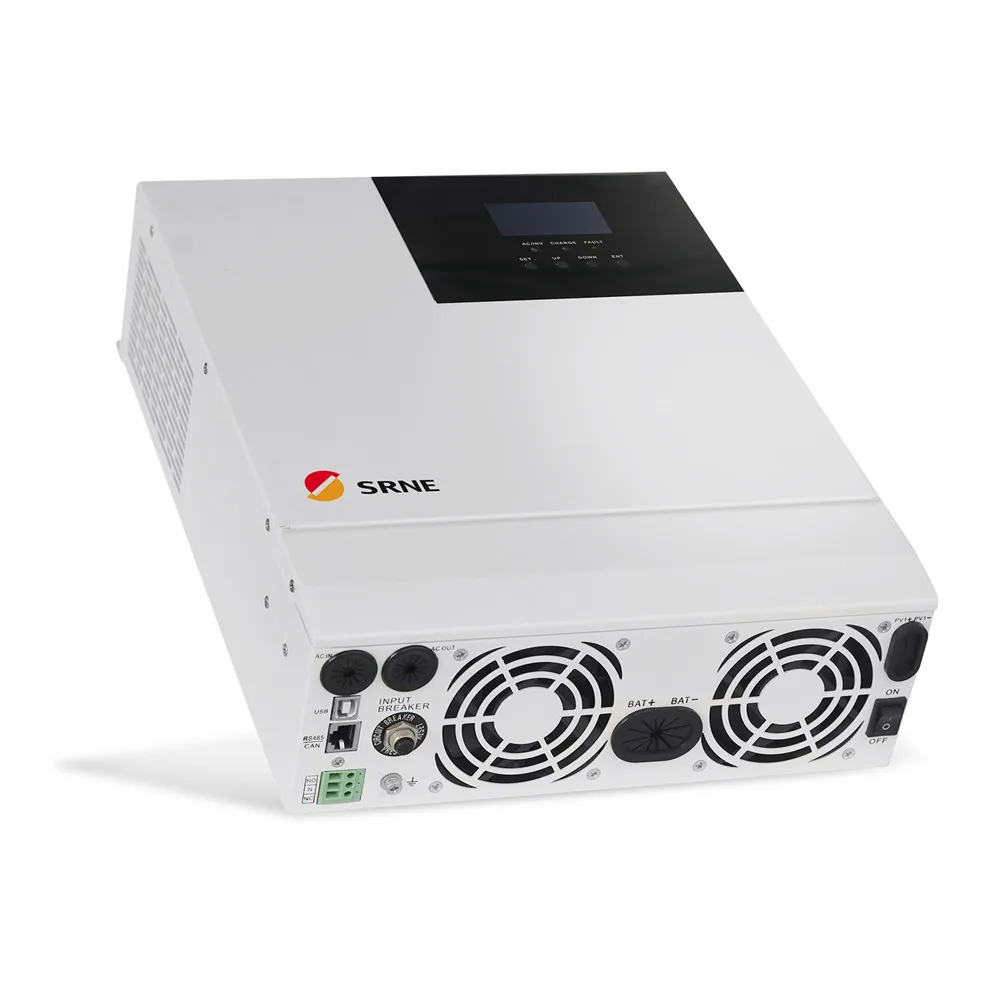

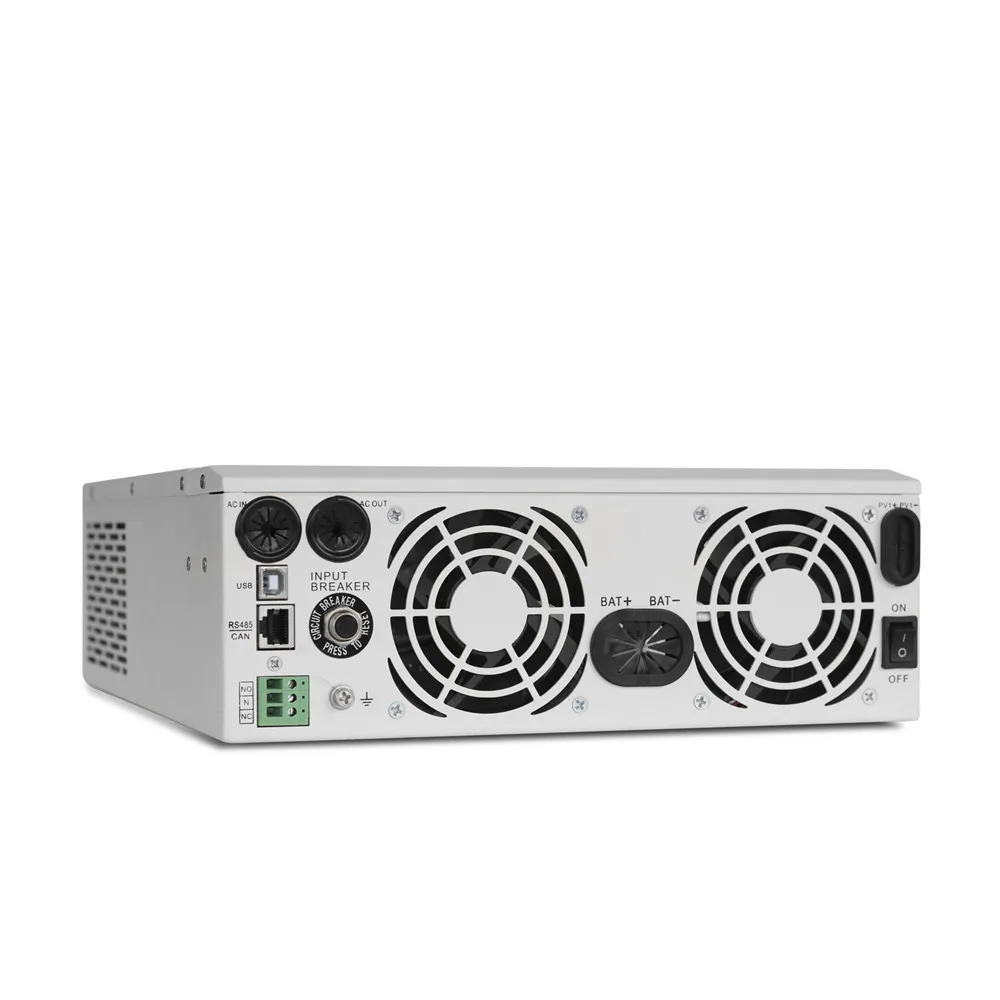

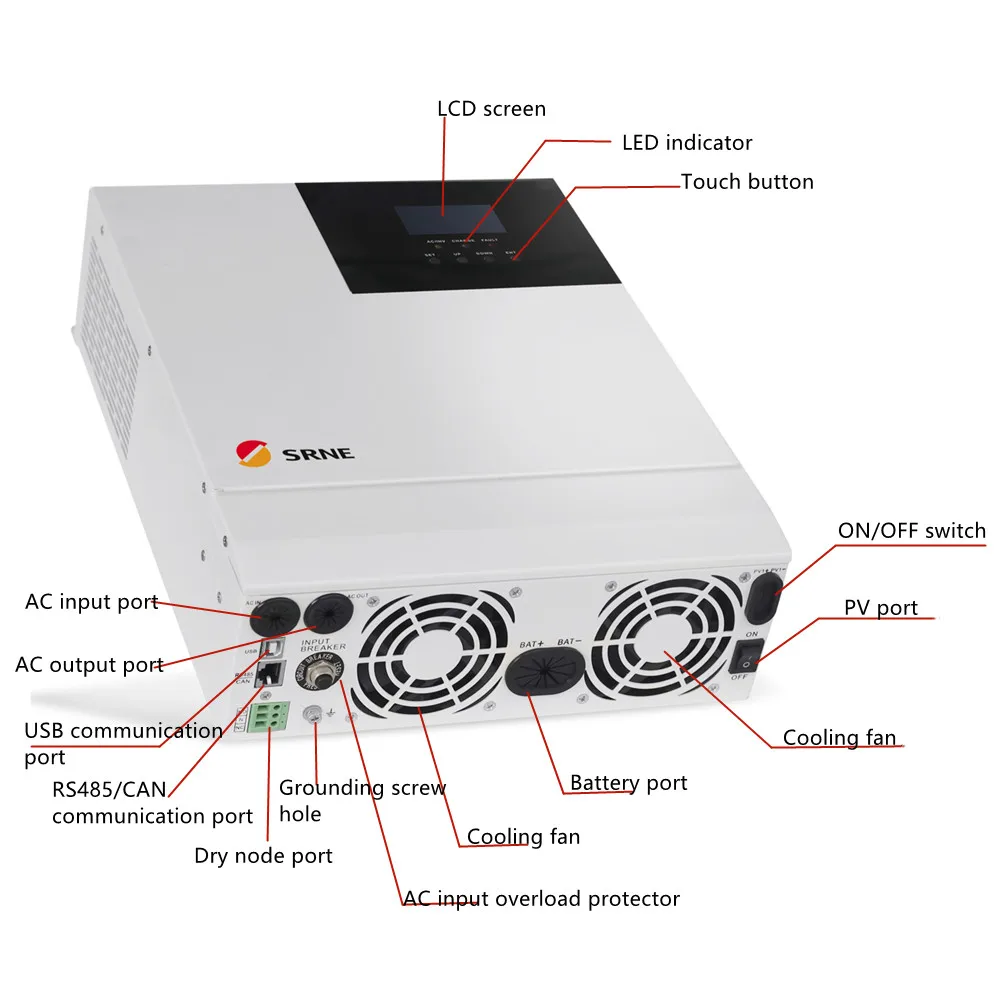

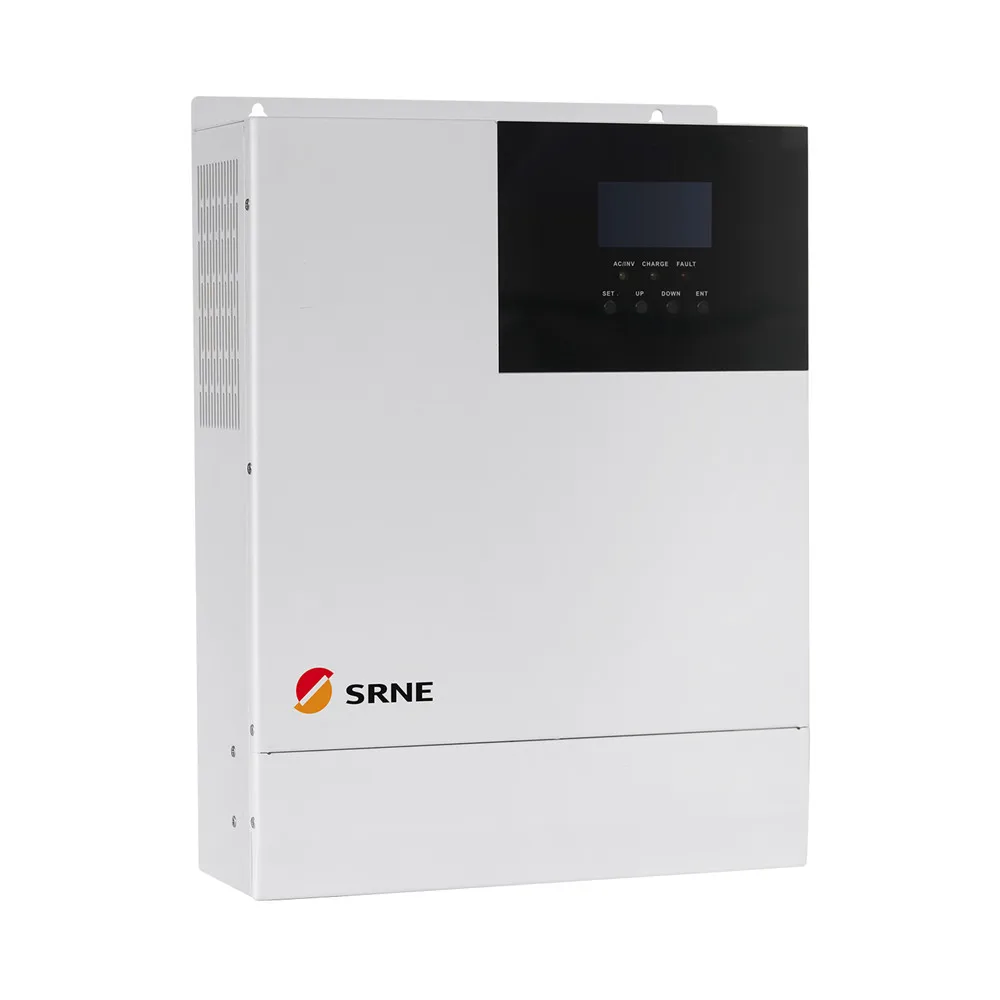

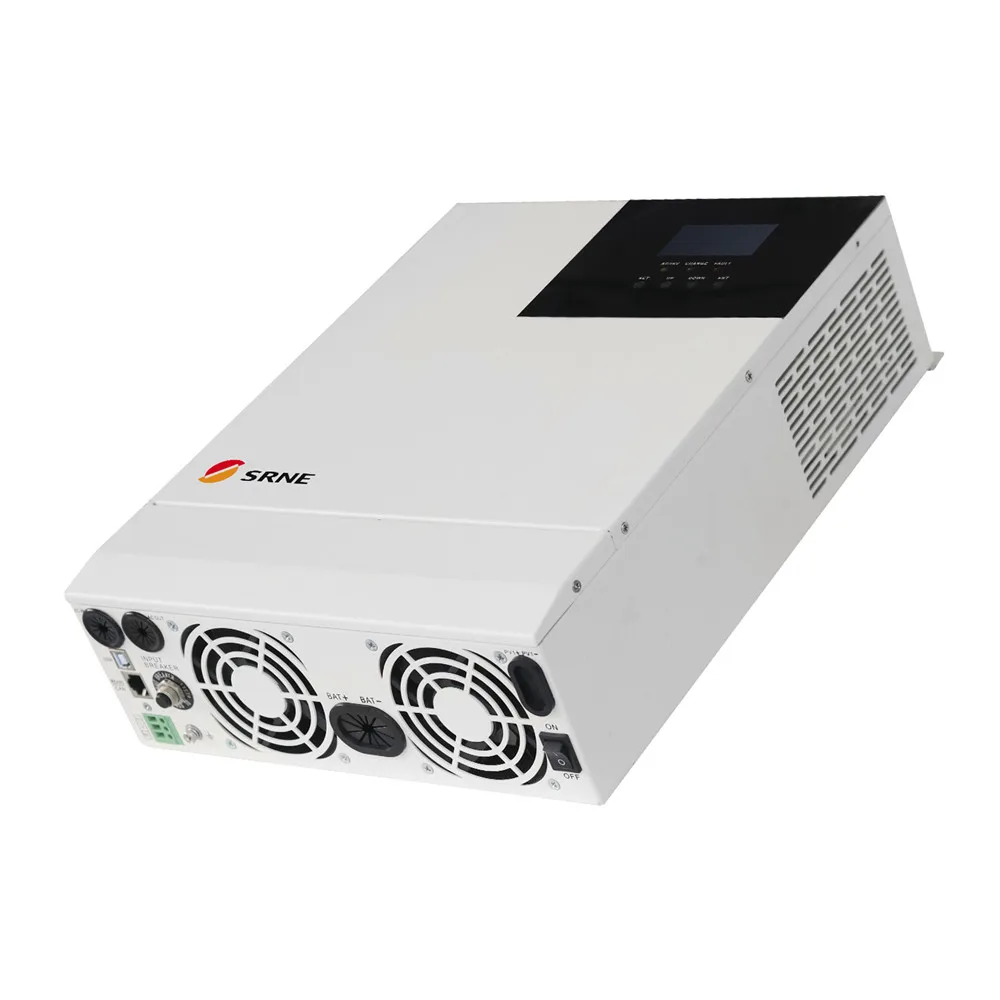

Внешний вид

Модели

HF2420U60-100

HF2430U60-100

Режим переменного тока

Номинальное входное напряжение

110/120 В переменного тока

Диапазон входного напряжения

(90Vac-280Vac)±2%

Частота

50 Гц/60 Гц (автоматическое обнаружение)

Частотный диапазон

47 ±0,3 Гц ~ 55±0,3 Гц (50 Гц)/57±0,3 Гц ~ 65±0,3 Гц (60 Гц);

Защита от перегрузки/короткого замыкания

Автоматический выключатель

Эффективность

> 95%

Время преобразования (байпас и инвертор)

10 мс (Типичный)

Обратная защита переменного тока

Доступно

Максимальный ток перегрузки

40А

Режим инвертора

Форма выходного напряжения

Чистая синусоида

Номинальная выходная мощность (VA)

2000

3000

Номинальная выходная мощность (Вт)

2000

3000

Коэффициент мощности

1.

Номинальное выходное напряжение (В переменного тока)

120Vac

Точность выходного напряжения

±5%

Выходной частотный диапазон (Гц)

50 Гц ±0,3 Гц/60 Гц±0,3 Гц

Эффективность

> 92%

Пиковая мощность

3000

4500

Возможность загрузки двигателя

1HP

2HP

Защита от короткого замыкания на выходе

Автоматический выключатель

Спецификации байпасного выключателя

40А

Номинальное входное напряжение батареи

24 В (минимальное Пусковое напряжение 22 в)

БатареяДиапазон напряжения

20.0Vdc ~ 33Vdc ±0.6Vdc

Режим энергосбережения

Нагрузка ≤25 Вт

Зарядка переменного тока

Тип батареи

Свинцово-кислотная или литиевая батарея

Максимальный ток зарядки

60А

60А

Ошибка тока при зарядке

±5Adc

Диапазон напряжения зарядки

18.0Vdc ~ 33Vdc

Защита от короткого замыкания

Выключатель и предохранитель

Технические характеристики выключателя

40А

Защита от перезаряда

Будильник и выключение зарядки через 1 минуту

PV зарядка

Максимальное PV открытое напряжение цепи

100VDC

Диапазон рабочего напряжения PV

30-100Vdc

Диапазон напряжения MPPT

30-95Vdc

Диапазон напряжения батареи

18-33Vdc

Максимальная выходная мощность

1400 Вт

Диапазон тока зарядки PV (может быть установлен)

0-60A

Защита от короткого замыкания для зарядки

Выдувный предохранитель

Защита проводки

Защита от обратной полярности

Гибридный зарядный максимальный ток зарядного устройства (AC зарядное устройство + PVЗарядное устройство)

Макс. Ток зарядки (Для установки)

0-100A

Сертифицированные спецификации

Сертификация

CE(EN62109-1),ROHS2.0

Уровень сертификации EMC

EN61000

Диапазон рабочих температур

-15 °С до 55°C

Диапазон температуры хранения

-25 °C ~ 60°C

Диапазон влажности

От 5% до 95% (защита от конформного покрытия)

Шум

≤60 дБ

Рассеивание тепла

Принудительное воздушное охлаждение, переменная скорость вентилятора

Интерфейс связи

USB/RS485(Bluetooth/WiFi/GPRS)/контроль сухого узла

Размер (Д * Ш * Г)

378 мм * 280 мм * 103 мм

Вес (кг)

6,2
