ЕС Бесплатная доставка NC200 USB-параллельный преобразователь USB адаптер LPT ЧПУ Mach3 Линейное движение контроллер 200 кГц для фрезерного станка с ЧПУ

Хорошие новости:У нас есть склад в некоторых странах, проверьте как сильфоны

Посылка включает:

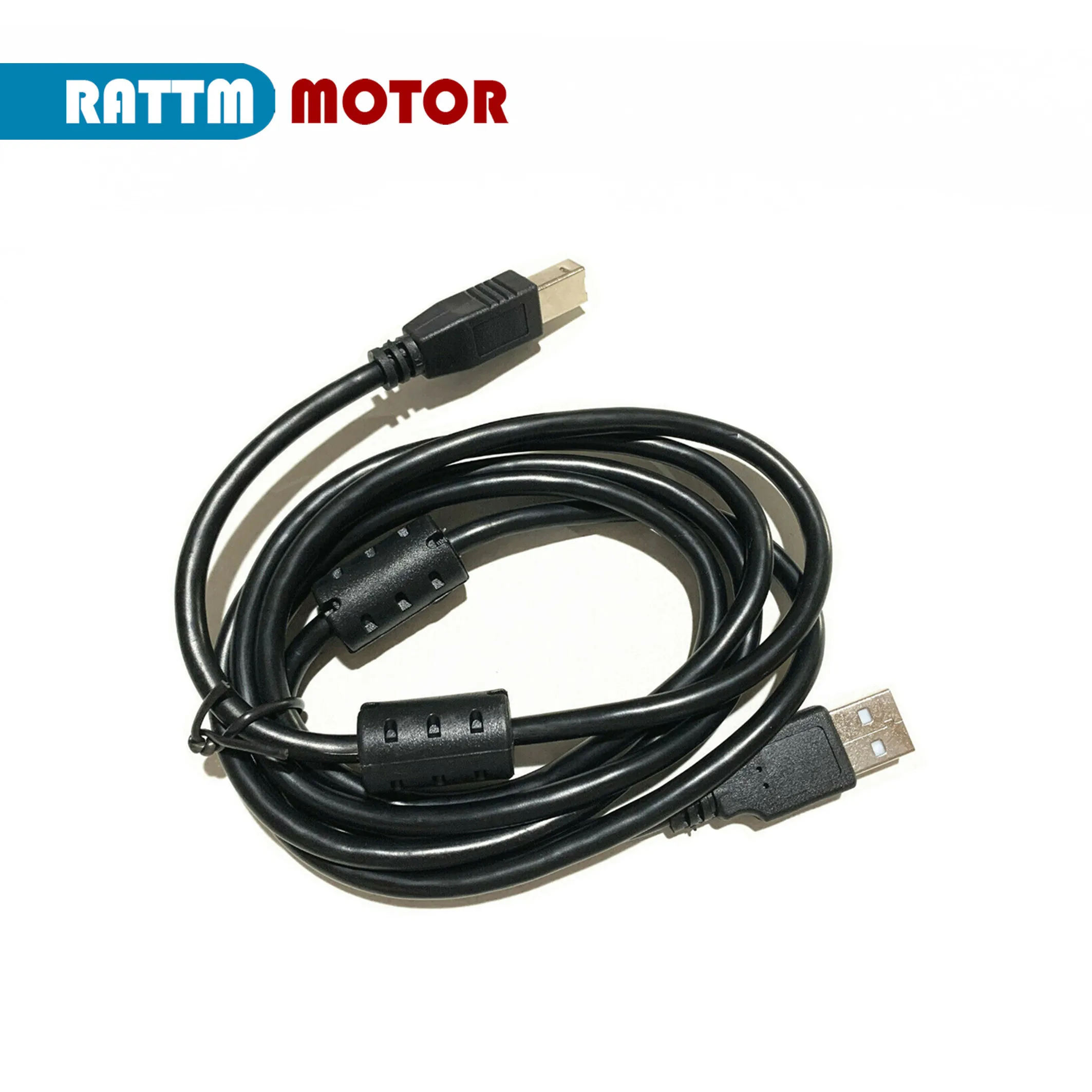

1 x RTM200 USB контроллер движения

Руководство пользователя и файл штепсельной вилки отправляются по электронной почте или скачиваются по ссылке

1,1 Представление продукции

RTM200-это 4-осевой контроллер движения, который мы тратим 4 года на проектирование.

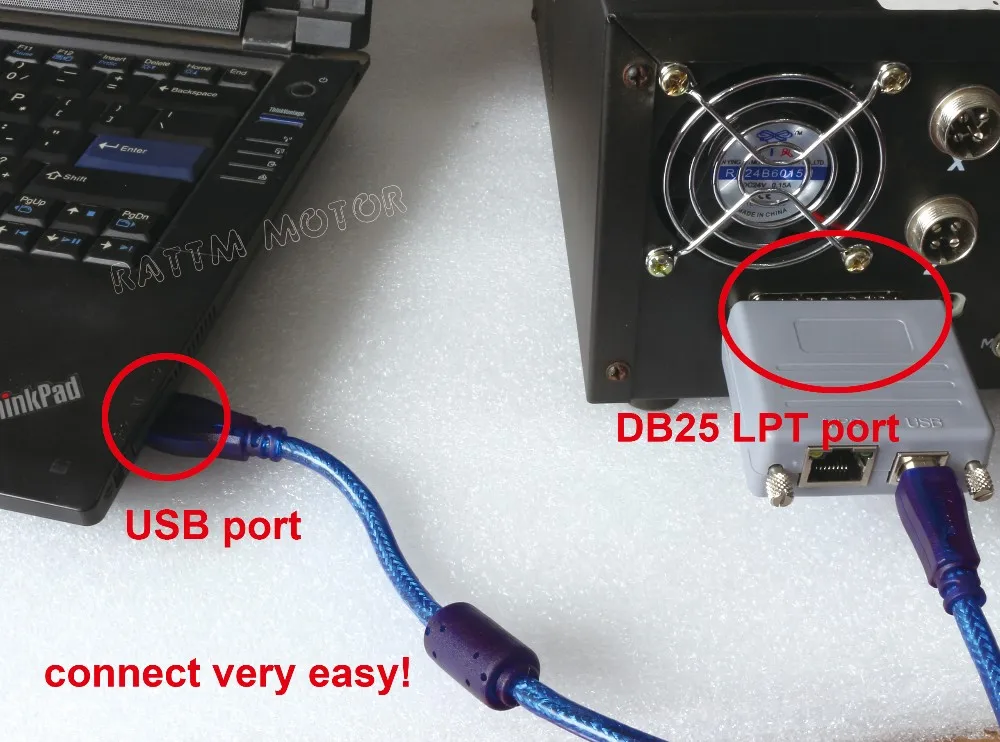

RTM200 поддерживает программное обеспечение Mach3 и последовательный порт MPG, через USB для связи с компьютером.

RTM200 контроллер движения принимает структуру конструкции руки. Конструкция руки включает в себя коммуникацию, кодеаналитический, основной алгоритм и импульсное развитие. Рациональный дизайн, удобный в эксплуатации.

В этом руководстве представлен график работы, подключения и использования нашего профессионального контроллера движения для гравировального Станка. Благодаря большому количеству чертежей пользователи могут быстро узнать, как использовать этот контроллер движения.

1,2 Спецификация продукции

SПоддержка USB;

S5 портов входной интерфейс для обычных цифровых данных;

SВыход 3 портовИнтерфейс для обычных цифровых данных;

S1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (canПереход на Выход PWM);

SМожет поддерживать 6 с одноосным шаговым систем, 200 кГцИмпульсный выход для каждой оси;

SЧип управления движением руки;

SСовместим с входом MPG, поддерживает цифровой дисплей MPG от нашей компании.

1,3 внешний вид и размер

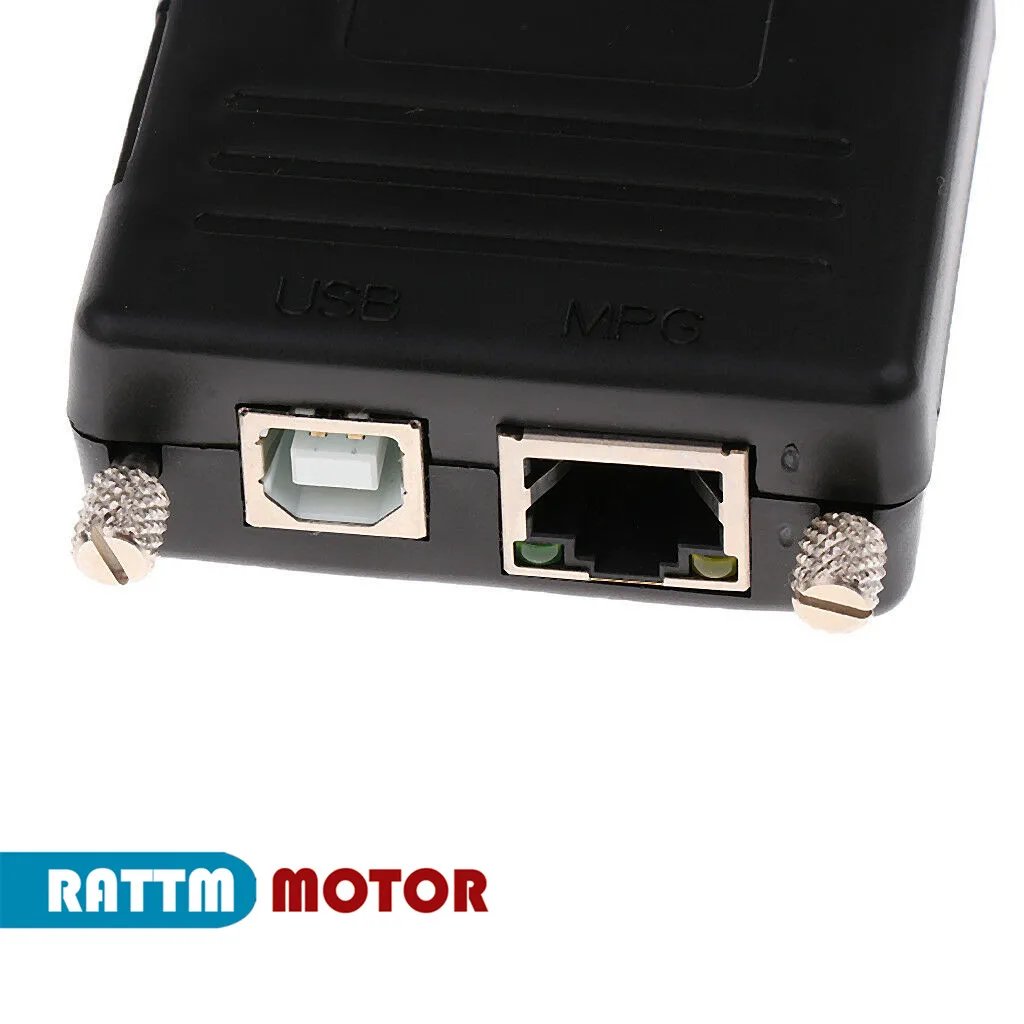

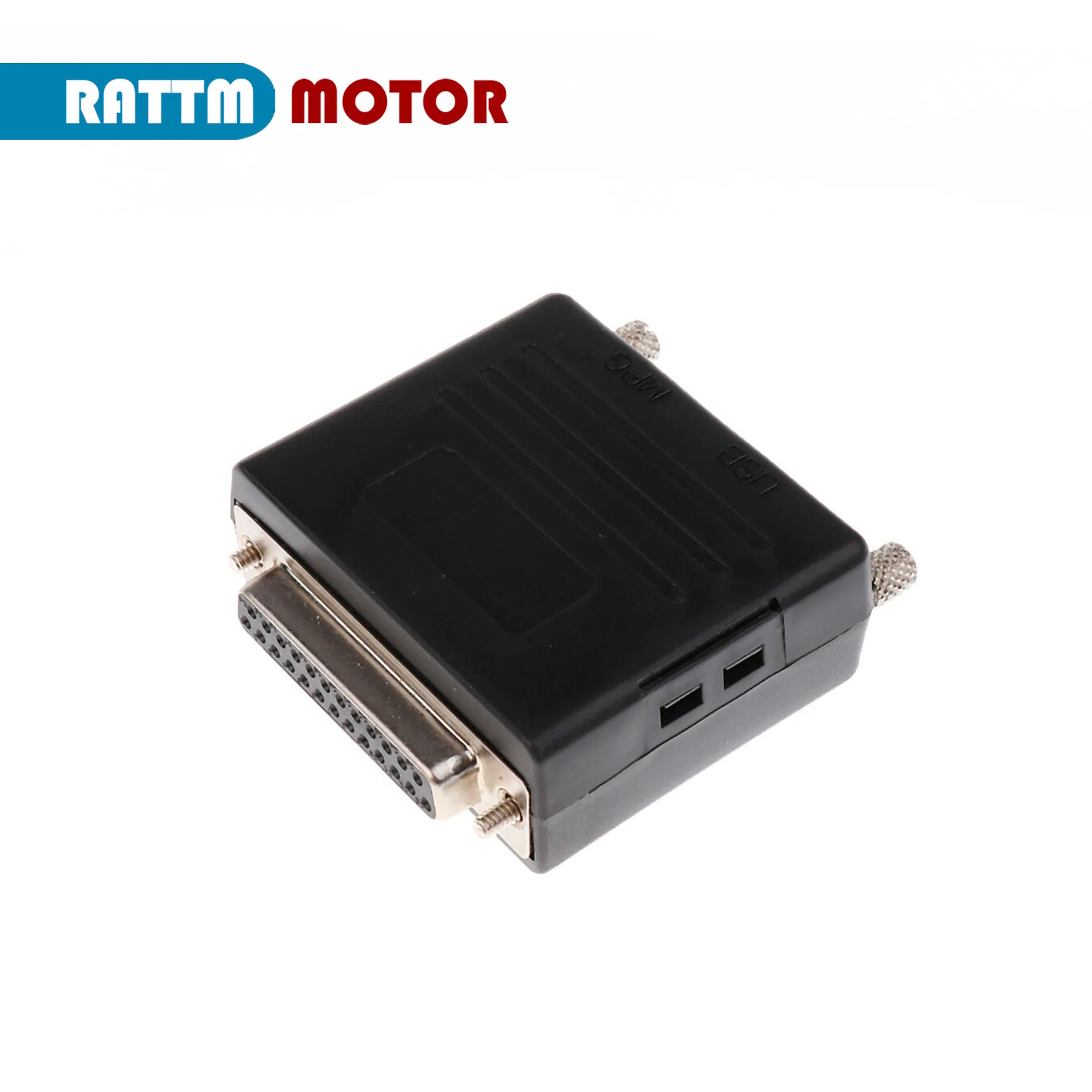

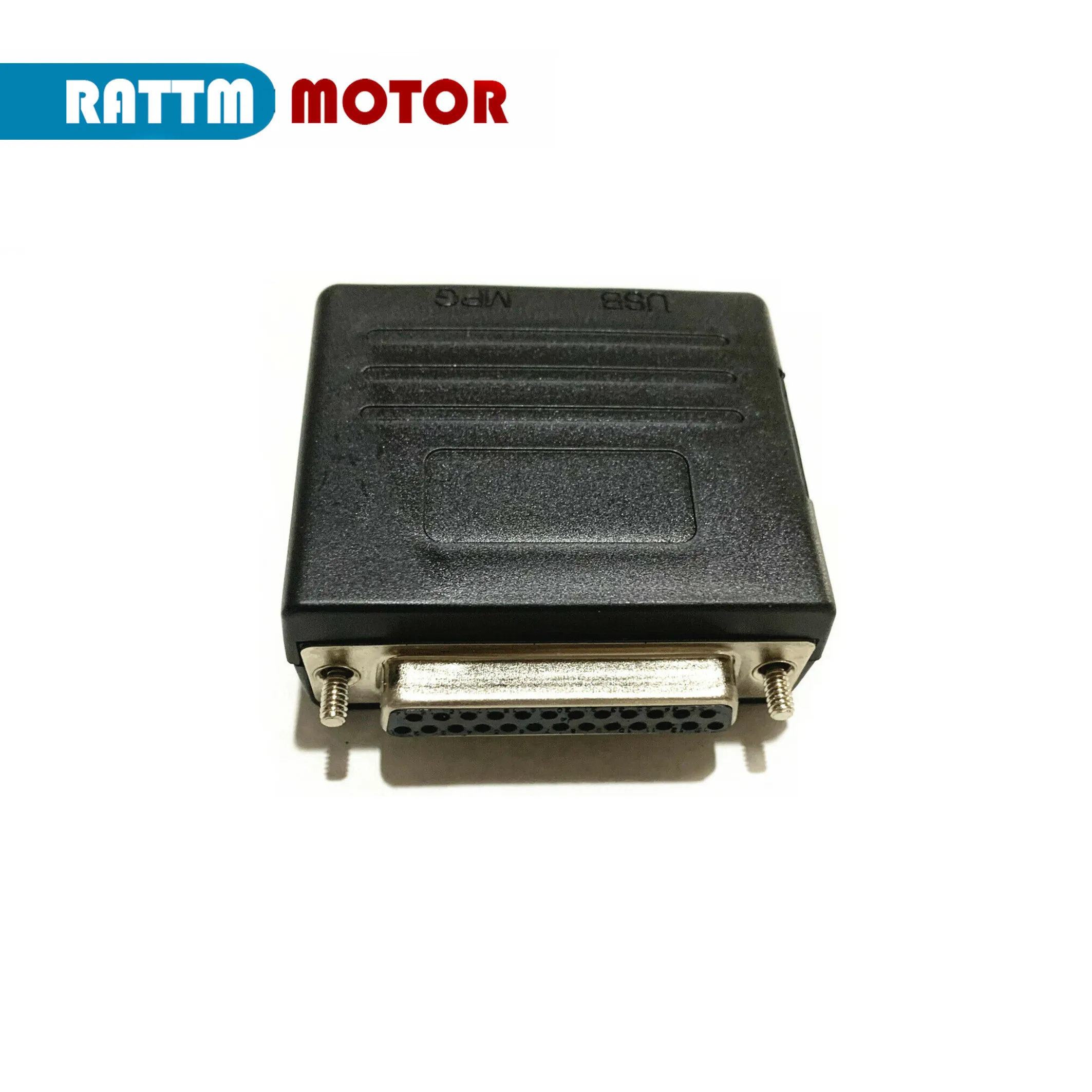

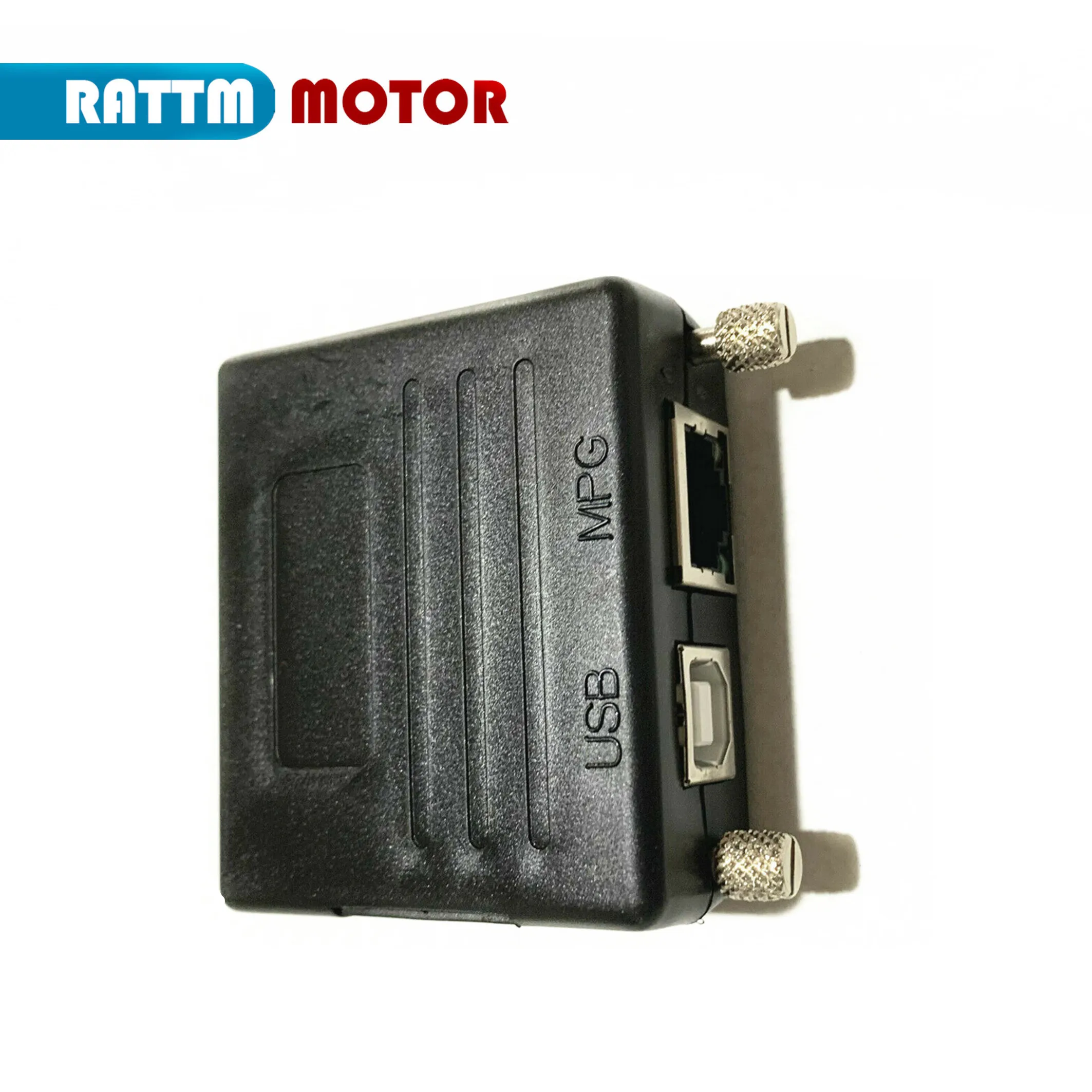

RTM200 контроллер движения с пластиковой структурой корпуса. Внешний вид контроллера, как показано на рис. 1-1:

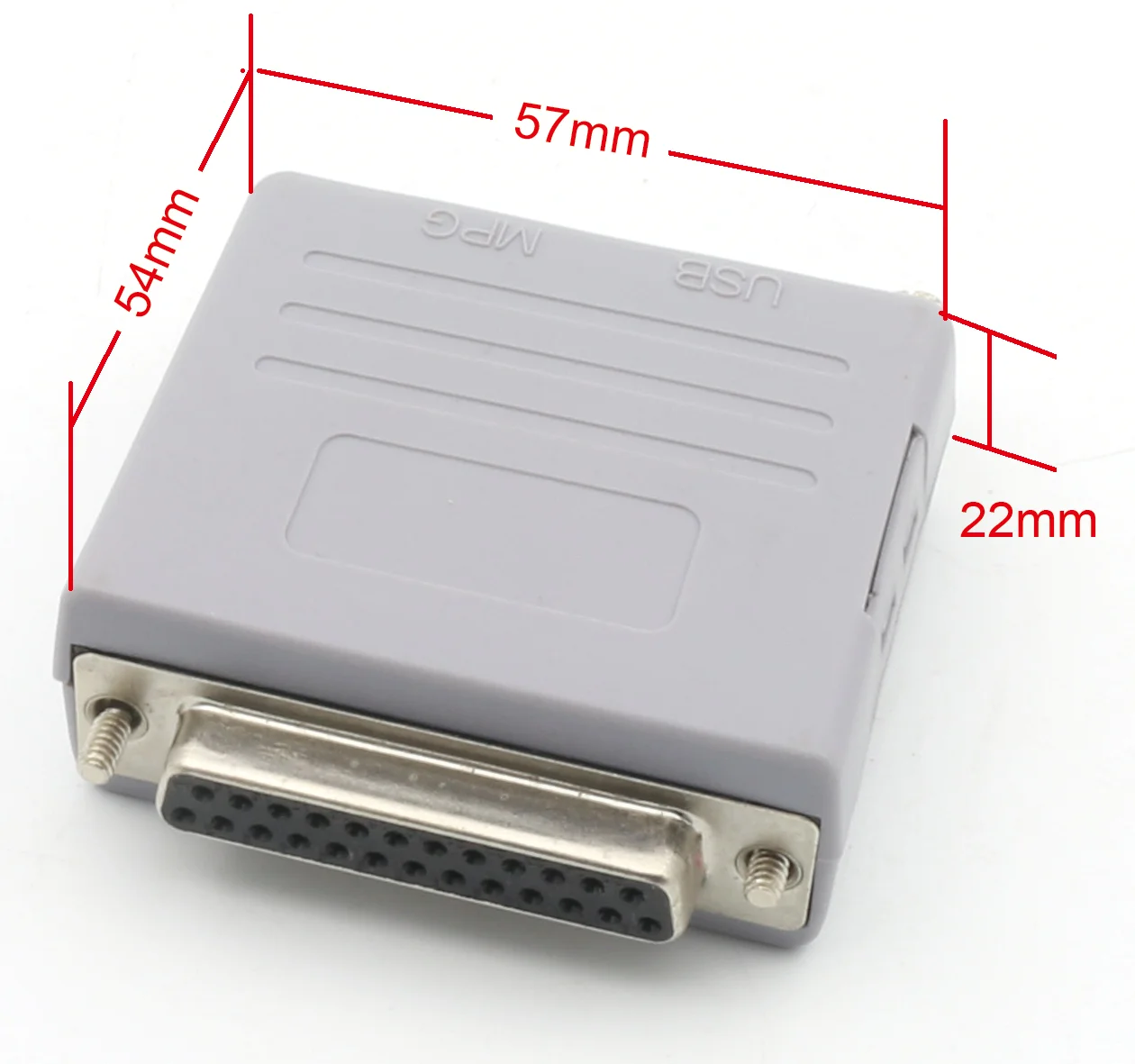

Размер изделия 57Мм *54Мм * 22 мм;

1,4 обоснованное объяснение

При использовании NVUM_LPT, где будет много английских аббревиатур, теперь мы перечислим все их дляВаши любезные ссылки:

FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно отрегулировать скорость подачи тока, тогда мы можем отрегулировать значение FRO для реализации.

SRO: регулировка скорости шпинделя: во время рабочего процесса, значение S уже установлено, и нужно отрегулировать скорость вращения шпинделя, тогда мы можем отрегулировать значение SRO для реализации:

Скорость тока S # = Настройка S * SRO.

SRJ: регулировка скорости вручную

В процессе эксплуатации, так как скорость вручную уже установлена, и нам нужно отрегулировать скорость тока, иНевозможно исправить значение во время работы, тогда мы можем изменить значение SRJ, чтобы реализовать его.

Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.

F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту кормления 2000 мм.

S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.

Координата оси X

Координата оси Y

Координата оси Z

Координата оси
