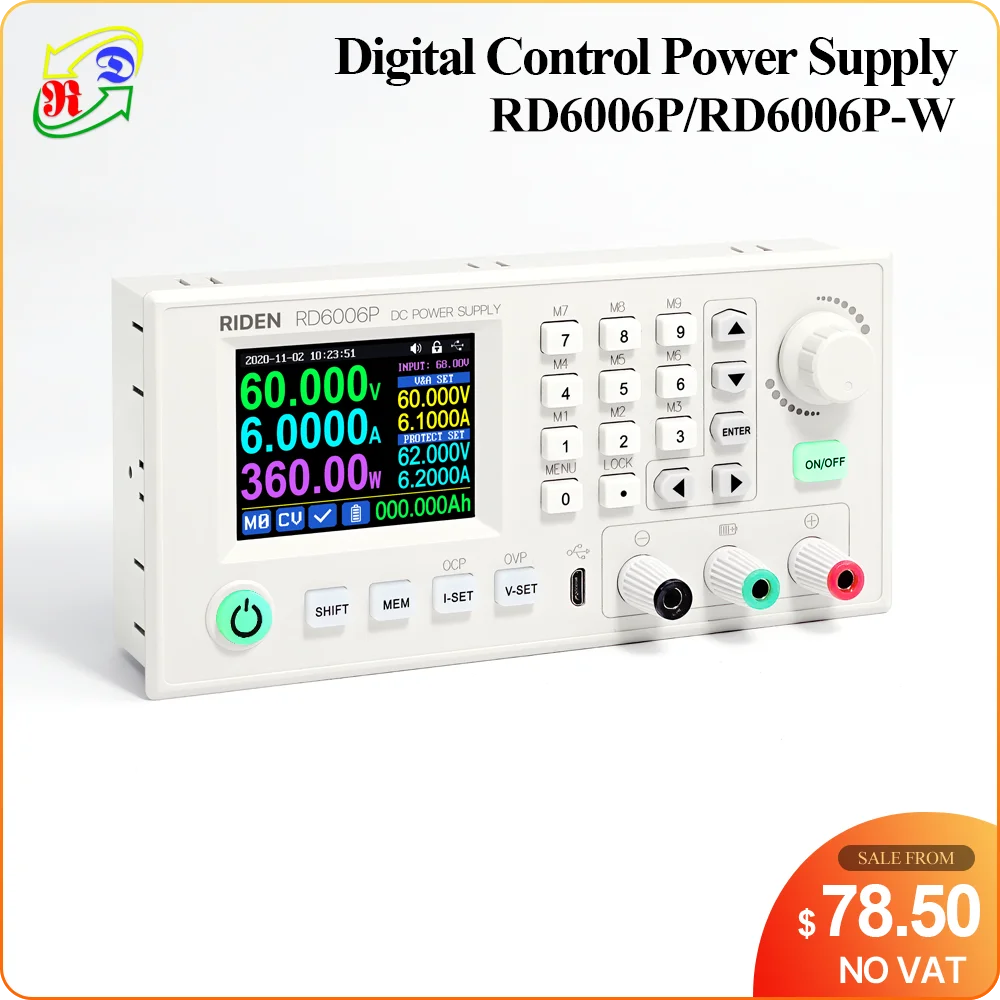

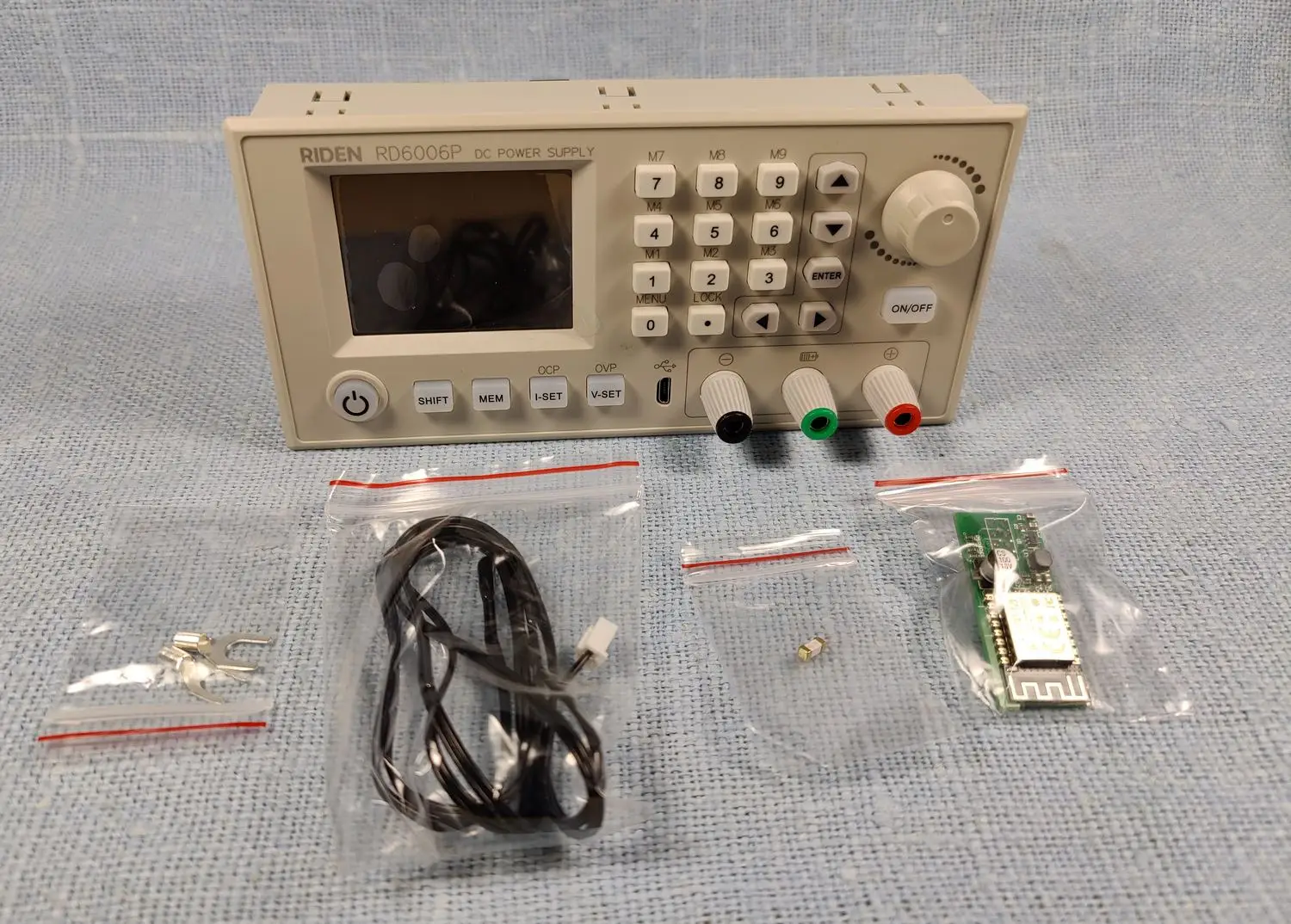

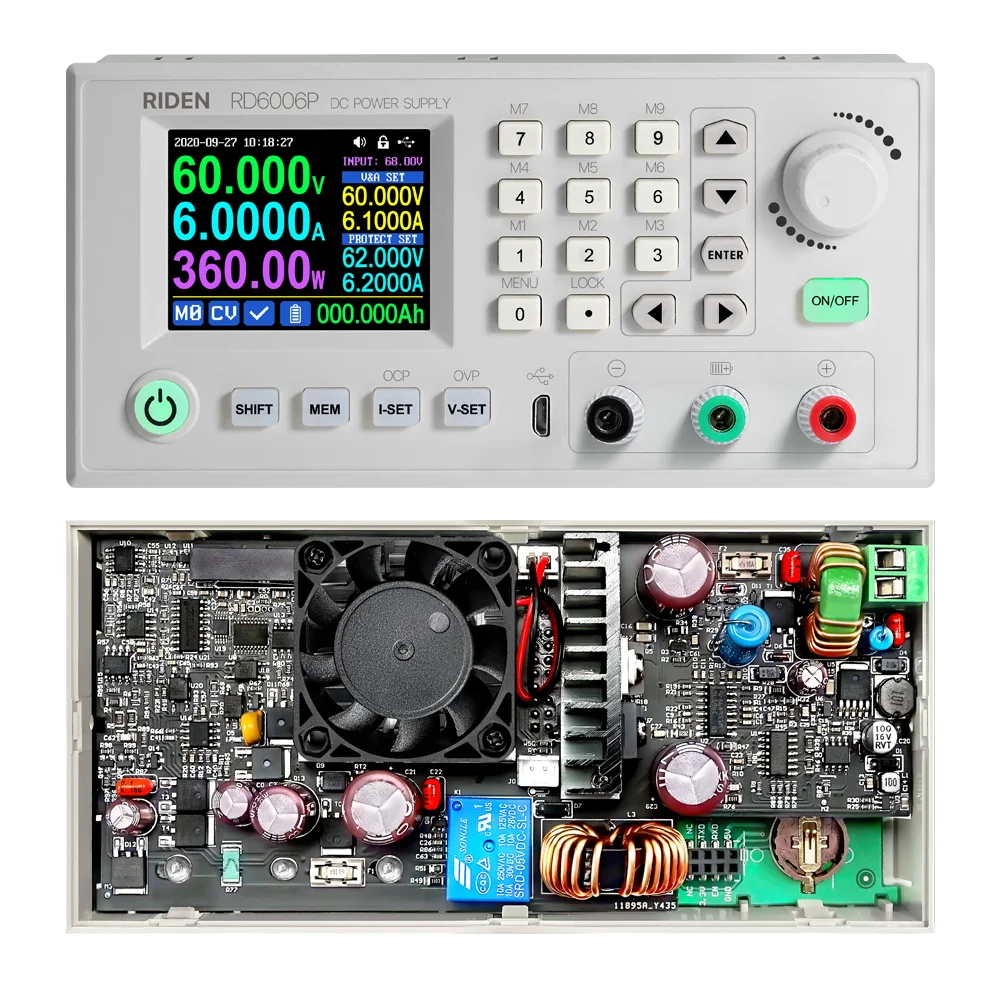

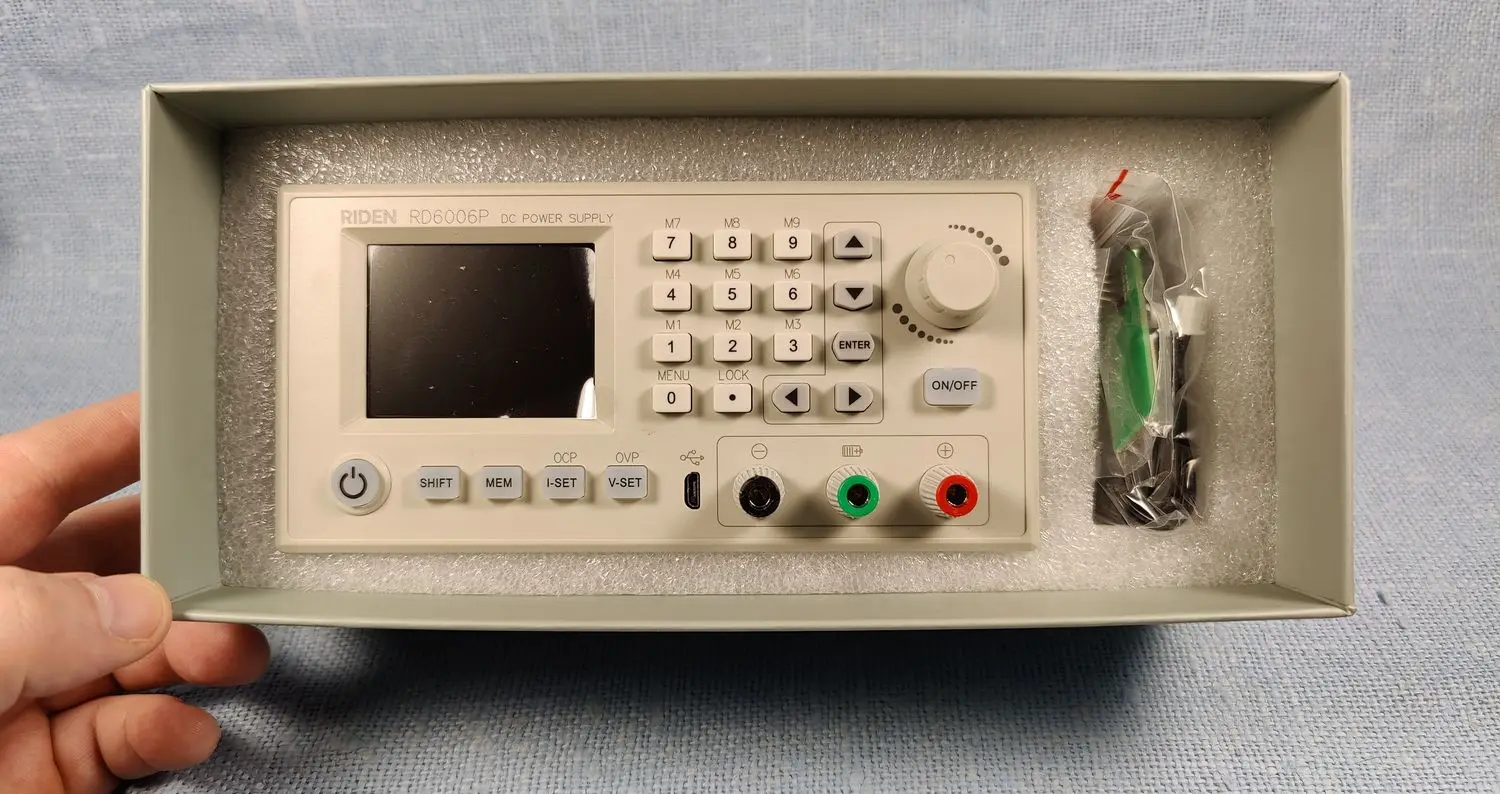

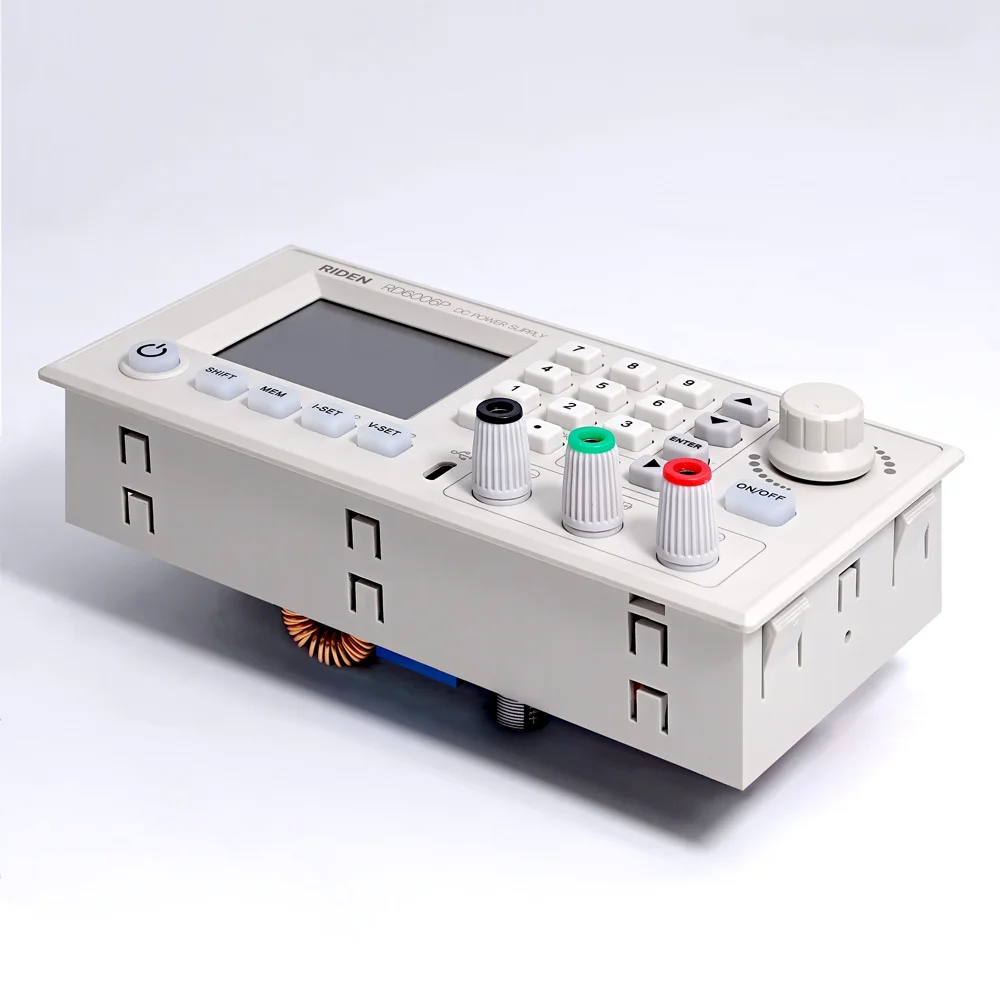

Понижающий мультиметр RD Riden RD6006P RD6006PW, 5 значений, USB, Wi-Fi, 60 в, 6 А

Чехол для аксессуаров RD6006P/RD6006P-W можно купить по этой ссылке:Https://www.aliexpress.com/item/1005002186186790.html

Модуль RS485 для контроля партии, вы можете заказать его по этой ссылке: www.aliexpress.com/item/4001285593073.html, он не содержит USB-485 модуль, вам нужно подготовить себя, пожалуйста, прочитайте описание модуля RS485 перед заказом,Этот RS485 должен использоваться людьми с соответствующими знаниями, если вы ничего не знаете об этом, пожалуйста, не покупайте его, мы не предоставляем техническую поддержку

Постоянное напряжение и постоянный ток

Инструкция по питанию постоянного тока

Модель: RD6006P/RD6006P-W

Все инструкции по установке и чехол RD6006P/RD6006P-W Ссылка для скачивания:

1, RD6006P(W) инструкция по эксплуатацииНа английском языке,Инструкция по компьютерному программному обеспечению, инструкции по приложению, приложение и программное обеспечение для ПК Ссылка для скачивания:

A: Основная ссылка для скачивания:Https://drive.google.com/drive/folders/1nyd7W_JdeQhPLhKdgG_iCRQ3mHZenbIU?usp=sharing

B: Mediafire:Http://www.mediafire.com/folder/tskl6yx99s386/RD6006P

2,AndroidПриложение: Скачать по ссылке:Https://drive.google.com/drive/folders/1nyd7W_JdeQhPLhKdgG_iCRQ3mHZenbIU?usp=sharing,Поддержка android 5,0 и выше телефона

Приложение IOSСкачать:ПоискRdPowerДля загрузки, поддержка IOS10 и выше телефона

Приложение для Android Google PlayСкачать:ПоискRdPowerДля загрузки, Поддержка Android 5,0 и выше телефона

3, RD6006P и S400 чехолИнструкция по сборке:

Https://drive.google.com/drive/folders/1nyd7W_JdeQhPLhKdgG_iCRQ3mHZenbIU?usp=sharing

4, RD6006P/RD6006P-W тестовое видео:Https://youtu.be/ZncOU4eSjvk

5. Видео Инструкция для RD6006P (программное обеспечение для ПК такое же, как RD6006)

1.4.2.1 функция зарядки аккумулятора Введение:Https://youtu.be/sOmKoUEmjdQ

1.4.2.2 основная страница настройки выходного напряжения и тока:Https://youtu.be/KPnXiwCGSFg

1.4.2.3 группа данных быстрое хранение и вызов:Https://youtu.be/Y4ywGSxDy0M

1.4.2.4 Блокировка и разблокировка клавиатуры:Https://youtu.be/UYMcgywKB1Q

1.4.2.5 Настройка системы:Https://youtu.be/ml15mX4u5bE

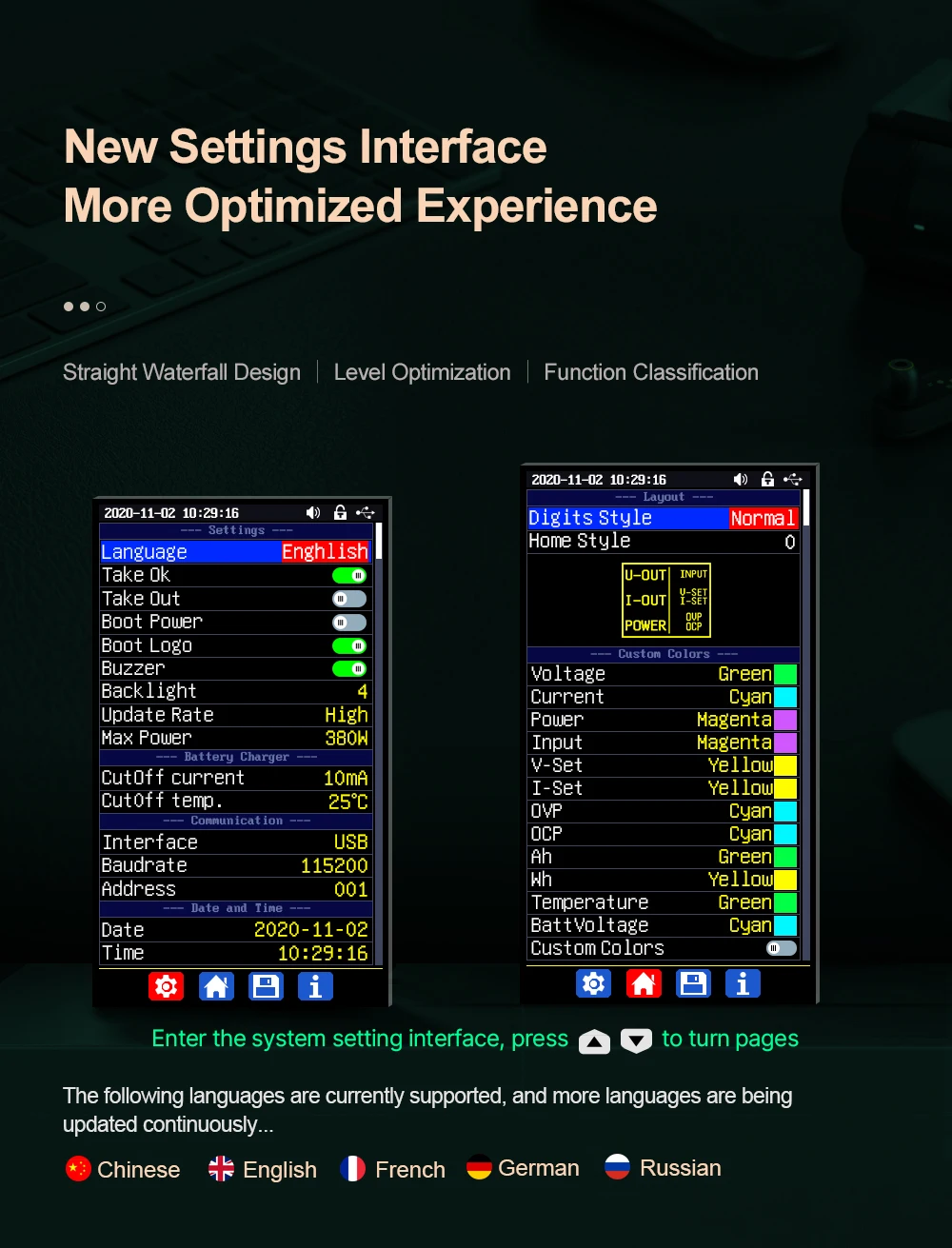

1.4.2.6 Настройка стиля отображения основной страницы:Https://youtu.be/od4-CfDeqNU

1.4.2.7 Настройка данных хранения:Https://youtu.be/0sJlwSGW_oc

1.4.2.8 информация о системе:Https://youtu.be/PN8tBhezmtA

2,2 Android APPInstallation Введение:Https://youtu.be/BnC9mJ1zevg

2.2.3.3 операция AndroidAPP:Https://youtu.be/5AMF8A_KJ3U

3.2IOS установка и эксплуатация приложения:Https://youtu.be/Ryy9ko3gqYg

4,1: загрузка программного обеспечения ПК и базовая работа:Https://youtu.be/mjt1RMaah1Y

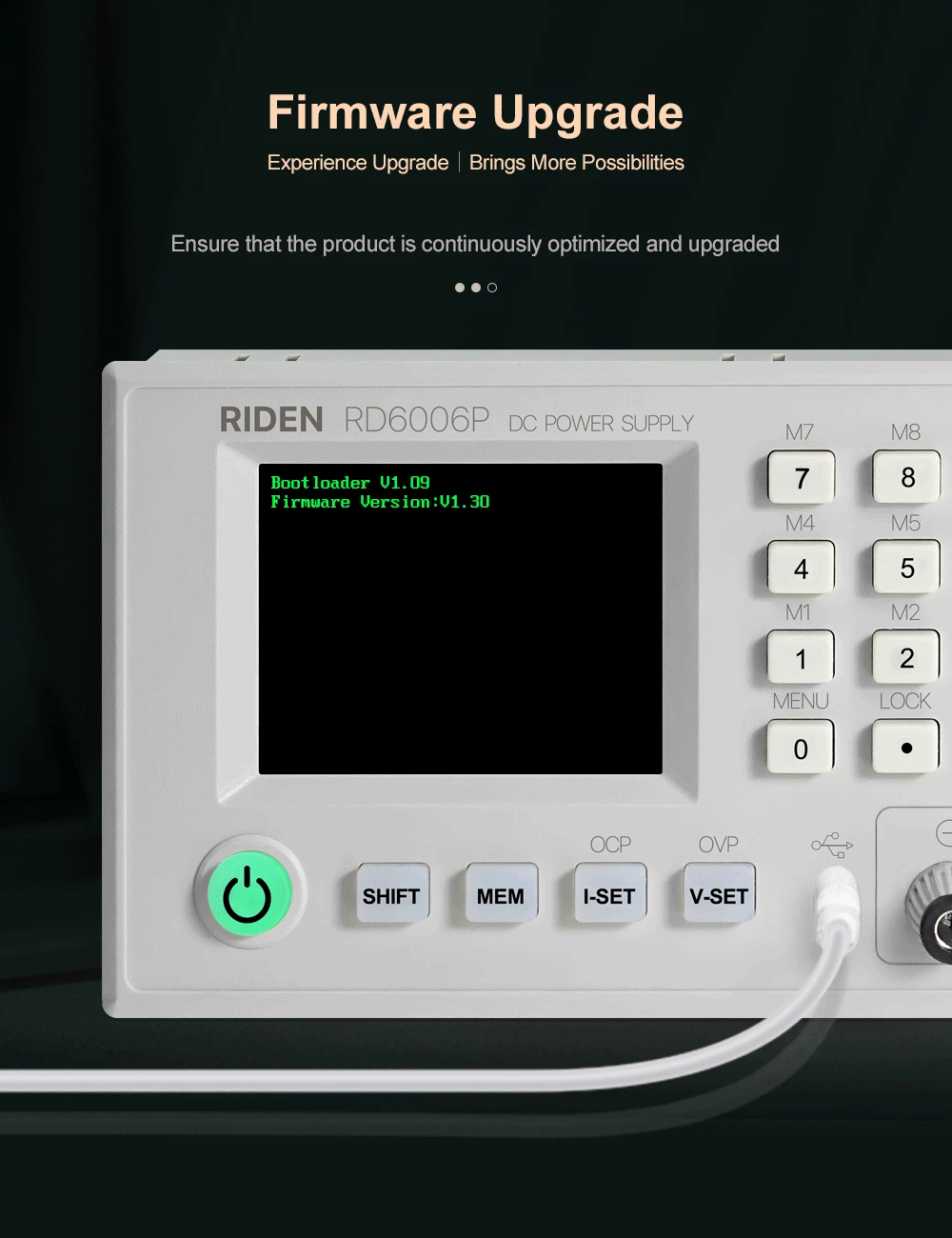

4.3.5: обновление прошивки:Https://youtu.be/NOoLfDw0DiY

4.3.2: Калибровка:Https://youtu.be/c9sn1wY2mjE

4.3.6: обновление логотипа:Https://youtu.be/vuVhBsohWts

Примечание перед покупкой:

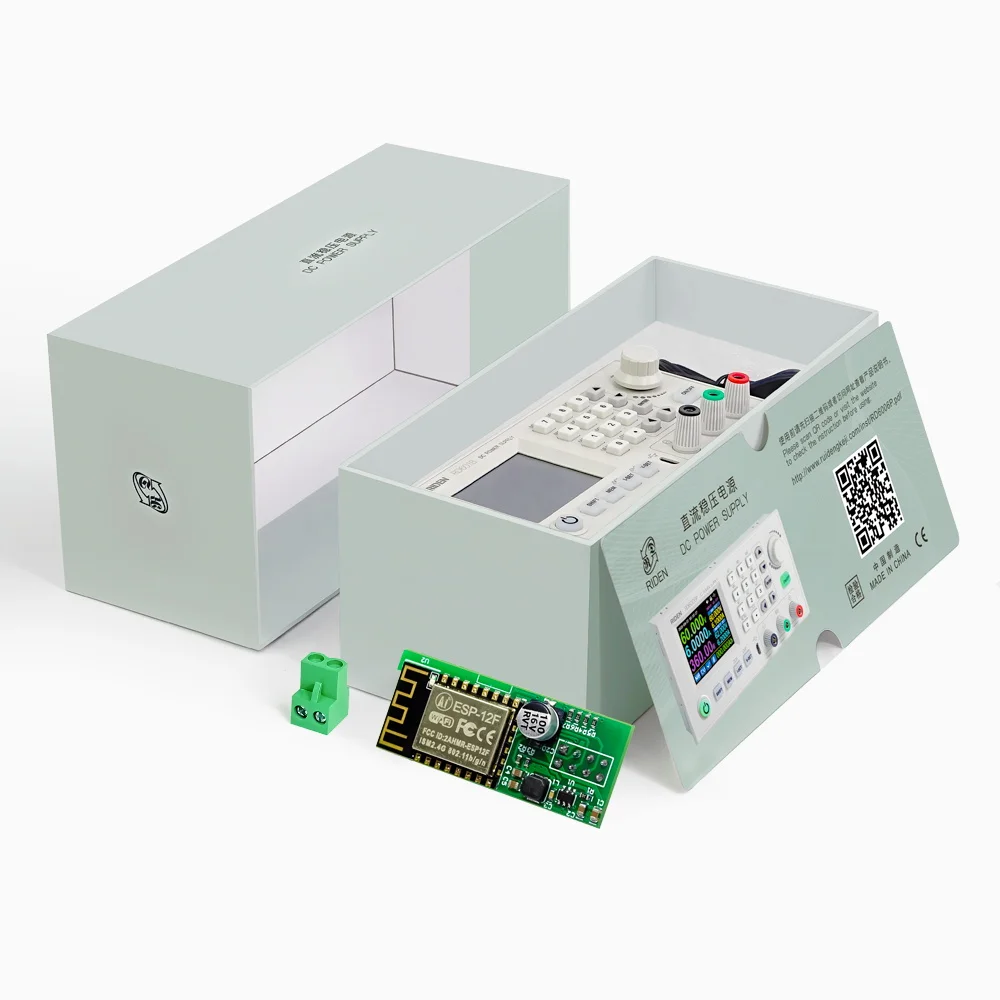

1,Серия RD6006P имеет две версии:RD6006PИRD6006P-W, RD6006P-W имеетWIFIПлата, RD6006P не имеет. RD6006P-W может использовать Wi-Fi плату для подключения приложения, а также использовать микро-кабель USB для подключения ПК solftware. RD6006P не имеет Wi-Fi платы, поддерживает программное обеспечение ПК, Подключаясь к микро-usb кабелю, без поддержки приложения. Для Wi-Fi платы для подключения программного обеспечения ПК, теперь он не поддерживает.

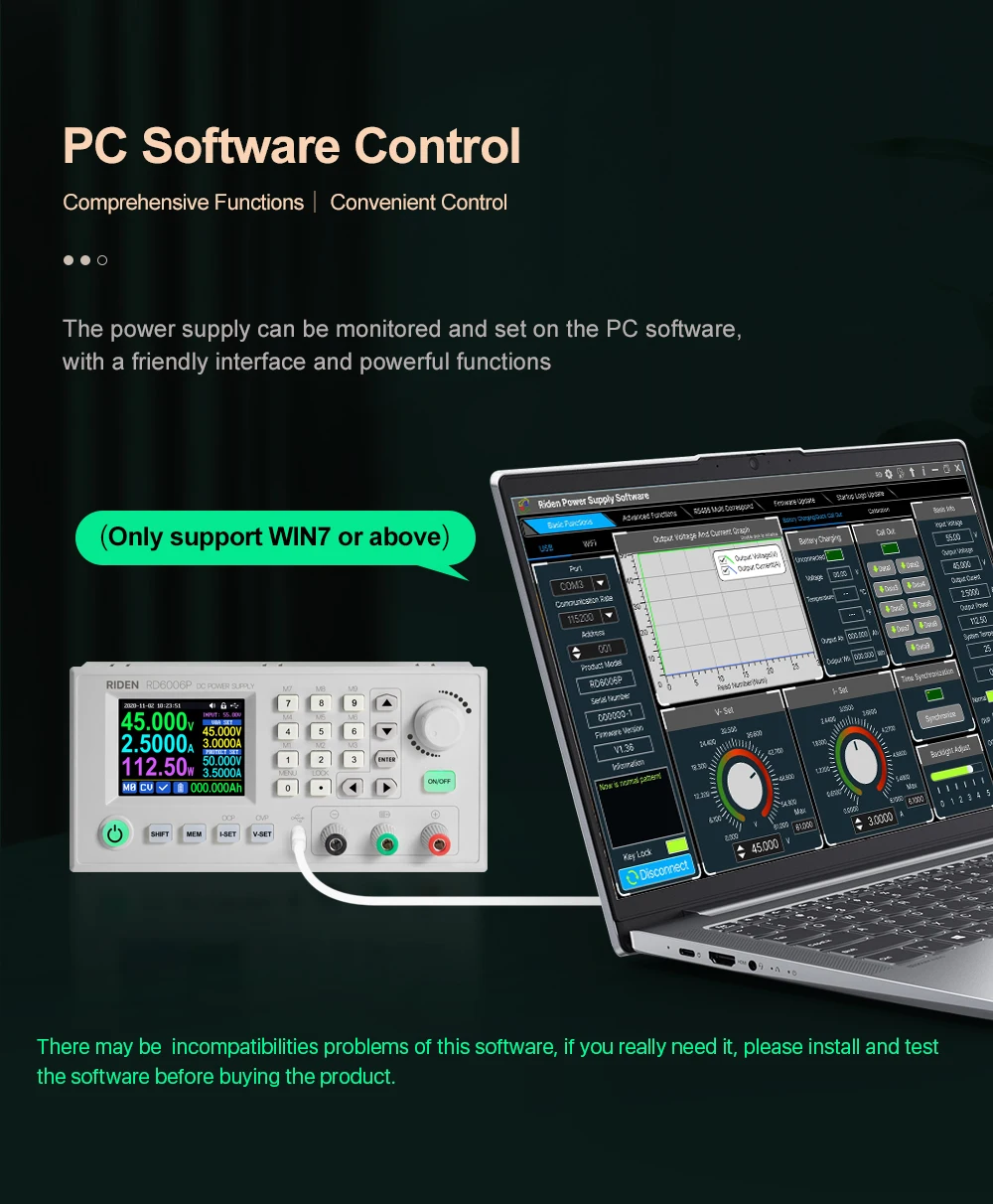

2, для ПК программного обеспечения, он поддерживает только win 7 и выше на данный момент. Приложение поддерживает только android 5,0 и выше. Для приложения и программного обеспечения ПК,Потому что могут быть проблемы с несовместимостью,Пожалуйста, загрузите сначала перед покупкой, если вы можете загрузить и установить, вы можете сделать заказ или прекратить покупку.Если вы не тестируете программное обеспечение для ПК и функцию приложения перед покупкой и обнаружите, что продукты работают нормально, за исключением программного обеспечения для ПК или приложения, мы отказываемся вернуть деньги.

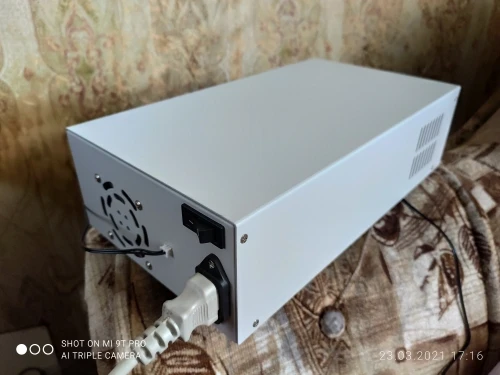

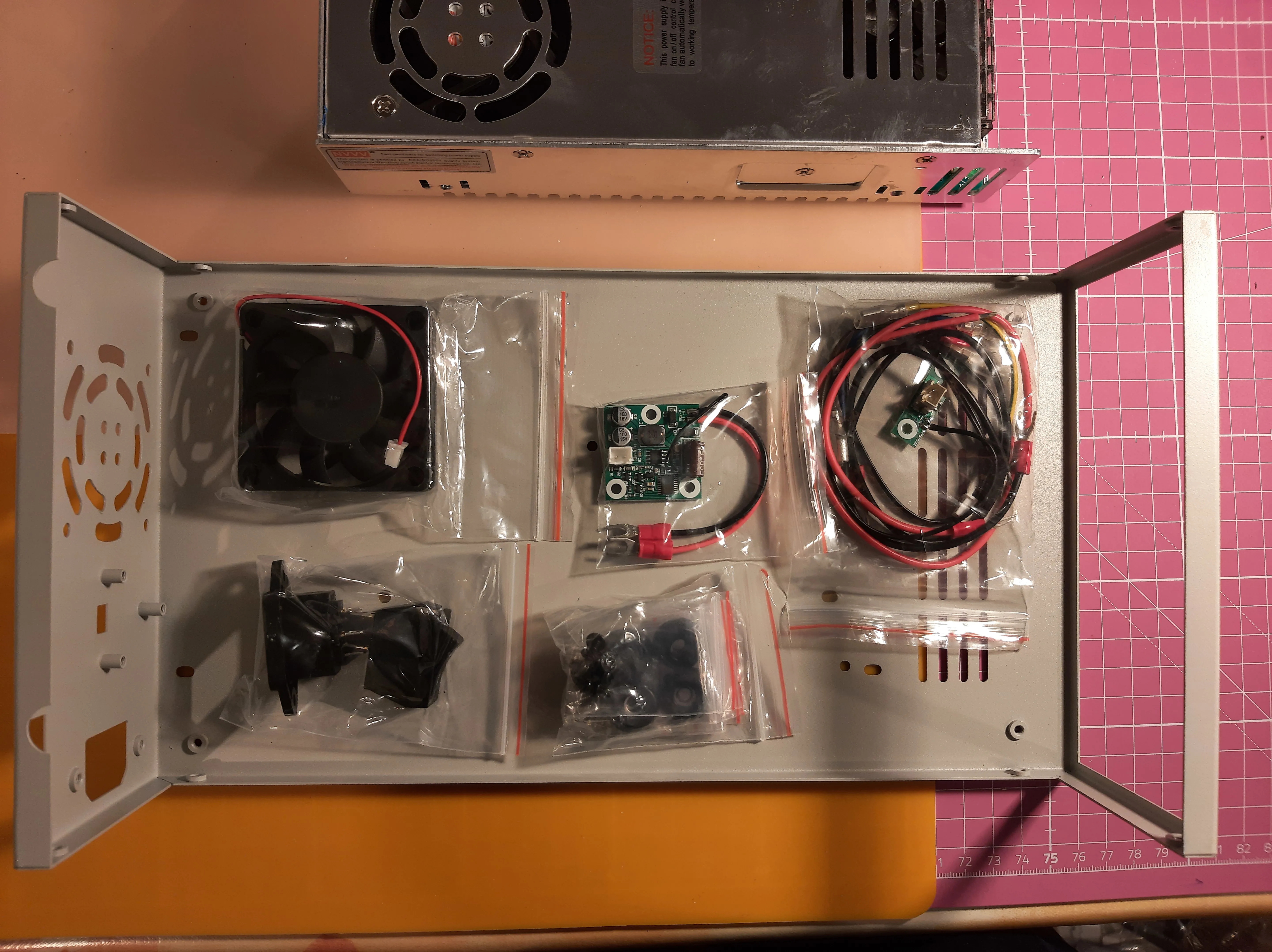

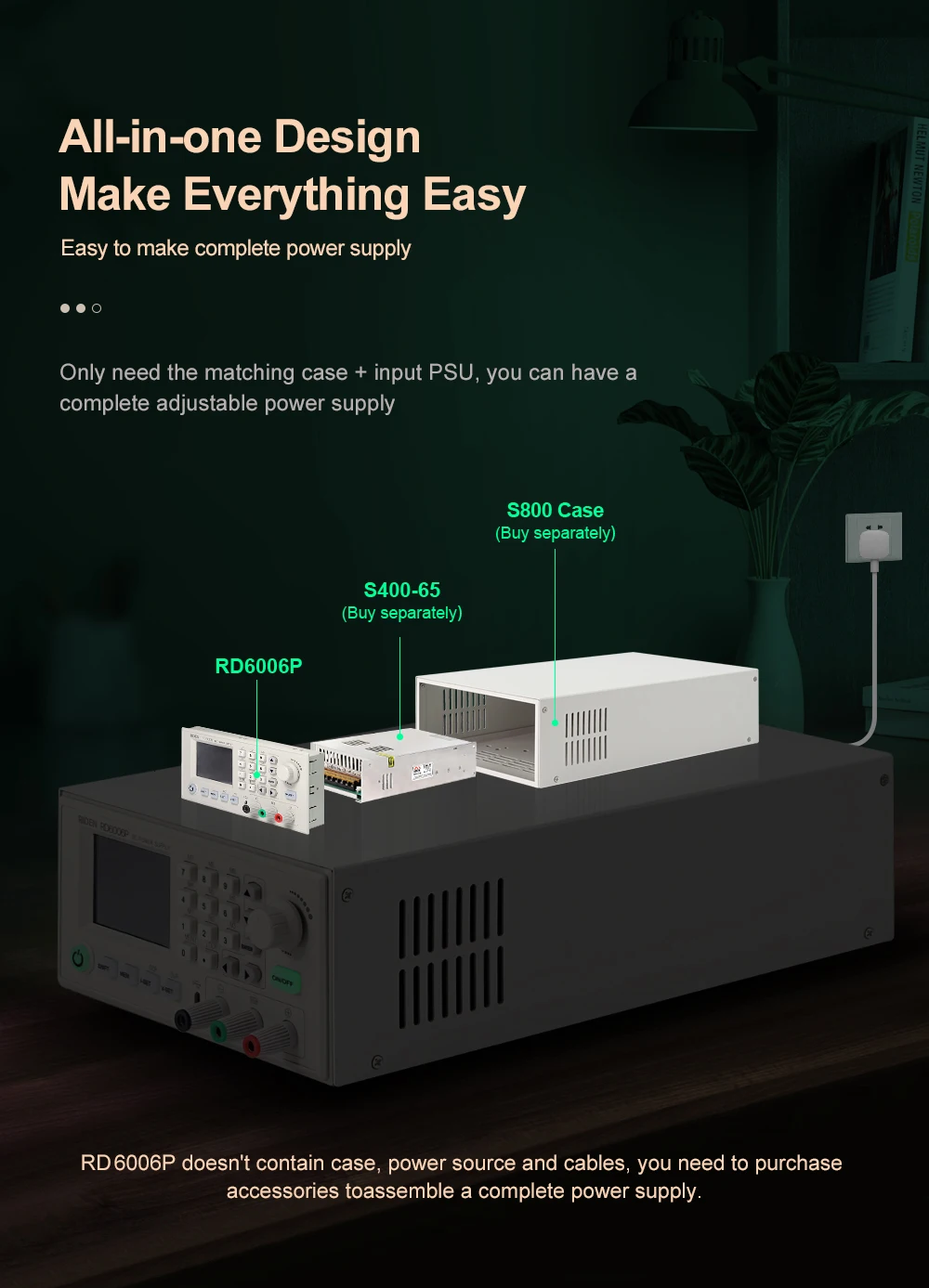

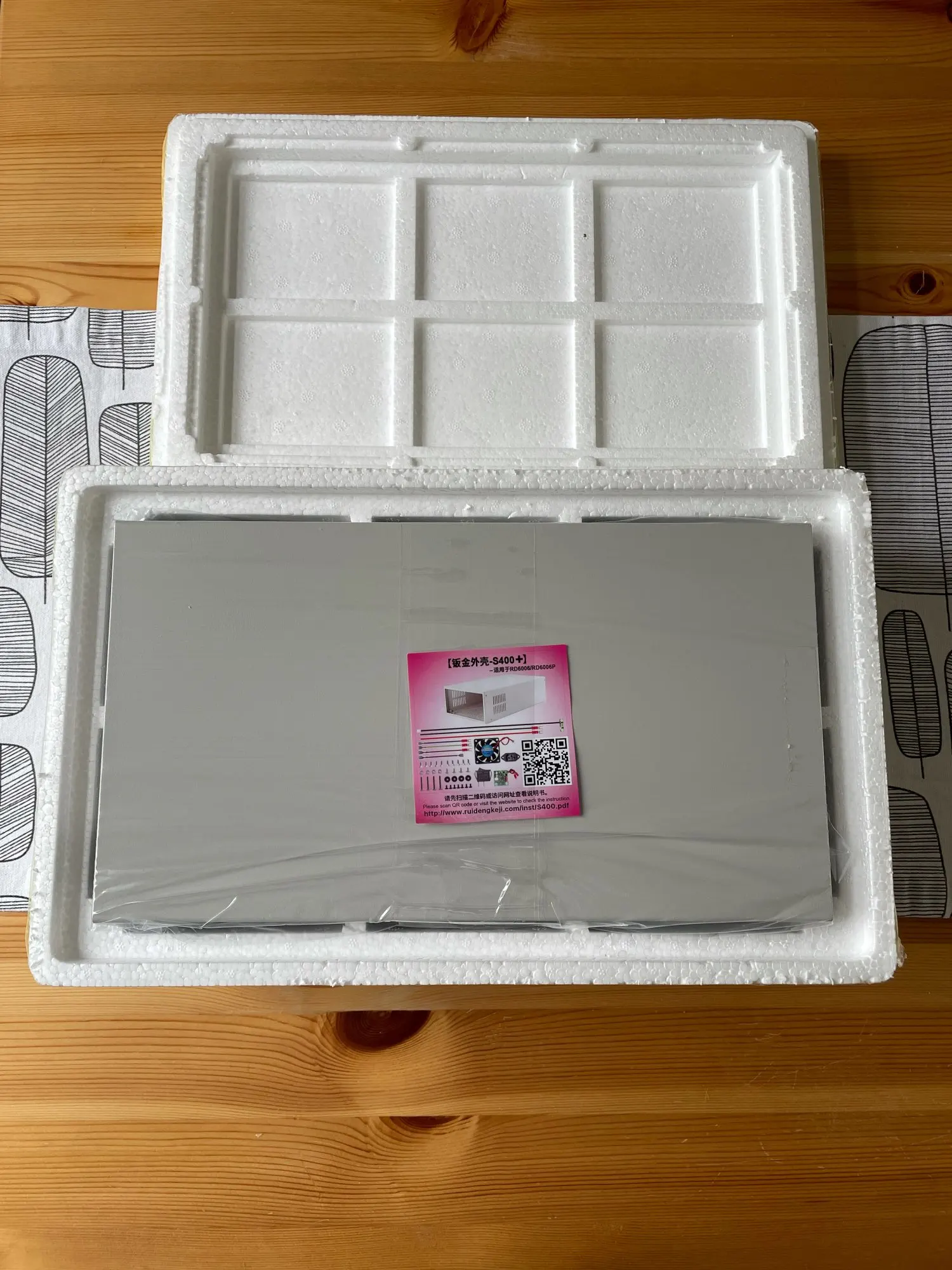

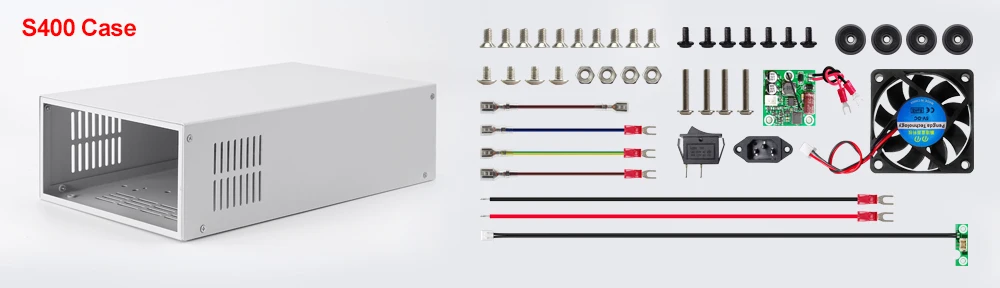

3, чехол для S400, это просто чехол, не поддерживающий источник питания, но он подходит для RD6006P/RD6006P-W и AC-DC 400w 65V переключатель питания, вы можете купить их отдельно, чтобы легко собрать.

Инструкция по сборкеНа английском языке:

Https://drive.google.com/drive/folders/1nyd7W_JdeQhPLhKdgG_iCRQ3mHZenbIU?usp=sharing

S400 видео в сборе:Https://youtu.be/8QxfppCdnmw

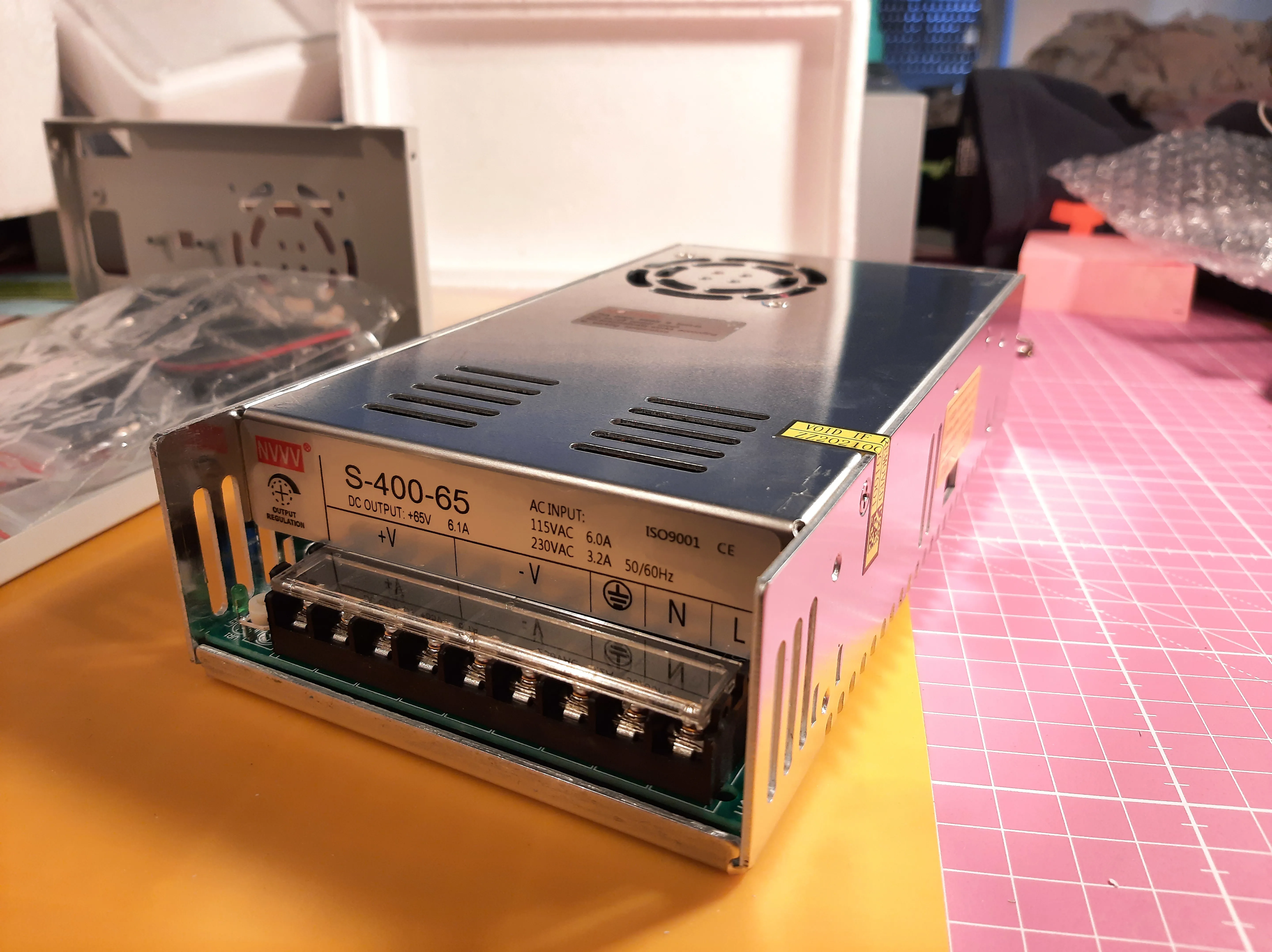

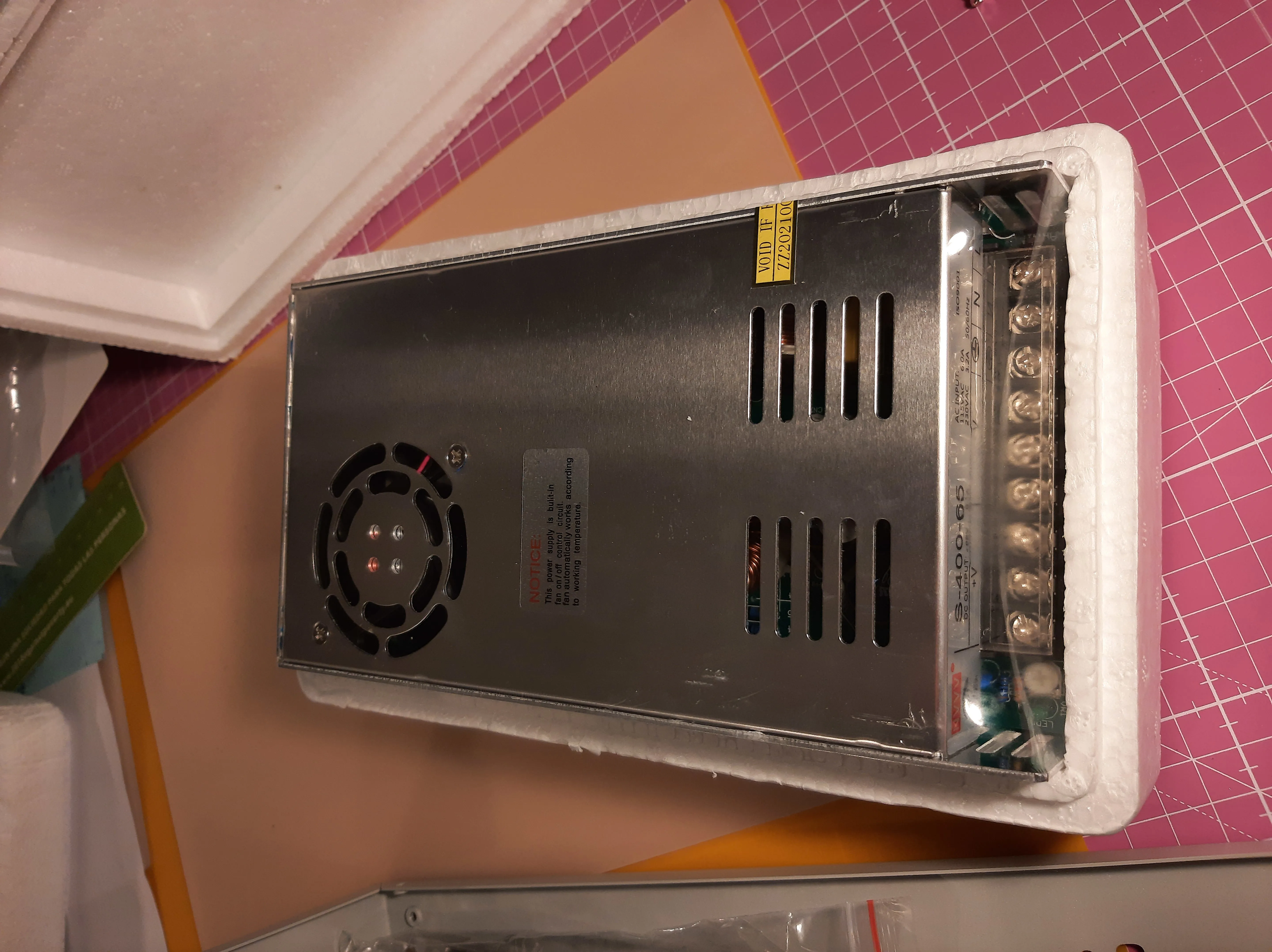

4, для входаAC-DC выключатель питания, МыРекомендуется400W 65V переключатель питания (чехол S400 оставьте размер отверстия для этой версии)

Примечание: Пожалуйста, используйте источник питания, который мы рекомендуем, или какую-то квалифицированную брендовую мощность, чтобы включить RD6006P, некачественные источники питания могут иногда обеспечивать перенапряжение при включении, И в результате ущерб должен нести клиент

На поверхности могут быть царапины, но это не влияет на производительность продукта, пожалуйста, не будьте слишком придирчивы, и если вы не возражаете, пожалуйста, не покупайте этот продукт

5. Для приложения и программного обеспечения ПК, перед покупкой, пожалуйста, сначала загрузите и установите, если он не может быть установлен, прекратите покупку. Из-за проблем с языком ПК и системой телефона, ее нельзя установить. Пожалуйста, проверьте перед покупкой.

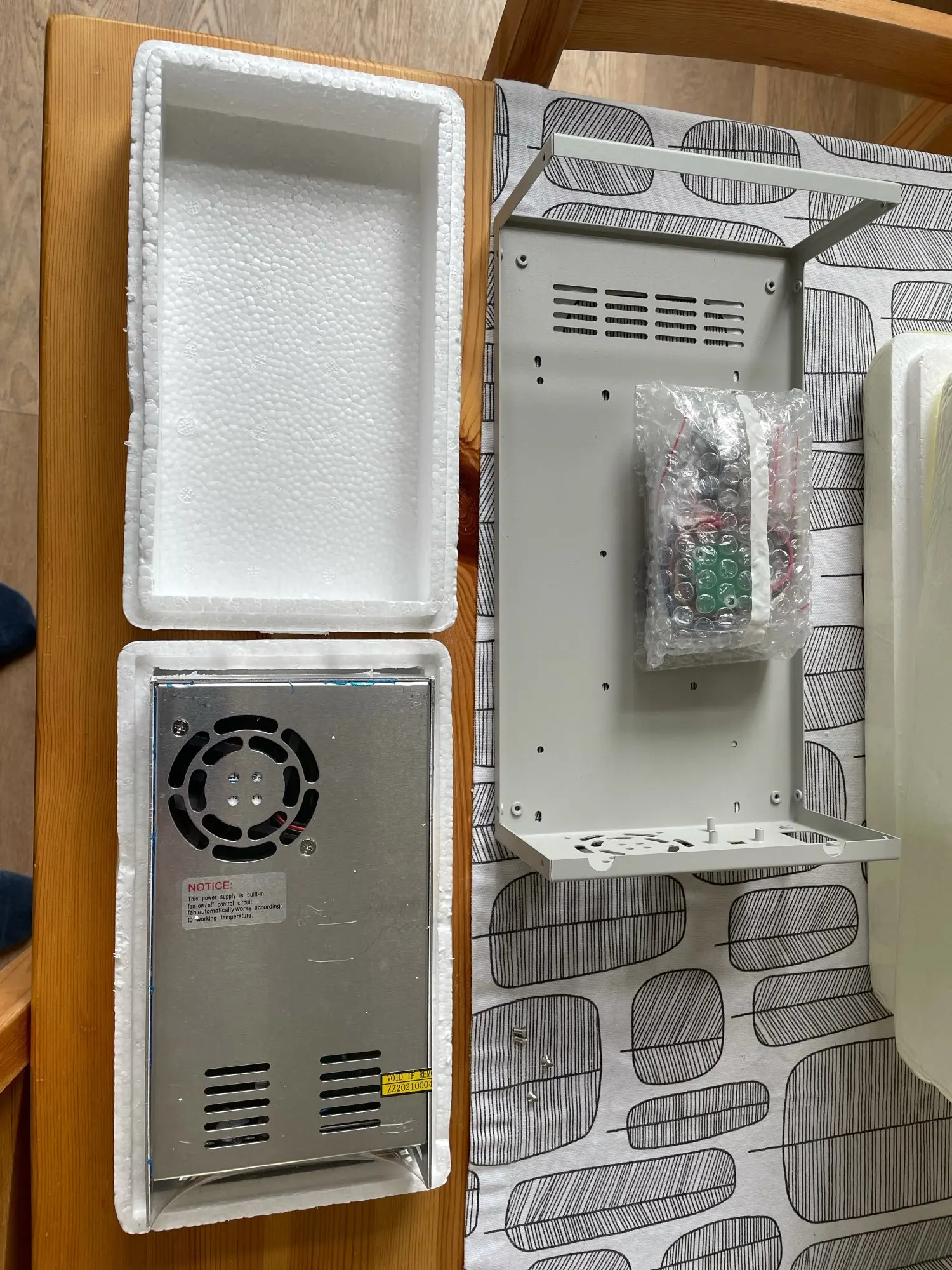

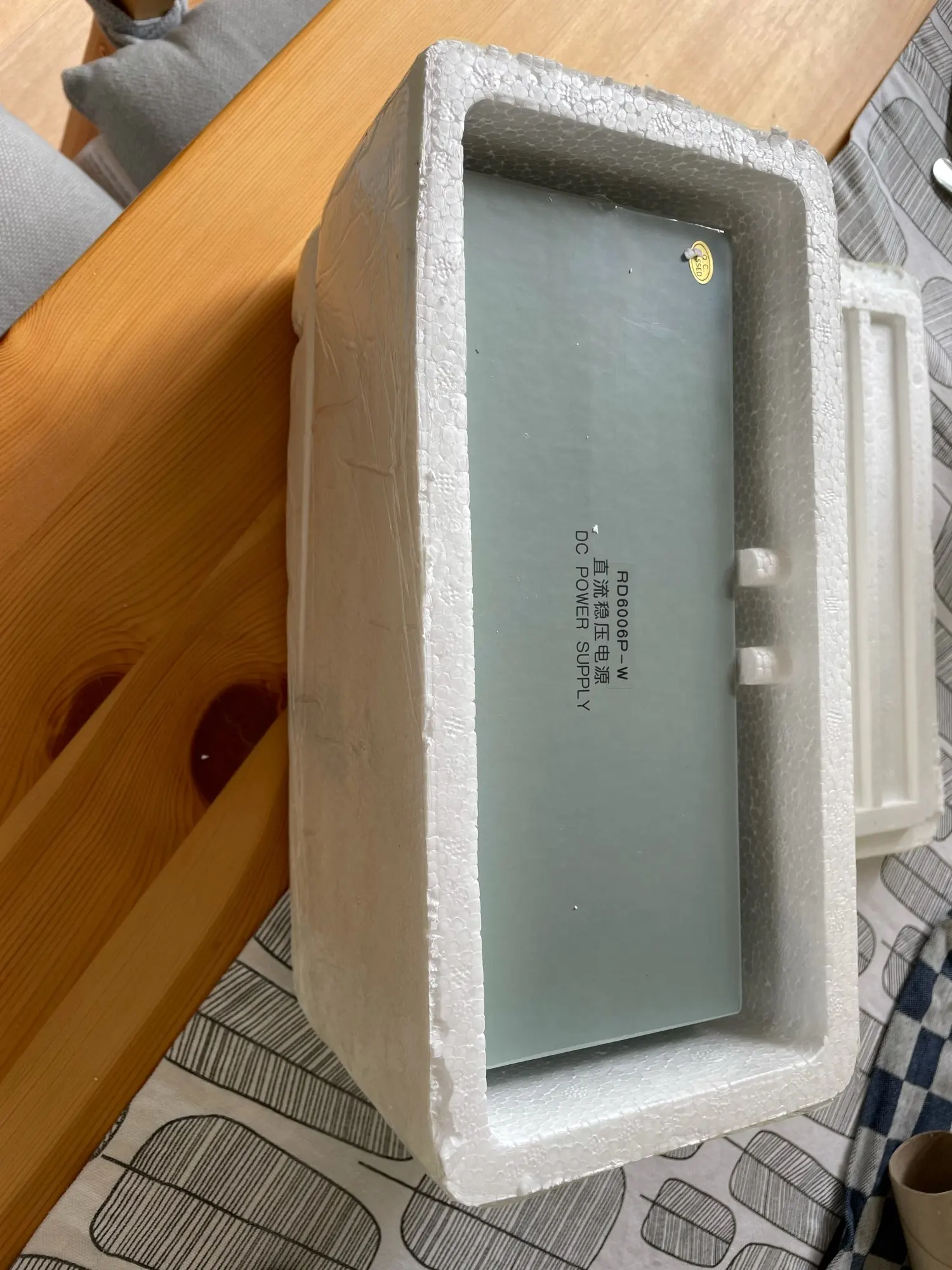

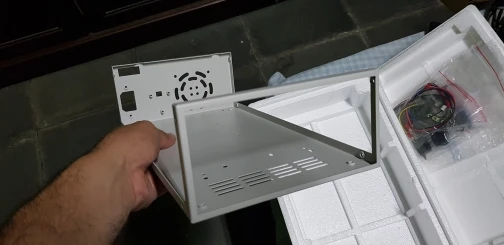

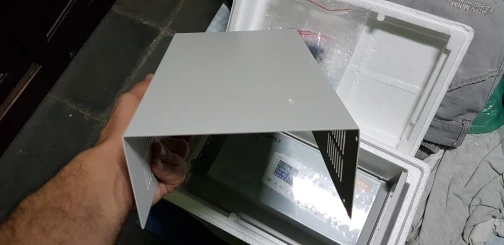

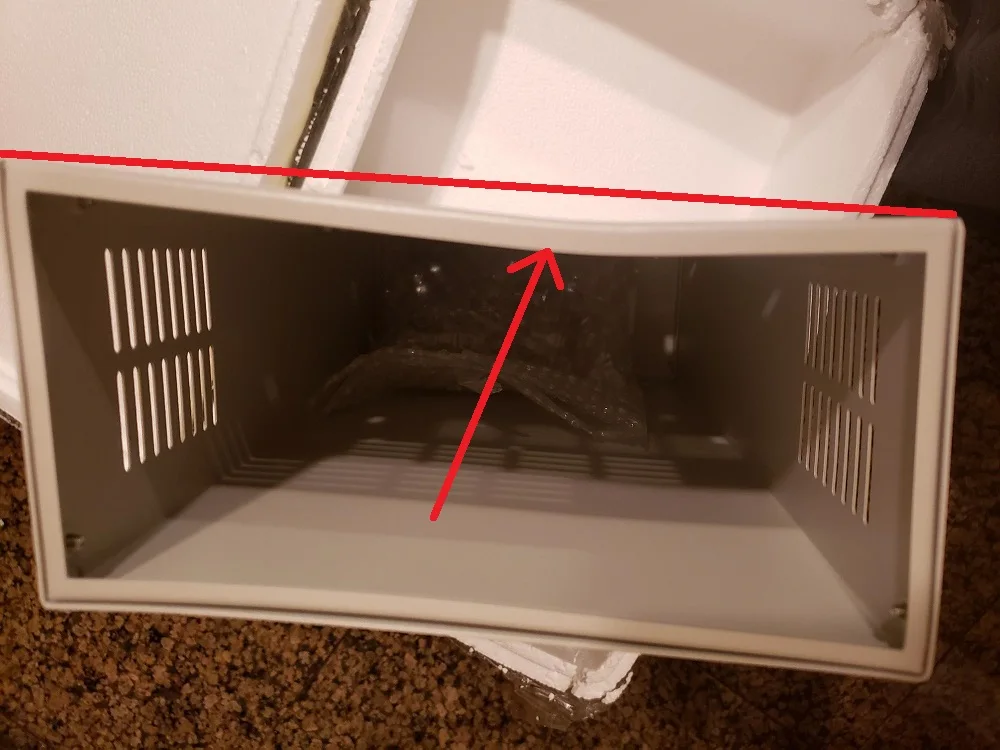

6,Для S400 чехол, длительная доставка,Может бытьЧехол сбоку будет немногоДеформация (как на картинке), вы можете использовать свою руку для регулировки, это нормально, если вы против этого, пожалуйста, прекратите покупку.

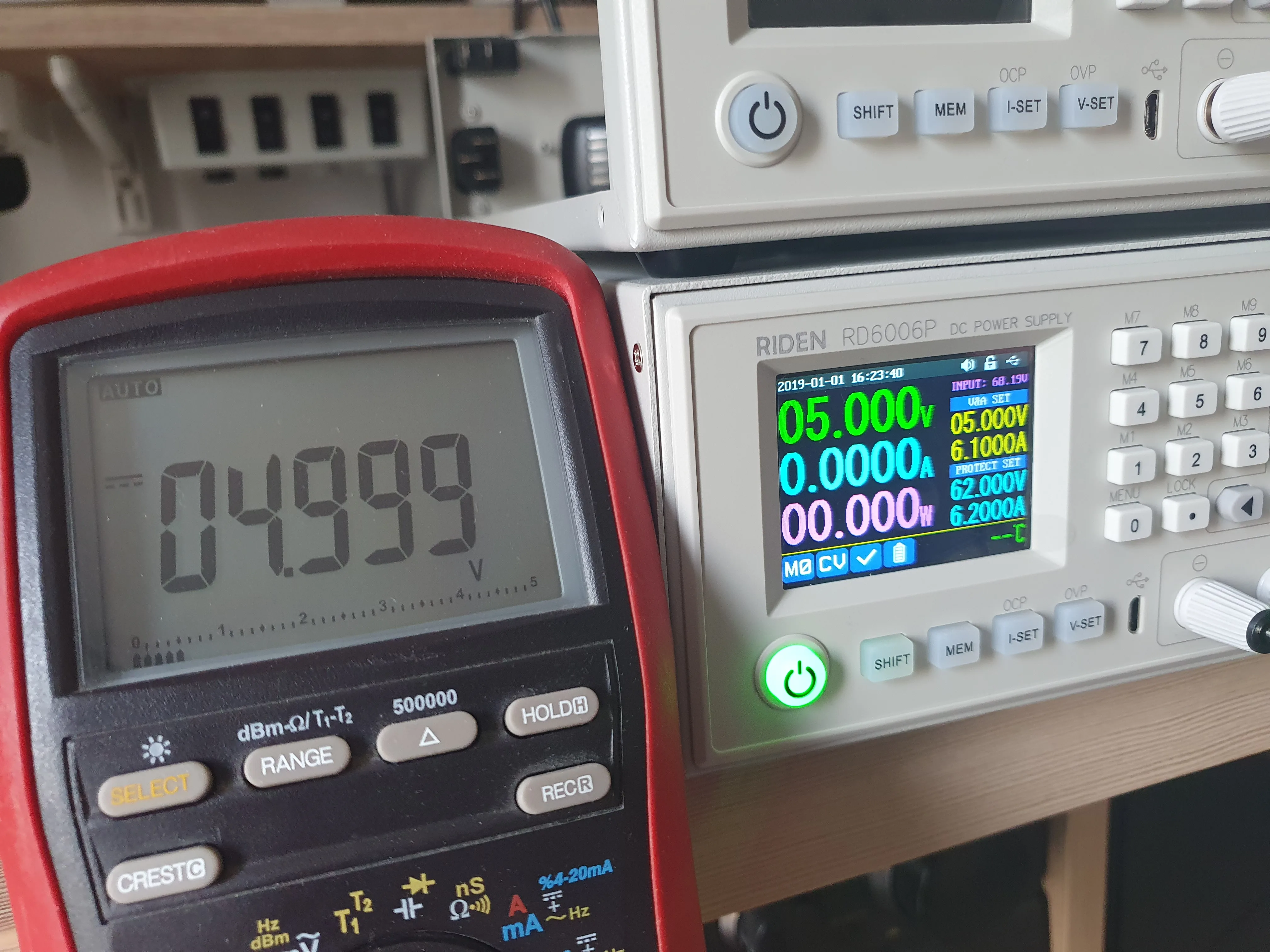

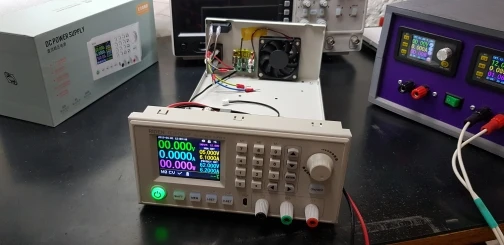

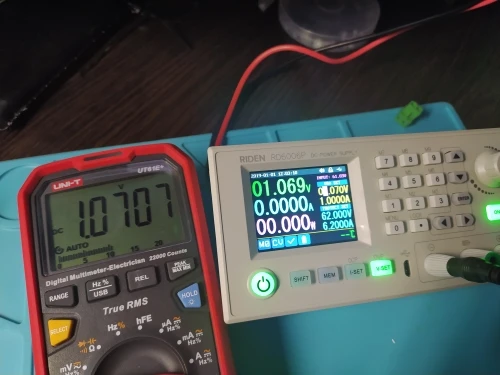

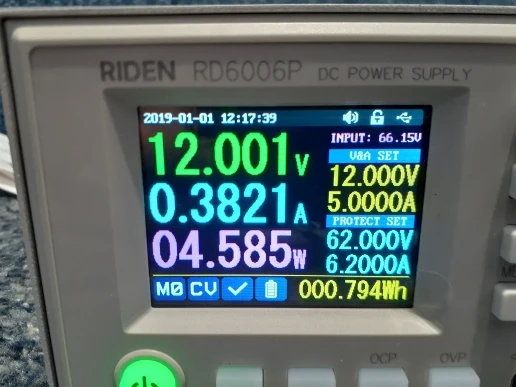

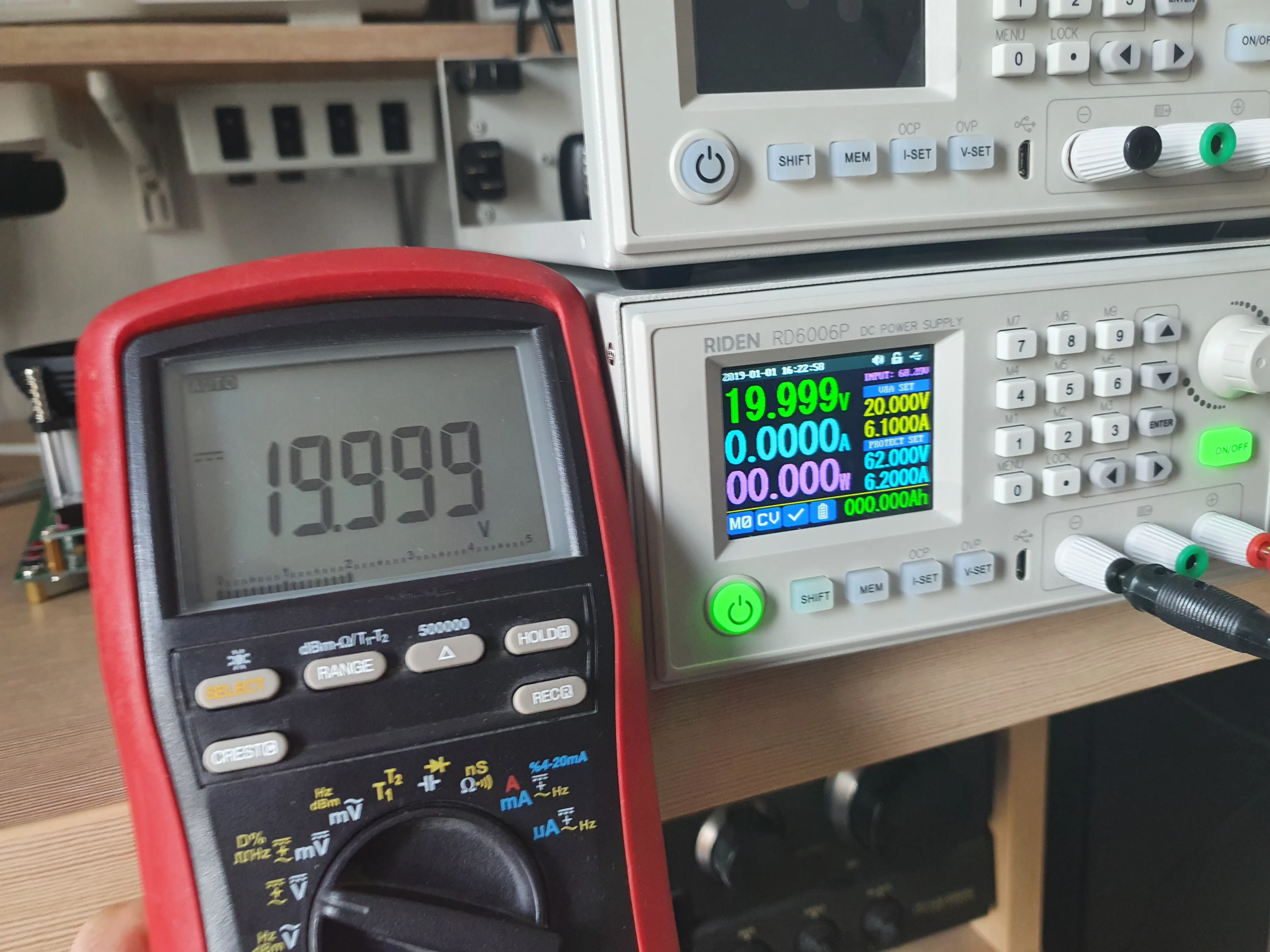

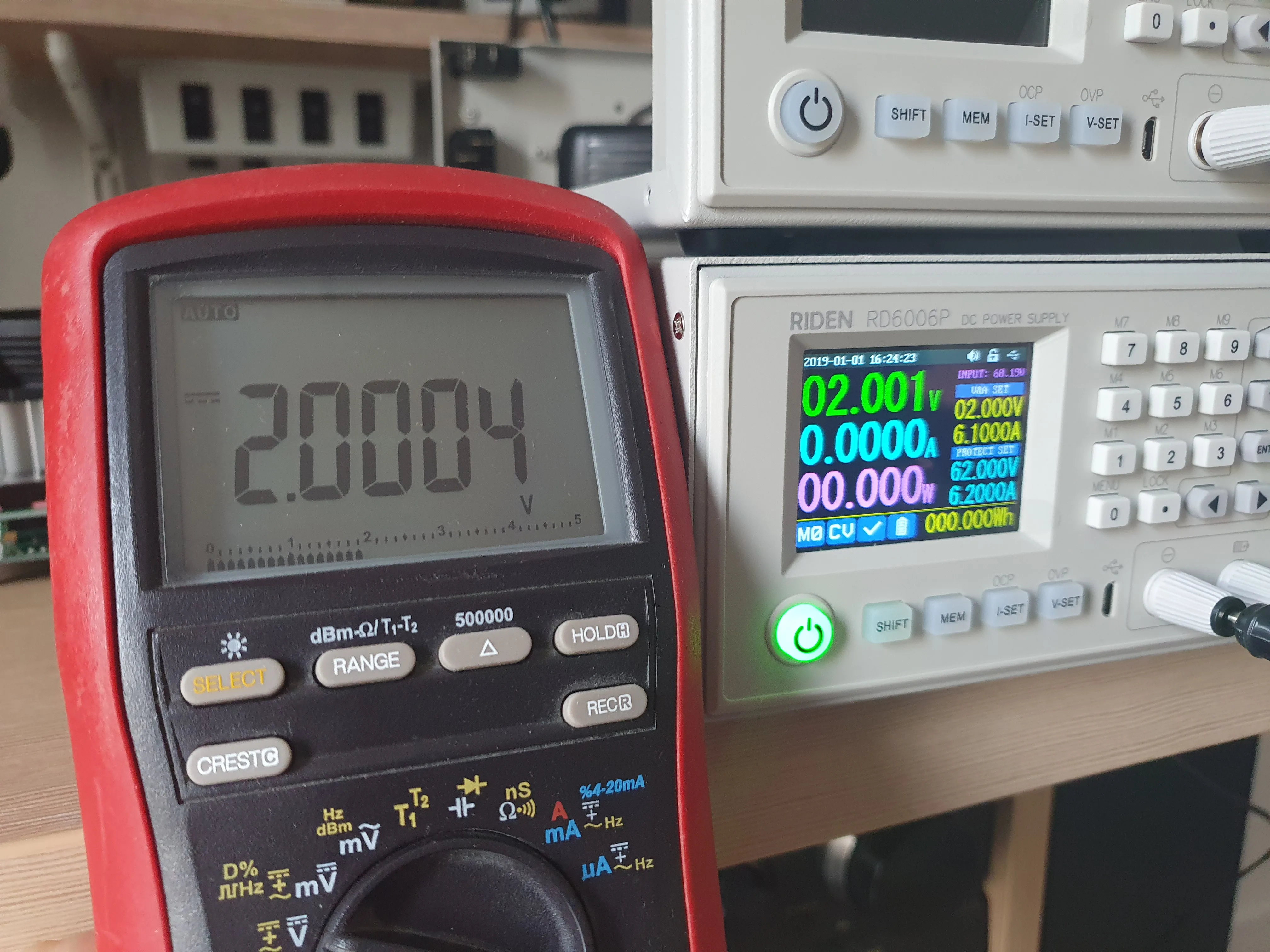

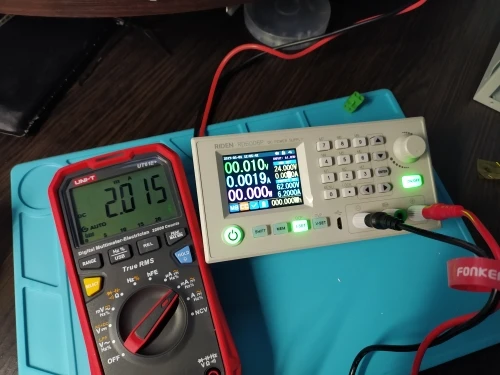

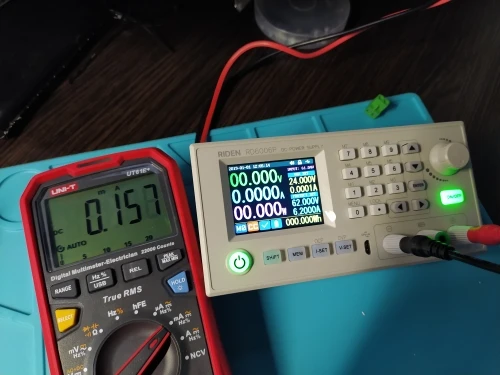

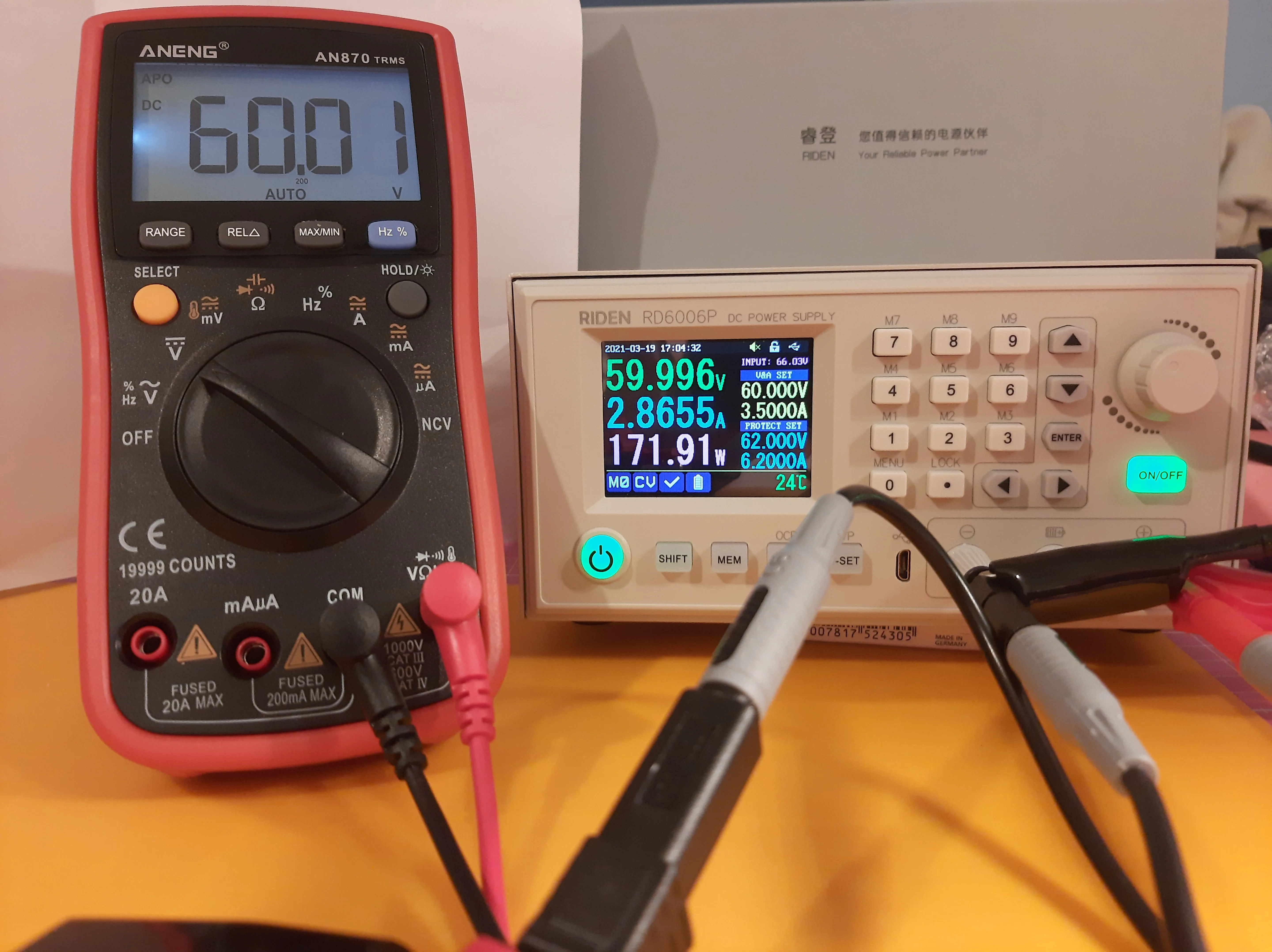

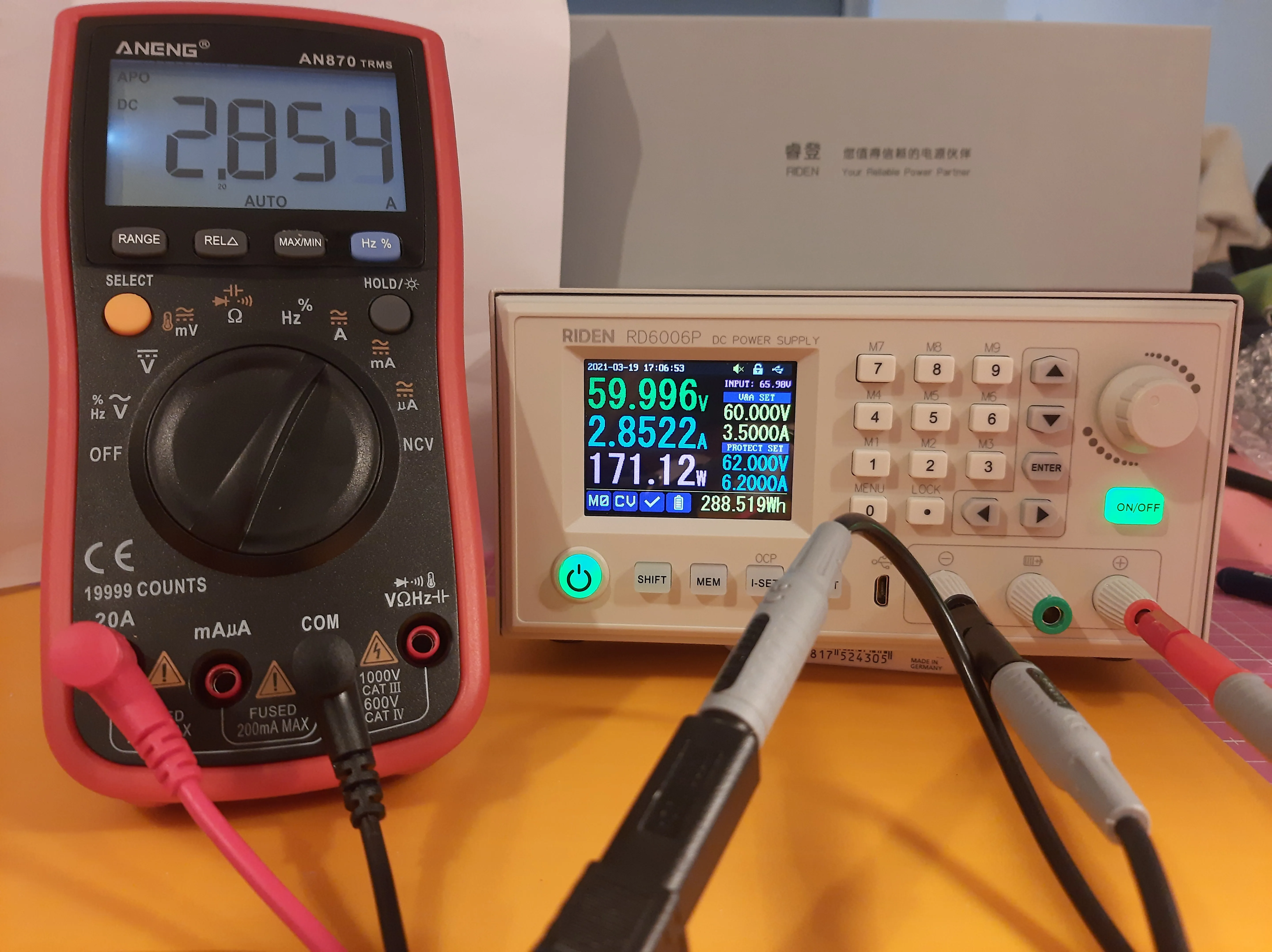

7, мы покажем некоторые данные, которые вы хотите увидеть о RD6006P,Фактические данные измерений: Проверка точности, Проверка эффективности и испытание пульсации:Https://youtu.be/ZncOU4eSjvk

8. Если RD6006P-W может подключиться к точке доступа, разделяемой на мобильный телефон, но не может подключиться к маршрутизатору, вам нужно отключить изоляцию клиента/изоляцию AP и функцию WMM.

9. Установите Устройство в правильном направлении

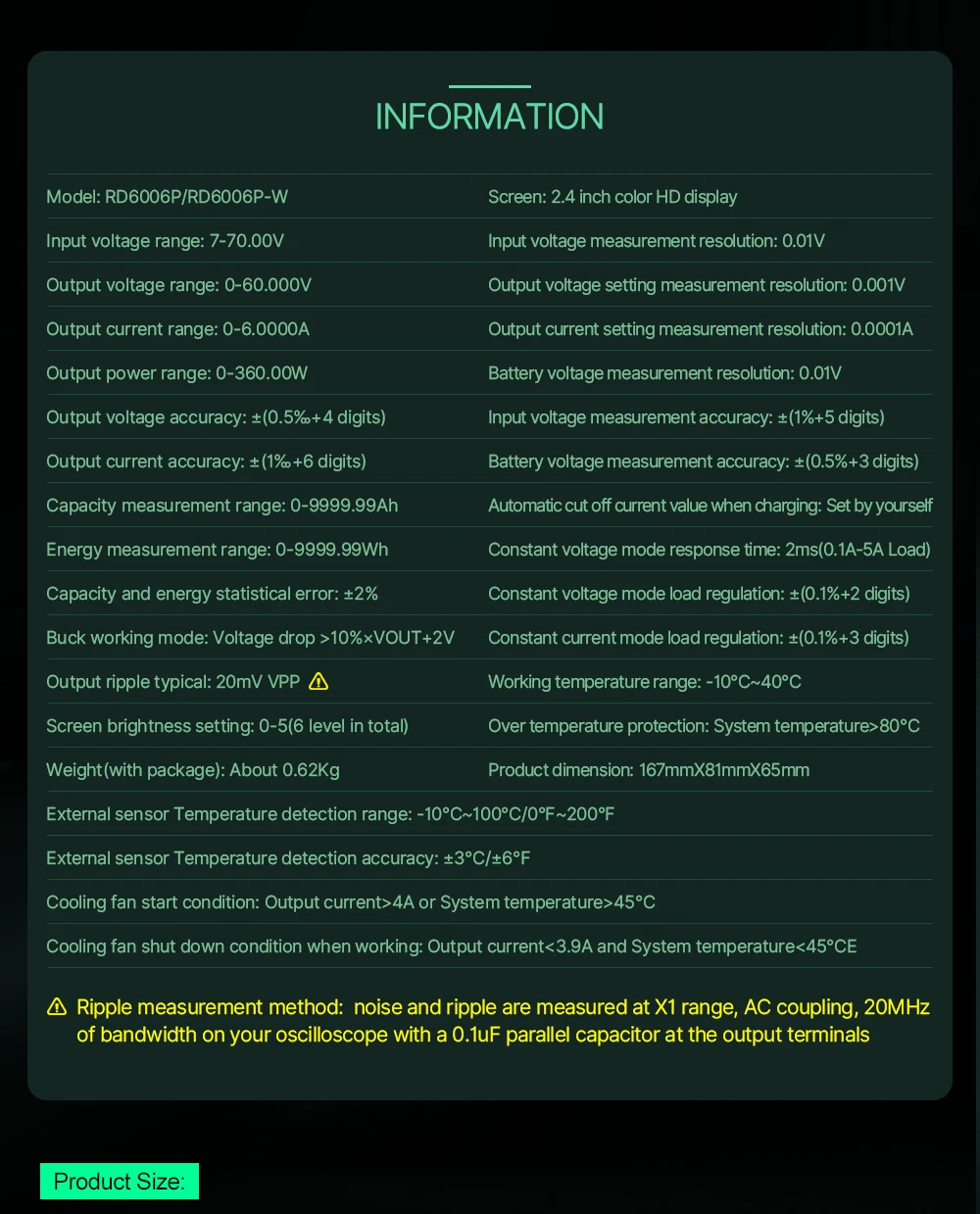

Технические параметры

Модель

RD6006P

RD6006P-W

RD6006

RD6006W

Диапазон входного напряжения

7-70,00 в

6-70,00 в

Диапазон выходного напряжения

0-60,000 в

0-60,00 в

Диапазон выходного тока

0-6.0000A

0-6.000A

Диапазон выходной мощности

0-360,00 Вт

0-360,0 Вт

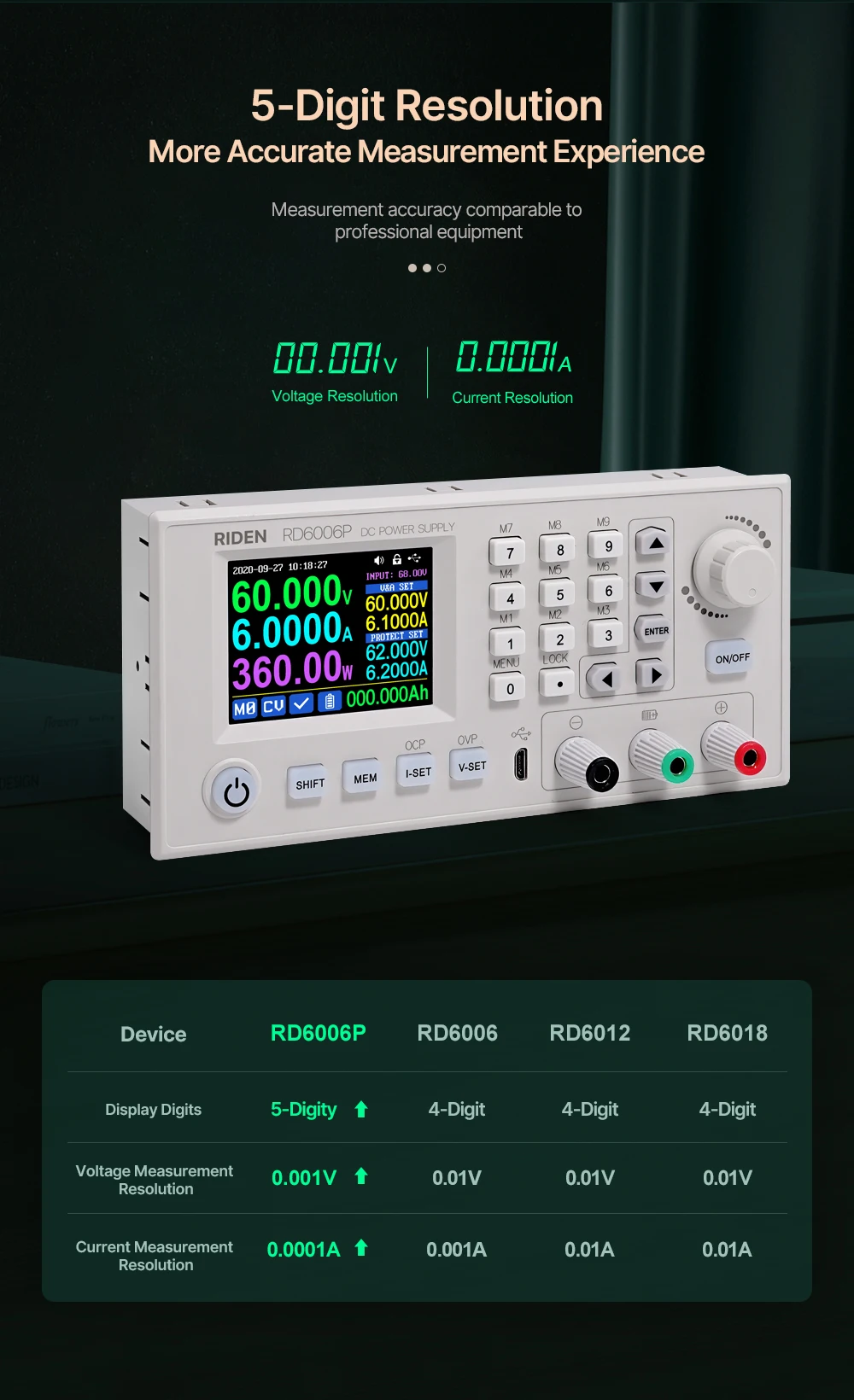

Разрешение измерения входного напряжения

0,01 V

Разрешение измерения выходного напряжения

0,001 в

0,01 V

Разрешение измерения исходного тока

0.0001A

0.001A

Разрешение измерения напряжения батареи

0,01 V

Точность измерения входного напряжения

±(1% + 5 цифр)

Точность выходного напряжения между настройками и измерениями

± (0,5 ‰ + 4 знака после запятой)

±(0.3% + 3 цифры)

Outputcurrentaccuracyмежду установкой и измерением

±(1 ‰ + 6 цифр)

±(0.5% + 5 цифр)

Точность измерения напряжения батареи

±(0.5% + 3 цифры)

±(0.5% + 3 цифры)

Автоматическое отключение currenthvalueпри зарядке

Комплект самостоятельно

10 мА

Выходная рябь типичная

20 мВ VPPNote①

100 мВ VPP

Диапазон рабочих температур

-10 ℃ ~ 40 ℃

Диапазон обнаружения температуры внешнего датчика:

-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉

Точность обнаружения температуры внешнего датчика:

± 3 ℃/± 6 ℉

Постоянное напряжение умеренное время

2 мс (нагрузка 0.1A-5A)

Регулирование нагрузки в режиме постоянного напряжения

±(0.1% + 2 цифры)

Регулирование нагрузки в режиме постоянного тока

±(0.1% + 3 цифры)

Диапазон измерения емкости

0-9999.99Ah

Диапазон измерения энергии

0-9999.99Wh

Статистическая погрешность емкости и энергии

± 2%

Buckworkingmode

Падение напряжения> 10% * VOUT + 2V

Падение напряжения> 1 в и> 10%

Состояние запуска охлаждающего вентилятора

Выходной ток> 4A или температура системы> 45 ℃

Выходное напряжение> 40 в или выходной ток> 4A или

Температура системы> 45 ℃

Вентилятор охлаждения выключен при работе

Выходной ток <3.9A и температура системы <45 ℃

Выходное напряжение <40 В и выходной ток <3.9A и температура системы <45 ℃

Защита от перегрева

Температура системы> 80 ℃

Настройка яркости экрана

0-5(6 уровней)

Экран

2,4 дюймов цветной HD дисплей

Вес (с посылка)

Около 0,62 кг

Около 0,58 кг

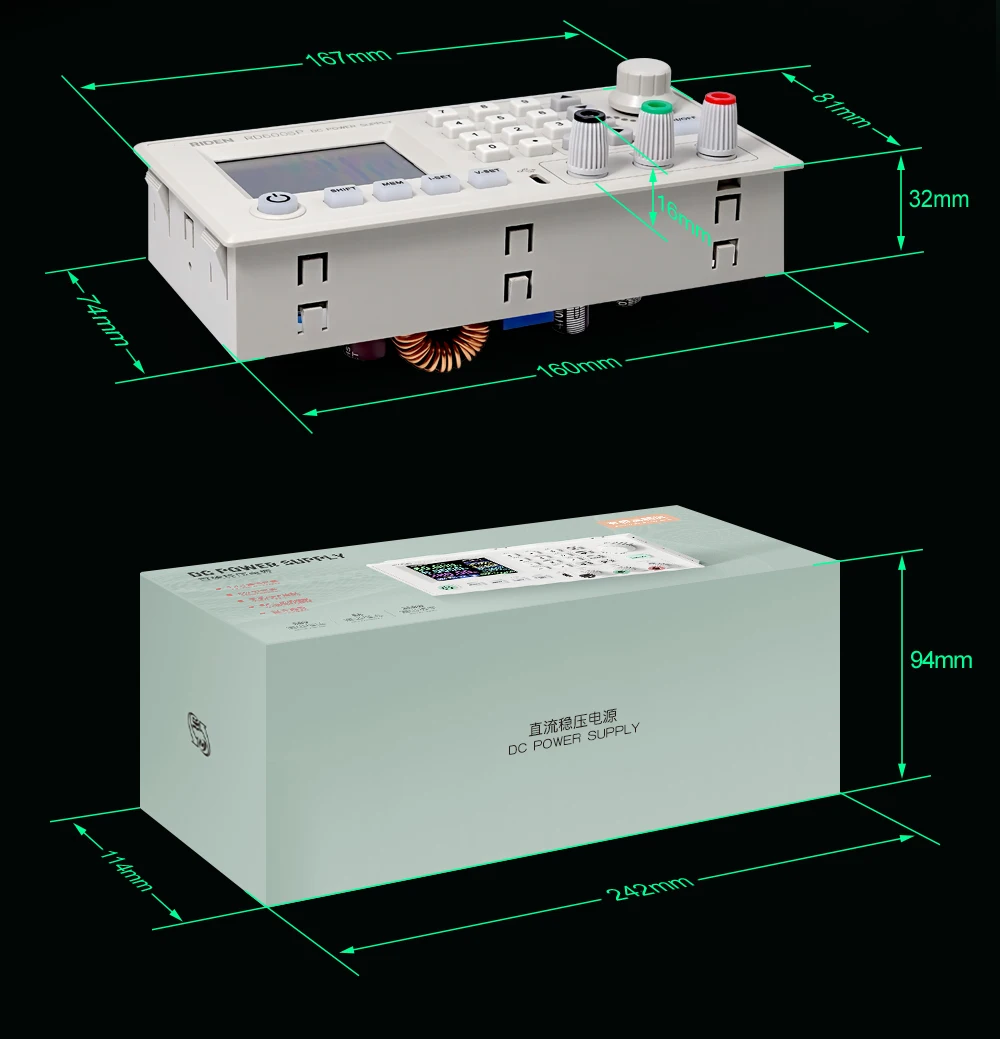

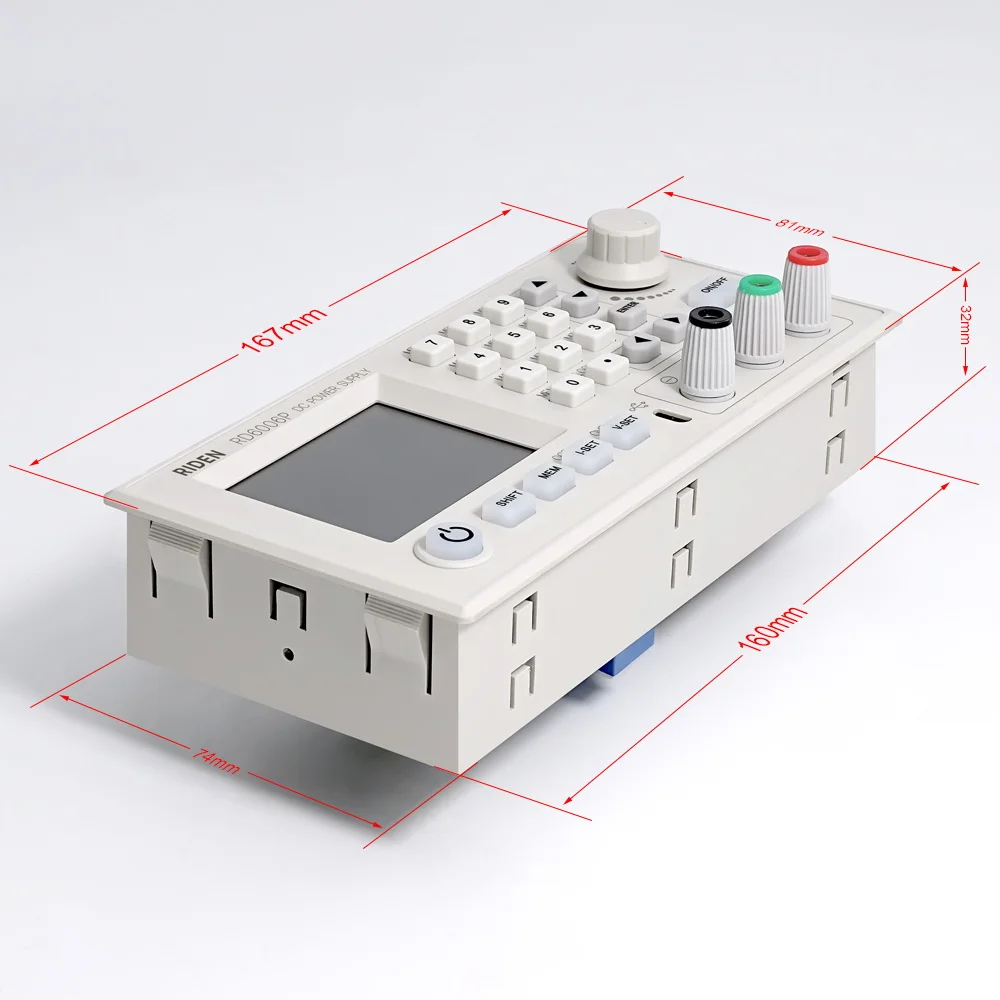

Размер продукта

167*81*65 мм

Поддержка USB связи

Да

Да

Поддержка Wi-Fi связи

Нет

Да

Нет

Да

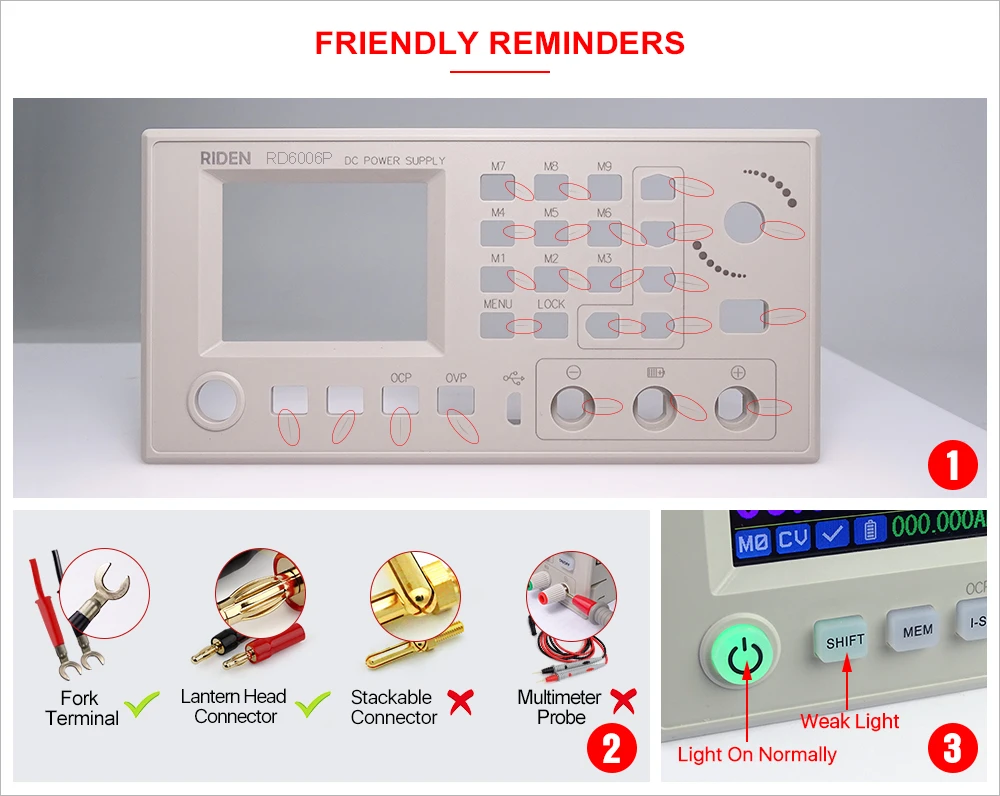

1. На процесс литья под давлением, есть небольшие следы на кнопках отверстий корпуса. Его трудно найти в нормальном использовании. Его можно найти под светильник (корпус не является ремеслом, не слишком придирчивым). Как показано на рисунке 1, если вы заботитесь, пожалуйста, не покупайте этот товар

2. Рекомендуется использовать клеммные кабели вилки или головные кабели фонаря в качестве выходных кабелей, и вы не можете использовать Штабелируемый разъем (это может привести к плохой контакт). Никогда не вставляйте датчики для мультиметра на клеммы (это повредит клеммы). Как показано на картинке 2

3. Когда светильник кнопки включен, когда окружающая среда темная, будет обнаружено, что прилегающие кнопки имеют слабый светильник, нормальное использование не имеет эффекта. Как показано на рисунке 3

Постоянное напряжение и постоянное напряжение постоянного тока

Модель: RD6006P

Дата: 2021.2.20

Уважаемые пользователи, спасибо за покупку постоянного напряжения постоянного тока источника питания, произведенного Hangzhou Ruideng Technology Co., Ltd. Чтобы вы могли узнать больше о полной функции этого продукта, получите лучший опыт и избегайте неправильного использования. Пожалуйста, внимательно прочитайте эту инструкцию перед использованием. Сохраните его для справки в будущем.

Примечание: Эта инструкция соответствует прошивке V1.34, страница и операция могут отличаться в разных версиях прошивки, пожалуйста, обратите внимание при использовании. Мы рекомендуем вам загрузить последнюю прошивку для лучшего опыта.

Модель

RD6006P

RD6006P-W

Диапазон входного напряжения

7-70,00 в

Диапазон выходного напряжения

0-60,000 в

Диапазон выходного тока

0-6.0000A

Диапазон выходной мощности

0-360,00 Вт

Разрешение измерения входного напряжения

0,01 V

Разрешение измерения выходного напряжения

0,001 в

Разрешение измерения исходного тока

0.0001A

Разрешение измерения напряжения батареи

0,01 V

Точность измерения входного напряжения

±(1% + 5 цифр)

Точность выходного напряжения между настройками и измерениями

± (0,5 ‰ + 4 знака после запятой)

Outputcurrentaccuracyмежду установкой и измерением

±(1 ‰ + 6 цифр)

Точность измерения напряжения батареи

±(0.5% + 3 цифры)

Автоматическое отключение currenthvalueпри зарядке

Комплект самостоятельно

Выходная рябь типичная

20 мВ VPPNote①

Диапазон рабочих температур

-10 ℃ ~ 40 ℃

Диапазон обнаружения температуры внешнего датчика:

-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉

Точность обнаружения температуры внешнего датчика:

± 3 ℃/± 6 ℉

Постоянное напряжение умеренное время

2 мс (0.1A-5ALoad)

Регулирование нагрузки в режиме постоянного напряжения

±(0.1% + 2 цифры)

Регулирование нагрузки в режиме постоянного тока

±(0.1% + 3 цифры)

Диапазон измерения емкости

0-9999.99Ah

Диапазон измерения энергии

0-9999.99Wh

Статистическая погрешность емкости и энергии

± 2%

Buckworkingmode

Падение напряжения> 10% * Выход + 2 в

Состояние запуска охлаждающего вентилятора

Выходной ток> 4Aor температура системы> 45 ℃

Вентилятор охлаждения выключен при работе

Выходной ток <3,9 Aand температура системы <45 ℃

Защита от перегрева

Температура системы> 80 ℃

Настройка яркости экрана

0-5(6 уровней)

Экран

2,4 дюймов цветной HD дисплей

Вес (с посылка)

About0.62кг

Размер продукта

167*81*65 мм

Поддержка USB связи

Да

Поддержка Wi-Fi связи

Нет

Да

Примечание ①:

Пульсация метод измерения: с функциями снижения уровня шума и пульсации измеряются на X1 диапазон, переменный ток, муфта, полосе 20 MГц на вашем осциллограф с 0,1 мкФ параллельный конденсатор с алюминиевой крышкой на выходные клеммы

1,2 функция ядра

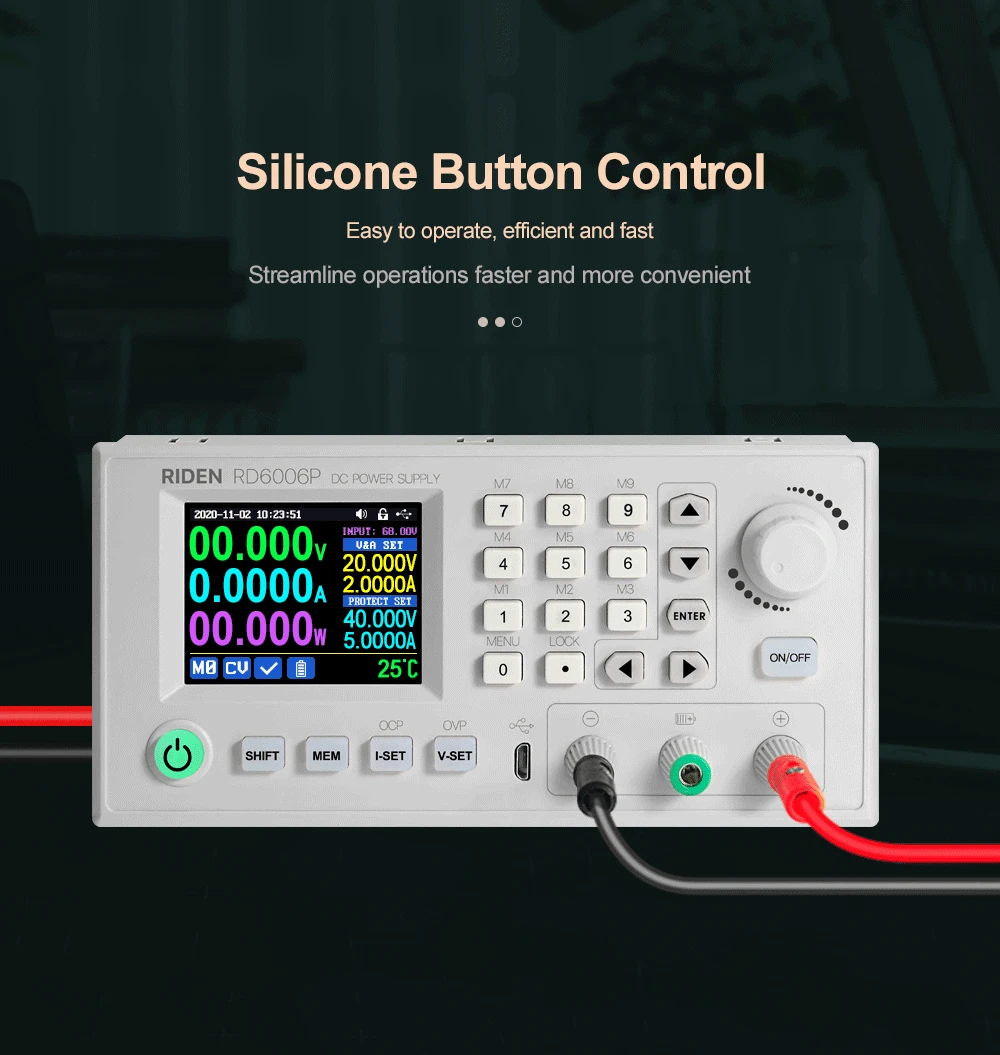

· Клавиатура + кодировщик потенциометра комбинированная регулировка

· 10 групп данных для хранения и вызова

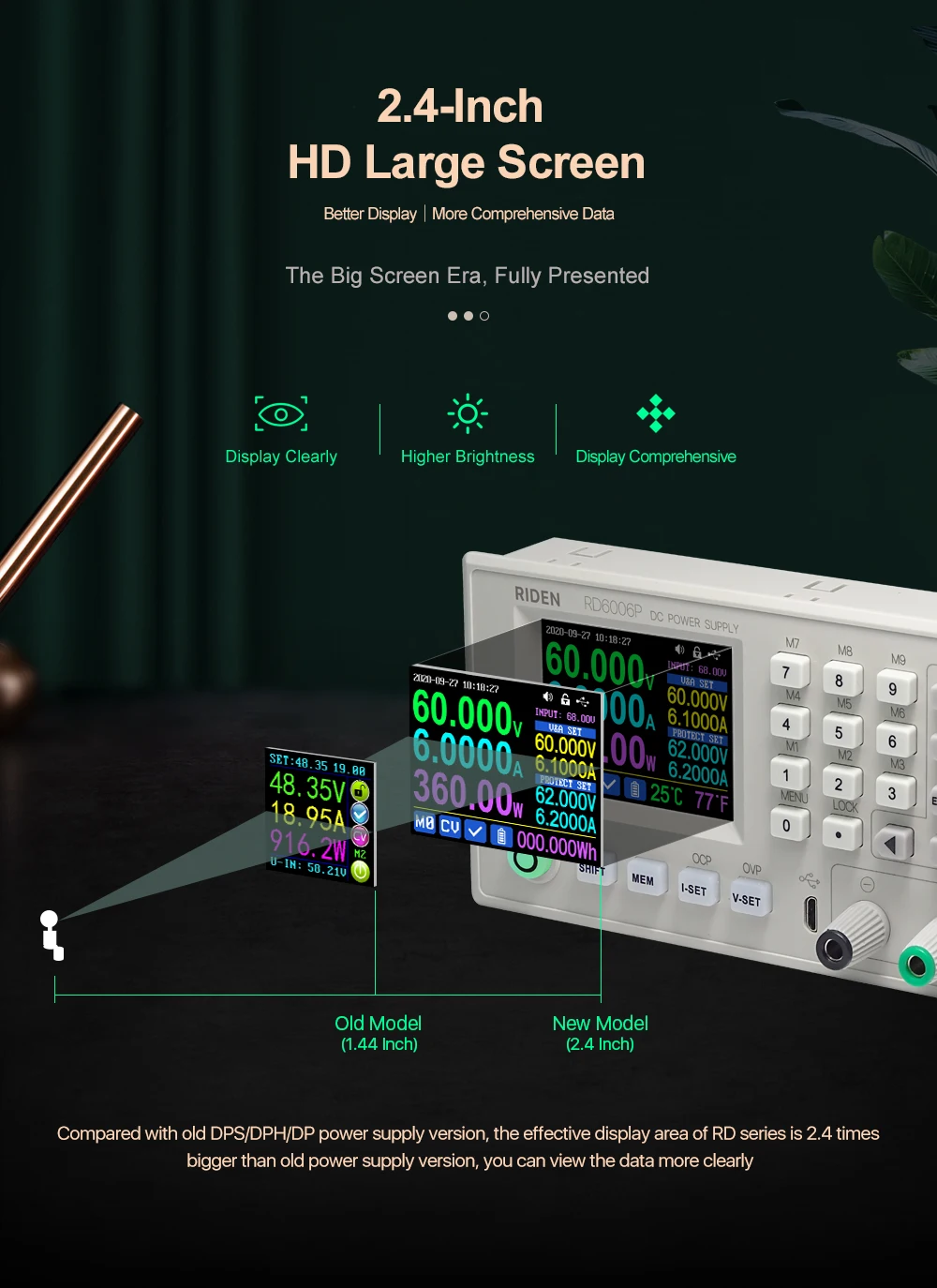

· 2,4 дюймов HD цветной дисплей

· Разъем для зарядки аккумулятора

· Обновление прошивки, поддержка дополнительных функций позже

· Совершенно новое программное обеспечение для ПК

· Поддержка Wi-Fi связи (RD6006P-W)/USB связи

· Поддержка приложения Android/ IOS

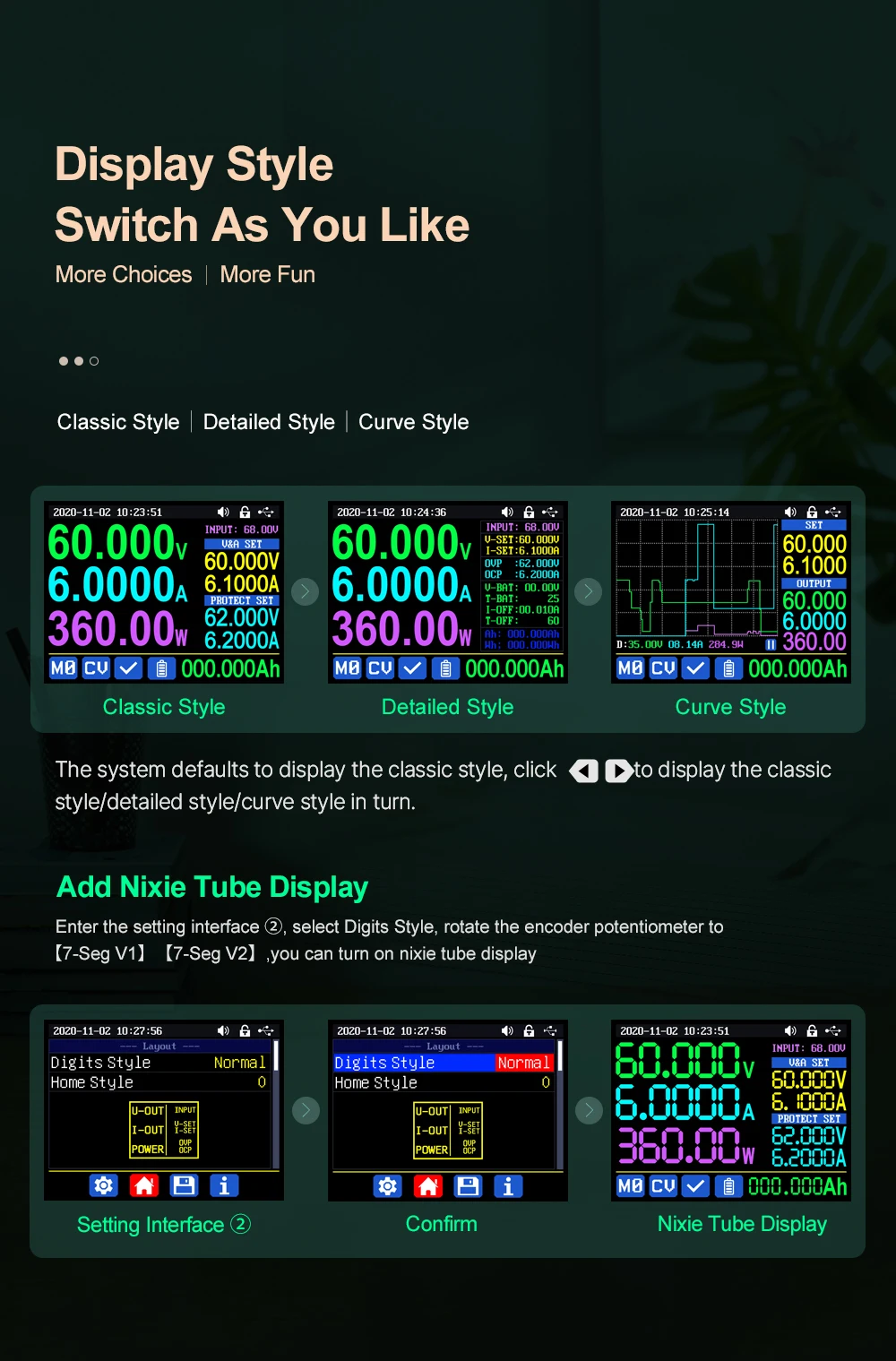

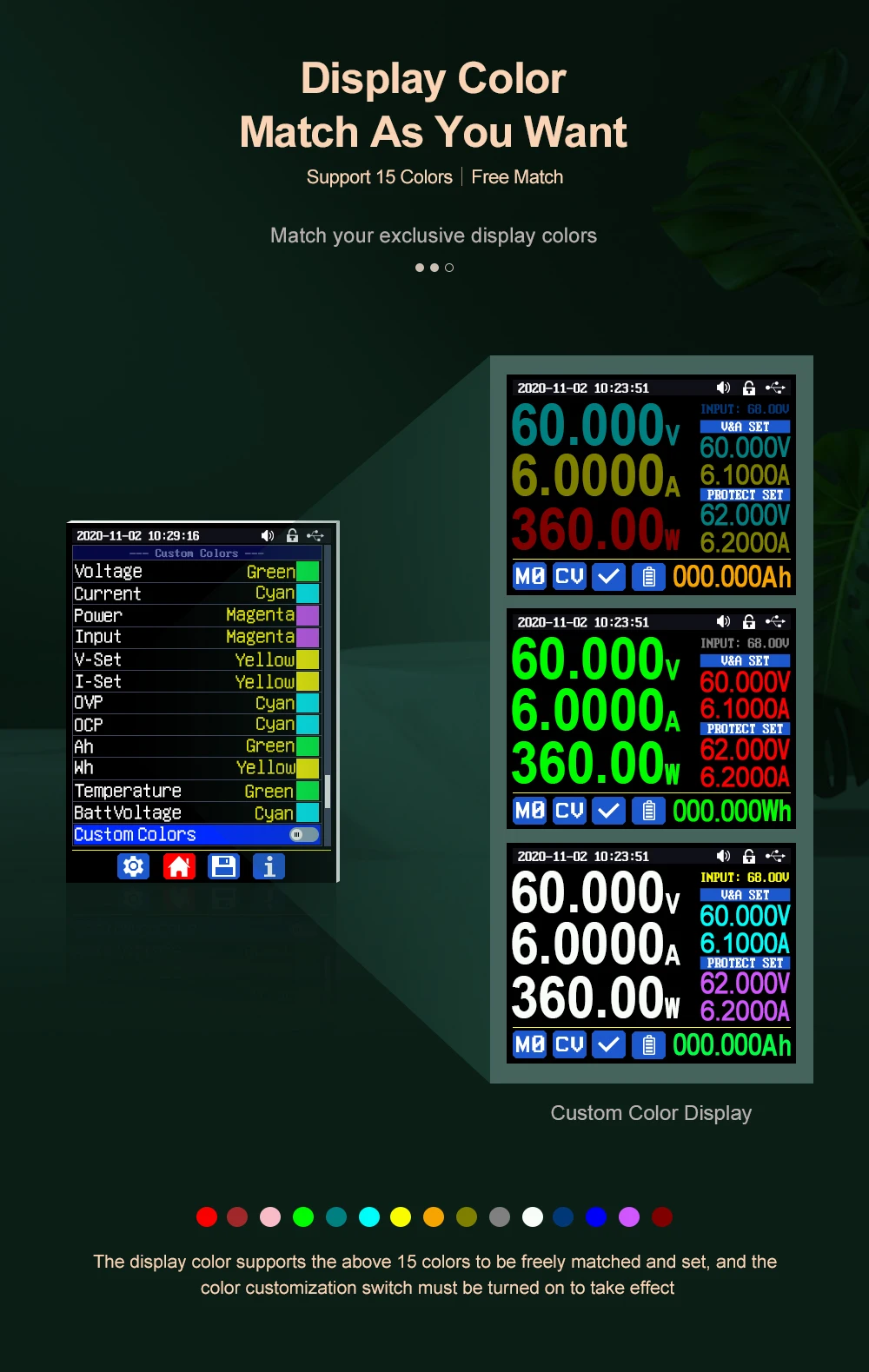

· Поддержка нескольких интерфейсов отображения

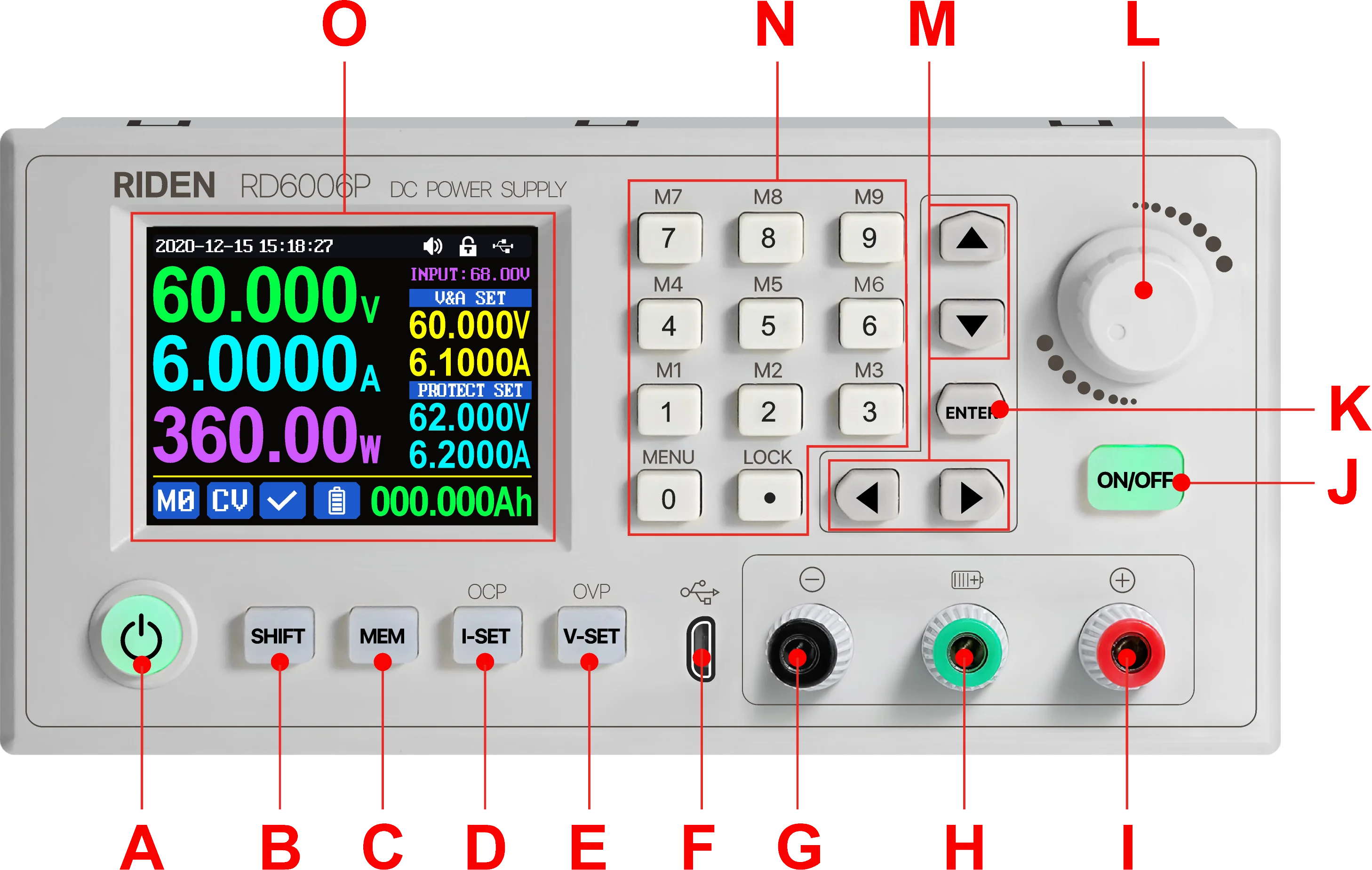

A: Кнопка питания

B: кнопка переключения секунд

C: кнопка быстрого хранения

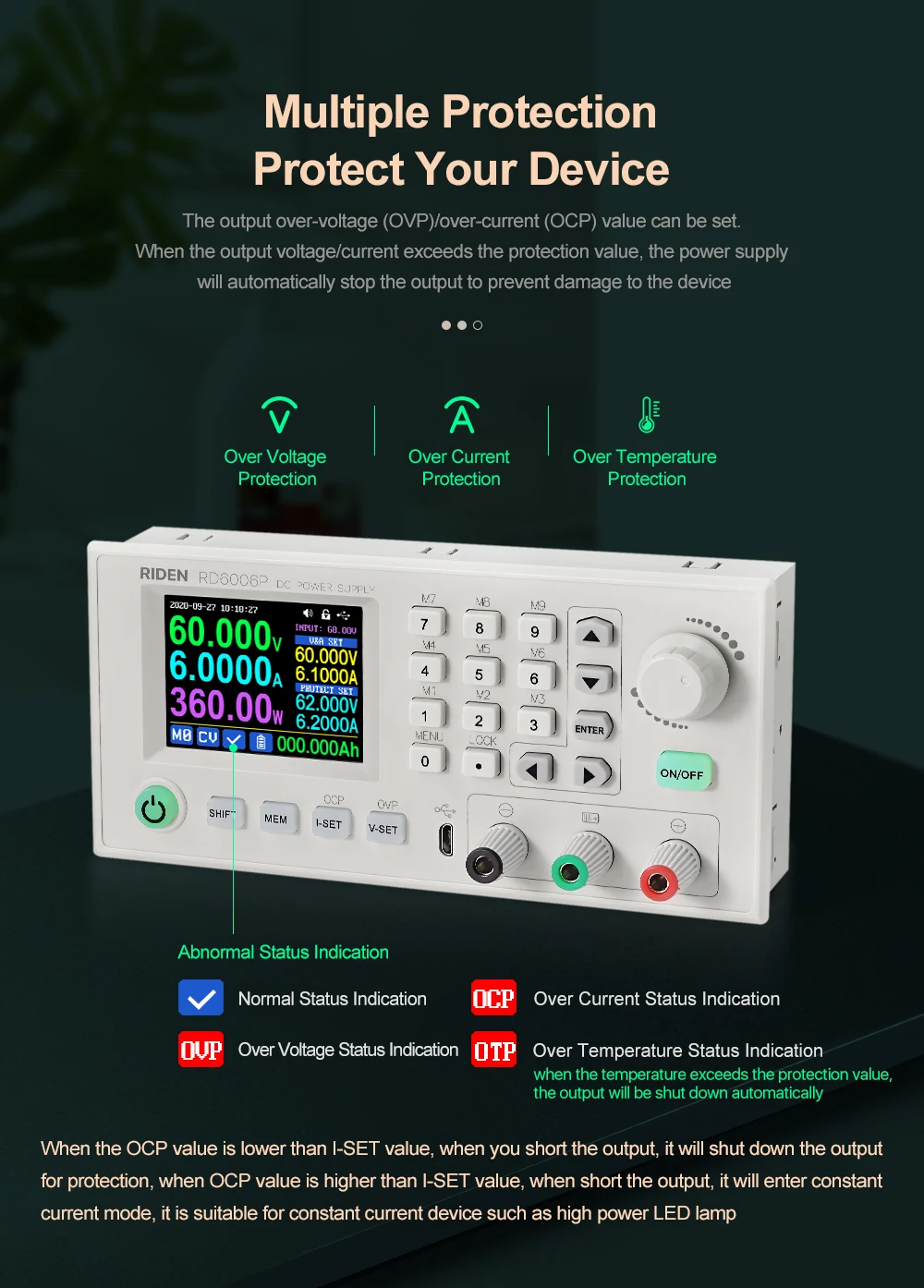

D: Настройка защиты от тока/перегрузки по току

E: Настройка напряжения/защиты от перенапряжения

F: Micro USBport

G: выход источника питания negativeterminal/

Negativeterminal для зарядки аккумулятора

H: зарядное устройство для аккумулятора

(Специализированный терминал для зарядки аккумулятора)

I: выход источника питания poitiveterminal

J: выходной переключатель

K: Введите/подтвердите buttonencoder

L: кнопка потенциометра/отмены

M: кнопка направления

N: клавиатура

О: экран

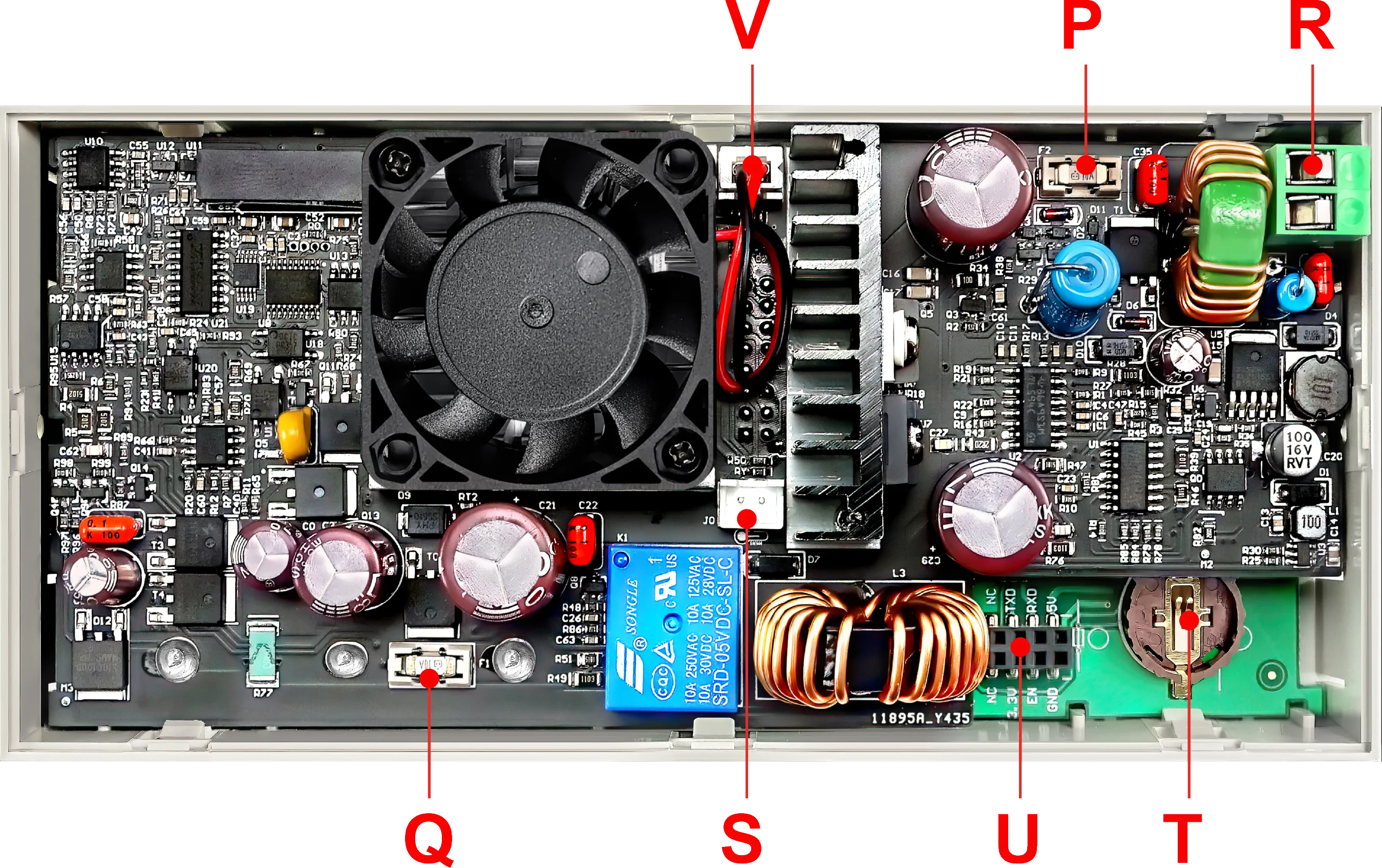

1.3.2 задняя панель

P: входной предохранитель

В: выходной предохранитель

R: входной интерфейс источника питания

S: инте?
