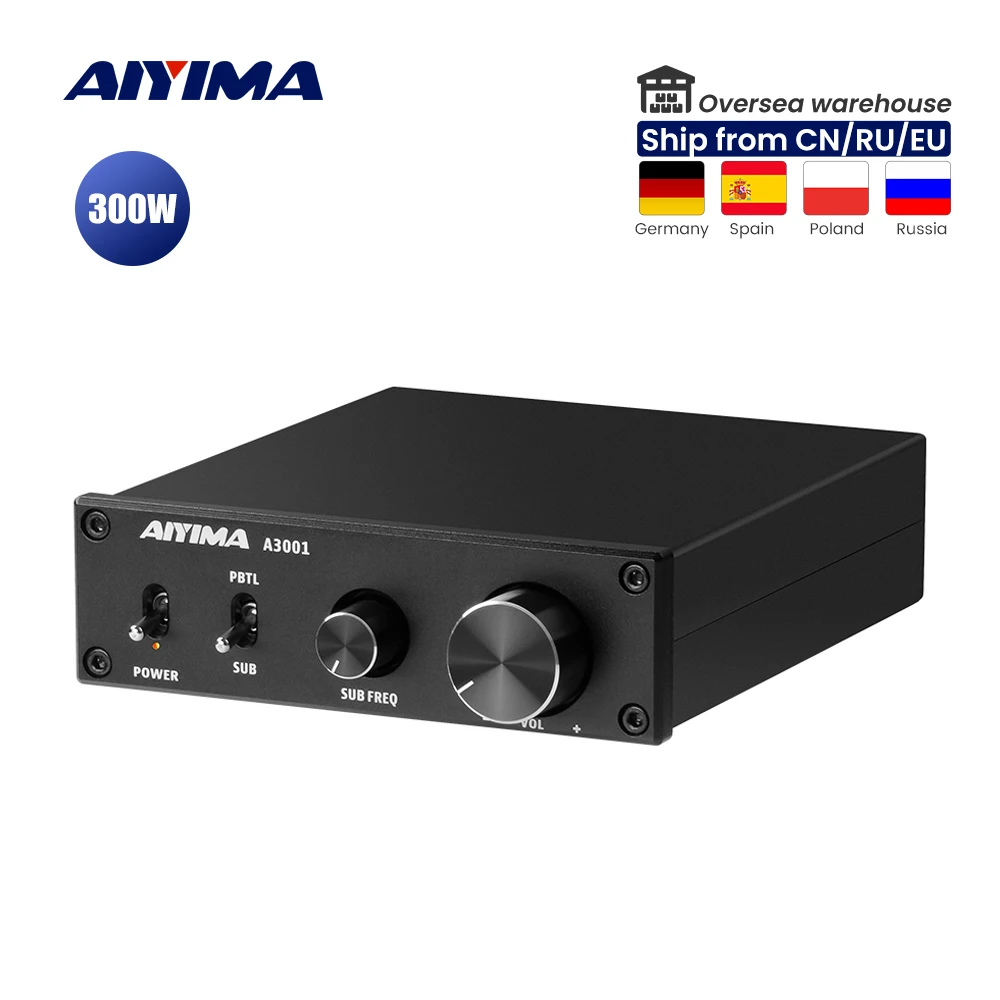

AIYIMA аудио A3001 TPA3255 200 Вт усилитель сабвуфера HIFI моно мощность класса D Цифровой усилитель для пассивного динамика домашнего кинотеатра DIY

Параметры:

Максимальная выходная мощность: 200 Вт * 1 4Ω нагрузка

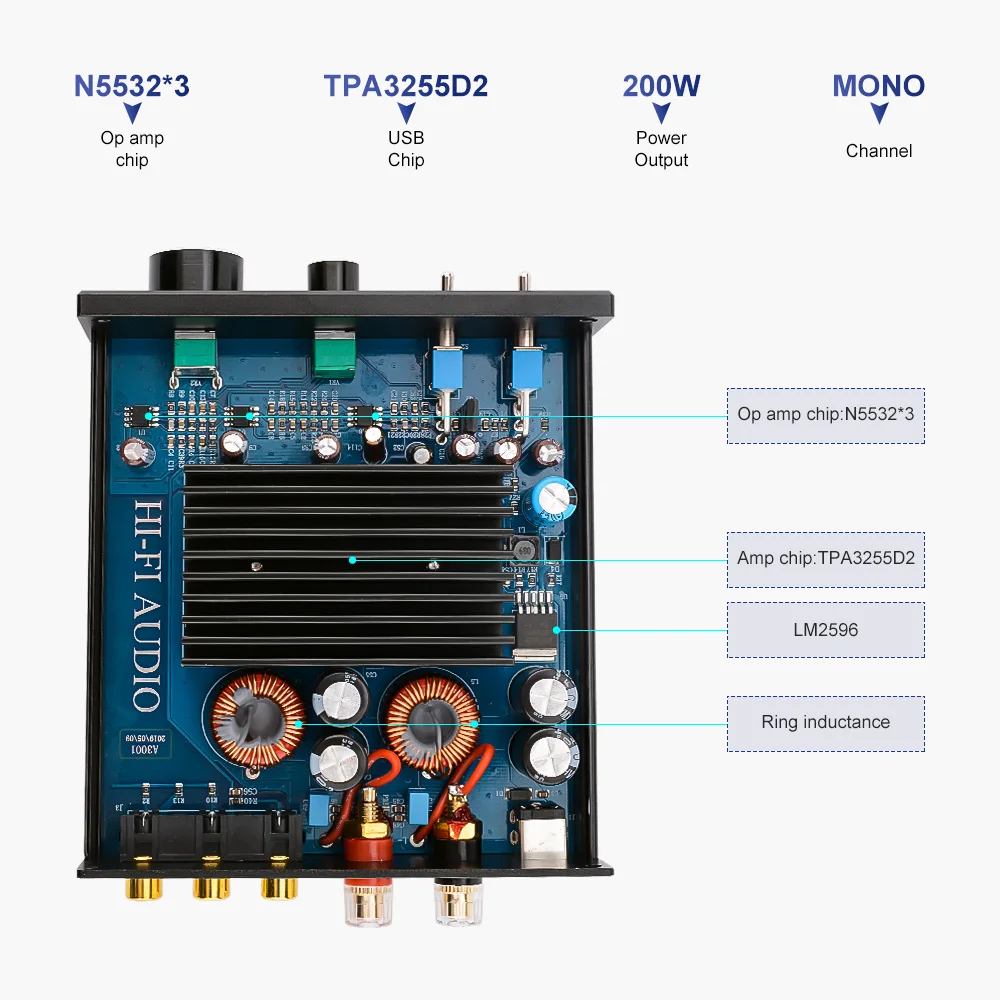

Чип усилителя мощности: TPA3255D2

Чип тона: NE5532

Чип постоянного тока: 2596

Частотная характеристика: 20 Гц-20 кГц (± 3 дБ)

Сопротивление спикера: 4-8Ω

Искажение: 0.03% при выводе 1 Вт

Рабочее напряжение: DC24-35V

Отношение сигнал-шум: ≥ 106 дБ

Входная чувствительность: 0,775 в

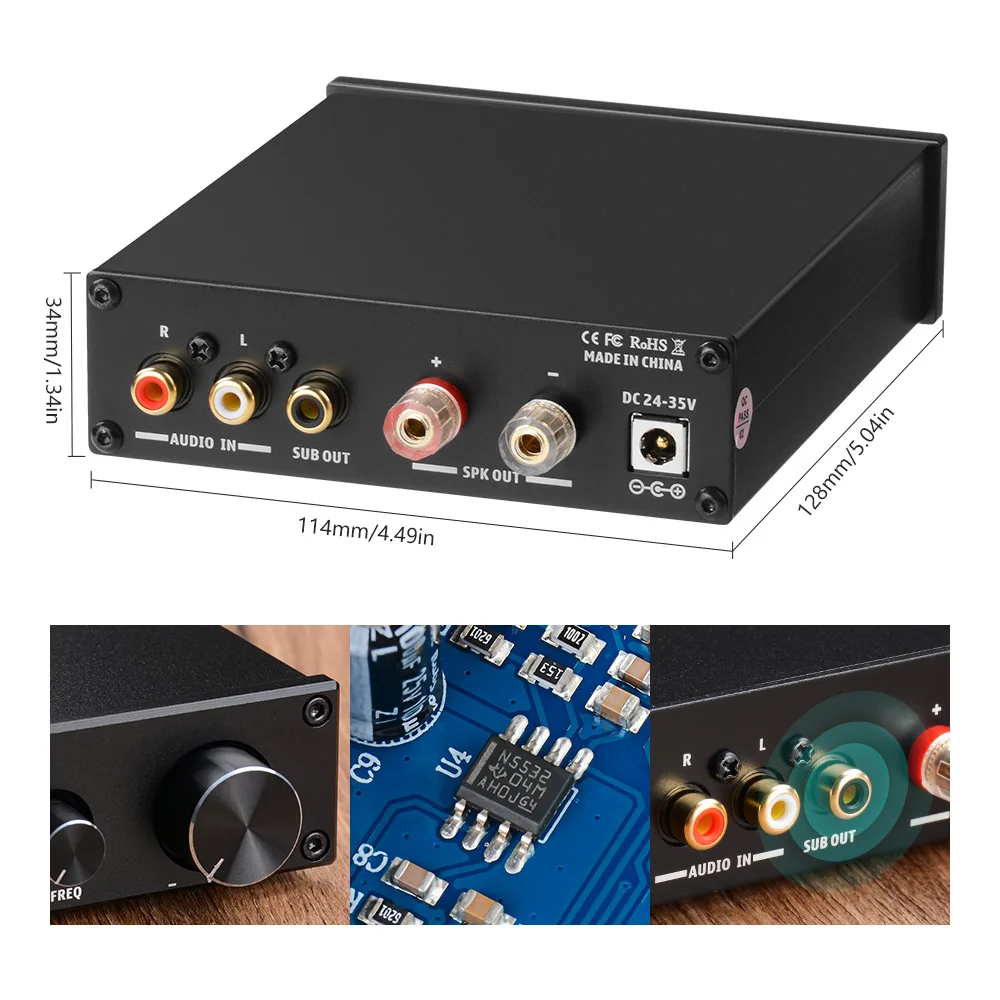

Размеры (Д * Ш * В): 120*117,5*36 мм (без выступающей ручки)

Диапазон регулировки частоты басов: 40-300 Гц

Уклон затухания басов: -12 дБ уклон

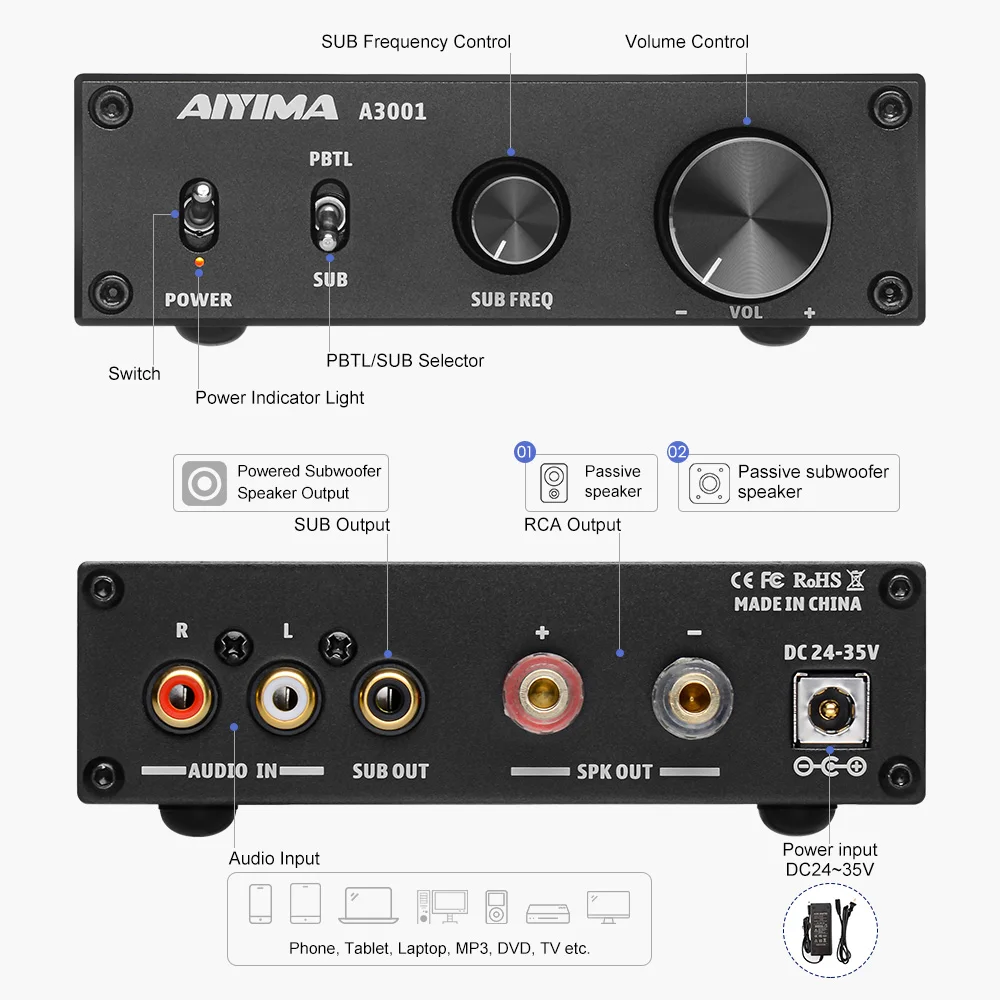

Описание панели:

1. Выключатель питания

2. Индикатор питания

3. Переключатель режима работы Full/bass.

4. Регулятор регулировки частоты (ручка доступна только в басовом режиме)

5. Регулятор громкости (увеличение громкости по часовой стрелке, уменьшение громкости против часовой стрелки)

6. Аудио входной интерфейс (например, CD, DAC декодер, мобильный телефон, телевизор и т. Д., красный на правый вход канала, белый на левый вход канала)

7. Низкочастотный выход (подключен к активному сабвуферу, синхронизированный выход с усилителем)

8. Интерфейс динамика (от красного до положительного, от черного до отрицательного)

9. Интерфейс питания (источник питания постоянного тока не должен превышать 35 в)

Шаги операции:

1. Убедитесь, что ручка VOL является минимальной.

2. Подключите динамик в соответствии с индикацией интерфейса задней панели, обратите внимание на различие между положительным и отрицательным.

3. Подключите источник звука, который вы хотите использовать.

4. Подключите источник питания.

5. Выберите желаемый режим работы

6. Нажмите кнопку питания.

7. Поверните ручку по часовой стрелке, чтобы выбрать желаемый уровень громкости.

8. В режиме SUB частоту обрезания басов можно изменить, регулируя ручку SUB FREQ.

PBTL/SUB переключатель:

Когда ''PBTL/SUB'' переключается на ''SUB'', SPK OUT подключается к пассивному сабвуферу.

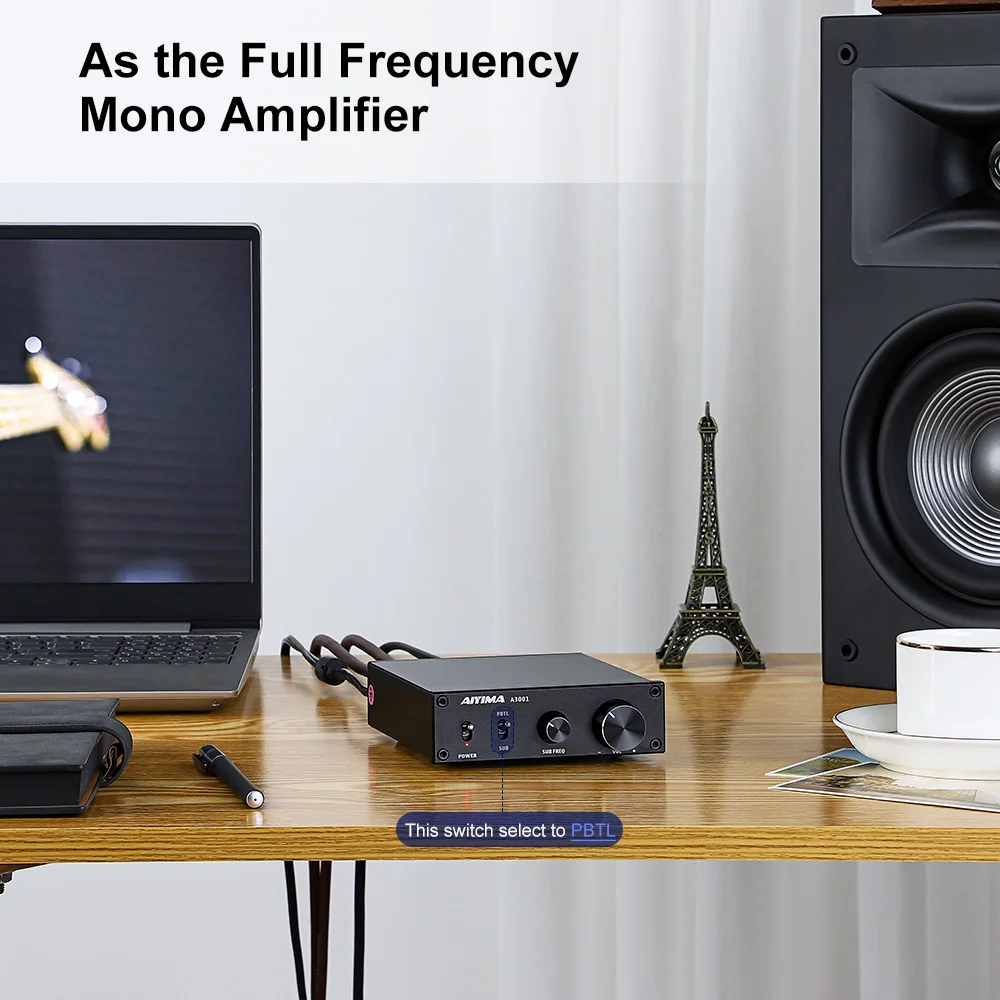

Когда ''PBTL/SUB'' переключается на ''PBTL'', SPK OUT подключается к динамику полного диапазона.

SUBOUT подключен к активному сабвуферу.

Примечание:

1. Не открывайте чехол в конфиденциальном порядке. Неправильное использование может привести к поражению электрическим током.

2. Пожалуйста, используйте импульсный источник питания обычного производителя, в противном случае риск повреждения машины будет поврежден.

3. Не размещайте машину в условиях высокой температуры и высокой влажности.

Посылка включает в себя:

1 * Плата усилителя

1 * Руководство пользователя

1 * Адаптер питания (опционально)

Общая проблема:

В: все мои линии подключены, но нет звукового выхода?

Ответ:

1. Проверьте, включен ли индикатор питания. Если он не горит, нажмите кнопку питания, чтобы включить его. После нажатия кнопки питания Светильник индикатора все еще не светильник. В это время вы можете найти источник питания ноутбука для тестирования, чтобы определить, является ли это неисправность машины или сбой питания.

2. Если светильник индикатора включен, проверьте, находится ли ручка VOL в минимальном состоянии, например, вращение по часовой стрелке в минимальном состоянии.

3. Если оба вышеуказанных устройства являются нормальными, проверьте, является ли устройство, входящее источник звука, приостановлено, отключено или громкость минимальна.

В: почему звук ломается?

О: когда усилитель мощности превышает нормальную выходную мощность, будет большое искажение. В это время вы можете настроить громкость передней фазы или громкость усилителя мощности, чтобы быть нормальным.

В: почему динамик имеет большой ток звука?

О: если вы не используете Оригинальный стандартный источник питания, пожалуйста, замените источник питания перед тестированием. Много источников питания на рынке имеет большой коэффициент помех, который вызовет большой ток звука.

В: почему я не воспроизводлю источник звука после подключения входного кабеля, будет ли у динамика много шума?

Ответ: при использовании сигнальной линии без экранирования будут помехи, входящие в усилитель. Если вам не нравится этот звук, рекомендуется заменить экранированную сигнальную линию или отключить сигнальную линию.

В: Почему мой усилитель не работает некоторое время, а затем работает нормально после отключения на некоторое время?

Ответ: Обычно это защита от перегрева усилителя. Выходная мощность может превысить проектную мощность. В этот момент вы можете понизить громкость и попробовать еще раз.

В: почему громкость устройства не меняется, а источник звука отличается при обращении к различным аудиоисточникам (например, сначала подключить CD, а затем перейти на мобильный телефон)?

Ответ: амплитуда выходного сигнала различных типов аудио оборудования отличается. Мобильный телефон обычно составляет 0,35 мВ, а CD-1 в. Амплитуда выходного сигнала источника напрямую влияет на размер звука.

В: почему усилитель мощности начинает слушать звук не очень хорошо, высокая частота не ясна, но звук нормальный после работы в течение 8 часов?

О: колонки и усилители являются очень чувствительными устройствами. Также будет знакомый и соответствующий процесс между собой. Как правило, наши новые усилители и динамики будут работать более 10 часов, и звук будет очень хорошим.
