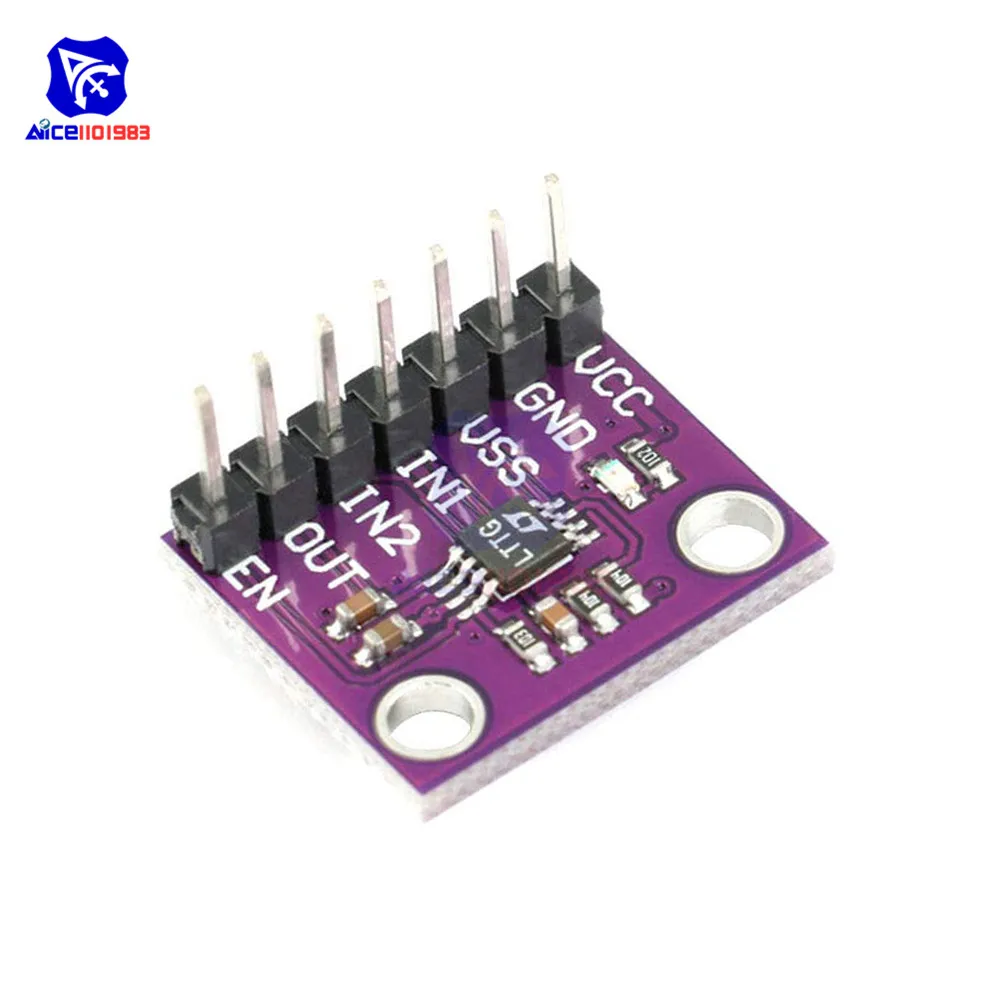

Модуль преобразователя diymore ltc1966-точный микрополярный преобразователь Delta Sigma RMS в DC для Arduino

Особенность:

LTC1966-это преобразователь True RMS в DC, который использует инновационную запатентованную технологию расчета. Внутренняя инкрементно-накапливаемая (Σ) схема ltc1966 упрощает использование, и более точная, менее мощная и гибкая, чем традиционные логарифмические преобразователи среднеквадратичного значения в постоянный ток. LTC1966 принимает односторонние или дифференциальные входные сигналы (для подавления EMI / RFI) и поддерживает гребневые факторы до 4. В отличие от предыдущих преобразователей RMS в DC, отличная линейность ltc1966 обеспечивает легкую калибровку системы при любом входном напряжении.

Спецификация:

Высокая точность: точность усиления 0.1% (от 50 Гц до 1 кГц), общая погрешность 0.25% (от 50 Гц до 1 кГц)

Высокая линейность: 0.02% линейность для простой калибровки системы

Низкий ток питания: 155μA (тип), 170μA (макс.)

Сверхнизкий Ток Отключения: 0,1 мкА

Постоянная полоса пропускания: независимо от входного напряжения 800 кгц-3 дБ, 6 кГц ± 1%

Гибкий источник питания: одиночный источник питания 2,7-5,5 В, Двойной источник питания до ± 5,5 В

Гибкие входы: дифференциальный или односторонний диапазон напряжения общего режима от рельса до рельса, Максимальное дифференциальное напряжение до 1 в

Гибкий выход: выход rail-to-rail, отдельные выходные опорные штифты обеспечивают смещение уровня

Широкий диапазон температур: -55 -125 °C

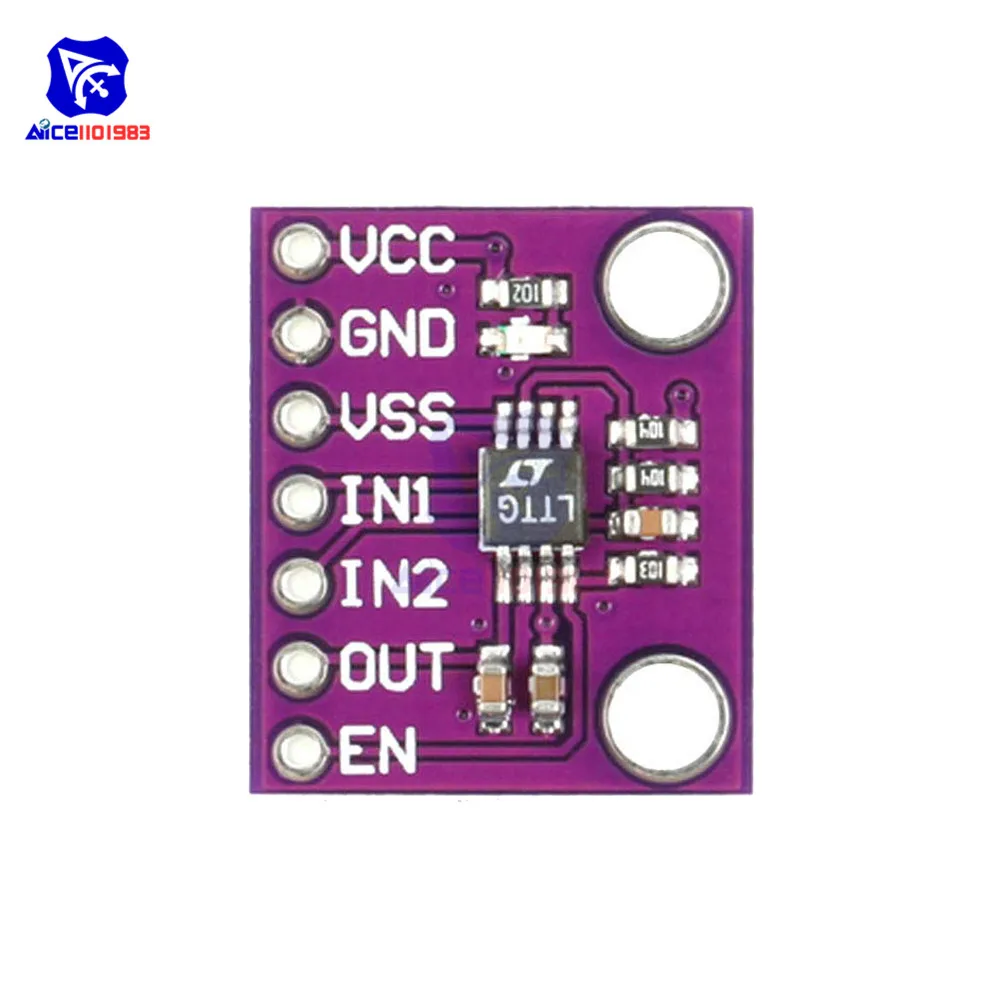

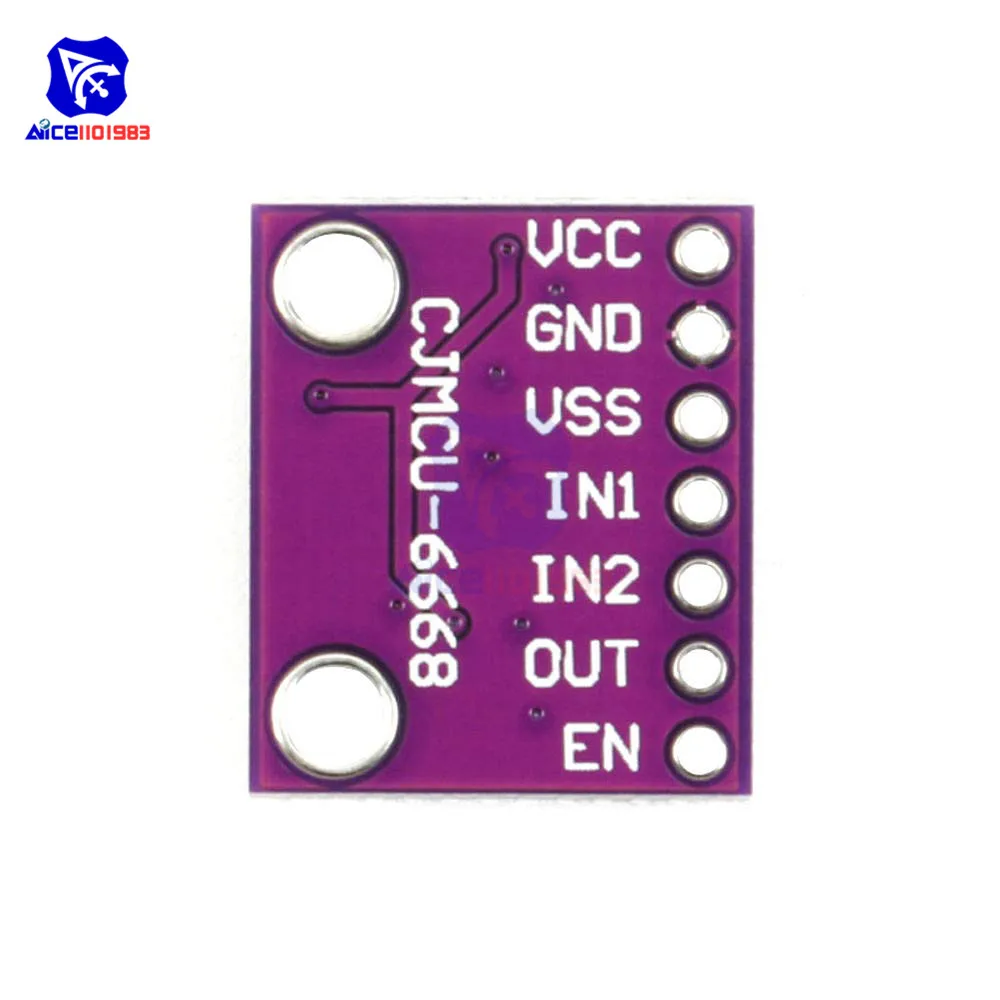

Описание контакта:

VCC: положительный источник питания 2,7-5,5 В

VSS: подача отрицательного GND до 5,5 В

В1, IN2: дифференциальный вход

OUT: выходное напряжение преобразования

RU: вход включает клемму управления, активный низкий уровень, цепь по умолчанию подключена к низкому уровню

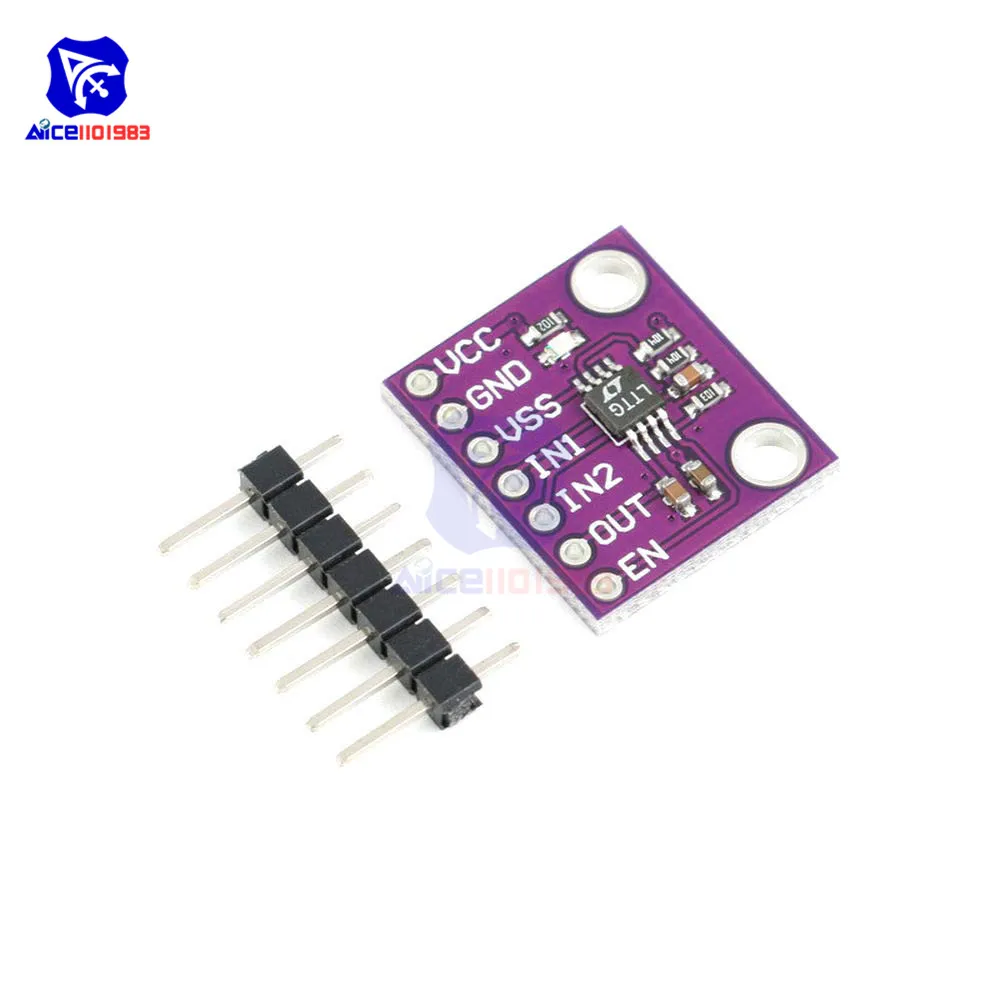

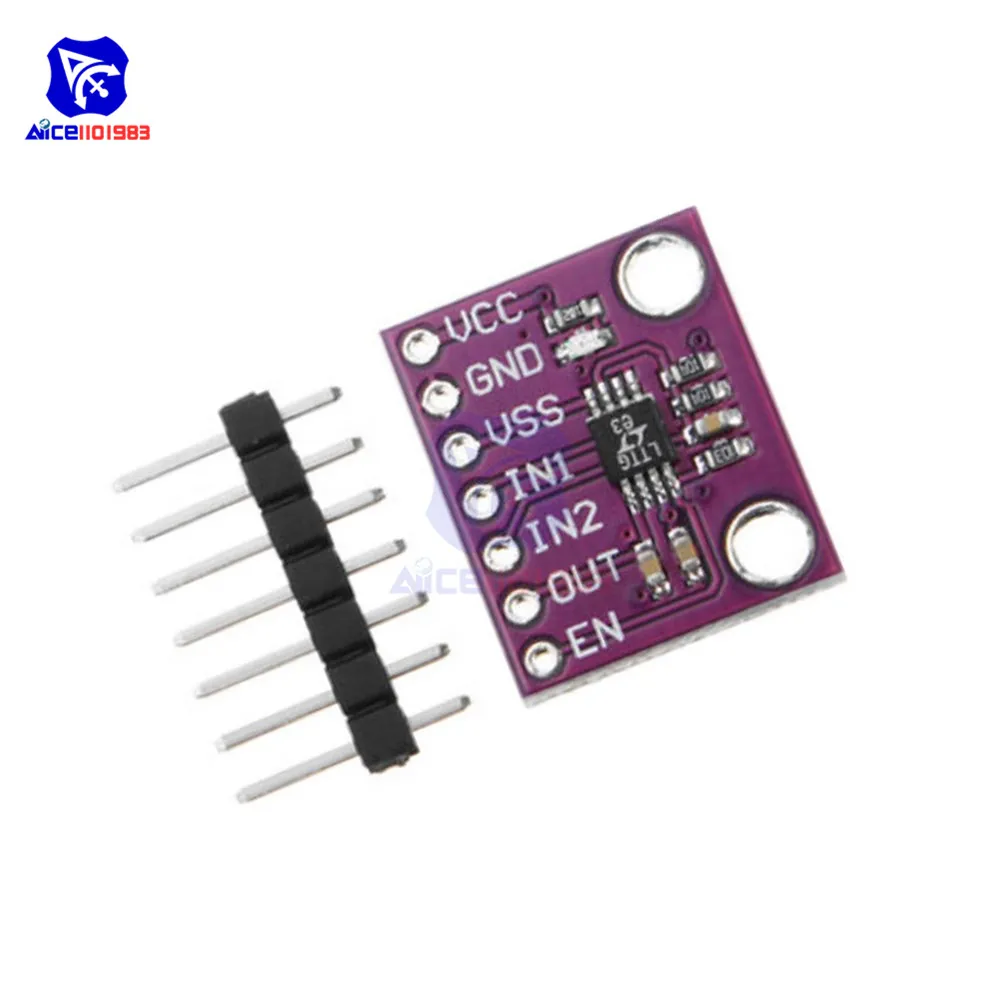

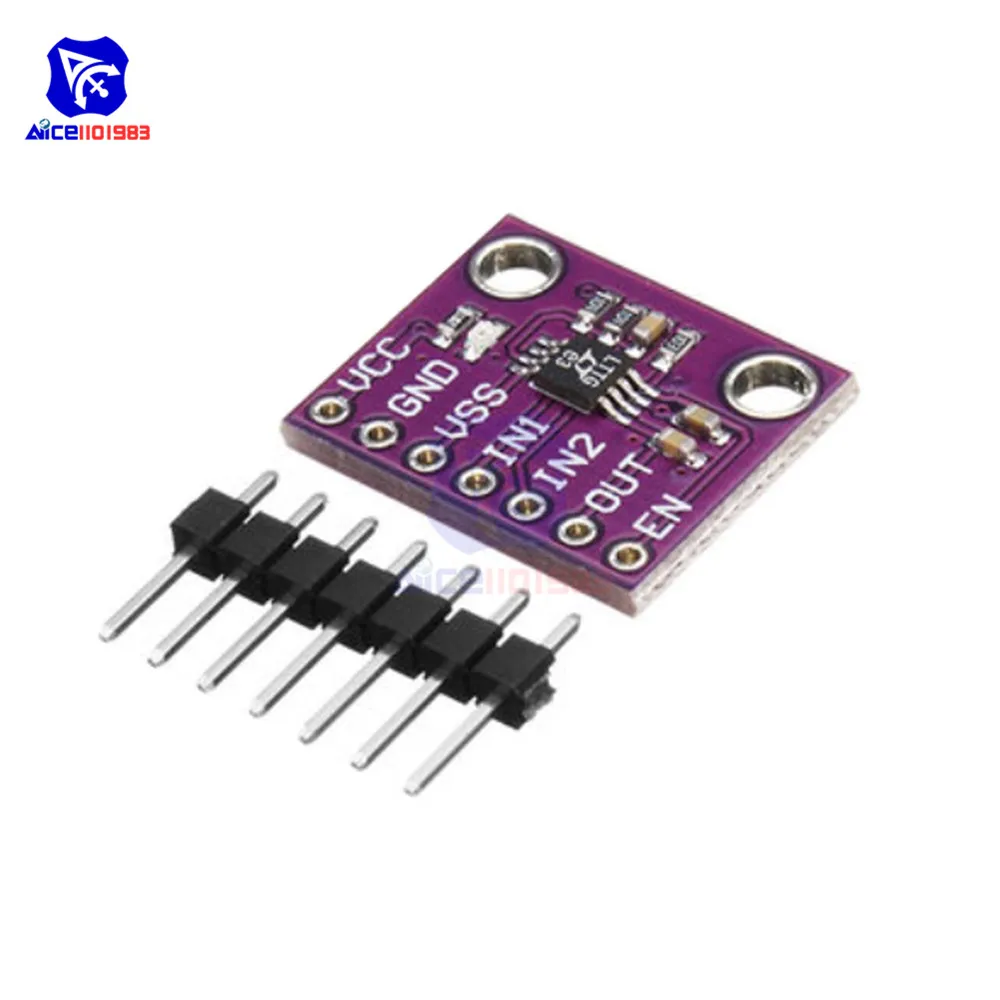

Посылка

1 * Модуль преобразователя LTC1966
