Обзор:

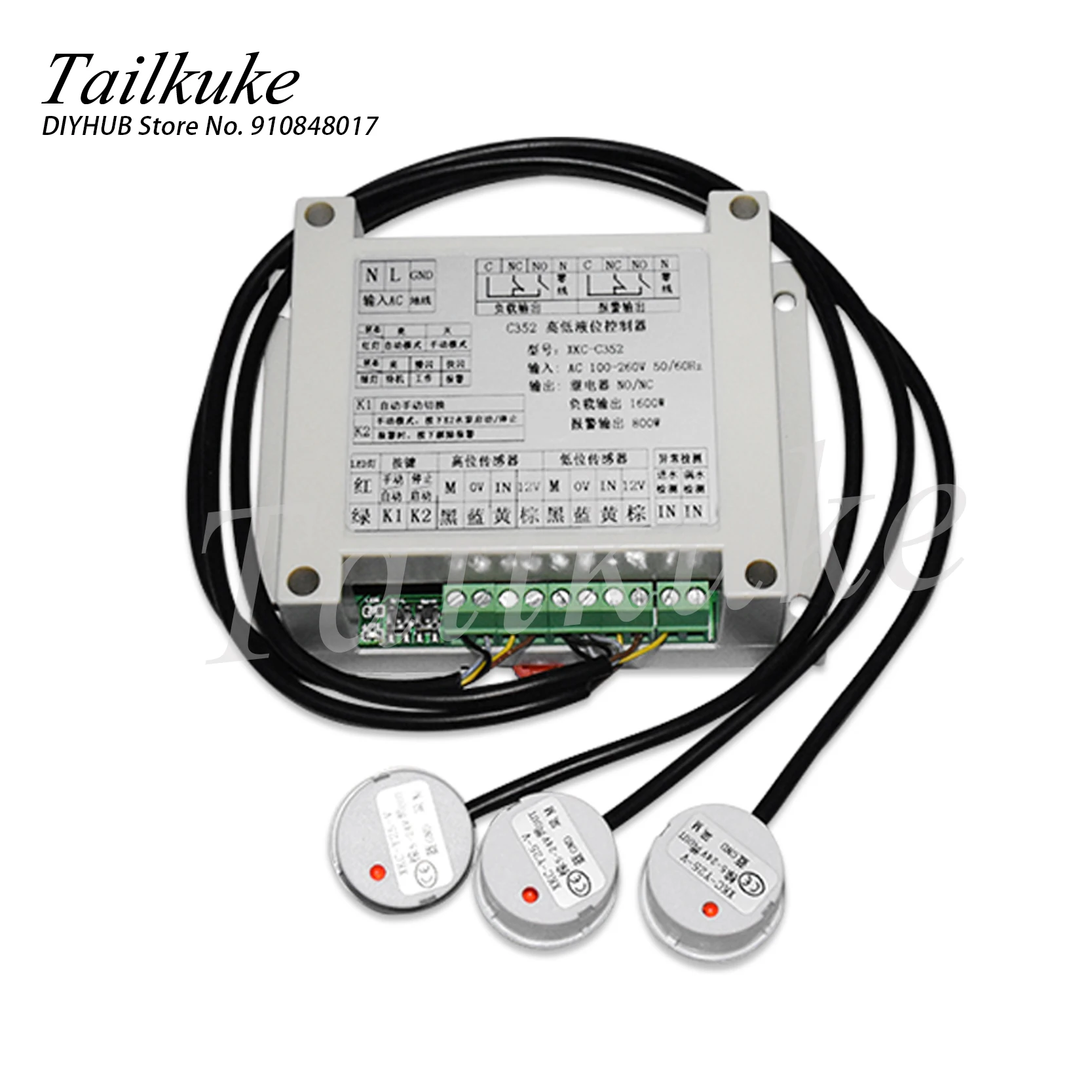

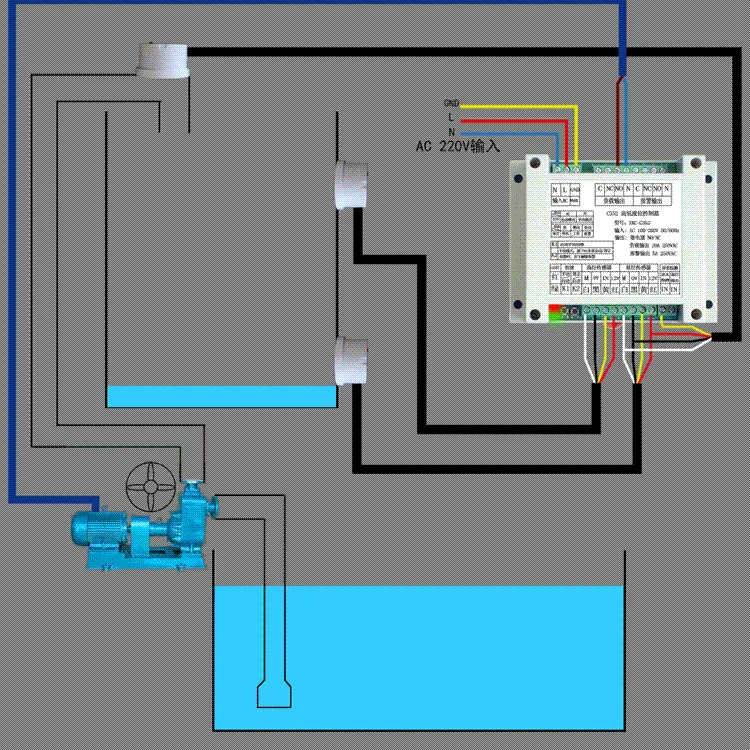

XKC-C352 контроллер высокого и низкого уровня жидкости может использоваться совместно с XCK-Y25 бесконтактным датчиком уровня жидкости, Или его можно использовать с другими датчиками уровня жидкости, такими как поплавки, для реализации сигнализации о низком уровне жидкости, передаваемой датчиком уровня жидкости, когда уровень жидкости контейнера слишком низкий при подаче сигнала, помпа для воды автоматически начинает добавлять уровень жидкости, И когда уровень жидкости достигает определенной высоты, высокий датчик уровня жидкости посылает сигнал для автоматической остановки водяного насоса, тем самым реализуя функцию автоматического управления уровнем жидкости контейнера. Контроллер обладает сильной защитой самопроверки, с обнаружением сухой остановки водяного насоса, высоким обнаружением перелива, обнаружением сверхурочной накачки; Разнообразным управлением, может управлять насосом в ручном режиме, или управлять насосом в автоматическом режиме; Несколько режимов вывода, один выход нагрузки, высокая мощность управления он может достигать 1600 Вт, Один регулятор выходного сигнала может достигать 800 Вт, есть нормально открытый выход реле, и он также может вывести 110 В или 220 В. Контроллер обладает комплексными функциями и подходит для различных применений.
Особенности:
1. Сильная совместимость, может использовать различные регуляторы входного сигнала датчика уровня жидкости;
2. Сильная защита, с водонепроницаемой защитой от холостого хода насоса и выходом обнаружения перелива воды, с 4 часовой сигнализацией сверхурочной накачки;
3. Релейный выход сухого узла, подходит для многократного контроля нагрузки;
4. Управление разнообразно, и насос можно управлять в ручном или автоматическом режиме;
5. Установка проста и удобна. Его можно устанавливать с помощью винтов или электробокс-треков;
Электрические параметры:
Модель
XKC-C352-3P
Имя
Автоматический контроллер уровня жидкости C352High и low
Входное напряжение
AC100V-220V,50/60 Гц
Рабочее напряжение
12В
Рабочий ток
Рабочий ток ≤ 110 мА, статический ток потребления ≤ 20 мА
Мощность нагрузки
1,6 кВт (для перегрузки или для трехфазного водяного насоса необходимо установить контактор переменного тока)
Сигнал тревоги
800 Вт (резистивная нагрузка) Нормально открытый нормально закрытый выход
Режим вывода
Реле обычно открыто или закрыто или переменный ток 110В/220 В два набора 2. Выберите один выход

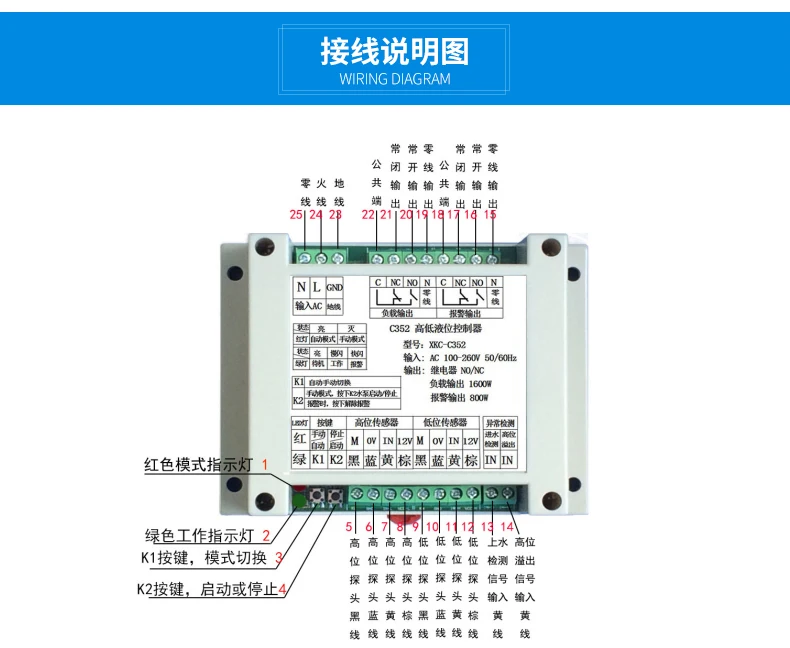

Входной сигнал
Низкий Индуктивный вход сигнала;
Высокий вход индукционного сигнала;
Вход сигнала обнаружения холостого хода насоса;
Вход сигнала тревоги перелива воды;
Интерфейсное напряжение индукционной головки
Постоянный ток 12 В
Рабочая температура
-10 ~ 75 ℃

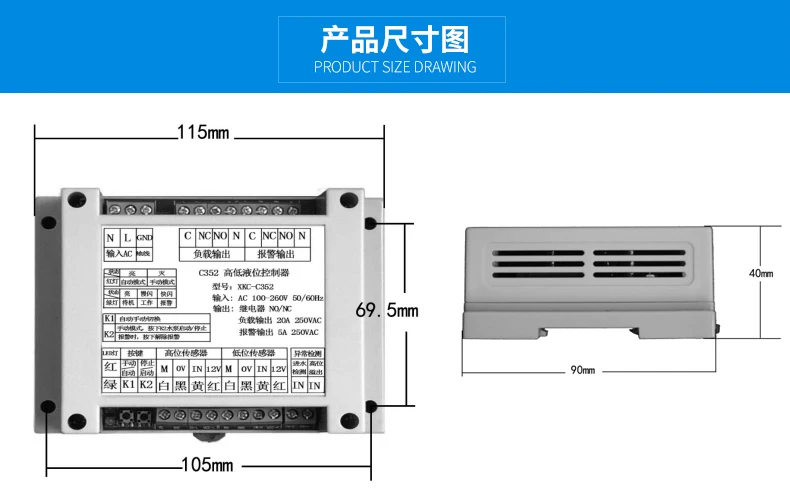

Размеры
115*90*40
Соответствующая схема входного сигнала и релейного выхода:
Входной сигнал
Выход нагрузки
Состояние сигнала тревоги
Сигнал тревоги
Низкий заказ равен 0, высокий заказ равен 0
Нормально открытый и закрытый, нормально закрытый открытый
Следить за
Кольцо
Низкий заказ равен 0, высокий заказ равен 1
Нормально открытый и закрытый, нормально закрытый открытый
Низкий заказ is1, высокий заказ is0
Нормально открытый и закрытый, нормально закрытый открытый
Высокий перелив is1
Нормально открытый и закрытый, нормально закрытый открытый
Низкий заказ 1, высокий заказ 1
Нормально открытый, нормально закрытый
Вызов полицейского участка, выход загрузки: нормально открытый, нормально закрытый
(Состояние выключения реле, защита от разрыва нагрузки)
Низкий заказ is1, высокий заказ is0
Нормально открытый, нормально закрытый
Попадающая вода была обнаружена as0Time,
Нормально открытый, нормально закрытый (статус выключения реле, защита от разрыва нагрузки)
Описание основных функций:

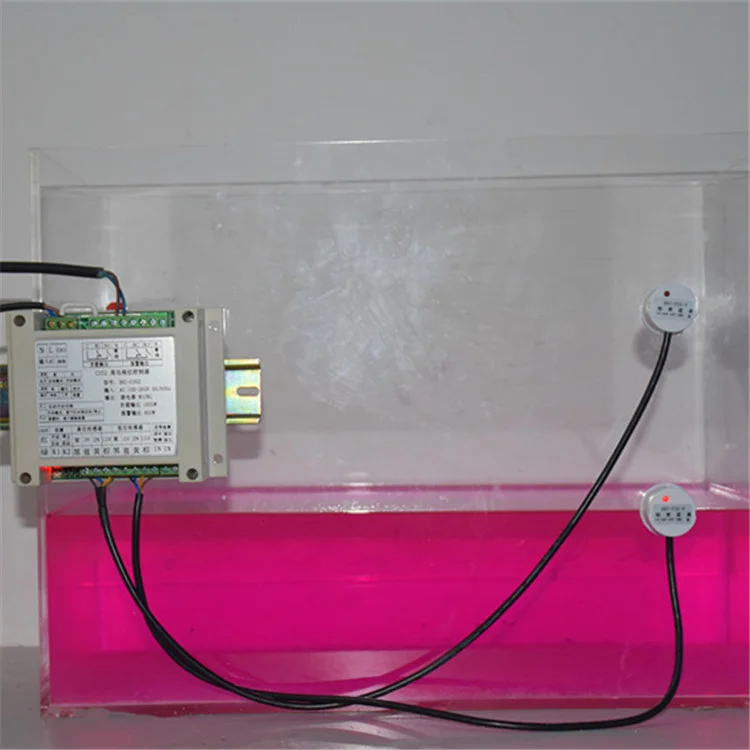

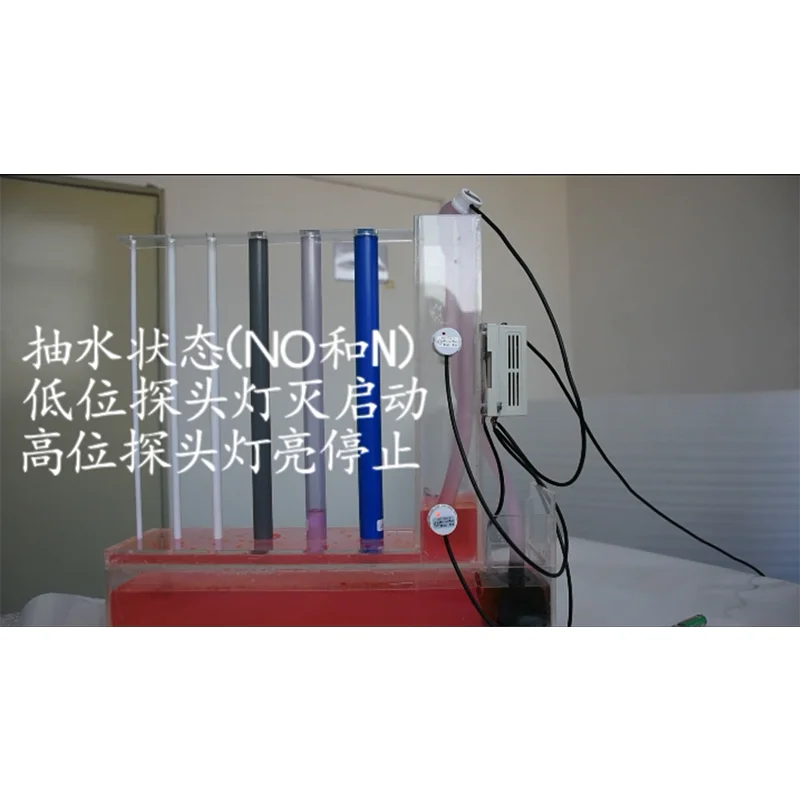

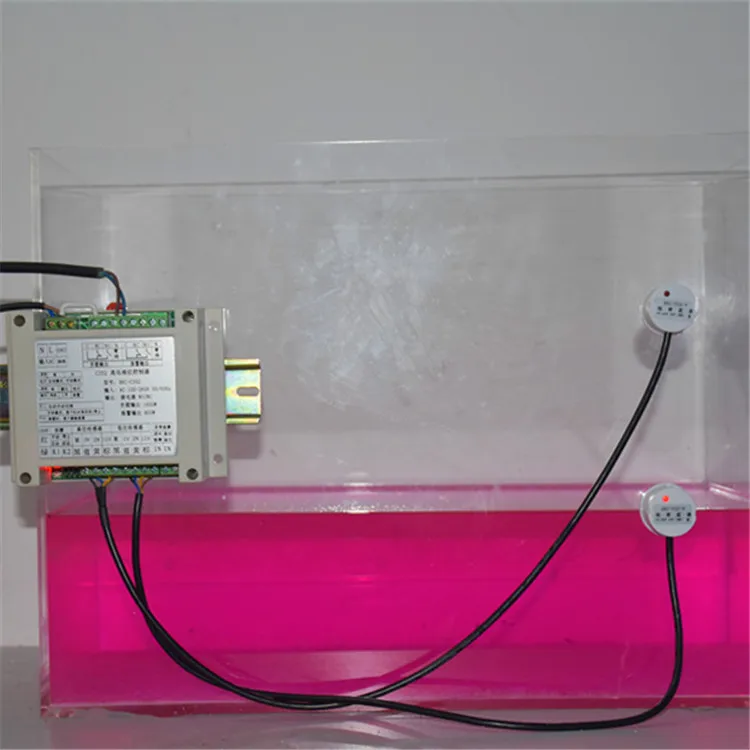

1. Автоматический контроль уровня воды: уровень воды ниже, чем датчик низкого уровня, водяной насос автоматически запускается, уровень воды поднимается на высокий уровень, И водяной насос автоматически выключается.
2. Остановка насоса с задержкой холостого хода: если после запуска обнаружится, что в водопроводной трубе нет воды, насос будет выключен через задержку от 3 до 5 минут. В процессе накачивания, если поток воды прерывается более чем на 3 секунды, следует немедленно отключить водяной насос.
3. Автоматическое отслеживание источника воды: после остановки насоса на холостом ходу запустите водяной насос для перекачки воды каждые два часа, пока вода не наполнится и не остановит насос.
4. Защита от сверхурочной накачки: непрерывная Автоматическая Накачка более 5 часов, автоматическая остановка насоса. Индикатор работы быстро мигает, вы можете нажать кнопку K2 для остановки или автоматически задержать для возобновления работы в режиме ожидания.
5. Ручное автоматическое переключение: контроллер по умолчанию переходит в автоматический рабочий режим при включении. Нажмите клавишу K1, чтобы переключить Рабочий режим. Красный светильник горит для автоматического режима, а красный индикатор выключен для ручного режима.
6. Бесконтактный сенсорный зонд: используя технологию бесконтактного емкостного датчика и специальную конструкцию Микросхемы управления датчиком, зонд обладает долговечностью, высокой защитой от помех, чувствительной индукцией, отсутствием контакта с жидкостью, устойчивость к коррозии, безопасность и защита окружающей среды без загрязнения.
