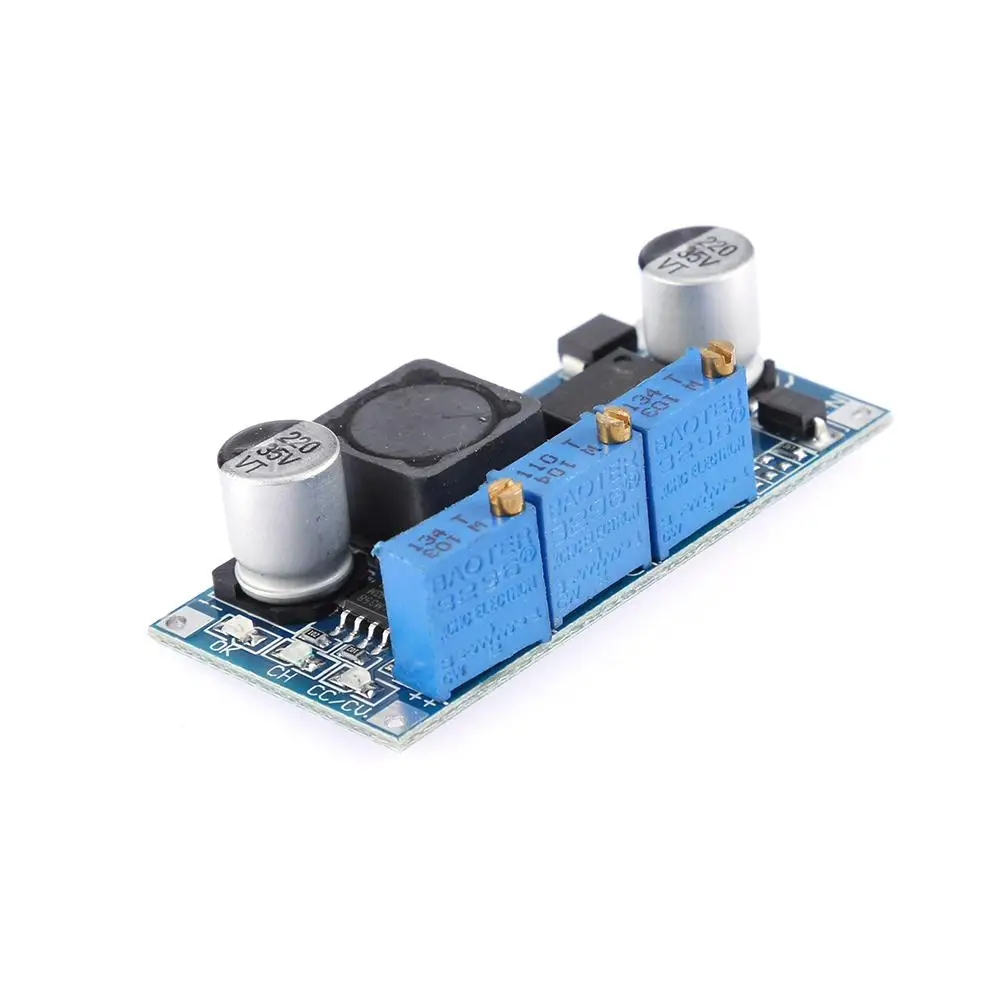

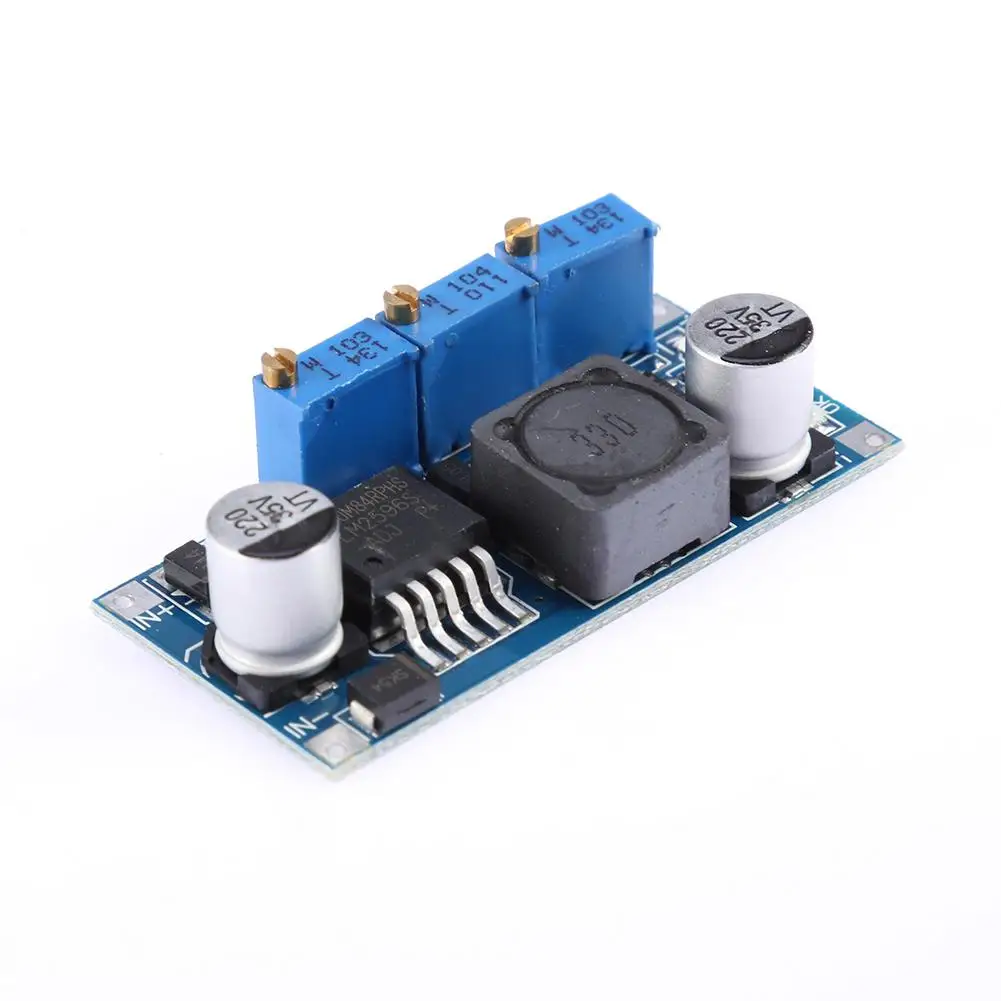

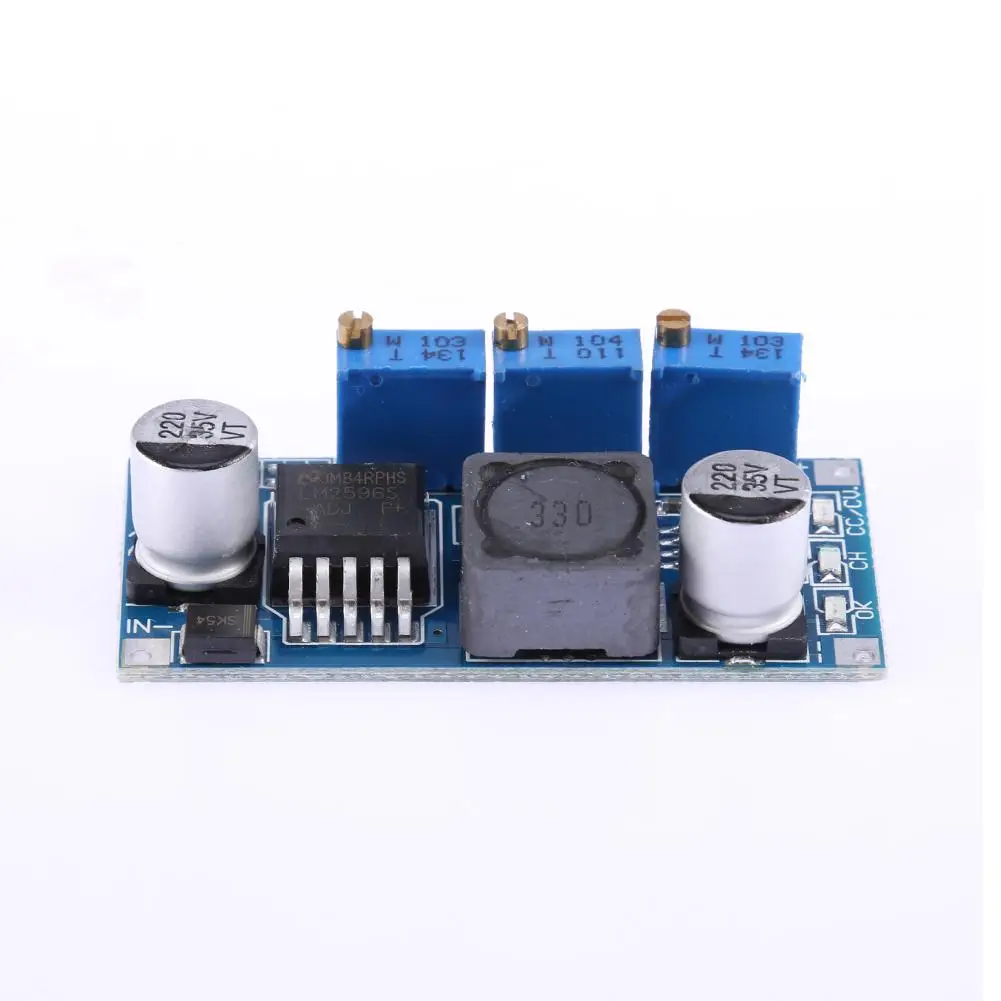

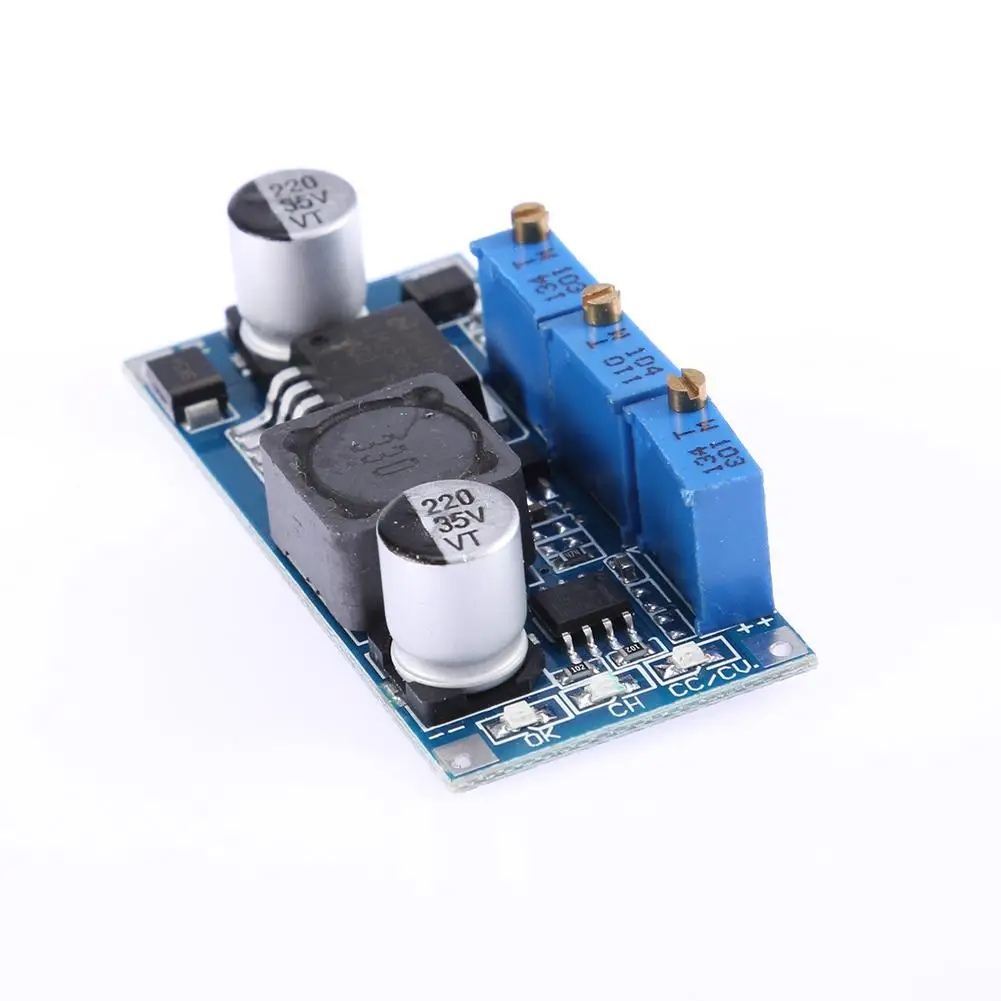

Плата постоянного тока LM2596 HW-155, модуль питания постоянного тока, светодиодный драйвер, модуль зарядки литий-ионного аккумулятора

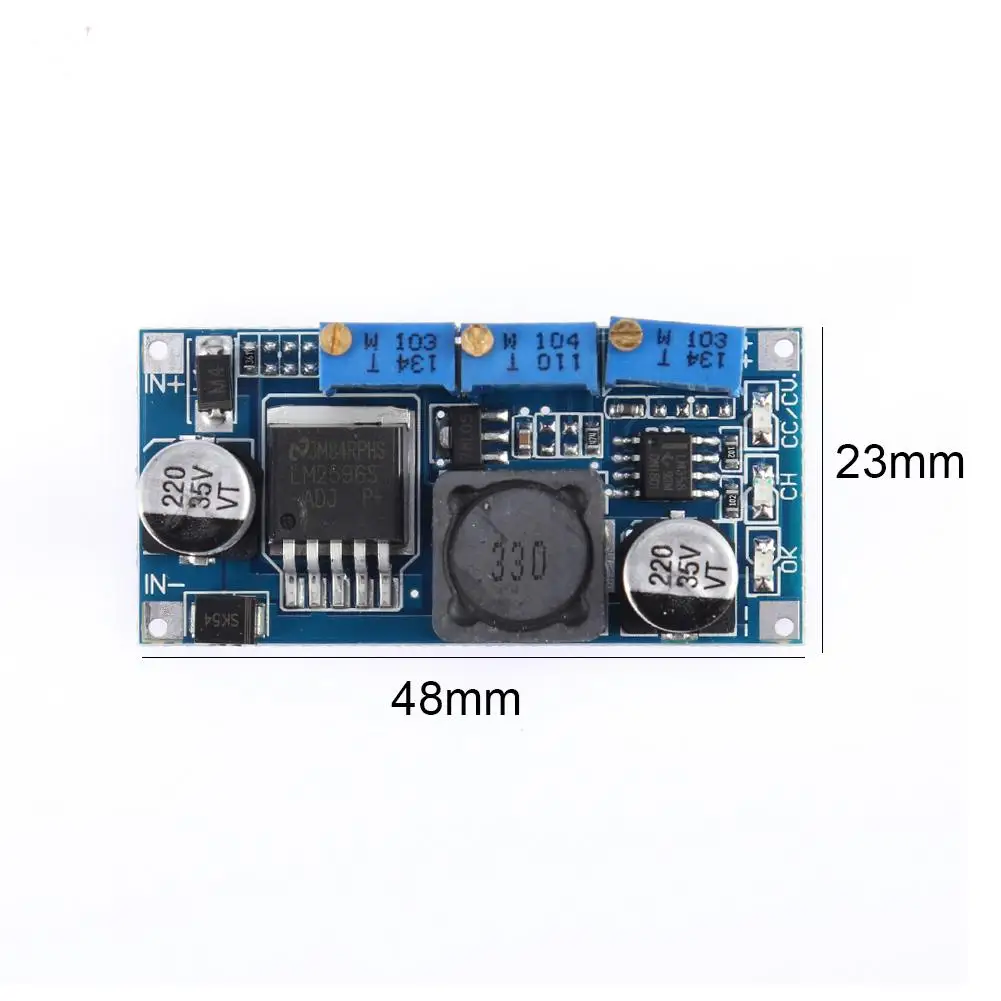

LM2596 регулируемый постоянный ток напряжение плата DC-DC блок питания светодиодный драйвер зарядное устройство Характеристика: 1. В модуле используются высококачественные чипы LM2596, изготовленные в Китае, с высокой эффективностью (до 92%) и низкой теплотворной способностью. Он может легко достигать более 3 а тока. 2. В то же время, он может контролировать выходной ток с использованием оригинального TI, так что общий выход очень стабильный. 3. Этот модуль использует низкий ESR оригинальный для Sanyo фильтр конденсатора, который может сделать пульсацию напряжения как низко как 50 мВ. 4. В этом модуле используется заплата машина и оплавление сварки. В то же время каждый модуль проходит два часа испытания на старение перед отправкой для обеспечения высокой надежности. Спецификация: Входное напряжение: 7-35 в Выход напряжение: 1,25 V-30V Выходной ток: регулируемый максимальный 3A Эффективность преобразования: 92% (самый высокий) Частота переключения: 150 кГц Выходная пульсация: 50 мВ (максимум) 20 м полоса пропускания Скорость регулировки нагрузки: ± 0.5% Скорость регулировки напряжения: ± 2.5% Рабочая температура: -40 ℃-85 ℃ Размер изделия: 48 мм * 23 мм * 14 мм/1,88*0,9*0,55'' Вес упаковки: 15 г Метод зарядки аккумулятора: 1. Определите плавающее зарядное напряжение и зарядный ток аккумуляторной батареи и входное напряжение модуля. 2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В. 3. Выходной ток короткого замыкания измеряется с преобладающим током мультиметра 10A, а выходной ток достигает заданного значения зарядного тока путем регулировки потенциометра постоянного тока. 4. Зарядный ток никель-металл-0,1 раза больше, чем зарядный ток никель-металл (постоянный ток значение) по умолчанию. Если вам нужно настроить, пожалуйста, настройте потенциометр тока переключателя; (как правило, не регулируется). 5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда. 6. Подключите аккумулятор и зарядите его. (Шаги 1, 2, 3, 4, 5-это Модуль входного питания, выходной аккумулятор без нагрузки.) Светодиодный метод постоянного тока: 1. Убедитесь, что вам нужно управлять рабочим током и максимальным рабочим напряжением светодиодный. 2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В. 3. Выходной ток короткого замыкания измеряется с преобладающим током мультиметра 10A, а выходной ток достигает заданного значения зарядного тока путем регулировки потенциометра постоянного тока. 4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиодный. 5. Подключите светодиодный индикатор и протестируйте его. Примечание: Возможны отклонения в 1-3 мм вследствие измерений вручную. Из-за различных дисплеев и различного светильник, изображение может не показать фактический цвет товара. Спасибо за понимание.

Модуль питания LM2596-1 шт.
