Электрические параметры
Тип функции
DC Контроль DC
Ток нагрузки
10A,25A,40A,50A,60A,75A,80A,100A,120A
Управляющее напряжение
3-32 В постоянного тока
Напряжение нагрузки
5-220VDC
Управляющий ток
Dc 5-25 мА
По напряжению
≤ 2,3 В
От тока утечки
≤ 2 мА
Время включения
≤ 10 мс
Диэлектрическая прочность
2500VAC
Сопротивление изоляции
1000 м
Ω/500VDC
Рабочая температура
-30...+ 75 °C
Способ крепления
Болты
Рабочая инструкция
Светодиодный

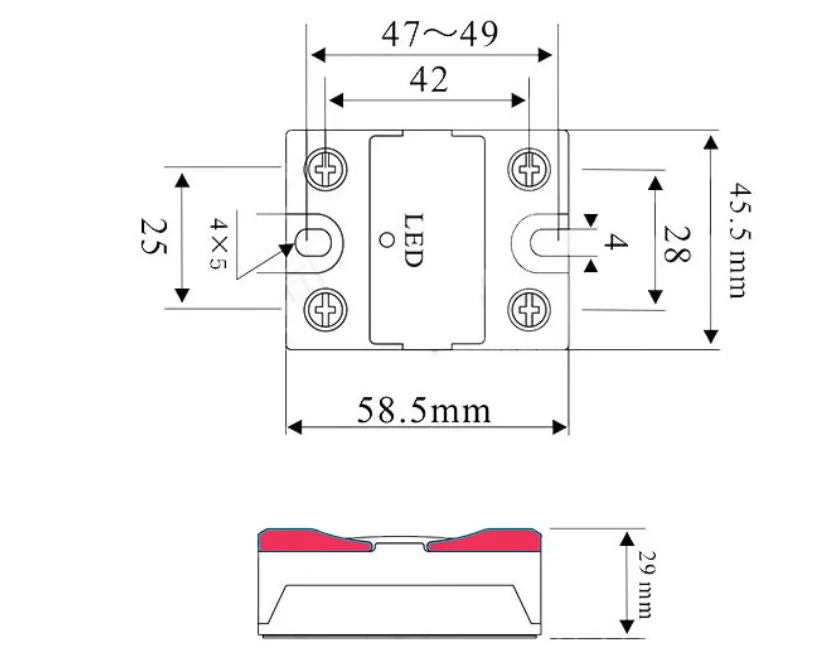

Размеры
58.5Lх45.5Wх29H (мм)
Шаг 1: выберите правильный режим управления.
DA: DC Control AC
AA: переменный ток
DD: DC Control DC
VA: регулятор сопротивления (управляется потенциометром)
LA: входной ток 4-20 мА
VD: входное напряжение 0-10 в
Шаг 2: выберите правильный тип.
Ток оборудования/соотношение = ток SSR
PS: соотношение зависит от вида вашего погрузочного оборудования.
Резистивная нагрузка: 60%, Индуктивная нагрузка: 30%

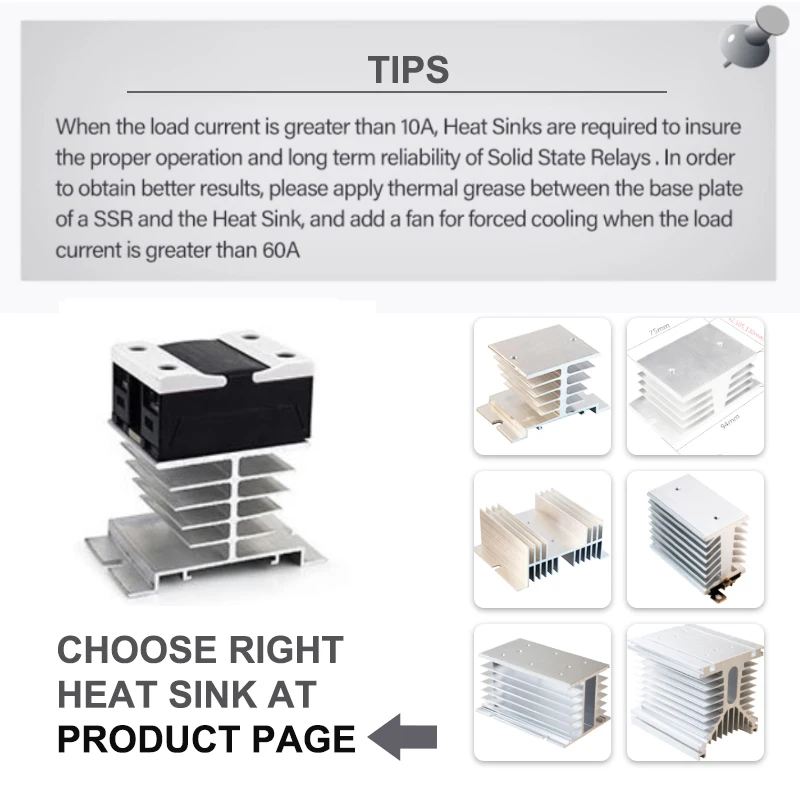

Шаг 3: Выберите подходящий радиатор.
Во время использования ССР он выделяет много тепла, поэтому, чтобы продлить срок службы вашего ССР, установите радиатор, также если ток превышает 60 А, также требуется Вентилятор охлаждения.








Тип
Особенности
Режим управления
DC контроль AC
Переменный ток
DC Контроль DC
Регулятор сопротивления
Входной ток 4-20 мА
Входное напряжение 0-10 в
Однофазный

Экономичный
Пресс
Пресс
Пресс
Пресс
/
/

Лучшее рассеивание тепла
Пресс
Пресс
Пресс
Пресс
Пресс
Пресс

Откидная крышка для легкого подключения
Пресс
Пресс
Пресс
Пресс
Пресс
Пресс
Тип
Особенности
Режим управления
DC контроль AC
Переменный ток
DC Контроль DC
Регулятор сопротивления
Входной ток 4-20 мА
Входное напряжение 0-10 в
Однофазный

Тонкий, в сочетании с радиатором, для 10-25A
Пресс
Пресс
/
/
/
/

Тонкий, в сочетании с радиатором, для 25-40A
Пресс
Пресс
/
/
/
/
Тип
Особенности
Режим управления
DC контроль AC
Переменный ток
DC Контроль DC
Регулятор сопротивления
Входной ток 4-20 мА
Входное напряжение 0-10 в
Однофазный

Промышленный SSR, для 60-120A
Пресс
Пресс
/
/
/
/

Промышленный SSR, для 200-400A
Пресс
Пресс
/
/
/
/

Промышленный SSR, для 400-500A
Пресс
Пресс
/
/
/
/
Тип
Особенности
Режим управления
DC контроль AC
Переменный ток
DC Контроль DC
Регулятор сопротивления
Входной ток 4-20 мА
Входное напряжение 0-10 в
Трехфазный

Универсальный
Пресс
Пресс
/
/
/
/

Откидная крышка для легкого подключения
Пресс
Пресс
/
/
/
/
Продукт
Функция
Соответствующее реле
Ссылка
Пряжка реле

Фиксированный рельсовый монтаж 35 мм
Однофазовый SSR, 1 шт.
Пресс
Модель
Соответствующее реле
Ссылка

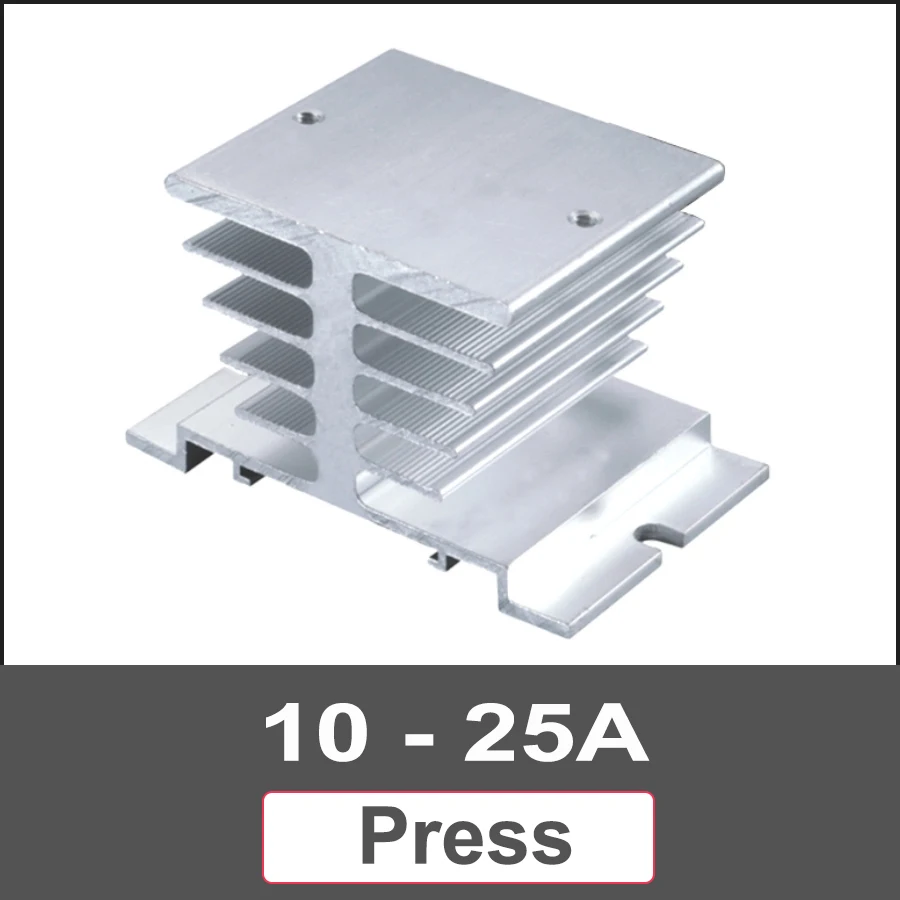

I-50

Однофазный SSR, 1 шт., 10-25A
Пресс

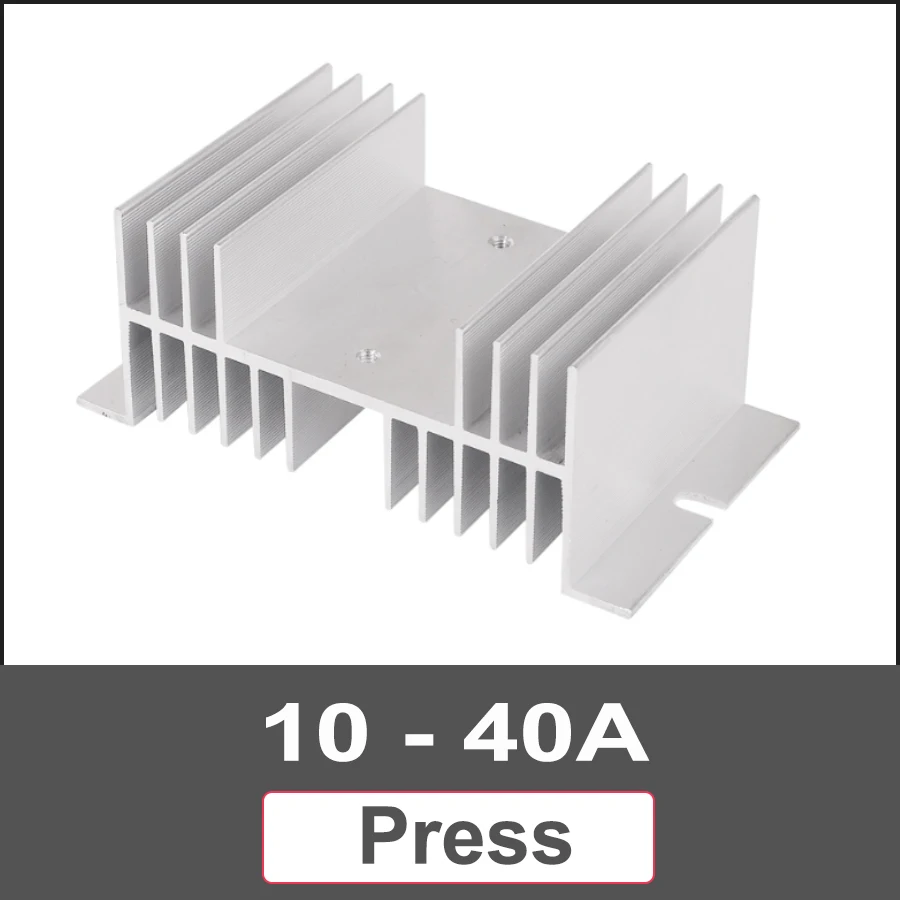

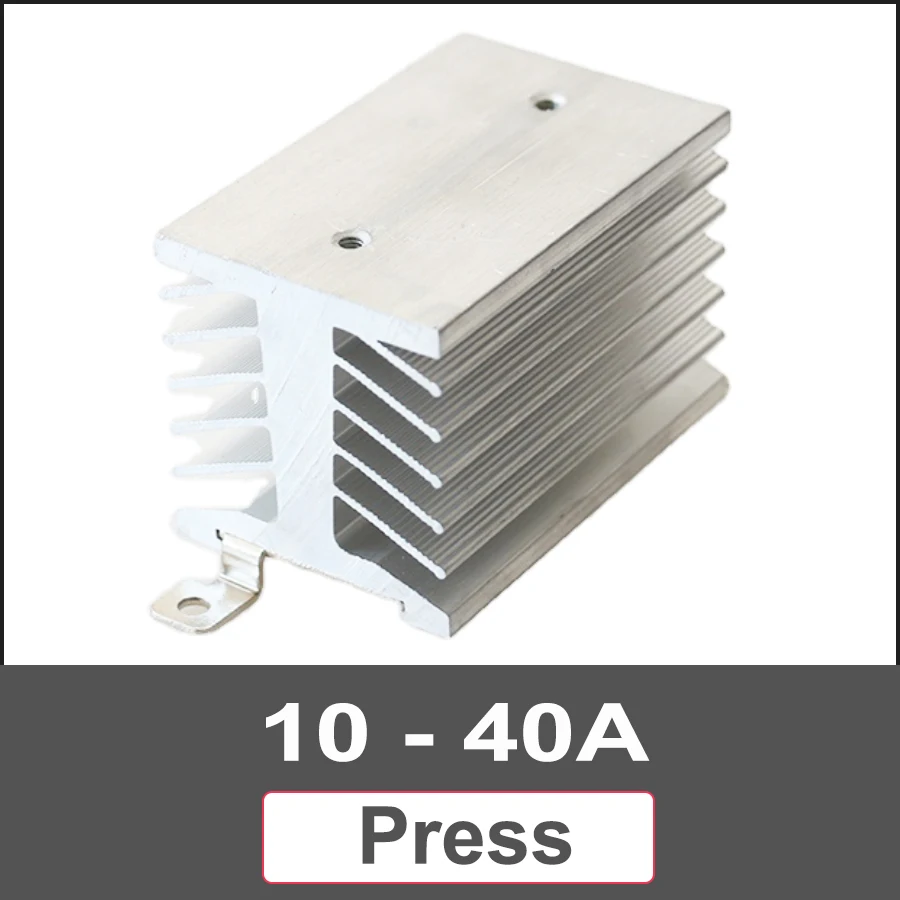

W-70

Однофазный SSR, 1 шт., 10-40A
Пресс
D-74

Однофазный SSR, 1 шт., 10-40A
Пресс

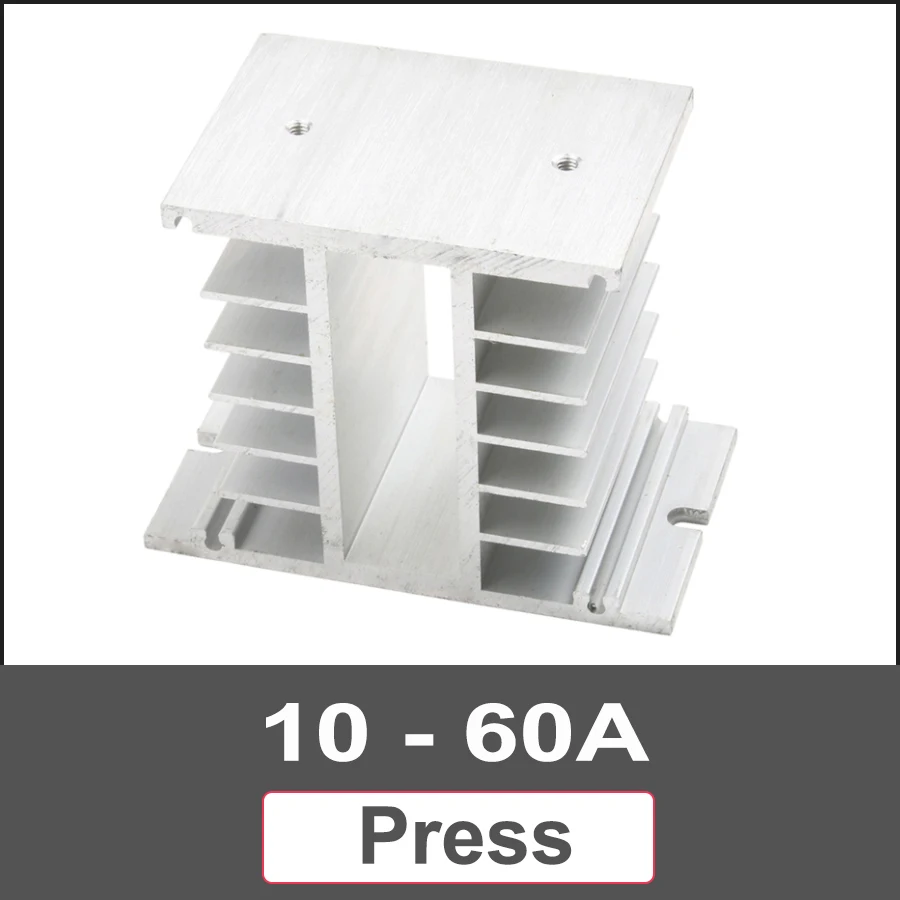

H-50

Однофазный SSR, 1 шт., 10-60A
Пресс

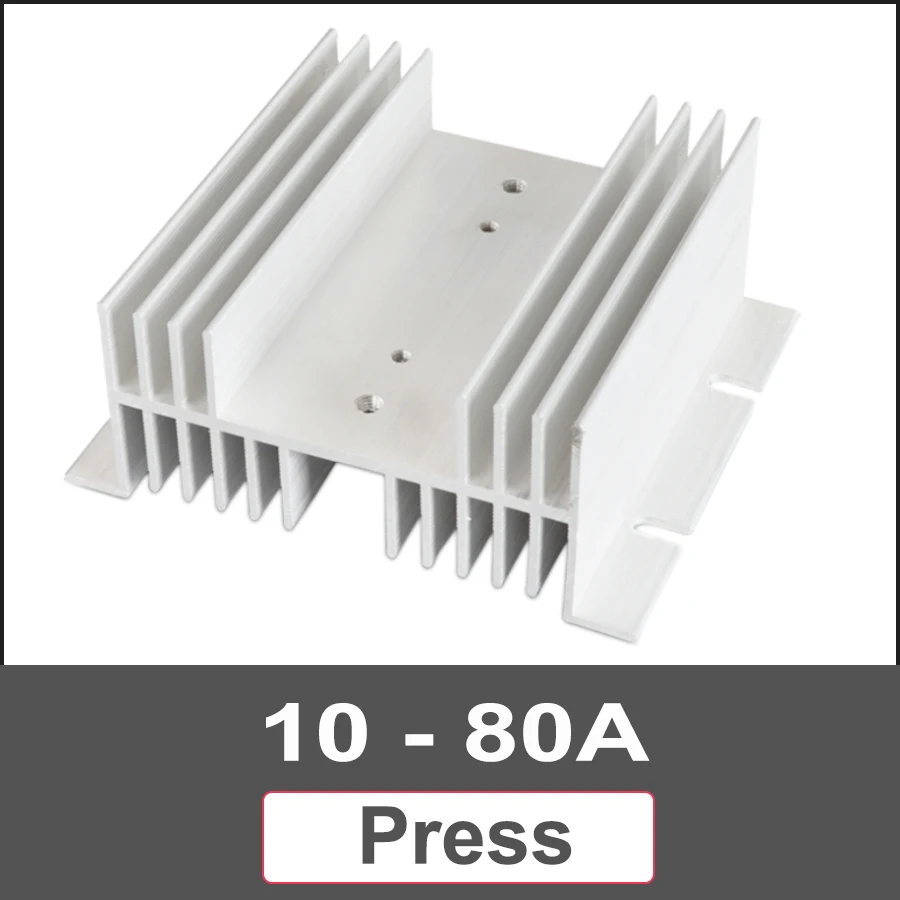

W-100

Однофазный SSR, 1 шт., 10-80A
Пресс

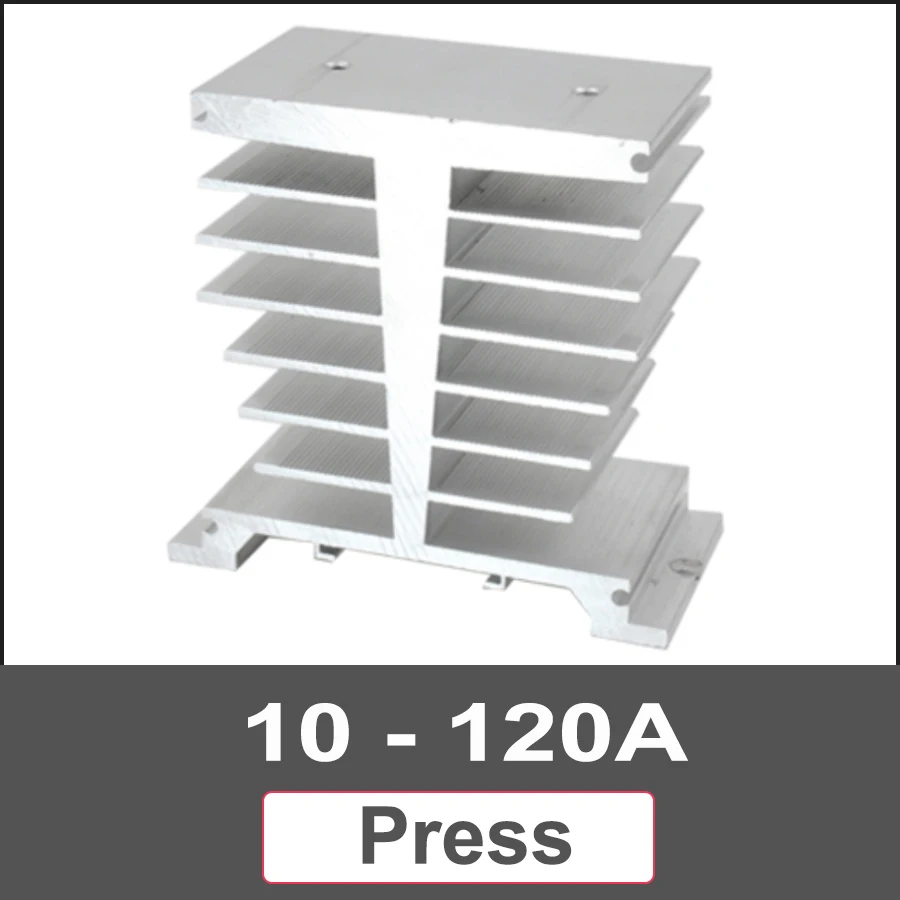

I-96

Однофазный SSR, 1 шт., 10-120A
Пресс
Y-80

Промышленная SSR, 1 шт., 60-100A
Пресс
Y-110

Промышленная SSR, 1 шт., 60-200A
Пресс
Y-150

Промышленная SSR, 1 шт., 60-400A
Пресс
Трехфазный SSR, 1 шт., 10-120A
Y-200

Промышленная SSR, 1 шт., 60-500A
Пресс
F-100

Трехфазный SSR, 1 шт., 10-25A
Пресс
H-110

Трехфазный SSR, 1 шт., 10-60A
Пресс
H-150

Трехфазный SSR, 1 шт., 10-80A
Пресс
