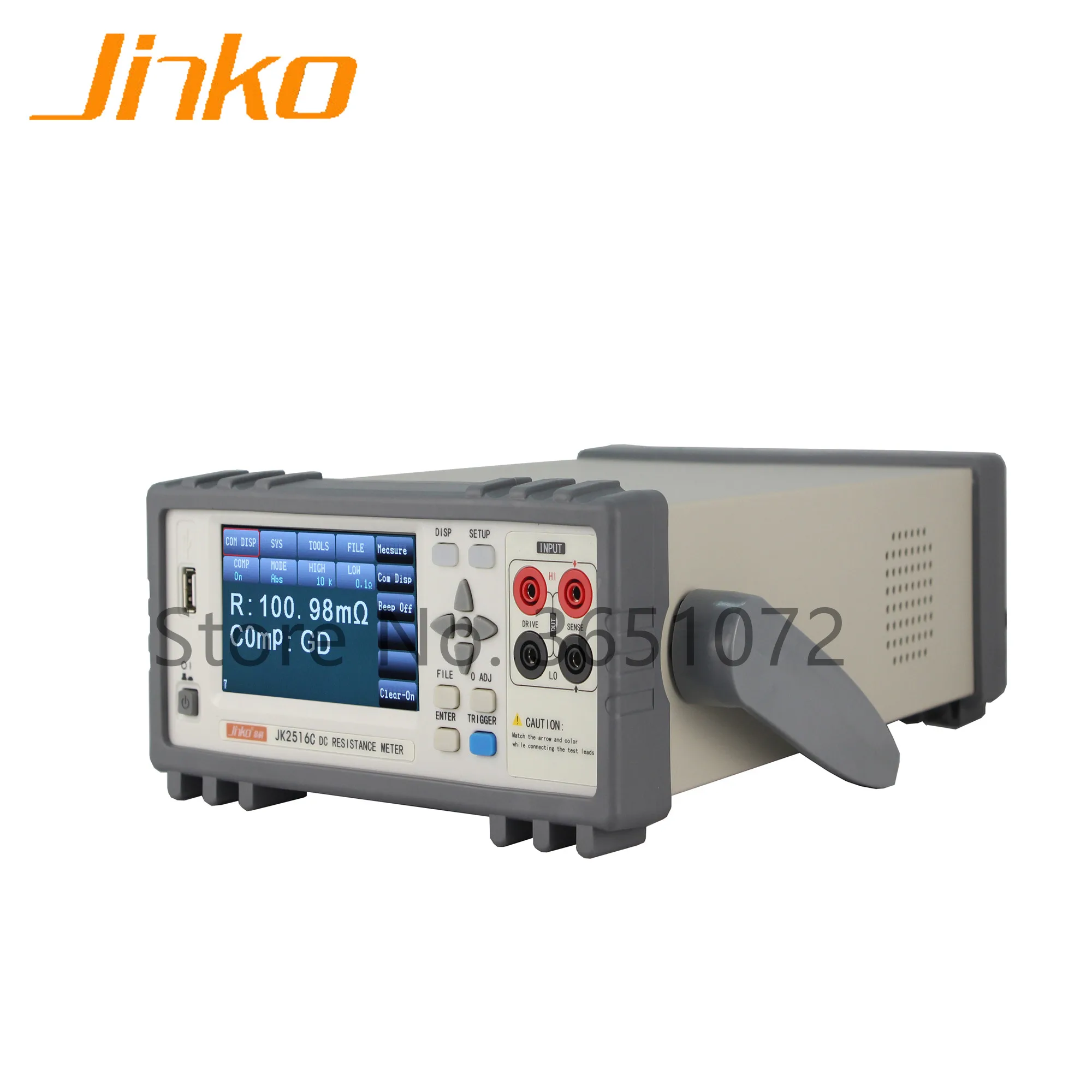

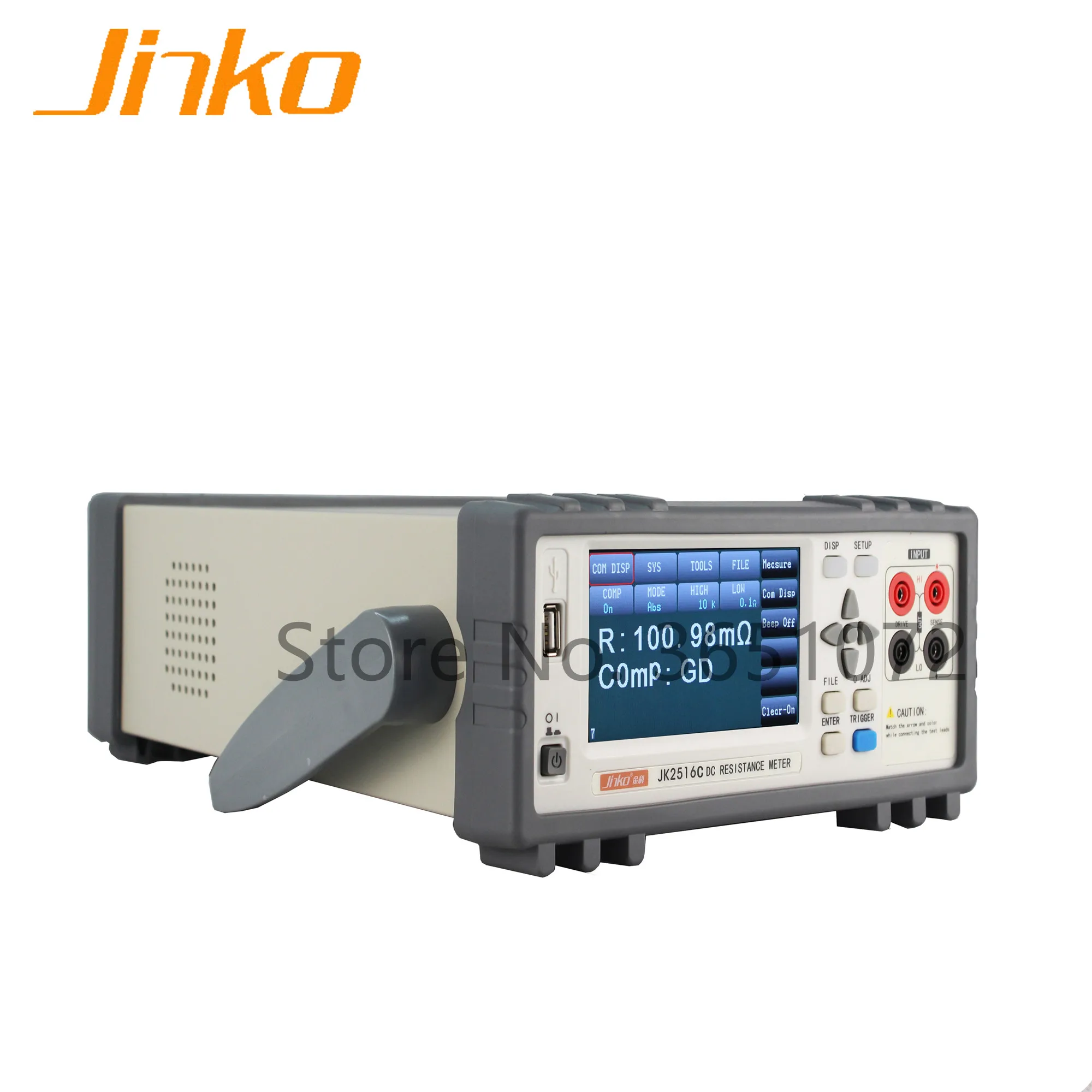

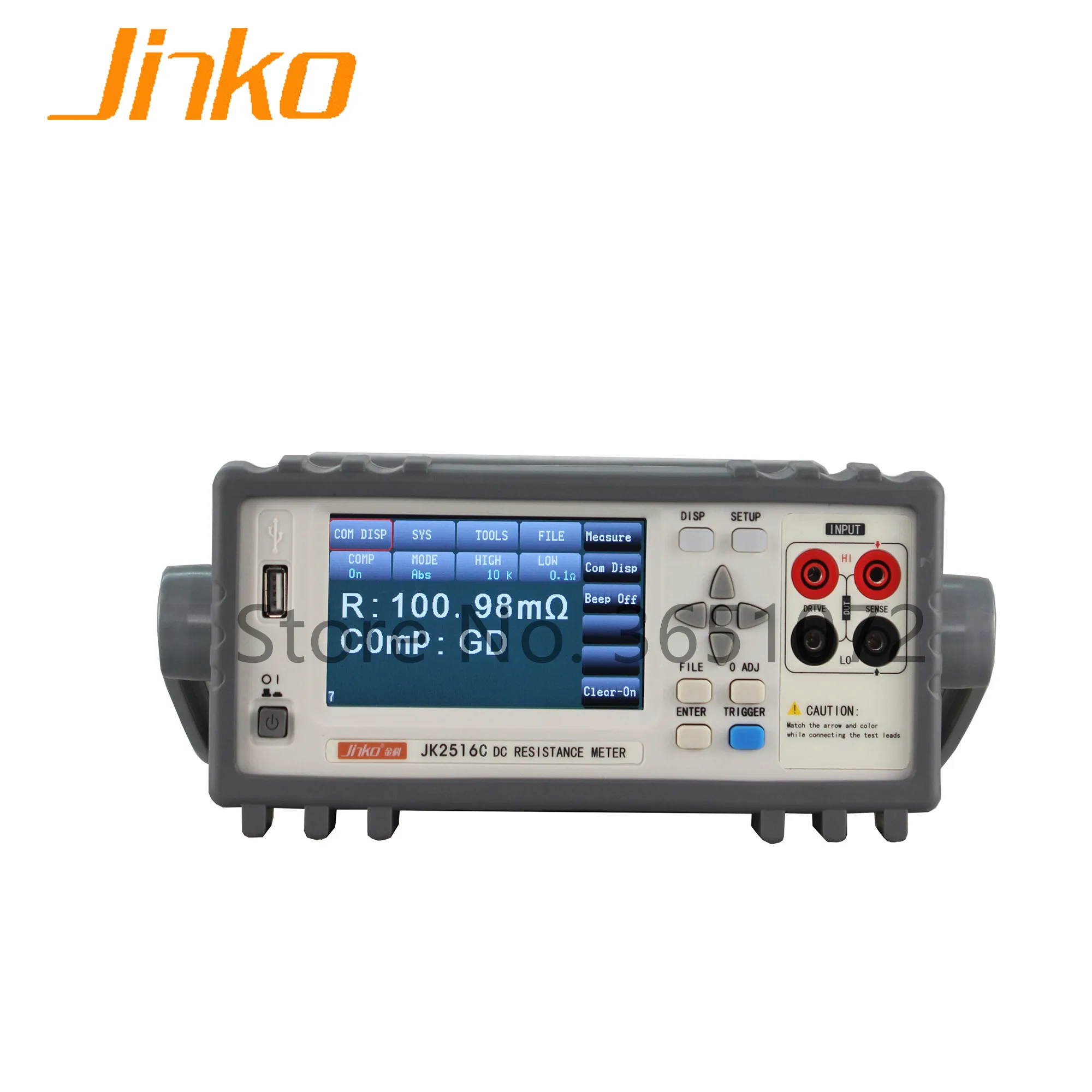

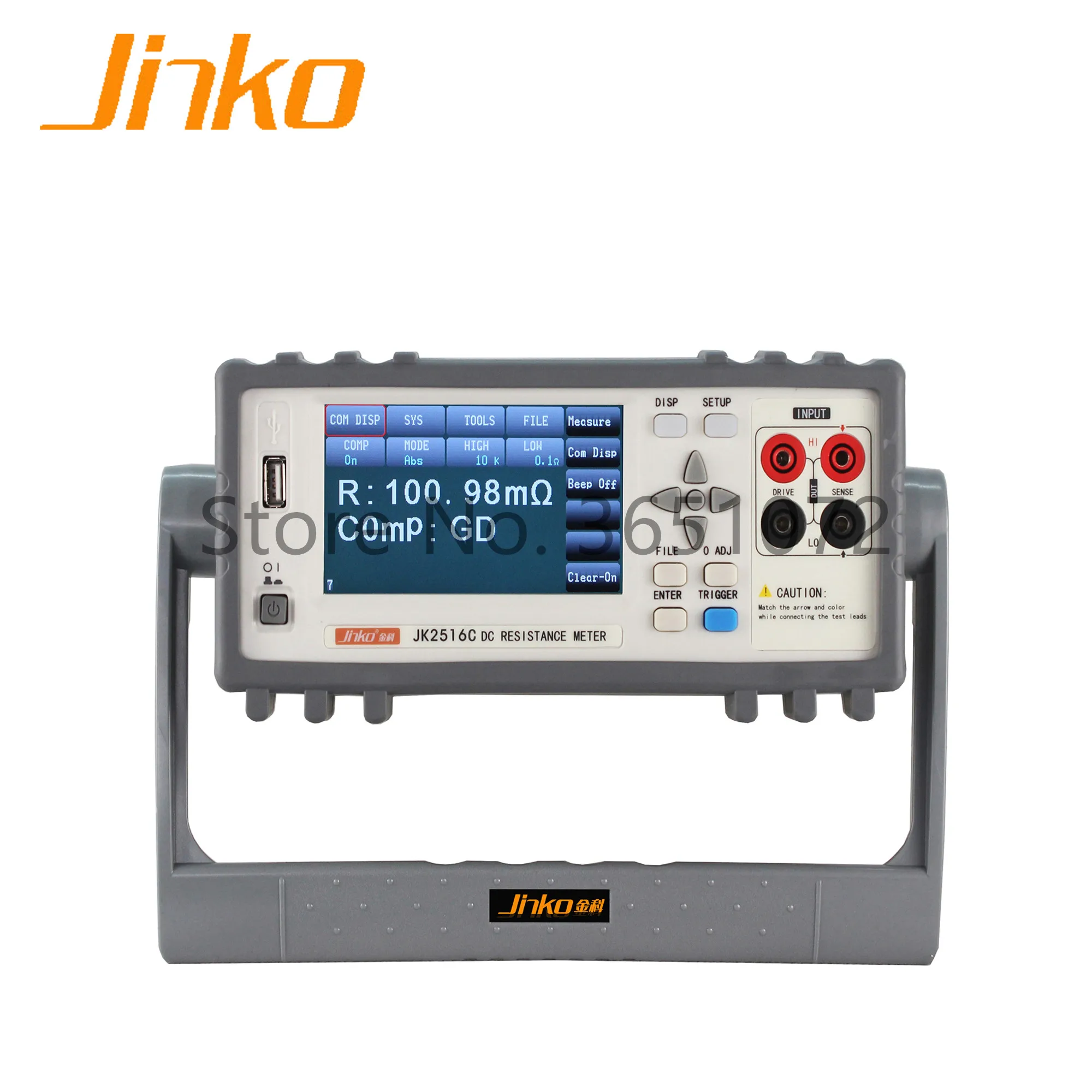

Серия JK2516-Высокоточный тестер сопротивления постоянного тока. Он может быть использован для обнаружения катушки, индуктивности, трансформатора, двигателя, реле контактного сопротивления, сопротивления соединителя, предохранителя, сопротивления кабеля, сопротивления печатной цепи, сопротивления сварочных отверстий, проводящей пленки, обнаружение металлических дефектов и так далее. Это тестер низкого сопротивления с высокой скоростью, Высокая точность и высокая производительность. Он может соответствовать гарантии качества производственной линии, инспекции импорта и лабораторных измерений, а также может быть применен к испытанию автоматического оборудования.
Характеристики производительности
■ Новый 32 бит с тактовой частотой Данные лучше, чем иностранные первоклассным оборудованием.
■ 4,3 дюймов (ЖК-дисплей разрешение 480*272) true color TFT дисплей
▪ U-диск напрямую сохраняет результаты тестирования и экономит больше удобства.
▪ Основная точность измерения максимального 0.05%
■ Встроенный компаратор, HI, LO, in
▪ Более 100 наборов внутренних файлов сохранены или вызваны, и u-диск может расширить более 500 наборов тестовых файлов для сохранения или вызова.
▪ Через usb-хост, мы можем обновить и обновить версию программного обеспечения.
▪ U-диск поддерживает формат FAT16, FAT32 файловая система
▪ Он оснащен обработчиком, usb-хостом, usb-устройством, интерфейсом RS232C и GPIB.
Модель
JK2516C
JK2516A
JK2516B
Диапазон измерения
0.1μΩ-110MΩ
1μΩ-2MΩ
1μΩ-20kΩ
Базовая точность
0.05% + 2 слова(Точность диапазона 2MΩ составляет 0,2%, точность диапазона 20 mΩсоставляет 0.1%)
0.05% + 2 слова
0.05% + 2 слова(Точность диапазона 2MΩ составляет 0.2%, точность диапазона 20mΩ составляет 0.1%)
Чтение
4 1/2
Скорость измерения
Высокая скорость:22 мс,Средняя скорость:42 мс,Медленная скорость:102 мс; Выше показана скорость во время закрытия. Когда дисплей открывается, время отображения составляет 10 мс.
Режим диапазона
Автоматический, удерживающий, ручной выбор
Режим запуска
Внутренний, внешний
Внутренний, ручной, внешний, автобус
Внутренний, внешний
Среднее количество раз
1-255
Время задержки
0-9999 мс, шаг за шагом 1 мс
Функция калибровки
Нуль короткого замыкания, ноль, коррекция нагрузки
Измерение температуры
-10,0 ℃ ~-99,9 ℃,Датчик:PT100
Функция компенсации температуры
Да(Значение измерения сопротивления преобразуется в заданную температуру)
Нет
Нет
Конфигурация тестового конца
Четыре
Режим отображения
Прямое считывание,Δ %
Диапазон (тестовый ток): Диапазон испытаний
20mΩ (1A): 1μΩ~20 МОм
200 МОм (100 мА): 20 МОм~200 МОм
2 Ом (100 мА): 200 МОм~2Ω 20Ω
(10 мА):2 Ом~20 Ом
200 Ом (1 мА): 20 Ом~200Ω 2kΩ (100μA):200Ω~2kΩ 20kΩ (100μA):2kΩ~20 кОм
200kΩ (10μA):20 кОм~200kΩ
2MΩ (1μA): 200kΩ~2MΩ
200 МОм (100 мА): 20 МОм~200 МОм
2 Ом (100 мА): 200 МОм~2Ω
20 Ом (10 мА): 2 Ом~20 Ом
200 Ом (1 мА): 20 Ом~200Ω
2kΩ (100μA): 200Ω~2kΩ
20kΩ (100μA): 2kΩ~20 кОм
200kΩ (10μA): 20kΩ~200kΩ
20mΩ (1A): 1μΩ~20 МОм
200 МОм (100 мА):20 МОм~200 МОм
2 Ом (100 мА): 200 МОм~2Ω
20 Ом (10 мА): 2 Ом~20 Ом
200 Ом (1 мА): 20 Ом~200Ω
2kΩ (100μA): 200Ω~2kΩ
20kΩ (100μA): 2kΩ~20 кОм
Сортировка
3, абсолютное значение/Процент
Измерение низкого напряжения
Напряжение разомкнутой цепи ≤ 40 мВ, эффективный диапазон: 2 Ом,20Ω,200Ω,2kΩ.
Нет
Дисплей
24 истинных цвета, разрешение 480x272 TFT LCD, с функцией сенсорного экрана
Хранение
Более 100 групп внутренней памяти, u-диск более 500 групп
Интерфейс
Стандартный обработчик конфигурации, USB хост, USB устройство, GPIB, RS232C интерфейс опционально
Стандартные аксессуары
26004-1 четыре терминала тест Кельвина кабель
Дополнительные аксессуары
26009B SMD испытательный прибор
26008A SMD тестовая коробкаНастройка программного обеспечения связи
