Генератор сигналов произвольной формы Hantek6074BD, на базе ПК, USB, портативный осциллограф на 4 канала, анализатор спектра БПФ

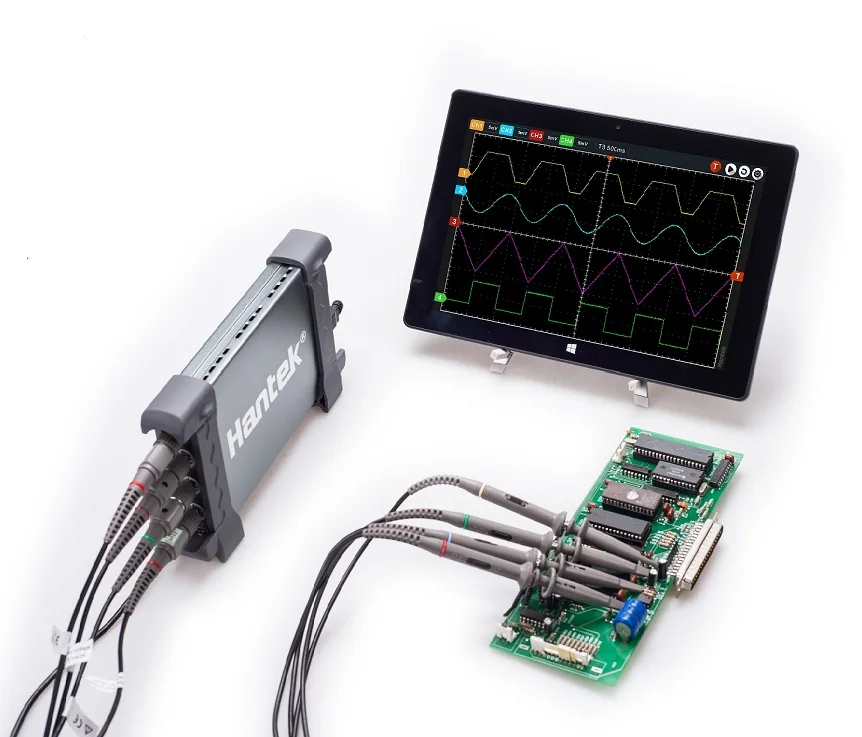

Генератор сигналов произвольной формы Hantek6074BD на базе ПК USB портативный осциллограф 4 CH осциллограф анализатор спектра БПФ Серия Hantek6004BD 4CH осциллограф и функция/Arb. Генератор сигналов. Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, частоту дискретизации в реальном времени 1 ГГц/с, входную чувствительность мВ в-10 В/дел, полосу пропускания 250 МГц и генератор сигналов произвольной формы. Питание от интерфейса USB2.0, устройство plug and play небольшого размера, которое удобно носить с собой. Высокая стоимость производительности, прохождение/сбой теста, находчивая функция запуска, динамическое отслеживание курсора, запись сигналов и функция воспроизведения.

Особенности

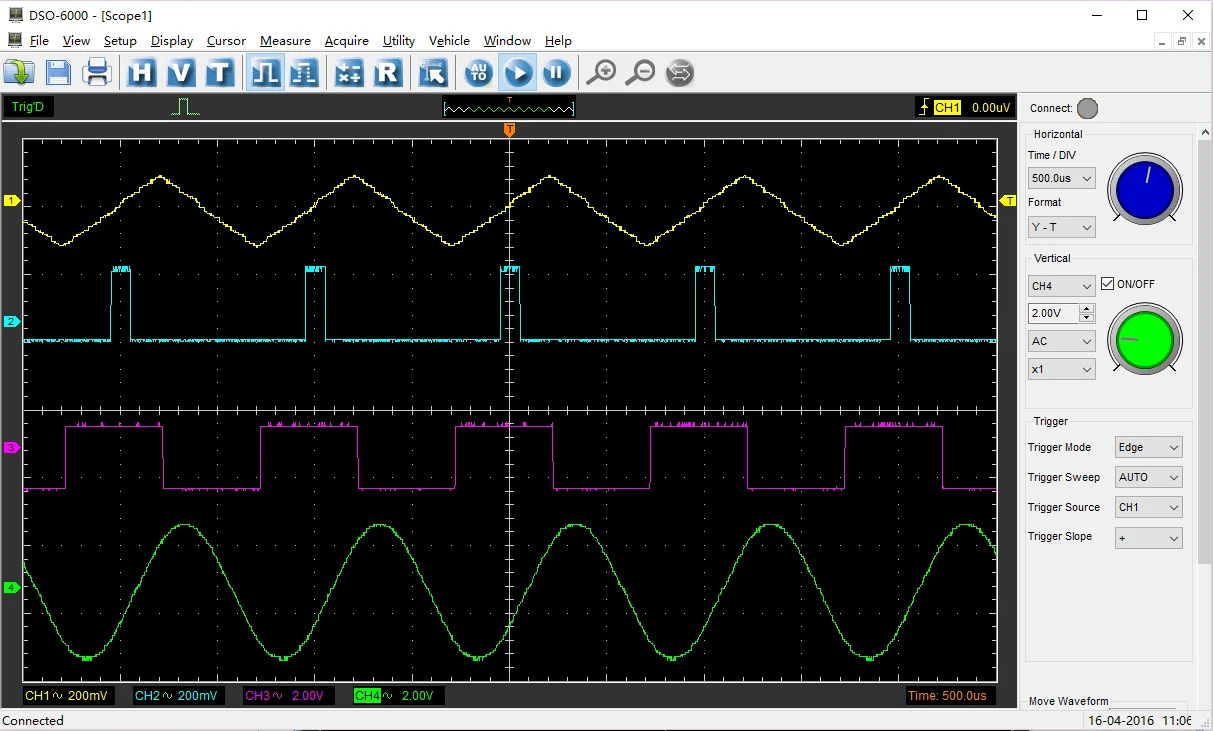

· 4CHОсциллограф и функция/Arb. Генератор сигналов.

· Производительность этой модели может быть даже лучше, чем производительность настольного осциллографа. Он имеет 4 независимых аналоговых канала, 1 ГСА/с частота дискретизации в реальном времени, 2 мВ в-10 В/дел Входная чувствительность и полосу пропускания 250 МГц.

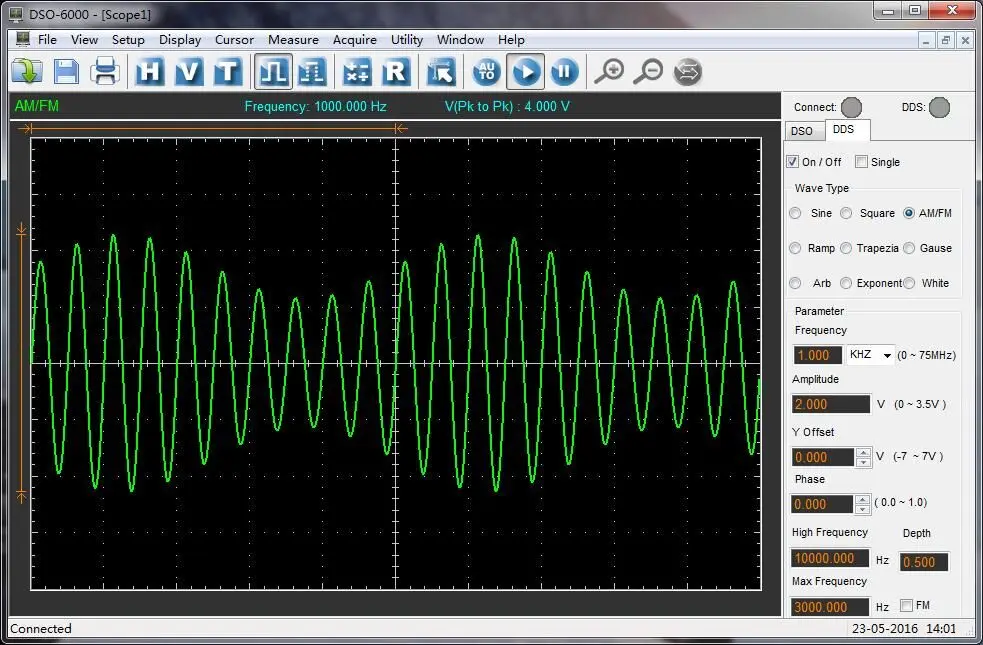

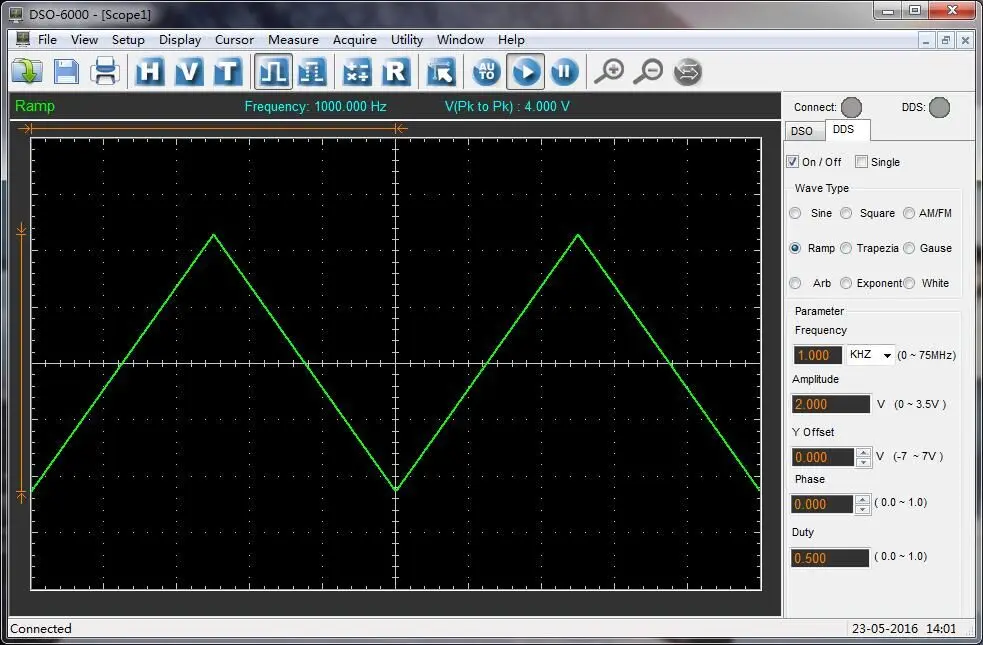

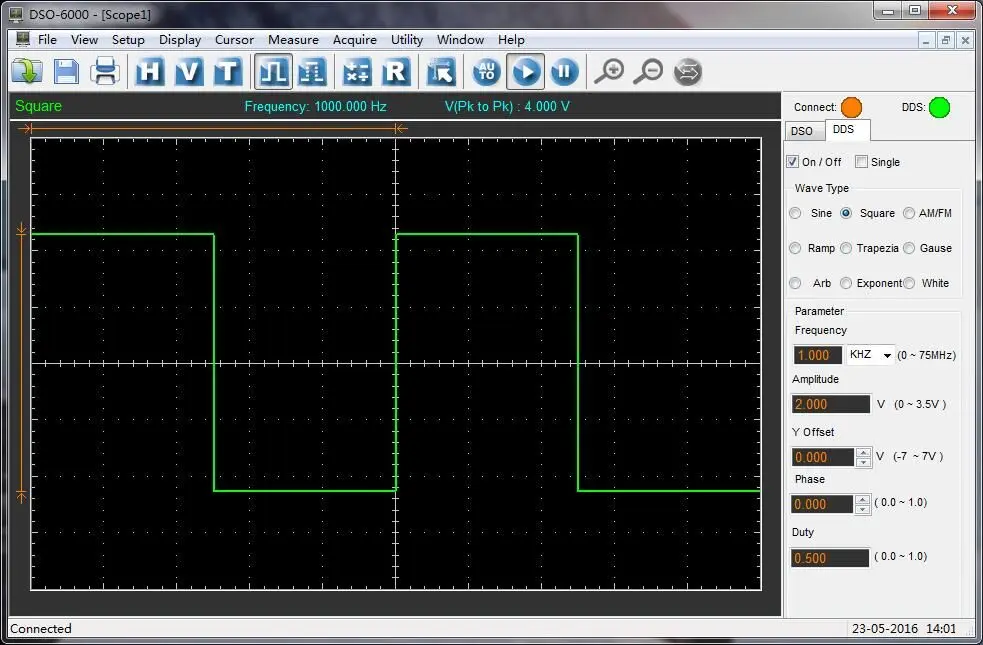

· Функция/генератор сигналов произвольной формы: 200MSA/s DDS, 12 бит вертикального разрешения, встроенное множество стандартных форм сигналов, произвольные формы легко редактировать, что удобно для повторного появления датчика и другого неправильного сигнала.

· Прохождение/сбой теста, находчивая функция триггера, динамическое отслеживание курсора, запись сигнала и функция воспроизведения. Рабочий интерфейс похож на осциллограф banchtop, прост в эксплуатации с высокой производительностью.

· Интерфейс USB2.0, устройство plug and play.

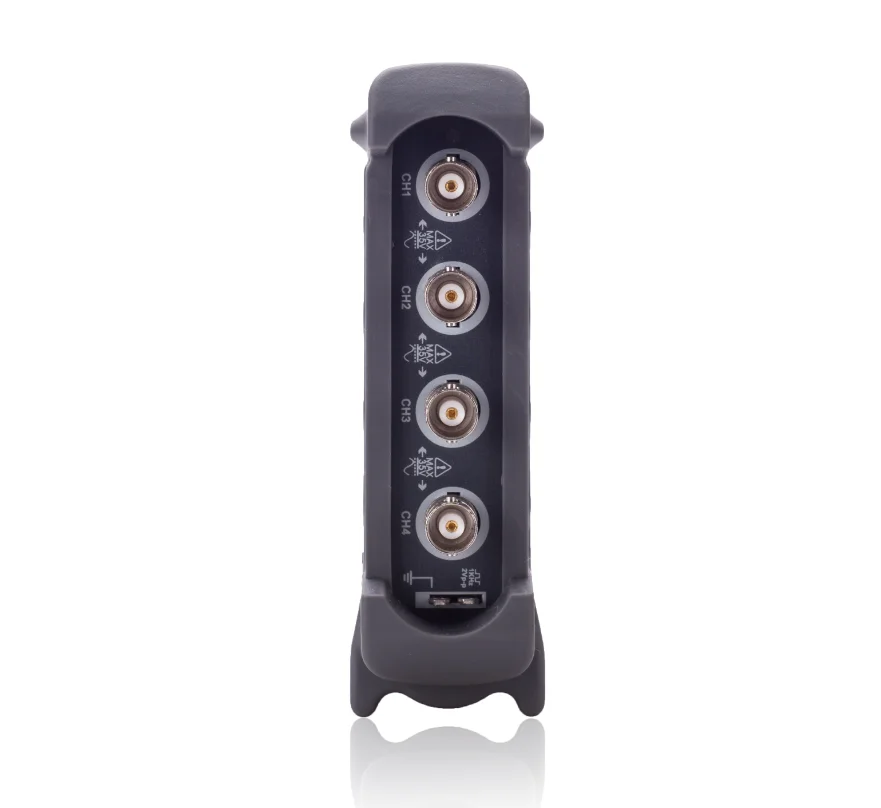

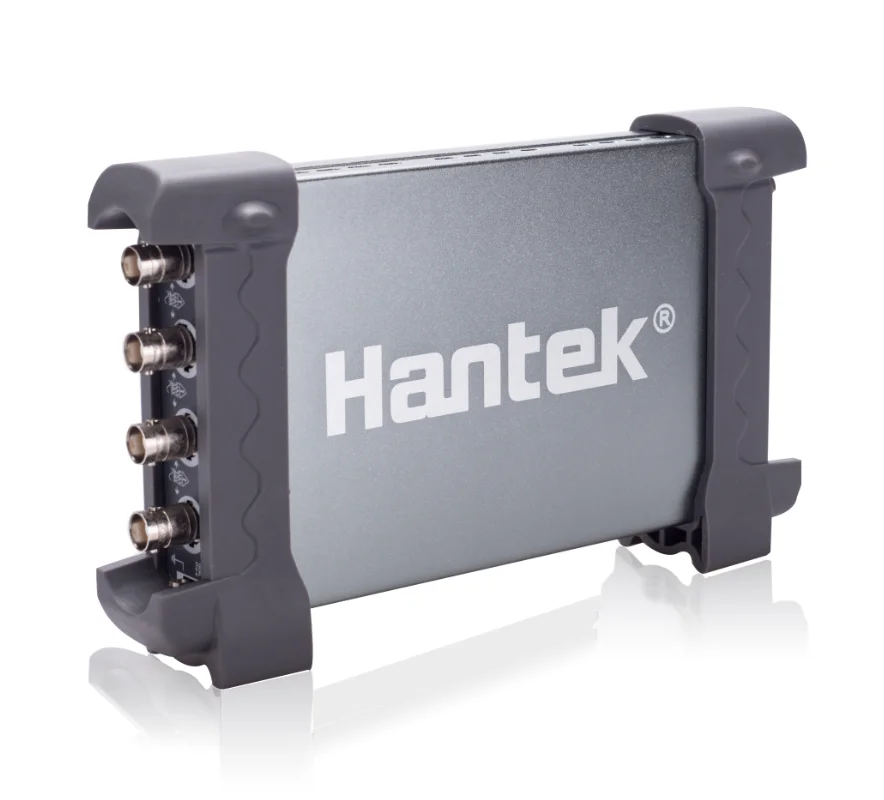

· Хорошая механическая конструкция небольшого размера, которая удобна для переноски. Внешний чехол сделан из того же материала с анодированным покрытием из алюминия. Обладает отличной термостойкостью и абразивной стойкостью, красивым внешним видом. Значительно улучшена твердость поверхности из алюминиевого сплава.

· Подходит для портативных компьютеров, настольных ПК и ремонта/фиксации производственной линии. Подходит для деловых поездок.

· Поддержка программного обеспечения: Windows 10, Windows 8, Windows 7

· Данные волновой формы могут быть выведены в EXCEL,BMP,JPG в качестве категории времени и напряжения.

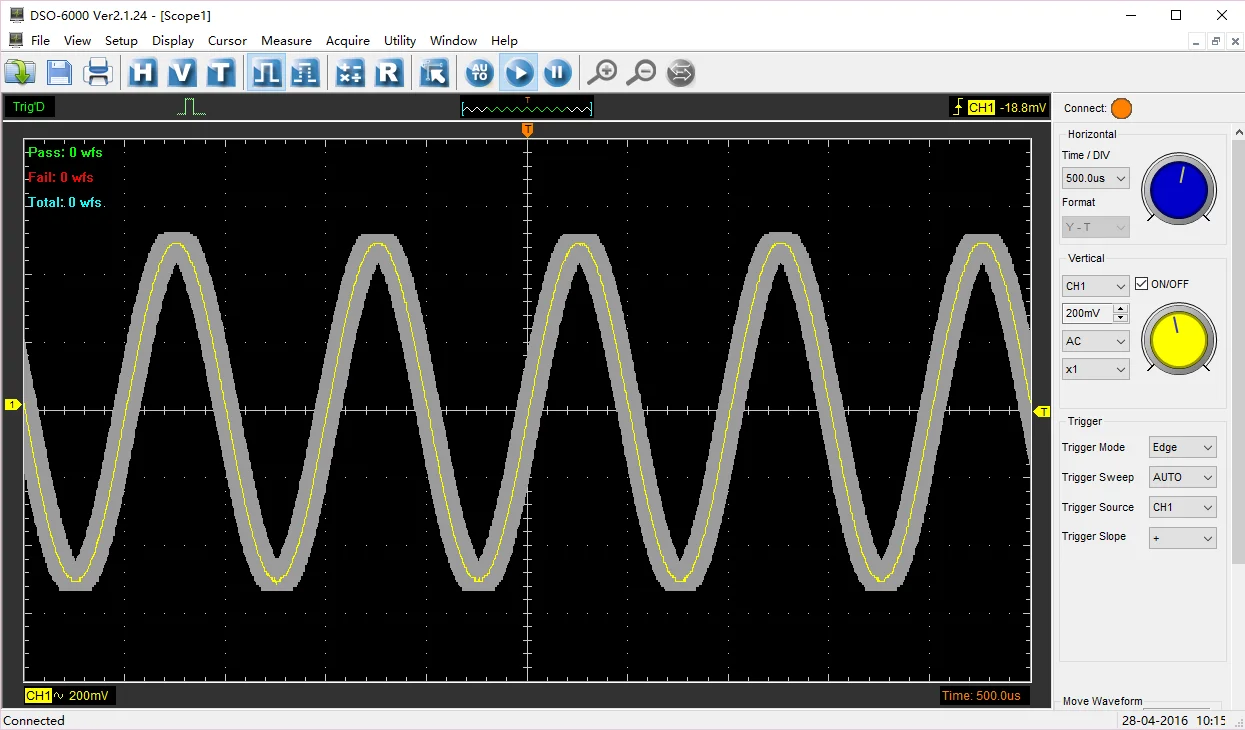

· Более 20 видов функций автоматического измерения, Функция проверки прохождения/отказа, подходит для инженерного применения.

·Запуск и декодирование последовательной шины, информация о Протоколе шины может быстро и интуитивно отображаться в виде таблицы.

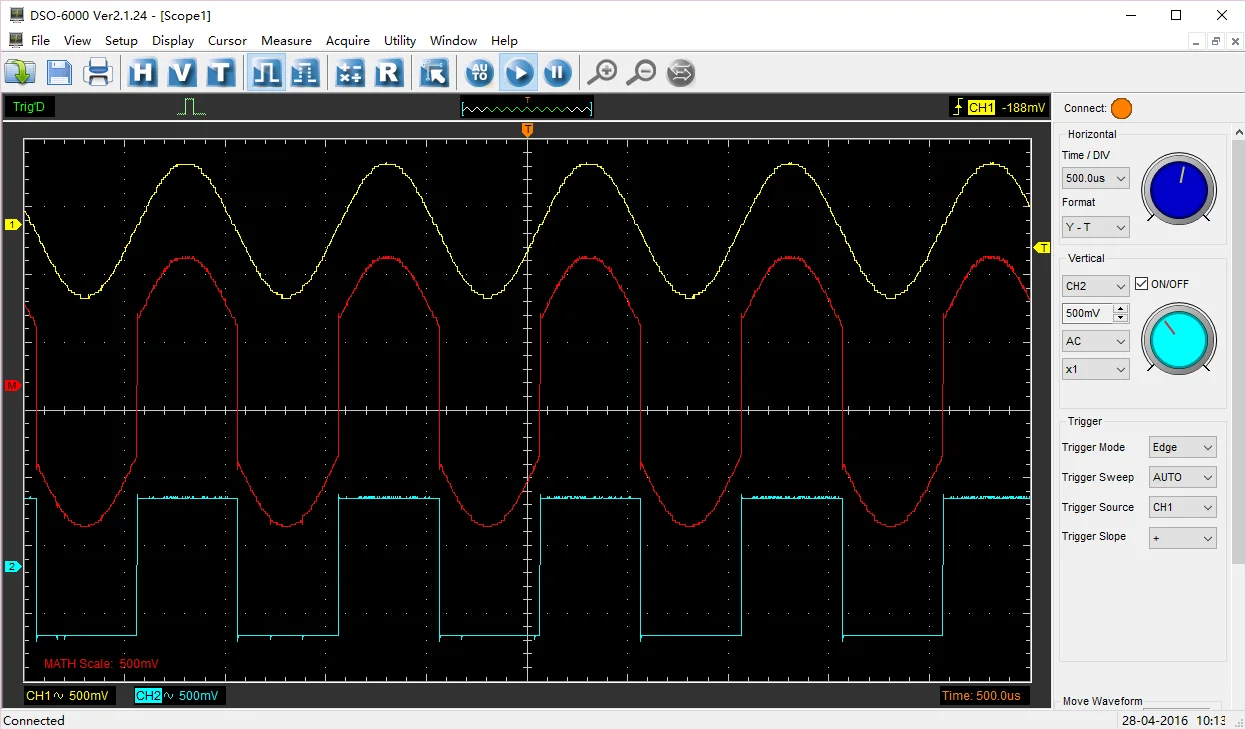

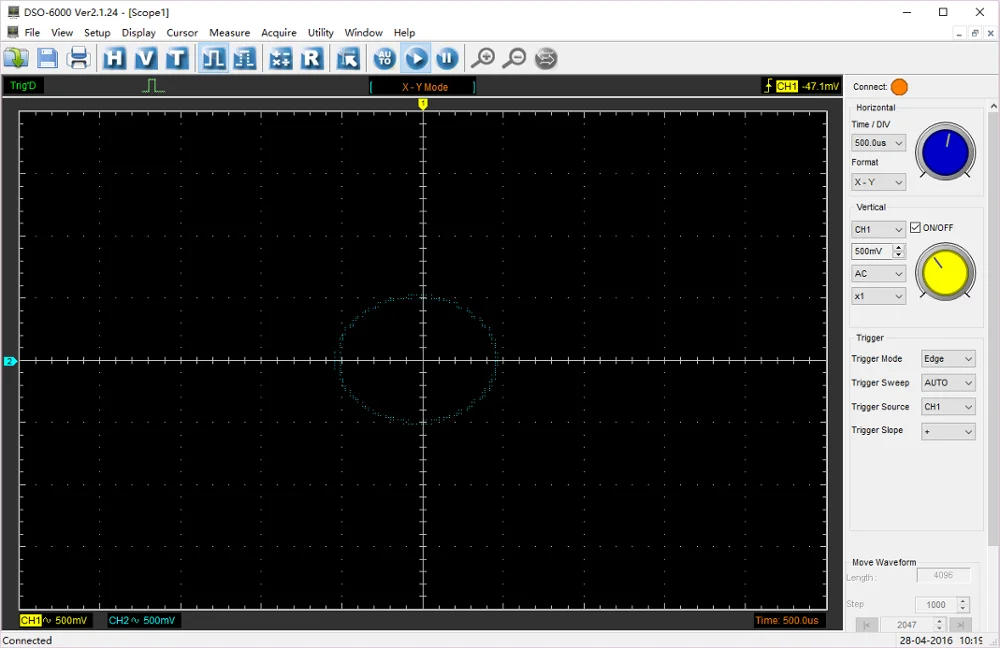

· Усреднение формы волны, послесвечение, контроль легкости, Обратный ход, добавление, вычитание, умножение, разделение, X-Y дисплей.

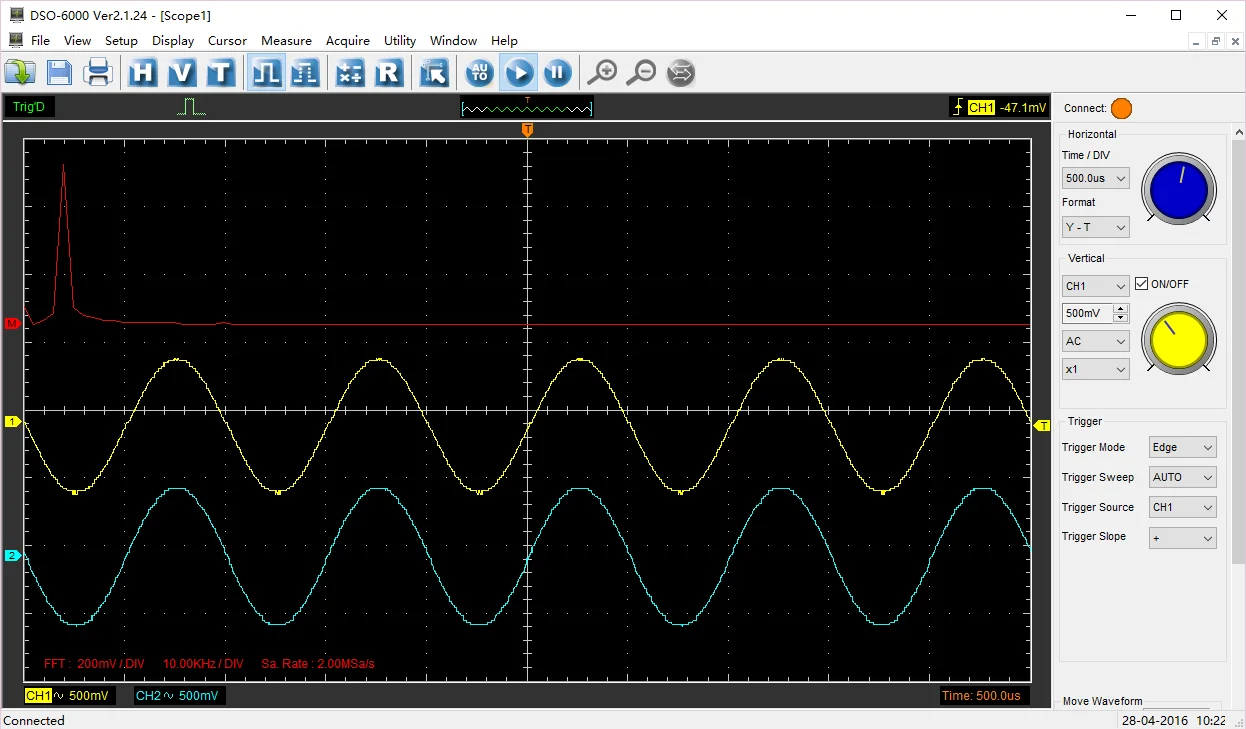

· Анализатор спектра БПФ

· Один компьютер может подключаться к нескольким осциллографам, легко расширить номер канала.

· Стандартный интерфейс USBXI, легко вставляется в чехол USBXI, образуя инструмент для сборки.

· Предоставьте библиотеку вторичного развития; Предоставьте примеры разработки Labview \ VB \ VC.

Модель

Hantek6074BD/Hantek6104BD/Hantek6204BD/Hantek6254BD

Полоса пропускания

70 МГц/100 МГц/200 МГц/250 МГц

Канал

4 CH

Частота дискретизации в реальном времени

1 ГСА/с

Глубина памяти

64K

Точность временной базы

± 50ppm

Временная база

2ns/div-1000s/div (1-2-4 последовательности)

Входное сопротивление

1 МОм 25 ПФ

Входная чувствительность

2 мВ/дел~10 В/дел

Вертикальное разрешение

8 бит

Вертикальный диапазон смещения

2 мВ~10 В/дел @ x1 зонд;

20 мВ~Зонд 100 в/дел @ x10;

200 мВ~1000 В/дел @ x100 зонд;

2 в~Зонд 10000 в/дел @ x1000

Точность усиления постоянного тока

± 3%

Предел полосы пропускания

20 МГц

Режим триггера

Edge, Pulse, Video, альтернатива

Источник триггера

CH1, CH2, CH3,CH4

Процесс сигнала волны

+,-, X, ≤, FFT, Invert

Измерение курсоров

Крест, след, горизонтальный, вертикальный

Автоматическое измерение

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot, частота, период, Время нарастания, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Режим генератора сигналов произвольной формы

Частота сигналов

DC ~ 25 МГц

DAC

2K ~ 200 МГц Регулируемый

Разрешение частоты

0.10%

Канал

Выход формы волны 1CH

Глубина волны

2кса

Вертикальное разрешение

12 бит

Стабильность частоты

<30ppm

Амплитуда волны

± 3,5 в макс.

Выходное сопротивление

50 Ω

Выходной ток

50 мА, Ipeak = 50 мА

Система BW

25 м

Гармоническое искажение

-50dBc(1 кГц), -40dBc(10 кГц)

Общие характеристики

Объем

175 мм * 105 мм * 25 мм

Вес

0,9 кг

Аксессуар

2 пассивных датчика, 2 Зажим Аллигатор,1 шнур BNC-BNC
