ADACAR Адаптер кнопок руля Opel для магнитол PioneerСовместим с автомобилями: Опель Астра Джи (Opel Astra G);Опель Вектра Б (Opel Vectra B);Опель Зафира А (Opel Zafira A); Опель Омега Б (Opel Omega B).
Рисунок 1 – распиновка аудио разьема Опель для подключения кнопок рулевого управления к магнитоле Пионер
Рисунок 2 – Фото разъема магнитолы PioneerНа этом установка успешно завершена и можно включить питание в автомобиле, чтобы начать управлять магнитолой Пионер при помощи кнопок мультируля автомобиля Опель!Почему выбирают наши адаптеры?Собственная Отечественная разработка! Знаем все от "А" до "Я" о своих адаптерах кнопок руля и с удовольствием проконсультируем Вас по техническим вопросам, а также по вопросам установки.Собственное производство в России! Самостоятельно испытываем КАЖДЫЙ адаптер мультируля после его изготовления.Гарантия возврата денег или замены адаптера - 1 год!Проконсультируем по любым вопросам установки адаптера кнопок руля в WhatsApp, Viber, Telegram, E-mail или по мобильной связи бесплатно!Наши адаптеры не требуют пульта ДУ магнитолы. Обучать адаптер не требуется, мы делаем это за Вас перед отправкой!Все необходимые настройки (программирование адаптера) под Ваш автомобиль и магнитолу мы осуществляем самостоятельно перед отправкой к Вам!Вам потребуется лишь просто подключить наш адаптер мультируля ADACAR по инструкции!
Как подключить адаптер кнопок руля Opel Astra G к магнитоле Pioneer?
Внимание! Подключение производить с отключенным зажиганием и «откинутой» плюсовой клеммой аккумулятора во избежание случайных замыканий электропроводки при монтаже!5 Шагов установки адаптера:

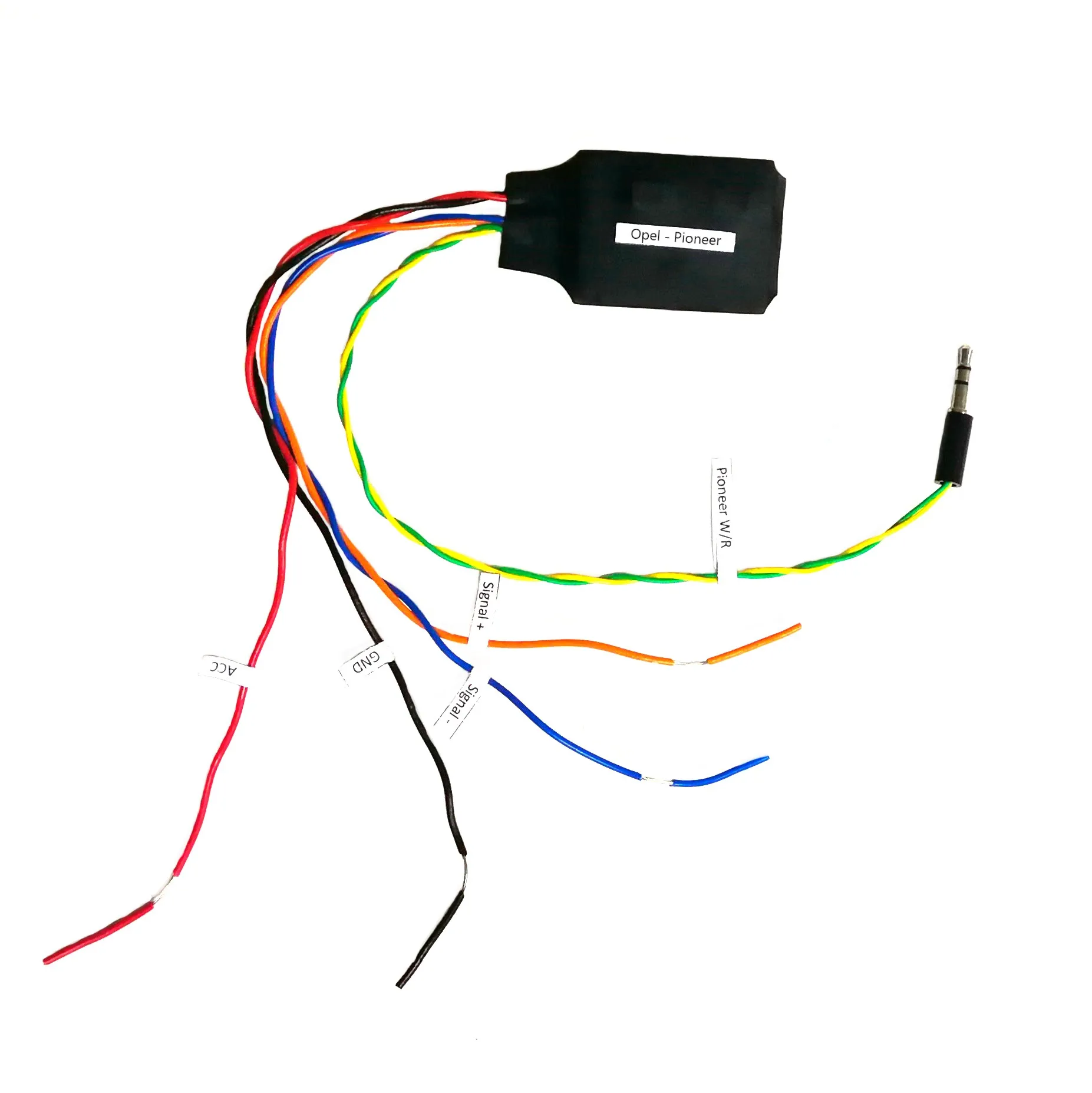

Джек адаптера(3,5 мм) подключить к входу магнитолы Pioneer, который подписан: W/R (вход с тыльной стороны магнитолы для управления с кнопок руля);Красный провод адаптера (ACC) подключить к ACC (питание 12 Вольт после включения зажигания). Данный провод адаптера к ACC автомобиля можно подключить (на выбор):– к контакту«АСС»питания автомобиля;– или к красному проводу магнитолы Pioneer (см. Рисунок 2);Черный провод адаптера (GND) подключить к «массе» автомобиля. Данный провод адаптера можно подключить (на выбор):– к контакту «GND» (или “массе”) автомобиля;– или к черному проводу разъема магнитолы Pioneer (см. Рисунок 2);Оранжевый провод адаптера (Signal +) подключить к контакту №1 (провод, идущий к данному пину в автомобиле как правило красно-синего цвета, обозначается как SWC – Switch Remote Control) аудио разъема Opel (см. Рисунок 1);Синий провод адаптера(Signal -) подключить (на выбор):– к черному проводу адаптера;– к “массе” автомобиля;– или просто “заизолировать”, так как адаптер будет работать в Опеле и без данного синего провода.Рисунок 1 – распиновка аудио разьема Опель для подключения кнопок рулевого управления к магнитоле ПионерРисунок 2 – Фото разъема магнитолы PioneerНа этом установка успешно завершена и можно включить питание в автомобиле, чтобы начать управлять магнитолой Пионер при помощи кнопок мультируля автомобиля Опель!Отзывы покупателей
