Автомобильная сигнализация с пультом дистанционного управления, Центральной блокировкой, кнопкой автозапуска и датчиком разблокировки

Это интеллектуальная Автомобильная сигнализация PKE (Пассивный бесключевой доступ) с функцией удаленного запуска двигателя и кнопки запуска. Это универсальная версия и подходит для автомобилей с автоматическим снаряжением или с ручным снаряжением.

Характеристики продукта:

1. Запуск/остановка одной кнопкой

2. Пульт дистанционного управления start/stop

3. Интеллектуальное обнаружение ручного тормоза

4. Интеллектуальное обнаружение пуска масляного насоса

5. Открывайте багажник удаленно (требуется, чтобы оригинальный автомобиль принес мотор багажника)

6. Автомобильный поиск с дистанционным управлением (гудок, мигающие Световые индикаторы)

7. Функция предупреждения о мигании на придорожной стоянке

8. Удаленно разблокировать/закрыть замок

9. Функция удобного доступа PKE без ключа, автоматическая разблокировка при приближении к автомобилю на 1,5-3 метра и автоматическая блокировка двери на 3-5 метров от автомобиля

10. Функция временного отключения PKE

11. Идентификация RFID

12. Функция противоугонной сигнализации (незаконное Вождение двери, наступает на ножной тормоз, чтобы вызвать оповещение)

13. Функция блокировки двигателя (автомобиль не может быть запущен в транспортном средстве после закрытия двери)

14. После запуска Наденьте на ножной тормоз, чтобы автоматически зафиксировать дверь и автоматически разблокировать при выключении пламени

15. Запустите автоматический замок, автоматически выключите замок

16. Оригинальный Автомобильный звуковой сигнал (оригинальный автомобиль должен иметь линию управления, и может быть добавлен звуковой сигнал)

17. Отключение питания

18. Функция аварийного сброса

19. Пульт начинает выключать Пламя через 10 минут

Напоминание: при установке сначала Возьмите вилку, чтобы найти соответствующую линию и подключите ее, и, наконец, подключите к хосту.

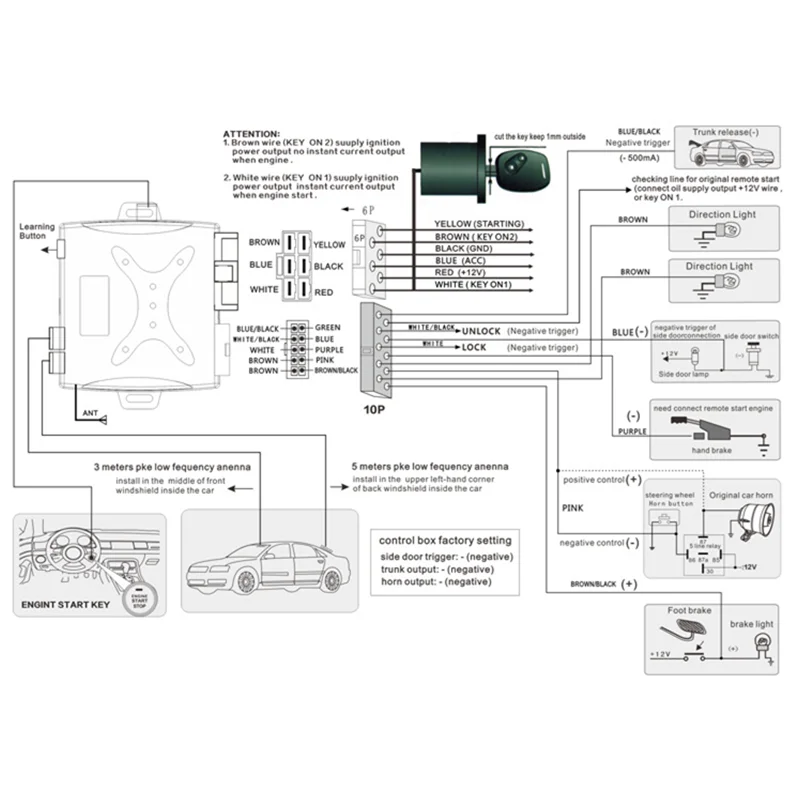

<Различные инструкции по установке проводки на хосте>

1. Вопрос: Как отпустить блокировку направления после установки ключа для запуска?

Ответ: это самый часто задаваемый вопрос владельцами автомобилей. Если вы хотите установить Запуск одной кнопкой, вы должны сломать Автомобильный ключ в гнезде ключа, чтобы разблокировать блокировку направления. Это обязательное условие для установки запуска одной кнопкой или снятия замка напрямую. Падение. Конечно, если это не слишком хлопотно, вы можете взять ключ с собой, а также вы можете вставить ключ, чтобы разблокировать его каждый раз, когда вы садитесь в автомобиль.

2. В: в автомобиле есть чип, который можно установить?

Ответ: если некоторые модели имеют чип двигателя противоугонную защиту, чип на ручке ключа оригинального автомобиля должен быть удален, чтобы вставить его возле выключателя зажигания для поддержания взаимной индукции с двигателем. Или снимите индукционную катушку у головки замка, свяжите чип и индукционную катушку вместе и установите ее внутрь приборной панели, что увлекательно и красиво.

3. Вопрос: где соединяется Входная линия обнаружения разблокировки транспортного средства с транспортным средством?

Ответ: эта строка используется для запуска автомобиля удаленно. Если вы не подключили эту линию, вы не сможете запустить автомобиль удаленно. Принцип заключается в обнаружении сигнала положительно заряженного провода двигателя левой передней двери при использовании оригинального автомобильного пульта дистанционного управления для разблокировки замка. Таким образом, Входная линия обнаружения разблокировки транспортного средства подключается к положительно заряженному проводу двигателя левой передней двери. Если мотор удаленной разблокировки имеет отрицательный сигнал, вам нужно разобрать хост 3-го поколения, чтобы выбрать и установить эту линию в качестве отрицательного триггера, а затем подключить ее к разблокировке двигателя автомобиля.

Для удаленного запуска необходимо сначала подключить кабель ручного тормоза, а затем удаленно разблокировать 3 раза. Когда на этой линии есть 3 сигнала запуска, автомобиль может запустить автомобиль удаленно. Если спусковой сигнал меньше 3-х раз, то линия не подключена должным образом. Или недостаточно сигнала запуска транспортного средства, затем должен быть установлен диод. Принцип заключается в наложении сигнала блокировки на спусковой сигнал. Метод работы обычно: Нажмите разблокировку + Блокировка + Разблокировка, 3 раза. Диодная модель обычно 1N4007 или 6A4 и т. д.

(Удаленный запуск не может разблокировать 3 раза подряд и установить схему проводки диода)

Примечание: эту линию нельзя подключить к центральной линии управления. Напрямую подключается к моторной линии. Именно линия обладает электричеством, когда мотор может работать во время дистанционного управления; Центральная линия управления-это линия, которая контролирует действие мотора. Если Центральная линия управления транспортного средства отрицательно срабатывает, то в это время центральную линию управления можно Заземлить и двигатель можно эксплуатировать. Пожалуйста, четко различите во время установки. Центральную линию управления транспортным средством нельзя запускать с помощью пульта дистанционного управления.

4. Вопрос: где соединяется линия управления замком транспортного средства с транспортным средством?

Ответ: функция этой линии заключается в блокировке двери транспортного средства после удаленного запуска. Если эта линия не подключена, дверь не может быть автоматически заблокирована после удаленного запуска, поэтому она подключена к центральной линии управления транспортного средства. Центральная линия управления-это линия, которая управляет замком или разблокировкой автомобиля. Если центральное управление транспортного средства срабатывает от отрицательного сигнала, то используйте центральную триггерную линию управления для заземления утюга, затем двигатель автомобиля будет заблокирован, а линия управления транспортным средством будет нажата. Линия управления блокировкой машины 3-го поколения также может выводить положительный сигнал. При необходимости Откройте мэйнфрейм машины 3-го поколения и выберите Положительный выход в соответствующем положении pin-кода. Дополнительные сведения см. В схеме подключения.

Примечание: эту линию нельзя подключить к двигателю, иначе дверь не может быть закрыта после запуска пульта дистанционного управления. Он должен быть подключен к центральной линии управления транспортного средства. Обратите внимание при установке.

5. В: где должна быть подключена линия управления отключением устройства защиты от кражи? Противоугонное устройство подключено к оригинальному автомобилю или установлено позднее? Как подключиться?

Ответ: функция этой линии заключается в том, чтобы предотвратить кражу. Вам не нужно подключать эту линию. Хозяин этого продукта не имеет функции защиты от кражи.

Эту линию можно подключить только к линии контроля отключения масла установленного противоугонного устройства. Используйте линию контроля отключения масла установленного противоугонного устройства для управления машиной третьего поколения для входа или выхода из противоугонного состояния.

Противоугонное устройство оригинального автомобиля не имеет линии управления отключением, поэтому при установке машинки 3-го поколения в автомобиль с оригинальной машинкой Антивор, эту линию управления отключением не нужно подключать.

6. В: где должен быть подключен входной кабель сигнала триггера ножного тормоза? Как подключиться?

Ответ: функция этой линии-для запуска одной кнопкой. Если вы не подключили эту линию, вы не можете начать с одной кнопки. Включить динамик и панель приборов можно только отдельно. Поэтому вам нужно подключить эту линию, чтобы начать с одной кнопки. Нажмите кнопку старт; Для выключения пламени сначала сделайте шаг на тормоз, а затем нажмите кнопку старт.

Трос ножного тормоза транспортного средства обычно имеет положительный сигнал, то есть, когда ножные тормоза, измеренное значение на ножном тормозе в целом является положительным. Тестовая ручка заземлена на одном конце, а на другом конце тестируется линия ножного тормоза. Тестовая ручка светильник тся. Положительное электричество; Если сигнал ножного тормоза транспортного средства является отрицательным сигналом электричества, необходимо установить реле для преобразования сигнала ножного тормоза в положительный сигнал электричества. Обратите внимание при установке.

Примечание: Питание педального тормоза отдельных транспортных средств осуществляется ключом в положение ON. В это время линию электропитания ножного тормоза необходимо изменить, чтобы избежать многократного нажатия кнопки запуска, чтобы запустить автомобиль. Способ: отрежьте провод на конце переключателя ножного тормоза оригинального автомобиля и подключите его непосредственно к проводу 12 В под напряжением. При включении тормоза положительное электричество 12 В может достигать провода ножного тормоза машины третьего поколения через переключатель, то есть вы можете нажать на тормоз. Назначение активации ключа.

7. Вопрос: где следует подключить линию входного сигнала обнаружения ручного тормоза? Как подключиться?

Ответ: функция этой линии для удаленного запуска. Если эта линия не подключена, нет функции удаленного запуска.

В целях безопасности автомобиль с механической коробкой передач должен быть подключен к линии обнаружения ручного тормоза и подтянуть ручной тормоз, чтобы запустить удаленно. Если эту линию трудно найти на транспортном средстве или нет линии ручного тормоза, вы можете непосредственно Заземлить линию обнаружения ручного тормоза. Посылка заключается в том, что автомобиль не может быть припаркован на передаче, когда автомобиль остановлен, во избежание проблем безопасности, вызванных отсутствием обнаружения ручного тормоза после запуска пульта дистанционного управления.

Для автомобилей с акпп, в связи с результатом работы коробки передач, линия обнаружения ручного тормоза может быть напрямую заземлена.

Линия обнаружения ручного тормоза установлена на заводе на отрицательный триггер электричества, который эффективен только при заземлении. Таким образом, спусковой сигнал ручного тормоза транспортного средства должен быть эффективным при заземлении магистрали ручного тормоза. Если это транспортное средство с положительным электрическим ручным тормозом, необходимо добавить реле для переключения на отрицательное электричество. Его можно установить только при срабатывании. Обратите на это внимание при установке.

Примечание: напряжение кабеля ручного тормоза отдельных моделей не срабатывает на 12 В, поэтому диод должен быть последовательно подключен к кабелю ручного тормоза оригинального транспортного средства для изоляции. Кабели ручного тормоза можно соединить вместе.

8. В: где должен быть подключен синий провод (линия электропитания на выходе ACC) стартовой части? Как подключиться?

Ответ: функция данной линии-Подача питания на автомагнитолу, поэтому, если эта линия не подключена или не подключена правильно, автомобильная аудиосистема не может быть включена и не может использоваться в обычном режиме.

Метод поиска заключается в том, чтобы вставить ключ оригинального автомобиля и прикрутить его к Асс шестеренке транспортного средства, проверить, что линия за замком соответствует линии выходного питания АСК, А затем соедините его с синей линией машины третьего поколения.

Примечание: линия электропитания ACC на выходе машины 3-го поколения отключается при запуске, что соответствует большинству моделей. Если линия ACC определенной модели включается при запуске, то линия ACC должна быть подключена к положению on. Выше белой линии.

9. Вопрос: где должен быть подключен белый провод и Коричневый провод (на выходе провод питания) стартовой части? Как подключиться?

Ответ: функция этих 2 проводов заключается в подаче питания на приборную панель, также называемую проводом flameout. Если 2 провода подключены неправильно или подключены неправильно, панель приборов не светильник рается или автомобиль не может быть запущен.

Одна белая линия ON1 подает питание на весь автомобиль и не может быть отключена при запуске, поэтому ее также называют бесперебойным питанием во время пуска; Другая коричневая ON2 питает кондиционер автомобиля, фары или другие электроприборы. Его можно отсоединить при запуске. Цель отключения-подача достаточного тока на двигатель для запуска. После запуска питание электроприборов на ON2, поэтому называется отключением питания во время запуска.

Метод поиска этих двух строк заключается в том, чтобы вставить ключ оригинального автомобиля в замок и повернуть его на передачу ON, то есть на вторую передачу. В это время линия на тестовом замке соответствует линии on; Различие ON1 или ON2 метод заключается в тестировании 2 на линиях при запуске. Если в момент запуска нет питания, это ON1, подключается к белой линии машины 3-го поколения, а если питание отключается во время запуска, это ON2, А затем подключается к машине 3-го поколения. Коричневая проволока.

Если при запуске включаются 2 на проводах отдельных моделей, то белый провод и коричневый провод машины 3-го поколения должны быть соединены между собой, А затем подключается к 2 проводам ON2 на автомобиле.. Если некоторые модели имеют три линии, то подключите все линии ON, которые не включаются во время запуска и белую линию машины третьего поколения параллельно, И параллельно Подключите отключение питания и коричневую линию машины третьего поколения.

10. Вопрос: где должен быть подключен желтый провод стартера (выходной провод стартера) к стартерной части? Как подключиться?

Ответ: Данная линия подключается к линии за замком, которая имеет электричество при включении ключа. В некоторых моделях есть две линии, которые имеют электричество при запуске, поэтому они должны быть соединены параллельно с желтой линией машины третьего поколения. Если эта линия не подключена или не подключена правильно, двигатель автомобиля не запустится и не может запуститься.
