Последнее обновление: 28.03.2022
AboardSIGMA11 параметры PCBPlate, размер 90*43 мм, 1,6 мм, 1 унций, зеленый, c5максимальная емкость 18 мм в диаметре.
BboardSIGMA11 параметры PCBPlate, размер 100*75 мм, 1,6 мм, 1 унций, зеленый, c5максимальная емкость 30 мм в диаметре.
CboardSIGMA11 PCBPlate параметры, размер 100*50 мм, 1,6 мм, 1 унций, зеленый, два на одном boardSIGMA11.
На борту andBThe Схема платы точно такая же, AThe плата подходит для небольшой текущей ситуации, такой как as100mafollow, BThe плата подходит для высокой текущей ситуации.
Плата не имеет функции выпрямления и фильтрации, и используется только одна Регулировочная трубка, другие схемы andSIGMA11same, блок содержит два copiesSIGMA11, он может выводить два положительных напряжения,Используется для удовлетворения потребностей в токе, не является особенно ларгенеймайзером или другим одним положительным напряжением передней ступени или ухом усилителя, рассеивание тепла через угловой алюминий и большой радиатор шасси, может значительно уменьшить занятие пространства. Небольшой размер платы, поэтому, пожалуйста, обратите внимание на размер четырех электролитических конденсаторов на boardC13yes8MMOutside,C9 C11 C20All them10MMDiametral. Два на boardSIGMA11OfGNDAnd + V в них все независимы. Терминал support3.96mmand5mmтерминал расстояния стопы,Какой размер позиции слева на доске для углового прессинга 15 мм.
SIGMA11Is выход положительной мощности, andSIGMA22It может выводить положительную и отрицательную мощность. Thissigma11плата питания подходит для одного источника питания, выходной ток зависит от выпрямителя (D1 ~ D4) и регулятора мощности (Q13) это зависит. Выходное напряжение контролируется byr10 определение сопротивления.
WhenR10yes10KTime, выходное напряжение 24V, он может поставлять питание для спереди четырех трубок 。
Разница в входном и выходном напряжении источника питания минимальна до 6.5vвыше, предложение 10v, чтобы обеспечить эффект стабилизации напряжения.
R10связь с выходным напряжением выглядит следующим образом:
Выходное напряжение R10 значение Зенер диод (D5)

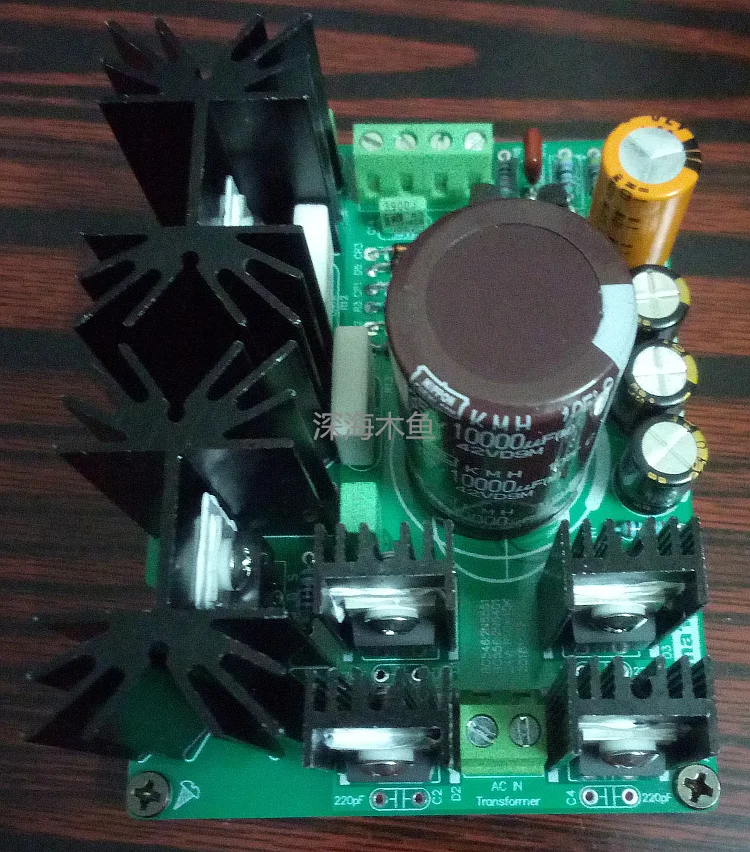

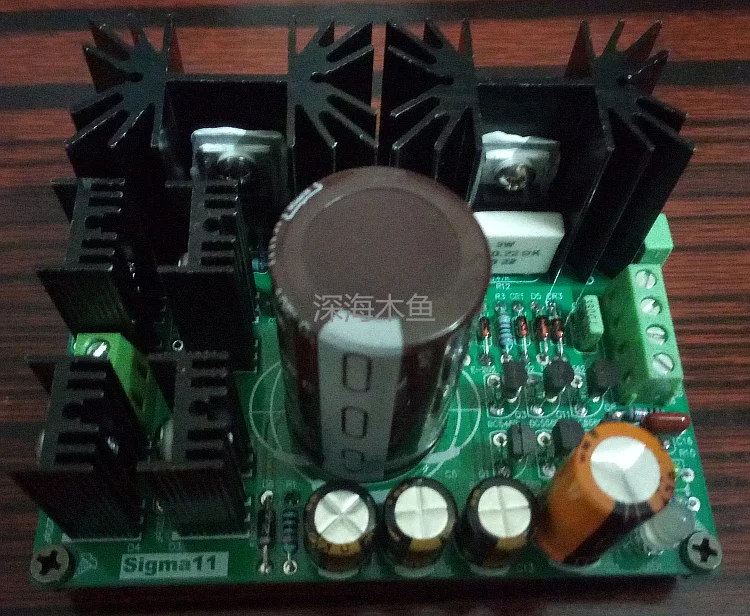

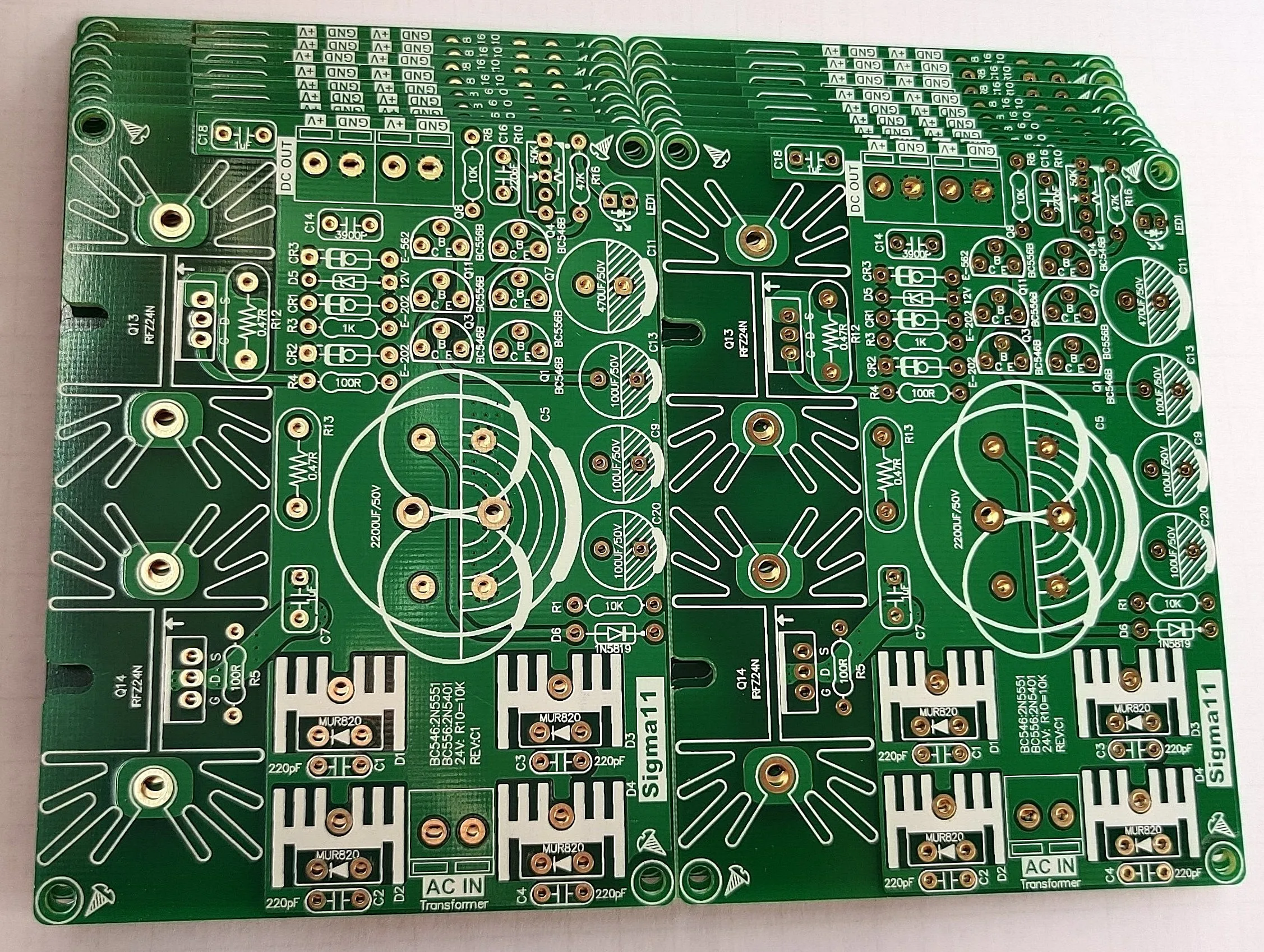

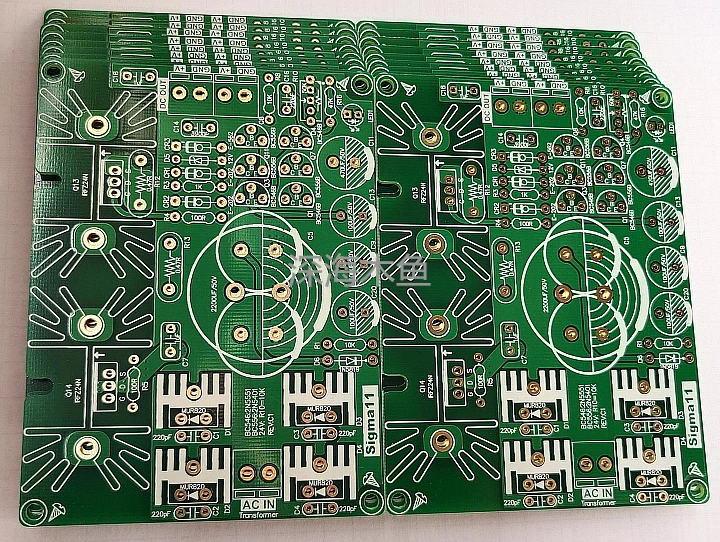

Ниже приведен реальный снимок:

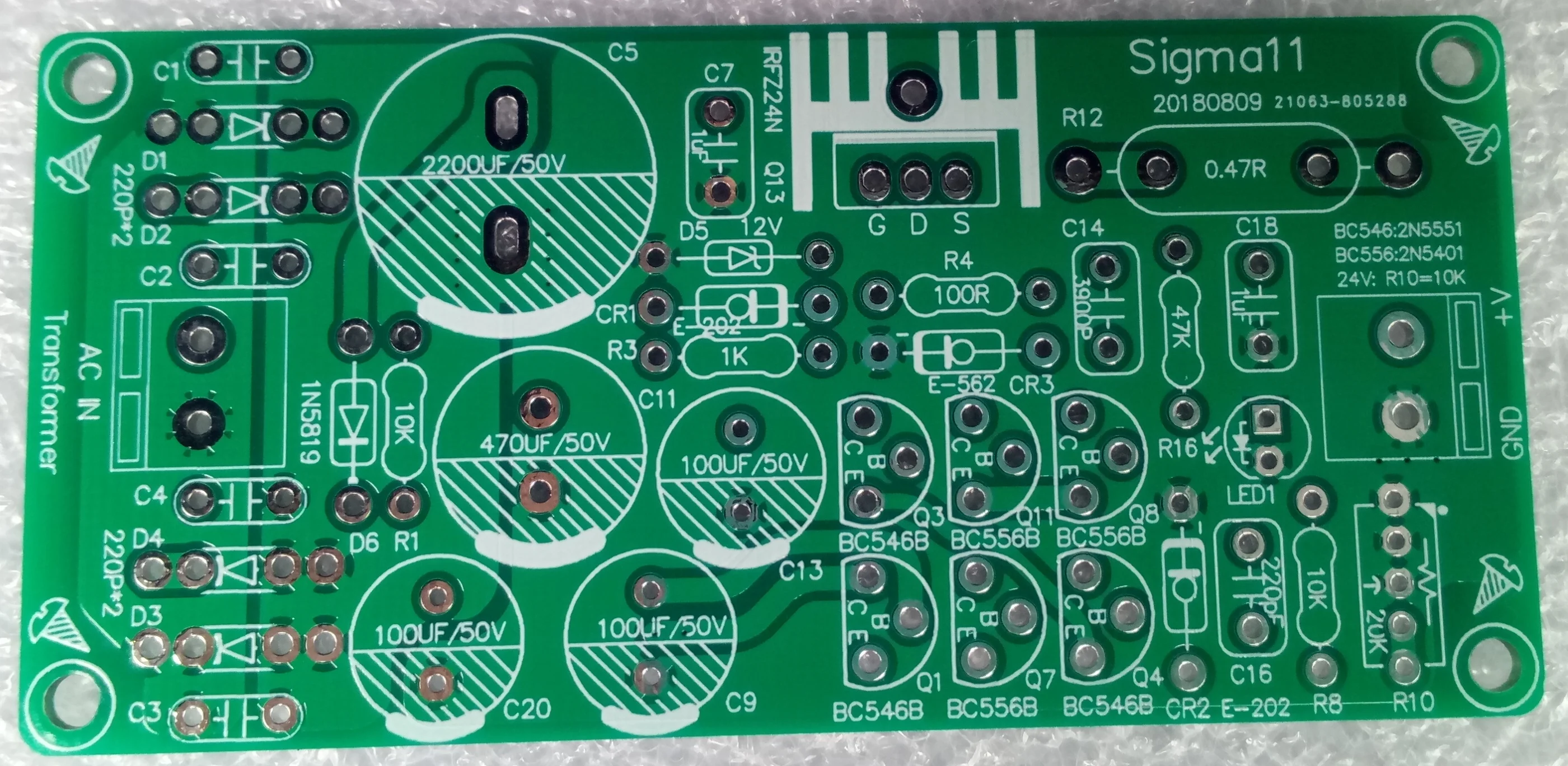

Пластина размером 90*43 мм, 1,6 мм, 1 унции, зеленый.

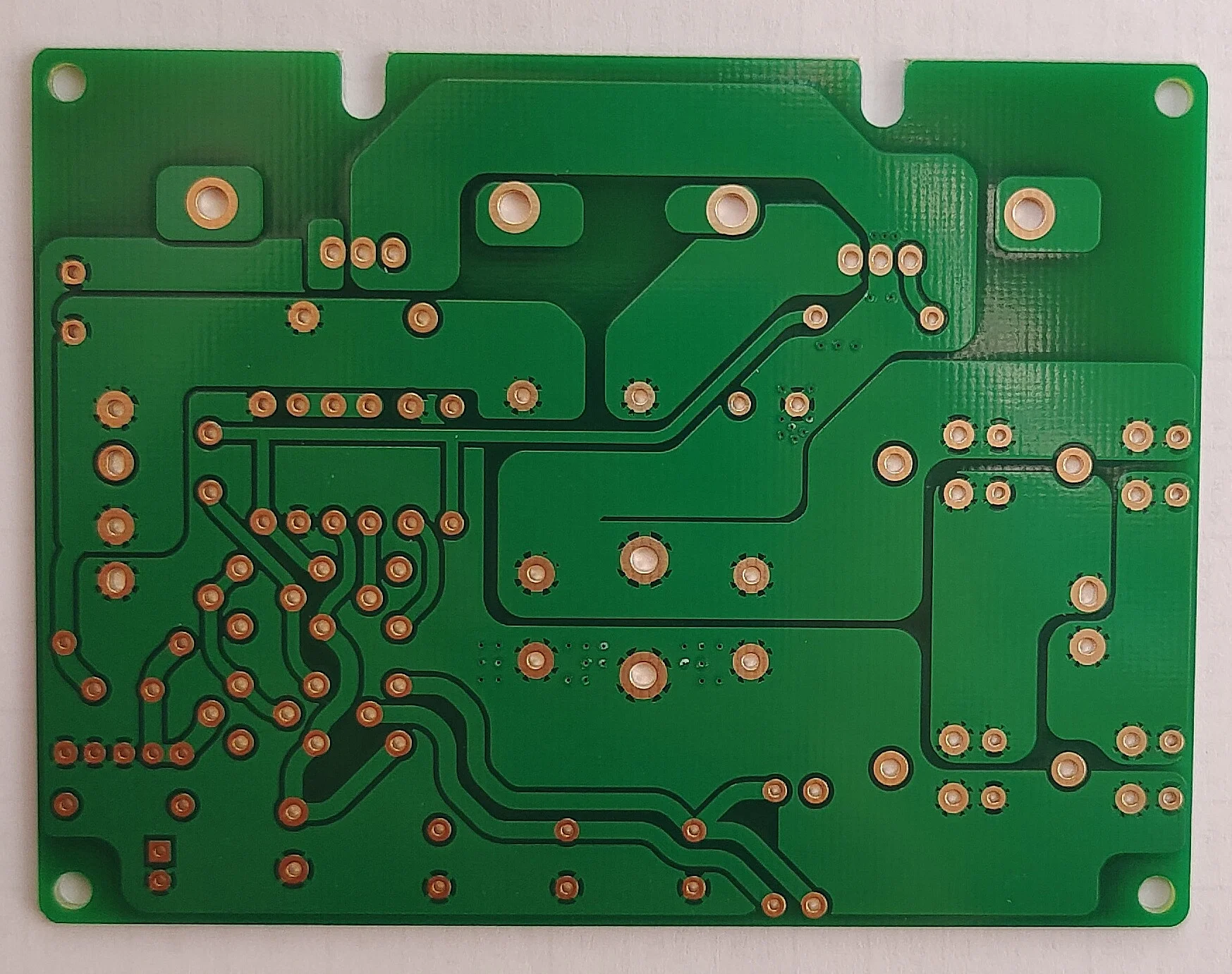

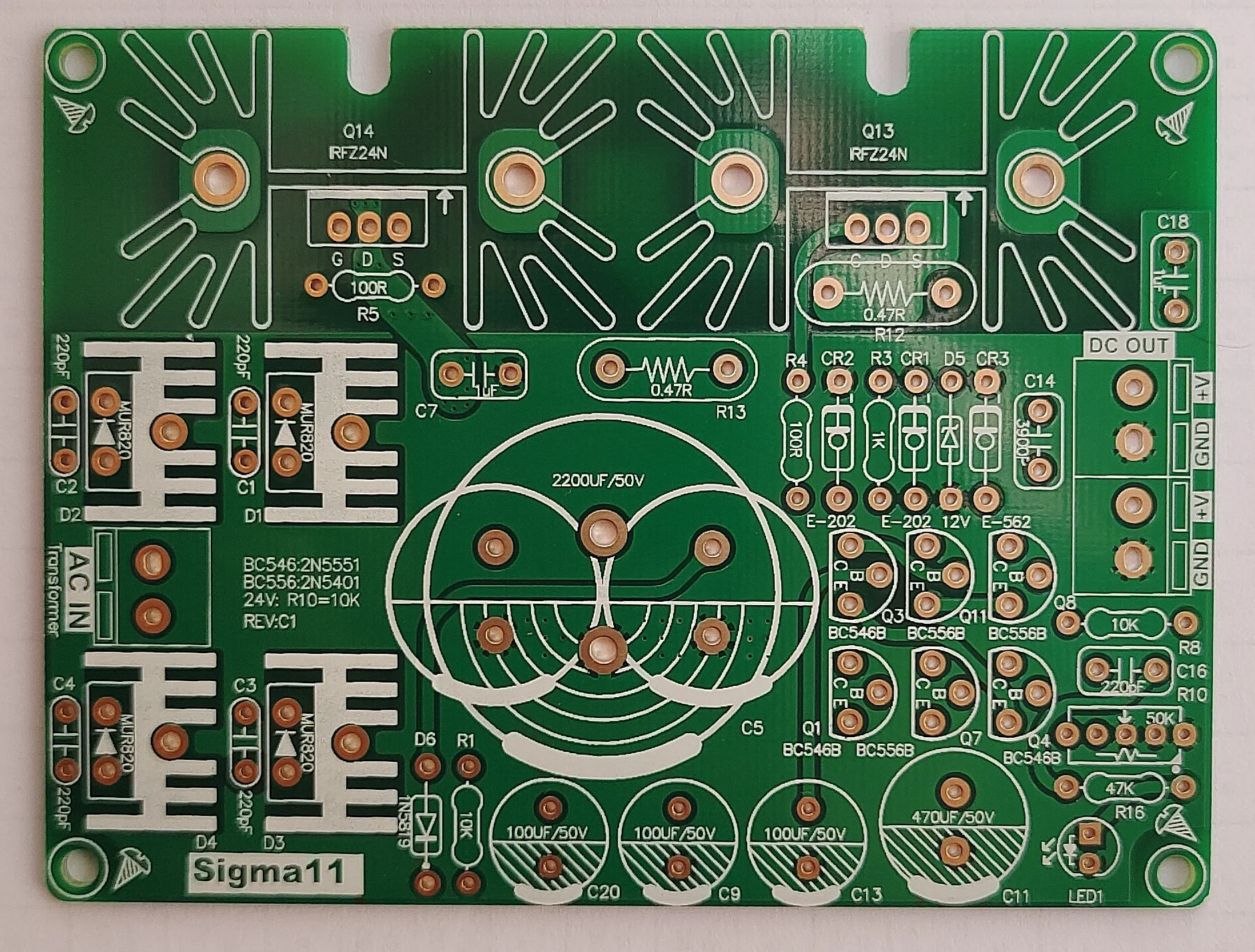

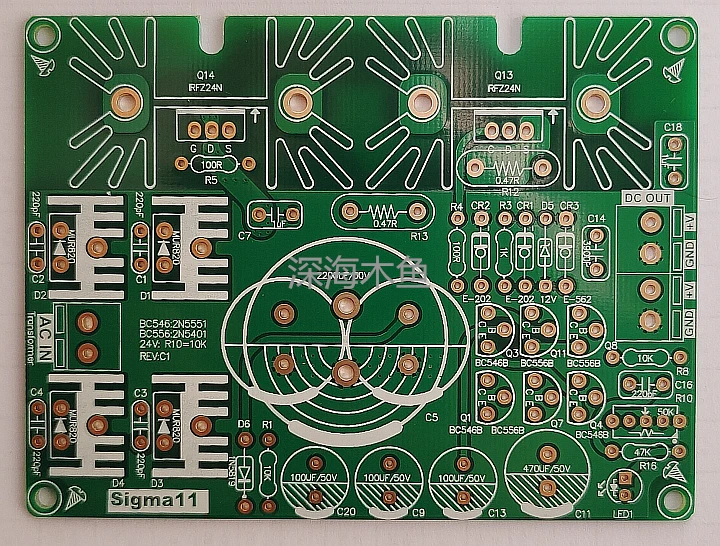

Bplate размер 100*75 мм, 1,6 мм, 1 унции, зеленый, золотое покрытие процесс.

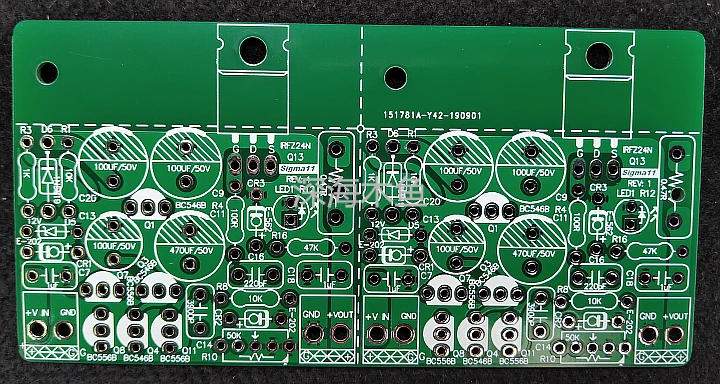

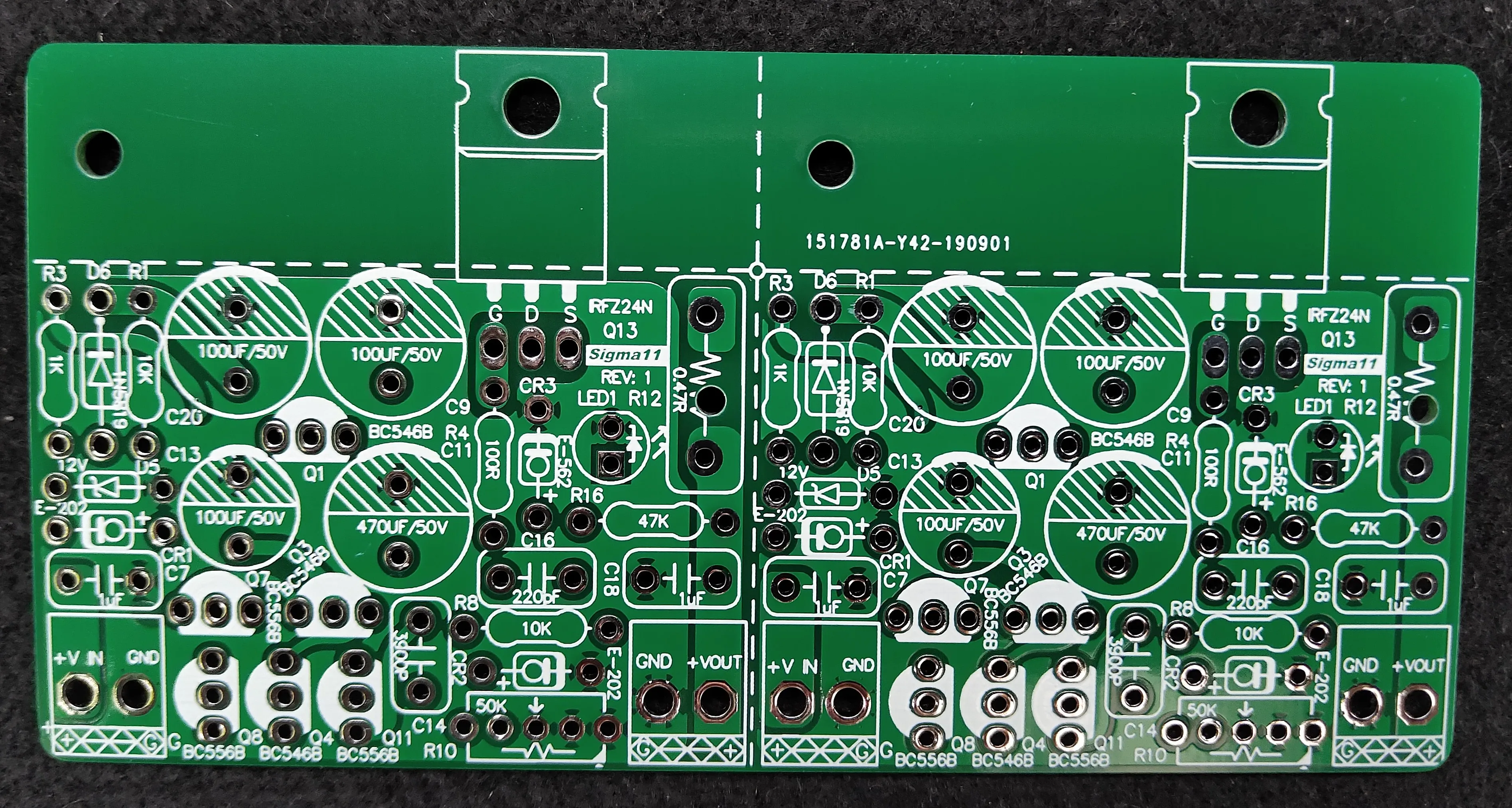

Cplate размер 100*50 мм, 1,6 мм, 1 унции, зеленый.
Объяснение: плата не имеет выпрямителя и фильтрующей схемы, подходит для источника питания от главного усилителя мощности. Плата является одной платой с двумя выходами channelssigma11.

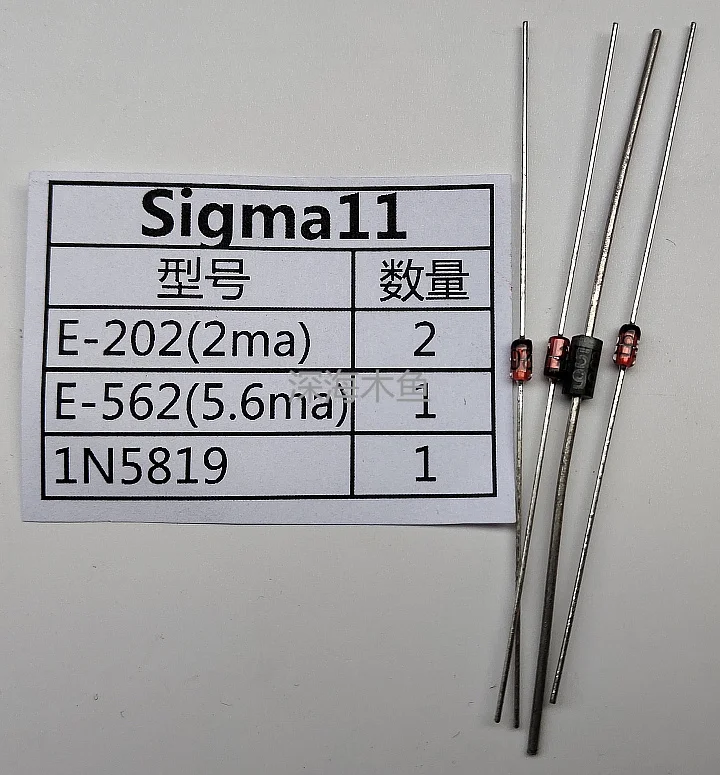

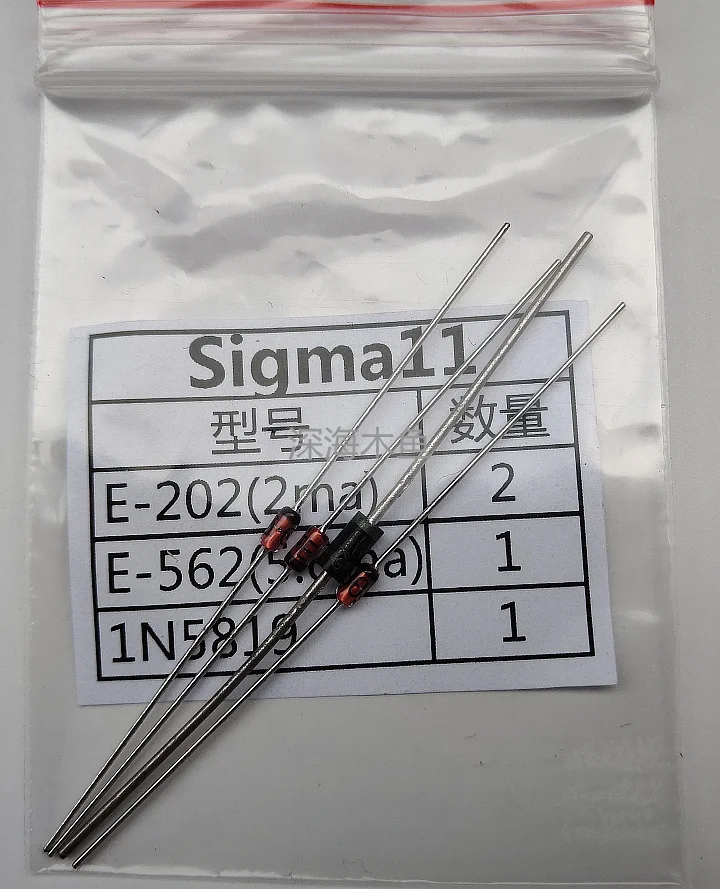

Используется трубка постоянного тока sigma11+ 1n5819как показано на рисунке ниже (1n5819легкое окисление штифтов, просто скребите лезвием перед сваркой, не снимайте, если вы возражаете):

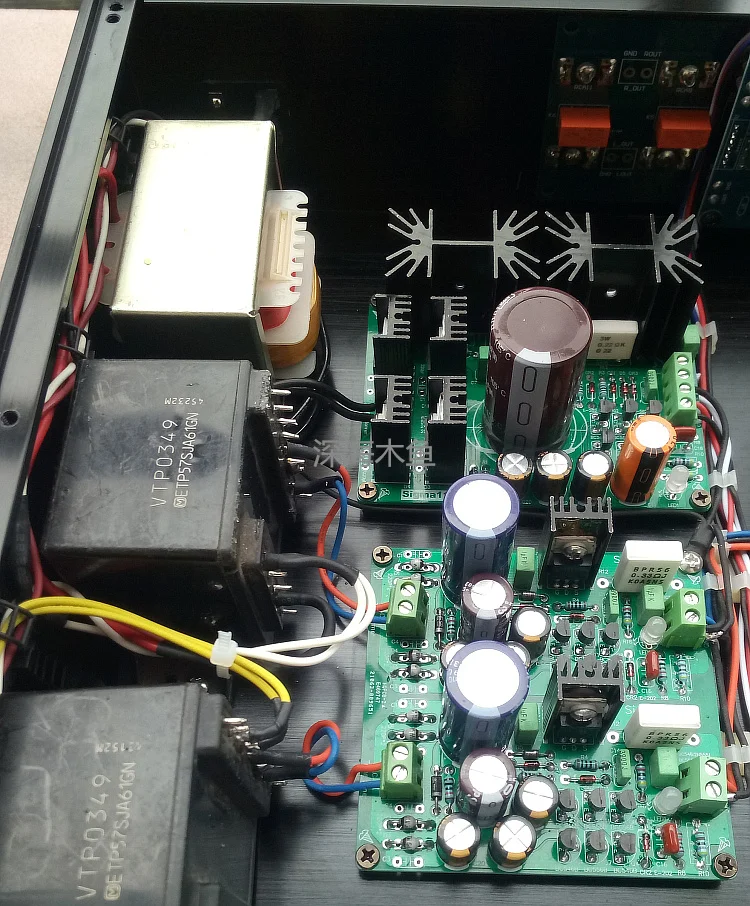

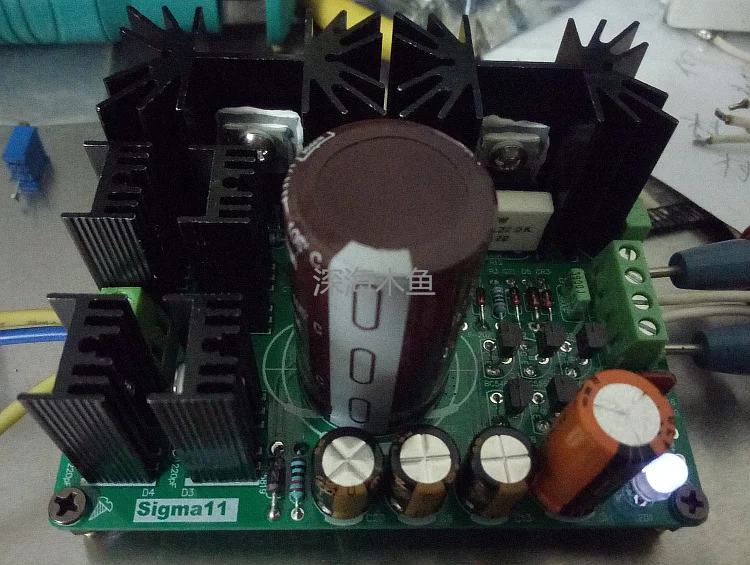

Изображение установленного объекта
