100-240V SR81 (SR868C8) SR81Q орган управления водонагревателем на солнечной батарее Температура контроллер управления установкой на солнечной батарее Термальность контроллер

100-240 В SR868C8 Солнечный водонагреватель контроллер температуры Солнечный контроллер тепловой контроллер Солнечный NTC10K PT1000

SR868C8 была заменена SR81

SR868C8Q был заменен SR81Q

Если вам нужна ручная работа, пожалуйста, отправьте нам сообщение с адресом электронной почты.

SR81 3000 Вт версия не имеет кабеля питания с вилкой.

Настройки по умолчанию не показывают T3, потому что многие люди не используют T3, поэтому мы скрываем T3 в новой версии.

Только когда вы открываете вспомогательную функцию нагрева и устанавливаете датчик T3. Затем T3 отобразится.

Контроллер солнечной системы SR868C8, контроллер солнечной системы, Бесплатная ручная классическая модель, бесплатная доставка, 3 дня, Ultisolar New Energy

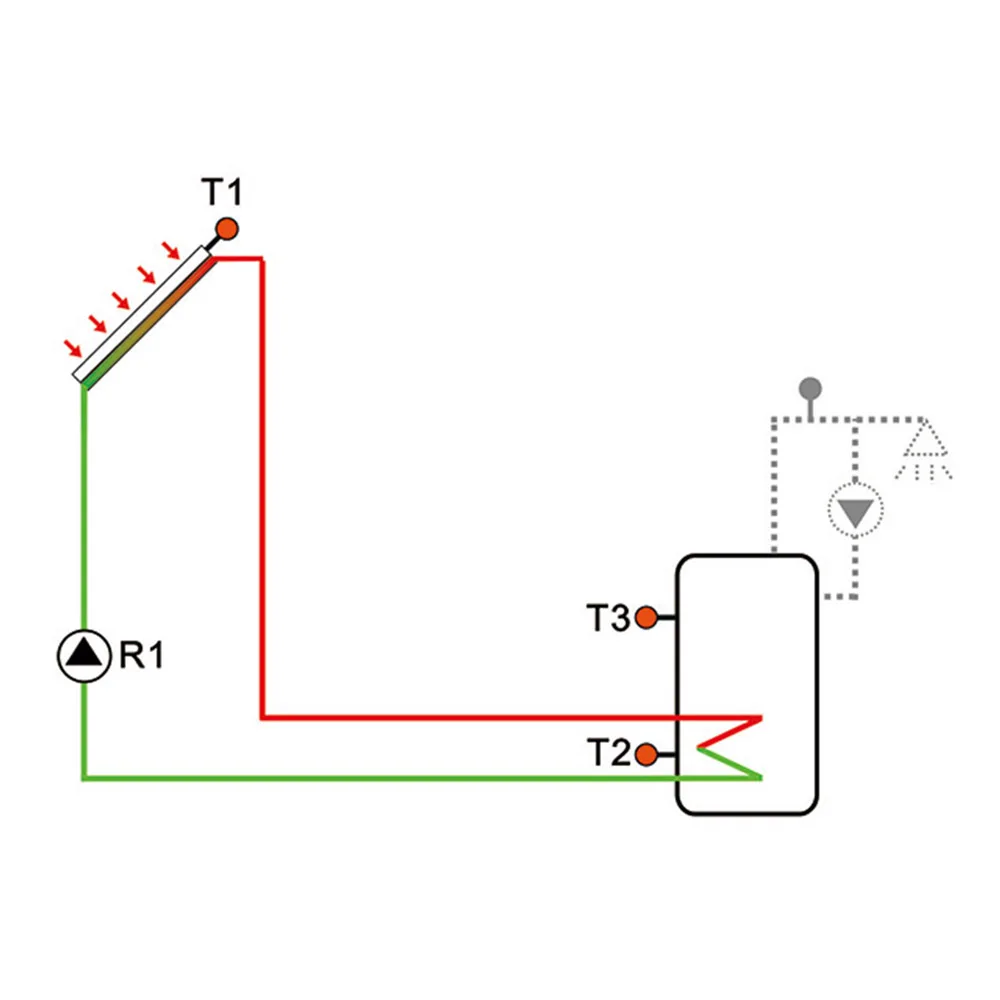

1 коллектор-1 резервуар для хранения-1 насос и вспомогательное Отопление

Описание: насос солнечной цепи (R1) включается, как только переключается разница температур (Delta T on) между коллекторным массивом (T1) и резервуаром для хранения (T2) достигается. Если разница температур между коллектором (T1) и резервуаром для хранения (T2) опускается ниже разницы температур выключения (Delta T off) или температуры резервуара для хранения (T3) достигает предустановленной максимальной температуры хранения, затем выключен насос солнечной цепи (R1). Резервный нагрев вспомогательным котлом (подробнее см. Пункт 4,3): В течение заданного времени секция резервного нагрева, если температура T3 ниже температуры включения, затем срабатывает циркуляционный насос (H1) резервного нагрева, когда T3 нагревается до температуры выключения, циркуляционный насос H1 резервного нагрева прекращается.

1. Спецификация: SR868C8

2. Внешний вид контроллера: 120 мм * 120 мм * 18 мм

3. Источник питания: AC230V в пределах 10%

4. Потребляемая мощность: < 3 Вт

5. Точность измерения температуры: выдерживает 2 измерения по Цельсию

6. Диапазон коллектора: -10-220 градусов по Цельсию

7. Измерение температуры

Диапазон резервуара: 0-110 градусов по Цельсию

8. Измерение температуры подходящая мощность насоса: три насоса,: не более 600 Вт

9. Подходящая Мощность: мощность: не более 1500 Вт или не более 3000 Вт/4000 Вт

10. Электрический нагреватель

Входы: один датчик Pt1000 (: не более than500 по Цельсию) для коллектора (силиконовый кабель: не более 280 по Цельсию),

Два NTC10K, B3950 Датчик: не более 135 градусов по Цельсию для бака, ПВХ кабель: не более than105 по Цельсию,

Выходы: три реле, для циркуляционные насосы или 3-ходовой электромагнитный клапан

Одно реле для электрического нагревателя

11. Температура окружающей среды: -10-50 градусов по Цельсию

12. Класс водонепроницаемости: IP40

Основные функции

1. Главное меню DT O & DT F функция разности температур

2. Главное меню-грелка ГРМ

3. Главное меню температуры

4. EM температура аварийного коллектора

(Аварийное выключение температуры коллектора)

5. Максимальная ограниченная температура коллектора CMX (функция охлаждения коллектора)

6. CMN защита от низкой температуры коллектора

7. CFR морозозащита коллектора

8. Максимальная Температура бака SMX

9. Функция повторного охлаждения резервуара REC

10. Передача температуры по Цельсию и Фаренгейту

11. Забавная вспомогательная функция

12. Функция защиты от бактерий DVWG

13. Циркуляционный насос горячей воды с температурным контролем CIRC

14. NMIN регулятор скорости циркуляционного насоса на солнечной батарее (Управление скоростью вращения об/мин) (доступно только на SR868C8Q)

15. OHQM измерение тепловой энергии (доступно только на SR868C8Q)

16. Интервальная функция насоса INTV (доступна только на SR868C8Q)

17. BYPR высокая температура за проездом

(Температура бака автоматически регулируется)

18. Ручной режим HND

19. Настройка пароля

20. Восстановление нагрузки на заводскую установку

21. Кнопка ВКЛ/ВЫКЛ

22. Праздничная функция

23. Ручное нагревание

24. Функция запроса температуры

25. Защита памяти

26. Защита от сухого нагрева

27. Защита экрана
