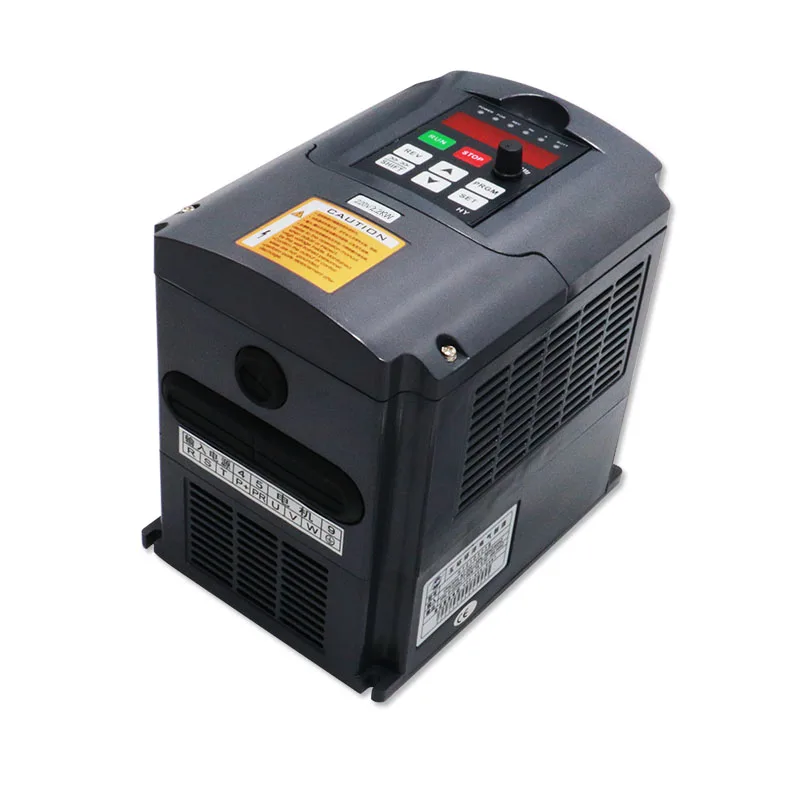

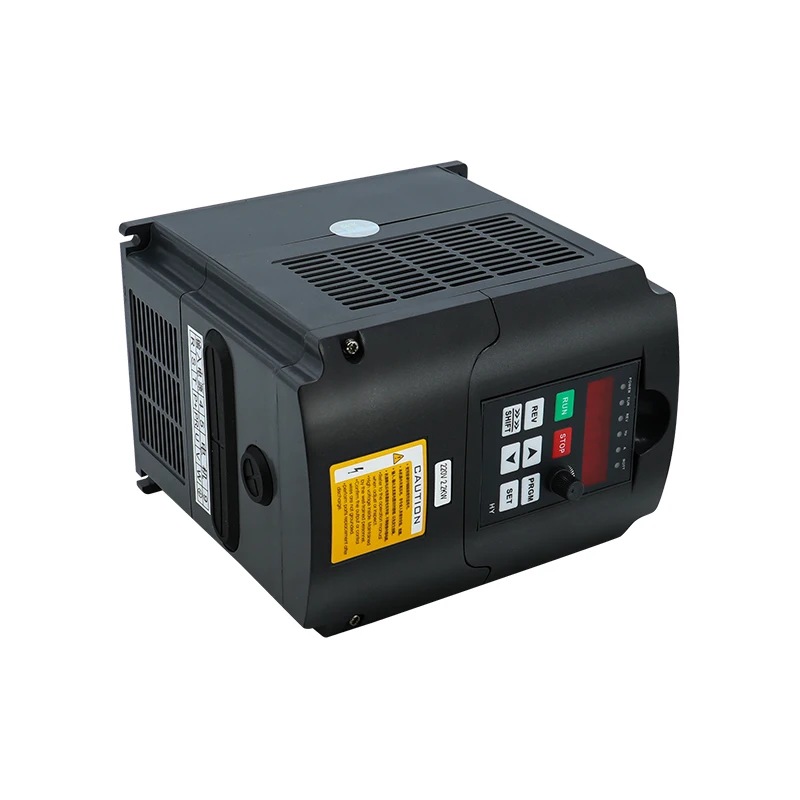

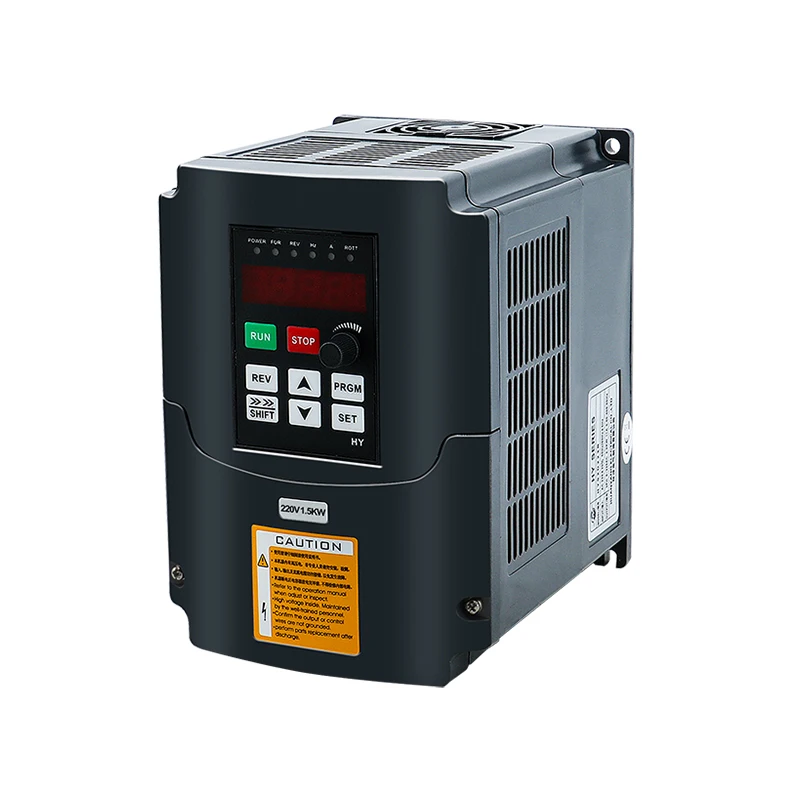

1 и 1,5 кВт 220 В HY Inverte/VFD
Или
1 и 2,2 кВт 220 В HY Inverte/VFD
1. Вентилятор с принудительным охлаждением пористого рассеивания тепла
2. Мощный смарт-чип
3. Стабильная зарядка/разрядка постоянного тока, фильтрация

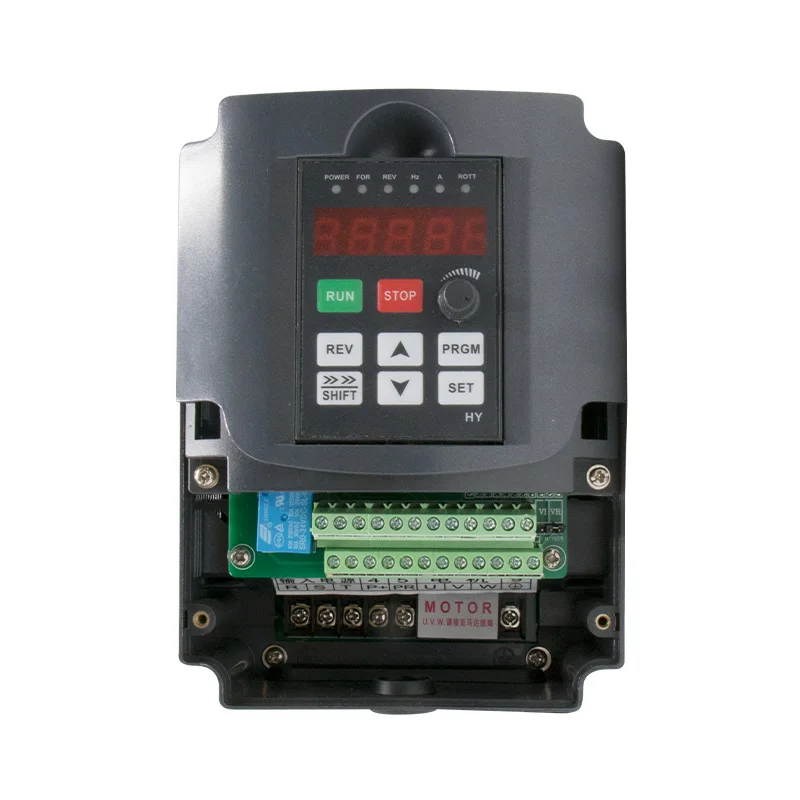

Светодиодный индикатор зоны отображения. Rev., частота, ток, recolution и т. Д.

Основная зона отображения, указывающая частоту, ток, переменный ток, постоянный ток в, оборот, счетчик, температуру и т. д.

Контроллер скорости

Функциональная клавиша

Набор клавиш (ввод)

Клавиша изменения значения

Кнопка остановки/сброса

Ключ Запуска

Переключатель для/REV

(DISP) клавиша переключения

Технические параметры
Мощность: 1,5 кВт
Входное напряжение: 220 В
Вход частота: 50/60 Гц
Входная Фаза: 1 фаза
Выходное напряжение: 220 В
Выходная Фаза: 3pahse
Выходной ток: 7а
Выходная частота: 400 Гц
Метод управления: V/F контроль; Открытый-loop fiux векторное управление
Технические параметры
Мощность: 2 кВт
Входное напряжение: 220 В
Вход частота: 50/60 Гц
Входная Фаза: 1 фаза
Выходное напряжение: 220 В
Выходная Фаза: 3pahse
Выходной ток: 10A
Выходная частота: 400 Гц
Метод управления: V/F контроль; Открытый-loop fiux векторное управление

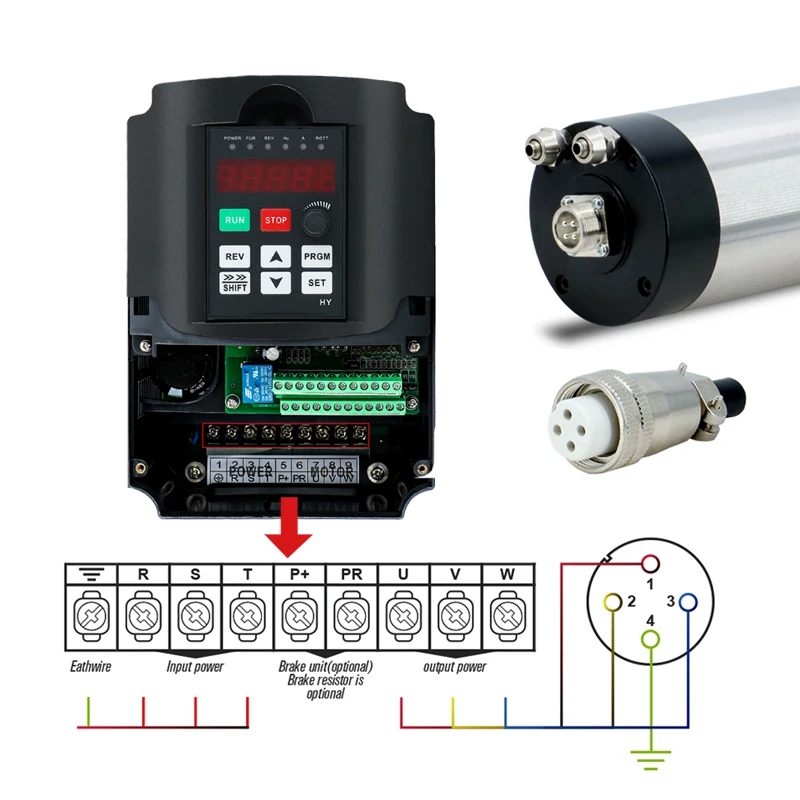

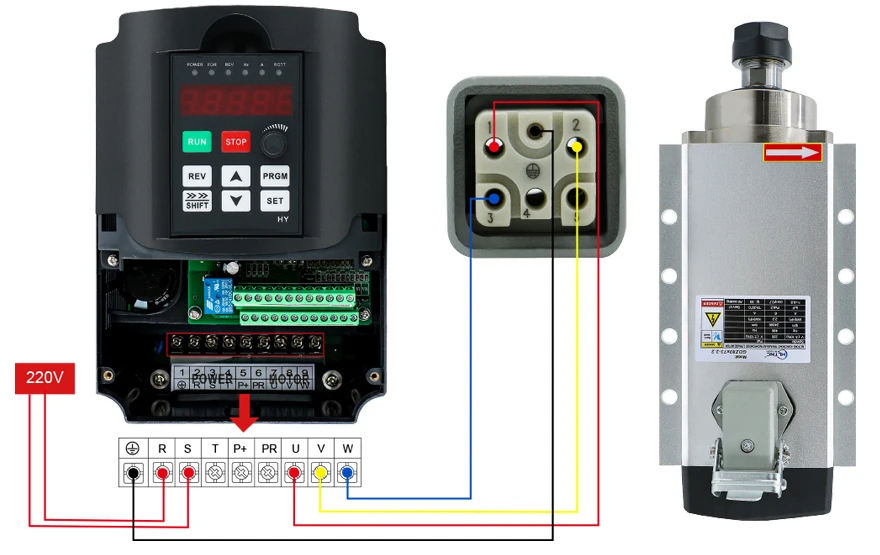

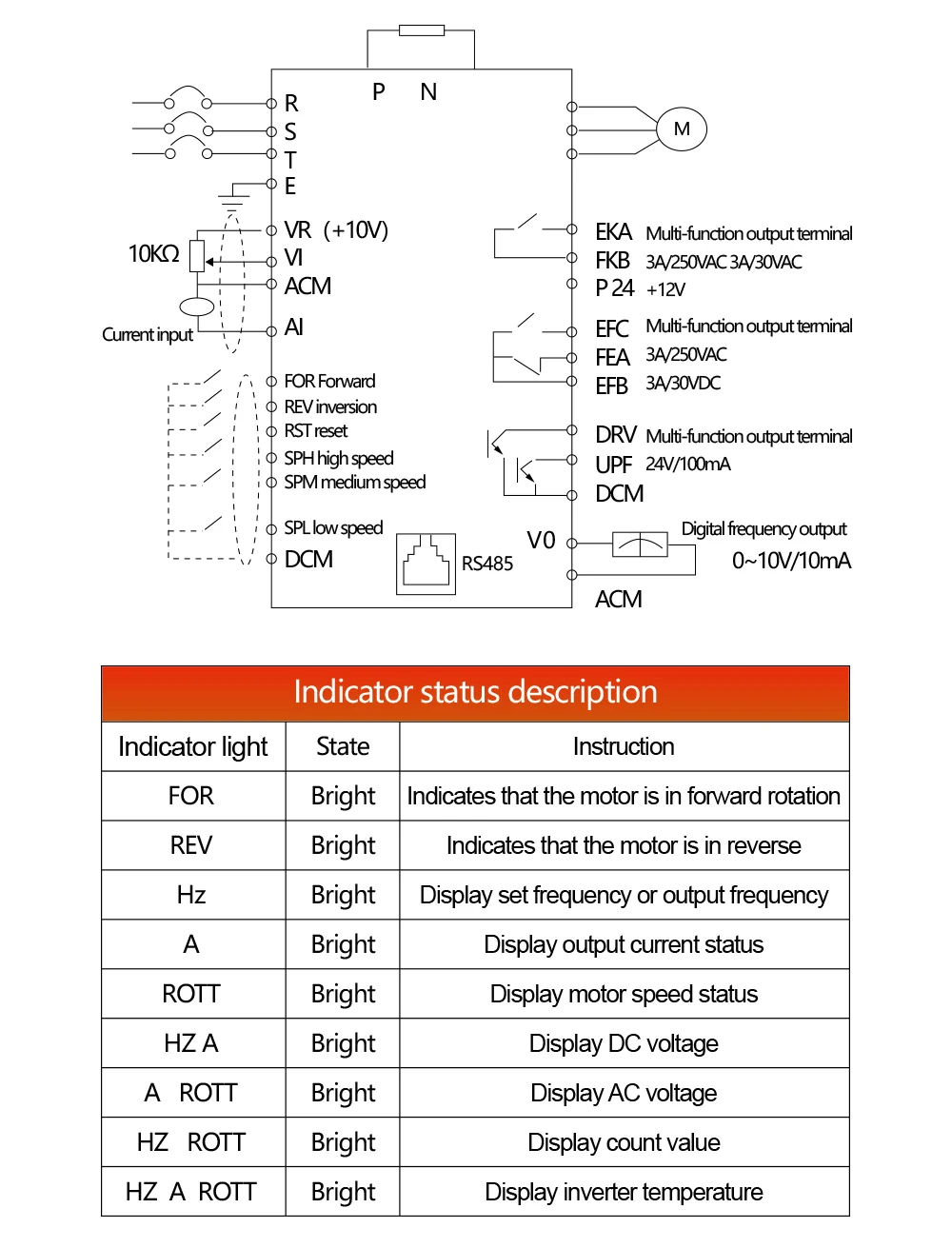

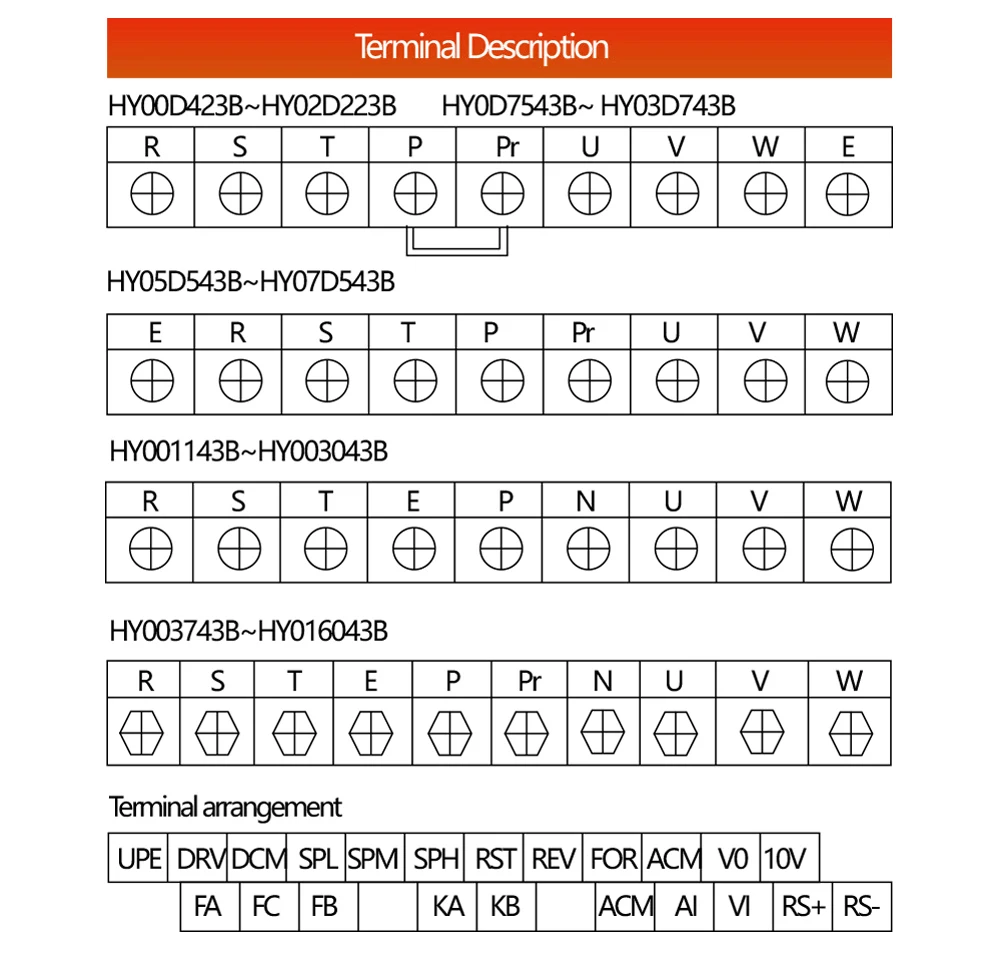

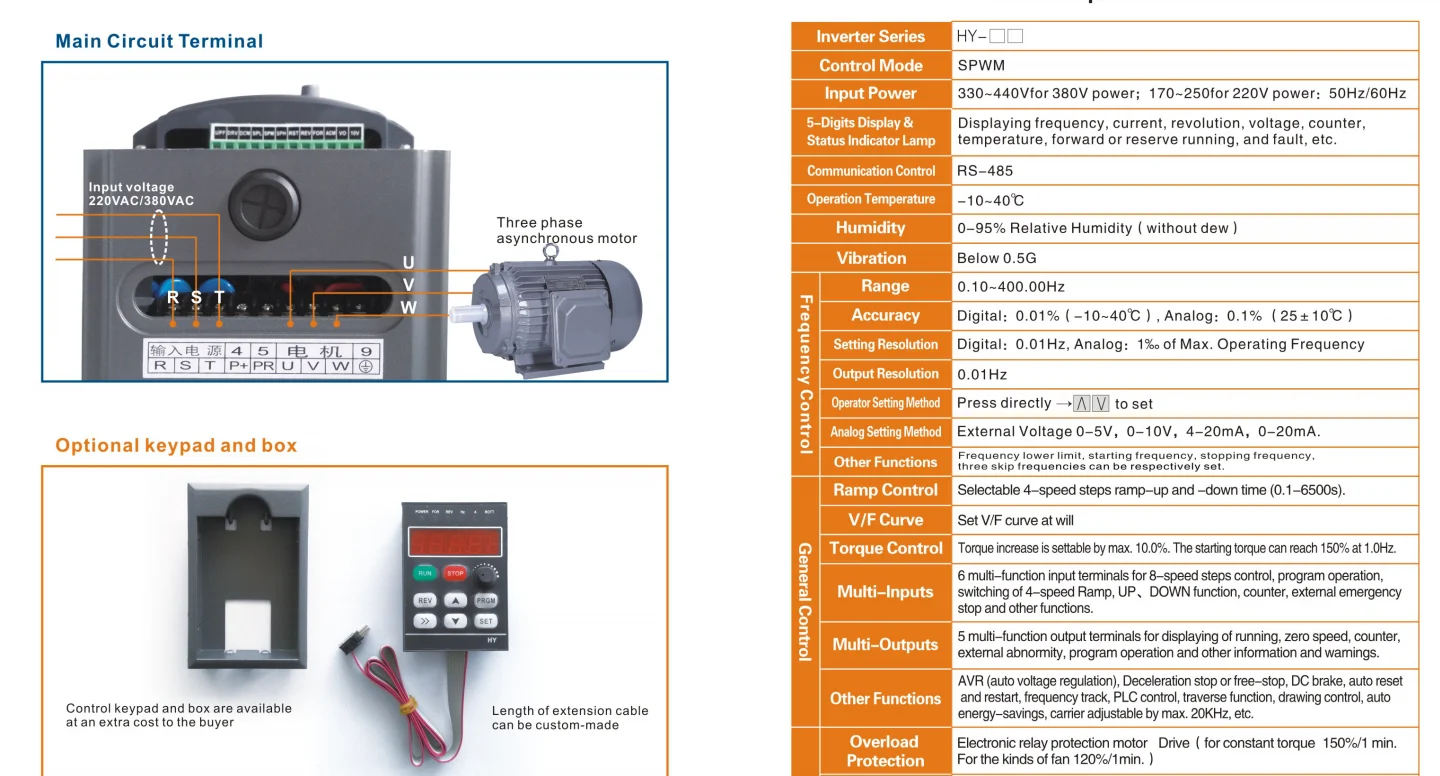

Описание функций основных контурных терминалов
Клеммная метка
Описание содержимого
R S T
Мощность вход терминал (220V dass модели одного три-фаза, однофазный дополнительно два терминала доступа
U.V.W
Выход lnverter
П. Пр
Соединение тормозного резистора
P1P
Соединитель DCreactor (удалите короткую ссылку при использовании aDCreactor)
P.N
Extemal тормозное соединение в сборе
E
Наземный терминал, в соответствии с электрическими правилами 220V третий этаж, 380V specal Ground

Схема настройки инвертора
PD013 = 8
Восстановление заводских настроек
PD005 = 400
Установка максимальной рабочей частоты
PD004 = 400
Набор базовой частоты
PD002 = 1
Набор управления потенциометром платы
PD070 = 1
Набор аналоговых входов
PD072 = 400
Установка высокой аналогичной частоты
