Портативный металлический логический анализатор DSLogic Plus, 16 каналов, 100 МГц, USB-анализатор для отладки, 400 м выборки
Последнее обновление: 24.09.2024
22 Отзывов
64 Заказов
1 Отзывов
1 Заказов
16 цифровых каналов
Частота дискретизации до 400 МГц
Аппаратная память до 256 Мб
Глубина выборки до 16 г (режим потока)
Регулируемый порог (шаг 0,1 в)

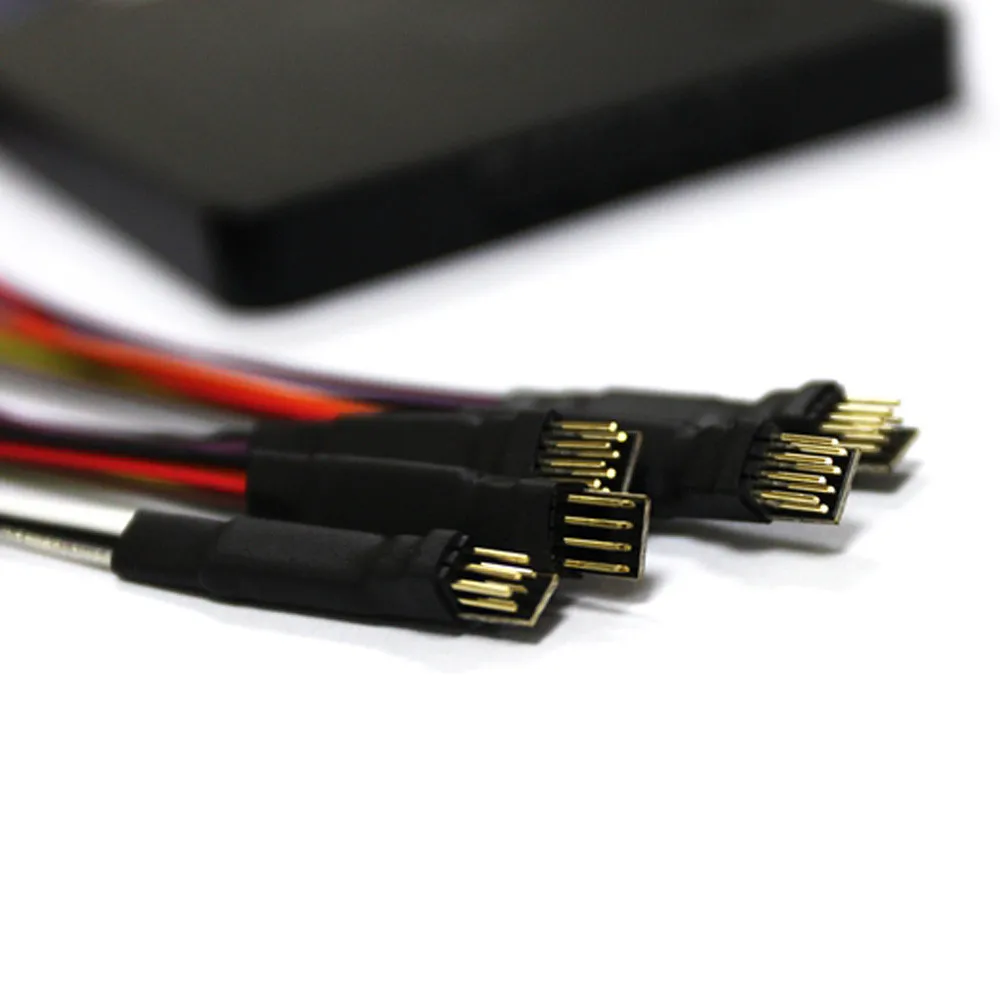

Экранированные летающие провода
Алюминиевый Чехол Unibody
Гарантия 3 года
ПодключениеИнтерфейс USB Type-C (порт устройства USB 2,0)
Гнездовой разъем dupont 27 мм (хост-устройство)
54 мм разъем dupont мама (Fly провода)
Источники питанияНапряжение источника питания: 5 ВПостоянный ток± 5%
Потребляемая мощность: максимум 2 Вт
Входные выходные портыНаправление
Описание
Защищенный диапазон напряжения
Порт USB 2,0
InOut
Подключение к главному компьютеру
4,75 В ~ 5,25 в
CH0 ~ CH15
Вход
Подключение к тестовым сигналам
-30 В ~ 30 В (с летающими проводами)
CK
Вход
Ввод часов в режиме выборки состояния
0 В ~ 3,3 В
TI
Вход
Вход внешнего триггерного сигнала
0 В ~ 3,3 В
Для
Выход
Выход внешнего триггерного сигнала
-

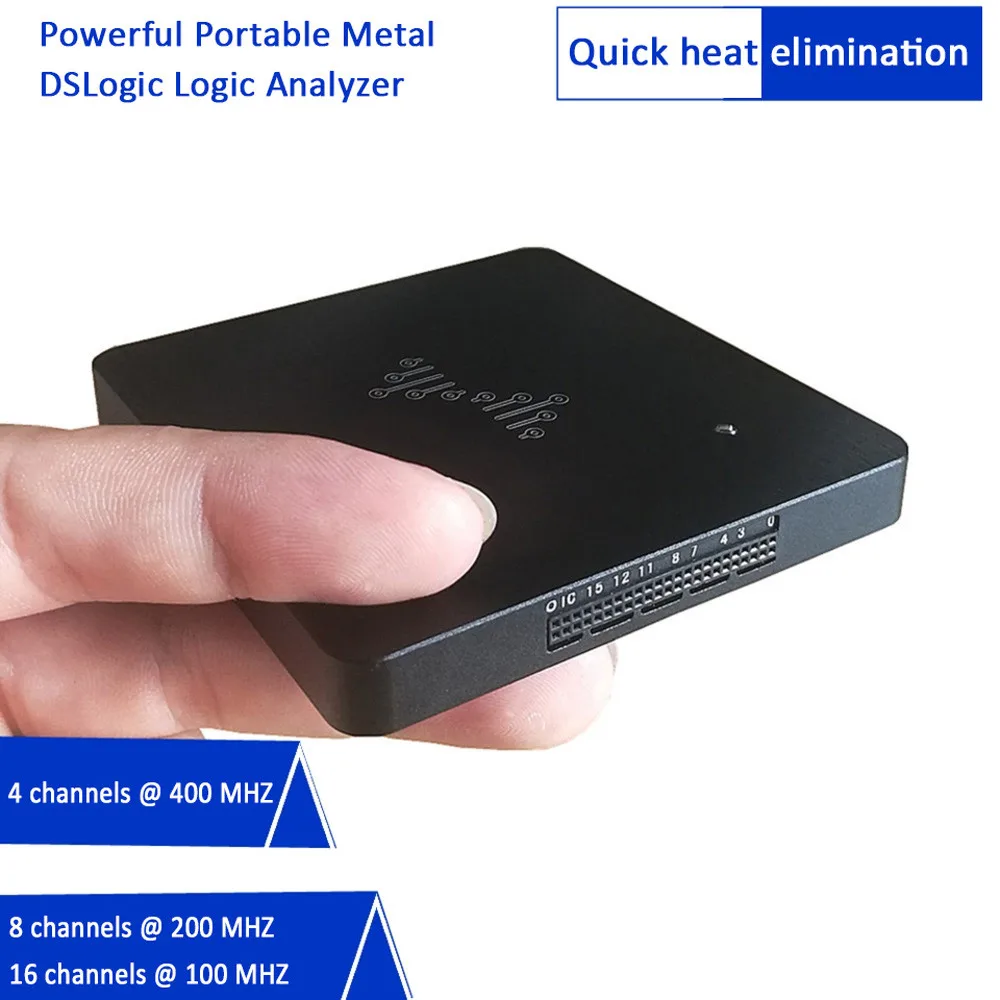

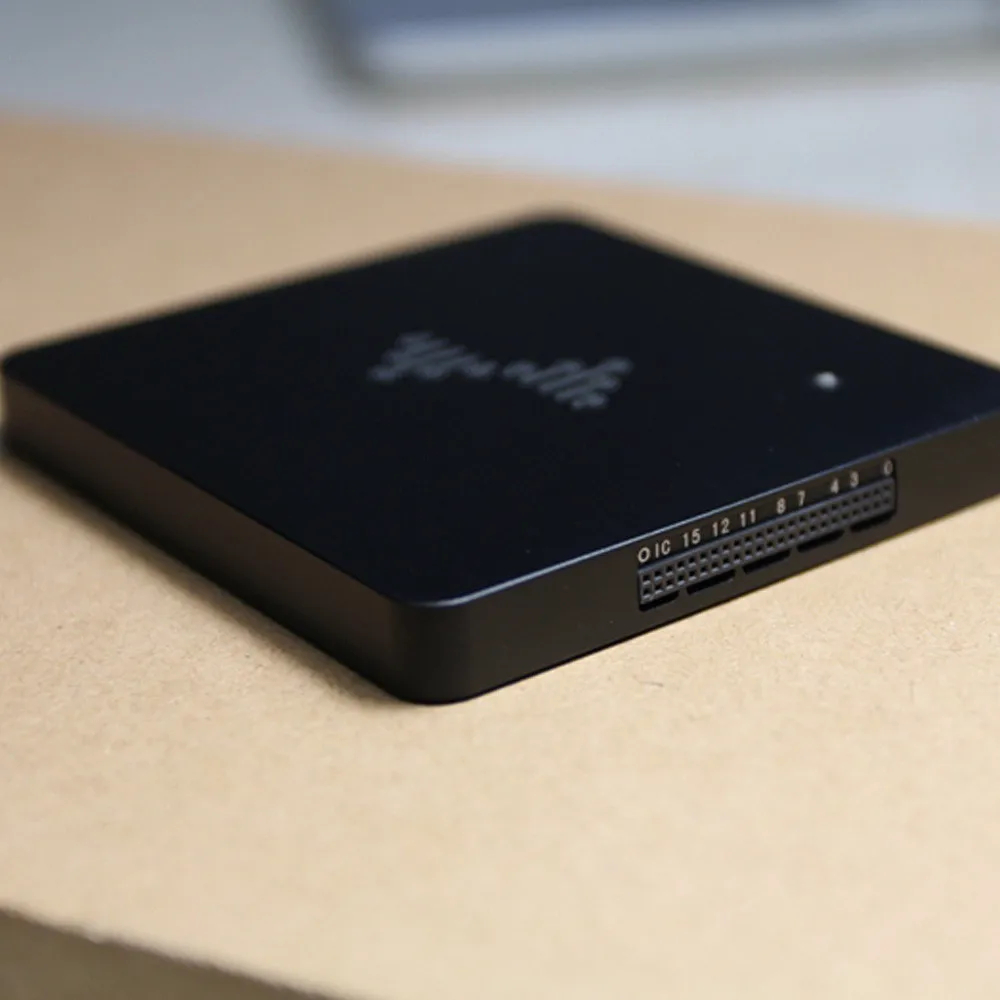

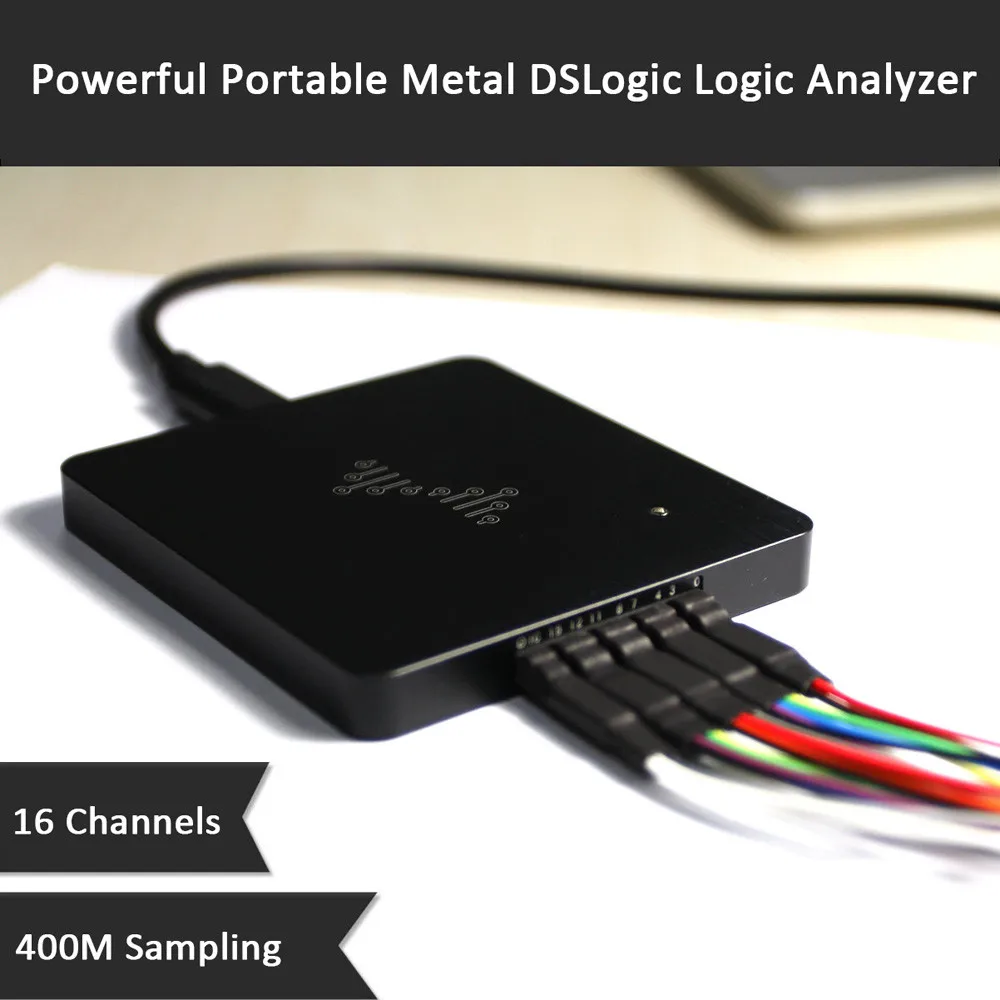

Создан для того, чтобы сделать вашу работу приятнойDSLogic Plus-логический анализатор на базе USB, который имеет портативный размер (79x74x9 мм), но мощную производительность (частота дискретизации до 400 МГц). С помощью простого в использовании и межплатформенного программного обеспечения DSView вы можете использовать свой любимый компьютер для отладки и анализа ваших цепей, наблюдения за цифровой волной и декодером различных протоколов в любом месте и в любое время.
Технические характеристикиВходное напряжение и порогиДиапазон рабочего напряжения:-0,9 В ~ 6 вПороговое напряжение: 0 В ~ 5 В (шаг 0,1 в)Работает с большинством логических уровней напряжения (например: 5 В, 3,3 В, 2,5 в, 1,8 в, 1,5 в, 1,2 в, 1,0 В, в, в и т. д.)ESD Защищенный
Входное сопротивление250 ком // ~ 10 пФ
Максимальная частота выборкиРежим буфера: 400 МГц при использовании 4 каналов, 200 МГц при использовании 8 каналов, 100 МГц при использовании 16 каналовРежим потока: 100 МГц при использовании 3 каналов, 50 МГц при использовании 6 каналов, 25 МГц при использовании 12 каналов, 20 МГц при использовании 16 каналов
Максимальная глубина выборкиРежим буфера (без сжатия RLE): 256 мРежим буфера (с RLE сжатием): 16GРежим потока: 16G
Ошибка/точностьМинимальный импульс захвата: 5нсТочность приобретения: ± интервал выборки (например: ± 10ns @ частота выборки 100M, ± 1us @ частота выборки 1M)
Иммунитет от шумаКаждый канал обеспечивает независимое Экранирование земли.
Системные требованияWindows XP, Vista, Win7, Win8 и Win10
Mac OS X 10,8 или более новые версии
Linux: последние Ubuntu, Fedora, Arch и т. д.
Хост-порт USB 2,0

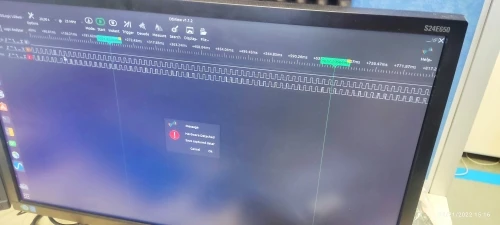

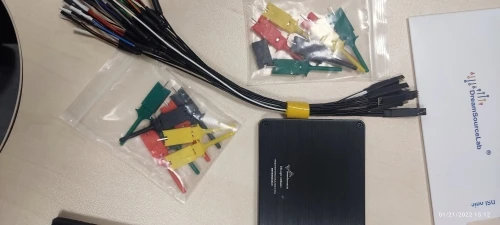

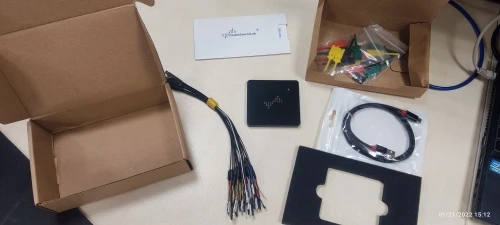

Отзывы покупателей
Страна: BY Color: DSLogic U2 Basic Доставка: China Post Registered Air Mail 17.12.2021

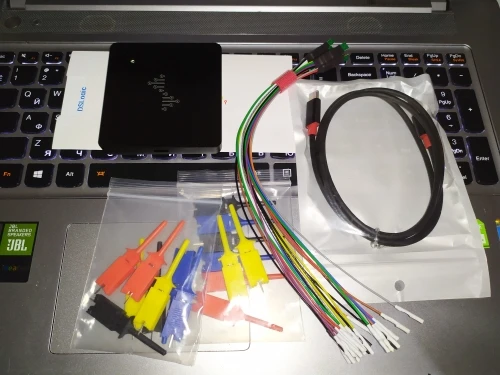

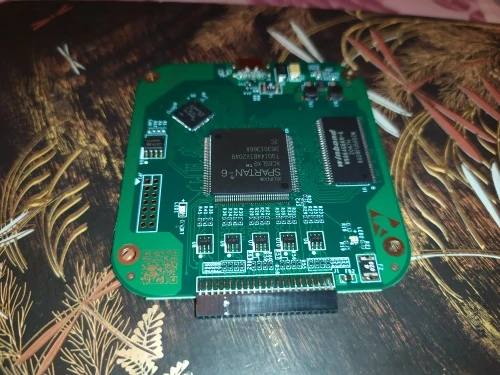

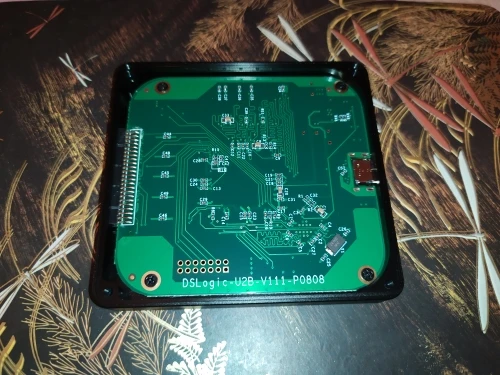

Все дошло в целости и сохранности. Все весьма хорошего качества. Сам анализатор даже жалко из коробочки доставать, чтоб не зацарапать :) Скачал и установил DSView с официального сайта - все определилось и заработало без проблем. Если перепаять память, перепрошить и допаять один проводок - можно получить версию до 400 МГц. В базовой версии "щупы" идут без экрана! "Крючки" самые обычные, вроде с выводов не слетают и то хорошо. Продавец общительный, если при заказе будете что-нибудь писать ;) - продавец непременно ответит, за что отдельный плюс! Рекомендую купить кейс для внешнего HDD - он туда очень хорошо влазит со всеми кабелями, так удобнее, чем хранить его в коробке.
