Последнее обновление: 17.05.2022

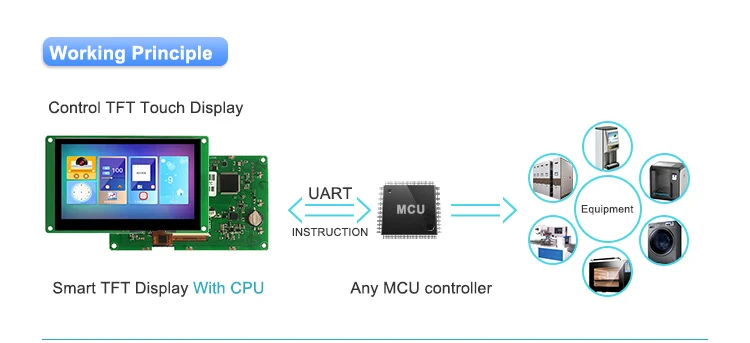

DWIN 6,8 дюймов 1280x480 Разрешение, 16,7 М Цвет, коммерческая мойка высокого стандарта на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль Дисплей HMI резистивный экран панель. DMG12480C068_03W-это интеллектуальный резистивный сенсорный экран с портом UART, который может управляться любым MCU с помощью команды, поэтому его можно использовать в качестве TFT дисплея и сенсорного контроллера в различном электронном оборудовании. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI. DMG10600T070 _ A5W ЖК-дисплей на основе процессора DWIN T5L с двухъядерным графическим интерфейсом и ОС. Ядро GUI может поддерживать дизайн интерфейса на основе мощного программного обеспечения DWIN design, включая данные, текст, кривые, базовую графику, загрузку ключа, И т. Д. Ядро ОС можно открыть клиенту для второй разработки в сборке ОС, и это улучшает функциональность графического интерфейса. Все MCUs могут подключаться к интеллектуальному дисплею DWIN.
Описание:
О DWIN:
Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 2in до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.
О продукте:

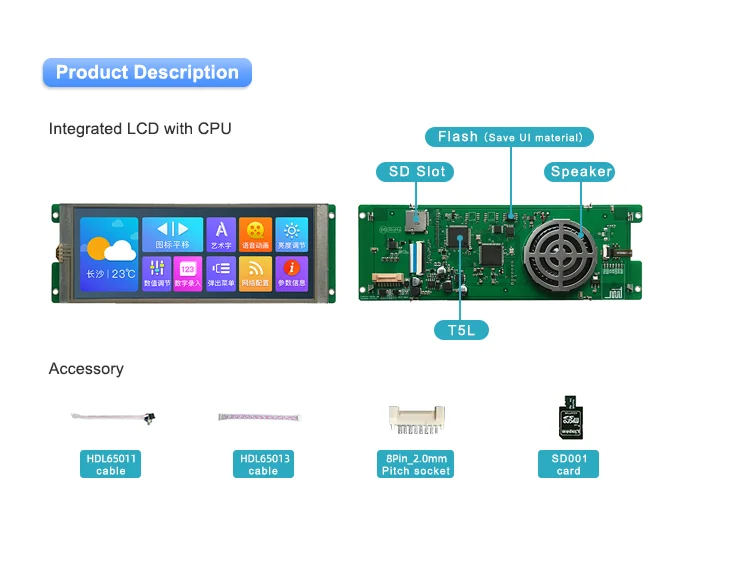

Горячая Распродажа и самое приветствуемое 6,8 дюймов высокий стандарт на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль HMI Дисплей с сенсорным экраном Панель. Модель DMG12480C068_03W-это интеллектуальные Емкостные/резистивные сенсорные экраны с портами UART, которые можно управлять любым набором команд MCUvia SimplePowerful, поэтому их можно использовать как TFT дисплей и сенсорный контроллер в различных электронных оборудованиях. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI.

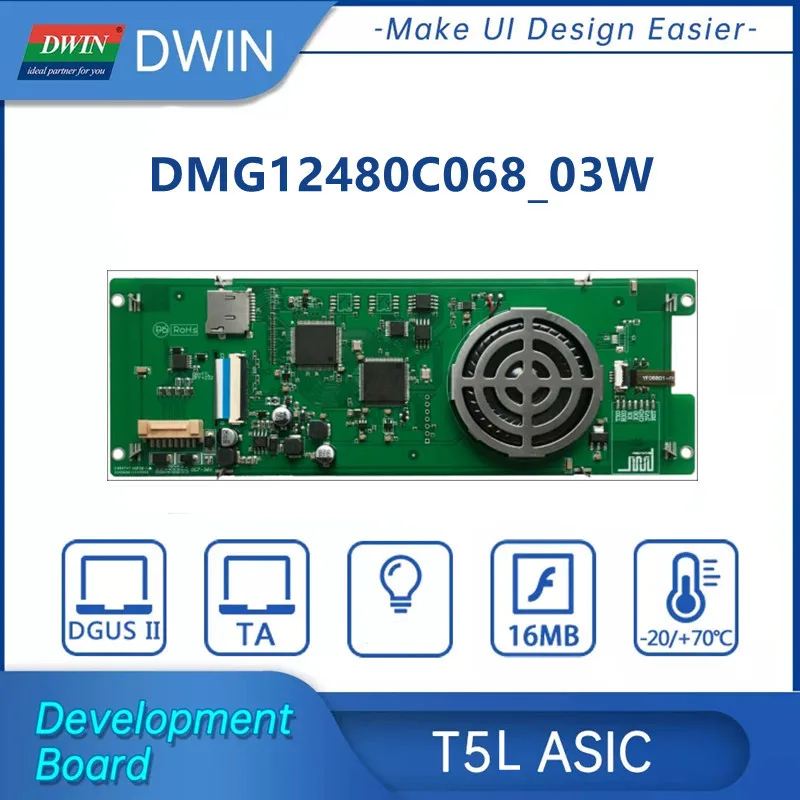

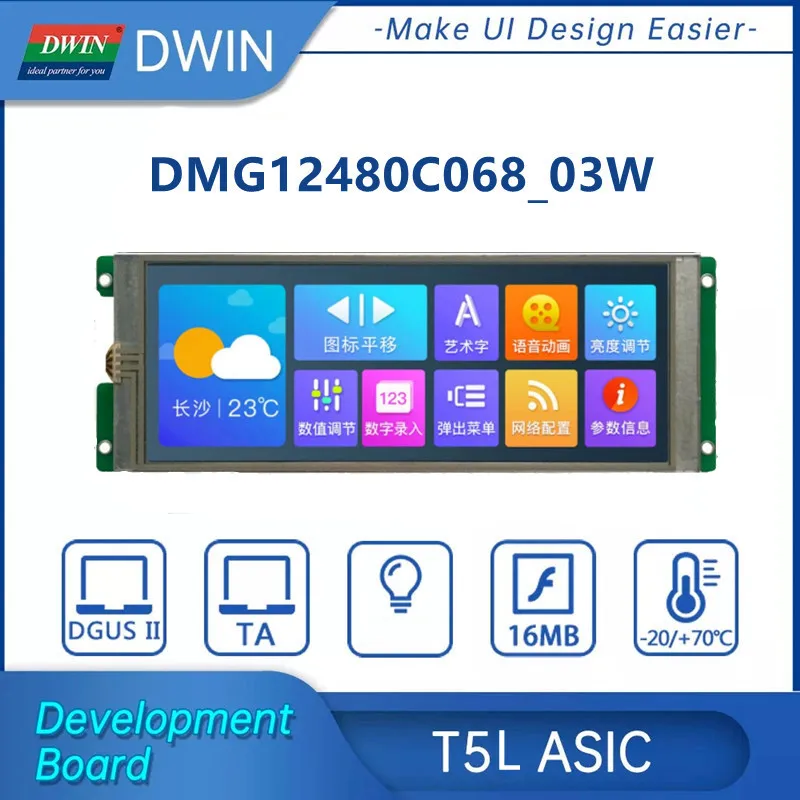

DMG12480C068_03WTC/WTR/WN
Дисплей
Цвет
16,7 М (16777216) цвета
Активная область (А. А.)
160,59 мм (Ш) × 59,72 мм (В)
Область обзора (В. А.)
161,3 мм (Ш) × 60,9 мм (В)
Разрешение
1280x480
Подсветка
Светодиодный
Тип панели
IPS
Угол обзора
85/85/85 (Typ.)(CR≥ 10)
Яркость
WTC: 250 нит
WN: 300 нит
WTR: 250 нит
Напряжение и ток
Напряжение питания
7,0-36,0 в
Рабочий ток VCC = + 12 В, подсветка on - 350 - mA V
VCC = + 12 В, подсветка на
VCC = + 12 В, подсветка выключена
Проверка надежности
Рабочая температура
60% RH при напряжении 12 В
Температура хранения
-30/+ 85 ℃
Рабочая влажность
25 ℃
Защитная краска
无
Интерфейс
Скорость передачи данных
1200-1000000bps (пользовательский набор)
Выходное напряжение (TXD, занят)
Выход 1, Iout = 1мА
Выход 0, Iout = -1 мА
Входное напряжение (RXD)
Вход 1
Вход 0
Интерфейс
UART2: режим определяется перемычкой: ON = N81, 3,3 В и 5 в TTL/COMS;OFF = N81,RS232. (Дефолт RS232)
UART4: опционально N81/E81/O81/N82 четыре режима, 3,3 В и 5 в TTL/COMS (используется после конфигурации ОС, по умолчанию RS232)

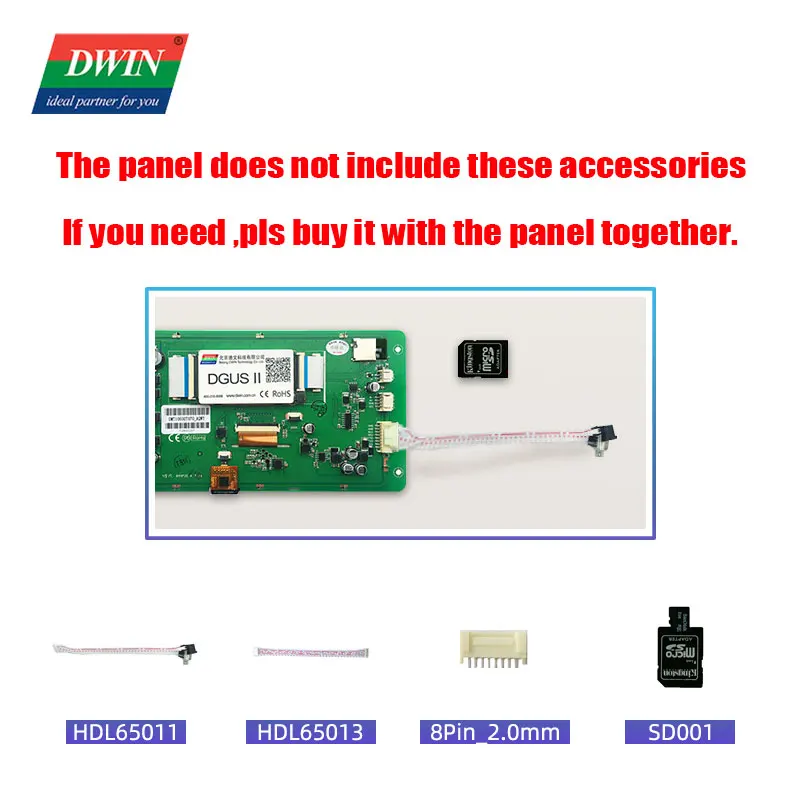

Розетка
8pin_2.0мм разъем

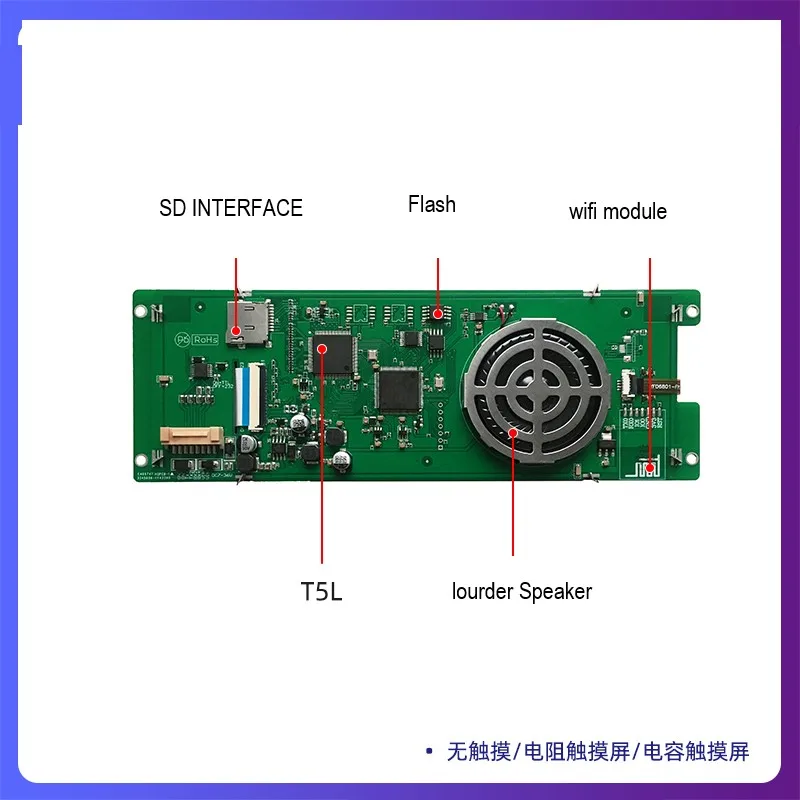

Слот SD
Карта Micro SDHC(TF)/FAT32 формат
Периферийные устройства

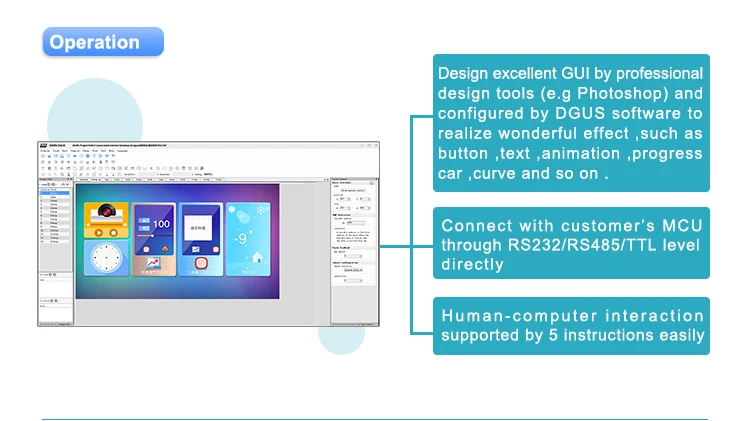

Версия пользовательского интерфейса
TA / DGUSⅡ ( DGUSⅡ Предустановленная)
Периферийные устройства
WTC: Емкостной сенсорный экран, встроенный динамик
WN: Встроенный динамик
WTR: резистивный сенсорный экран, встроенный динамик

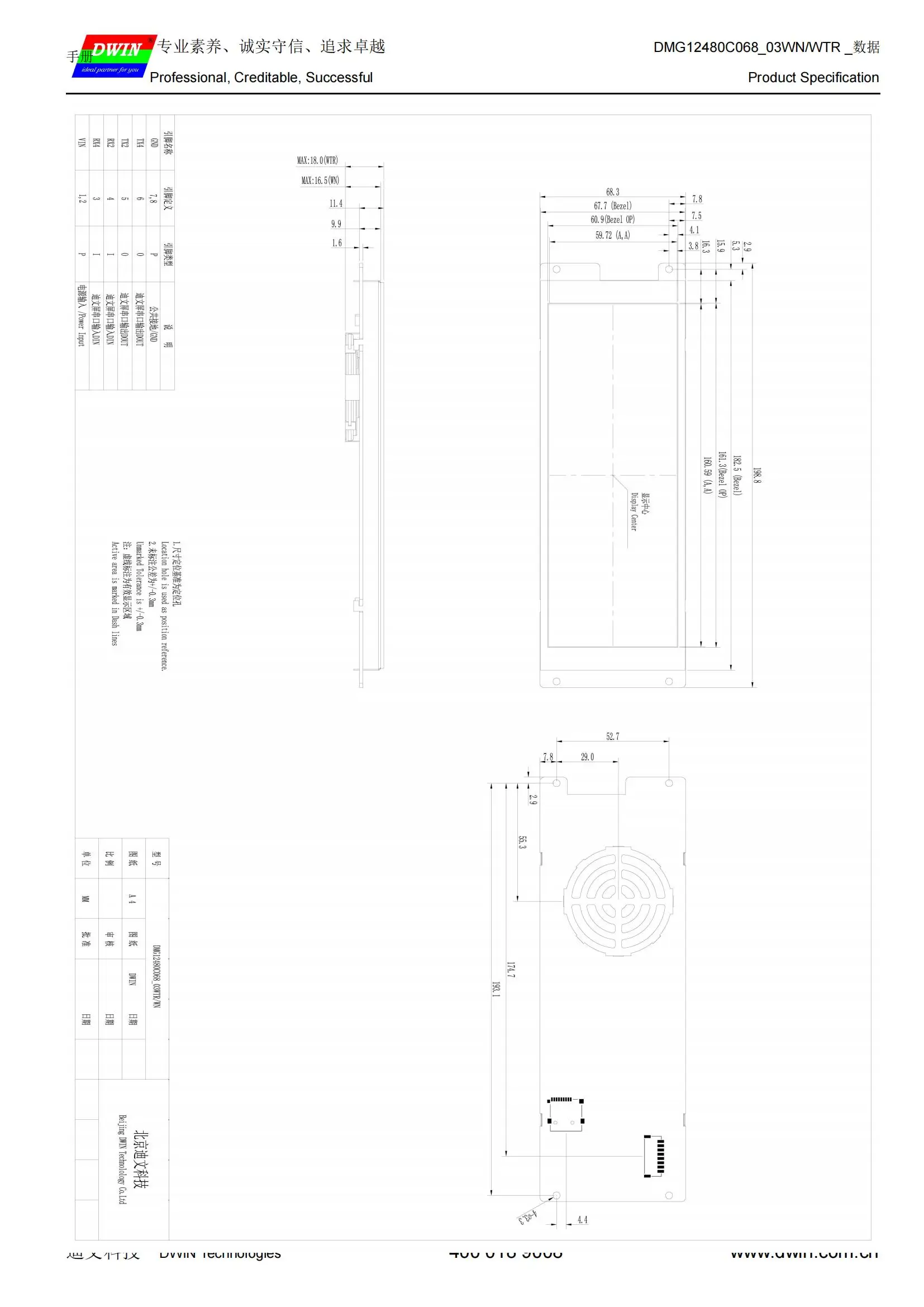

Емкость и размеры упаковки
Размеры
WTR/WTC: 198,8 (Ш) × 68,3 (в) × 18,0 (Т) ммWN: 198,8 (Ш) × 68,3 (H) × 16,5 (В) мм
Вес нетто
WTR: 180 гWN:150 гWTC:200 г
Часто задаваемые вопросы о интеллектуальных дисплеях DWIN HMI
В1: Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?О: Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.Шаг 3, обновление программы и тестирования программного обеспеченияШаг 4, когда тест в порядке, соберите его на машине.В2: включает ли ваш продукт программное обеспечение?О: Да. В комплект входит бесплатное графическое программное обеспечение для интерфейса пользователя.В3: нужен ли продукт DWIN минимальный заказ при покупке? Мне нужны только образцы.О: Нет минимального заказа для стандартного продукта.В4: какие виды экспресс-доставки поддерживаются? Торговые условия?A: Aliexpress Стандартная доставка или DHL, TNT, UPS, Fedex требуется. Торговые Условия EXW.Q5: Поддерживает ли экран DWIN воспроизведение видео или аудио?Ответ: все дисплеи с интерфейсом динамика поддерживают воспроизведение аудио. И мультимедийный продукт поддерживает Аналоговое видео и цифровое видео.В6: какой размер экрана может предоставить DWIN?A: 2,4 ''2,8'' 3,0 ''3,5'' 4,0 ''4,1'' 4,3 ''5,0'' 5,6 ''6,86'' 7,0 ''8,0'' 8,88 ''9,7'' 10,1 ''10,2'' 10,4 ''12,1'' 15,0 ''15,6'' 18,5''В7: я не хочу тратить свое время на разработку вашего экрана, можете ли вы разработать его для меня?О: Да, DWIN предоставляет индивидуальные решения, пожалуйста, свяжитесь со мной и сообщите требования.В8: Какова гарантия качества экранов DWIN?О: 12 месяцев, начиная с даты CI.В9: какие условия оплаты?О: 100% T/T заранее.Если требуется возврат или возврат, пожалуйста, свяжитесь с нами перед возвратом товара!При возникновении любых дополнительных вопросов или необходимости в индивидуальном обслуживании, пожалуйста, свяжитесь со мной по приведенной ниже информации!
Отзывы покупателей
Страна: UA Color: Capative with cable Доставка: Standard Shipping 26.07.2021
Все в порядке! Отличный дисплей. Питание 7-32 вольта, интерфейс rs232/ttl(для ttl нужно запаять перемычку). В комплекте шлейф с разъемом 5.5х2.1 и rs232
