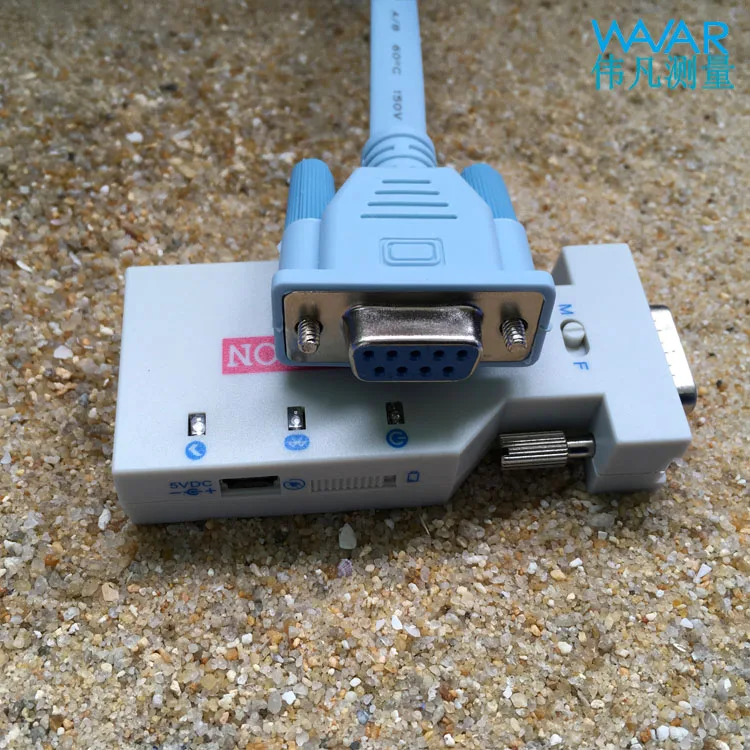

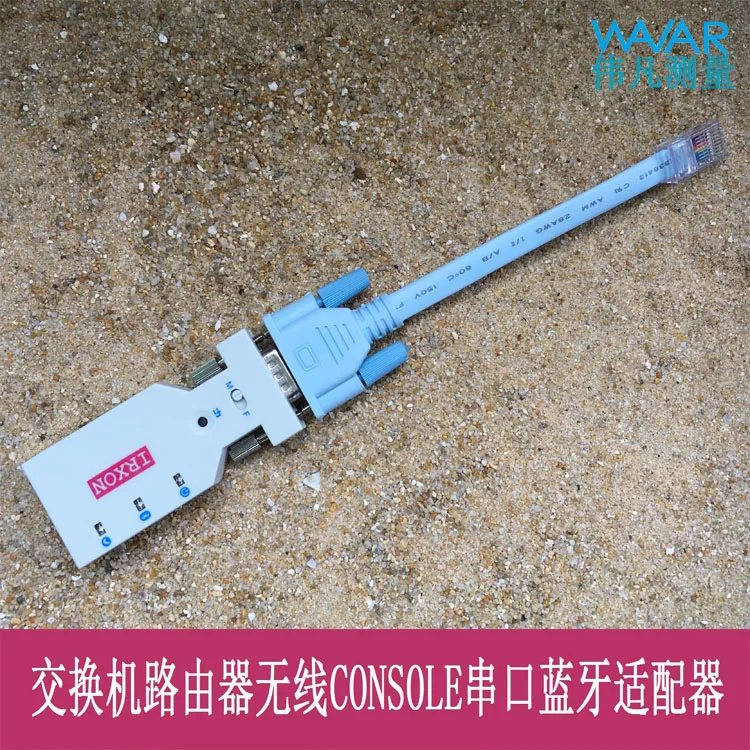

Переключатель последовательного порта беспроводной Bluetooth-совместимый модуль RJ45 к RS232 линейный последовательный порт Bluetooth консольная линия

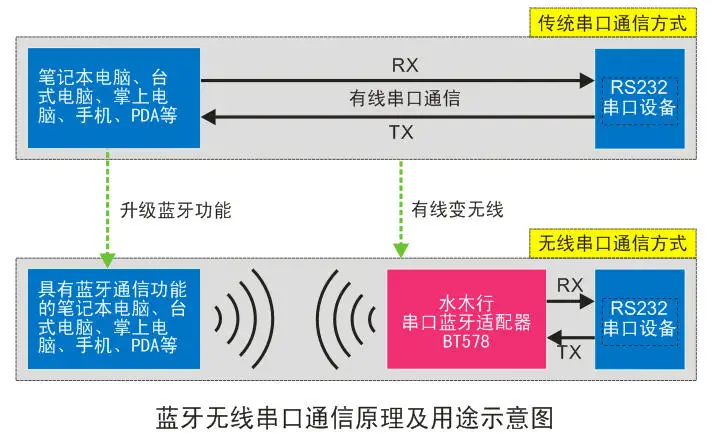

Основная функция этого продукта-заменить традиционный последовательный кабель связи RS232 и преобразовать проводное последовательное соединение в беспроводное последовательное соединение Bluetooth, тем самым реализуя беспроводное последовательное устройство связи.

Этот продукт можно подключить к любому устройству со стандартным последовательным портом RS232 через интерфейс DB9 и может общаться с USB-адаптерами Bluetooth, ноутбуками, планшетами, мобильными телефонами, КПК и другие устройства, поддерживающие связь Bluetooth SPP.

Этот продукт встроен в программное обеспечение протокола связи Bluetooth и порт sup s Bluetooth SPP (профиль последовательного порта). Нет необходимости устанавливать драйвер, поддерживающий его работу на прилагаемое устройство. Его можно использовать на различных устройствах со стандартными последовательными портами RS232.

Пользователям не нужно знать профессиональные знания технологии связи Bluetooth. Для пользователей это по-прежнему Обычная Последовательная связь, которая ничем не отличается от традиционного последовательного кабеля. ПО для последовательной связи или код последовательной связи, используемый на проводном последовательном подключении, могут продолжаться. Использование.

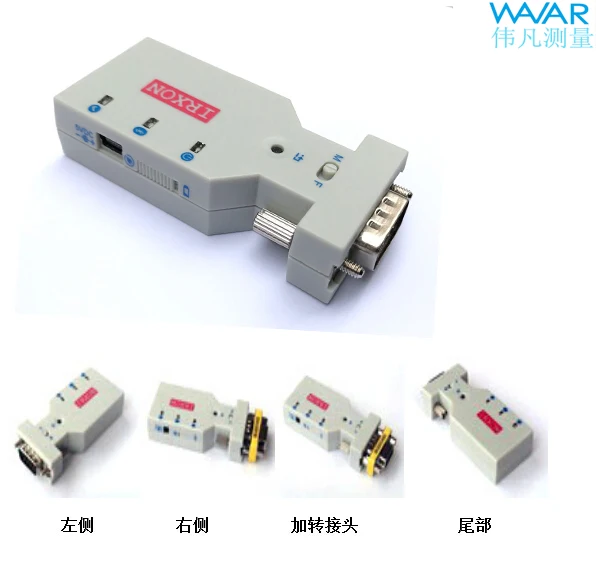

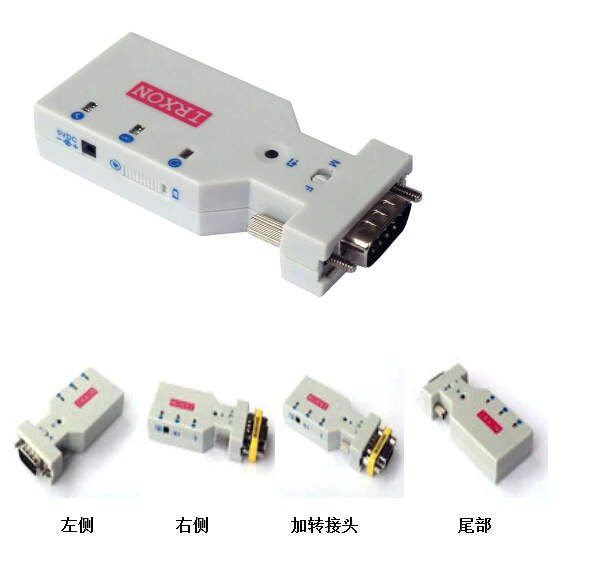

Этот продукт представляет собой обновленную версию BT5701. Одно устройство имеет несколько функций, которые могут быть подключены как к устройствам «папа», так и к устройствам «Мама»; Его можно использовать как подчиненный Bluetooth или ведущий модуль Bluetooth. Встроенная литиевая батарея и схема зарядки (опционально) могут использоваться без внешнего источника питания. Есть два стиля: класс 1 и класс 2, а расстояние связи на открытом пространстве составляет 100 метров и 10 метров соответственно. Предоставляет множество команд AT. Пользователи могут установить скорость передачи, стоп-бит и режим проверки адаптера в соответствии со своими требованиями к приложению, изменить имя Bluetooth адаптера, master-роль раба и пароль для сопряжения, А также может запросить текущее рабочее состояние адаптера ЧЕРЕЗ AT-команды. Предоставьте переключатель «папа» и «Мама». Если это устройство «папа», переключитесь на «F»; Если это устройство «мама», переключитесь на «М».

Цель использования BT578-заменить оригинальный серийный кабель, но как его заменить, пользователи должны иметь четкий план перед покупкой продукта. Ниже приведены несколько типичных приложений BT578.

Устройство BT578 подключается к последовательному устройству через последовательный порт DB9 и сопряжено с основными устройствами Bluetooth, такими как ноутбуки Bluetooth, USB-адаптеры Bluetooth, планшеты Bluetooth или мобильные телефоны. Это самый распространенный способ использования BT578. Рабочее устройство BT578 может ждать, пока его найдет только ведущее устройство Bluetooth. Когда ведущее устройство находит Ведомое устройство, он отправляет запрос на сопряжение от главного устройства и вводит правильный пароль сопряжения ведомого устройства на главном устройстве для проверки (заводской пароль сопряжения BT578 по умолчанию-0000), после завершения сопряжения, Ведущее устройство Bluetooth присвоит номер виртуального серийного порта Bluetooth BT578. Приложение для последовательной связи, работающее на главном устройстве, должно установить только номер виртуального серийного порта для связи с BT578, а затем подключиться к BT578. Устройство с последовательным портом для последовательной связи. BT578 slave и BT578 master используются парами. Сначала установите BT578 в качестве ведущего устройства через команду AT, а затем подключите ведущий и ведомый к двум последовательным портам, подключенным к оригинальному последовательному кабелю. После включения ведущего устройства он автоматически найдет ведомого устройства и завершит сопряжение с подключением ведомого устройства. После успешного подключения синий индикатор на хосте и ведомом устройстве меняется с быстрого мигания на двойное мигание, а зеленый светильник катор горит.

Хост BT578 подключается к рабочему устройству Bluetooth для использования. После того, как хост включен, он будет непрерывно искать окружающие устройства Bluetooth и пытаться соединиться с ними. Если окружающие устройства Bluetooth отвечают на запрос сопряжения BT578 и используют тот же пароль сопряжения, сопряжение может быть успешным.

Исполнительный стандарт: Bluetooth SIG v2.0

Протокол Bluetooth: профиль последовательного порта Bluetooth (SPP)

Скорость связи: 4800, 9600, 19200, 38400, 57600, 115200bps

Метод модуляции: перестройка частоты прямой последовательности 2,4 ГГц (FHSS)

Расстояние связи: 10 метров

Мощность передачи: 3 дБм для продуктов класса 2, 20 дБм для продуктов класса 1

Чувствительность приема: продукт класса 2-80 дБм, продукт класса 1-86 дБм

Рабочий ток/соответствующий ток: продукт класса 2 8/25 мА, продукт класса 1 мА

Размер и вес: 78x34x16 мм 29 г

Http://www.irxon.com/products/bluetooth/578/BT578-manual.pdf
