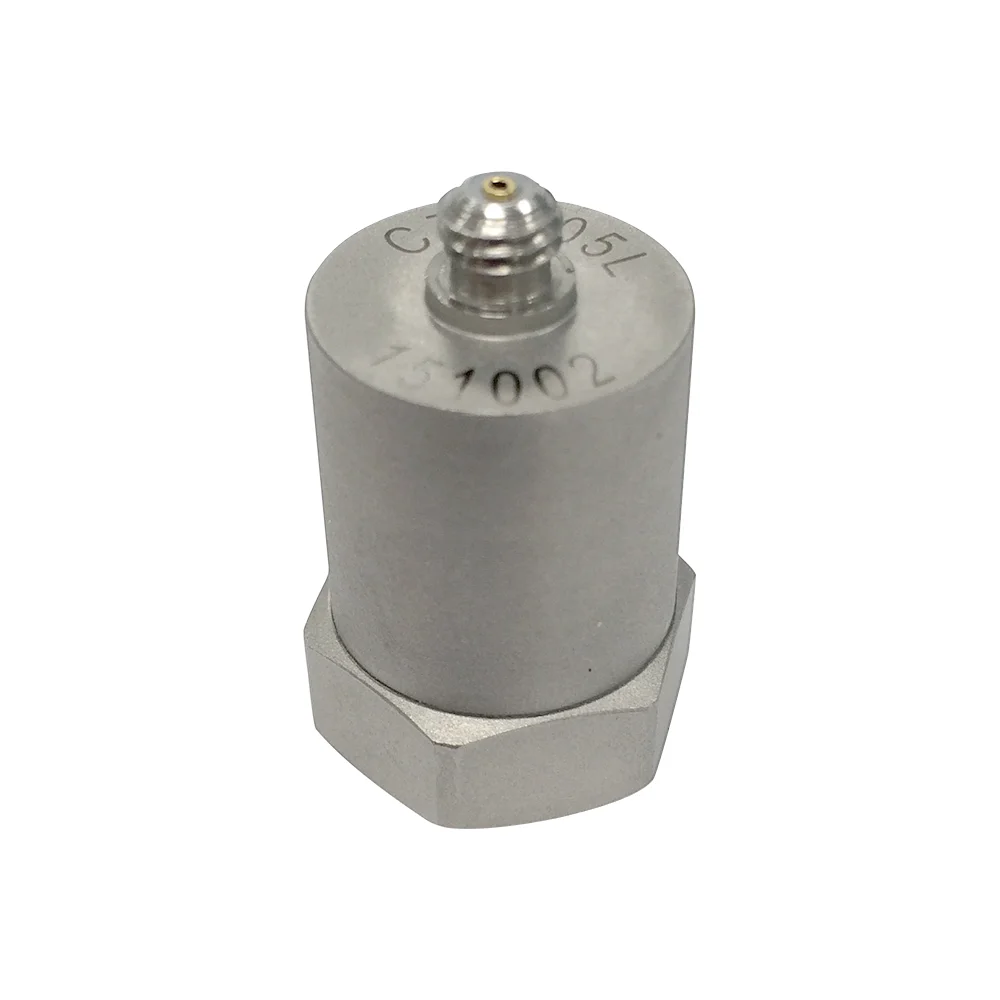

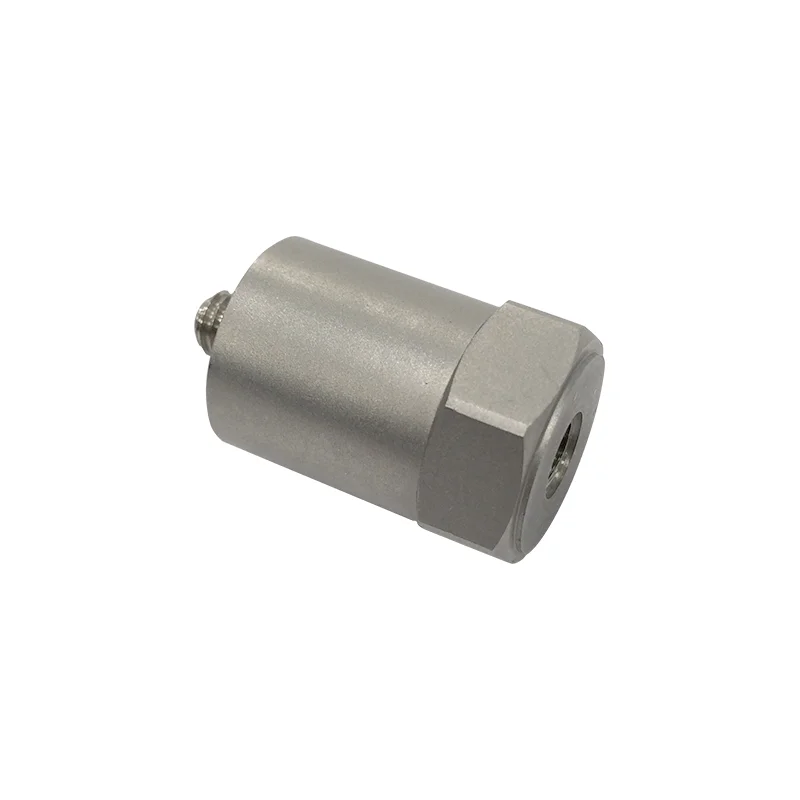

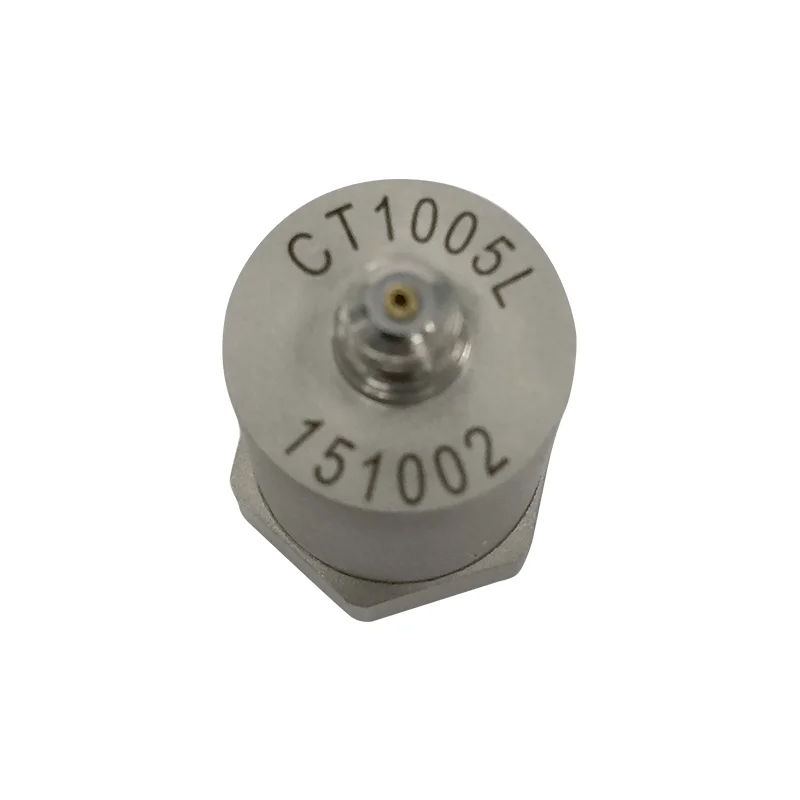

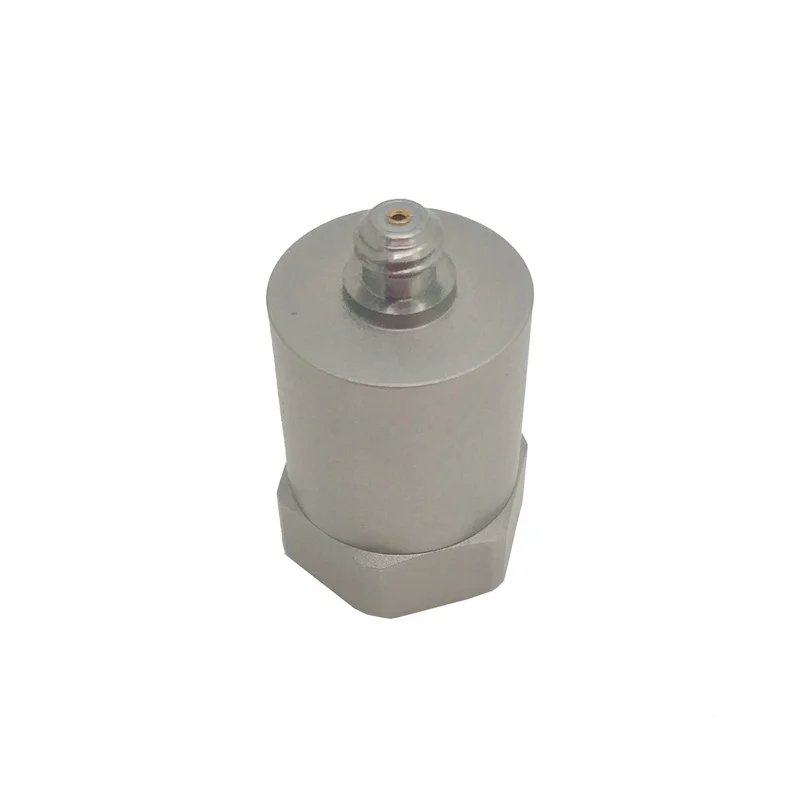

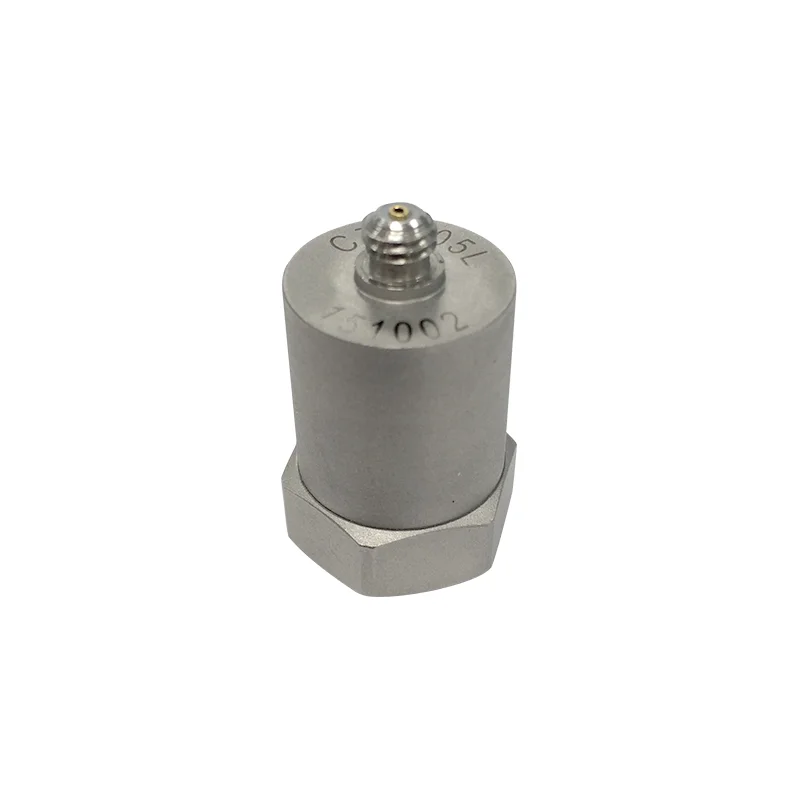

Пьезоакселерометр Chengtec CT1005L, высокая чувствительность, универсальный IEPE ICP

Серия ICP / IEPE пьезоэлектрический датчик ускорения

Интегрирует схему усиления заряда в пьезоэлектрический датчик и принимает двухпроводную систему (защитный слой проводника является заземлением, основной провод является постоянным входом мощности и выходом сигнала). Продукт имеет хорошую защиту от помех, удобное использование, высокое соотношение сигнал/шум и хорошее соотношение цены и качества. Надежность этой серии продуктов была улучшена путем укрепления тестирования и лечения старения. Эта серия датчиков сочетается с адаптером постоянного тока. Установка и использование датчика ICP / IEPE такие же, как у традиционного датчика типа зарядки. Обратите внимание на значение диапазона во время выбора.

Вопросы и ответы

Вопрос: 1. Какие данные получает ваш акселерометр? Амплитуда или частота?

Ответ: после подключения датчика ускорения к карте сбора данных сигнал напряжения получен. Этот сигнал напряжения непосредственно разделен на коэффициент чувствительности датчика ускорения (эта чувствительность предоставлена в тестовом отчетеКаждый датчик ускорения, и блок обычно mV / g), который может быть непосредственно преобразован в значение ускорения. В unitis g, 1g = 9,8 m / s2, акселерометр получает оригинальный виброускорения значение, который представляет собой доменный сигнал. ЕслиНеобходимы амплитуда и частота, они могут быть обработаны в следующих каналах обработки данных.

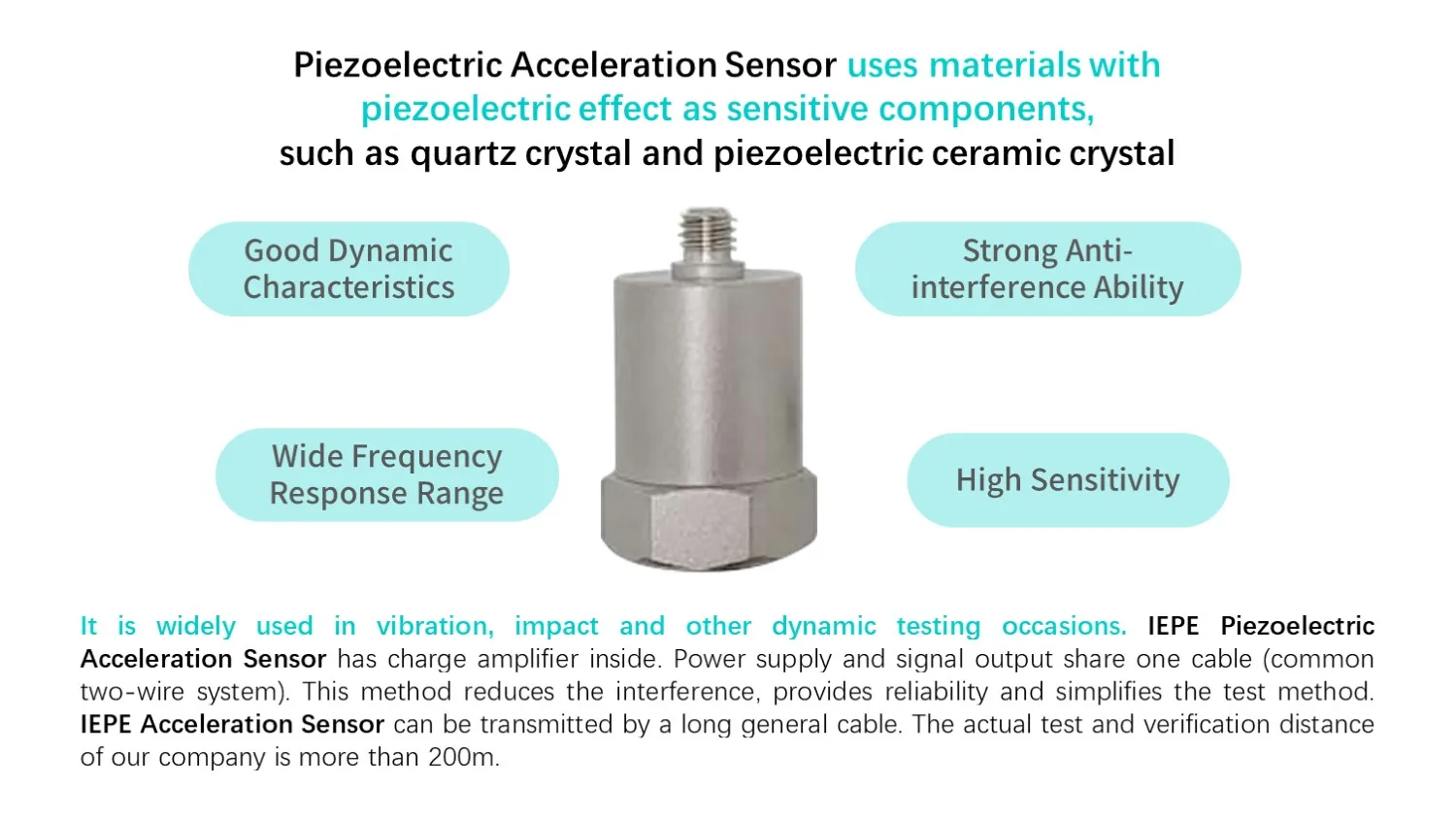

Вопрос: 2. Каковы основные преимущества пьезоэлектрических датчиков ускорения?

О: принцип пьезоэлектрического датчика ускорения заключается в том, что пьезоэлектрический керамический Кристалл стимулирует ускорение, иСоответствующее количество заряда вызвано на поверхности кристалла. Схема усилителя заряда (IEPE) интегрирована insidethe датчик для прямого вывода A-5V- + 5V сигнала напряжения. Основные преимущества пьезоэлектрических датчиков ускорения-высокая стабильность, независимая от внешних электромагнитных сред и температуры, подходит для промышленных измерений, лабораторных испытаний и приборов.

Вопрос: 3. Как получить сигнал скорости и частоту вибрации?

О: последующая часть обработки данных может выполнять процесс интеграции для получения сигнала скорости и выполнять FFTПреобразование для получения информации о частоте вибрации.

Вопрос: 4. Как я могу подключить акселерометр непосредственно к устройству сбора данных и использовать его?

О: если вы приобрели нашу USB-4431 или 9234 карту захвата, вы можете напрямую подключить датчик к нашей карте захвата и использовать ее. Схема кондиционирования сигнала внутри карты захвата поставляется с ним. Если вы покупаете универсальную многофункциональную карту сбора данных напряжения, вам нужно дополнительное оборудование для кондиционирования сигнала, то есть наш адаптер постоянного тока, который обеспечивает постоянную выходную мощность тока 2 ~ 10 мА. Вы можете выбрать в соответствии с различными рабочими средами и каналами. CT5201 CT5204 CT5210.

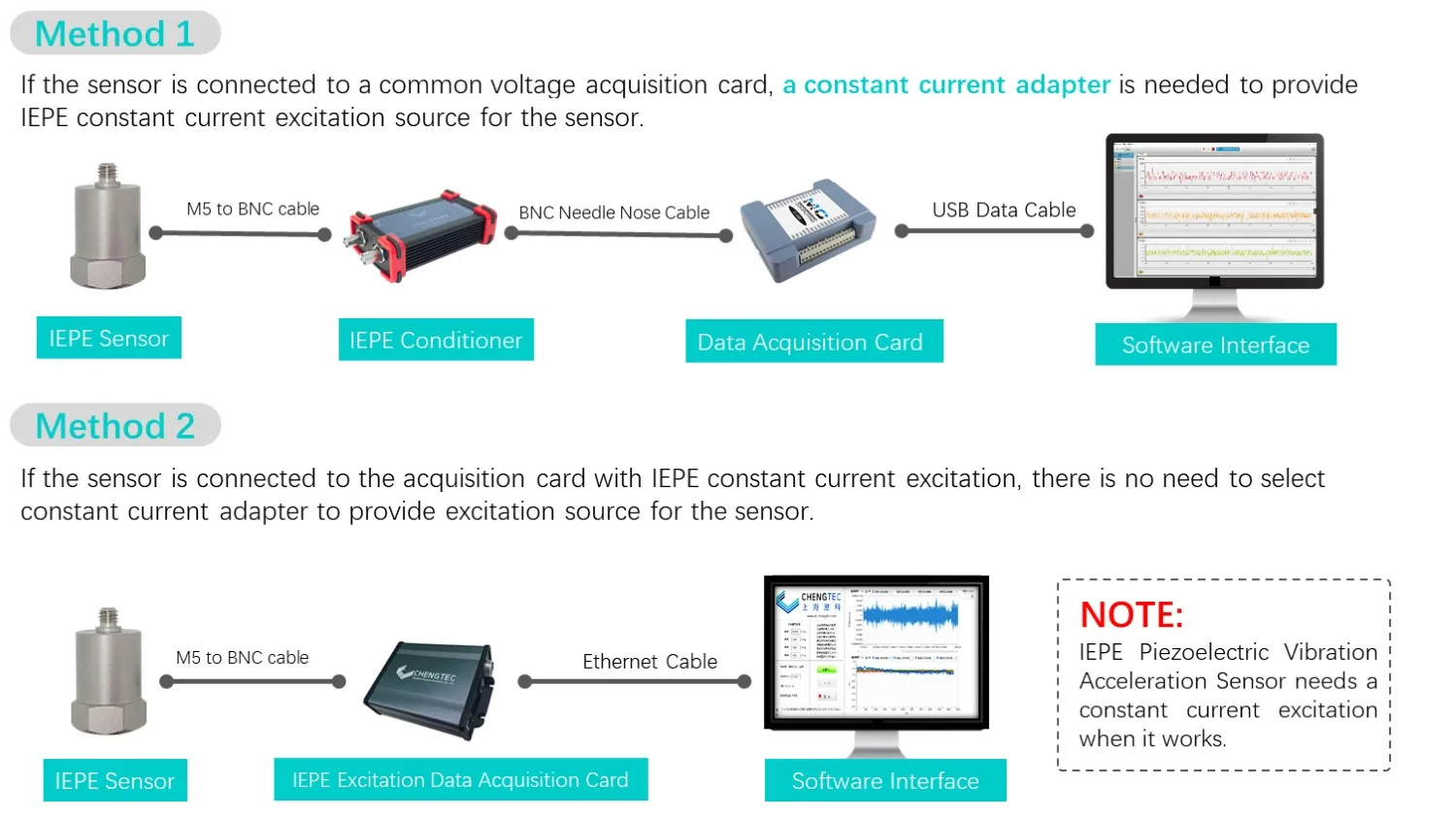

Вопрос: 5. Какое соединение между акселерометром и оборудованием для сбора данных?

О: если оснащен оборудованием для кондиционирования сигнала, кабель M5-BNC от нашего датчика подключается к порту IEPE адаптера тока theconstant, И затем выходной конец соединен с нашими данными с подходящим BNC поворотным контактом носовой кабель. Карта. Если itis оснащен картой захвата USB-4431 или 9234, вы можете напрямую использовать кабель M5-BNC для подключения к нашей карте фокусировки данных.

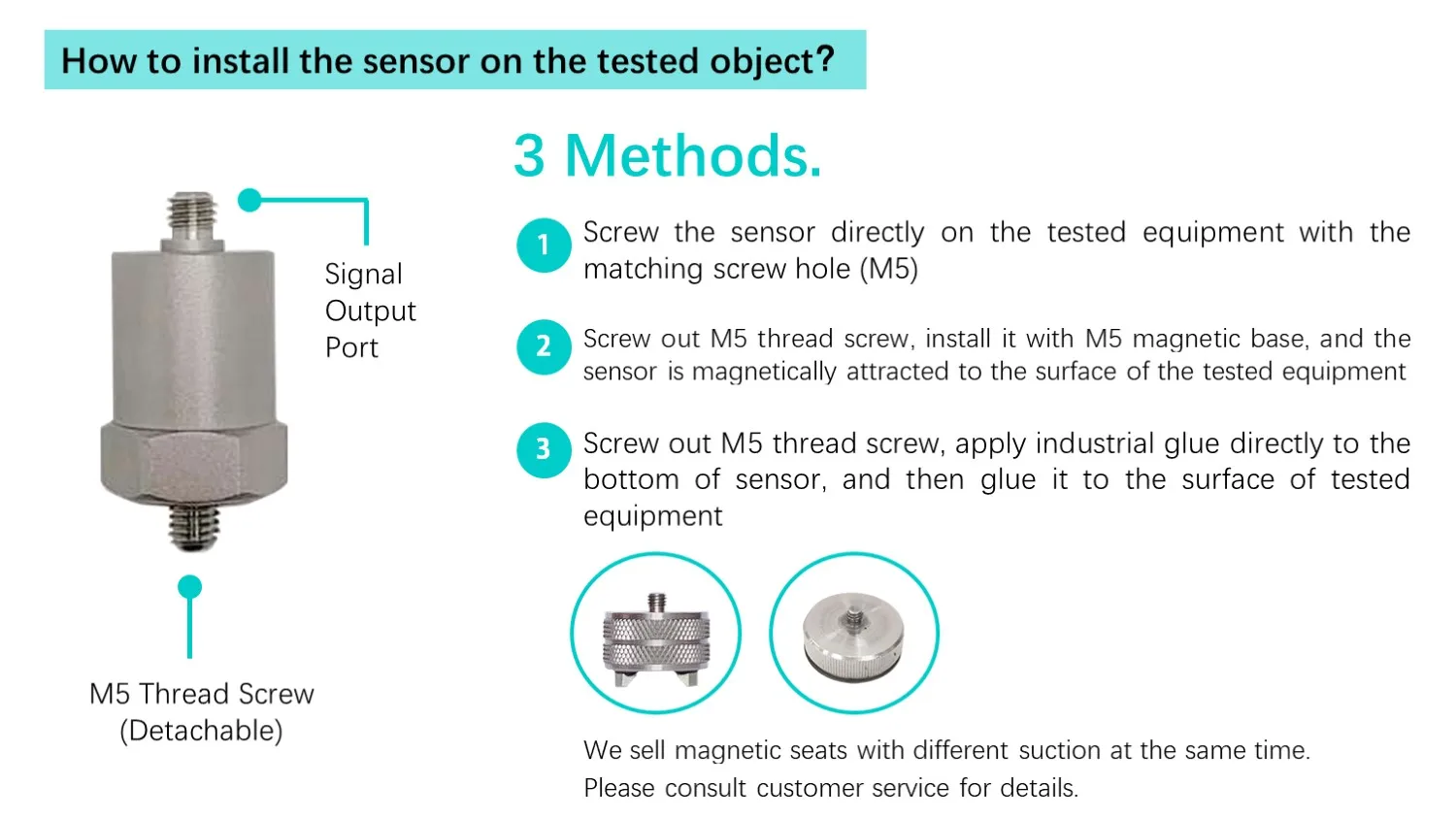

Вопрос: 6. Как установить датчик?

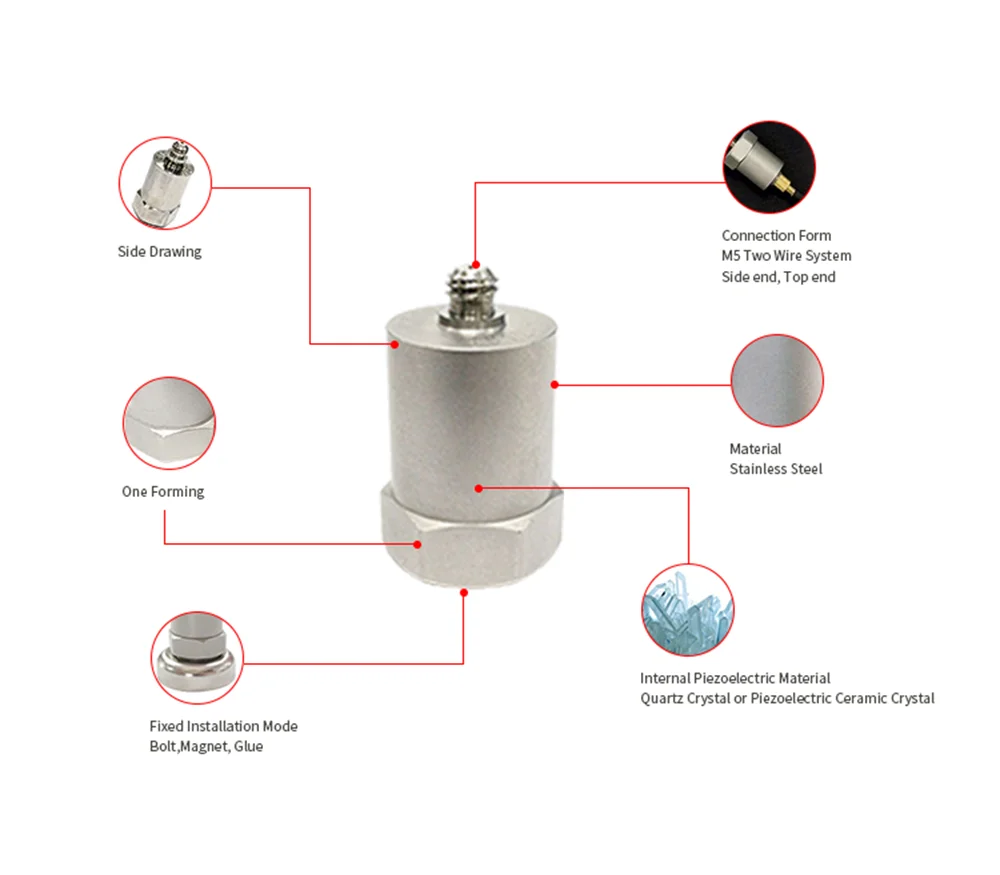

Ответ: метод 1: обычно в нижней части датчика имеется внутренняя резьба M5, которая оснащена одним из наших винтов в качестве стандарта. Клиенты могут изготовить мужские или женские нити на собственном оборудовании, чтобы припарковать наши датчики.Метод 2: вы можете выбрать нашу одноразовую магнитную камеру установки, чтобы зафиксировать Наш датчик на поверхности объекта, который будет измерен.Метод 3: может быть непосредственно приклеен к поверхности измеренного объекта заказчика с помощью клея.

В: 7. Как выбрать диапазон датчика?

О: в соответствии с различными видами применения, Наша служба поддержки клиентов будет рекомендовать различные типы датчиков. Клиентам необходимо максимально подробно описать требования к проекту.

Вопрос: 8. Если клиенты хотят выбрать свой тип, мы даем следующие рекомендации:

О: 1. Для общей механической вибрации мы рекомендуем диапазон 50 г, CT1010L или CT1010LC. Если вибрация небольшая, вы можете использовать useCT1020LC (25g orange), если Вибрация слишком большая, вы можете использовать CT1005L или CT1005LC (диапазон 1009).2. Для испытаний на удар и взрыв необходим большой диапазон датчиков ускорения. Диапазон измерения CT1002L или CT1002L C (диапазон 2509), CT1001L (диапазон 500g), CT1000L (диапазон обслуживания 1000g) или больше.3. Для гражданского строительства, мониторинга землетрясений и структурного тестирования можно рассмотреть низкую частоту и малый диапазон. Например, 10g диапазон cT1050LC, 5g оранжевый CT1100LC или меньший диапазон.

Вопрос: 9. Почему датчик ускорения малого диапазона стоит дороже, чем обычный?

О: внутренняя структура пьезоэлектрического датчика ускорения-пьезоэлектрический керамический корпус. Чем меньше диапазон,Выше чувствительность. Чем больше количество пьезоэлектрических керамических деталей внутри датчика, тем больше достаточно эффекта шаргекоаккумуляции. Чем меньше диапазон, тем сложнее внутренняя структура датчика, тем больше объем, тем больше вес и тем сложнее процесс, поэтому цена будет дороже. Точно так же большое количество датчиков ускорения типа удара обычно малы по объему из-за низкой чувствительности, но из-за стабильности внутренней цепи при большом ударе, И процесс производства поднимается, цена, как правило, выше, чем общий тип.Какое соединение между акселерометром и устройством сбора данных?Если оснащен оборудованием для кондиционирования сигнала, кабель M5-BNC от нашего датчика подключается к порту IEPE адаптера постоянного тока, И затем выходной конец подключен к нашей карте сбора данных с подходящим BNC для pin носовой кабель. Если он оснащен картой захвата USB-4431 или 9234, Вы можете напрямую использовать кабель M5-BNC для подключения к нашему интерфейсу передачи данных.

Вопрос: 10. Как установить датчик?

О: метод 1: обычно нижний конец датчика имеет внутреннюю резьбу M5, которая оснащена одним из наших винтов в качестве стандарта. Клиенты могут изготовить мужские или женские нити на собственном оборудовании для фиксации наших датчиков.Метод 2: вы можете выбрать наше одноразовое магнитное крепление, чтобы закрепить Наш датчик на поверхности объекта, который будет измерен.Метод 3: может быть непосредственно приклеен к поверхности измеренного объекта заказчика с помощью клея. В: 11. Как выбрать диапазон датчика?О: в соответствии с различными видами применения, Наша служба поддержки клиентов будет рекомендовать различные типы датчиков. Клиентам необходимо максимально подробно описать требования к проекту. В: 12. Если клиент хочет выбрать самостоятельно, мы даем следующие рекомендации:О: 1. Для общей механической вибрации мы рекомендуем диапазон 50 г, CT1010L или CT1010LC. Если вибрация небольшая, вы можете использовать useCT1020LC (диапазон 25 г), если Вибрация слишком большая, вы можете использовать CT1005L или CT1005LC (диапазон 100 г).2. Для испытаний на удар и взрыв необходим большой диапазон датчиков ускорения. Диапазон может быть выбран из CT1002L orCT1002LC (диапазон 250g), CT1001L (диапазон 500g), CT1000L (диапазон 1000g) или больше.3. Для гражданского строительства, мониторинга землетрясений и структурного тестирования можно рассмотреть низкую частоту и малый диапазон. Например, 10g диапазон CT1050LC, 5g диапазон CT1100LC или меньший диапазон.
