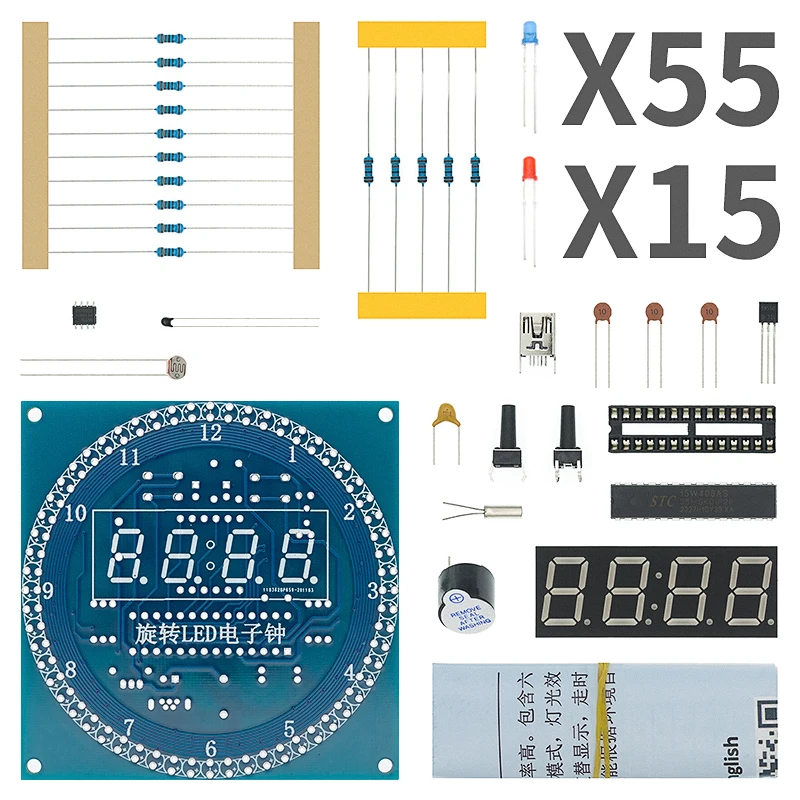

Вращающийся светодиодный дисплей DS1302, модуль электронных часов с будильником, набор сделай сам, светодиодный индикатор температуры для arduino

Общая проблема:

1. Порядок сварки неправильный. Сначала рекомендуется припаять светодиодный светильник, затем припаять заднюю часть, припаять цифровую трубку и, наконец, вставить чип. 2. Светодиодный светильник обратите внимание на положительные и отрицательные полюсы, Длинные ножки и положительные полюсы. 3. Зазубрина чипа и базовая зазубрина должны соответствовать зазубру, указанному на плате. 4. Зуммер обратите внимание на положительные и отрицательные полюсы, длинные ноги положительного полюса, сопротивление значение, чтобы следовать последовательным на логотип. 5. Триод должен быть вставлен в ту же форму, что и доска. 6. Цифровая трубка обратите внимание на направление, а Десятичная точка ниже. 7. Источник питания обратите внимание на положительные и отрицательные полюсы, напряжение питания постоянного тока составляет 5 В. 8. Проверьте наличие припоя и припоя. Это явление распространено. 9. Если дисплей является ненормальным или время не ушло, удалите DS1302 и кнопки. Батарея, затем подключите DS1302, не подключайте аккумулятор, а затем включите, включите батарею после нормального режима. 10. Если отдельный светильник s не горит, проверьте паяльные шорты на неосвещенный светильник s и пайки, проверьте его и измените светильник, если он не горит. 11. Если четыре цифровых трубки имеют тот же код сегмента, который всегда включен и подсвечивается, некоторые светодиодный s также всегда включены из-за электростатического поломки светодиодный индикатор. Цифровая трубка, которая заставляет одночиповую булавку поделиться с этой лампой.

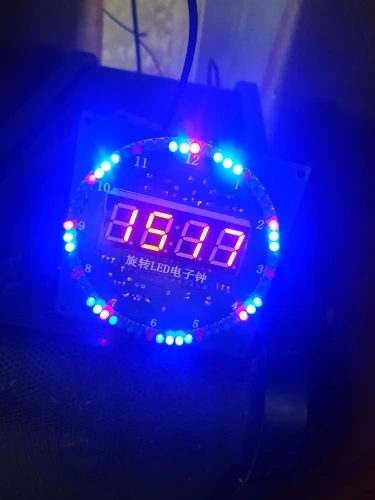

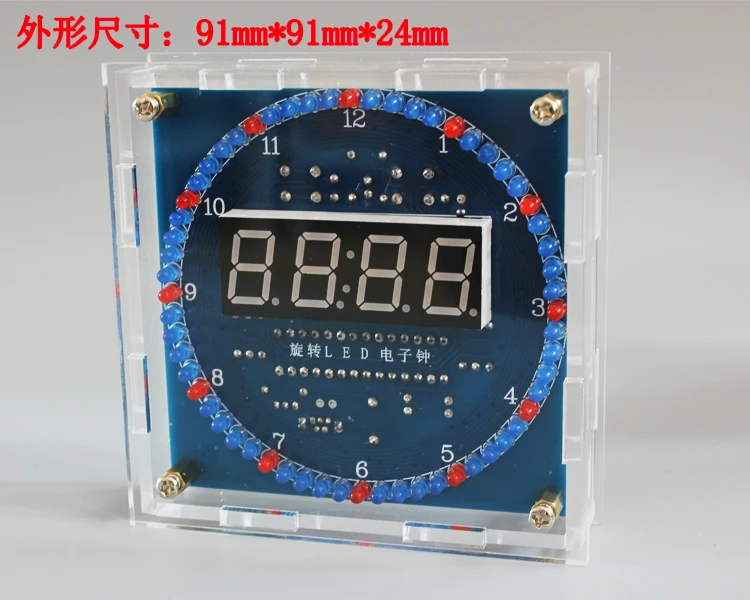

Вращающиеся светодиодный электронные часы

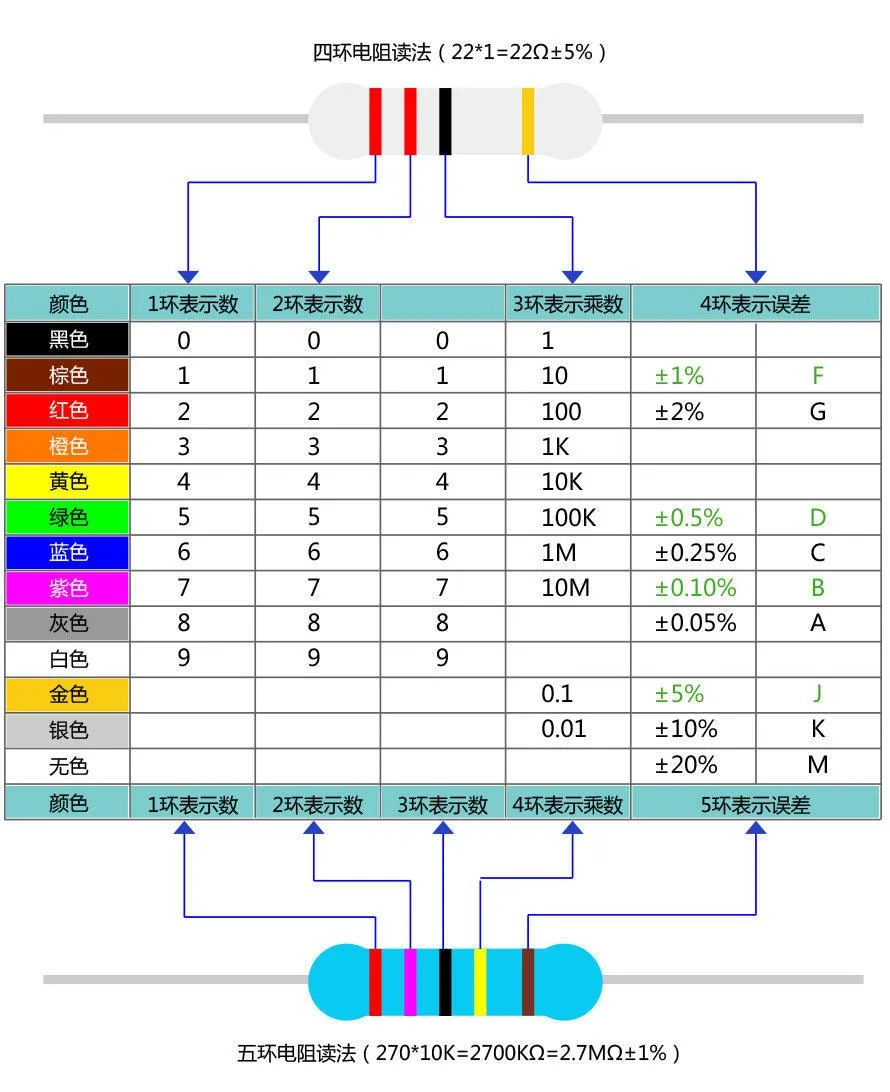

Приложение: конкретные методы идентификации четырехкольцевых и пятикольцевых цветных кольцевых резисторов
