Самый дешевый плоттер с открытым исходным кодом для рисования, робот для рисования, скрапбит, набор для проекта, полярограф для Arduino

Описание:

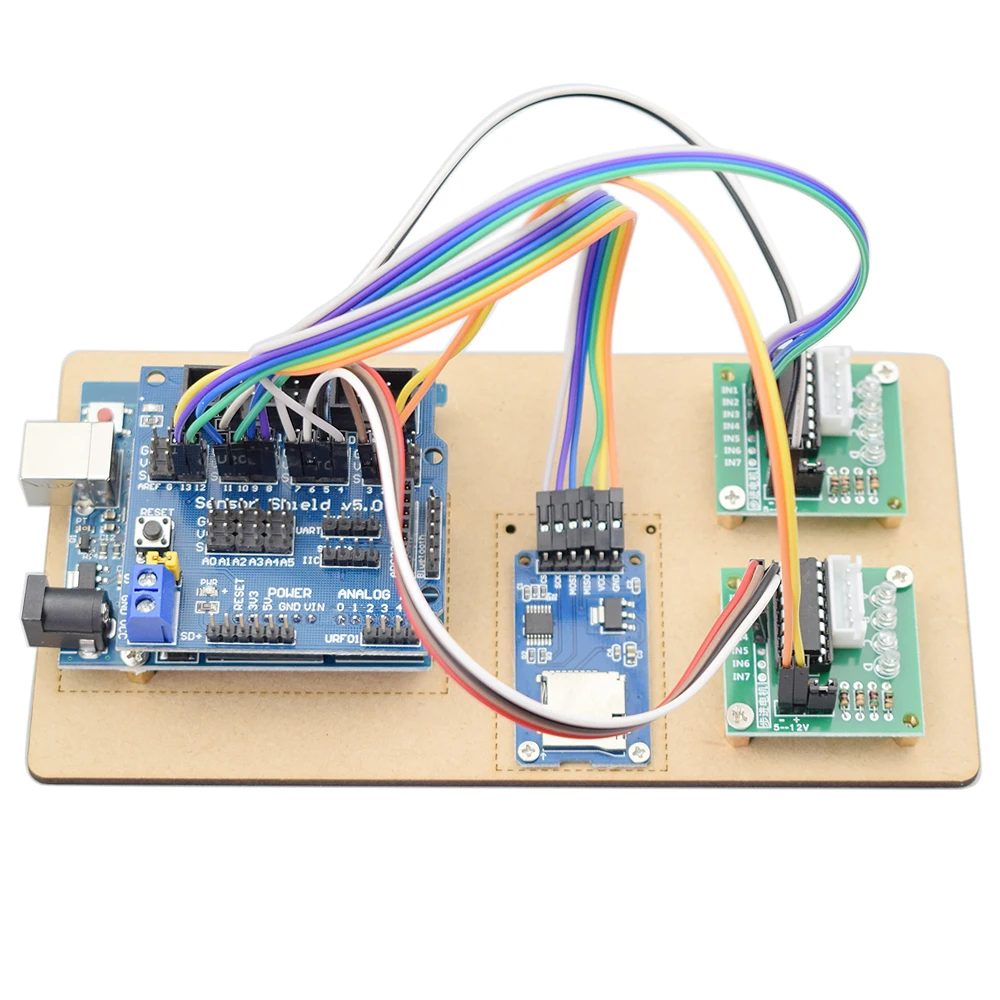

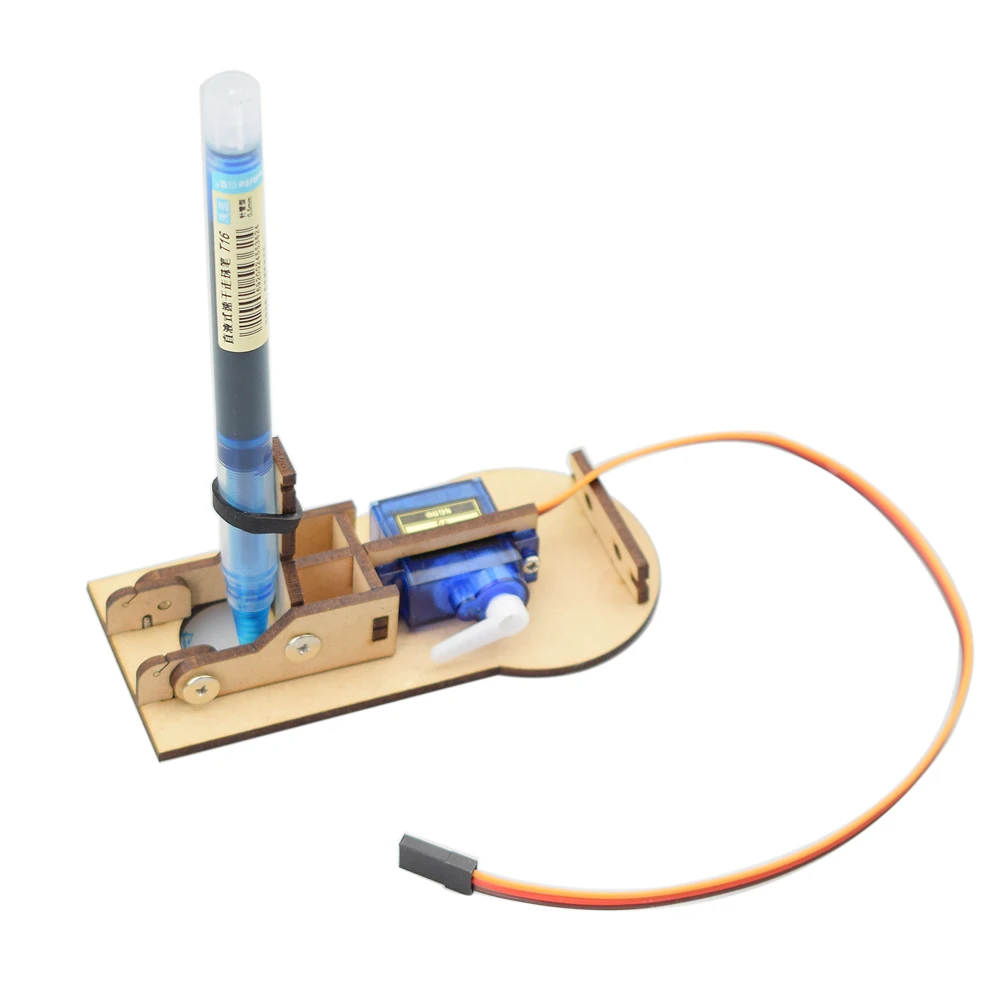

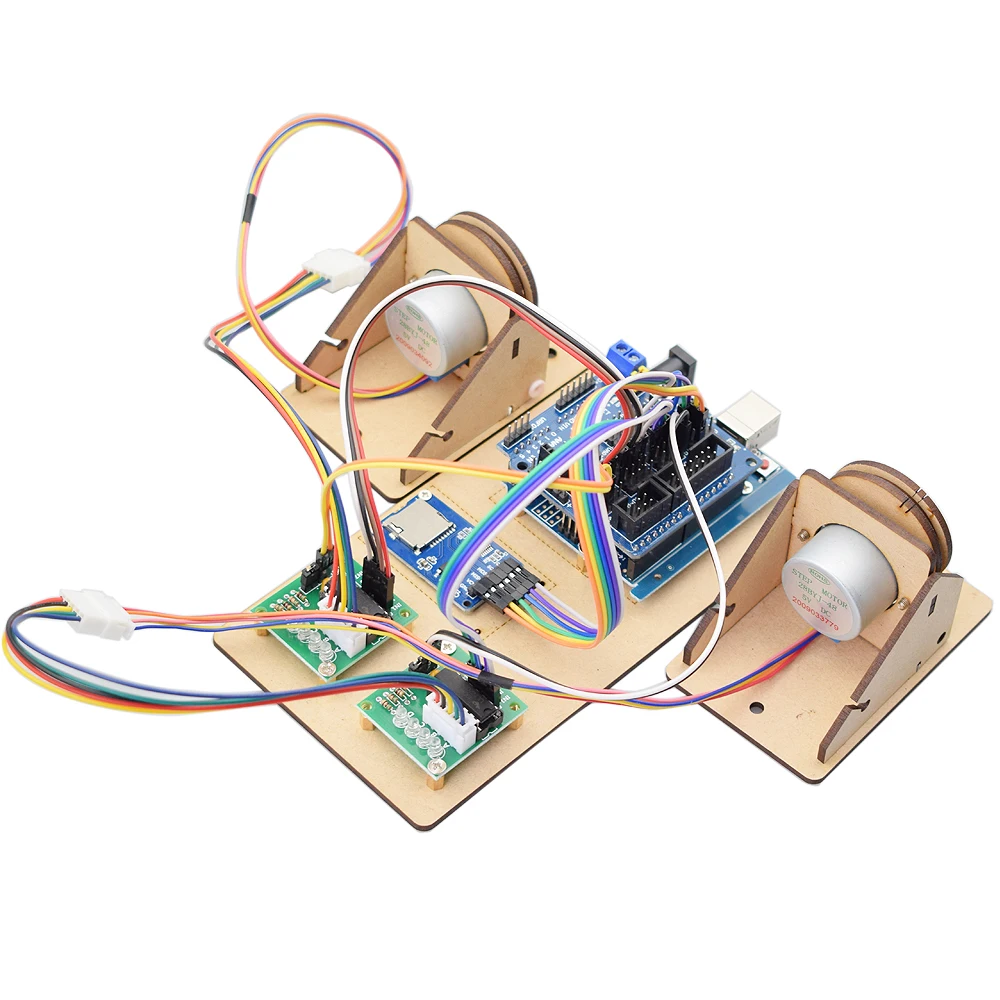

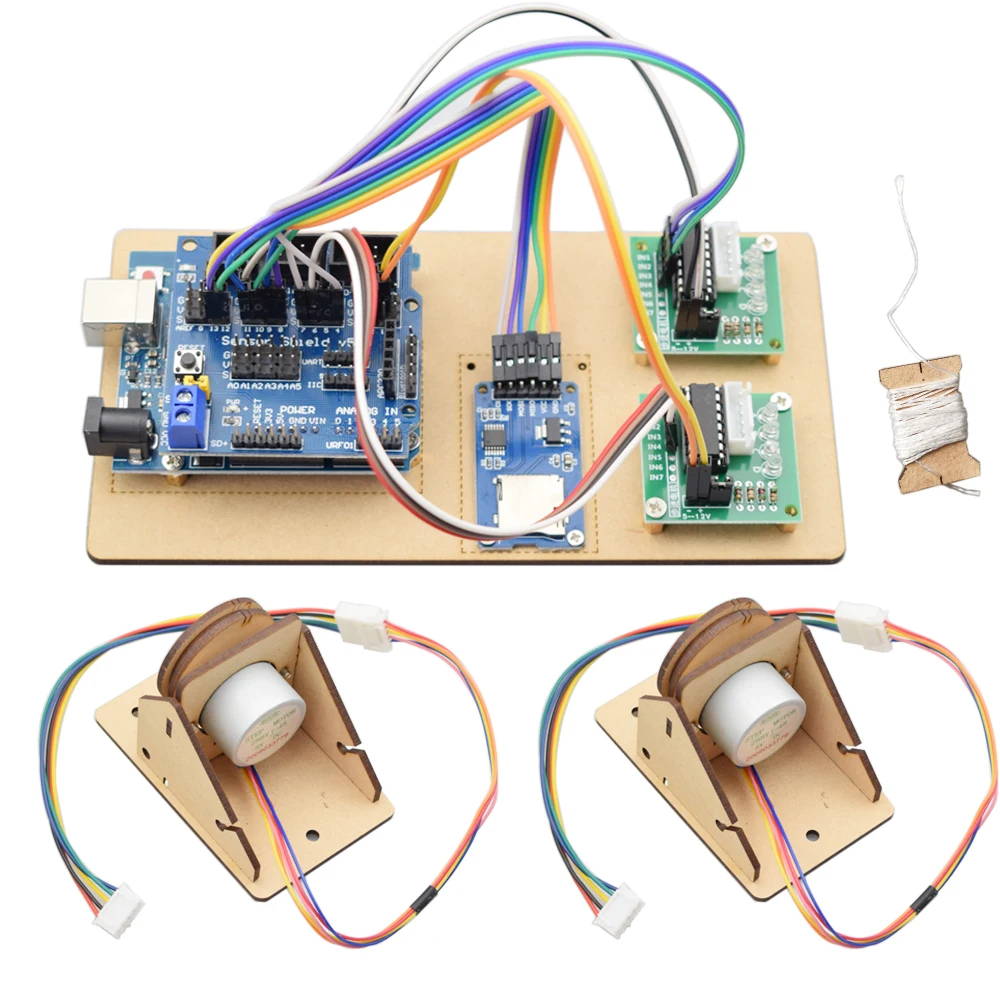

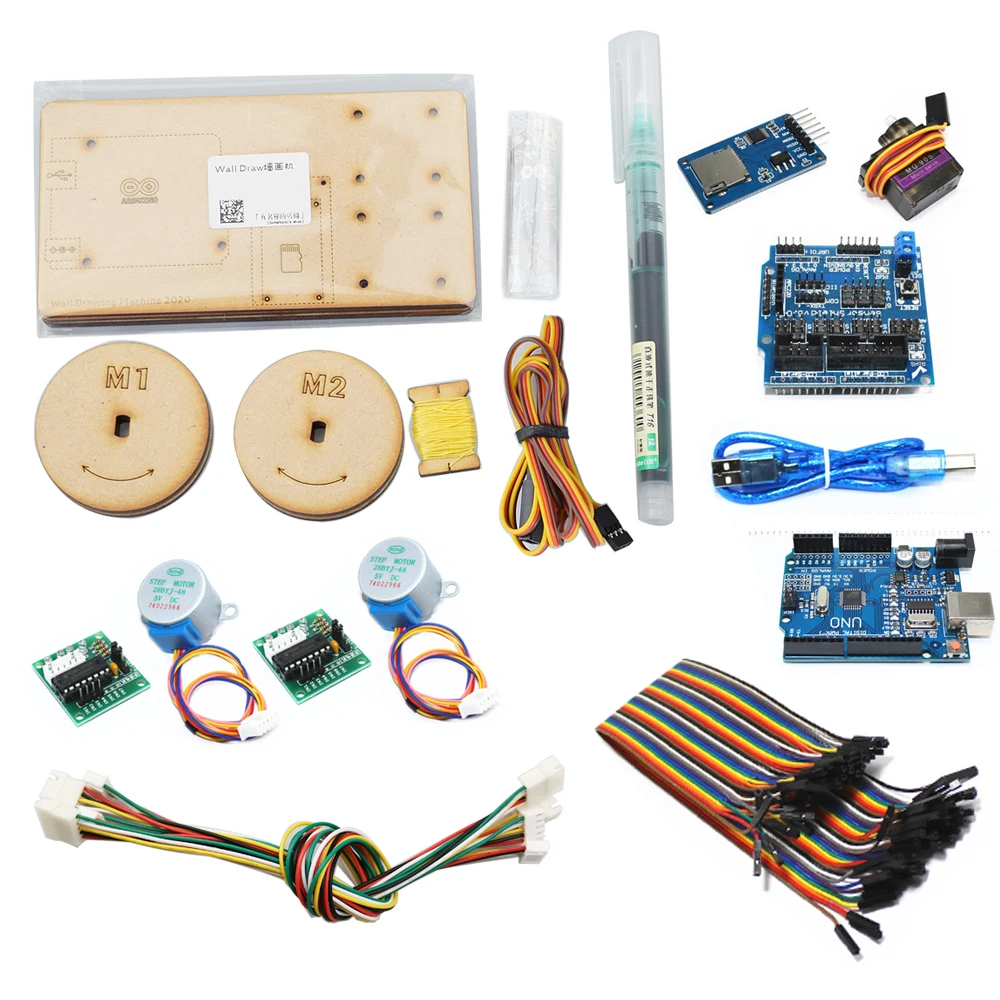

Машина для окраски стен Draw line-это проект очень раннего изготовления, потому что производство шагового двигателя с фиксированным основанием и держателем для ручек страдает сердцами всех процессуальных обезьян. Наш магазин тщательно разработал набор отличных планов.Шаговый двигатель использует 28byj, который имеет небольшой объем, удобен в проводке и прост в программе. Он может напрямую работать от Arduino без каких-либо проблем, таких как драйвер, сварка и источник питания. Мотор и основная плата интегрированы в основание, а обмоточную раму с обеих сторон можно наклеить на верхний угол любой стены или доски для рисования. Основную плату также можно разместить на нижней стороне экрана, не забираясь.

Примечание:

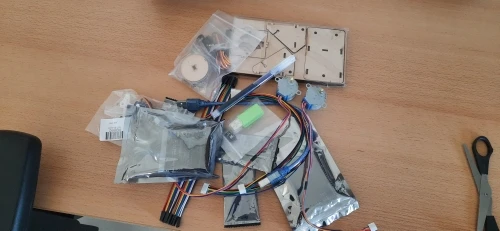

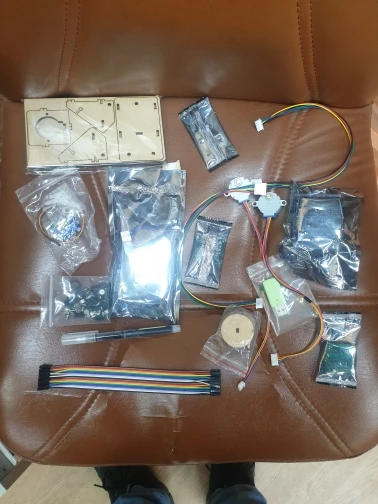

Изделие в разобранном виде. Мы предлагаем исходный код и руководство на английском языке.

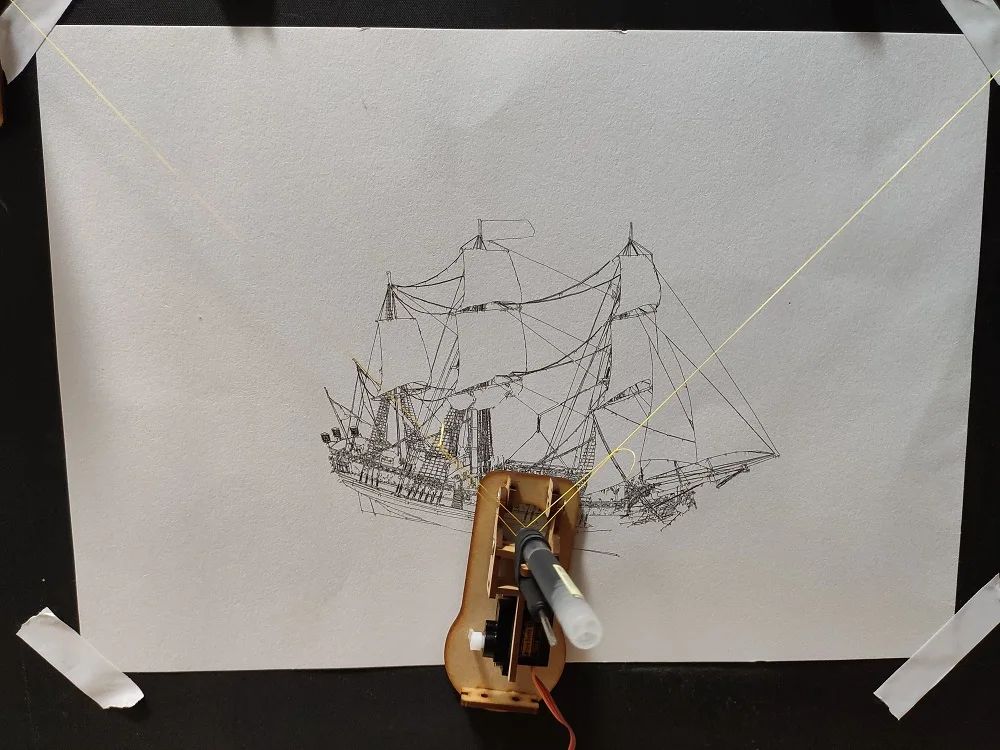

Как нарисовать сложную графику? Например, фотографии, сделанные на мобильных телефонах.

1. Можно нарисовать не все фотографии, можно нарисовать только векторную графику. К счастью, некоторые фотографии можно преобразовать в векторную графику с помощью программного обеспечения. (Для обработки можно использовать Coreldraw, Inkscape и много другого программного обеспечения) или сначала попробовать простую векторную диаграмму.2. Векторную диаграмму необходимо преобразовать в файл gcode. (Вы можете использовать Inkscape, Aspire и много другого программного обеспечения для создания Gcode.) Если вы не можете, вы также можете попробовать некоторые коды, предоставленные в нашем пакете программного обеспечения. Gcode-это текстовый файл, который можно открывать и редактировать с помощью WordPad. Перед использованием можно просмотреть значения в gcode. Единицы измерения этих значений являются фактическими миллиметрами. Если есть десятки тысяч значений, может быть катастрофическим дать шаговому двигателю вращаться в течение нескольких часов до остановки. Существует много конкретных правил gcode и способов использования онлайн, так что вы можете научиться самостоятельно.3. Файл Gcode сохраняется в карте памяти, arduino считывает файл с карты, и разбирает координаты положения в действие шагового двигателя, И рисует веревочкой, чтобы водить ручку рисовать. (Данный шаг может выполнить программа WallDraw.ino в пакете программы) (обратите внимание, что карта памяти предпочтительно в формате FAT32. Формат ntfs не может считывать файлы, особенно карты емкостью 4G или более. Обратите внимание, что имя файла gcode должно быть в одной программе, определение одинаковое, обычно «1.nc», если отличается, пожалуйста, измените на то же имя)
