DRV8833 двойной драйвер двигателя постоянного тока 1A TB6612FNG микроконтроллер лучше, чем L298N. Теперь чип DRV8833

DRV8833 двойной драйвер двигателя постоянного тока 1А TB6612FNG микроконтроллер лучше, чем L298N теперь чип DRV8833

Описание:

Двигатель TB6612FNG может управлять до двух двигателей постоянного тока при постоянном токе 1.2A (пик 3.2A). Два входных сигнала (1 и IN2) могут использоваться для управления двигателем в одном из четырех функциональных режимов-CW, CCW, короткий тормоз и стоп. Два выхода двигателя (A и B) можно контролировать отдельно, скорость каждого двигателя контролируется через входной сигнал PWM с частотой до 100 кГц. Штырь STBY должен быть вытянут высоко, чтобы вынуть двигатель из режима ожидания. CJMCU.

Логическое напряжение питания (VCC) может быть в диапазоне 2,7-5.5VDC, в то время как питание двигателя (VM) ограничено максимальным напряжением 15VDC. Выходной ток рассчитан до 1,2a на канал (или до 3,2a для короткого, одиночного импульса).

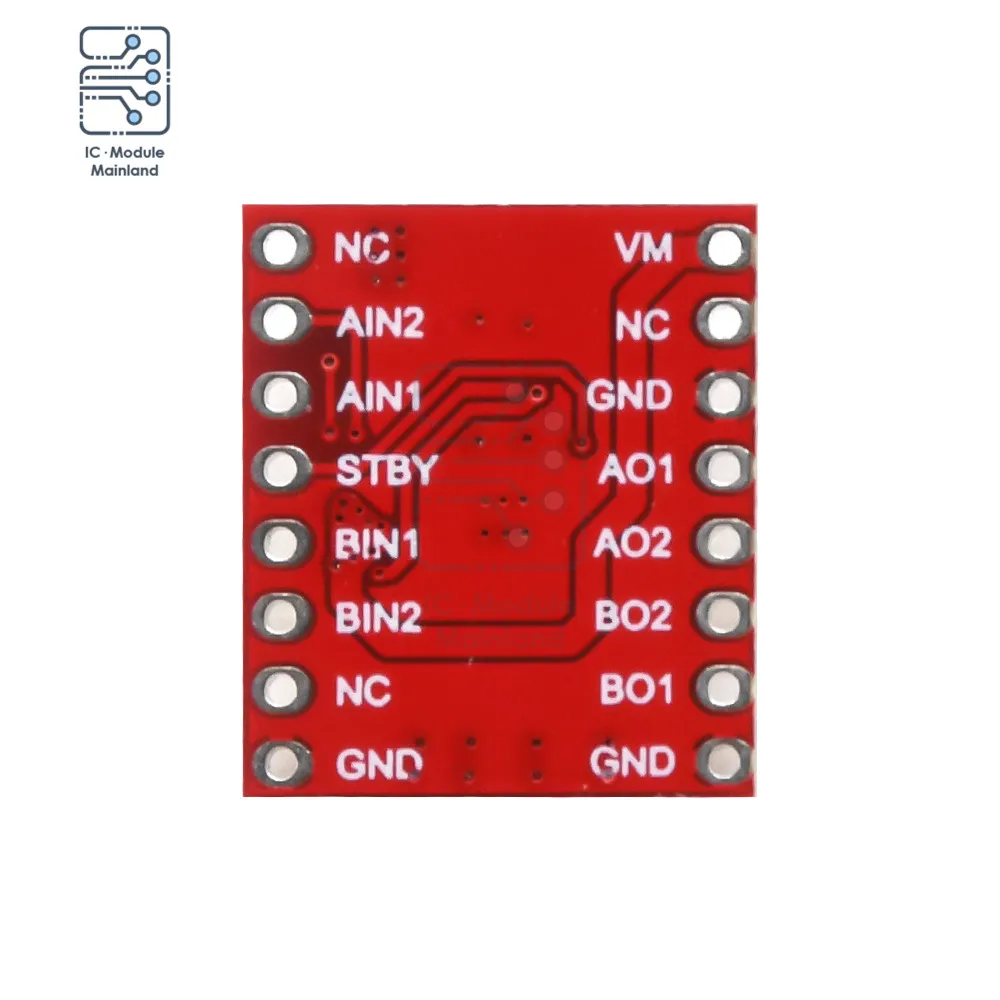

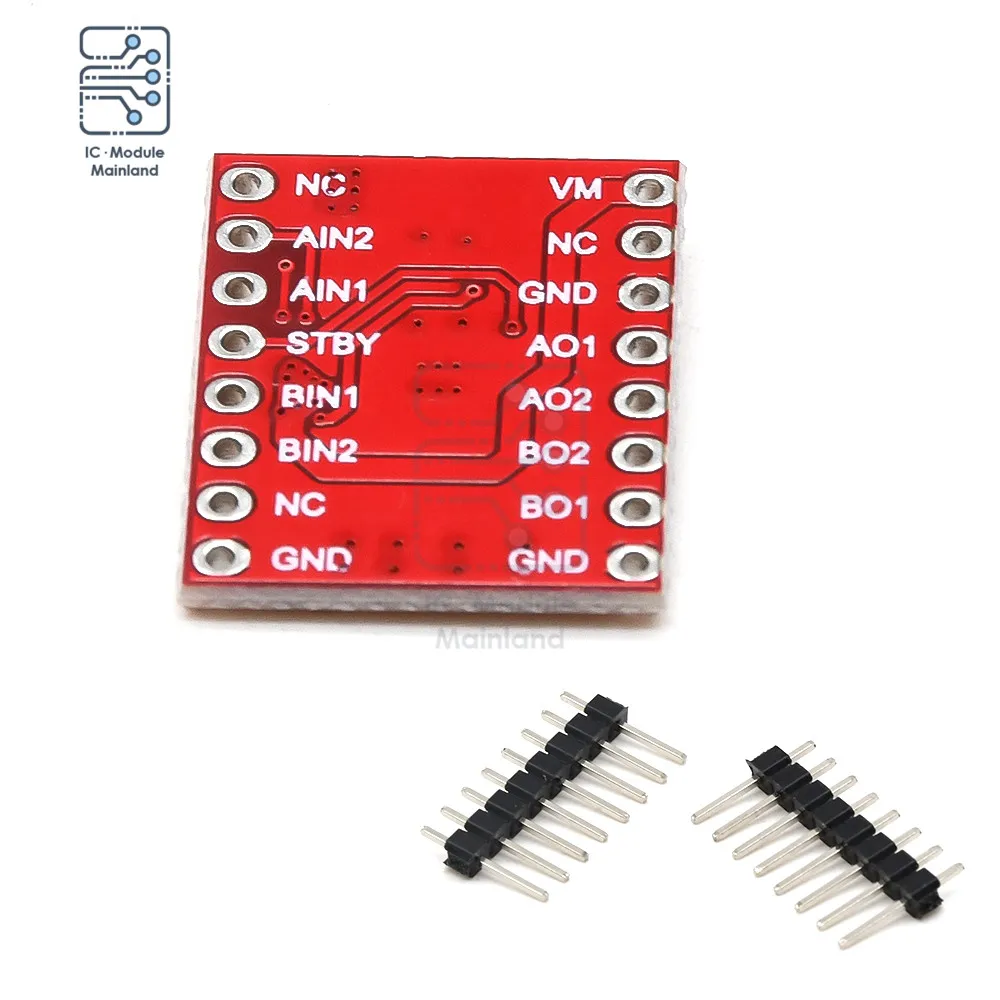

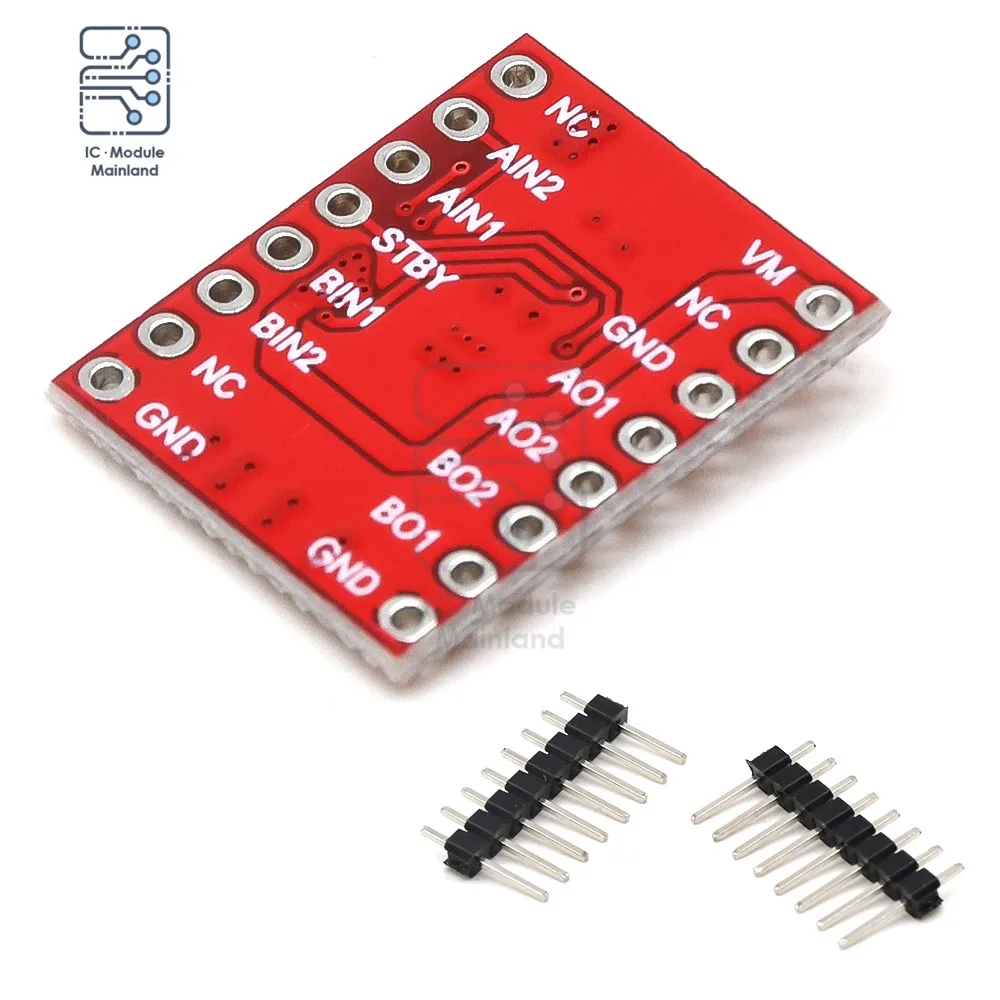

Плата поставляется со всеми компонентами, установленными как показано на рисунке. Раздельные конденсаторы включены в обе линии подачи. Все колышки для TB6612FNG бывают испорченными из вне до двух 0,1 "шаг заголовки; Контакты размещены таким образом, чтобы ввода пин находятся на одной стороне и выход штифты с другой стороны.

Особенности:

Напряжение источника питания: VM = 15 в макс., VCC = 2,7-5,5 В

Выходной ток: Iout = 1.2A (средний) / 3.2A (Пиковый)

Управление в режиме ожидания для экономии энергии

CW/CCW/короткий тормоз/стоп режимы управления двигателем

Встроенная Тепловая схема отключения и схема обнаружения низкого напряжения

Все контакты TB6612FNG разбиваются до 0,1 "разделенных контактов

Фильтрующие конденсаторы на обеих линиях подачи
