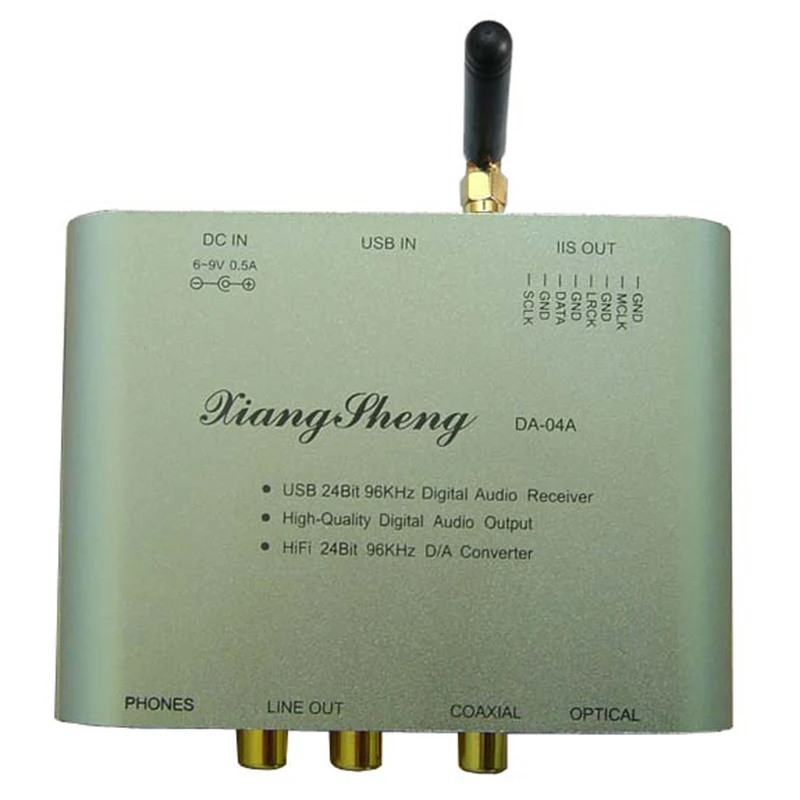

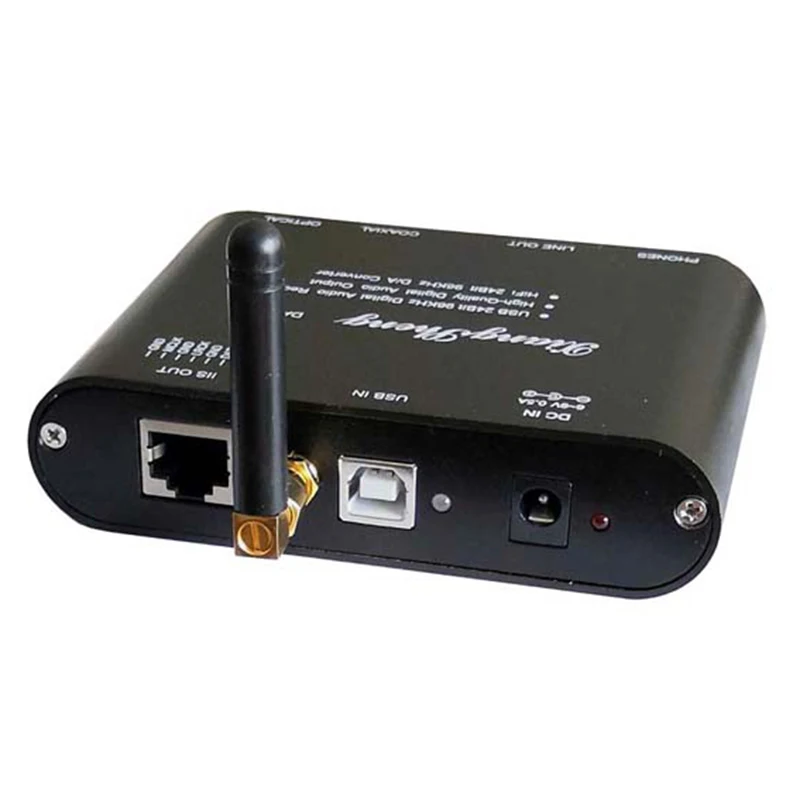

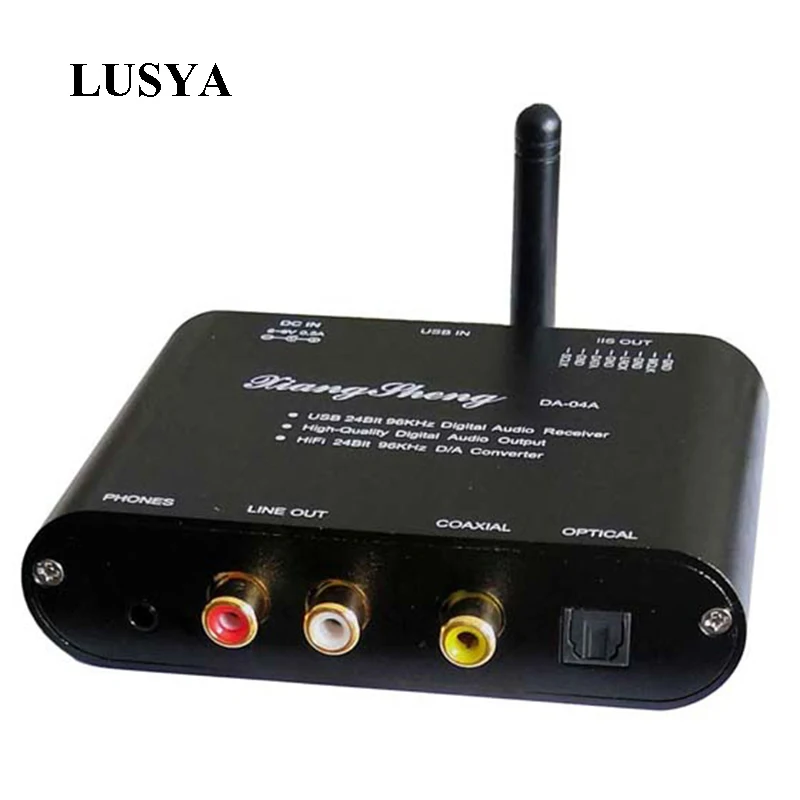

QCC5125 Bluetooth 5,0 аудио стерео прием CS4398

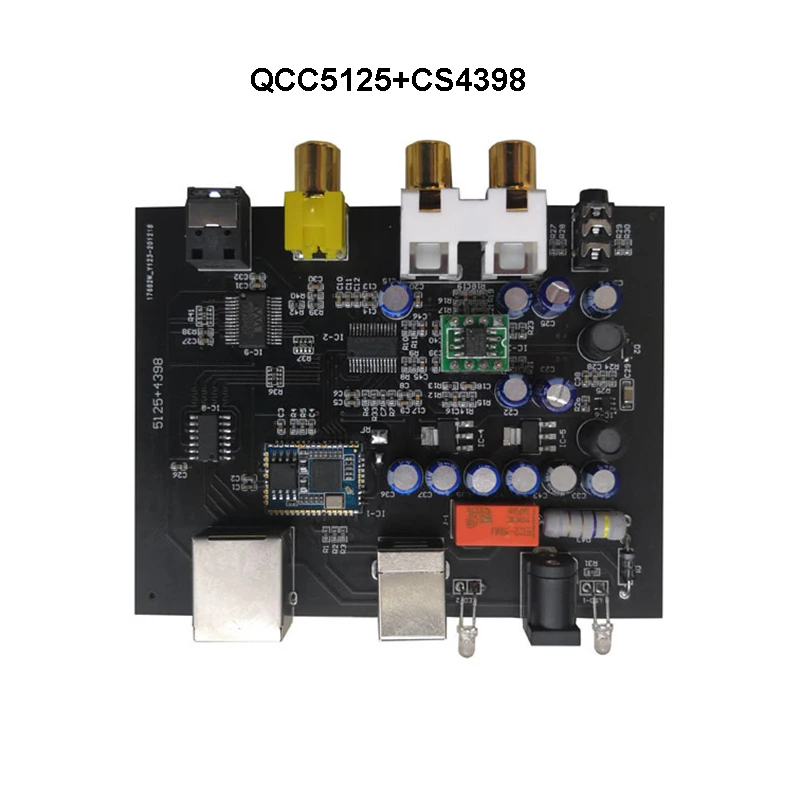

Qualcomm QCC5125 прием + CS4398 декодирование, версия 5,1
Особенность:
★Поддержка всех форматов: LDAC, APTX-HD, APTX-LL, APTX, SBC, AAC и т. д.
★Операционный усилитель OPA2604AU используется для фильтрации, используется положительный и отрицательный источник питания.
Он имеет более широкую частотную характеристику, больше деталей и лучшую динамику, чем одиночный источник питания.
★Скопируйте аудиофайлы без потерь на мобильный телефон для воспроизведения, близко к качеству звука CD.
★USB поддерживает соединение OTG для компьютеров и некоторых мобильных телефонов.
★Помимо собственного декодированного аналогового выхода для подключения к усилителю мощности и наушникам, он также имеет коаксиальный, оптический и IIS выход, который можно подключить к более высокого декодера для улучшения качества звука.
★Можно использовать либо внешний источник питания, либо зарядное устройство мобильный телефон и источник питания USB-кабеля используется для. Реле автоматически переключается.
Характеристики:
★Размеры: Ширина 108 мм, глубина 80 мм, Высота 26,5 мм (без размера разъема)
★Частотный диапазон: 20 гц-25 кГц
★Отношение сигнал-шум: линейный выход 100 дБ, выход для наушников 90 дБ
★Гармоническое искажение: -90 дБ (1 кГц 0 дбф)
★USB поддерживает цифровой поток: 16 бит/48K
★Максимальная поддерживаемая частота дискретизации Bluetooth: 96 кГц
★Поддержка Bluetooth: SBC, AAC, APTX, APTX-HD, LDAC
★Уровень линейного выходного сигнала: около 2000 мВ
★Динамический диапазон: 105 дБ
★Линейное Выходное сопротивление: 600 Ом
★Выходное сопротивление наушников: 32-600 Ом
★Вес нетто: около 150 граммов

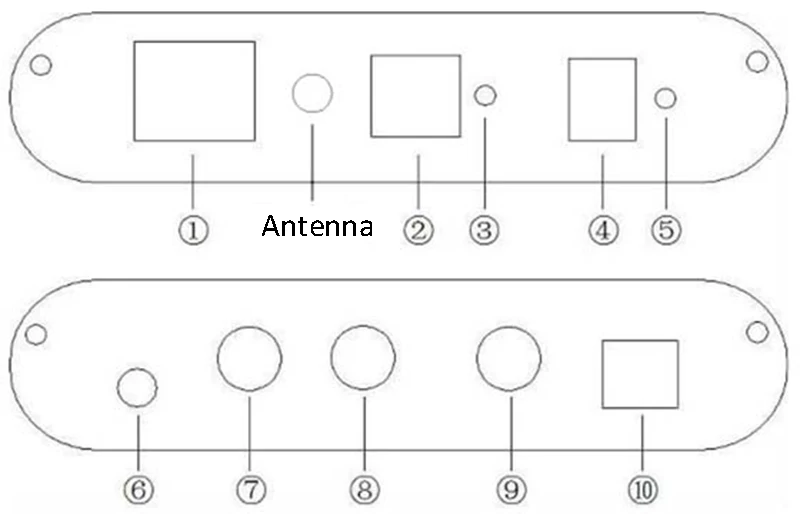

① Выход сигнала цифровой интерфейс IIS можно подключить к входу IIS декодера DAC через специальную линию подключения для достижения лучших результатов.
② Входной порт USB кабеля может быть подключен к usb-порту компьютера и мобильный телефон соединение OTG.
③ Индикатор подключения bluetooth, всегда включен означает подключение, мигание означает, что не подключен.
④ Входное гнездо внешнего питания, положительный внутри и отрицательный снаружи, входной ток 7-9 В постоянного тока, ток более 0,5 А.
⑤ Индикатор питания Светильник
⑥ Гнездо наушников можно подключить к наушникам 32-600 Ом или использовать в качестве линейного выхода.
⑦ Линейный выход правого канала.
⑧ Левый канальный линейный выход.
✮Выход коаксиального цифрового сигнала может быть подключен к цифровому декодеру более высокого уровня.
✮Выход оптоволоконного цифрового сигнала может быть подключен к цифровому декодеру более высокого класса.
