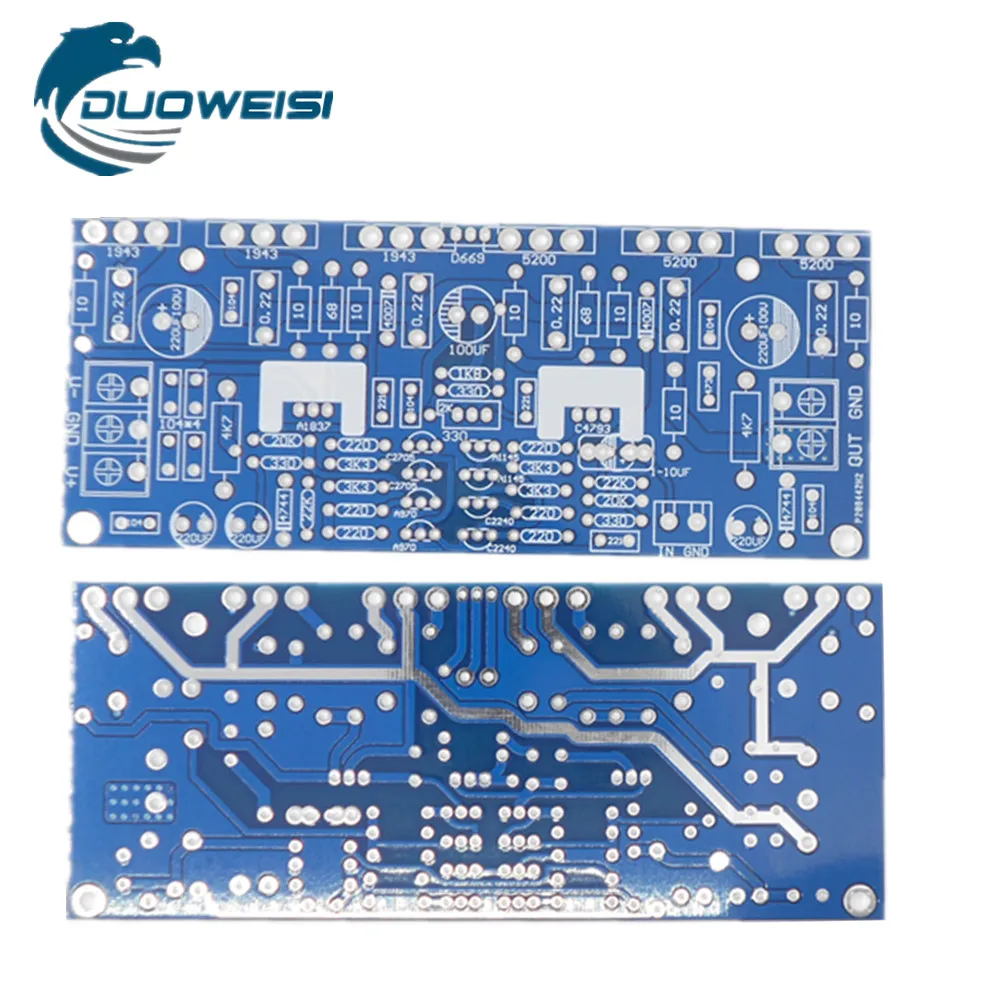

Моно 300 Вт Плата усилителя мощности 1943 + 5200 Плата усилителя мощности PCB пустая версия
Плата:
Моно, без схемы исправления после платы усилителя мощности, вам нужно два канала, пожалуйста, купите 2 штуки.
В конструкции цепи используется Высоковольтная аудиопара A970/C2240, двойная дифференциальная схема и A1145/C2705 для усиления напряжения.
Стимулирует использование средней мощности в трубке A1837/C4793, на выходной стадии используется трубка Toshiba высокой мощности A1943/C5200.
Широкий диапазон источника питания, положительный и отрицательный постоянный ток 20-50 в может быть
Если у вас достаточно энергии, чтобы легко достигать 300 Вт
Качество звука хорошее, движущая сила очень сильная, выдвигается 15-дюймовый динамик без давления.

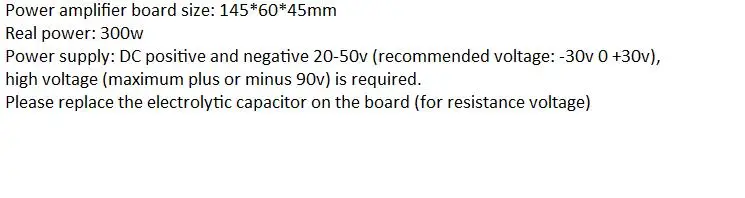

Размер платы усилителя мощности: 145*60*45 мм
Реальная мощность: 300 Вт
Питание:
Положительный и отрицательный постоянный ток 20-50 в (Рекомендуемое напряжение: -30 в 0 + 30 в)
Если вам нужно высокое напряжение (максимум плюс минус 90 в), замените электролитический конденсатор на плате (Замените высоковольтный конденсатор)
Шаг сиденья 2P 3P составляет 7,62 мм
10 = 0,22 = 0.22R 10 Ом резистор цементный резистор 104 = 0,1 мкФ конденсатор 68 = 68 = 220 Ом резистор 220 Ом резистор
3K3 = резистор 3,3 K
104*4 = 0,1 мкФ * 4 221 = конденсатор 220пф
0,22-0.22R неиндуктивный цементный резистор
10 и 68R-это 1 Вт ваттные резисторы 0.22R-2 Вт, и 5 Вт могут быть
1 мкФ Ф-10 мкФ полиэфирные конденсаторы и электролитические конденсаторы можно спаять, мы используем 4,7 мкФ, электролитические конденсаторы должны обратить внимание на полярность, 4,7 к большой, с 2 Вт и 5 Вт
