Классификация: две категории 12V источника питания, 5,5*2,1 мм источника питания Порт, красный палец цифровой светодиодной лампой и четыре единицы светодиодный красный, синий светильник синего цвета светильник, другие функции, которые соответствуют.
В следующем введении вы можете быстро использовать инструкции. Если вам нужно посмотреть полную версию инструкции, скопируйте следующую ссылку в браузере: http://wenku.baidu.com/link? Url = hhoKKP3O6Yu-YuUoIns6s3q3x8-5bLL6UXvILDGJ0FO1rrt2Vf4sAipxYI_kRFZpKnALUCF5yib6oF57SQ7BLd1hgdUWn4YJDKdlzVDI5Li
Или ищите & ldquo в Baidu library самостоятельно; & rdquo в версии ZB206V1.3.
Использование видео (пожалуйста, скопируйте ссылку для просмотра):
Основная проверка емкости аккумулятора и настройка параметров демонстрационное видео: http://v.youku.com/v_show/id_XNzEwNDgzNDQ0.html
Протестируйте видео мобильного источника питания (перезаряжаемая батарея):
Функция тестирования напряжения внутреннего сопротивления с помощью видео: http://v.youku.com/v_show/id_XNzEwNDU4Mjky.html
Ребенок включает следующие четыре предмета:

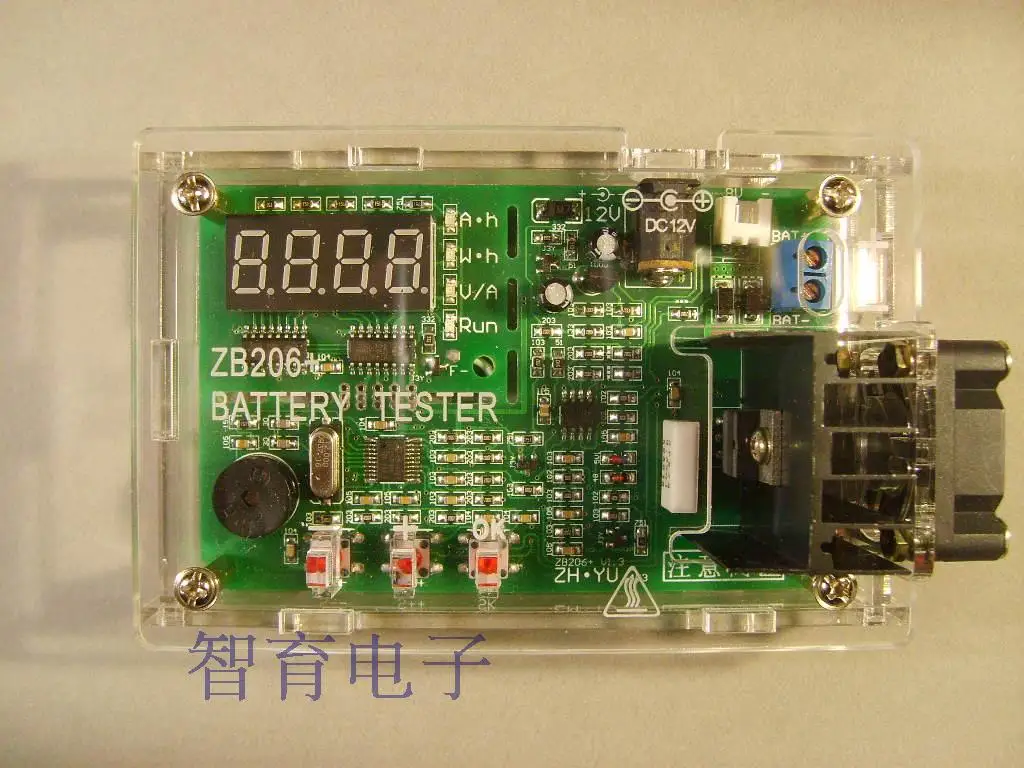

1. 12V basic ZB206 + тестер несмонтированная плата зарядного устройства (красный или синий цифровой труба)

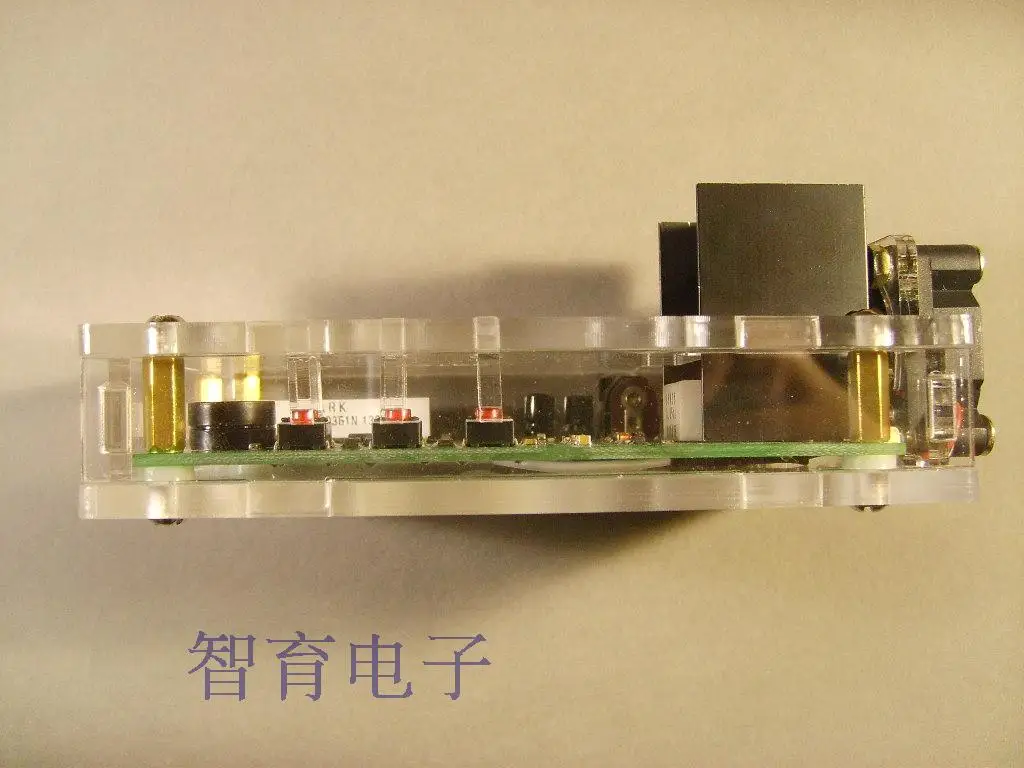

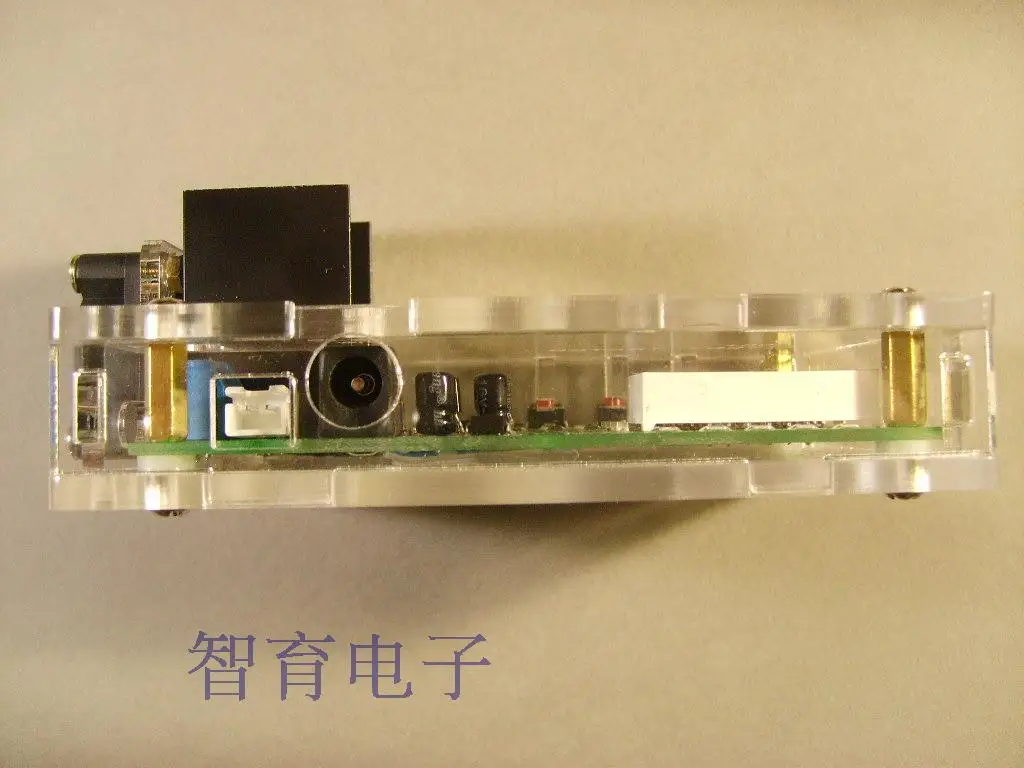

2. Полностью прозрачный чехол из акрилового материала (корпус разработан на 100 МГц, лазерная резка).

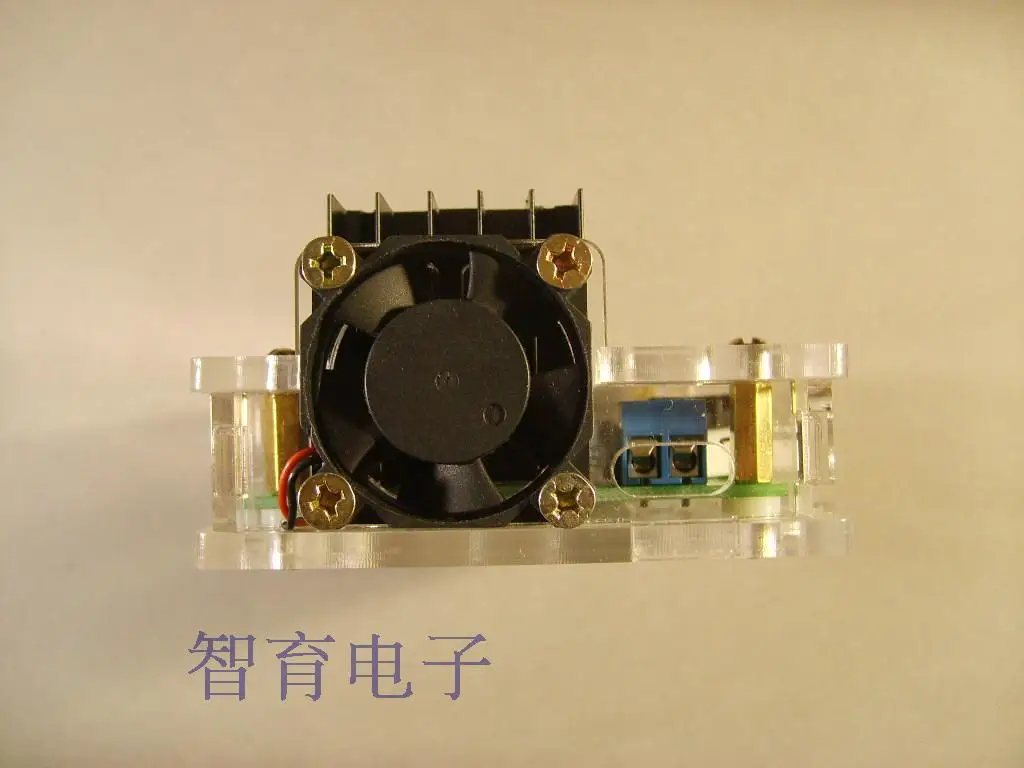

3. Небольшой вентилятор 12 в 30 мм
4. Стоимость сборки и отладки вручную
Диапазон испытаний:
Ток: 0,1-2.6A на 0.1A
Напряжение: максимальное время группа полна Электрический Напряжение 8,5 V
Напряжение выходного сигнала: 1,0-6,0 V в 0,1 V первый завод автоматическая идентификация по умолчанию.
Максимальная емкость: 80.00Ah (80000mAh) или 500.0Wh (500000mAh) автоматически остановит тест, когда он достигнет значения подсчета.
Примечание: В комплект поставки не входит блок питания 12 В или другие аксессуары. Это точно так же, как и основная фотография ребенка.
Этот Ассамблеи выключения питания ограничение функция и может поддерживать 2.6A ток непосредственно тест 7,2 V аккумуляторного блока. Управление вентилятором устанавливается на 3 Вт, то есть, когда мощность разряда (ток, умноженный на напряжение) превышает 3 Вт, вентилятор запускается.
Руководство по эксплуатации (или запрос владельца электронной версии):
Быстрое использование инструкций (заводское по умолчанию):
1 .. Подсоединит положительные и отрицательные электроды испытанной батареи (зарядное сокровище) к синим клеммам BAT + и BAT-соответственно и подсоединит провода как можно короче. Рабочее напряжение постоянного тока 12 В поставляется к тестеру (питание microUSB обеспечивается мощностью 5 В), и тестер начинает отображать ток разряда.
2. Нажмите кнопку S-или S + +, чтобы изменить заданный ток в диапазоне 0,1-2.6A, И затем нажмите кнопку SK, чтобы начать тест после того, как ток будет подходящим (если код ошибки Err * появится позже), тестер может правильно выбрать тип батареи и сделать выходное напряжение, И начать тест & ldquo; Запуск» светильник индикатора, цифровая трубка. Значения дисплея будут отображаться между емкостью Ah, энергией Wh, напряжением V и током A. Когда тест закончен, цифровая трубка остается на значение Ah и мигает быстро, с голосовым напоминанием, «Запуск» индикатор выключается.
3. После завершения, вы можете перемещать «SK» ключ позволяет тестеру остановить мигающий сигнал тревоги, и может Переключить S-или S + + кнопку, чтобы проверить емкость батареи Ah, энергия Wh и разрядная платформа напряжения V, при повторном нажатии «SK» тестер возвращается в состояние настройки тока открытия, Может быть повторен перед операцией. Сделайте Следующий тест батареи.
Примечание: ключевая операция должна быть выполнена после завершения теста, и данные резервного копирования будут очищены. Если кнопка не работает, результаты резервного копирования всегда будут сохранены, даже если источник питания отключен!
Код ошибки Err * значение и методы обработки:
Err1: напряжение батареи слишком высокое. Пожалуйста, подтвердите, что напряжение до теста батареи ниже 8,5 V.
Err2: напряжение батареи слишком низкое (ниже установленного значения выходного напряжения). Пожалуйста, подтвердите напряжение аккумулятора и перезагрузите его. Если аккумулятор подключен и измерение напряжения в четырех линейных режимах не подключено или не подключено, это также Err2.
Err3: аккумулятор не поддерживает заданный ток разряда или слишком большое сопротивление линии. Пожалуйста, используйте меньший ток для проверки батареи и убедитесь, что линия батареи грубая и короткая, и контакт между электродами хорош.
Err4: повреждение силовой трубки. Эта проблема обычно возникает после плохой трансформации. Силовая труба может быть заменена сама по себе, а заменяющий Тип P75NF75.
Err5: за пределами предела испытательной мощности это состояние возможно только тогда, когда открывается функция ограничения мощности (LPon), представляющая выходную мощность, превышающую 12 Вт при установленном состоянии, И меры защиты, принятые для предотвращения перегрева тепла. Пользователь может быть реформирован сам по себе (увеличение радиатора или установка вентилятора) и войти в меню настройки функции, чтобы закрыть предел мощности (LPoF), который может превышать 12 Вт использования энергии.
Err6: напряжение источника питания превышает диапазон, когда напряжение источника питания ниже 11 В или выше 14 в, код ошибки будет отображаться на тестовом приборе. Пожалуйста, замените подходящий источник питания напряжения!
Примечание: При отображении Err1-Err5 нажмите любую клавишу для возврата в исходное состояние.
