Введение и инструкции для тестовой карты AMT64/AMT128

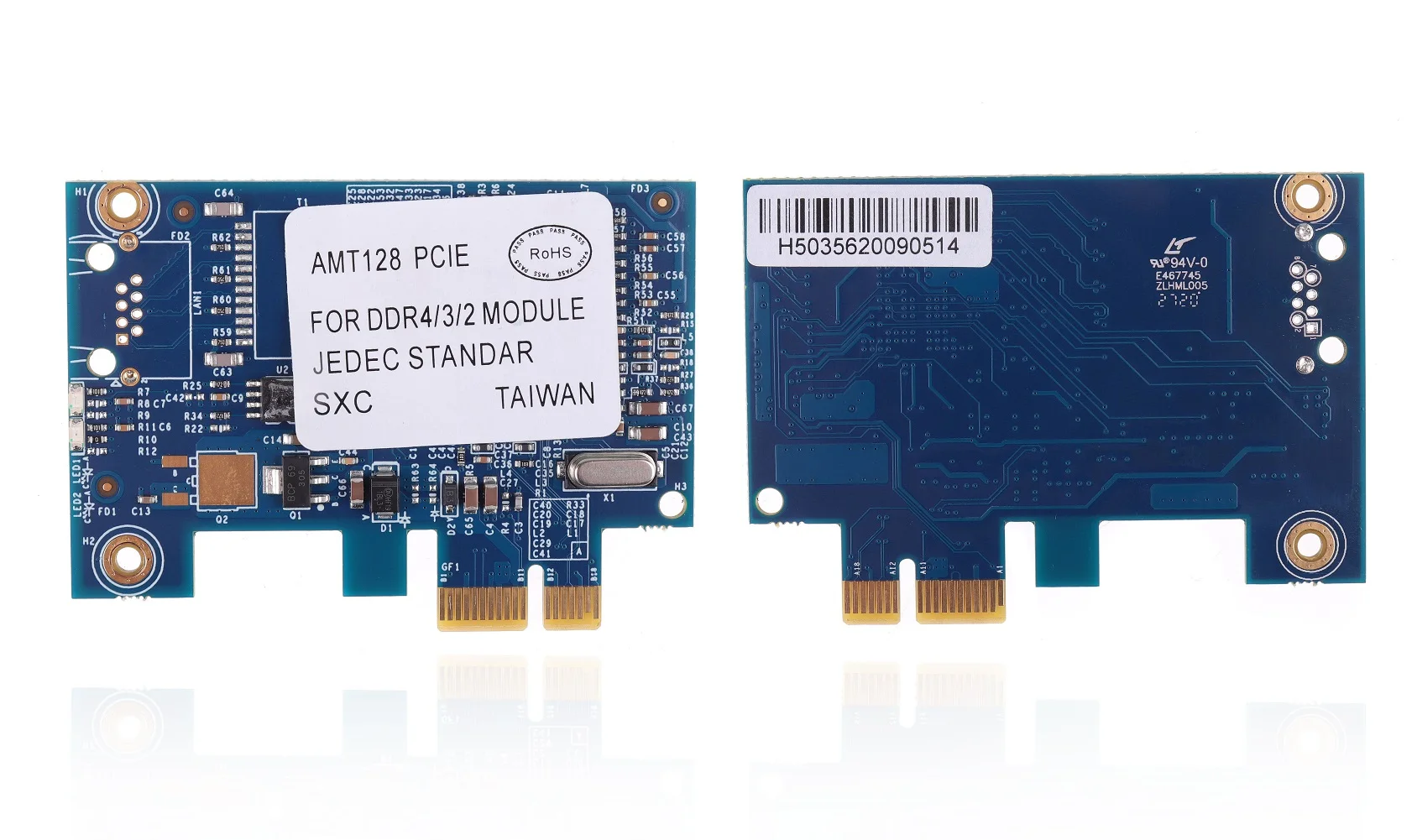

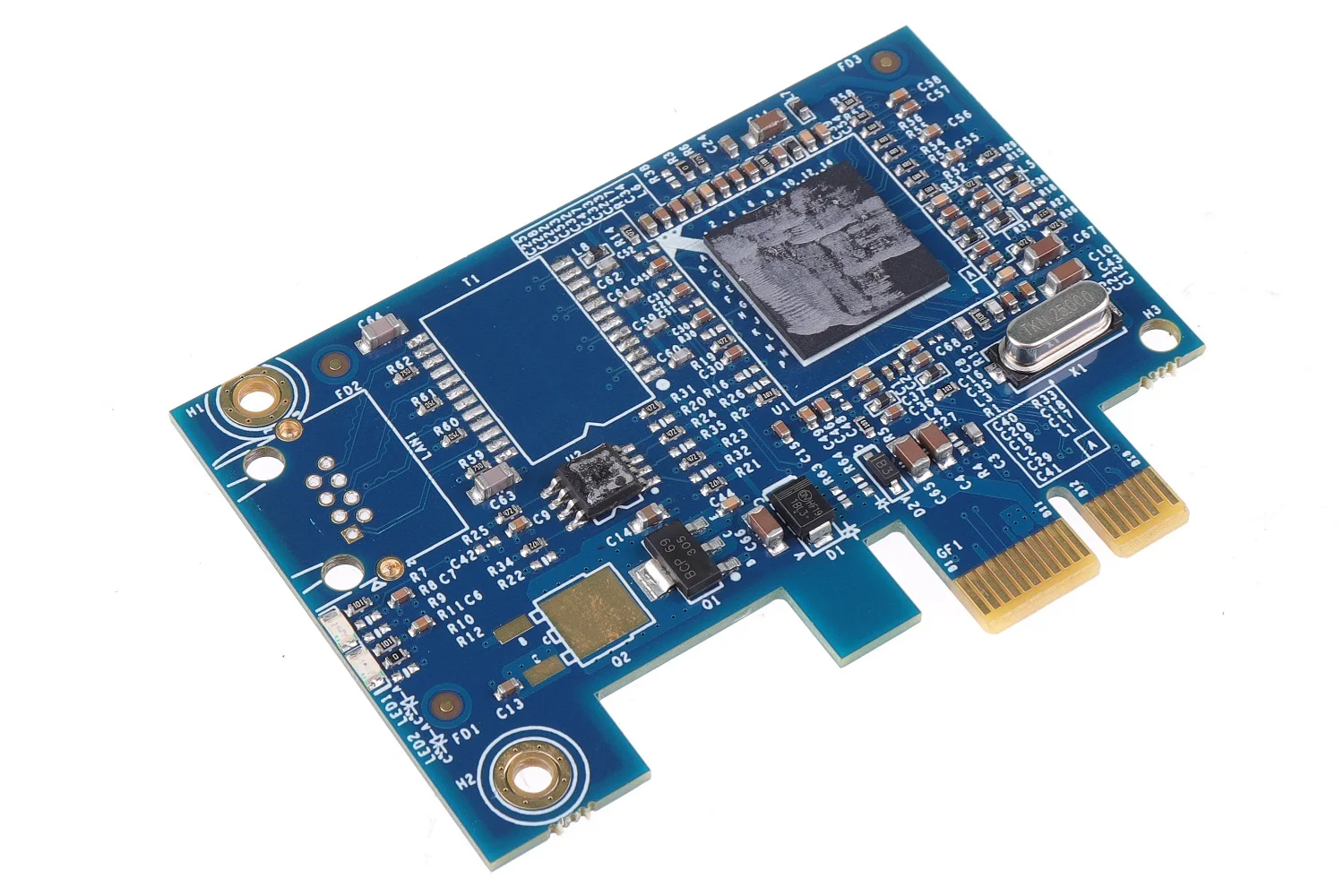

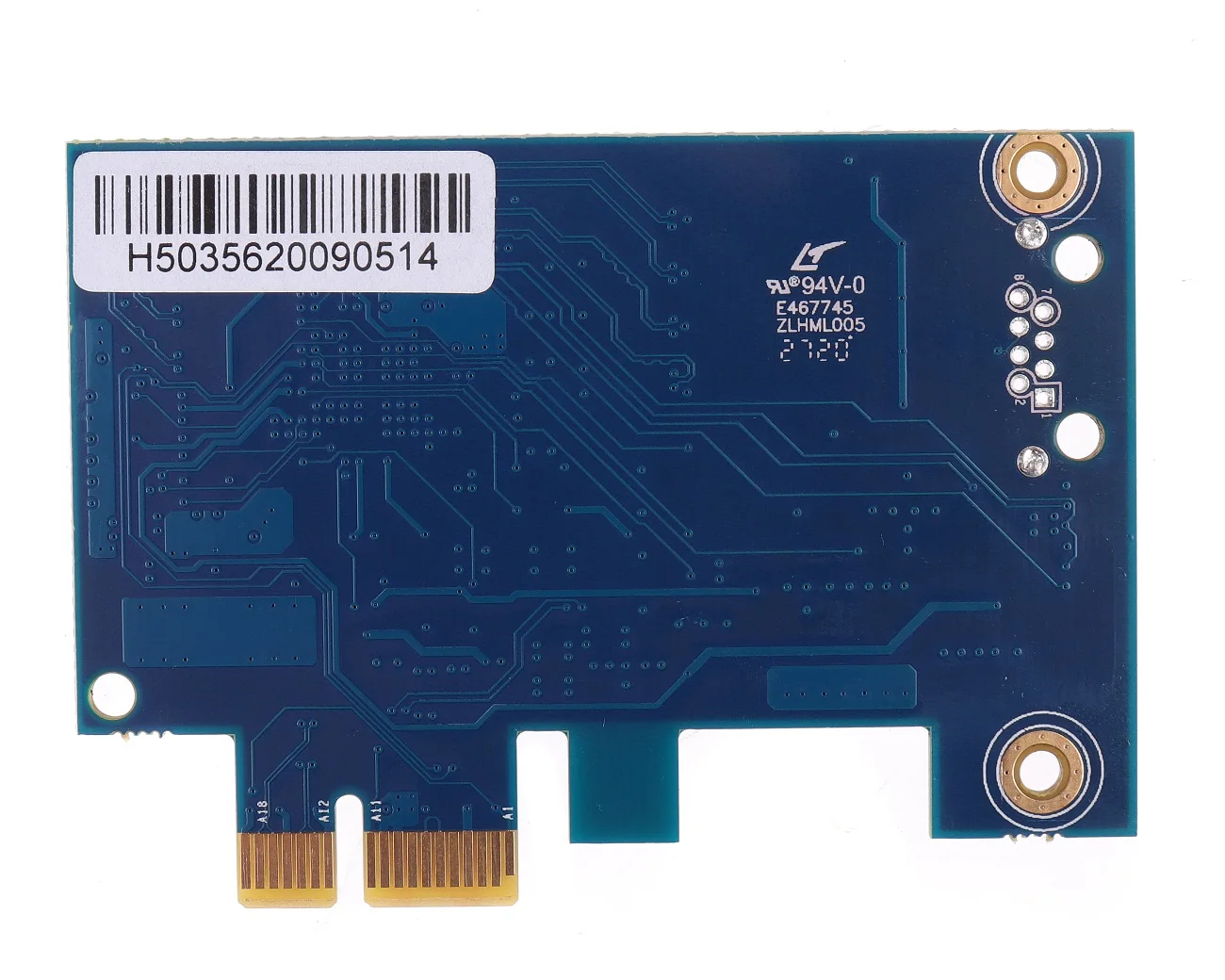

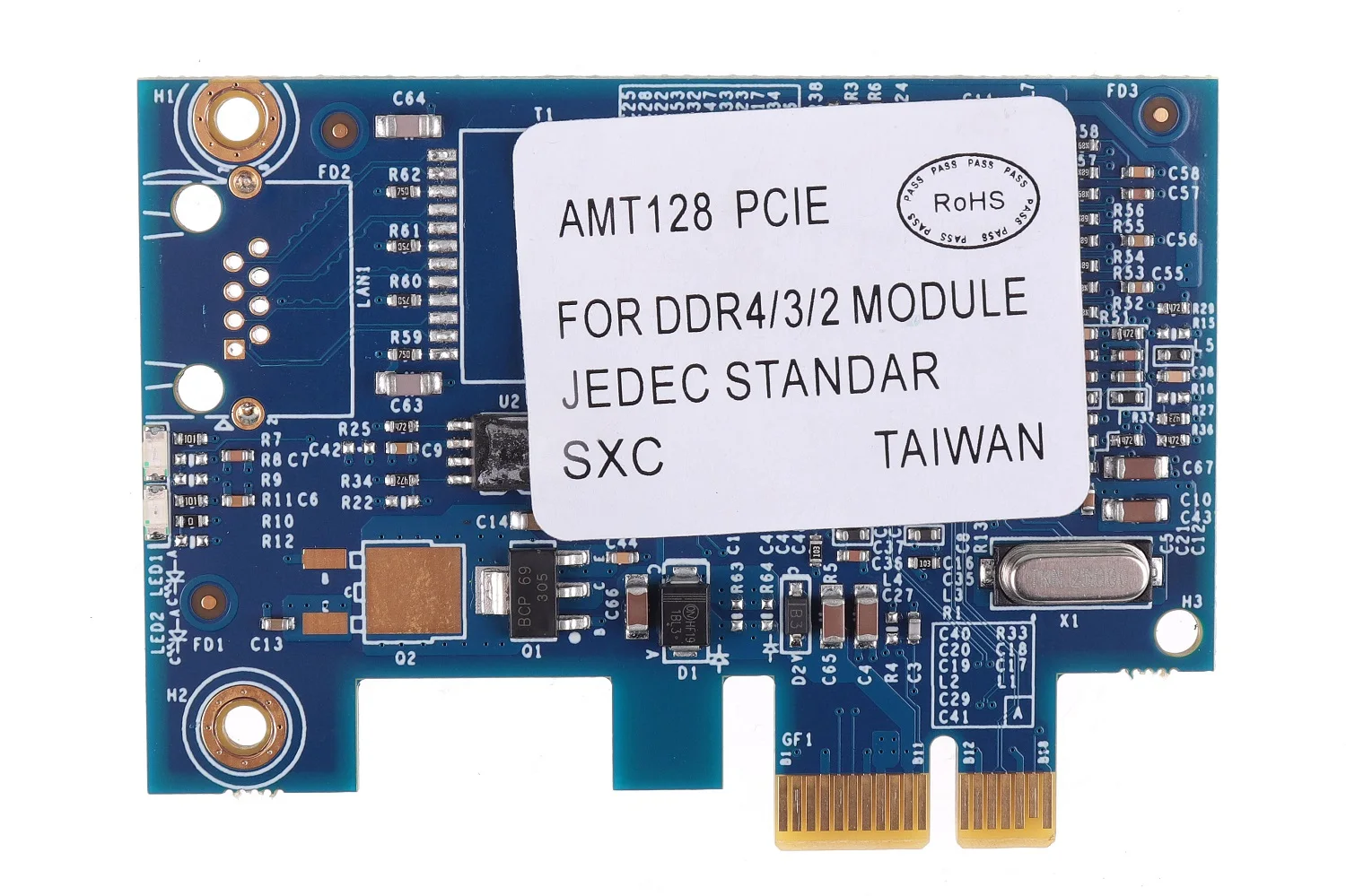

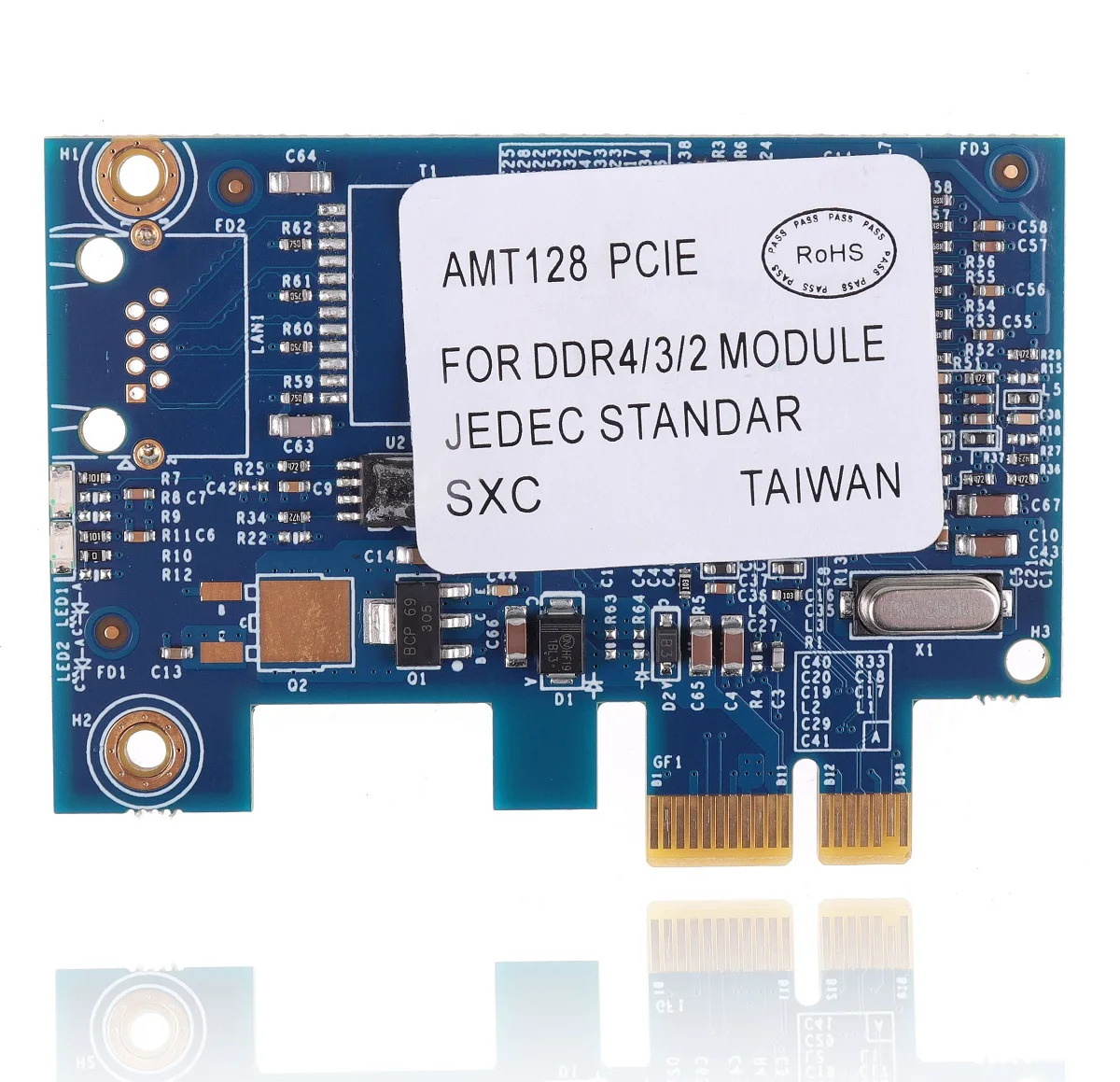

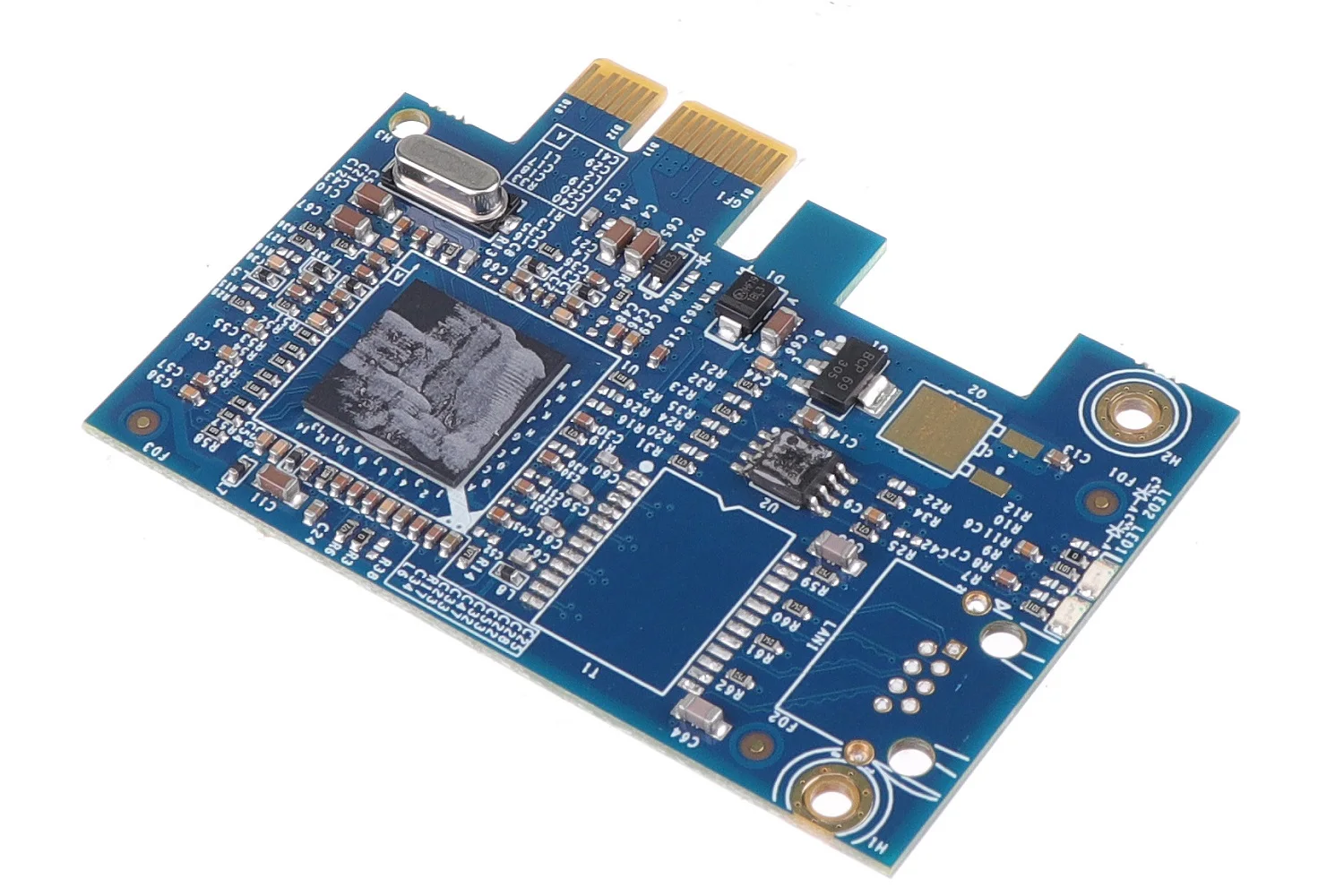

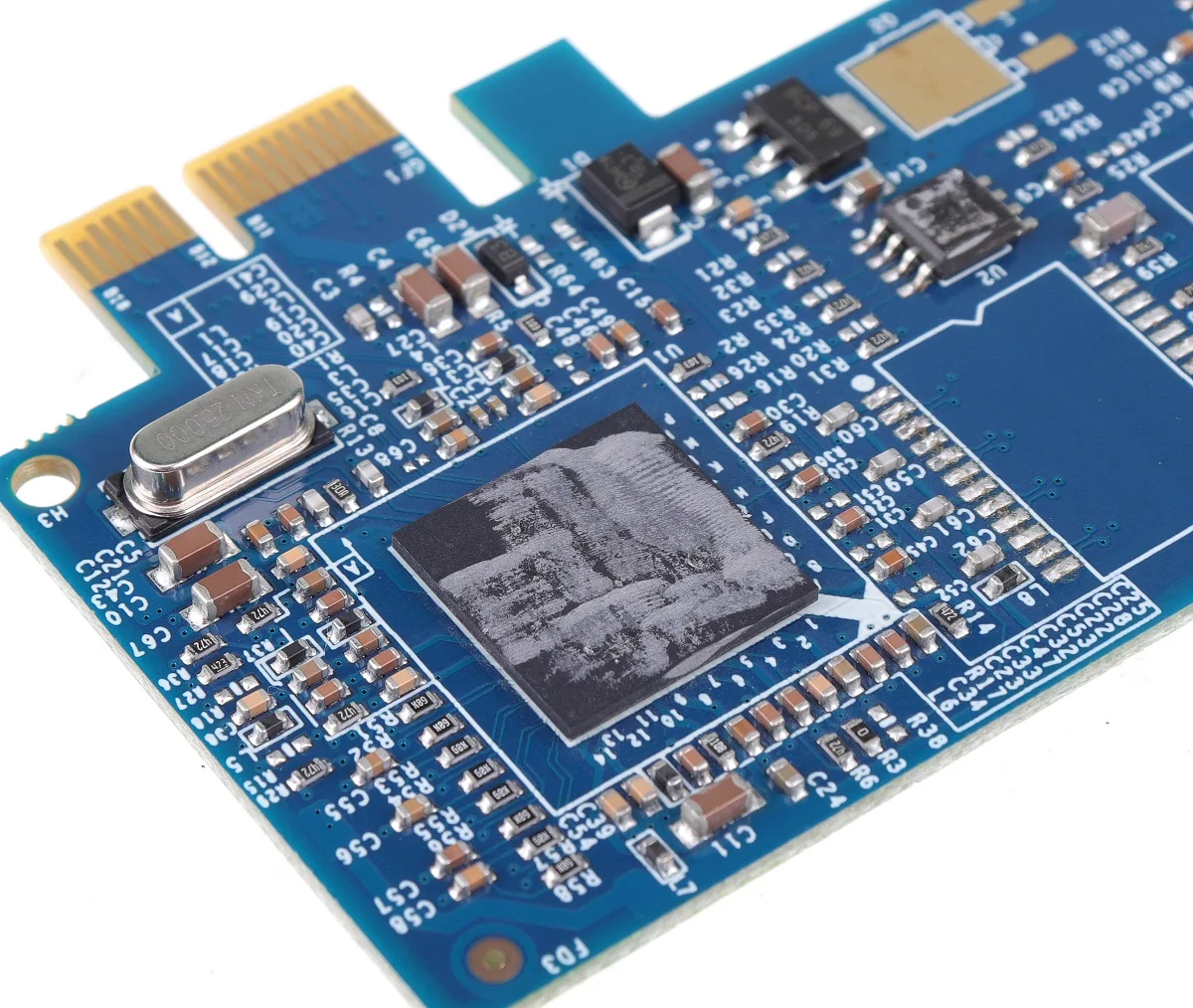

Название продукта: многоядерный Mbits Расширенный модуль тестирования PCIE версии

Особенности:

1. Поддержка нескольких одновременных тестирования двусторонних модулей,

2. Поддерживает одновременное параллельное тестирование многожильных процессоров, быструю скорость тестирования и высокую скорость обнаружения.

3. Отображение частоты и времени модуля DRAM во избежание неправильных условий тестирования;

4. Материнская плата чипсета DDR2 с поддержкой чипсета intel P35 641 P45 X48;

5. Тест памяти DDR3 поддерживает Чипсет intel P55 X58 H61 Z68 B75 Z77 H81 b85 Z87 Z97 системная плата AMD AM3 AM3 + FM1 FM2 материнская плата;

6. Тест памяти DDR4 поддерживает материнскую плату для чипсета intel X99 Z170 B150 H110.

Детали:

1. Поддержка многожильного параллельного тестирования, короткого тестирования и лучшего качества;

2. При одновременном тестировании нескольких двусторонних модулей отображается положение фактической частицы ошибки для повышения эффективности обслуживания;

3. Отображение частоты и времени модуля DRAM во избежание неправильных условий тестирования;

4. Поддержка новейшего чипсета INTEL DDR4 X99/Z170;

5. Поддержка тестирования модуля памяти ddR4/DDR3;

6. Все основные производители модулей памяти на Тайване используют его. Мы рады покупать;

7. Рекомендуется использовать материнскую плату Gigabyte/ Gigabyte GA-Z170-HD3 с процессором 6100

Список поддержки набора микросхем:

Производитель

Чипсет

Максимальное количество модулей

Предел тестирования

INTEL

P35/x48/p45/g41/p55

Z68/z77/z86/z97/z170

4

Модули памяти с одинаковой емкостью, 1 модуль/2 модуля/4 модуля могут быть протестированы, 3 модуля не могут быть вставлены для тестирования

INTEL

X58

6

INTEL

X99

8

Должен быть такой же емкости

1 тест/2 тест/4/6/8 тест, 3 // 5/7 тест не может быть вставлен

AMD

AM3/AM3P/FM2

4

Память должна иметь одинаковый объем, тест 1/2/4, а не 3

Подходит:

1. Самозанятые люди, Боссы и энтузиасты аппаратного обслуживания занимаются обработкой памяти, оптовой продажей памяти, ремонтом памяти и сборкой компьютеров своими руками.

2. Профессиональные мастерские или частные предприятия, занимающиеся восстановлением памяти, перепроверкой и отгрузкой.

3. Учебные заведения или школы по техническому обслуживанию оборудования.

Уникальные особенности:

1. В версии PCIE используется интерфейс PCIE, plug-and-play для новых материнских плат без слот для ПК, Адаптерная карта не требуется, и ее можно подключить к слоту видеокарты PCIE. (Нет PCI новые материнские платы с слотами типа H61 и H81 подключаются и работают. Старые Материнские платы подключаются и работают до тех пор, пока у них есть интерфейс PCIE, просто подключите слот для видеокарты PCIE.)

2. Быстрое время обнаружения, хорошее качество обнаруженной памяти, высокая стабильность и Высокая совместимость.

3. Поддержка одновременного обнаружения нескольких двусторонних память, чтобы вы могли одновременно проверять качество чипа памяти на каждом слоте, И точно определить качество определенного чипа. Это очень удобно для тестирования массового объема памяти на заводском уровне.

4. Точное расположение плохих частиц бит, а также определенное расположение плохих двухсторонних микросхем памяти, то есть различаются Передняя и задняя стороны памяти;

5. Программное обеспечение может автоматически распознавать и оценивать память спецификации чипов 4, 8, 16 бит,

6. Эта карта является версией PCIe и не имеет функции диагностического кода материнской платы. Что касается причины, то эксперты знают, почему, за исключением материнских плат Gigabyte без слотов PCI, которые поддерживают работу кода PCIE, другие Материнские платы не поддерживают работу кода PCIE. Вам необходимо указать, к какому элементу выполняется тестовый элемент, и вы можете подключить диагностическую карту, поддерживаемую материнской платой.

7. Эта карта поддерживает Тест памяти сервера для версии серверной платформы. Подробности см. На рисунке ниже;

8. С индикатором состояния тестирования светильник можете узнать состояние обнаружения памяти без дисплея, зеленый светильник мигает, когда тест работает: зеленый светильник всегда горит, когда тест проходит, И Оранжевый светильник всегда горит, когда тест не удается. Когда горит оранжевый светильник, Подключите дисплей, чтобы просмотреть местоположение плохих частиц.

Способ установки:

После того, как ваша материнская плата, ЦП и память готовы, вставьте нашу тест-карту памяти в аппаратную установку для завершения;

Выполните тест запуска:

Если после загрузки вы не можете перейти к следующему тестовому интерфейсу, перезагрузите компьютер; Войдите в настройки BIOS, найдите и найдите Запуск сети или загрузку PXE, сохраните и перезапустите, снова Войдите в настройки BIOS, И установите AMT64PCIE в качестве первой загрузки.

Настройки тестирования:

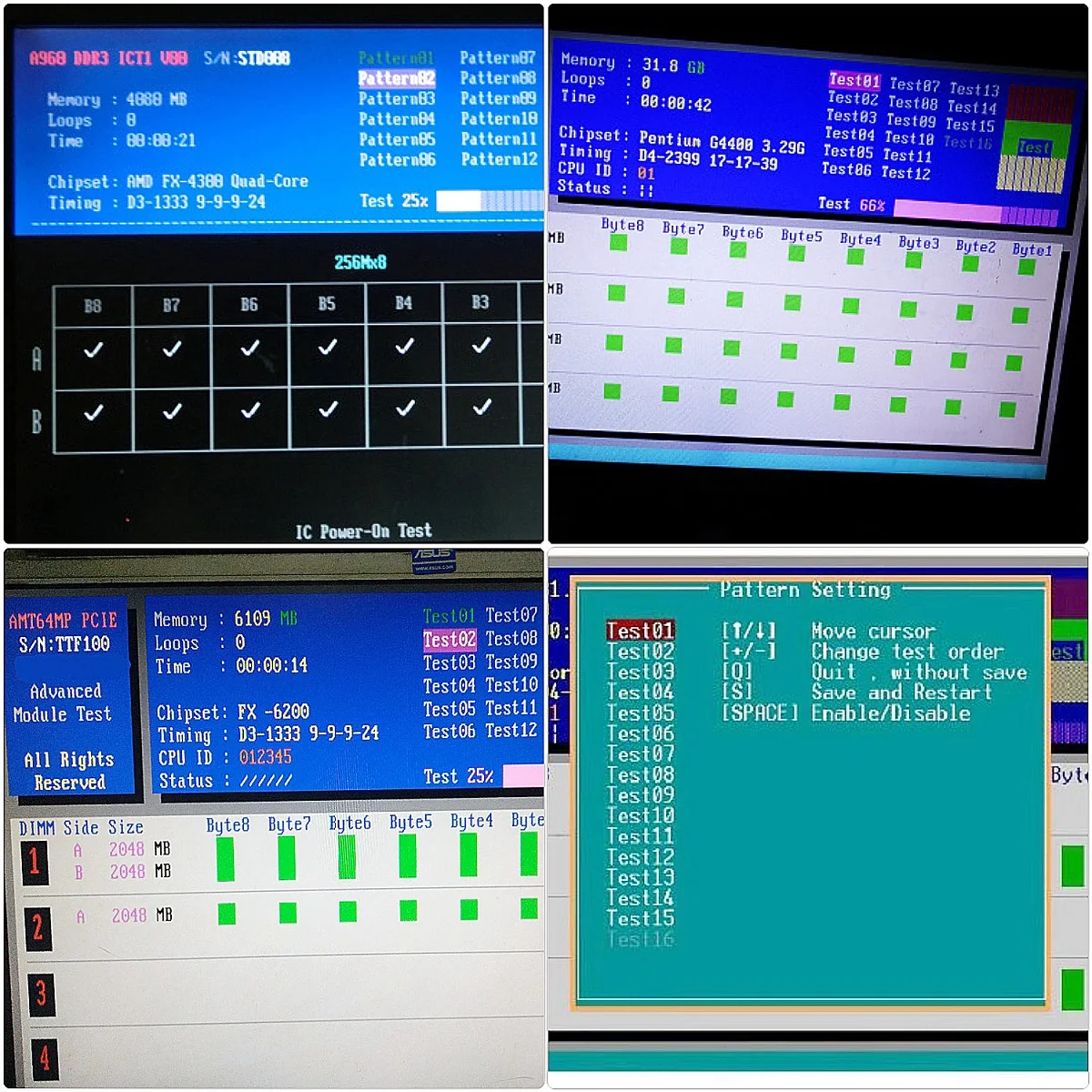

Во время тестирования нажмите кнопку S на клавиатуре, чтобы войти в интерфейс настройки тестирования. Совместимость с PS2 интерфейсная клавиатура будет больше. После нажатия клавиши S всплывающий интерфейс настройки будет иметь определенную задержку в зависимости от текущего тестового элемента. Нажмите, пожалуйста, подождите некоторое время после нажатия кнопки S, интерфейс настройки автоматически появится после завершения текущего тестирования.

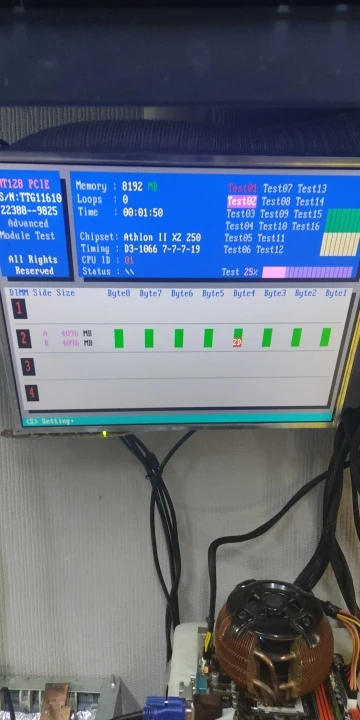

Тестовые элементы:

Известные проблемы:

Из-за ограничения алгоритма тестовый элемент «TEST05» может иметь явление повторяющихся плохих позиций частиц. Например, если слот 1, передняя сторона BYTE1-это плохая частица, передняя/задняя сторона слота 2/3/4 также может отображать Ложные Вытяжки. В этом чехле этот тестовый элемент может быть временно закрыт, а результаты других предметов будут использованы для другой оценки.

Карта расположения частиц памяти:

Пожалуйста, вставьте модуль памяти в материнскую плату, чтобы идентифицировать соответствующие частицы ошибки на следующем рисунке;

Одностороннее и двухстороннее определение памяти:

На рисунке каждый маленький красный квадрат представляет собой частицу памяти, которая охватывает часть квадрата. Память может содержать два модуля, а бит данных каждой горизонтальной группы составляет 64 бита; Он рассчитывается по количеству частиц, образуя модуль, для 8-битных частиц требуется 8 частиц, для 16-битных частиц требуется всего 4 частицы, а для 4-битных частиц-6 частиц.

Модуль памяти только с одним модулем называется односторонним, а два модуля-двусторонним модулем. Для модуля памяти, состоящего из 8-битных частиц, мы называем его совместимым модулем. Совместимый модуль только с одним модулем использует 8 8-битных частиц. При проводке печатной платы 8 частиц размещаются только с одной стороны, в то время как палочки памяти двух модулей имеют 8 частиц с обеих сторон. Простое понимание заключается в том, что палочки памяти с одной стороны-это Одиночная лапша, а те, что с частицами с обеих сторон-Двусторонняя полоса. Это источник односторонних и двусторонних полосок. Наш обслуживающий персонал не может понять это так просто. Разделяем односторонние и двусторонние полоски в соответствии с тем, что одна карта памяти состоит из двух модулей. То же самое относится и к ПК компьютерам. Именно так используется память. Поэтому мы не можем просто взглянуть на частицы карты памяти, чтобы определить, является ли это односторонняя или двусторонняя. Например, карта памяти состоит из 4 частиц, поскольку для модуля требуется 16 частиц, а карта памяти нормального размера с одной стороны платы вообще не может удерживать 16 частиц, поэтому при прокладке печатной платы 8 частиц размещаются на одной стороне. Этот тип карты памяти выглядит как Двусторонняя лента, потому что с обеих сторон есть частицы, но это односторонняя лента. Также есть большая печатная плата с формой с каждой стороны. Группа из 16 частиц-это настоящая Двусторонняя полоса, состоящая из 4-битных частиц. (Поскольку модуль памяти, состоящий из 4-битных частиц, ранее поддерживался только некоторыми процессорами AMD, он называется выделенными полосками AMD, но теперь процессоры Intel Core 8-го поколения совместимы с материнскими платами H110, поддерживающими память DDR3, также можно использовать этот 4-разрядный модуль памяти)

Существует также своего рода двойные кристаллические частицы, которые не показаны на рисунке выше. Этот вид частиц по сути инкапсулирует две частицы в ИС. Карта памяти, состоящая из такого рода частиц, такая же, как и Карта памяти, состоящая из 16-битных частиц, образуя одну, для модуля также требуется только 4 микросхемы.
